一、Trace 系统概述

Trace 系统是用于跟踪和记录系统活动的工具，可捕获内核、内核扩展程序及用户程序的关键行为，包括系统调用、内核服务、中断处理等事件，以微秒为单位按时间顺序记录，支持图形化展示分析。

核心原理：通过在系统关键点插桩收集数据（如任务启动时调用sched_note_start，中断函数中调用sched_note_irqhandle）。

支持的事件类型：任务执行 / 终止 / 切换、系统调用进出、中断处理程序进出、应用代码自定义插桩事件等。

二、配置说明

通过/drivers/note/Kconfig配置需要跟踪的事件和通道。

1. Kernel Events 配置

• 总开关：CONFIG_SCHED_INSTRUMENTATION=y（必须开启）。
• 常用配置项：
  • SCHED_INSTRUMENTATION_SWITCH：任务调度埋点。
  • SCHED_INSTRUMENTATION_IRQHANDLER：中断处理埋点。
  • SCHED_INSTRUMENTATION_DUMP：用户自定义 trace。
  • SCHED_INSTRUMENTATION_SYSCALL：系统调用埋点。
• 其他可选项：调度锁、临界区、自旋锁等相关配置（按需开启，可能增加数据量）。

2. 自定义 Trace 配置

仅使用 API 添加自定义 Trace 时，需开启以下配置：

CONFIG_SCHED_INSTRUMENTATION=y
CONFIG_SCHED_INSTRUMENTATION_FILTER_DEFAULT_MODE=0x3e
CONFIG_SCHED_INSTRUMENTATION_FILTER=y
CONFIG_SCHED_INSTRUMENTATION_DUMP=y
CONFIG_DRIVERS_NOTE=y
CONFIG_DRIVERS_NOTERAM=y
CONFIG_DRIVERS_NOTECTL=y
CONFIG_SYSTEM_TRACE=y
CONFIG_SYSTEM_TRACE_STACKSIZE=4096
CONFIG_ARCH_PERF_EVENTS=y
CONFIG_PERF_OVERFLOW_CORRECTION=y
# 建议调整Buffer大小（默认2K，如改为2M）
CONFIG_DRIVERS_NOTERAM_BUFSIZE=204800

• 可选配置：指定 Buffer 存储位置（CONFIG_DRIVERS_NOTERAM_SECTION=".bss.xxx"）、增加特定事件跟踪（如任务切换、中断处理）。

3. 打点时间精度配置

三种时钟源方案，推荐第一种：

方案	配置	精度	特点
硬件 PMU	CONFIG_ARCH_PERF_EVENTS=y+CONFIG_PERF_OVERFLOW_CORRECTION=y	纳秒级	支持时间回滚处理
硬件定时器	CONFIG_ARCH_PERF_EVENTS=n	与 oneshot timer 一致	支持时间回滚处理
系统滴答时钟	关闭所有时钟配置（CONFIG_ALARM_ARCH=n等）	默认 10ms（与CONFIG_USEC_PER_TICK一致）	精度最低

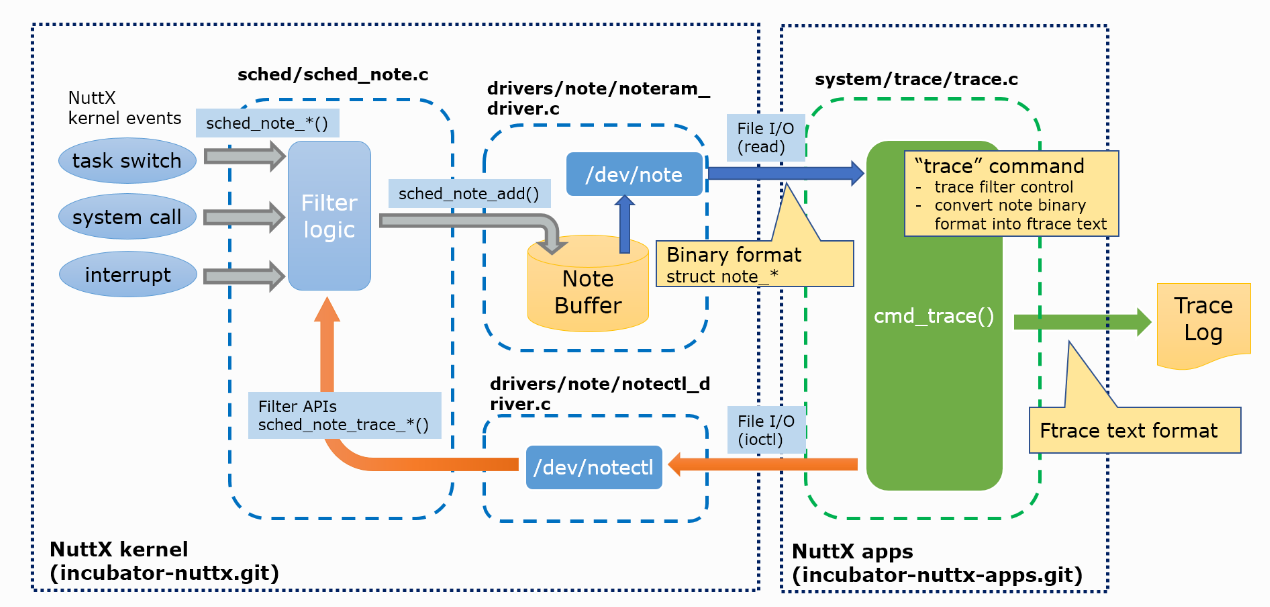

三、Trace 系统原理

• 数据收集：通过插桩 API（如sched_note_*）在关键点收集系统数据。
• 数据分发：收集的数据分发到不同 Channel，支持后端包括 RAM、Syslog、RTT、SysView、RPMsg。
• 处理流程：插桩 API→数据过滤→Buffer 存储（/dev/note相关设备）→通过trace命令导出为文本，再用 Perfetto 图形化分析。

四、API 使用说明

1. 内核打点函数

用于内核代码插桩，需配合对应配置项使用：

• 任务相关：sched_note_start（启动）、sched_note_stop（终止）、sched_note_suspend（挂起）等。

// 任务开始结束，始终开启
void sched_note_start(FAR struct tcb_s *tcb);
void sched_note_stop(FAR struct tcb_s *tcb);

// 任务调度, CONFIG_SCHED_INSTRUMENTATION_SWITCH
void sched_note_suspend(FAR struct tcb_s *tcb);
void sched_note_resume(FAR struct tcb_s *tcb);

// 多核任务调度, CONFIG_SMP && CONFIG_SCHED_INSTRUMENTATION_SWITCH
void sched_note_cpu_start(FAR struct tcb_s *tcb, int cpu);
void sched_note_cpu_started(FAR struct tcb_s *tcb);
void sched_note_cpu_pause(FAR struct tcb_s *tcb, int cpu);
void sched_note_cpu_paused(FAR struct tcb_s *tcb);
void sched_note_cpu_resume(FAR struct tcb_s *tcb, int cpu);
void sched_note_cpu_resumed(FAR struct tcb_s *tcb);

• 锁相关：sched_note_spinlock（自旋锁）、sched_note_csection（临界区）等。

// 调度锁，CONFIG_SCHED_INSTRUMENTATION_PREEMPTION
void sched_note_premption(FAR struct tcb_s *tcb, bool locked);

// 临界区， CONFIG_SCHED_INSTRUMENTATION_CSECTION
void sched_note_csection(FAR struct tcb_s *tcb, bool enter);

// 自旋锁，CONFIG_SCHED_INSTRUMENTATION_SPINLOCK
void sched_note_spinlock(FAR struct tcb_s *tcb, FAR volatile spinlock_t *spinlock, int type);

• 中断与系统调用：sched_note_irqhandler（中断处理）、sched_note_syscall_enter（系统调用进入）等。

//中断处理（需启用 CONFIG_SCHED_INSTRUMENTATION_IRQHANDLER
void sched_note_irqhandler(int irq, FAR void *handler, bool enter);

//系统调用（需启用 CONFIG_SCHED_INSTRUMENTATION_SYSCALL）
void sched_note_syscall_enter(int nr, int argc, ...);
void sched_note_syscall_leave(int nr, uintptr_t result);

2. 自定义打点 API

需启用CONFIG_SCHED_INSTRUMENTATION_DUMP，用于应用代码插桩，主要宏包括：

• 事件输出：sched_note_event（事件信息）、sched_note_printf（格式化输出）等。
• 函数打点：sched_note_begin/end（单次使用）、sched_note_beginex/endex（多次使用）。

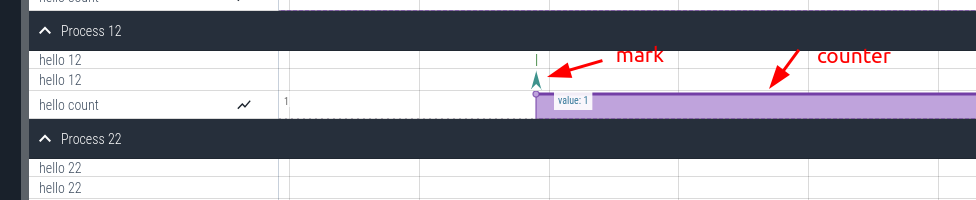

• 标记与计数器：sched_note_mark（标记事件）、sched_note_counter（计数器）。

Tag 参数：用于指定模块（如NOTE_TAG_ALWAYS（始终输出）、NOTE_TAG_APP（应用）、NOTE_TAG_NET（网络）等）。

3. 自定义 Trace Buffer

用于内核模块私有事件跟踪，步骤：

启用配置：CONFIG_SCHED_INSTRUMENTATION_DUMP=y、CONFIG_DRIVERS_NOTERAM=y等。
注册驱动：通过noteram_initialize创建专用 Buffer（如/dev/note/rpmsg，大小 16K）。
设置过滤器：指定关注的事件类型（如仅NOTE_TAG_RPMSG）。
插桩：在模块中调用自定义打点 API 记录事件。

五、使用示例

1. 应用代码打点示例

#include <nuttx/config.h>
#include <stdio.h>
#include <nuttx/sched_note.h>

int main(int argc, FAR char *argv[])
{
  printf("Hello, World!!\n");
  sched_note_begin(0);

  sleep(5);

  sched_note_beginex(0, "=============================");
  sleep(5);//task
  sched_note_endex(0, "============================");

  char *str = "shced note test string";

  sched_note_beginex(0, "sleep");
  sleep(1);
  sched_note_endex(0, "sleep");

  sched_note_vprintf(0, "sched note test vprintf", 1);

  sched_note_printf(0,"sched note test printf");
  int count = 0;
  sched_note_printf(NOTE_TAG_ALWAYS,
                        "sched note test count = %d.", count++);


  sched_note_beginex(0, "sched note test beginex");
  sched_note_endex(0, "sched note test endex");

  sched_note_end(0);

  printf("test\n");

  return 0;
}

2. Trace 日志抓取与分析

1. 抓取日志：

ap> trace start  # 开始记录
ap> 执行目标程序（如hello）
ap> trace dump /data/trace.txt  # 导出日志

2. 分析：将trace.txt导入 Chrome 浏览器的 Perfetto 工具，查看 CPU 活动、调度等时序图。

六、ATRACE 使用

ATRACE 是性能分析工具，提供宏用于记录事件，支持函数耗时、异步事件等跟踪。

1. 主要宏

• ATRACE_BEGIN(name)/ATRACE_END()：跟踪上下文开始 / 结束。
• ATRACE_INSTANT(name)：记录瞬时事件。
• ATRACE_ASYNC_BEGIN/END：跟踪异步事件。
• ATRACE_CALL()：自动以函数名为标识跟踪函数执行。

2. TAG 类型

指定跟踪的模块（如ATRACE_TAG_GRAPHICS（图形）、ATRACE_TAG_APP（应用）、ATRACE_TAG_ALWAYS（始终启用）等）。

3. 使用示例：

#define ATRACE_TAG ATRACE_TAG_ALWAYS
#include <cutils/trace.h>

int main() {
  ATRACE_BEGIN("hello_main"); // 开始跟踪
  ATRACE_INSTANT("printf");   // 记录瞬时事件
  printf("hello");
  ATRACE_END(); // 结束跟踪
  return 0;
}

七、函数自动插桩

通过编译选项自动记录函数进出，无需手动插桩。

1. 原理：
   利用__cyg_profile_func_enter（函数进入）和__cyg_profile_func_exit（函数退出）自动记录，配合-finstrument-functions编译选项生效。
2. 使用方法：

• 启用配置：CONFIG_SCHED_INSTRUMENTATION_FUNCTION。
• 模块编译选项：CFLAGS += -finstrument-functions。
• 排除特定内容：

# 排除函数名含up/mm的函数
CFLAGS += -finstrument-functions-exclude-function-list=up,mm
# 排除路径含arch/board的文件
CFLAGS += -finstrument-functions-exclude-file-list=arch,board

总结

openvela Trace 系统通过灵活的配置、丰富的 API 和工具链，支持系统级和应用级事件跟踪，可用于性能分析和调试。核心包括内核 / 自定义插桩、多精度时间配置、日志抓取与图形化分析，结合 ATRACE 和自动插桩功能，能满足不同场景的跟踪需求。
