一、简介

自行车码表 X-TRACK Demo 移植自开源项目 X-TRACK

这是一个自行车码表，拥有时速显示、路程统计和实时轨迹显示等功能，显示分辨率为 240x320，使用触摸屏交互。

二、前置条件

在开始 X_Track 应用实例的开发前，请确保已完成以下准备工作：

1. 搭建开发环境。
2. 下载源码。

若已完成上述基础准备，可直接进入本实例专属的条件补充与具体操作环节；
若尚未操作，请先通过openvela快速入门 完成步骤，避免因环境问题导致实例运行失败。

三、X_Track

步骤一 配置项目

1. 切换到 openvela 仓库的根目录，打开编译配置项目

   ./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap menuconfig


2. 依次修改如下配置

   LIB_PNG = y
   LV_USE_LIBPNG = y
   NETUTILS_CJSON = y
   UIKIT = y
   UIKIT_FONT_MANAGER = y
   LVX_USE_DEMO_X_TRACK = y

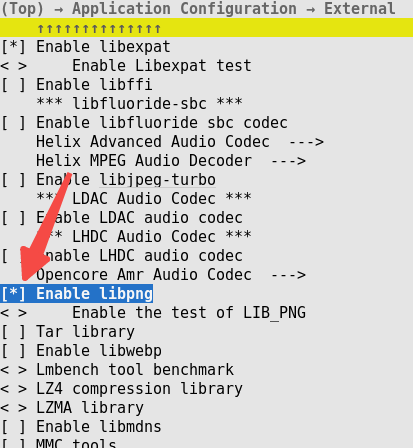

   • 以启用LIB_PNG配置为例进行说明，其他配置操作相同

     • 按键盘上的 / 按键进入搜索模式，在搜索栏输入LIB_PNG，使用方向键移动光标至LIB_PNG，按回车确认


     • 在Enable libpng选项上按空格键将此选项开启，[ ] 中出现 * 表示该配置被打开



     • 其余配置项的开启方法同上

步骤二 开始编译

1. 运行以下命令开始编译

   # 清理构建产物
   ./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap distclean -j$(nproc)

   # 开始构建
   ./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap -j$(nproc)


2. 编译成功后，在nuttx目录下会生成以下文件

   ./nuttx
   ├── vela_ap.elf
   ├── vela_ap.bin




步骤三 启动模拟器&推送资源

1. 切换到 openvela 仓库的根目录，启动模拟器 ./emulator.sh vela

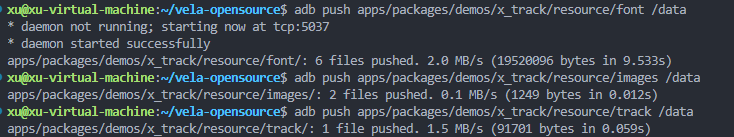

2. 使用模拟器支持的 ADB 将资源推送到设备，在 openvela 仓库的根目录下打开一个新的终端，输入 adb push 后跟文件路径，即可将资源传输到相应位置

   # 安装adb
   sudo apt install android-tools-adb

   # 推送资源
   adb push apps/packages/demos/x_track/resource/font /data
   adb push apps/packages/demos/x_track/resource/images /data
   adb push apps/packages/demos/x_track/resource/track /data


步骤四 启动 Demo

1. 启用 X-TRACK 程序，在模拟器的终端环境 openvela-ap> 中输入x_track &

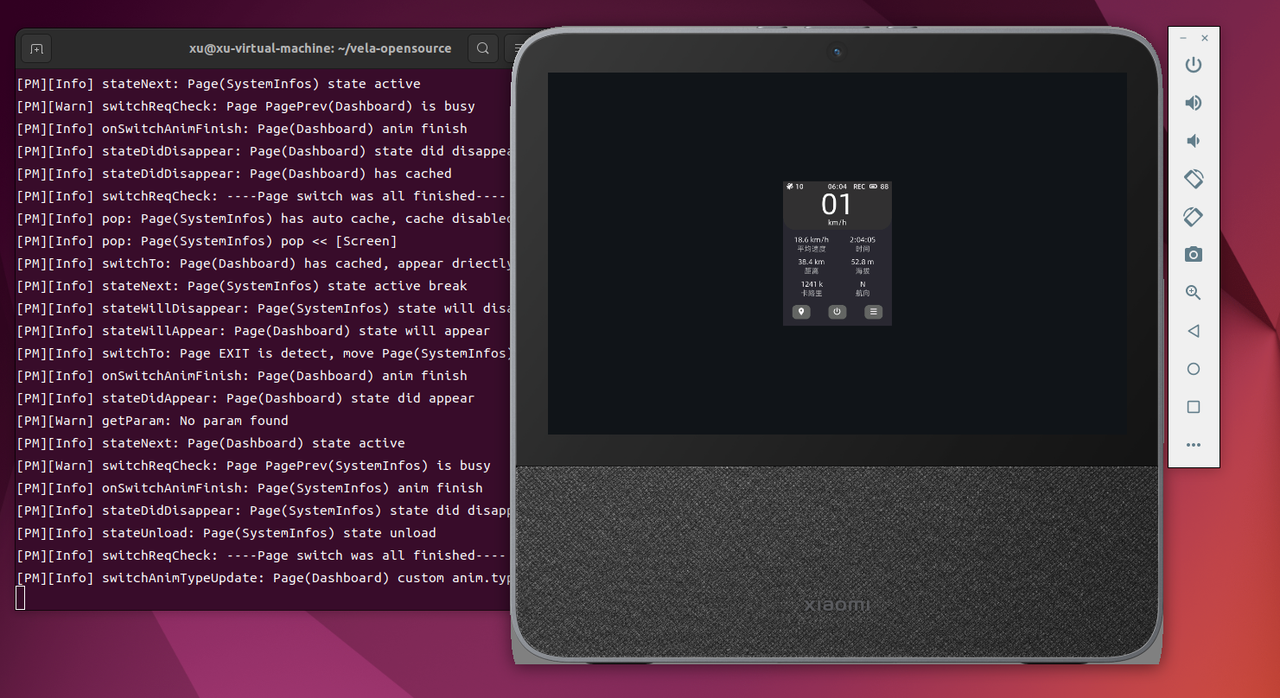

2. 执行后效果



3. 界面说明



   • 下方三个功能按钮，分别对应跳转不同的功能页面：

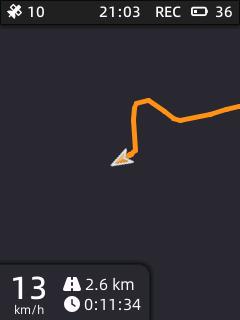

     • 运动轨迹页面

     此页面左下角显示了当前运动的基本信息，中间部分显示当前的运动方向和走过的轨迹，右划可返回上一页

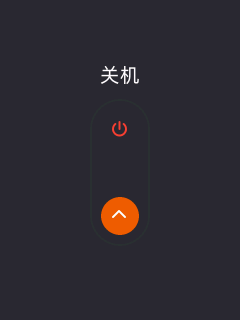

     • 关机页面

     此页面模仿了手机的关机页面，按住黄色滚动条往上拖到底再松手即可关机，点击其他位置或右划可返回上一页

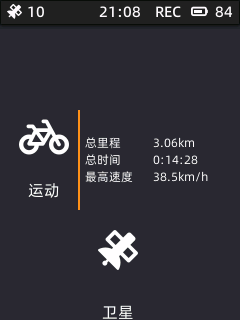

     • 系统信息页面

     此页面显示了更为详细的系统信息，上下划动或者点击对应的图标可切换不同的信息展示，右划可返回上一页

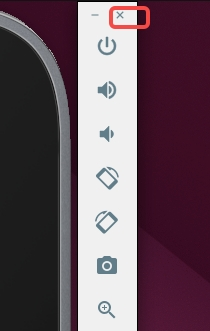

     • 退出Demo


三、常见问题（FAQ）

1. adb 命令找不到

• 原因：未安装 adb 工具。
• 解决方案：安装 adb，执行如下命令：

  sudo apt install android-tools-adb


2. 字体显示为乱码

• 原因：未正确加载字体资源。
• 解决方案：请按步骤三进行资源推送。

3. 为什么没有地图显示功能

• 原因：商用地图资源存在版权问题，所以无法提供地图功能，只保留轨迹显示功能。

4. 为什么和原版的 UI 不一样

• 原因：此 Demo 基于原版的代码进行了大幅度调整，所以功能和显示上稍有区别。

5. 为什么右上角状态栏电量一直在随机跳动

• 原因：在模拟器上使用的是简单的随机数模拟电量，所以是正常现象。

6. 这个轨迹是模拟的吗

• 原因：是的，它通过读取 GPX 文件进行轨迹重放，模拟 GNSS 产生数据。

7. 怎么替换显示自己的轨迹文件

• 解决方案：将您的轨迹文件（GPX格式），重命名为 TRK_EXAMPLE.gpx，用 adb 工具推送到 /data/Track 目录即可。
