一、概述

本文主要介绍基于 Timer Driver 的 Arch Timer 驱动框架实现，以及相关接口的使用和具体实现说明。本文适用于以下场景：

  • 应用开发者或测试人员：可以参考文档中的测试实例进行开发或测试。
  • 驱动开发者：可以参考驱动适配实例完成符合需求的驱动开发。

1、什么是 Arch Timer

Arch Timer 是基于 Timer Driver 实现的间隔定时器。它提供了一系列 timer 接口，供操作系统中的 sched 模块使用，同时支持以下两种工作模式：

  • Tickless 模式：允许更灵活高效的系统调度。
  • Tick 模式：提供固定时间间隔的调度机制。

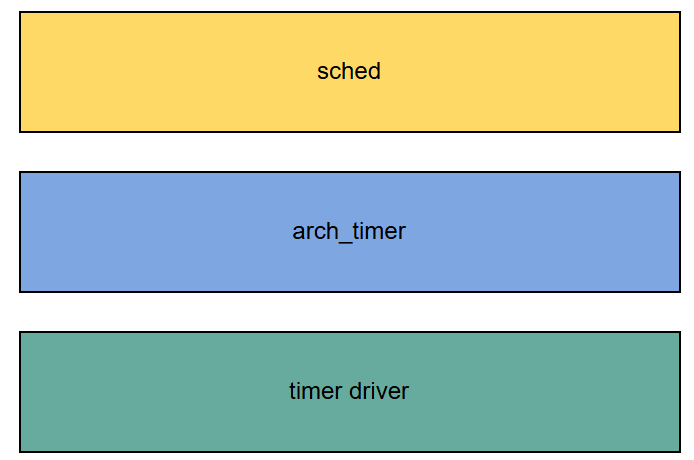

Arch timer 在系统中的位置框架如下图所示：



2、Arch Timer 的驱动框架

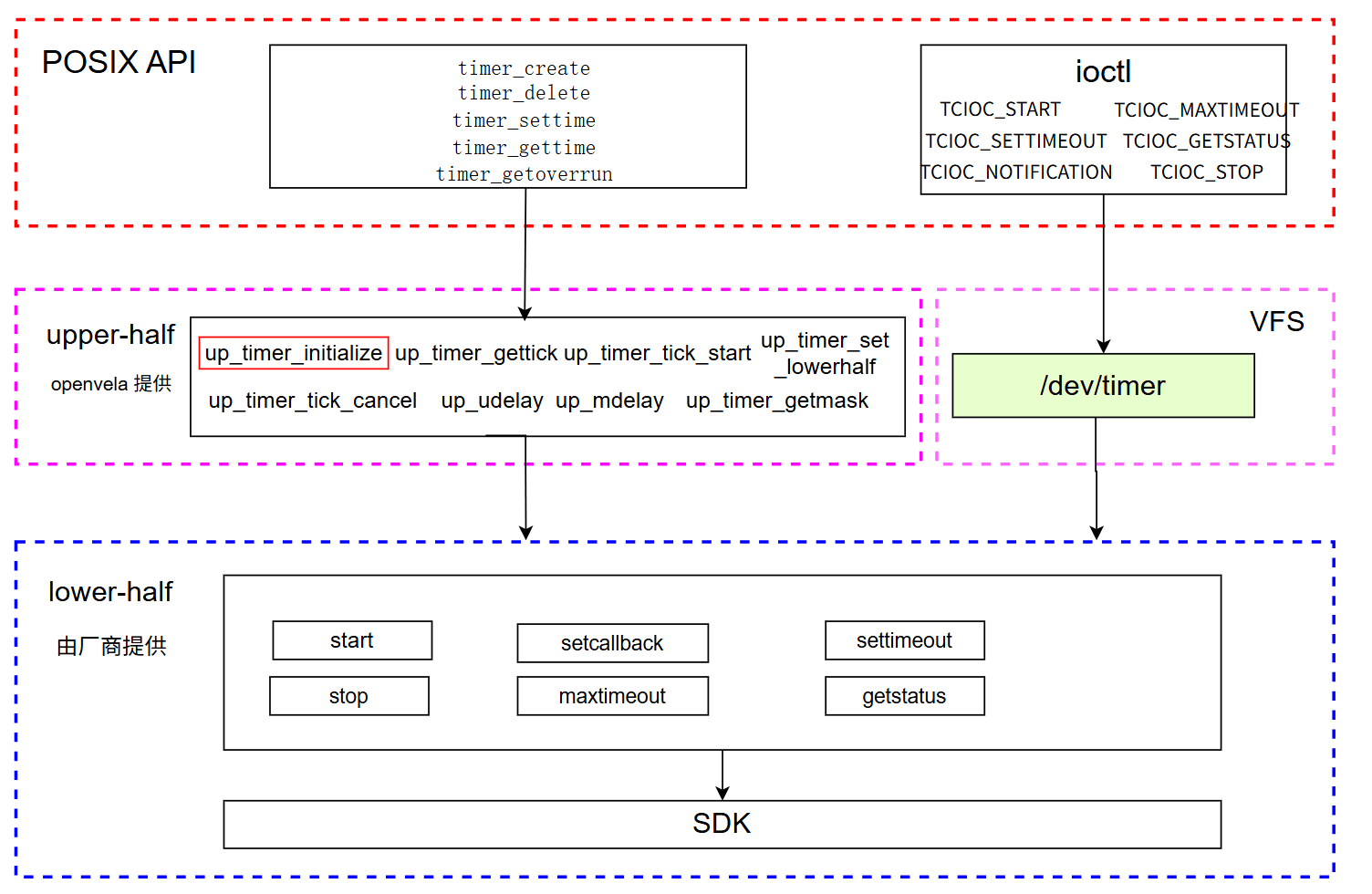

Arch Timer 的整体架构和相关接口设计如下图所示。

  • upper-half 部分：由 openvela 提供，其中 up_timer_initialize 接口需由芯片厂商实现。
  • lower-half 部分：需芯片厂商进行适配。
  • 应用程序可通过标准的 POSIX API 接口 或 ioctl 接口，调用 upper-half 或 lower-half 接口，完成相应功能。



二、Arch Timer 接口

sched 模块依赖于由 arch 模块提供的定时器接口，这些接口均定义在 /include/nuttx/arch.h 头文件中。

在 Tickless 模式下，这些接口根据时间单位的不同划分为两组：

  • 基于微秒（us）的接口。
  • 基于计时单元（tick）的接口。

开发者可以通过配置选项 CONFIG_SCHED_TICKLESS_TICK_ARGUMENT 来选择启用哪一种接口。为了减少 sched 和 arch 模块之间的时间单位转换，arch`` ``timer 默认支持 tick 接口，以确保运行效率。

以下对接口功能进行简要说明。

Arch Timer 接口说明

  1. up_timer_set_lowerhalf

    初始化 Arch Timer 定时器，设置一个 timer``_``lowerhalf``_s 实例，并启动定时器。

    void up_timer_set_lowerhalf(FAR struct timer_lowerhalf_s *lower)



  2. up_timer_tick_start

    启动定时器，仅在 Tickless 模式下使用。该函数的参数为定时器的超时时间，单位为 tick。

    int weak_function up_timer_tick_start(clock_t ticks)



  3. up_timer_tick_cancel

    停止 Arch Timer 定时器，仅在 Tickless 模式中使用。执行时会返回定时器当前剩余的 tick 数。

    int weak_function up_timer_tick_cancel(FAR clock_t *ticks)



  4. up_timer_getmask

    获取定时器支持的时间掩码（mask）的值。

    void weak_function up_timer_getmask(FAR clock_t *mask)



  5. up_timer_gettick

    获取定时器当前已经经过的 tick 数值。

    int weak_function up_timer_gettick(FAR clock_t *ticks)



  6. up_udelay

    实现以微秒（us）为单位的延时操作，用于精确延时。

    void weak_function up_udelay(useconds_t microseconds)



  7. up_mdelay

    实现以毫秒（ms）为单位的延时操作，用于较长的延时需求。

    void weak_function up_mdelay(unsigned int milliseconds)



三、Timer Driver 简介

openvela 提供了一个通用的定时器（Timer）驱动。该驱动依据 openvela 的驱动框架，分为两个层级：

  • upper half： 为应用级别的程序提供 timer 的通用接口。此层已由 openvela 提供，应用开发者无需修改。
  • lower half： 基于特定平台的驱动程序，用于实现硬件级别的控制和适配。此层是驱动开发者的重点工作对象。

Timer 驱动相关接口的定义可以在 /include/nuttx/timers/timer.h 文件中找到，接口同样分为 upper half 和 lower half 两层。

1、配置说明

在 board 适配时，需要配置以下三个关键选项来启用和调整 Timer Driver 功能。

配置驱动

  1. 启用 Timer Driver。 通过设置 CONFIG_TIMER，启用 Timer Driver 功能，使定时器驱动可用。
  2. 使能 Arch Timer。 配置 CONFIG_TIMER_ARCH 选项以启用 arch`` ``timer 模块。该选项允许在体系结构层面支持架构相关的定时器功能。

  3. 启用 Tickless 模式。 配置 CONFIG_SCHED_TICKLESS 可启用 Tickless 模式。

    • Tickless 模式的特点： 无周期性时钟中断。在没有任务执行时，系统进入空闲（Idle）模式，并在下一次任务执行或中断时恢复。

配置文件路径

以下是 Tickless 模式下 Timer Driver 的相关配置文件路径：

  1. 文件：sched/Kconfig

    # sched/Kconfig
config SCHED_TICKLESS
    depends on ARCH_HAVE_TICKLESS

config SCHED_TICKLESS_TICK_ARGUMENT
config SCHED_TICKLESS_LIMIT_MAX_SLEEP



  2. 文件：drivers/timers/Kconfig

    # drivers/timers/Kconfig
config TIMER
......
if TIMER
config TIMER_ARCH
        select ARCH_HAVE_TICKLESS
        select ARCH_HAVE_TIMEKEEPING
        select SCHED_TICKLESS_LIMIT_MAX_SLEEP  if SCHED_TICKLESS
        select SCHED_TICKLESS_TICK_ARGUMENT  if SCHED_TICKLESS
#endif



配置检查命令

通过以下命令检查是否正确配置了相关选项，该命令会搜索 nuttx 配置文件中的以下选项，并验证是否已启用：

grep -rE "CONFIG_TIMER|CONFIG_TIMER_ARCH|CONFIG_ARCH_HAVE_TICKLESS|CONFIG_ARCH_HAVE_TIMEKEEPING|CONFIG_SCHED_TICKLESS_TICK_ARGUMENT|CONFIG_SCHED_TICKLESS_LIMIT_MAX_SLEEP" nuttx/.config



2、初始化

在 board 初始化过程，需要调用具体 Vendor 实现的 ***_timer_initialize 函数完成初始化。该函数会完成以下操作：

  1. 分配并初始化 struct timer_lowerhalf_s 结构实例。

  2. 利用 timer_register 函数将 timer_lowerhalf_s 实例注册为 Timer 驱动。

    • 注册过程会生成 /dev/timer 设备节点。
    • 同时将 struct file_operations 和 g_timerops 实例绑定到 timer_lowerhalf_s 实例。

在平台代码中，需要实现 up_timer_initialize 函数，用于调用 up_timer_set_lowerhalf 函数，将 ***_timer_initialize 返回的实例绑定到系统中，作为系统定时器。

相关接口定义在：/include/nuttx/timers/timer.h。

timer_register 函数说明

以下是 timer_register 函数的详细说明，此函数将 lower half 的 Timer 驱动实例与 upper half 的 Timer 设备绑定，并注册设备以供应用程序使用。

/****************************************************************************
 * Name: timer_register
 *
 * Description:
 *   This function binds an instance of a "lower half" timer driver with the
 *   "upper half" timer device and registers that device so that can be used
 *   by application code.
 *
 *   When this function is called, the "lower half" driver should be in the
 *   disabled state (as if the stop() method had already been called).
 *
 *   NOTE:  Normally, this function would not be called by application code.
 *   Rather it is called indirectly through the architecture-specific
 *   initialization.
 *
 * Input Parameters:
 *   dev path - The full path to the driver to be registered in the NuttX
 *     pseudo-filesystem.  The recommended convention is to name all timer
 *     drivers as "/dev/timer0", "/dev/timer1", etc.  where the driver
 *     path differs only in the "minor" number at the end of the device name.
 *   lower - A pointer to an instance of lower half timer driver.  This
 *     instance is bound to the timer driver and must persists as long as
 *     the driver persists.
 *
 * Returned Value:
 *   On success, a non-NULL handle is returned to the caller.  In the event
 *   of any failure, a NULL value is returned.
 *
 ****************************************************************************/

FAR void *timer_register(FAR const char *path,
                         FAR struct timer_lowerhalf_s *lower);



3、upper-half 接口

upper-half 接口为内核中的各个模块提供标准化的 Timer 功能，并支持以下模式：

  • Tickless 模式：根据时间单位不同，接口分为两组：struct timespec 和 tick 接口。
  • Tick 模式：默认支持 tick 接口，以减少 sched 和 arch 模块的时间转换工作。

开发者可以通过配置选项 CONFIG_SCHED_TICKLESS_TICK_ARGUMENT 以选择启用哪种接口。

upper-half 接口主要供 sched 调用。sched 所需的 Timer 接口定义可以在 /include/nuttx/arch.h 文件中找到，接口说明参见 Arch Timer 接口。

4、lower-half 接口

lower-half 驱动通过提供标准化的 struct timer_ops_s 接口，供以下组件使用：

  • upper-half
  • ioctl 系统调用
  • 其他驱动程序
  • 内核模块

接口分组

  • lower-half 的接口根据时间单位分为两组：

    • 以 struct timespec 为单位。
    • 以 tick 为单位。

  • 开发者根据所需的精度和性能需求选择实现其中一组接口。未被实现的接口已在 timer.h 头文件中提供默认实现。

接口定义

以下是 struct timer_ops_s 的详细定义：

struct timer_ops_s
{
  /* Required methods *******************************************************/
  CODE int (*start)(FAR struct timer_lowerhalf_s *lower);
  CODE int (*stop)(FAR struct timer_lowerhalf_s *lower);
  CODE int (*getstatus)(FAR struct timer_lowerhalf_s *lower,
                        FAR struct timer_status_s *status);
  CODE int (*settimeout)(FAR struct timer_lowerhalf_s *lower,
                         uint32_t timeout);
  CODE void (*setcallback)(FAR struct timer_lowerhalf_s *lower,
                           CODE tccb_t callback, FAR void *arg);
  CODE int (*maxtimeout)(FAR struct timer_lowerhalf_s *lower,
                         FAR uint32_t *maxtimeout);
  CODE int (*ioctl)(FAR struct timer_lowerhalf_s *lower, int cmd,
                  unsigned long arg);
  CODE int (*tick_getstatus)(FAR struct timer_lowerhalf_s *lower,
                             FAR struct timer_status_s *status);
  CODE int (*tick_setttimeout)(FAR struct timer_lowerhalf_s *lower,
                               uint32_t timeout);
  CODE int (*tick_maxtimeout)(FAR struct timer_lowerhalf_s *lower,
                              FAR uint32_t *maxtimeout);
};



以下是部分接口的功能说明。

  1. TIMER_START

    启动 Timer 定时器。传入的启动时间为相对时间。

    /*
* 函数：start
* 参数：struct timer_lowerhalf_s *lower
* 返回：
* 说明：启动alarm定时器，只在Tickless模式使用，入参为alarm的超时时间，单位为tick，
*      相对时间；
*/
/* 以struct timespec为单位的接口 */
CODE int (*start)(FAR struct timer_lowerhalf_s *lower);



  2. TIMER_STOP

    停止 Timer 定时器。

    /* 停止timer计时器 */
CODE int (*stop)(FAR struct timer_lowerhalf_s *lower);



  3. TIMER_GETSTATUS/TIMER_TICK_GETSTATUS

    获取 Timer 定时器的当前状态。接口以两种单位实现：

    • 微秒 (us)：

      /* 以us为单位的接口 */
CODE int (*getstatus)(FAR struct timer_lowerhalf_s *lower,
                        FAR struct timer_status_s *status);



    • tick

      /* 以tick为单位的接口 */
CODE int (*tick_getstatus)(FAR struct timer_lowerhalf_s *lower,
                            FAR struct timer_status_s *status);



  4. TIMER_MAXTIMEOUT/TIMER_TICK_MAXTIMEOUT

    获取 Timer 支持的最大超时时间。

    • 以微秒 (us) 为单位:

      /* 以us为单位的接口 */
CODE int (*maxtimeout)(FAR struct timer_lowerhalf_s *lower,
                        FAR uint32_t *maxtimeout);



    • 以 tick 为单位:

      /* 以tick为单位的接口 */
CODE int (*tick_maxtimeout)(FAR struct timer_lowerhalf_s *lower,
                            FAR uint32_t *maxtimeout);



  5. TIMER_SETCALLBACK

    设置 Timer 的超时回调函数。

    CODE void (*setcallback)(FAR struct timer_lowerhalf_s *lower,
                        CODE tccb_t callback, FAR void *arg);



  6. TIMER_IOCTL

    lower-half 的 ioctl 接口，用于处理 upper-half 驱动未识别的命令。

    CODE int (*ioctl)(FAR struct timer_lowerhalf_s *lower, int cmd,
                unsigned long arg);



lower-half 接口的实现请参见 lower-half 接口实现。

四、调用流程说明

在 Tickless 模式和 Tick 模式下，Arch Timer 与其他模块的调用关系存在差异。具体如下所示。

1、Tickless 模式

模式概述

在 Tickless 模式下：

  • sched（调度模块）动态管理软件定时器（wd），选择当前最短时长的 wd 作为下一次超时的定时器时长。
  • 具体实现中，sched 会根据当前 wd 的状态动态调用 timer 定时器的启动或停止函数。

调用流程图

以下为 Tickless 模式下的调用流程图：

  1. 初始化定时器。

    • 在系统初始化阶段，arch timer 完成初始化，同时调用 up_timer_set_lowerhalf 绑定定时器实例。

  2. 计算超时。

    • sched 查询所有当前已注册的 wd，选择最短的超时时间作为下一次待执行的时间。

  3. 配置定时器。

    • 调用 TIMER_TICK_SETTIMEOUT 设置新定时器超时时间。
    • 调用 up_timer_tick_start 启动定时器。

  4. 触发超时回调。

    • 当定时器超时时，触发 timer_callback 回调函数，通知 sched 超时事件。

  5. 后续调度。

    • nxsched_resume_timer 重新为定时器分配超时时长，并根据需要启动下一个定时器或任务。

2、Tick 模式

模式概述

在 Tick 模式下：

  • sched 启用一个固定时间间隔的周期性定时器（arch timer）。
  • 定时器的时间间隔按照 CONFIG_USEC_PER_TICK 微秒配置，并随着系统工作周期而固定运行。
  • 系统在初始化 arch timer 时即启动周期性定时器，无需频繁调用 start 和 stop 接口。

流程描述

  1. 定时器初始化。

    • arch timer 在初始化阶段直接启动周期性定时器，时间间隔为 CONFIG_USEC_PER_TICK 微秒。

  2. 周期性触发。

    • 定时器按照固定周期触发事件，无需动态计算超时时间。
    • 减少了 start 和 stop 接口的调用频率。

  3. 实时性保证。

    • 每次定时器超时，触发调度器进行调度，以满足周期性任务的执行需求。

五、驱动适配实例

以 nrf52（基于 ARMv7-M 架构）为例，arch timer 驱动适配主要包括两部分工作：

  1. 实现初始化接口 up_timer_initialize 并注册 timer_register。
  2. 实现 lower-half 接口以控制硬件运行。

以下将分别介绍这两部分的具体实现。

1、实现接口 up_timer_initialize

在初始化阶段，需调用 up_timer_initialize 和 timer_register 来完成定时器的注册。timer_register 接口已实现，开发者需要在平台特定代码中实现 up_timer_initialize。

初始化调用流程

以下为定时器初始化的调用关系参考：

nx_start
-> clock_initialize
   -> up_timer_initialize      #开发者实现
      -> systick_initialize    #开发者实现
         -> timer_register
      -> up_timer_set_lowerhalf



相关代码文件路径：arch/arm/src/armv7-m/arm_systick.c

示例代码

以下为 systick_initialize 的实现参考：

struct timer_lowerhalf_s *systick_initialize(bool coreclk,
                                             unsigned int freq, int minor)
{
  struct systick_lowerhalf_s *lower =
    (struct systick_lowerhalf_s *)&g_systick_lower;

  ...

  /* Register the timer driver if need */

  if (minor >= 0)
    {
      char devname[32];

      sprintf(devname, "/dev/timer%d", minor);
      timer_register(devname, (struct timer_lowerhalf_s *)lower);
    }

  return (struct timer_lowerhalf_s *)lower;
}



2、实现 lower-half 接口

lower-half 是实现硬件功能的驱动接口部分，开发者需要实现并定义各具体方法。以下为开发者需要关注的内容：

lower-half 方法

在 ARMv7-M 的 Arch Timer 适配中，lower-half 方法的出现形式如下：

文件路径： arch/arm/src/armv7-m/arm_systick.c

/* "Lower half" driver methods */
static const struct timer_ops_s g_systick_ops =
{
  .start       = systick_start,
  .stop        = systick_stop,
  .getstatus   = systick_getstatus,
  .settimeout  = systick_settimeout,
  .setcallback = systick_setcallback,
  .maxtimeout  = systick_maxtimeout,
};



六、POSIX API 简介

本章节简要介绍定时器和时钟相关的 POSIX API 接口，开发者可参考这些接口进行定时器操作。接口的详细用法请参见测试实例。

1、TIMER API

以下是定时相关 POSIX API 的简要概述，这些接口的具体使用方法请参考相关的 man 页面。

头文件位置：include/time.h

  1. timer_create

    /*
* 函数：timer_create
* 参数：clockid，定时类型；evp,sigevent结构体，用来指定定时器到期时如何相应
*       timerid，返回一个timerid
* 返回：0 success | -1 error
* 说明：创建一个定时器
*/
int timer_create(clockid_t clockid, FAR struct sigevent *evp,
                FAR timer_t *timerid);



  2. timer_delete

    /*
* 函数：timer_delete
* 参数：timerid，执行timer_create返回的timerid
* 返回：0 success | -1 error
* 说明：删除一个定时器
*/
int timer_delete(timer_t timerid);



  3. timer_settime

    /* 设置定时器
* 函数：timer_settime
* 参数：timerid：id
*      flags：相对时间/绝对时间
*      value：定时时间和间隔
*      ovalue：若不为NULL，则返回上次定时的剩余到期时间
* 返回：0 success | -1 error
* 说明：设置定时
*/
int timer_settime(timer_t timerid, int flags,
                FAR const struct itimerspec *value,
                FAR struct itimerspec *ovalue);



  4. timer_gettime

    /*
* 函数： timer_gettime
* 参数： timerid：id
*       value：传入itimerspec
* 返回值：0 success | -1 error
* 说明：  获取当前定时器的剩余到期时间
*
*/
int timer_gettime(timer_t timerid, FAR struct itimerspec *value);



  5. timer_getoverrun

    /*
* 函数：   up_timer_gettime
* 参数：   timerid
* 返回值： 定时器超时次数
*/
int timer_getoverrun(timer_t timerid);



2、IOCTL 接口

应用级别的程序可以通过 ioctl 函数直接操作定时器（前提是在 bringup 过程中已注册 /dev/timer 设备节点）。

支持的 IOCTL 命令

以下是当前支持的 IOCTL 命令，相关接口定义在 include/nuttx/timers/timer.h 中：

  • TCIOC_START：启动定时器。
  • TCIOC_STOP：停止定时器。
  • TCIOC_GETSTATUS：获取当前定时器的状态，参数类型为 struct timer_status_s*。
  • TCIOC_SETTIMEOUT：设置定时器间隔时间，参数为 32 位的定时器时长，以微秒（us）为单位。
  • TCIOC_NOTIFICATION：设置定时器超时消息，参数类型为 struct timer_notify_s*。
  • TCIOC_MAXTIMEOUT：获取定时器最大时延，参数类型为 uint32_t *，单位为微秒（us）。

七、测试实例

本章介绍如何通过 IOCTL 接口 和 POSIX API 测试定时器的功能，使用开源测试框架 cmocka 进行验证，测试实例包括：

  • API 测试
  • IOCTL 接口测试

下面分别说明和展示代码实现。

1、TIMER API 测试实例

此部分介绍如何测试定时器相关功能，通过 cmocka 测试框架验证 POSIX API 的工作，包括创建、配置、以及删除定时器的全过程。

  • 代码位置：apps/testing/drivertest/drivertest_posix_timer.c

  • 测试框架：cmocka

  • 依赖配置：

    • TESTING_CMOCKA
    • TESTING_DRIVER_TEST
    • CONFIG_SIG_EVTHREAD

  • 运行步骤：

    1. 启用上述配置，并构建固件。

    2. 在 NuttShell（NSH）中运行以下命令：

      nsh> cmocka_posix_timer



测试说明

该实例通过定时器的 POSIX API 测试以下功能：

  1. 定时器创建：测试 timer_create API，实现定时器的创建。
  2. 定时器配置：测试 timer_settime 和 timer_gettime API，验证定时器的时间设置和获取。
  3. 定时器触发：测试定时器使用期间的回调函数工作。
  4. 定时器删除：通过 timer_delete 验证定时器资源是否正确释放。

下面是代码的具体说明，每一步均配有注释，便于理解。

代码实现

该实例为 openvela 的嵌入式定时器测试提供了完整实用的参考代码，适用于驱动开发和功能验证的实际场景。以下是完整的测试代码：

/****************************************************************************
 * Included Files
 ****************************************************************************/

#include <nuttx/config.h>
#include <stdio.h>
#include <signal.h>
#include <time.h>
#include <string.h>
#include <unistd.h>
#include <setjmp.h>
#include <cmocka.h>
#include <syslog.h>
#include <nuttx/timers/timer.h>

/****************************************************************************
 * Pre-processor Definitions
 ****************************************************************************/

#define DEFAULT_TIME_OUT   2
#define DEFAULT_INTERVAL   1
#define SLEEPSECONDS       5
#define COMEINCALLBACK     0

#define OPTARG_TO_VALUE(value, type, base)                            \
  do                                                                  \
    {                                                                 \
      FAR char *ptr;                                                  \
      value = (type)strtoul(optarg, &ptr, base);                      \
      if (*ptr != '\0')                                               \
        {                                                             \
          printf("Parameter error: -%c %s\n", ch, optarg);            \
          show_usage(argv[0], EXIT_FAILURE);                          \
        }                                                             \
    } while (0)

/****************************************************************************
 * Private Types
 ****************************************************************************/

struct posix_timer_state_s
{
  struct itimerspec it;
};

/****************************************************************************
 * Private Data
 ****************************************************************************/

/****************************************************************************
 * Private Functions
 ****************************************************************************/

/****************************************************************************
 * Name: show_usage
 ****************************************************************************/

static void show_usage(FAR const char *progname, int exitcode)
{
  printf("Usage: %s"
         " -s <seconds> -i <interval>\n",
         progname);

  exit(exitcode);
}

/****************************************************************************
 * Name: parse_commandline
 ****************************************************************************/

static void parse_commandline(
  FAR struct posix_timer_state_s *posix_timer_state,
  int argc, FAR char **argv)
{
  int ch;
  int converted;

  while ((ch = getopt(argc, argv, "s:i:")) != ERROR)
    {
      switch (ch)
        {
          case 's':
            OPTARG_TO_VALUE(converted, uint32_t, 10);
            if (converted < 1 || converted > INT_MAX)
              {
                printf("signal out of range: %d\n", converted);
                show_usage(argv[0], EXIT_FAILURE);
              }

            posix_timer_state->it.it_value.tv_sec = (uint32_t)converted;
            break;

          case 'i':
            OPTARG_TO_VALUE(converted, uint32_t, 10);
            if (converted < 1 || converted > INT_MAX)
              {
                printf("signal out of range: %d\n", converted);
                show_usage(argv[0], EXIT_FAILURE);
              }

            posix_timer_state->it.it_interval.tv_sec = (uint32_t)converted;
            break;

          case '?':
            printf("Unsupported option: %s\n", optarg);
            show_usage(argv[0], EXIT_FAILURE);
            break;
        }
    }
}

/****************************************************************************
 * Name: posix_timer_callback
 ****************************************************************************/

static void posix_timer_callback(union sigval unused)
{
  syslog(LOG_DEBUG, "callback trigger!!!\n");
}

/****************************************************************************
 * Name: test_case_posix_timer
 ****************************************************************************/

static void test_case_posix_timer(FAR void **state)
{
  int ret;
  timer_t timerid;
  struct sigevent event;
  FAR struct posix_timer_state_s *posix_timer_state;
  struct itimerspec it;

  memset(&it, 0, sizeof(it));
  posix_timer_state = (FAR struct posix_timer_state_s *)*state;

  event.sigev_notify = SIGEV_THREAD;
  event.sigev_notify_function = posix_timer_callback;
  event.sigev_notify_attributes = NULL;

  /* Create the timer */

  ret = timer_create(CLOCK_MONOTONIC, &event, &timerid);
  assert_return_code(ret, OK);

  /* Start the timer */

  ret = timer_settime(timerid, 0, &(posix_timer_state->it), NULL);
  assert_return_code(ret, OK);

  /* Get the timer status */

  ret = timer_gettime(timerid, &it);
  assert_return_code(ret, OK);
  assert_in_range(it.it_value.tv_sec, 0,
                  posix_timer_state->it.it_value.tv_sec);
  assert_return_code(it.it_interval.tv_sec,
                     posix_timer_state->it.it_interval.tv_sec);

  sleep(SLEEPSECONDS);

  /* Delete the timer */

  ret = timer_delete(timerid);
  assert_return_code(ret, OK);
}

int main(int argc, FAR char *argv[])
{
  struct posix_timer_state_s posix_timer_state =
  {
    .it.it_value.tv_sec     = DEFAULT_TIME_OUT,
    .it.it_value.tv_nsec    = 0,
    .it.it_interval.tv_sec  = DEFAULT_INTERVAL,
    .it.it_interval.tv_nsec = 0
  };

  const struct CMUnitTest tests[] =
  {
    cmocka_unit_test_prestate(test_case_posix_timer, &posix_timer_state)
  };

  parse_commandline(&posix_timer_state, argc, argv);

  return cmocka_run_group_tests(tests, NULL, NULL);
}



2、IOCTL 测试实例

本章介绍如何通过 IOCTL 接口测试定时器功能，测试代码使用了开源框架 cmocka。

  • 代码路径：apps/testing/drivertest/drivertest_timer.c

  • 测试框架：cmocka

  • 依赖配置：

    • TESTING_CMOCKA
    • TESTING_DRIVER_TEST

  • 测试步骤：

    1. 启用依赖配置，并构建功能完整的固件。
    2. 在 NuttShell（NSH）中运行以下命令：
      nsh> cmocka_driver_timer

测试说明

通过 IOCTL 接口的命令控制定时器设备（如 /dev/timerX），实现如下功能：

  1. 启动定时器：通过 TCIOC_START 控制指令启动定时器。
  2. 停止定时器：通过 TCIOC_STOP 控制指令停止定时器。
  3. 设置定时器间隔：使用 TCIOC_SETTIMEOUT 动态调整触发间隔。
  4. 注册回调：通过 TCIOC_NOTIFICATION 注册定时器超时后的 SIG 动作。
  5. 校验时间间隔准确性：通过对时间戳的采样和校验，验证定时器的时间精度。

代码实现

以下是实现上述功能的核心代码及其说明。

/****************************************************************************
 * Included Files
 ****************************************************************************/

#include <nuttx/config.h>

#include <sys/ioctl.h>
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <fcntl.h>
#include <signal.h>
#include <errno.h>
#include <string.h>

#include <stdarg.h>
#include <stddef.h>
#include <setjmp.h>
#include <stdint.h>
#include <cmocka.h>

#include <nuttx/timers/timer.h>

/****************************************************************************
 * Pre-processor Definitions
 ****************************************************************************/

#define TIMER_DEFAULT_DEVPATH "/dev/timer0"
#define TIMER_DEFAULT_INTERVAL 1000000
#define TIMER_DEFAULT_NSAMPLES 20
#define TIMER_DEFAULT_SIGNO 17
#define TIMER_DEFAULT_RANGE 1

#define OPTARG_TO_VALUE(value, type, base)                            \
  do                                                                  \
    {                                                                 \
      FAR char *ptr;                                                  \
      value = (type)strtoul(optarg, &ptr, base);                      \
      if (*ptr != '\0')                                               \
        {                                                             \
          printf("Parameter error: -%c %s\n", ch, optarg);            \
          show_usage(argv[0], timer_state, EXIT_FAILURE);             \
        }                                                             \
    } while (0)

/****************************************************************************
 * Private Types
 ****************************************************************************/

struct timer_state_s
{
  char devpath[PATH_MAX];
  uint32_t interval;
  uint32_t nsamples;
  uint32_t signo;
  uint32_t range;
};

/****************************************************************************
 * Private Data
 ****************************************************************************/

/****************************************************************************
 * Private Functions
 ****************************************************************************/

/****************************************************************************
 * Name: get_timestamp
 ****************************************************************************/

static uint32_t get_timestamp(void)
{
  struct timespec ts;
  uint32_t ms;
  clock_gettime(CLOCK_MONOTONIC, &ts);
  ms = ts.tv_sec * 1000 + ts.tv_nsec / 1000000;
  return ms;
}

/****************************************************************************
 * Name: show_usage
 ****************************************************************************/

static void show_usage(FAR const char *progname,
                       FAR struct timer_state_s *timer_state, int exitcode)
{
  printf("Usage: %s"
         " -d <devpath> -i <interval> -n <nsamples> -r <range> -s <signo>\n",
         progname);
  printf("  [-d devpath] selects the TIMER device.\n"
         "  Default: %s Current: %s\n",
         TIMER_DEFAULT_DEVPATH, timer_state->devpath);
  printf("  [-i interval] timer interval in microseconds.\n"
         "  Default: %d Current: %" PRIu32 "\n",
         TIMER_DEFAULT_INTERVAL, timer_state->interval);
  printf("  [-n nsamples] timer samples will be collected numbers.\n"
         "  Default: %d Current: %" PRIu32 "\n",
         TIMER_DEFAULT_NSAMPLES, timer_state->nsamples);
  printf("  [-r range] the max range of timer delay.\n"
         "  Default: %d Current: %" PRIu32 "\n",
         TIMER_DEFAULT_RANGE, timer_state->range);
  printf("  [-s signo] used to notify the test of timer expiration events.\n"
         "  Default: %d Current: %" PRIu32 "\n",
         TIMER_DEFAULT_SIGNO, timer_state->signo);
  printf("  [-h] = Shows this message and exits\n");

  exit(exitcode);
}

/****************************************************************************
 * Name: parse_commandline
 ****************************************************************************/

static void parse_commandline(FAR struct timer_state_s *timer_state,
                              int argc, FAR char **argv)
{
  int ch;
  int converted;

  while ((ch = getopt(argc, argv, "d:i:n:r:s:h")) != ERROR)
    {
      switch (ch)
        {
          case 'd':
            strncpy(timer_state->devpath, optarg,
                    sizeof(timer_state->devpath));
            timer_state->devpath[sizeof(timer_state->devpath) - 1] = '\0';
            break;

          case 'i':
            OPTARG_TO_VALUE(converted, uint32_t, 10);
            if (converted < 1 || converted > INT_MAX)
              {
                printf("signal out of range: %d\n", converted);
                show_usage(argv[0], timer_state, EXIT_FAILURE);
              }

            timer_state->interval = (uint32_t)converted;
            break;

          case 'n':
            OPTARG_TO_VALUE(converted, uint32_t, 10);
            if (converted < 1 || converted > INT_MAX)
              {
                printf("signal out of range: %d\n", converted);
                show_usage(argv[0], timer_state, EXIT_FAILURE);
              }

            timer_state->nsamples = (uint32_t)converted;
            break;

          case 'r':
            OPTARG_TO_VALUE(converted, uint32_t, 10);
            if (converted < 1 || converted > INT_MAX)
              {
                printf("signal out of range: %d\n", converted);
                show_usage(argv[0], timer_state, EXIT_FAILURE);
              }

            timer_state->range = (uint32_t)converted;
            break;

          case 's':
            OPTARG_TO_VALUE(converted, uint32_t, 10);
            if (converted < 1 || converted > INT_MAX)
              {
                printf("signal out of range: %d\n", converted);
                show_usage(argv[0], timer_state, EXIT_FAILURE);
              }

            timer_state->signo = (uint32_t)converted;
            break;

          case '?':
            printf("Unsupported option: %s\n", optarg);
            show_usage(argv[0], timer_state, EXIT_FAILURE);
            break;
        }
    }
}

/****************************************************************************
 * Name: test_case_timer
 ****************************************************************************/

static void test_case_timer(FAR void **state)
{
  int i;
  int fd;
  int ret;
  uint32_t range;
  uint32_t tim;
  struct sigaction act;
  struct timer_notify_s notify;
  FAR struct timer_state_s *timer_state;

  timer_state = (FAR struct timer_state_s *)*state;

  /* Open the timer device */

  fd = open(timer_state->devpath, O_RDONLY);
  assert_true(fd > 0);

  /* Show the timer status before setting the timer interval */

  ret = ioctl(fd, TCIOC_SETTIMEOUT, timer_state->interval);
  assert_return_code(ret, OK);

  act.sa_sigaction = NULL;
  act.sa_flags     = SA_SIGINFO;
  sigfillset(&act.sa_mask);
  sigdelset(&act.sa_mask, timer_state->signo);

  ret = sigaction(timer_state->signo, &act, NULL);
  assert_in_range(ret, 0, timer_state->signo);

  /* Register a callback for notifications using the configured signal.
   * NOTE: If no callback is attached, the timer stop at the first interrupt.
   */

  notify.pid      = getpid();
  notify.periodic = true;
  notify.event.sigev_notify = SIGEV_SIGNAL;
  notify.event.sigev_signo  = timer_state->signo;
  notify.event.sigev_value.sival_ptr = NULL;

  ret = ioctl(fd, TCIOC_NOTIFICATION, (unsigned long)((uintptr_t)¬ify));
  assert_return_code(ret, OK);

  /* Start the timer */

  ret = ioctl(fd, TCIOC_START, 0);
  assert_return_code(ret, OK);

  /* Set the timer interval */

  for (i = 0; i < timer_state->nsamples; i++)
    {
      tim = get_timestamp();
      usleep(2 * timer_state->interval);
      tim = get_timestamp() - tim;
      range = abs(timer_state->interval / 1000 - tim);
      assert_in_range(range, 0, timer_state->range);
    }

  /* Stop the timer */

  ret = ioctl(fd, TCIOC_STOP, 0);
  assert_return_code(ret, OK);

  /* Detach the signal handler */

  act.sa_handler = SIG_DFL;
  sigaction(timer_state->signo, &act, NULL);

  /* Close the timer driver */

  close(fd);
}

/****************************************************************************
 * Public Functions
 ****************************************************************************/

/****************************************************************************
 * Name: drivertest_timer_main
 ****************************************************************************/

int main(int argc, FAR char *argv[])
{
  struct timer_state_s timer_state =
  {
    .devpath = TIMER_DEFAULT_DEVPATH,
    .interval = TIMER_DEFAULT_INTERVAL,
    .nsamples = TIMER_DEFAULT_NSAMPLES,
    .range = TIMER_DEFAULT_RANGE,
    .signo = TIMER_DEFAULT_SIGNO
  };

  parse_commandline(&timer_state, argc, argv);

  const struct CMUnitTest tests[] =
  {
    cmocka_unit_test_prestate(test_case_timer, &timer_state)
  };

  return cmocka_run_group_tests(tests, NULL, NULL);
}
# openvela
Logo
openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

cover

【2025亲测】几款AI写作工具，谁更懂你的创作灵感？

avatar openvela

openvela Display 驱动

openvela 已集成图形库 NxWM，但由于其功能相对简单，无法满足更复杂的需求。目前，openvela 系统采用功能更强大的图形库，以支持更广泛的应用场景。

avatar openvela

openvela Display 驱动

一、openvela 图形框架 1、NX Graphics openvela 已集成图形库 NxWM，但由于其功能相对简单，无法满足更复杂的需求。 目前，openvela 系统采用功能更强大的LVGL图形库，以支持更广泛的应用场景。 2、LVGL LVGL 是最流行的免费开源嵌入式图形库，可为任何 MCU、MPU 和显示屏类型创建精美的用户界面。 从消费电子产品到工业自动化，任何应用程序都可以利

avatar openvela
