openvela Audio Driver 原理
一、概述
openvela 提供了一种抽象的音频设备节点接口，用于为应用程序实现音频播放和录音功能。应用程序可以通过标准的 open、close 和 ioctl 系统调用，与音频驱动程序进行交互。
openvela 的音频驱动程序采用分层架构设计，分为以下两部分：
- 上半部分驱动程序（Upper Half Driver）： 定义统一的外部接口和通用代码，同时提供部分 ioctl 命令的默认实现。
- 下半部分驱动程序（Lower Half Driver）： 负责实现与具体硬件设备的交互逻辑（如音频硬件控制）。
通过这种分层设计，openvela 实现了音频功能的模块化，并与硬件解耦，提供了更高的灵活性和扩展性，降低了开发者的维护难度和硬件适配的复杂性。
二、软件层次
openvela 提供了三个内置工具：nxplayer、nxrecorder 和 nxlooper，用于帮助开发者验证 openvela 的音频驱动程序。这些工具为开发者提供了便捷的方式来测试和验证音频播放、录音等多媒体功能。

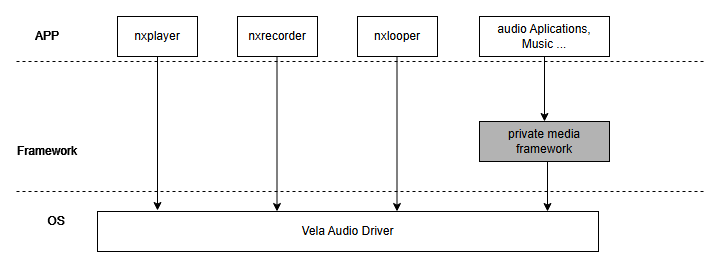

音频驱动程序通过调用音频接口，为应用开发者提供多媒体音频能力。以下是 openvela 音频驱动程序的层次结构：
- 音频应用（audio Applications）：用于多媒体功能的开发，例如音乐播放器。
- Vela 音频驱动（Audio Driver）：为上层应用提供音频接口，并封装硬件相关的细节。
三、代码目录
openvela 的音频驱动程序代码位于 nuttx/audio 目录下，代码结构如下：
user@user:~/vela/nuttx/audio$ tree
├── audio.c
├── audio_comp.c
├── Kconfig
├── Make.dep
├── Makefile
└── README.txt
0 directories, 10 files
该目录包含音频驱动的核心实现文件、配置文件（Kconfig）、构建文件（Makefile 和 Make.dep），以及相关的说明文档（README.txt）。开发者可以根据需求在此基础上扩展或修改音频驱动功能。
四、对外接口
openvela 音频驱动程序提供了一组标准化的接口，供应用程序调用以实现音频功能。这些接口通过 ioctl 系统调用实现，支持多种音频操作。以下是 openvela 音频驱动程序的接口定义：
#define AUDIOIOC_GETCAPS _AUDIOIOC(1)
#define AUDIOIOC_RESERVE _AUDIOIOC(2)
#define AUDIOIOC_RELEASE _AUDIOIOC(3)
#define AUDIOIOC_CONFIGURE _AUDIOIOC(4)
#define AUDIOIOC_SHUTDOWN _AUDIOIOC(5)
#define AUDIOIOC_START _AUDIOIOC(6)
#define AUDIOIOC_STOP _AUDIOIOC(7)
#define AUDIOIOC_PAUSE _AUDIOIOC(8)
#define AUDIOIOC_RESUME _AUDIOIOC(9)
#define AUDIOIOC_GETBUFFERINFO _AUDIOIOC(10)
#define AUDIOIOC_ALLOCBUFFER _AUDIOIOC(11)
#define AUDIOIOC_FREEBUFFER _AUDIOIOC(12)
#define AUDIOIOC_ENQUEUEBUFFER _AUDIOIOC(13)
#define AUDIOIOC_REGISTERMQ _AUDIOIOC(14)
#define AUDIOIOC_UNREGISTERMQ _AUDIOIOC(15)
#define AUDIOIOC_HWRESET _AUDIOIOC(16)
#define AUDIOIOC_SETBUFFERINFO _AUDIOIOC(17)
#define AUDIOIOC_SETPARAMTER _AUDIOIOC(18)
#define AUDIOIOC_GETLATENCY _AUDIOIOC(19)
#define AUDIOIOC_FLUSH _AUDIOIOC(20)
这些接口涵盖了音频设备的配置、启动、暂停、停止、缓冲区管理等功能，能够满足多种音频应用场景的需求。
Demo Code
以下是一个使用 openvela 音频驱动程序接口的示例代码：
// 1. 打开节点，RESERVER, 注册消息回调MQ
player->fd = open("/dev/audio/pcm0p", O_RDWR | O_CLOEXEC);
ioctl(player->fd, AUDIOIOC_RESERVE, &compress->session);
ioctl(player->fd, AUDIOIOC_REGISTERMQ, player->mq);
// 2. 配置格式和buffer info，分配buffer info
ioctl(player->fd, AUDIOIOC_GETCAPS, (unsigned long)&caps);
ioctl(player->fd, AUDIOIOC_CONFIGURE, (unsigned long)&cap_desc);
ioctl(player->fd, AUDIOIOC_SETBUFFERINFO, &buf_info);
ioctl(player->fd, AUDIOIOC_GETBUFFERINFO, &buf_info);
ioctl(player->fd, AUDIOIOC_ALLOCBUFFER, &buf_desc);
// 3. start播放，循环enqueue buffer给driver播放，从MQ中回收播完的buffer
ioctl(player->fd, AUDIOIOC_START, 0)
ioctl(player->fd, AUDIOIOC_ENQUEUEBUFFER, &desc);
mq_receive(player->mq) //收AUDIO_MSG_DEQUEUE上来的buffer
// 4. 播放控制pause/resume
ioctl(player->fd, AUDIOIOC_PAUSE, 0)
ioctl(player->fd, AUDIOIOC_RESUME, 0)
// 5. 结束播放，关闭节点
ioctl(player->fd, AUDIOIOC_STOP, 0)
ioctl(player->fd, AUDIOIOC_FREEBUFFER, &buf_desc) //所有的buffer全都要还回来
ioctl(player->fd, AUDIOIOC_UNREGISTERMQ, 0);
ioctl(player->fd, AUDIOIOC_RELEASE, 0);
close(player->fd);
以下示例展示了如何使用 openvela 音频驱动程序的接口实现音频设备的基本操作：
- 打开音频设备：通过 open 函数打开音频设备节点（如 /dev/audio/pcm0c）。
- 配置音频设备：通过 ioctl 调用 AUDIOIOC_CONFIGURE 接口，传入设备配置参数。
- 关闭音频设备：通过 close 函数关闭设备文件描述符。
五、音频设备节点
在 openvela 的 sim 平台中，系统启动后 /dev/audio/ 目录下会包含 4 个音频设备节点，如下所示：
ap> ls /dev/audio
pcm0c
pcm0p
pcm1c
pcm1p
1、设备节点注册流程
设备节点的注册是音频上半部分驱动程序（Upper Half Driver）与音频下半部分驱动程序（Lower Half Driver）建立联系的过程。以下是注册流程的关键步骤。
1.1 audio_register
int audio_register(FAR const char *name, FAR struct audio_lowerhalf_s *dev)-
参数说明：
- name：设备节点名称，例如 "pcm0p"。
- dev：指向音频下半部分驱动程序结构体的指针。
-
返回值：
- 返回 0 表示注册成功。
- 返回负值表示失败。
数据结构
-
audio_upperhalf_s
audio_upperhalf_s 是音频上半部分驱动程序的数据结构，主要用于维护设备的状态信息。
struct audio_upperhalf_s { uint8_t crefs; /* The number of times the device has been opened */ volatile bool started; /* True: playback is active */ mutex_t lock; /* Supports mutual exclusion */ FAR struct audio_lowerhalf_s *dev; /* lower-half state */ struct file *usermq; /* User mode app's message queue */ }; -
audio_lowerhalf_s
audio_lowerhalf_s 是音频下半部分驱动程序的数据结构，主要用于硬件适配。
struct audio_lowerhalf_s { /* The first field of this state structure must be a pointer to the Audio * callback structure: */ FAR const struct audio_ops_s *ops; /* The bind data to the upper-half driver used for callbacks of dequeuing * buffer, reporting asynchronous event, reporting errors, etc. */ FAR audio_callback_t upper; /* The private opaque pointer to be passed to upper-layer during * callbacks */ FAR void *priv; /* The custom Audio device state structure may include additional fields * after the pointer to the Audio callback structure. */ };
函数实现
audio_register 的实现如下，代码中增加了单行注释以说明关键变量的赋值过程。该函数将 audio_lowerhalf_s 的重要变量进行赋值，并完成音频设备的注册。
需要注意的是，音频下半部分驱动需要芯片厂商根据具体硬件自行适配，因此具有平台差异性。
int audio_register(FAR const char *name, FAR struct audio_lowerhalf_s *dev)
{
upper = (FAR struct audio_upperhalf_s *)kmm_zalloc(
sizeof(struct audio_upperhalf_s));
/* Initialize the Audio device structure
* (it was already zeroed by kmm_zalloc())
*/
nxmutex_init(&upper->lock);
/* assign dev to upper->dev */
upper->dev = dev;
/* Now build the path for registration */
...
/* set callback to lower half, use msg callback */
dev->upper = audio_callback;
/* set upper to priv of lower half. */
dev->priv = upper;
return register_driver(path, &g_audioops, 0666, upper);
}
g_audioops 是音频设备的操作接口集合，用于定义音频设备的基本操作，例如打开、关闭、读写等。以下是 g_audioops 的定义：
static const struct file_operations g_audioops =
{
audio_open, /* open */
audio_close, /* close */
audio_read, /* read */
audio_write, /* write */
NULL, /* seek */
audio_ioctl, /* ioctl */
};
通过 g_audioops，音频设备的基本操作被抽象为统一的接口，方便上层应用程序调用。
调用流程
以下 UML 图展示了 nxplayer 调用音频设备的完整流程，从 nxplayer 到音频下半部分驱动的函数调用路径：
调用栈
以下是通过 GDB 调试获取的函数调用栈信息，展示了 audio_open、audio_ioctl 和 audio_close 的调用路径。
-
调用 audio_open。
(gdb) bt #0 audio_open (filep=0xf400bad0) at audio.c:139 #1 0x597a9c8e in file_vopen (filep=0xee9eca50, path=0xee9ecca0 "/dev/audio/pcm0p", oflags=3, umask=0, ap=0xee9ecb9c "1\277\232Y\n\327?f\001") at vfs/fs_open.c:194 #2 0x597aa078 in nx_vopen (path=0xee9ecca0 "/dev/audio/pcm0p", oflags=3, ap=0xee9ecb98 "5\033`Y1\277\232Y\n\327?f\001") at vfs/fs_open.c:253 #3 0x597aa9e7 in open (path=0xee9ecca0 "/dev/audio/pcm0p", oflags=3) at vfs/fs_open.c:411 #4 0x599ac02d in nxplayer_setdevice (pplayer=0xf3808d40, pdevice=0xee9ecca0 "/dev/audio/pcm0p") at nxplayer.c:1663 #5 0x59954325 in nxplayer_cmd_device (pplayer=0xf3808d40, parg=0xee9eceb7 "pcm0p") at nxplayer_main.c:612 #6 0x599557d0 in nxplayer_main (argc=1, argv=0xee7dd830) at nxplayer_main.c:811 #7 0x596003b1 in nxtask_startup (entrypt=0x59954d90 <nxplayer_main>, argc=1, argv=0xee7dd830) at sched/task_startup.c:70 #8 0x5955347f in nxtask_start () at task/task_start.c:134 #9 0x00000000 in ?? () -
调用 audio_ioctl。
(gdb) bt #0 audio_ioctl (filep=0xf440c900, cmd=6529667, arg=1715459884) at audio.c:349 #1 0x597a6d2b in file_vioctl (filep=0xf440c7fc, req=4097, ap=<optimized out>) at vfs/fs_ioctl.c:67 #2 0x597a78df in ioctl (fd=3, req=4097) at vfs/fs_ioctl.c:212 #3 0x599ac104 in nxplayer_setdevice (pplayer=0xf3808d40, pdevice=0xee9ecca0 "/dev/audio/pcm0p") at nxplayer.c:1676 #4 0x59954325 in nxplayer_cmd_device (pplayer=0xf3808d40, parg=0xee9eceb7 "pcm0p") at nxplayer_main.c:612 #5 0x599557d0 in nxplayer_main (argc=1, argv=0xee7dd830) at nxplayer_main.c:811 #6 0x596003b1 in nxtask_startup (entrypt=0x59954d90 <nxplayer_main>, argc=1, argv=0xee7dd830) at sched/task_startup.c:70 #7 0x5955347f in nxtask_start () at task/task_start.c:134 #8 0x00000000 in ?? () -
调用 audio_close。
(gdb) bt #0 audio_close (filep=0x5957f73e <sem_post+18>) at audio.c:190 #1 0x597a472d in file_close (filep=0xee9ecac0) at vfs/fs_close.c:74 #2 0x597a0baa in nx_close (fd=3) at inode/fs_files.c:592 #3 0x597a0c62 in close (fd=3) at inode/fs_files.c:626 #4 0x599ac162 in nxplayer_setdevice (pplayer=0xf3808d40, pdevice=0xee9ecca0 "/dev/audio/pcm0p") at nxplayer.c:1686 #5 0x59954325 in nxplayer_cmd_device (pplayer=0xf3808d40, parg=0xee9eceb7 "pcm0p") at nxplayer_main.c:612 #6 0x599557d0 in nxplayer_main (argc=1, argv=0xee7dd830) at nxplayer_main.c:811 #7 0x596003b1 in nxtask_startup (entrypt=0x59954d90 <nxplayer_main>, argc=1, argv=0xee7dd830) at sched/task_startup.c:70 #8 0x5955347f in nxtask_start () at task/task_start.c:134 #9 0x00000000 in ?? ()
示例
在 Simulator 平台中，音频下半部分驱动程序使用主机的 ALSA（Advanced Linux Sound Architecture）能力构建。以下是设备节点注册的示例代码：
audio_register("pcm0p", sim_audio_initialize(true, false));
- pcm0p 是注册的设备节点名称。
- sim_audio_initialize 是用于初始化音频下半部分驱动的函数。
该代码位于 arch/sim/src/sim/posix/sim_alsa.c 文件中。在 Simulator 平台上，pcm0p 是由单一的 下半部分驱动程序注册的。
1.2 audio_comp_initialize
audio_comp_initialize 是一个用于注册复合音频设备的函数，其功能类似于 Linux ASoC 框架中的 platform/dai/codec 驱动组合，但在 openvela 中，所有的音频驱动都被抽象为 audio_lowerhalf，不再区分 platform、dai 和 codec。
函数定义
FAR struct audio_lowerhalf_s *audio_comp_initialize(FAR const char *name, ...);功能说明
与 audio_register 不同，audio_comp_initialize 支持不定长参数，允许多个 audio_lowerhalf 驱动共同抽象为一个 PCM 设备。以下是两者的主要区别：
- audio_register：参数为单一设备，适用于单个音频设备的注册。
- audio_comp_initialize：参数为不定长，允许多个 audio_lowerhalf 驱动组合注册为一个音频设备。
适用场景
这种设计的灵活性体现在以下场景：
- 某些平台的 i2s lowerhalf driver 是固定的，但可以外接不同的 PA（功率放大器）。
- i2s lowerhalf driver 由芯片平台提供，基本可以固化，而 PA lowerhalf driver 则根据项目需求进行适配。
- 通过 audio_comp_initialize，可以将 i2s lowerhalf driver 和 PA lowerhalf driver 组合为一个音频设备，从而提高适配灵活性。
数据结构
audio_comp_priv_s 是一个描述复合音频设备内部状态的数据结构。其定义如下：
/* This structure describes the internal state of the audio composite */
struct audio_comp_priv_s
{
/* This is is our appearance to the outside world. This *MUST* be the
* first element of the structure so that we can freely cast between
* types struct audio_lowerhalf and struct audio_comp_dev_s.
*/
struct audio_lowerhalf_s export;
/* This is the contained, low-level audio device array and count. */
FAR struct audio_lowerhalf_s **lower;
int count;
};
- export：是一个 audio_lowerhalf_s 类型的字段，作为多个 audio_lowerhalf 的出口，与音频上半部分驱动对接。
- lower：指向包含的低级音频设备数组。
- count：表示包含的低级音频设备数量。
函数实现
以下是 audio_comp_initialize 的实现代码，代码中增加了注释以说明关键步骤：
FAR struct audio_lowerhalf_s *audio_comp_initialize(FAR const char *name,
...)
{
FAR struct audio_comp_priv_s *priv;
priv = kmm_zalloc(sizeof(struct audio_comp_priv_s));
priv->export.ops = &g_audio_comp_ops;
/* Get how many lowerhalf drivers */
va_start(ap, name);
while (va_arg(ap, FAR struct audio_lowerhalf_s *))
{
priv->count++;
}
va_end(ap);
/* alloc space to store lowerhalf drivers */
priv->lower = kmm_calloc(priv->count,
sizeof(FAR struct audio_lowerhalf_s *));
if (priv->lower == NULL)
{
goto free_priv;
}
/* Initialized for each lower half driver */
va_start(ap, name);
for (i = 0; i < priv->count; i++)
{
FAR struct audio_lowerhalf_s *tmp;
tmp = va_arg(ap, FAR struct audio_lowerhalf_s *);
tmp->upper = audio_comp_callback;
tmp->priv = priv;
priv->lower[i] = tmp;
}
va_end(ap);
ret = audio_register(name, &priv->export);
return &priv->export;
}
流程说明：
- 分配私有数据结构：通过 kmm_zalloc 分配 audio_comp_priv_s 结构体，并初始化其操作接口。
- 统计 lowerhalf 驱动数量：通过 va_arg 遍历不定长参数，统计包含的 audio_lowerhalf 驱动数量。
- 分配存储空间：为 audio_lowerhalf 驱动分配存储空间。
- 初始化 lowerhalf 驱动：为每个 audio_lowerhalf 驱动设置回调函数和私有数据。
- 注册设备节点：调用 audio_register 函数，将复合音频设备注册为一个设备节点。
新增接口
以下是 audio_comp_initialize 使用的一些新增接口及其功能说明。
g_audio_comp_ops
g_audio_comp_ops 是复合音频设备的操作接口集合，定义了复合音频设备对外提供的所有功能。这些功能通过音频上半部分驱动传递到每个音频下半部分驱动。定义如下：
static const struct audio_ops_s g_audio_comp_ops =
{
audio_comp_getcaps, /* getcaps */
audio_comp_configure, /* configure */
audio_comp_shutdown, /* shutdown */
audio_comp_start, /* start */
#ifndef CONFIG_AUDIO_EXCLUDE_STOP
audio_comp_stop, /* stop */
#endif
#ifndef CONFIG_AUDIO_EXCLUDE_PAUSE_RESUME
audio_comp_pause, /* pause */
audio_comp_resume, /* resume */
#endif
audio_comp_allocbuffer, /* allocbuffer */
audio_comp_freebuffer, /* freebuffer */
audio_comp_enqueuebuffer, /* enqueue_buffer */
audio_comp_cancelbuffer, /* cancel_buffer */
audio_comp_ioctl, /* ioctl */
audio_comp_read, /* read */
audio_comp_write, /* write */
audio_comp_reserve, /* reserve */
audio_comp_release /* release */
};
核心作用：
- 为复合音频设备提供统一的操作接口，供音频上半部分驱动调用。
- 实现复合音频设备对外功能的抽象，支持如暂停、启动、缓冲区管理等功能。
audio_comp_callback
audio_comp_callback 是复合音频设备的回调函数，用于处理每个音频下半部分设备的事件，并将其交给音频上半部分驱动处理。
以下是 audio_comp_callback 的实现：
#ifdef CONFIG_AUDIO_MULTI_SESSION
static void audio_comp_callback(FAR void *arg, uint16_t reason,
FAR struct ap_buffer_s *apb, uint16_t status,
FAR void *session)
#else
static void audio_comp_callback(FAR void *arg, uint16_t reason,
FAR struct ap_buffer_s *apb, uint16_t status)
#endif
{
FAR struct audio_comp_priv_s *priv = arg;
#ifdef CONFIG_AUDIO_MULTI_SESSION
priv->export.upper(priv->export.priv, reason, apb, status, session);
#else
priv->export.upper(priv->export.priv, reason, apb, status);
#endif
}
-
参数说明：
- arg：指向复合音频设备的私有数据结构 audio_comp_priv_s。
- reason：回调的原因，例如缓冲区完成、错误等。
- apb：音频缓冲区。
- status：回调状态。
- session（可选）：多会话支持时的会话信息。
调用流程
以下是复合音频设备的函数调用流程：
-
open 和 close：与普通音频设备一致，无变化。
-
ioctl 调用链：
ioctl -> file_vioctl -> audio_ioctl -> audio_comp_configure，在 audio_comp_configure 函数中，每个 audio_lowerhalf 的 configure 接口都将被依次调用，完成复合设备的配置。
static int audio_comp_configure(FAR struct audio_lowerhalf_s *dev, FAR const struct audio_caps_s *caps) { for (i = 0; i < priv->count; i++) { if (lower[i]->ops->configure) { /* Forward ioctl to lowerhalf driver*/ #ifdef CONFIG_AUDIO_MULTI_SESSION int tmp = lower[i]->ops->configure(lower[i], sess[i], caps); #else int tmp = lower[i]->ops->configure(lower[i], caps); #endif } } return ret; } -
作用：audio_comp_configure 将配置命令 (configure) 转发到组成复合设备的每个 audio_lowerhalf 驱动，实现复合设备的配置。
2、何时注册设备节点
音频设备节点的注册通常发生在系统初始化阶段。本节将通过 GDB 调试调用栈（Call Stack）展示音频设备节点注册的调用路径。
以下是调试过程中捕获的调用栈信息：
(gdb) bt
#0 audio_register (name=0xf46007b0 "", dev=0x4c) at audio.c:919
#1 0x596369f2 in up_initialize () at sim/sim_initialize.c:295
#2 0x5954c5a8 in nx_start () at init/nx_start.c:610
#3 0x594db783 in main (argc=1, argv=0xffffd604, envp=0xffffd60c) at sim/sim_head.c:130
3、总结
本章内容总结如下：
-
音频驱动程序的注册方法：介绍了 openvela 中注册音频驱动程序的两种方法，包括 audio_register 和其衍生的 audio_comp_initialize 函数，后者支持组合多个音频下半部分驱动。
-
函数调用流程：描述了从应用程序（如 nxplayer）到音频下半部分驱动的完整调用路径，即 apps (nxplayer) -> vfs -> audio upperhalf driver -> audio lowerhalf driver。
六、音频下半部分驱动介绍
在上一章节中，我们介绍了从应用程序（如 nxplayer）到音频驱动的完整调用流程，即 apps (nxplayer) -> vfs -> audio upperhalf driver -> audio lowerhalf driver。前三部分的实现与具体芯片或产品无关，但 audio lowerhalf driver 是芯片特有的，甚至在同一芯片的不同产品中也可能存在差异。
以下是一些常见的差异场景：
- 能力差异：例如，不同产品可能支持不同的采样率或声道数。
-
数据处理方式差异：
- 某些平台具有通用 DMA 模块，音频驱动可能需要预留某个 DMA 通道。
- 其他平台的 DMA 功能可能是音频内部的辅助功能。
-
外置 PA 支持：
- 某些平台支持通过 i2s lowerhalf driver 和 pa lowerhalf driver 的组合节点注册音频驱动。
- 在具体项目中，如果需要更新 PA，只需重新实现 pa lowerhalf driver 即可满足需求。
综上所述，由于平台的特异性，音频下半部分驱动（Audio Lowerhalf Driver）通常由芯片厂商实现。
1、audio_lowerhalf_s
audio_lowerhalf_s 是音频下半部分驱动（Lower Half Driver）的核心数据结构，用于实现音频硬件的适配和上下层之间的连接。定义如下：
struct audio_lowerhalf_s
{
/* The first field of this state structure must be a pointer to the Audio
* callback structure:
*/
FAR const struct audio_ops_s *ops;
/* The bind data to the upper-half driver used for callbacks of dequeuing
* buffer, reporting asynchronous event, reporting errors, etc.
*/
FAR audio_callback_t upper;
/* The private opaque pointer to be passed to upper-layer during
* callbacks
*/
FAR void *priv;
/* The custom Audio device state structure may include additional fields
* after the pointer to the Audio callback structure.
*/
};
- ops：指向 audio_ops_s 的指针，定义了音频下半部分驱动需要实现的所有接口，如设备控制、播放、录音、缓冲区管理等。音频下半部分驱动必须根据硬件特性重新实现这些接口。
- upper：上半部分驱动的回调函数，用于处理缓冲区管理、事件通知等。
- priv：私有数据指针，用于在回调中传递上下文信息。
2、audio_ops_s
audio_ops_s 定义了音频驱动的操作接口，位于 include/nuttx/audio/audio.h，包含控制接口和数据接口。它实现了应用程序对音频驱动的控制以及数据的流转。以下是 audio_ops_s 的主要接口及其功能：
控制接口
| 接口名称 | 功能描述 |
|---|---|
| AUDIOIOC_GETCAPS | 获取设备能力。 |
| AUDIOIOC_RESERVE | 保留音频设备的缓冲区。 |
| AUDIOIOC_RELEASE | 释放设备。 |
| AUDIOIOC_CONFIGURE | 设置设备参数。 |
| AUDIOIOC_SHUTDOWN | 关闭设备。 |
| AUDIOIOC_START | 开始播放或录音。 |
| AUDIOIOC_STOP | 停止播放或录音。 |
| AUDIOIOC_PAUSE | 暂停播放或录音。 |
| AUDIOIOC_RESUME | 恢复播放或录音。 |
| AUDIOIOC_REGISTERMQ | 注册消息队列，用于驱动与应用程序通信。 |
| AUDIOIOC_UNREGISTERMQ | 注销消息队列。 |
| AUDIOIOC_HWRESET | 执行硬件重置。 |
| AUDIOIOC_SETPARAMTER | 以 key=value 格式设置参数。 |
| AUDIOIOC_FLUSH | 清除缓冲区数据。 |
数据接口
| 接口名称 | 功能描述 |
|---|---|
| AUDIOIOC_GETBUFFERINFO | 获取缓冲区信息。 |
| AUDIOIOC_ALLOCBUFFER | 分配缓冲区。 |
| AUDIOIOC_FREEBUFFER | 释放缓冲区。 |
| AUDIOIOC_ENQUEUEBUFFER | 应用程序通过该接口将数据传递给驱动。 |
| AUDIOIOC_SETBUFFERINFO | 设置缓冲区信息。 |
| AUDIOIOC_GETLATENCY | 获取驱动播放延迟。 |
单一设备与组合设备的实现
-
单一设备：对于单一音频设备，audio_ops_s 的控制接口和数据接口需要完整实现，以提供完整的音频功能。
-
组合设备：对于由多个 audio_lowerhalf_s 驱动组合而成的设备：
- 其中一个较复杂的设备需要实现完整的控制接口和数据接口。
- 其余较简单的设备只需实现部分接口即可。
七、音频下半部分驱动示例
1、audio_dma
audio_dma 是 openvela 提供的一个内置音频下半部分驱动，代码位置为 drivers/audio/audio_dma.c。以下是其实现的详细说明。
1.1 数据结构
audio_dma 通过重写 audio_ops_s 中的接口实现音频驱动的功能。以下是 audio_dma 的操作接口定义：
static const struct audio_ops_s g_audio_dma_ops =
{
.getcaps = audio_dma_getcaps,
.configure = audio_dma_configure,
.shutdown = audio_dma_shutdown,
.start = audio_dma_start,
#ifndef CONFIG_AUDIO_EXCLUDE_STOP
.stop = audio_dma_stop,
#endif
#ifndef CONFIG_AUDIO_EXCLUDE_PAUSE_RESUME
.pause = audio_dma_pause,
.resume = audio_dma_resume,
#endif
.allocbuffer = audio_dma_allocbuffer,
.freebuffer = audio_dma_freebuffer,
.enqueuebuffer = audio_dma_enqueuebuffer,
.ioctl = audio_dma_ioctl,
.reserve = audio_dma_reserve,
.release = audio_dma_release,
};
- 控制接口：如 getcaps、configure、start、stop 等，用于控制音频设备。
- 数据接口：如 allocbuffer、freebuffer、enqueuebuffer 等，用于管理音频数据的流转。
1.2 控制接口
audio_dma 的控制接口与硬件密切相关，最终调用底层 DMA 模块的接口（如 DMA_START_CYCLIC）。以下是部分控制接口的说明：
- getcaps：获取设备能力。
- configure：配置设备参数。
- start/stop：启动或停止音频设备。
- pause/resume：暂停或恢复音频设备。
-
ioctl：支持多种控制命令，例如：
- AUDIOIOC_SETPARAMTER：通过 key=value 格式设置参数，例如 set_scenario=phone。
以下是音频设备配置接口 audio_dma_configure 的实现代码：
static int audio_dma_configure(struct audio_lowerhalf_s *dev,
const struct audio_caps_s *caps)
{
struct audio_dma_s *audio_dma = (struct audio_dma_s *)dev;
struct dma_config_s cfg;
int ret = -EINVAL;
...
switch (caps->ac_type)
{
case AUDIO_TYPE_OUTPUT:
if (audio_dma->playback)
{
....
ret = DMA_CONFIG(audio_dma->chan, &cfg);
}
break;
...
}
DMA_CONFIG 宏定义如下：
#define DMA_CONFIG(chan, cfg) (chan)->ops->config(chan, cfg)
1.3 重要结构体介绍
音频驱动的数据交互主要依赖以下两个数据结构：
-
ap_buffer_s ap_buffer_s 是实际音频数据的载体，包含音频数据的存储位置及相关信息。 ap_buffer_s 关键字段说明如下：
- samp：音频数据的实际存储位置。
- nmaxbytes：缓冲区的最大容量。
- nbytes：实际存储的音频数据大小。
- curbytes：当前处理数据的偏移量，通常为 0。
- nsamples：实际存储的音频样本数量。
-
audio_buf_desc_s audio_buf_desc_s 是 ap_buffer_s 的描述体，用于作为各种 ioctl 的参数。
以下是两个结构体的 UML 图：
1.4 接口说明
以下是 audio_dma 的主要接口及其功能：
-
AUDIOIOC_GETBUFFERINFO
功能：应用程序获取缓冲区的大小和数量。
-
AUDIOIOC_SETBUFFERINFO
功能：应用程序设置缓冲区的大小和数量。
-
AUDIOIOC_ALLOCBUFFER
- 功能：分配音频缓冲区。
-
说明：
- openvela 的音频驱动与应用程序交互的内存由驱动层分配。
- 默认的内存分配方法是 apb_alloc，但 lowerhalf driver 也可以自行实现。
- 默认实现：apb_alloc 一次性分配了 sizeof(ap_buffer_t) + desc.numbytes 的大小，即 ap_buffer_s 和实际音频数据存储位置（apb->samp）是连续的。
- audio_dma_allocbuffer 实现：分配连续地址，直接对应 DMA 的源地址或目标地址（apb->samp），然后再分配 ap_buffer_s 结构体。
-
优化：
- 使用 openvela 默认的 apb_alloc 和 apb_free 会导致一次数据拷贝。
- audio_dma 的实现允许应用程序直接将数据写入 DMA 缓冲区，DMA 直接搬运数据，从而节省了一次拷贝操作。
-
AUDIOIOC_FREEBUFFER
- 功能：释放音频缓冲区。
-
AUDIOIOC_ENQUEUBUFFER
-
功能：应用程序通过 enqueue ioctl 将音频数据（播放链路）或空缓冲区（录音链路）传递给音频驱动。
-
实现示例：
flags = enter_critical_section(); dq_addlast(&apb->dq_entry, &audio_dma->pendq); /* add to pendq */ leave_critical_section(flags); -
处理机制：
- 中断函数：例如 audio_dma_callback，在中断中触发 DEQUEUE 回调。
- 高优先级工作线程：工作线程通常等待某个信号唤醒，例如 DMA 或 I2S（集成电路声音接口，Inter-IC Sound）完成回调后唤醒线程，线程消耗下一帧数据。
-
1.5 audio_dma 的处理函数
audio_dma_enqueuebuffer
-
功能：将音频缓冲区添加到待处理队列。
-
实现代码：
static int audio_dma_enqueuebuffer(struct audio_lowerhalf_s *dev, struct ap_buffer_s*apb) { struct audio_dma_s *audio_dma = (struct audio_dma_s*)dev; irqstate_t flags; ... apb->flags |= AUDIO_APB_OUTPUT_ENQUEUED; flags = enter_critical_section(); dq_addlast(&apb->dq_entry, &audio_dma->pendq); leave_critical_section(flags); ... return OK; }
audio_dma_callback
-
功能：DMA 中断处理函数，从待处理队列中取出缓冲区并触发 DEQUEUE 回调。
-
实现代码：
/*DMA interrupt handling function*/ static void audio_dma_callback(struct dma_chan_s *chan, void*arg, ssize_t len) { struct audio_dma_s *audio_dma = (struct audio_dma_s*)arg; struct ap_buffer_s *apb; bool final = false; apb = (struct ap_buffer_s *)dq_remfirst(&audio_dma->pendq); ... /* DEQUEUE callback */ #ifdef CONFIG_AUDIO_MULTI_SESSION audio_dma->dev.upper(audio_dma->dev.priv, AUDIO_CALLBACK_DEQUEUE, apb, OK, NULL); #else audio_dma->dev.upper(audio_dma->dev.priv, AUDIO_CALLBACK_DEQUEUE, apb, OK); #endif ... }
总结
audio_dma 是对通用 DMA 的封装，完整实现了音频驱动的数据接口，并将控制接口下沉到 DMA 模块（dma_ops_s）中。其特点包括：
- 高效的数据传输：通过直接分配 DMA 缓冲区，避免了额外的数据拷贝。
- 灵活的接口实现：支持多种控制和数据接口，满足不同应用场景的需求。
- 模块化设计：通过中断或工作线程处理音频数据，适配多种硬件平台。
通过 audio_dma 的实现，开发者可以参考其设计模式，快速实现自定义的音频下半部分驱动。
2、audio_i2s
audio_i2s 是 openvela 提供的一个内置音频下半部分驱动，主要用于音频数据的传输和控制。以下是关于 audio_i2s 的详细说明。
2.1 数据结构
audio_i2s 通过重写 audio_ops_s 中的接口实现音频驱动的功能。以下是 audio_i2s 的接口定义：
static const struct audio_ops_s g_audio_i2s_ops =
{
audio_i2s_getcaps, /* 能力获取 */
audio_i2s_configure, /* 参数配置 */
audio_i2s_shutdown, /* shutdown */
audio_i2s_start, /* 开始 */
#ifndef CONFIG_AUDIO_EXCLUDE_STOP
audio_i2s_stop, /* 结束 */
#endif
#ifndef CONFIG_AUDIO_EXCLUDE_PAUSE_RESUME
audio_i2s_pause, /* pause */
audio_i2s_resume, /* resume */
#endif
audio_i2s_allocbuffer, /* 分配pcm播放内存 */
audio_i2s_freebuffer, /* 释放pcm内存 */
audio_i2s_enqueuebuffer, /* apps<->driver pcm数据交互*/
NULL, /* cancel_buffer */
audio_i2s_ioctl, /* ioctl */
NULL, /* read */
NULL, /* write */
audio_i2s_reserve, /* reserve */
audio_i2s_release /* release */
};
I2S 设备结构
系统定义了 I2S 设备的结构如下：
struct i2s_dev_s
{
FAR const struct i2s_ops_s *ops;
};
I2S 操作接口
i2s_ops_s 定义了需要实现的 I2S 操作接口，主要包括接收方法、发送方法、主时钟配置方法和通用控制接口：
struct i2s_ops_s
{
/* Receiver methods */
CODE int (*i2s_rxchannels)(FAR struct i2s_dev_s *dev,
uint8_t channels);
CODE uint32_t (*i2s_rxsamplerate)(FAR struct i2s_dev_s *dev,
uint32_t rate);
CODE uint32_t (*i2s_rxdatawidth)(FAR struct i2s_dev_s *dev,
int bits);
CODE int (*i2s_receive)(FAR struct i2s_dev_s *dev,
FAR struct ap_buffer_s *apb,
i2s_callback_t callback,
FAR void *arg,
uint32_t timeout);
/* Transmitter methods */
CODE int (*i2s_txchannels)(FAR struct i2s_dev_s *dev,
uint8_t channels);
CODE uint32_t (*i2s_txsamplerate)(FAR struct i2s_dev_s *dev,
uint32_t rate);
CODE uint32_t (*i2s_txdatawidth)(FAR struct i2s_dev_s *dev,
int bits);
CODE int (*i2s_send)(FAR struct i2s_dev_s *dev,
FAR struct ap_buffer_s *apb,
i2s_callback_t callback,
FAR void *arg,
uint32_t timeout);
/* Master Clock methods */
CODE uint32_t (*i2s_mclkfrequency)(FAR struct i2s_dev_s *dev,
uint32_t frequency);
/* Ioctl */
CODE int (*i2s_ioctl)(FAR struct i2s_dev_s *dev,
int cmd, unsigned long arg);
};
i2s_ops_s 接口与硬件密切相关，需要硬件厂商实现。主要功能包括：
- 配置 I2S 数据传输格式（通道数、数据宽度、采样率）。
- PCM 数据的发送和接收。
- 主时钟（MCLK）的配置。
- 控制接口（ioctl）。
2.2 代码位置
以下是 audio_i2s 的代码位置：
- 实现代码：nuttx/drivers/audio/audio_i2s.c
- 头文件：nuttx/include/nuttx/audio/i2s.h
2.3 控制接口
audio_i2s 的控制接口会调用 i2s_ops_s 接口实现具体功能。通过以下宏定义，audio_i2s 调用 i2s_ops_s 的控制接口：
#define I2S_IOCTL(d,c,a) \
((d)->ops->i2s_ioctl ? (d)->ops->i2s_ioctl(d,c,a) : -ENOTTY)
控制接口
-
获取设备能力：getcaps
I2S_IOCTL(i2s, AUDIOIOC_GETCAPS, (unsigned long)caps); -
启动设备：start
I2S_IOCTL(i2s, AUDIOIOC_START, audio_i2s->playback); -
分配缓冲区：allocbuffer
I2S_IOCTL(i2s, AUDIOIOC_ALLOCBUFFER, (unsigned long)bufdesc);
配置设备
以下是 audio_i2s_configure 的实现示例：
static int audio_i2s_configure(FAR struct audio_lowerhalf_s *dev,
FAR const struct audio_caps_s *caps)
{
FAR struct audio_i2s_s *audio_i2s = (struct audio_i2s_s *)dev;
FAR struct i2s_dev_s *i2s;
int samprate;
int nchannels;
int bpsamp;
int ret = OK;
...
switch (caps->ac_type)
{
case AUDIO_TYPE_OUTPUT:
case AUDIO_TYPE_INPUT:
/* Save the current stream configuration */
samprate = caps->ac_controls.hw[0] |
(caps->ac_controls.b[3] << 16);
nchannels = caps->ac_channels;
bpsamp = caps->ac_controls.b[2];
if (audio_i2s->playback)
{
/* i2s->ops->i2s_txchannels() */
I2S_TXCHANNELS(i2s, nchannels);
/* i2s->ops->i2s_txdatawidth */
I2S_TXDATAWIDTH(i2s, bpsamp);
/* i2s->ops->i2s_txsamplerate() */
I2S_TXSAMPLERATE(i2s, samprate);
}
else
{
/* i2s->ops->i2s_rxchannels() */
I2S_RXCHANNELS(i2s, nchannels);
/* i2s->ops->i2s_rxdatawidth */
I2S_RXDATAWIDTH(i2s, bpsamp);
/* i2s->ops->i2s_rxsamplerate() */
I2S_RXSAMPLERATE(i2s, samprate);
}
break;
...
}
...
}
2.4 数据接口
-
AUDIOIOC_ALLOCBUFFER
- 功能：调用 i2s_ops_s->ioctl() 分配用于 I2S PCM 传输的内存缓冲区。
-
AUDIOIOC_FREEBUFFER
- 功能：释放之前分配的内存缓冲区。
-
AUDIOIOC_ENQUEUBUFFER
- 功能：通过 enqueue ioctl 将音频数据（播放链路）或空白缓冲区（录音链路）传递给 audio_i2s。
-
实现方式：
- audio_i2s 调用 i2s_ops_s->i2s_send() 或 i2s_ops_s->i2s_receive() 完成 PCM 数据的传输。
以下是 audio_i2s_enqueuebuffer 的实现示例：
static int audio_i2s_enqueuebuffer(FAR struct audio_lowerhalf_s *dev,
FAR struct ap_buffer_s *apb)
{
FAR struct audio_i2s_s *audio_i2s = (struct audio_i2s_s *)dev;
FAR struct i2s_dev_s *i2s = audio_i2s->i2s;
if (audio_i2s->playback)
{
/* #define I2S_SEND(d,b,c,a,t) \
((d)->ops->i2s_send ? (d)->ops->i2s_send(d,b,c,a,t) : -ENOTTY)
*/
return I2S_SEND(i2s, apb, audio_i2s_callback, audio_i2s, 0);
}
else
{
/* #define I2S_RECEIVE(d,b,c,a,t) \
((d)->ops->i2s_receive ? (d)->ops->i2s_receive(d,b,c,a,t) : -ENOTTY)
*/
return I2S_RECEIVE(i2s, apb, audio_i2s_callback, audio_i2s, 0);
}
}
I2S PCM 传输完成的回调
audio_i2s 提供了一个回调函数，用于在 PCM 数据传输完成时进行处理。具体代码如下：
static void audio_i2s_callback(struct i2s_dev_s *dev,
FAR struct ap_buffer_s *apb,
FAR void *arg, int result)
{
FAR struct audio_i2s_s *audio_i2s = arg;
bool final = false;
...
#ifdef CONFIG_AUDIO_MULTI_SESSION
audio_i2s->dev.upper(audio_i2s->dev.priv, AUDIO_CALLBACK_DEQUEUE, apb,
OK, NULL);
#else
audio_i2s->dev.upper(audio_i2s->dev.priv, AUDIO_CALLBACK_DEQUEUE, apb,
OK);
#endif
...
}
厂商在实现 i2s_send() 和 i2s_receive() 时，需要在 PCM 数据传输完成时调用该回调函数。
2.5 总结
audio_i2s 是对通用 I2S 的一次封装，完整实现了音频驱动的数据接口。其特点包括：
- 灵活的硬件适配：通过 i2s_ops_s 接口实现与硬件的深度集成。
- 高效的数据传输：支持 PCM 数据的发送和接收。
- 模块化设计：控制接口下沉到 I2S 模块，使得驱动设计更加清晰。
通过 audio_i2s 的实现，开发者可以快速适配不同厂商的 I2S 硬件，实现高效的音频数据传输。
3、sim_alsa
sim_alsa 是 openvela 提供的一个内置音频下半部分驱动，主要用于在模拟平台上桥接 openvela 音频驱动与主机 ALSA（Advanced Linux Sound Architecture）能力，满足模拟平台的音频播放和录音需求。
3.1 代码位置
以下是 sim_alsa 的代码位置：
- arch/sim/src/sim/posix/sim_alsa.c
- arch/sim/src/sim/posix/sim_offload.c
3.2 控制与数据接口
sim_alsa 通过实现 audio_ops_s 接口，完成音频设备的控制和数据交互。以下是接口定义：
static const struct audio_ops_s g_sim_audio_ops =
{
.getcaps = sim_audio_getcaps,
.configure = sim_audio_configure,
.shutdown = sim_audio_shutdown,
.start = sim_audio_start,
#ifndef CONFIG_AUDIO_EXCLUDE_STOP
.stop = sim_audio_stop,
#endif
#ifndef CONFIG_AUDIO_EXCLUDE_PAUSE_RESUME
.pause = sim_audio_pause,
.resume = sim_audio_resume,
#endif
.enqueuebuffer = sim_audio_enqueuebuffer,
.ioctl = sim_audio_ioctl,
.reserve = sim_audio_reserve,
.release = sim_audio_release,
};
3.3 功能概述
sim_alsa 的主要功能是桥接 openvela 音频驱动与主机 ALSA 系统，支持以下场景：
- 音频播放：将模拟平台的音频数据传递到主机 ALSA 系统进行播放。
- 音频录制：从主机 ALSA 系统获取音频数据并传递到模拟平台。
3.4 实现说明
sim_alsa 的接口实现与 audio_dma 类似，主要包括：
- 控制接口：如 getcaps、configure、start、stop 等，用于控制音频设备。
- 数据接口：如 enqueuebuffer，用于管理音频数据的流转。
开发者可以参考 sim_alsa 的代码实现，具体代码位于 sim_alsa.c 和 sim_offload.c 文件中。
八、Compress 能力
1、背景
类似于 ALSA 提供的 compress 节点，openvela 音频驱动也可以抽象出类似的 compress 节点，用于实现音频数据的解码和输出功能。
例如，在某些平台上，如果存在独立的 DSP（Digital Signal Processor）用于音频编解码，那么在适配 openvela 时，可以通过抽象 compress 节点来实现以下功能：
- 应用程序通过 ENQUEUE 接口将压缩音频数据传递给 compress 节点。
- 驱动内部通过 RPC 与 DSP 通信，完成音频数据的解码和播放。
2、概述
compress 能力是指 openvela 音频驱动支持播放和录制压缩音频数据的功能。通过 compress 节点，驱动可以处理压缩格式的音频数据，并在内部完成解码或编码操作。
3、示例
在 openvela 的模拟平台中，注册了 pcm1p 和 pcm1c 节点，用于模拟 compress 节点的功能。目前已实现以下功能：
- 支持的格式：MP3 格式的音频播放和录音。
- 实现方式：借助主机上的 libmad 和 lame 库，完成 MP3 格式的音频编解码。
openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。
更多推荐
0
0- 0
已为社区贡献185条内容
所有评论(0)
