在安全性要求极高的领域，安全MCU（Secure Microcontroller Unit）已成为核心防护载体。与软件加密相比，硬件加密凭借独立运算单元、物理隔离防护、抗攻击能力强等优势，从底层杜绝了密钥泄露、数据篡改等安全风险。本文以凌科芯安LKT6850为典型案例，深入拆解安全MCU硬件加密的底层实现逻辑，涵盖架构设计、算法硬件映射、安全防护机制三大核心维度，为工程师提供从原理到实践的完整技术参考。

硬件加密MCU（Secure MCU）的核心价值是从底层解决嵌入式系统“密钥安全、数据可信、抗攻击能力”三大核心问题，本质是通过“硬件级隔离与加固”，弥补软件加密在高安全场景下的短板，杜绝从密钥泄露到物理篡改的全链路安全风险。具体可拆解为以下4个核心问题：

1. 解决“密钥泄露”的底层安全痛点

软件加密的密钥存储于内存或闪存，易通过逆向工程、内存dump、调试破解等方式窃取；而硬件加密MCU通过物理隔离的密钥存储与运算机制从根源规避该问题：

• 密钥存储：采用NVM加密存储、PUF（物理不可克隆函数）实时生成密钥（断电即消失），或熔丝位锁定密钥访问权限，杜绝密钥固化导致的泄露；
• 运算隔离：加密运算由独立协处理器完成，密钥全程不流经CPU寄存器、不暴露在系统总线，即使CPU被劫持也无法获取原始密钥。

2. 解决“数据传输/存储的完整性与机密性”问题

嵌入式设备的敏感数据（如支付信息、物联网指令、固件代码）在传输和存储过程中，面临被监听、篡改、伪造的风险，硬件加密MCU提供：

• 实时加密：数据存储时以密文形式写入Flash（支持防剖片技术），传输时通过AES/SM4硬件加速实现实时加密，防止总线监听或物理读取；
• 完整性校验：硬件集成哈希（SHA）、HMAC模块，对数据/固件进行校验，杜绝篡改后的数据执行或上传。

3. 解决“抗复杂攻击能力不足”的硬件防护问题

软件加密仅能抵御逻辑层面攻击，无法应对物理攻击和侧信道攻击，硬件加密MCU通过多层次硬件加固解决该问题：

• 抗物理攻击：防剖片封装、主动屏蔽层、熔丝位禁用调试接口，阻止攻击者通过剖片、探针等方式获取硬件结构或密钥；
• 抗侧信道攻击：功耗扰乱、指令随机跳转、总线极性随机化，抵御DPA（差分功耗分析）、SPA（简单功耗分析）等通过物理特征破解密钥的攻击；
• 抗故障注入攻击：电压/时钟/温度监控、ECC纠错、双核投票机制，防止通过电压毛刺、激光照射等手段诱导芯片产生错误结果。

4. 解决“加密性能与功耗的平衡”问题

高安全场景（如物联网实时通信、金融支付）对加密速率和功耗有严格要求，软件加密依赖CPU运算，存在“速率低、功耗高”的短板：

• 硬件加速：对称加密（AES/SM4）速率可达Gbps级，非对称加密（RSA/ECC）签名验证速率提升4-10倍，满足高速数据加密需求；
• 低功耗优化：加密协处理器独立工作，CPU可休眠或处理其他业务，功耗仅为软件加密的1/5-1/10，适配电池供电的便携式设备。

一、安全MCU硬件加密的核心架构：加密功能与系统的深度集成

安全MCU的硬件加密能力并非独立模块的简单叠加，而是通过架构级设计实现“运算-存储-传输”全链路安全。其核心架构围绕“加密引擎与CPU协同、安全存储隔离、总线防护加固”三大原则构建，确保加密过程的高效性与安全性。

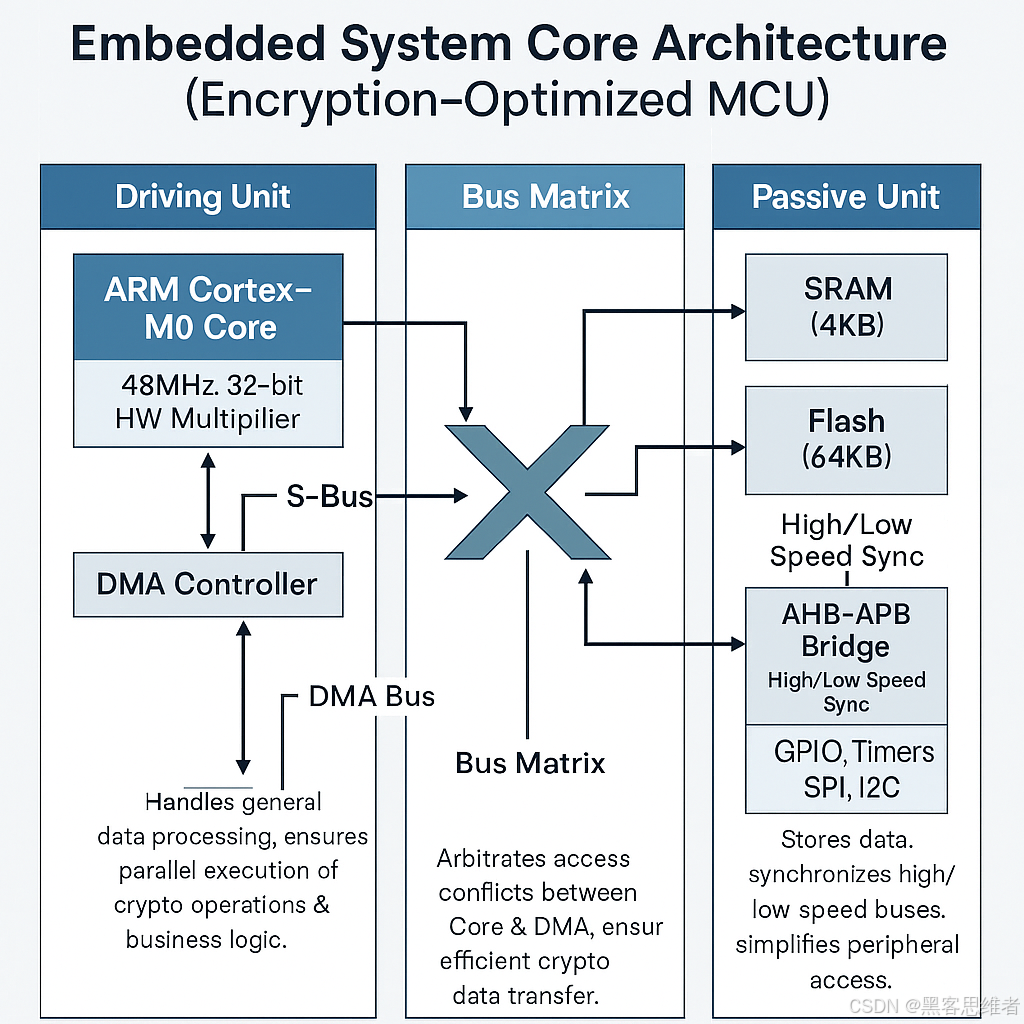

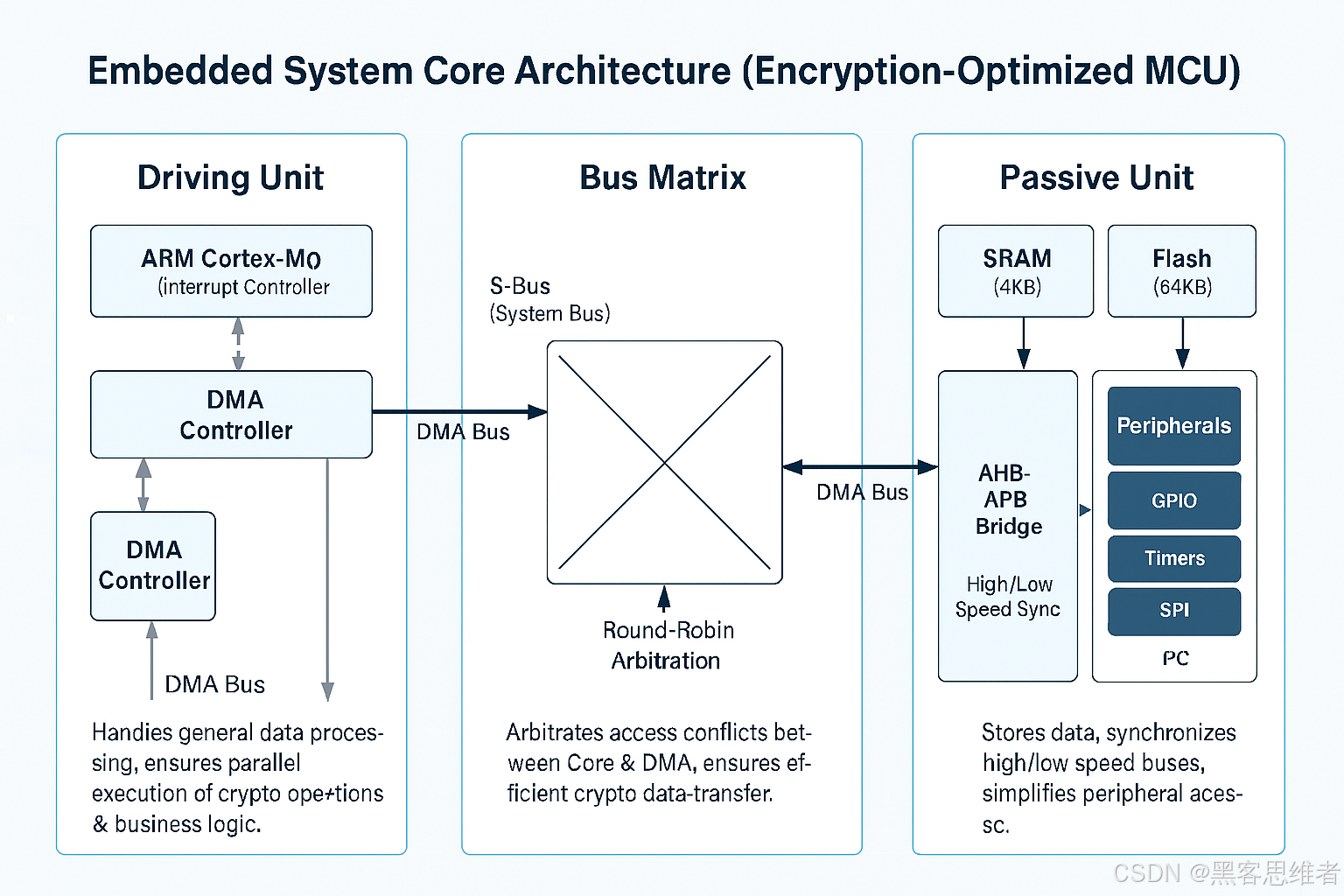

1.1 整体架构：双驱动+三被动的安全协同设计

以LKT6850为例，其主系统采用“双驱动单元+三被动单元”的架构设计，通过多级AHB总线实现组件间高效通信：

• 驱动单元：ARM Cortex-M0内核（48MHz主频，32位硬件乘法器）负责通用数据处理，系统总线S-bus与DMA总线承担数据传输调度，支持32个中断源与4层优先级配置，确保加密运算与业务处理的并行执行；
• 被动单元：内部SRAM（4KB）、Flash（64KB）负责数据存储，AHB-APB桥实现高低速总线的同步适配，支持8/16位寄存器访问自动对齐，降低外设接口复杂度；
• 总线矩阵：采用轮换仲裁算法协调内核总线与DMA总线的访问冲突，确保加密数据传输的高效性，避免运算瓶颈。


这种架构的核心创新在于加密引擎与CPU的硬件解耦——加密运算由专用协处理器独立完成，CPU仅负责指令调度与结果接收，既提升了加密速率，又避免了密钥与敏感数据流经CPU寄存器导致的泄露风险。

1.2 加密引擎与CPU的连接机制：两种主流架构对比

加密引擎与CPU的连接方式直接决定加密性能，目前安全MCU主要采用两种架构：

• 独立协处理器架构：如恩智浦CASPER架构，加密引擎通过CP总线直接对接Cortex-M33内核，支持MCRR/MRRC指令快速调用，无需通过系统总线传输数据，加密延迟降低60%以上。LKT6850采用类似设计，硬件加密协处理器与CPU通过内部专用通道通信，DES/AES等对称算法运算速率较软件实现提升5-10倍；
• 集成加速器架构：如NXP S32K1xx的CSEc模块，加密加速器与CPU共享总线资源，通过寄存器映射实现指令交互，优势在于硬件集成度高、成本低，适合对加密速率要求适中的场景。

两种架构的共性在于密钥与加密数据的物理隔离——加密引擎的运算过程完全在独立硬件单元中完成，CPU无法直接访问原始密钥，仅能通过预设接口获取加密结果。

1.3 安全存储架构：从密钥到数据的全链路防护

存储系统是硬件加密的核心防护环节，安全MCU通过“分层存储+加密校验”实现敏感数据的绝对安全：

• 分层存储设计：LKT6850采用“Flash+SRAM+NVM配置区”三级存储架构：64KB Flash用于存储程序与密文数据，支持底层密文存储防剖片技术（数据以加密形式写入，物理剖片后无法读取原始信息）；4KB SRAM用于缓存加密中间数据，支持地址/数据加密校验；4.5KB NVM配置区专门用于设置Flash读写权限，生产阶段写入密钥后可关闭写接口，仅保留读取权限，彻底杜绝非法篡改；
• 密钥存储创新：高端安全MCU采用PUF（物理不可克隆函数）技术，利用芯片制造过程中的纳米级物理差异生成“硅基指纹”，密钥无需固化存储，使用时通过“挑战-响应”机制实时生成，断电后密钥立即消失，从根源上避免密钥泄露。

1.4 总线安全机制：数据传输的加密防护

总线是数据传输的核心通道，安全MCU通过“极性随机化+访问控制”确保传输安全：

• 总线极性随机化：LKT6850的总线系统支持数据传输极性随机切换，即使攻击者通过侧信道分析总线信号，也无法获取固定数据特征，有效抵御总线监听攻击；
• 安全访问控制：采用ARM安全AHB架构，通过交叉开关实现主从设备的安全隔离，非安全主设备（如普通外设）无法访问加密引擎、安全存储区等敏感从设备，避免越权访问；
• DMA加密传输：支持加密数据的DMA直接传输，无需CPU介入，减少数据在总线传输的暴露时间，同时降低CPU负载，提升系统整体效率。

---

二、加密算法的硬件实现：从对称到非对称的高效映射

硬件加密的核心优势在于算法的硬件化实现——通过专用电路替代软件运算，既提升速率，又避免算法泄露。安全MCU主要支持对称加密（AES/DES/SM4）、非对称加密（RSA/ECC）两大类算法，其底层实现逻辑各有侧重。

2.1 对称加密算法：流水线+并行处理的高效实现

以AES（高级加密标准）和SM4（国密算法）为代表，对称加密算法的硬件实现核心是“流水线架构+专用运算单元”，确保高吞吐量与低延迟：

• AES算法硬件映射：AES的核心是10轮（128位密钥）迭代运算，每轮包含字节替换、行移位、列混合、轮密钥加四大操作。LKT6850的AES硬件引擎采用以下设计：
  • 字节替换：通过硬件S盒查找表实现，替代软件查表的耗时操作，单次替换仅需1个时钟周期；
  • 列混合：采用有限域乘法器阵列，支持4字节并行运算，列混合操作效率提升4倍；
  • 密钥扩展：通过专用电路预生成11个轮密钥，存储在加密引擎内部寄存器中，避免运算过程中重复扩展，减少延迟；
  • 流水线优化：采用“内外混合流水线”设计，15个加密模块错开1个周期并行工作，AES-128加密速率可达2.85Gbps，满足视频流等高速数据加密需求；
• SM4算法硬件特点：作为国密对称算法，SM4采用32轮迭代的SPN结构，硬件实现时简化了密钥扩展流程（128位密钥生成32个32位轮密钥），加密和解密共用同一硬件电路，仅轮密钥使用顺序相反，大幅降低硬件复杂度，同时保持与AES相当的加密性能。

2.2 非对称加密算法：模幂运算的硬件加速

RSA、ECC等非对称加密算法的核心是大数模幂运算（如RSA-2048的m^e mod n），硬件实现的关键是“高效模乘单元+算法优化”：

• RSA算法硬件实现：RSA的硬件引擎由模乘单元、模幂调度单元、密钥存储单元组成：
  • 模乘单元：采用蒙哥马利模乘算法，通过预计算PP=2^(2n+2) mod M简化模运算，避免大数除法的高复杂度，1024位模乘运算仅需数百个时钟周期；
  • 模幂调度：通过状态机（FSM）调度模乘单元，采用“盲化BNP模幂算法”，在运算中引入随机化因素，抵御DPA/SPA攻击；
  • 性能优化：LKT6850虽以对称加密为核心，但通过32位硬件乘法器+DMA协同，可支持RSA-1024的硬件加速，签名验证速率较软件实现提升4-6倍；
• ECC算法硬件优势：椭圆曲线密码（ECC）的硬件实现基于有限域点运算，相同安全等级下，ECC的密钥长度仅为RSA的1/4（如256位ECC等效于3072位RSA），硬件资源占用更少、运算速率更快，已成为物联网设备的首选非对称加密方案。

2.3 硬件加密的性能优势：速率与功耗的双重优化

硬件加密相比软件加密的优势体现在“速率、功耗、安全性”三大维度：

• 速率提升：AES-128硬件加密速率可达Gbps级别，是软件实现的10-100倍；RSA-2048硬件签名验证仅需1-2ms，软件实现需10-20ms；
• 功耗降低：硬件加密无需CPU持续运算，加密过程功耗仅为软件实现的1/5-1/10，LKT6850在AES加密时的工作电流仅8.64mA（48MHz），适合电池供电的便携式设备；
• 安全性增强：算法逻辑固化在硬件中，无法通过逆向工程获取，且专用电路可集成抗攻击设计，抵御侧信道、故障注入等复杂攻击。

三、硬件级安全防护：抵御物理与逻辑攻击的纵深体系

安全MCU的核心价值不仅在于加密运算，更在于其“防篡改、抗攻击”的硬件防护能力。通过“物理防护-电路加固-逻辑监控”的多层次设计，抵御从物理剖片到故障注入的各类攻击手段。

3.1 物理防篡改：从封装到电路的全方位隔离

物理攻击是最直接的威胁，安全MCU通过以下硬件设计构建第一道防线：

• 熔丝位保护：LKT6850的NVM配置区包含熔丝位，烧写后可禁用SWD/JTAG调试接口，防止攻击者通过调试工具读取Flash代码；熔丝位采用双点熔断设计，需通过聚焦离子束（FIB）修复，攻击成本极高；
• 主动屏蔽层：芯片表层覆盖细密的金属导线网格，加密模块持续向网格发送随机加密信号，一旦攻击者通过探针或激光破坏网格，系统立即检测到异常并触发自毁机制（清空密钥、熔断核心电路）；
• 封装防护：采用防剖片封装，内部填充特殊材料，物理剖片时会破坏芯片核心电路，无法获取完整硬件结构。

3.2 抗侧信道攻击：消除运算过程的信息泄露

侧信道攻击（如DPA差分功耗分析、SPA简单功耗分析）通过分析运算过程中的功耗、电磁辐射等特征获取密钥，安全MCU通过硬件设计消除这些泄露：

• 功耗扰乱技术：LKT6850集成功耗扰乱电路，在加密运算时插入随机功耗波动，使功耗曲线无规律可循，破坏DPA攻击的统计基础；
• 指令随机跳转：相同加密运算通过随机化的指令执行路径完成，即使执行同一操作，也会产生不同的功耗特征，抵御SPA攻击；
• 总线极性随机：如前文所述，通过总线数据传输极性的随机切换，消除总线信号的固定特征，抵御电磁辐射分析攻击。

3.3 故障注入防护：抵御恶意干扰攻击

故障注入攻击通过电压毛刺、时钟干扰、激光照射等手段干扰芯片正常运行，诱导产生错误结果，进而推导出密钥。安全MCU的硬件防护设计包括：

• 电压/时钟监控：集成电压检测电路与时钟频率监控模块，当检测到异常电压毛刺（如0.5V-5V脉冲）或时钟偏移（10%-50%频率波动）时，立即暂停加密运算，清空中间数据；
• 温度防护：内置温度传感器，激光照射或冷冻攻击会导致局部温度骤变（-40℃~150℃），传感器检测到异常后触发保护机制；
• 错误校验与纠错：SRAM/Flash支持ECC（错误检测与纠正）编码，可检测并纠正单比特错误，避免故障注入导致的数据错误；
• 双核投票机制：高端安全MCU采用双CPU架构，同时执行相同加密运算，对比结果一致性，若存在差异则判定遭受故障注入，立即停止工作。

3.4 多层次防护协同：构建纵深防御体系

安全MCU的防护并非单一技术的叠加，而是“物理防护-电路加固-逻辑监控-固件校验”的协同工作：

• 物理防护层：阻挡直接物理攻击（剖片、探针）；
• 电路加固层：通过功耗扰乱、总线防护抵御侧信道与故障注入攻击；
• 逻辑监控层：CPU校验、指令随机跳转防止恶意代码执行；
• 固件校验层：安全启动机制验证固件签名，防止篡改后的恶意固件运行。

当某一层防护被突破时，后续层级可及时阻断攻击，确保核心密钥与数据的安全。

---

四、LKT6850硬件加密实现案例：平衡安全与实用性

凌科芯安LKT6850作为国产安全MCU的典型代表，其硬件加密实现体现了“高安全、低功耗、强扩展”的产品定位，核心技术亮点如下：

4.1 加密引擎的工程化实现

LKT6850集成DES/3DES/AES/SM4硬件加密协处理器，支持硬件级身份认证与数据加解密：

• 对称加密算法采用流水线架构，AES-128加密速率可达100Mbps以上，满足大多数嵌入式场景需求；
• 支持Flash底层密文存储，密钥与敏感数据以加密形式存储，物理剖片后无法破解；
• 提供安全算法下载功能，用户可根据需求定制加密算法，安全算法区支持容量配置与权限保护。

4.2 低功耗与安全的平衡设计

针对物联网设备的低功耗需求，LKT6850在加密运算中优化了功耗控制：

• 加密引擎支持动态功耗调节，运算时切换至48MHz高频，空闲时自动进入低功耗模式，加密过程平均电流仅8.64mA；
• Sleep模式下加密引擎休眠，整体电流低至7.5μA，配合32kHz LIRC低功耗振荡器，支持外部中断唤醒，平衡续航与安全。

4.3 接口安全与扩展能力

LKT6850的外设接口集成安全机制，支持加密通信：

• 1路SPI/IIC复用接口、2路UART支持加密通信模式，传输数据实时加密，防止总线监听；
• 12位ADC（266KSPS采样率）支持传感器数据采集与加密上传，适用于工业监控、智能家居等场景；
• 4路PWM支持电机控制，配合加密引擎实现设备控制指令的安全传输，防止非法操控。

---

五、总结：安全MCU硬件加密的核心价值与发展趋势

安全MCU的硬件加密实现，本质是通过“架构级安全设计+算法硬件化映射+多层次防护机制”，从底层构建嵌入式系统的安全根基。其核心价值在于：

• 物理隔离的安全边界：加密引擎、密钥存储与通用运算单元物理隔离，杜绝软件层面的安全漏洞；
• 高效的加密性能：硬件加速大幅提升加密速率，降低CPU负载，适合实时性要求高的场景；
• 抗攻击能力强：抵御物理攻击、侧信道攻击、故障注入等多种复杂攻击手段，安全等级可达EAL4+。

对于嵌入式工程师而言，理解安全MCU硬件加密的底层原理，有助于在产品设计中合理选型、优化方案——既确保核心数据的安全防护，又平衡系统性能、功耗与成本。随着国产化替代的推进，以LKT6850为代表的国产安全MCU，将在物联网、工业控制、金融支付等领域发挥越来越重要的作用。
