机械安装是每个电路板设计时需要考虑的问题。如何设计布局定位孔。

1、生成对应的钻孔

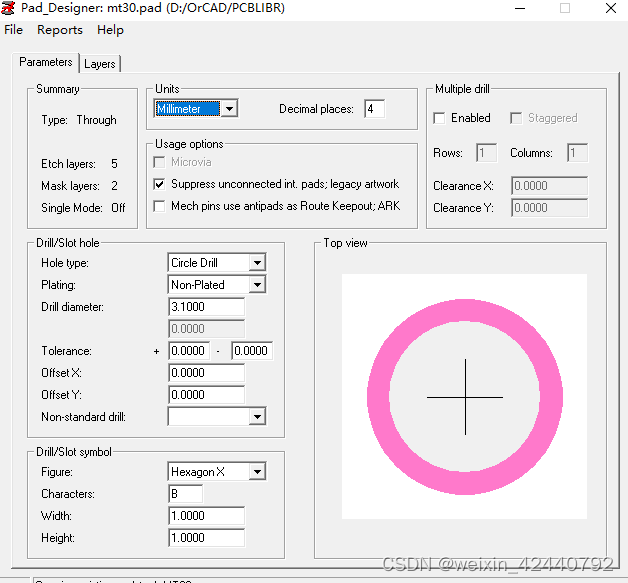

电路板上需要M3的孔,对应直径3mm。

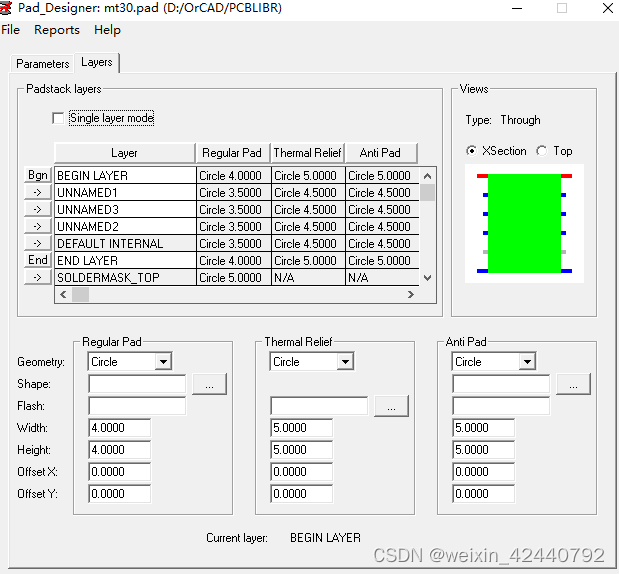

生成对应的的钻孔M30保存

2、生成对应的定位孔

打开PCB Editor -> File -> New

(1)、类型选择Mechanical symbol ,自己定义好名字和要保存的位置。

(2)、先设置单位和栅格点大小

(3)、Layout -> Pin 找到刚才生成的过孔添加进来,位置为 x 0 0;

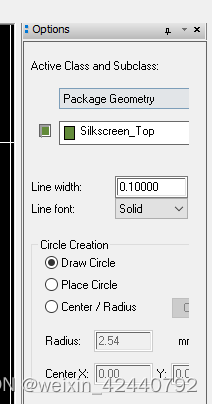

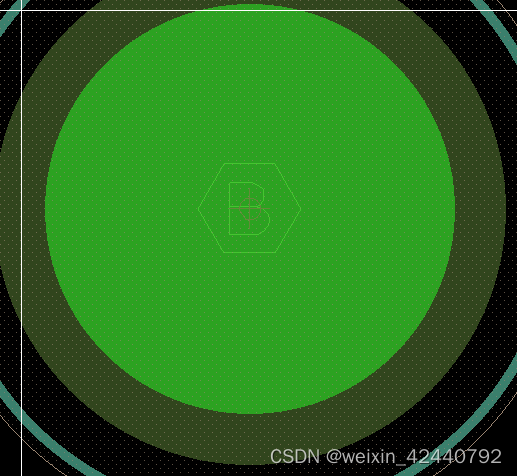

(4)、添加丝印层 Add -> Circle 在Options中设置,如下图

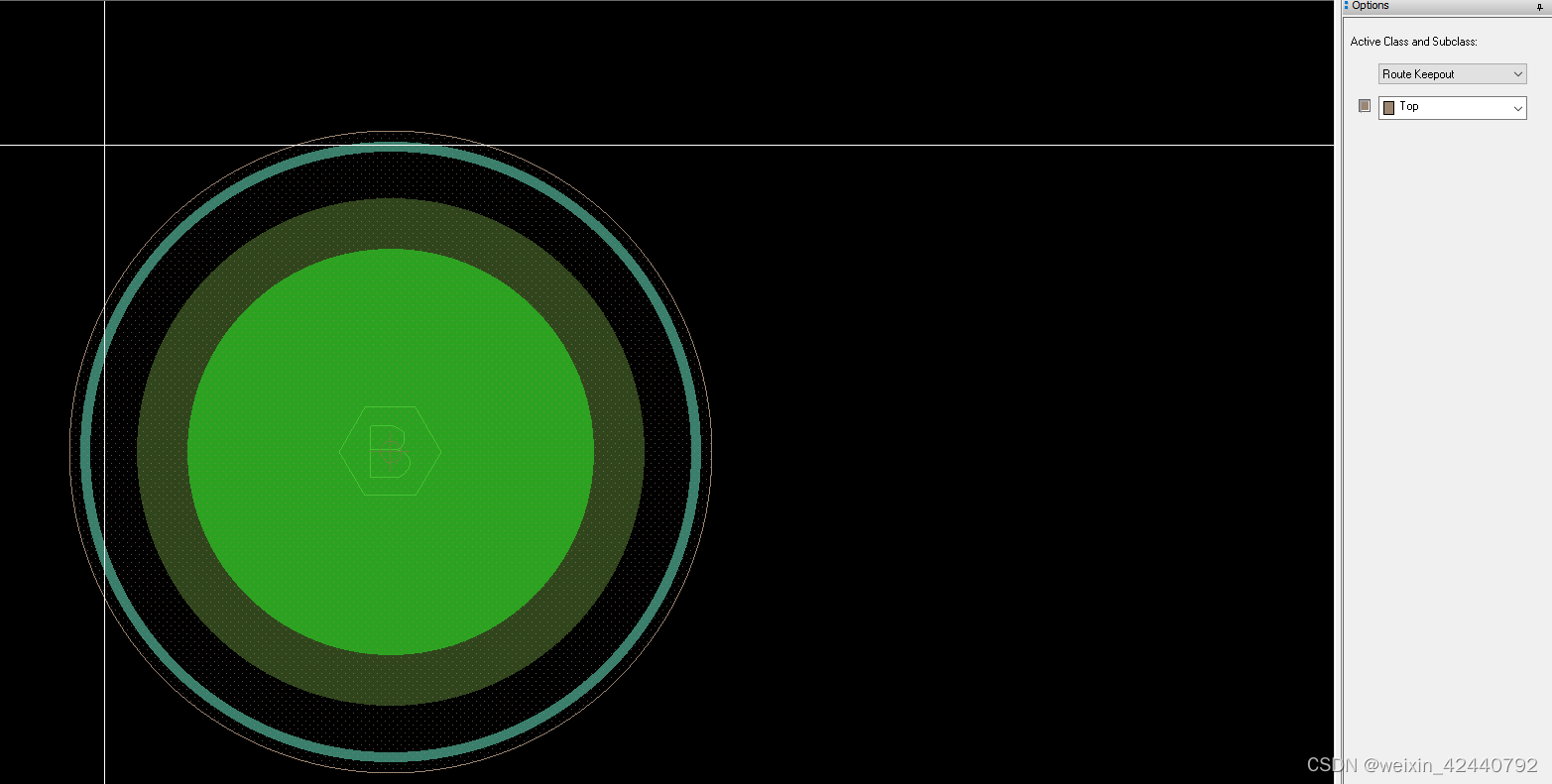

(5)、添加root keepout . Shape -> Circular 在Options中设置,如下图

保存MT30.

3、将定位孔放置到电路板中

打开你的电路图源文件.brd;

勾选之后直接拖到你的电路板中。

若是没有显示MT30,则需在路径中添加该文件所在文件夹

注意:如果勾选上Library上以后还是看不到机械孔,请确认 Setup -> User Preferences -> Paths -> Library 中 devpath 、padpath 、psmpath 、parampath中是否添加了你存放孔的路径。
