关联：TTL、安全二极管、GPIO、上拉电阻、adc、sck、scl、I2C

1.TTL肖特基触发器

将缓慢变化的模拟信号转换为数字信号，并存入存储器，便于后面读取

TTL 肖特基触发器通常是一种 双稳态电路，它能存储二进制状态（1 或 0）。它的工作原理是：

1. 状态存储：触发器有两个稳定的输出状态。当外部输入信号触发时，触发器会在这两个状态之间切换，并保持当前状态直到收到下一个触发信号。

2. 肖特基二极管的作用：肖特基二极管用于提高电路的开关速度。由于肖特基二极管的反向恢复时间非常短，因此它们能够更快速地响应输入信号，从而提高了整个电路的工作频率和性能。

3. 速度提升：肖特基技术通过减少晶体管基极的存储电荷，减少了电路的延迟，从而使触发器能够更快地响应输入信号。它们通常比标准 TTL 电路具有更快的响应时间和更高的频率。

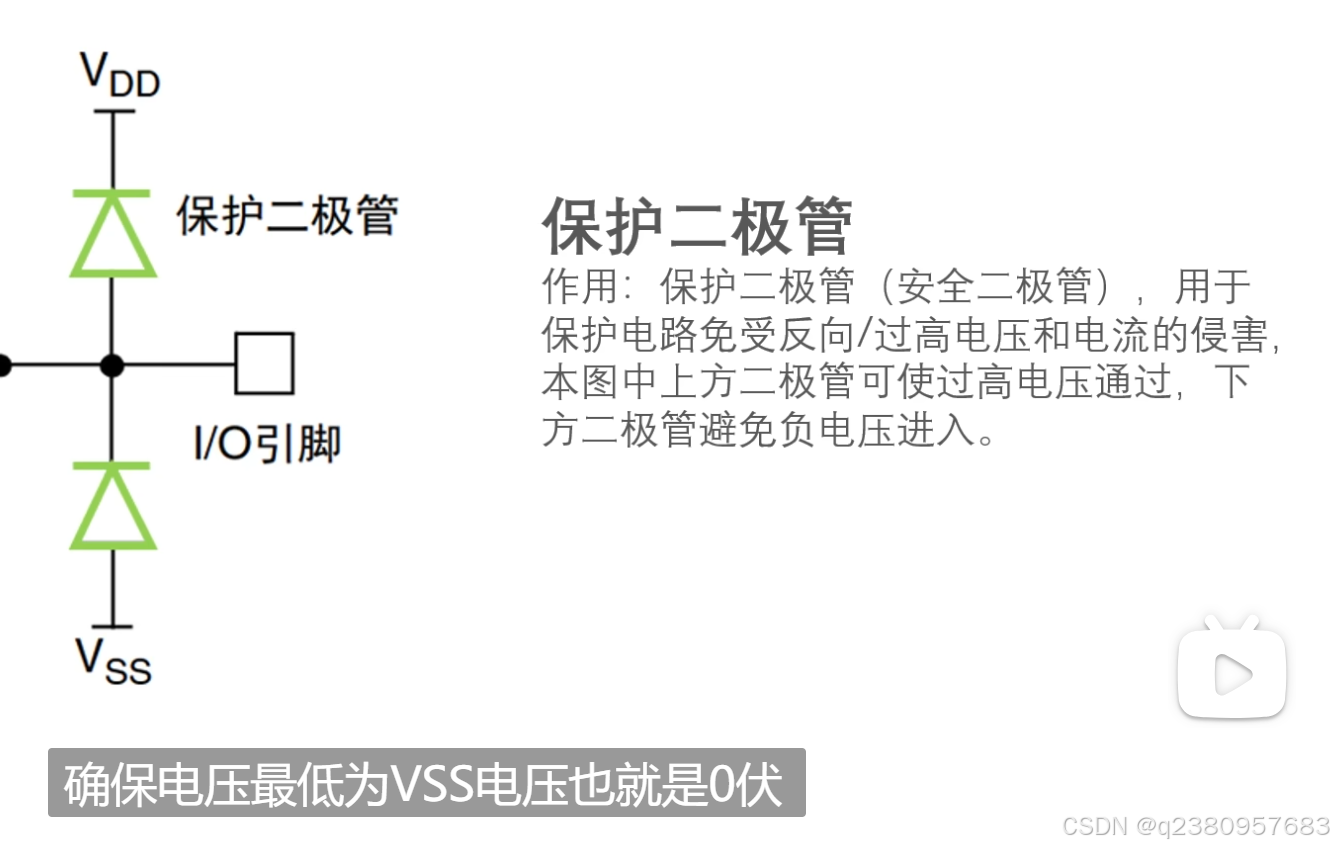

 2.保护二极管(安全二极管）

3.GPIO引脚

作用：用于芯片和外部硬件进行数据交互，能够输入输出或高低电平

4.上拉电阻

上拉电阻的工作原理：

基本概念：

• 上拉电阻是一个连接在信号线和电源（Vcc）之间的电阻。
• 它的作用是确保信号线在没有主动驱动时，能通过电阻将信号拉到高电平（通常是 Vcc）
• 在 开漏引脚 或 开集电极引脚 工作时，这种引脚通常在低电平时会驱动信号线，而在高电平时会进入高阻态（没有输出）。如果没有上拉电阻，信号线就会处于不确定的状态，容易受到噪声干扰。
• 上拉电阻提供了一个电流路径，使得信号线能被拉到高电平。

• 上拉电阻工作时：

•    当引脚处于 高阻态（High-Z） 时，信号线通过上拉电阻连接到 Vcc，确保信号线始终保持     高电平。
•    当引脚输出 低电平 时，信号线被拉低至 GND，并且上拉电阻不起作用。
•    当引脚输出 高电平 时，它会处于高阻态，信号线通过上拉电阻连接到 Vcc。

5.ADC（模数转换器，Analog-to-Digital Converter）

   是一种将模拟信号转换为数字信号的电子设备，广泛应用于微控制器、传感器接口、音频处理、图像处理等领域。

   ADC 的核心作用是将模拟电压（连续变化）转换为离散的数字值（通常为二进制数），以便数字电路进行处理。

6.SCK（Serial Clock，串行时钟）

       是用于同步串行通信协议中的时钟信号

       SCK 信号用于控制数据传输的时序

       它通常与 SPI（Serial Peripheral Interface）或 I2S（Inter-IC Sound）等协议中的数据传输一起使用

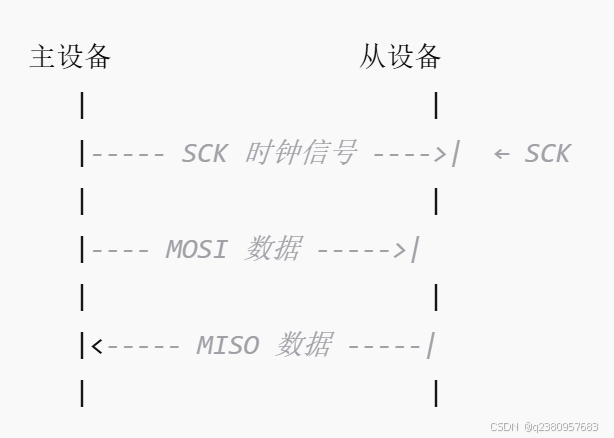

SCK 在不同协议中的作用：

7. I2C延迟

基于 I2C（Inter-Integrated Circuit）通信协议的设备中，设置 I2C 延迟 主要是为了保证数据传输的 稳定性、可靠性 和 兼容性，特别是在复杂的系统或长距离传输中。

①. 解决通信速度不匹配

不同的 I2C 设备可能支持不同的通信速率（时钟频率（SCL））。如果两个设备之间的时钟频率不匹配，或者其中一个设备无法按照高速度响应，可能会导致数据传输出错，甚至通信失败。

• 延迟设置的目的：通过在通信中加入适当的延迟，可以确保各设备按预期的速度响应，避免设备因过快的数据传输而丢失或错误地接收数据。
• 例如，某些从设备可能只能在较低的时钟频率下正常工作，如果主设备设置的时钟频率过高，可能会导致从设备无法及时处理接收到的数据。

②. 防止总线拥堵（Bus Contention）

I2C 总线是一个共享总线，多个设备通过 SDA（数据线） 和 SCL（时钟线） 进行通信。在数据传输时，如果多个设备同时试图占用总线，可能会发生冲突，导致数据传输失败或总线锁死。

• 延迟的作用：设置 I2C 延迟可以减少这种冲突的概率，尤其是在多个设备同时准备发送数据时。通过适当的延迟管理设备的响应时间，可以有效地避免总线的拥堵。
• 通过增加延迟，主设备和从设备之间的通信速度不会过于激烈，减轻了总线上的负担。

8. I2C 启动信号

在 I2C 总线中，启动信号（Start Condition） 是通过在 SCL 为高电平时，SDA 线由高电平跳到低电平 来表示的。这个信号告诉所有从设备，接下来将开始进行通信。

具体来说，启动条件 是通过以下操作实现的：

• SCL 线保持在高电平。
• SDA 线由高电平跳变到低电平（即，产生一个下跳沿）

启动信号的作用：

1. 告诉总线上所有设备准备开始通信：当主设备希望与某个从设备通信时，它会发送启动信号。此时，所有的从设备都知道有新的数据传输即将开始。
2. 避免误识别为数据：启动信号具有特别的时序，确保它不会被误认为是普通的数据传输。

停止条件（Stop Condition）：在 SCL 为高电平 时，SDA 从低电平跳到高电平。这告诉所有从设备通信已经结束。
