先和大家kuan两句，哈哈。因为之前参加智能车想用波形显示来调节PID，找了很多工具也没有成功，心里也知道串口一次就是只能发送八位数据，很多时候可以用字符显示16位的，但是就不是数据，而是字符串，字符串和数据最大的不同应该在于是否能计算的差别吧，所以字符串肯定是不能用图形表示的。之后看到山外这款串口助手虚拟示波器“类型”中明明有无符号16位的，但是查了很多资料都没有发送16位数据的代码，也在其中放弃过找寻其他的软件，但是心里又一直坚信着这款软件的功能应该不会骗我的，哈哈，就试了几次代码，发现终于成功了。好啦不多说上正题！

1.工具：山外多功能调试助手

下载地址：链接：https://pan.baidu.com/s/1m6wiImY1vgCWpbr1RvHGtg
提取码：9bvd
（免安装，打开就能用啦~）

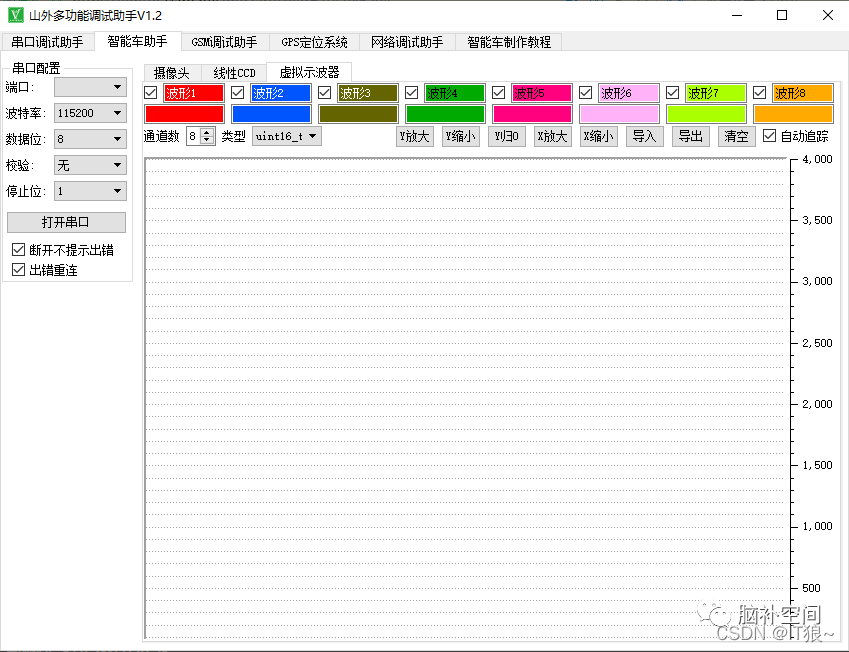

软件界面如图：
（如链接失效，请于公众号回复“山外助手”获取）

2.代码：

这里用虚拟示波器画出图形是有协议的，如代码中一样，先发送前命令{0x03,0xFC}；之后即发送对应的数据，以无符号 16 位为例，是先发送低八位，再发送高八位，其他的数据类型也是如此，由低八位到高八位发送数据，如 virtual_Osc_send_data 函数，当然，同时绘制多条波形图也是在这里，即用循环控制发送不同数组就 OK，如 virtual_Osc_send_array 函数；最后发送后命令{0xFC,0x03}，代表数据发送完成。
即发送格式：
前命令 {0x03,0xFC} +  由低 8 位依次到高 8 位的数据+ 后命令 {0xFC,0x03} 。（供大家参考，拿走不谢噢~）

#define uint  unsigned int
#define uchar unsigned char


void  UART_PutBuff(UARTx uart,uchar *array,uchar len)
{
   uchar i;
   for(i=0;i<len;i++)
   {
    UART_PutChar(uart,array[i]);
   }
}


void virtual_Osc_send_data(uint value)
{
   uchar value_h,value_l;
   uint8_t cmdf[2] = {0x03,0xFC};
   uint8_t cmdr[2] = {0xFC,0x03};
   UART_PutBuff(UART0,cmdf,sizeof(cmdf));
   value_h=value/256;
   value_l=value%256;
   UART_PutChar(UART0,value_l);
   UART_PutChar(UART0,value_h);
   UART_PutBuff(UART0,cmdr,sizeof(cmdr));
}


void virtual_Osc_send_array(uint *array,uchar len)
{
   uchar value_h[8],value_l[8],i;
   uint8_t cmdf[2] = {0x03,0xFC};
   uint8_t cmdr[2] = {0xFC,0x03};
   UART_PutBuff(UART0,cmdf,sizeof(cmdf));
   for(i=0;i<len;i++)
   {
      value_h[i]=array[i]/256;
      value_l[i]=array[i]%256;
      UART_PutChar(UART0,value_l[i]);
      UART_PutChar(UART0,value_h[i]);
   }
   UART_PutBuff(UART0,cmdr,sizeof(cmdr));
}


void virtual_Osc_Test(void)
{
  unsigned int MICVmin[8];
  while(1)
  {
    MICVmin[0]=ADC_Read(ADC0);
    MICVmin[1]=ADC_Read(ADC1);
    MICVmin[2]=ADC_Read(ADC2);
    MICVmin[3]=ADC_Read(ADC3);
    MICVmin[4]=ADC_Read(ADC4);
    MICVmin[5]=ADC_Read(ADC5);
    MICVmin[6]=ADC_Read(ADC6);
    MICVmin[7]=ADC_Read(ADC7);
    virtual_Osc_send_array(MICVmin,8);
  }
}

3.说明：

（这里也要细心噢~）

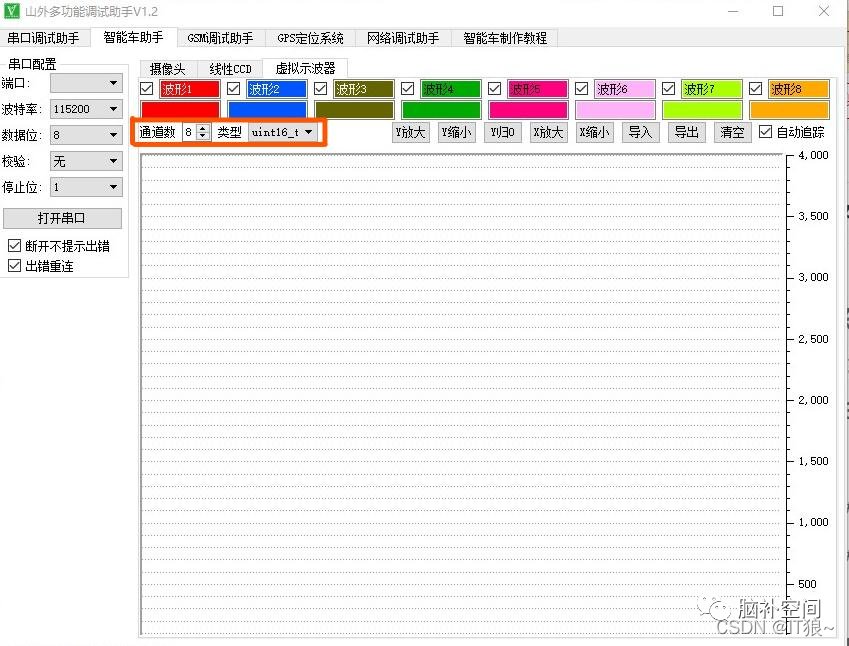

定义了同时发送的数组个数以及数据类型要和软件对应，比如同时发送8个数组，发送的数据类型为无符号16位数，即如图设置：

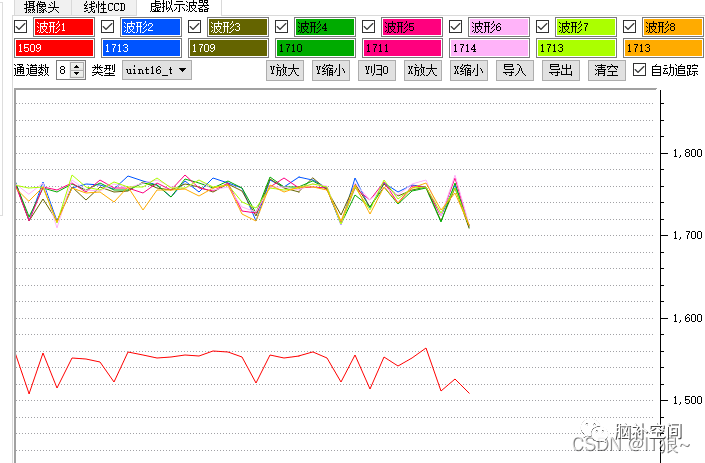

4.运行效果：

（当当当 当~，这不就出来啦）

5.现在我们就可以愉快地用串口发送数据用图形表示出来啦~
