这里首先稍微介绍一下两个软件的概念。cubemx是一款辅助keil开发的图形操作软件，简化了在keil中的操作。其用于对芯片的模块一些基础和通用配置做了统一管理，通过图形画界面的模块配置自动生成模块初始化部分的代码，减少代码开发在配置上的重复操作。使得代码开发流程在有底层库的基础上，又有了驱动层上的辅助，这样学习者基本只需编写模块的执行逻辑便可实现开发。

说明：本篇不涉及软件安装内容与cubemx的java插件相关配置。

cubemx基础配置：

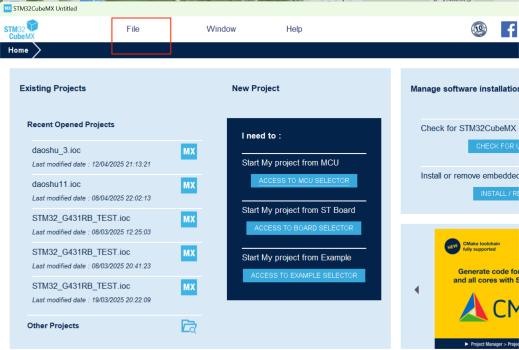

1.新建工程：file->new file;

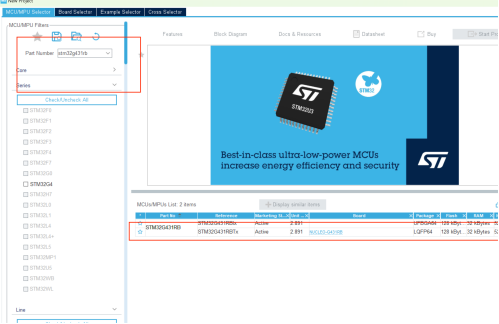

2.选择芯片：搜索芯片stm32g431rxt6，双击右下脚对应芯片选项栏;

3.时钟与时钟树：

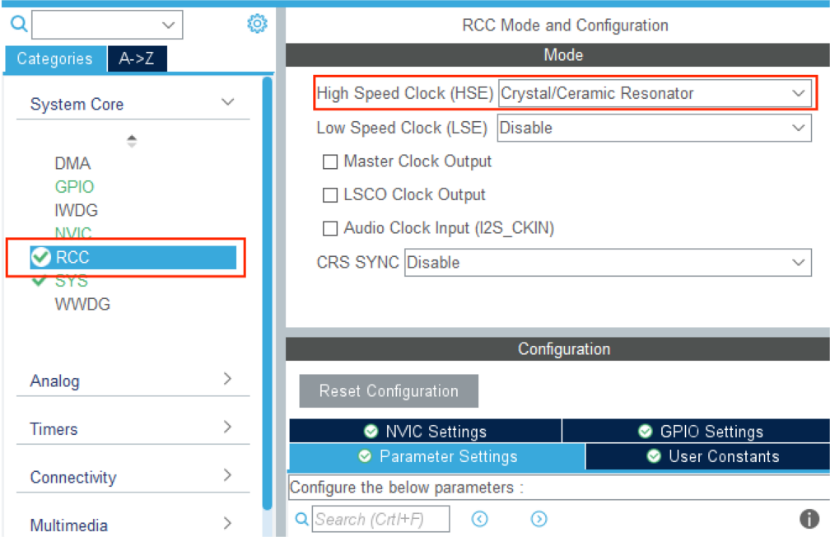

3.1 pinout & configuaration -> RCC->配置高速时钟（High sppeed clock）为晶振时钟(crystal /ceramic resonator)；

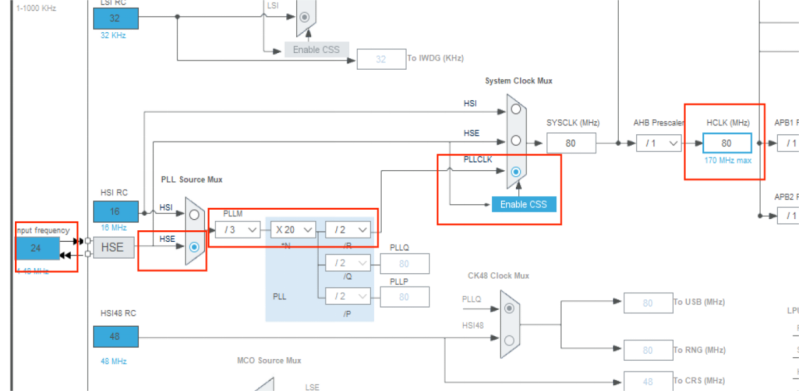

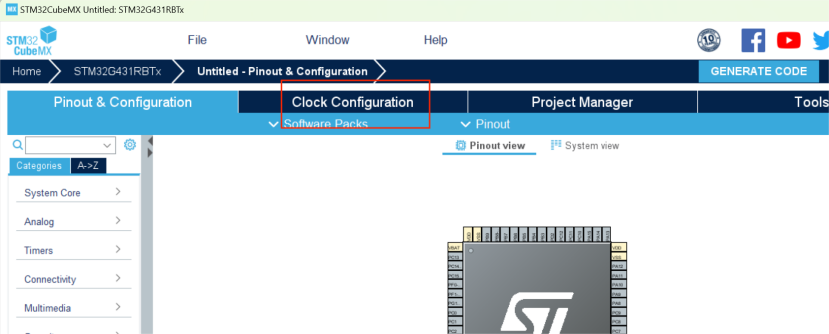

3.2 时钟树配置：（clock configuartion界面）

1.修改修改高速时钟；

2.配置输入晶振频率24MHz；

3.选择PLLCLK分频模式，配置分频系数

PLLM：/3,

*N:x20,

/R:/2；

过程：24/3*20/2 = 80;

4.配置HCLK 频率80MHz;

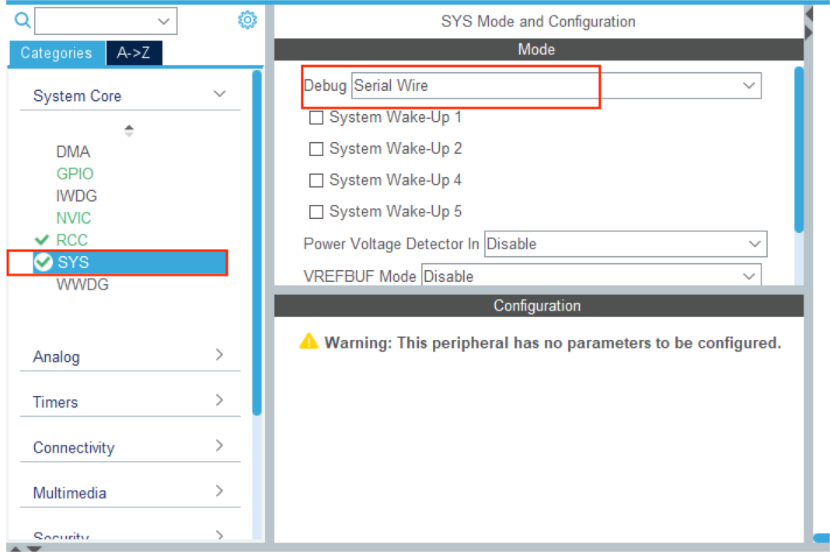

4. sys系统调试协议：

Debug:serial Wire;

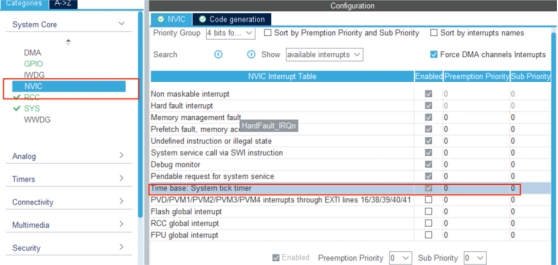

5.滴答定时器优先级NVIC

配置定时器（time basic system tick）为最高优先级。//这里解释一下， system tick与uwTick（HAL_Get_Tick()）系统定时器有关，我的项目为了简单偷懒，需要定时器的地方都用了uwTick替代。因为“系统滴答定时器主要用于简单的定时！如果需要复杂的中断处理，请使用其他定时器”。所以如果想用直接TIM定时器定时的可以不用配置。

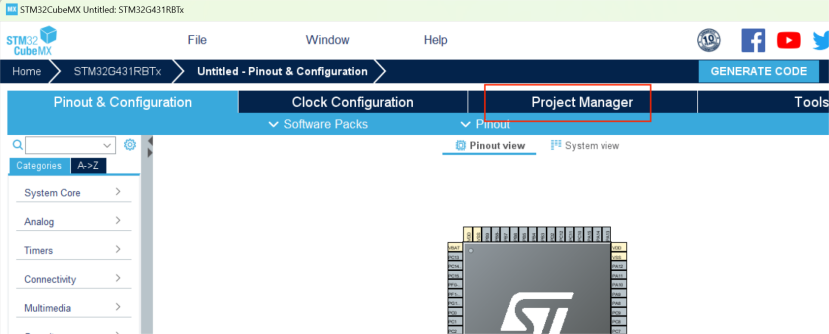

6.工程配置：（project manager界面）

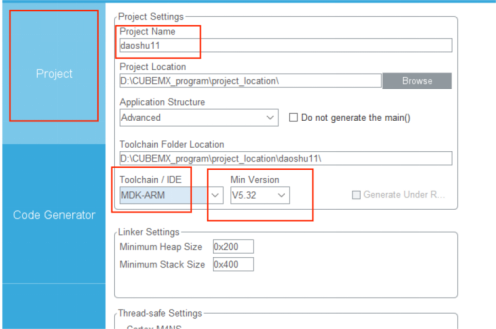

1.Project栏:

1.2 工程命名 “test_file”；Tool chain :MDK-ARM；检查版本；

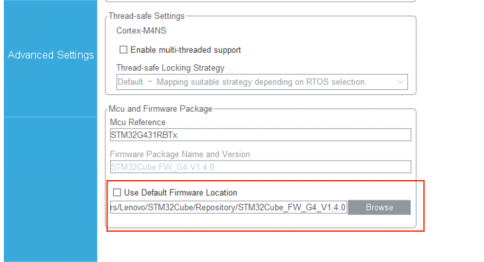

1.2.取消勾选use defalut firmware location；点击browse更新芯片包地址；

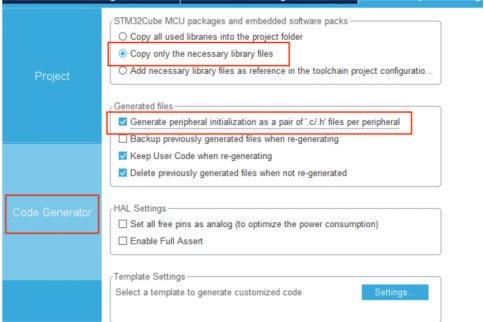

2.code generater栏

2.1 修改选项为copy only the nessary library files 库文件生成；只生成（复制）有效文件；

2.2 修改选项为generate peripheral initializtion as a pair of ".c/.h"files per peripherial  生成外设初始化.c/.h文件。

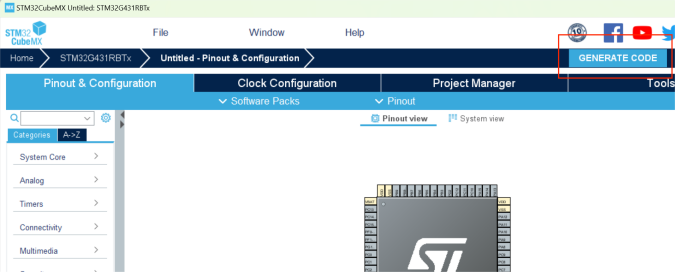

6.点击生成代码（generate code）：生成后打开工程（open project）。进入MDK文件夹中，打开uvision就完成了cubemx配置的全部内容了。

Keil初始化配置：

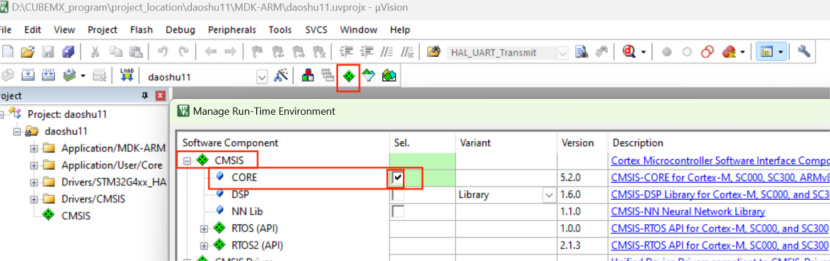

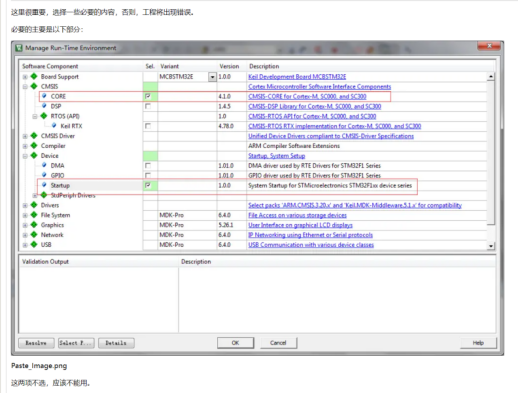

1.取消勾选（绿色饼干）中的software component->cmsis ->CORE->sel:5.2.0；取消后工程栏的绿色饼干会消失；

相关资料：

使用Keil uVersion MDK 5自带的CMSIS Driver建立STM32工程 - 一郎哥哥 - 博客园

2.魔术棒相关配置：

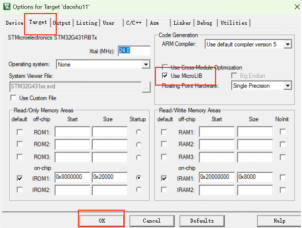

2.1在Target界面：勾选microlib,完成后OK确认;(注意cubemx刷新后的复位，有时需要重新勾选)

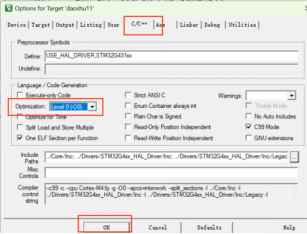

2.2 C/C++界面：Optimization 选择level 0(-O0)，完成后OK确认;

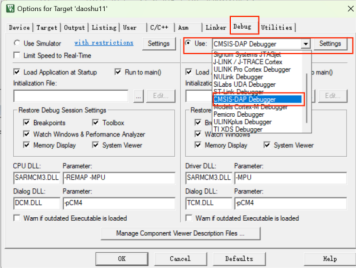

2.3 Debug界面：

1.代码下载器选择CMSIS-DAP Debugger；

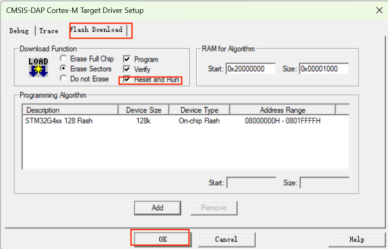

2.进入setting:（在Flash Download 界面可以看见Programing Algonth中的芯片连接成功，显示了芯片型号）。

 在Trace界面修改core clock时钟为80.00000MHz，以时序正确;在Flash Download 界面勾选Reset and Run 保证可以连续烧录程序;完成后选择OK确认；

这里就基本完成了keil的配置。可以先点击编译检查一下。

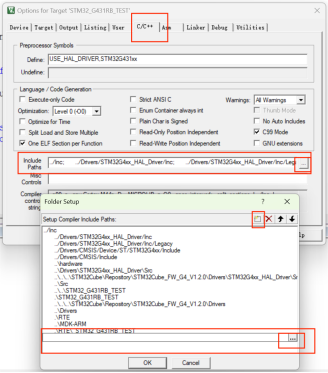

3.配置链接外部文件：魔术棒->C/C++，在工程目录新建app文件夹存放用户的代码文件；

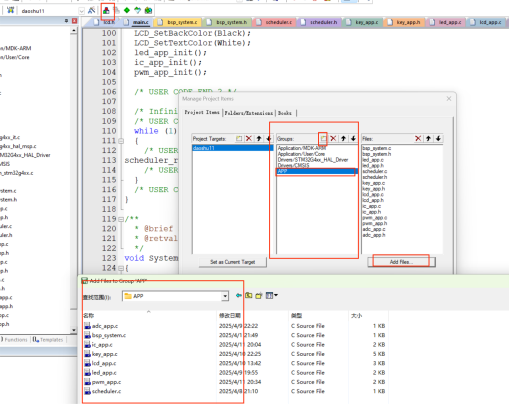

4.在文件箱（品字形）上给新建的文件夹添加.c/.h程序文件。

以上便是，cubemx及keil新建工程的全部内容了。
