一、引言

GPIO，作为STM32中最常用最简单的外设，常用来作为按键输入、引脚输出等。其电子原理图我也看不懂，读者有兴趣的话可自行研究。但这不影响使用。

GPIO作为输入/输出各有四种工作模式：

输出：开漏输出，推挽输出，复用开漏输出，复用推挽输出

输入：模拟输入，浮空输入，上拉输入，下拉输入

至于每种工作方式之间的具体区别，我也没有仔细研究过，在后续介绍中会按照我自己的经验介绍各种模式的实际工作场景，以及配置方法。

二、基于标准固件库配置GPIO输出

1. 看原理图

本次测试内容为通过GPIO输出，点亮LED，蜂鸣器发声，我的开发板上有两个LED，一个蜂鸣器，相应引脚为：

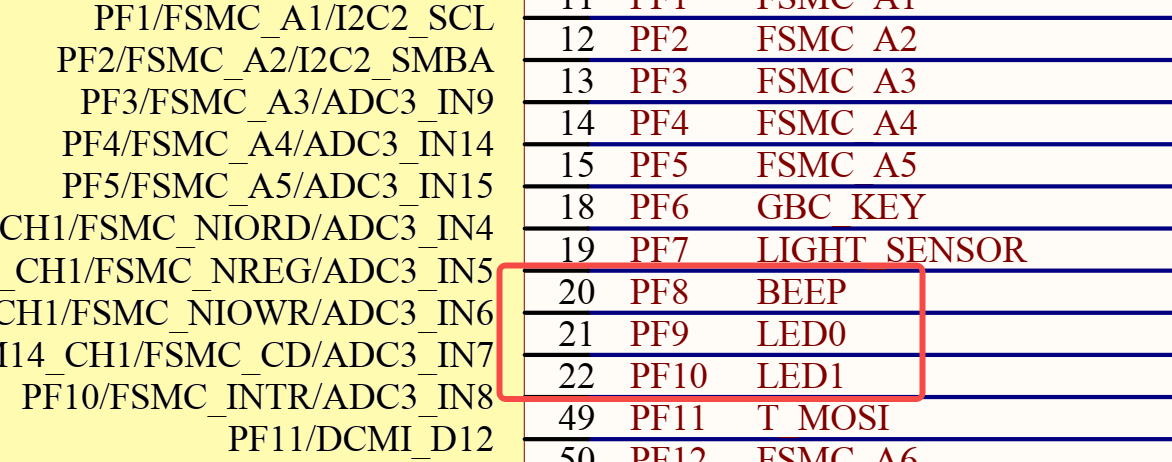

LED0-->PF9, LED1-->PF10, BEEP-->PF8

连接方式为：

图中可看出，LED外部通过上拉电阻连接至3.3V电源，因此，若要使灯亮，相应引脚应拉低，使LED两边形成电势差，若要灯灭，相应引脚应拉高，使LED两边没有电势差

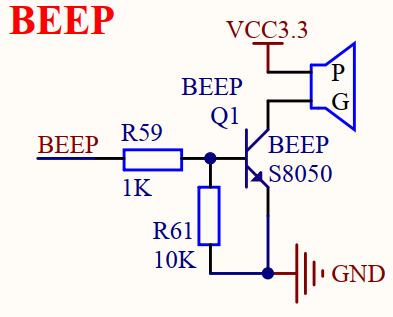

图中可看出，通过控制相应引脚，进而控制三极管的导通，使得蜂鸣器发声。NPN三极管基极电压增大，三极管导通，也即是，PF8引脚拉高，蜂鸣器发声，拉低，蜂鸣器不发声。

2. 添加工程文件

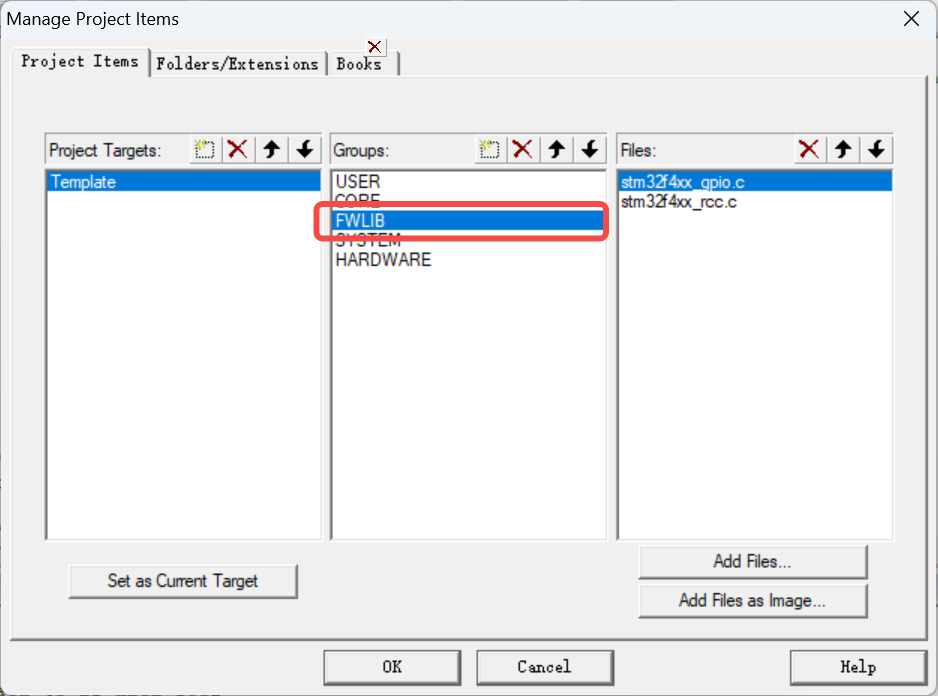

本次实验，需要用到GPIO、时钟，选择相应库函数，将其添加至工程中。按照之前所说，库函数放置在FWLIB文件路径中，也需添加进相应的Group中。在建立模板工程时，该路径下所有的库函数均可添加进工程，这样后续开发方便，但是编译慢，且占用内存大。

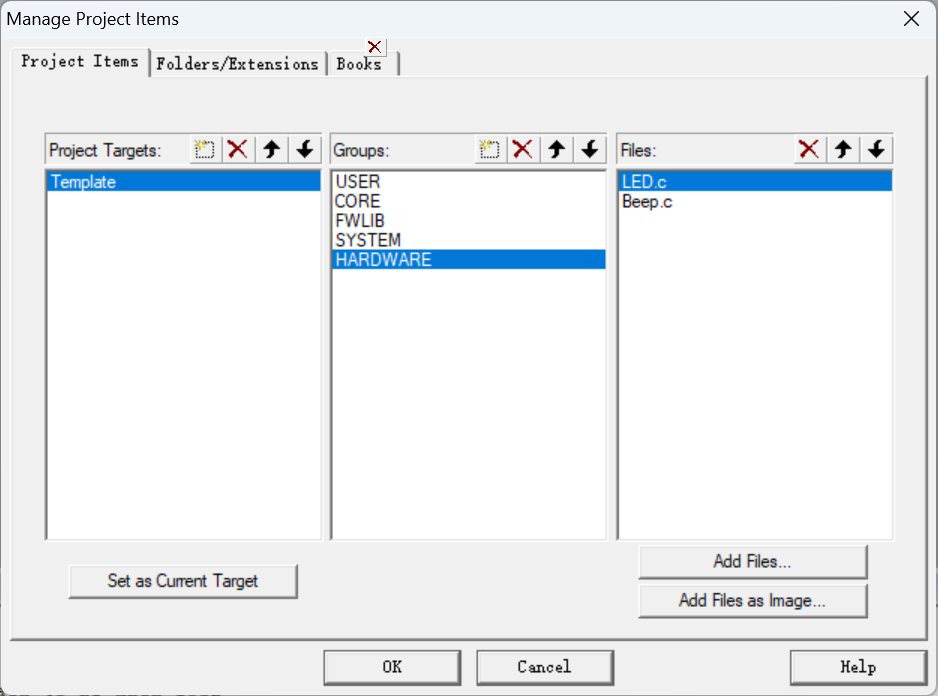

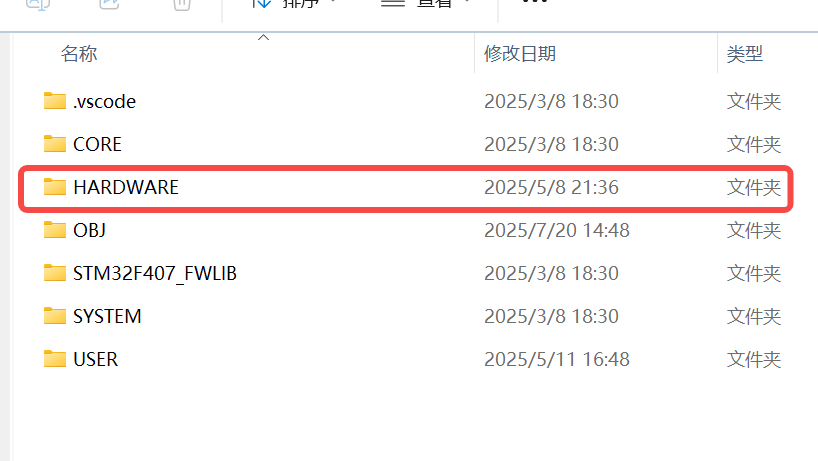

 添加好标准库后，还需要新建文件用来存储LED\BEEP的配置代码，我们将其放在HARDWARE文件夹中，Keil工程中同样需要添加Group

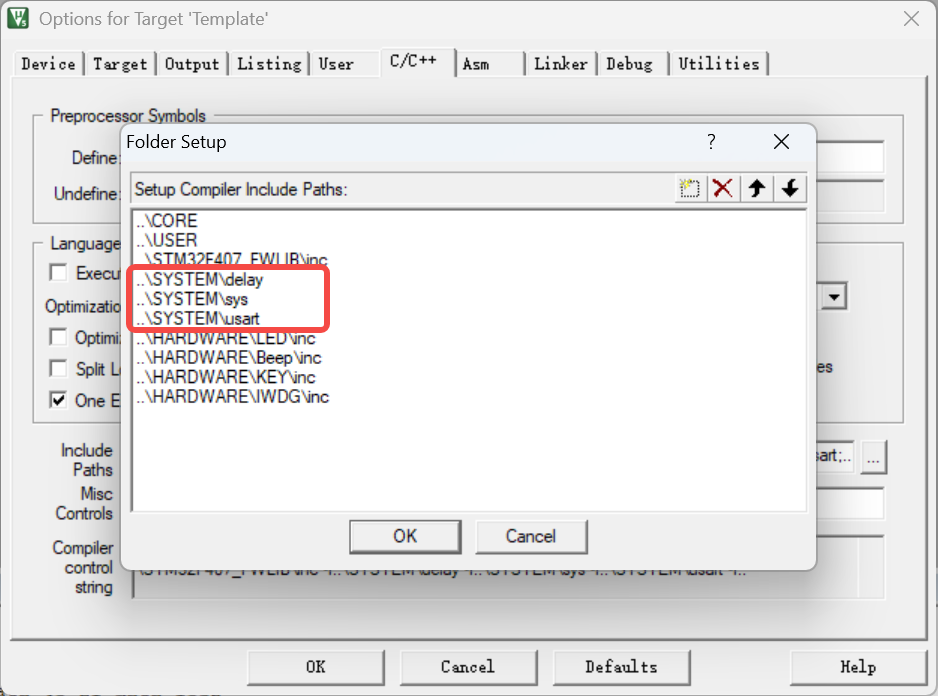

 我将每个模块的.c/.h文件分别放在了src/inc文件夹中，对于.h文件，需要添加编译路径

3. 编写代码

在LED.c中，代码如下：

#include "LED.h"

/*LED0: GPIO_PF9; LED1:GPIO_PF10*/
static GPIO_InitTypeDef LED_init_str =
{
    GPIO_Pin_9 | GPIO_Pin_10,
    GPIO_Mode_OUT,
    GPIO_Fast_Speed,
    GPIO_OType_PP,//推挽输出
    GPIO_PuPd_UP,
};

void LED_init(void)
{
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);//开启PortF时钟
    GPIO_Init(GPIOF,&LED_init_str);//初始化PortF

    LED0_OFF();
    LED1_OFF();//初始化后默认LED不亮
}

void LED0_ON(void)
{
    GPIO_ResetBits(GPIOF,GPIO_Pin_9);//开启LED0，将PF9拉低
}
void LED1_ON(void)
{
    GPIO_ResetBits(GPIOF,GPIO_Pin_10);//开启LED1，将PF10拉低
}
void LED0_OFF(void)
{
    GPIO_SetBits(GPIOF,GPIO_Pin_9);//关闭LED0，将PF9拉高
}
void LED1_OFF(void)
{
    GPIO_SetBits(GPIOF,GPIO_Pin_10);//关闭LED1，将PF10拉高
}

LED.h中，代码如下

#ifndef _LED_H_
#define _LED_H_
#include "stm32f4xx_rcc.h"
#include "stm32f4xx_gpio.h"

extern void LED_init(void);
extern void LED0_ON(void);
extern void LED1_ON(void);
extern void LED0_OFF(void);
extern void LED1_OFF(void);

#endif

在Beep.c中，代码如下

#include "Beep.h"
/*BEEP: GPIO_PF8;*/
static GPIO_InitTypeDef BEEP_init_str =
{
    GPIO_Pin_8,
    GPIO_Mode_OUT,
    GPIO_Fast_Speed,
    GPIO_OType_PP,//推挽输出
    GPIO_PuPd_UP,
};
void BEEP_init(void)
{
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);//开启PORTF时钟

    GPIO_Init(GPIOF,&BEEP_init_str);//初始化相关引脚
}
void BEEP_ON(void)
{
    GPIO_SetBits(GPIOF,GPIO_Pin_8);//蜂鸣器发声，将PF8拉高
}
void BEEP_OFF(void)
{
    GPIO_ResetBits(GPIOF,GPIO_Pin_8);//蜂鸣器关闭，将PF8拉低
}

在Beep.h中，代码如下

#ifndef _BEEP_H_
#define _BEEP_H_
#include "stm32f4xx_rcc.h"
#include "stm32f4xx_gpio.h"

extern void BEEP_init(void);
extern void BEEP_ON(void);
extern void BEEP_OFF(void);
#endif

 而后，便可在main.c中进行相关逻辑编写

#include "LED.h"
#include "Beep.h"

int main(void)
{
    int cnt = 0;
    {
        // Initinal Functions
        LED_init();
        BEEP_init();
    }

    while (1)
    {
        // LED & BEEP Test
        LED0_ON();
        LED1_ON();
        BEEP_ON();

        for(cnt = 0;cnt <=1000000;cnt++)
        {
           //delay, do nothing
        }

        LED0_OFF();
        LED1_OFF();
        BEEP_OFF();

    }

}

4. SYSTEM文件夹

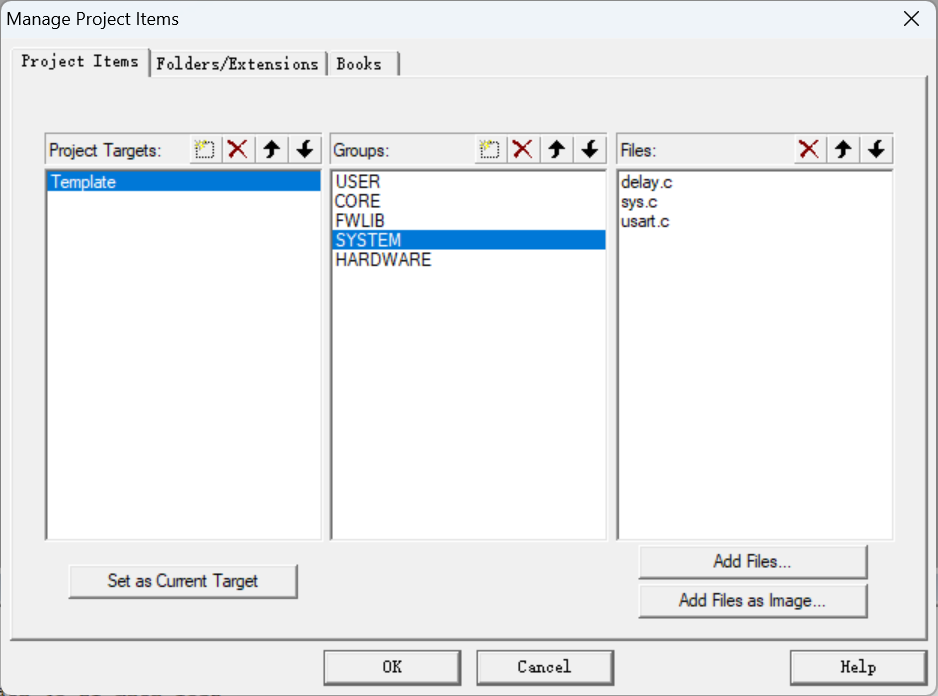

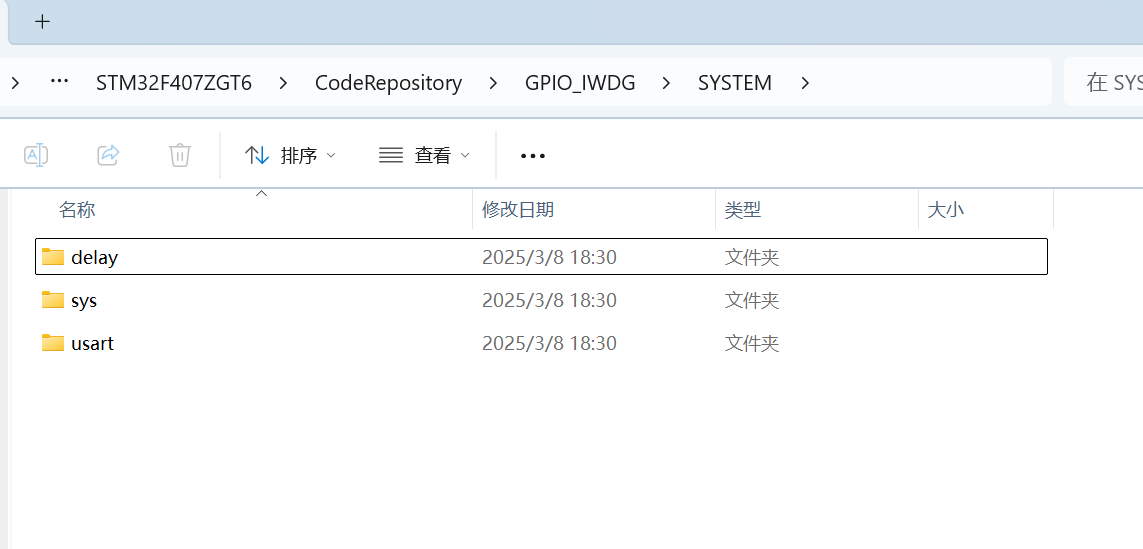

 正点原子官方提供了SYSTEM文件夹，包括usart\delay\sys，可以给开发提供很多便利，也可以添加进工程





其中，usart文件夹为串口相关，后续再介绍，delay文件夹中利用系统滴答定时器(SysTick)，实现了一些延时函数，sys文件夹中为位带操作，添加后，main.c文件中的代码便可修改为

#include "LED.h"
#include "Beep.h"
#include "Key.h"
#include "sys.h"
#include "delay.h"

int main(void)
{
    {
        // Initinal Functions
        delay_init(168);
        LED_init();
        BEEP_init();
        KEY_init();
    }

    while (1)
    {
        // LED & BEEP Test
        PF8 = 1;
        PF9 = 0;
        PF10 = 0;

        delay_ms(500);

        PF8 = 0;
        PF9 = 1;
        PF10 = 1;

    }

}

合理利用SYSTEM文件夹，会让代码变得更加方便。另外，关于位带操作，即通过宏定义与地址转换关系，直接使用宏定义对寄存器进行操作，而不需要调用库函数；直接将寄存器地址作为宏定义进行操作；具体可自行查阅资料。关于系统嘀嗒定时器，后续会单独写文章介绍。

三、基于CubeMx实现GPIO输出

上篇文章中提到，CubeMx作为图形化代码生成工具，简单明了的便能配置好外设驱动。如何使用CubeMx实现GPIO输出点亮LED呢？

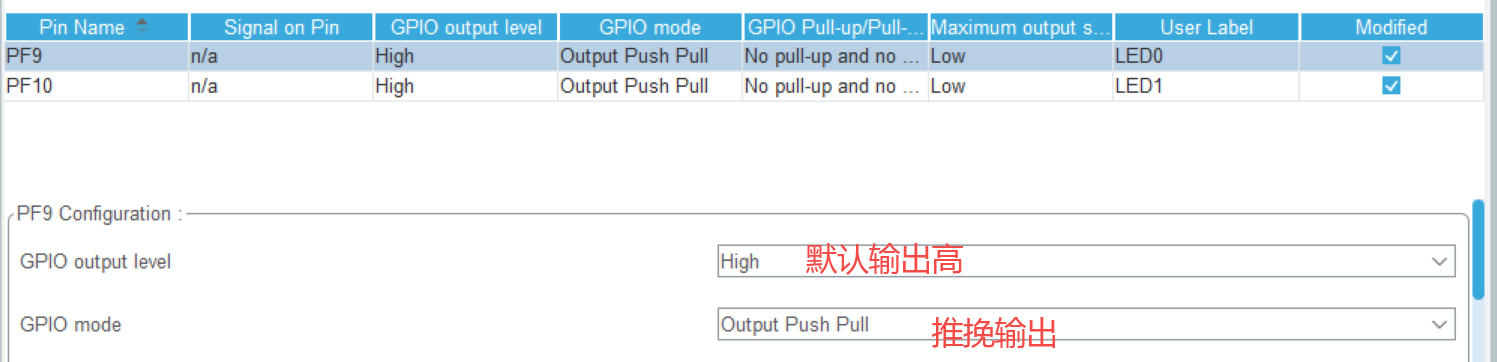

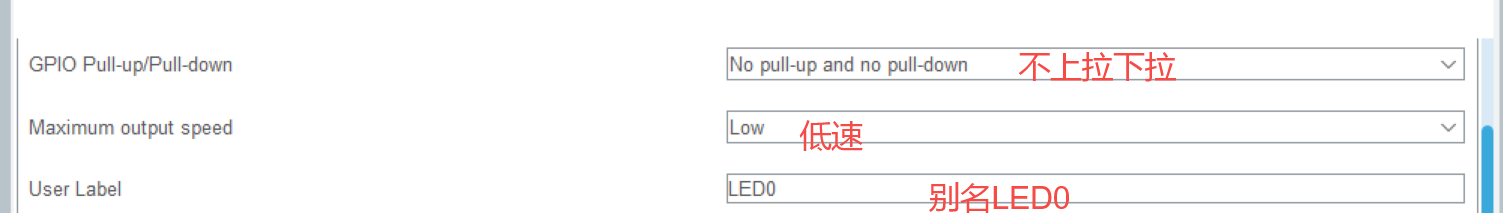

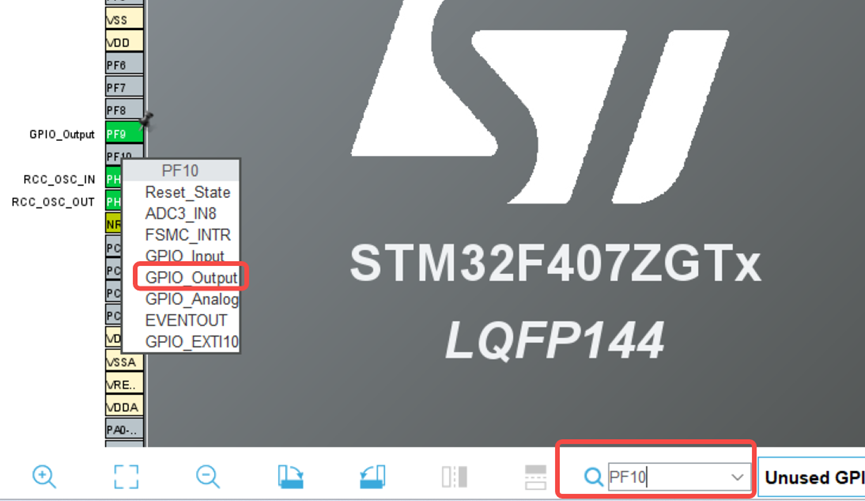

打开上篇文章所建立的CubeMx工程，配置GPIO

而后便可生成代码。

在HAL库中

HAL_GPIO_TogglePin(): 翻转GPIO状态

HAL_Delay(): 使用SYSTICK实现毫秒盲等延时

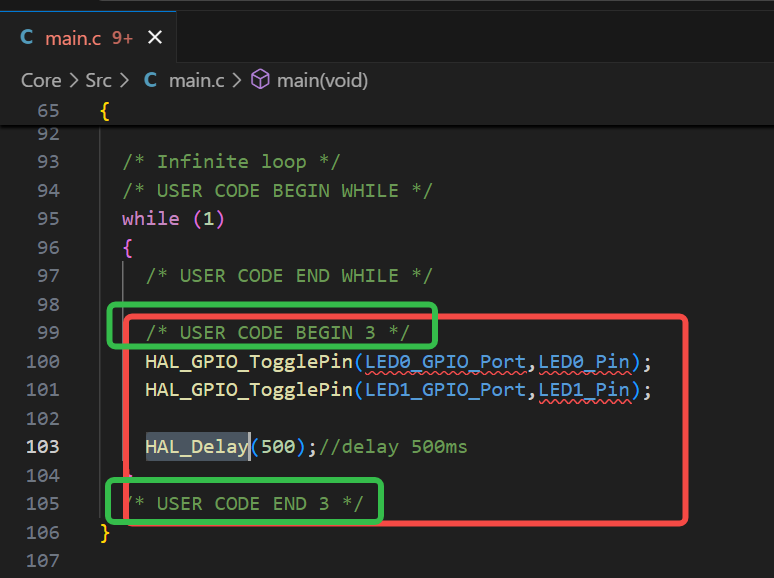

注意：用户代码必须放在/* USER CODE BEGIN 3 */和/* USER CODE END 3 */中间(手写的函数在区域4)，否则会将用户原代码覆盖掉，宏定义、全局变量以及#include等预处理命令同理

而后便可编译烧录运行。

四、结语

GPIO是STM32最简单最基础最常用的外设，本文讲述了基于固件库、基于CubeMx软件的HAL对其的输出开发点亮LED，在标准固件库中，介绍了正点原子SYSTEM文件夹，合理运用该文件夹会让代码变得更加简介、便利。

关于GPIO输出、系统滴答定时器的内容回在后续文章中介绍
