概述

本文主要介绍嵌入式操纵系统的前后台系统的内容，包括基本定义，架构实现关键性技术等内容。

1  基本概念

前后台系统（Foreground-Background System）是嵌入式开发中最基础的系统架构模式，也称为超级循环系统（Super Loop）。

1）核心特征

• 前台（Foreground）：中断服务程序（ISR），处理异步事件    --- 中断级别运行

• 后台（Background）：主程序无限循环，处理非实时任务         --- 任务级别运行

• 无任务调度：依赖循环轮询处理任务

• 无优先级机制：任务执行顺序固定

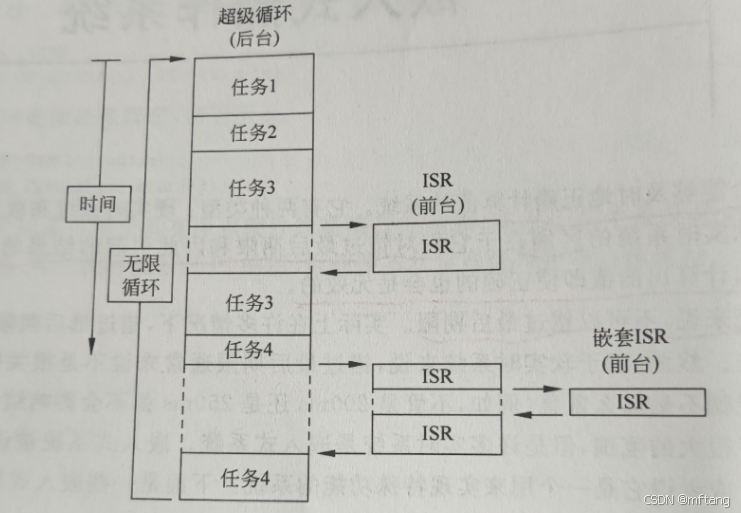

 2）前后台系统的架构

 3）与RTOS方案对比

对比维度	前后台系统	RTOS系统
响应速度	中断级响应最快	受调度器影响
多任务处理	线性轮询	并行任务
内存占用	极少（无TCB等开销）	至少2-10KB RAM
开发难度	简单	需理解调度机制
可维护性	复杂逻辑难扩展	模块化设计

2 嵌入式的前台系统

2.1 前台系统基本概念

前台系统（Foreground System）是指完全依赖中断驱动的嵌入式系统架构，所有功能均由中断服务程序（ISR）直接处理，通常没有主程序循环或仅有极简的背景任务。前台系统是嵌入式领域最精简的架构范式，其核心在于完全中断驱动的设计哲学。与常规前后台系统不同，真正的前台系统甚至不需要后台循环，仅保留必要的硬件初始化代码，之后CPU即进入永久休眠状态，完全依靠中断唤醒处理。

核心特征

• 纯中断驱动：无后台主循环或仅有空循环

• 事件触发：所有操作由硬件中断发起

• 极致实时性：响应延迟仅取决于中断延迟

• 资源占用极低：适合超低功耗场景

 2.2 架构实现模式（范例）

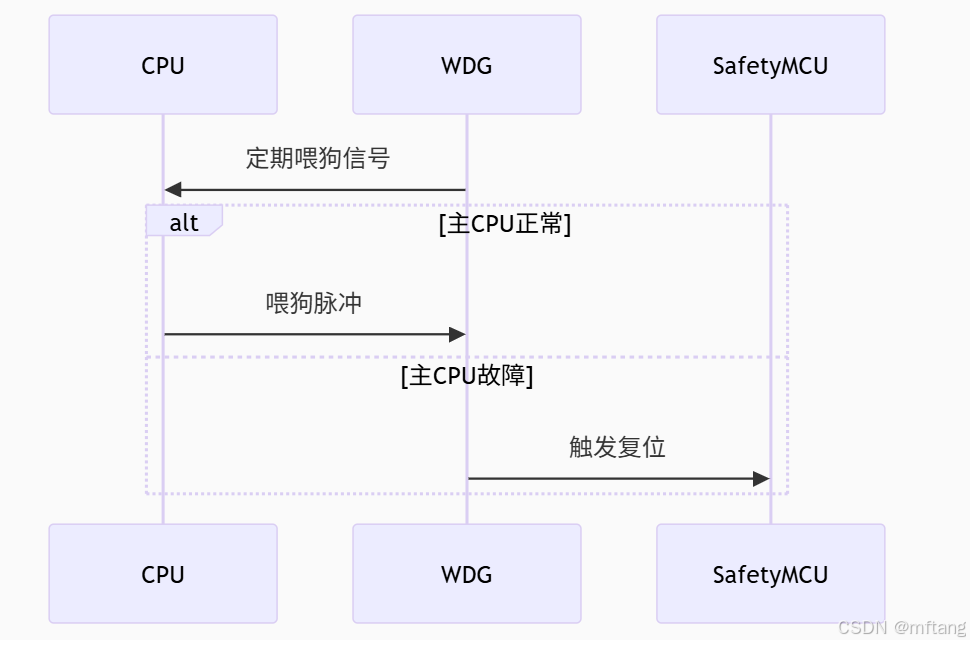

范例-1：

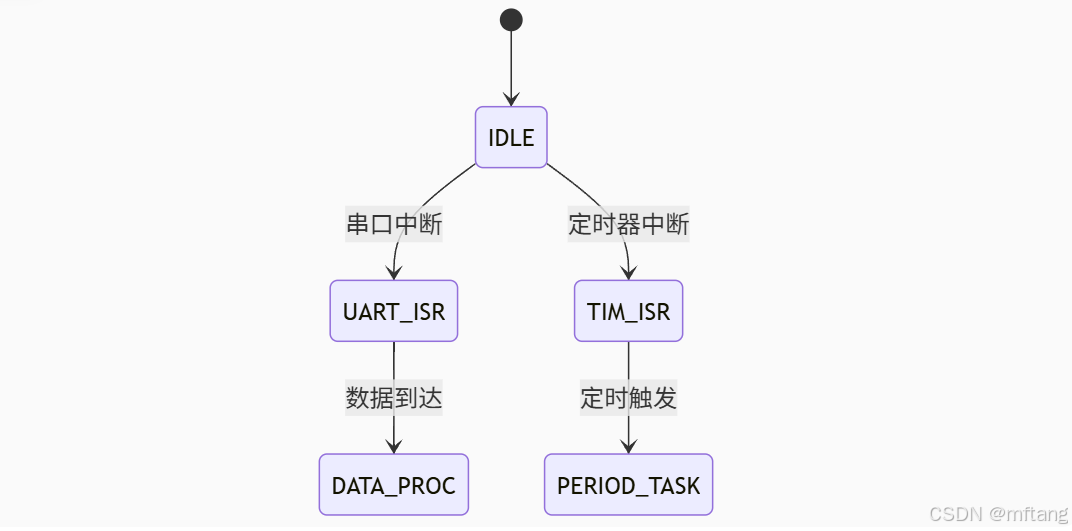

范例-2：

  2.3 中断负载均衡表（范例）

中断源	触发频率	执行周期	建议优先级
USB HS	1MHz	<200ns	0 (最高)
ETH MAC	100KHz	<2μs	1
UART	115.2Kbps	<10μs	3

 2.4 性能极限

1）中断延迟测试（Cortex-M7 @480MHz实测数据：）

中断类型	无嵌套延迟	三级嵌套延迟
GPIO	23ns	89ns
SPI	42ns	128ns
DMA	38ns	115ns

2） 功耗优化对比

工作模式	STM32U5电流	唤醒时间
Run @80MHz	4.2mA	-
Sleep	1.8mA	120ns
Stop2	12μA	2.1μs
Standby	0.8μA	45ms

3 嵌入式的后台系统

3.1 后台系统基本概念

后台系统（Background System）是嵌入式系统中持续运行的基础处理层，通常表现为一个无限循环的主程序，负责处理非实时性任务、状态维护和资源管理.

如果让一个事件后台运行，该事件只有在轮到后台程序执行时才能被处理，这样的系统成为：任务级别响应。任务的响应时间取决于后台循环的时间。

核心特征

• 主循环架构：以while(1)为核心的执行框架

• 非实时处理：执行时间弹性较大的任务

• 资源管理中心：管理内存、外设等系统资源

• 任务协调者：与前台中断协同工作

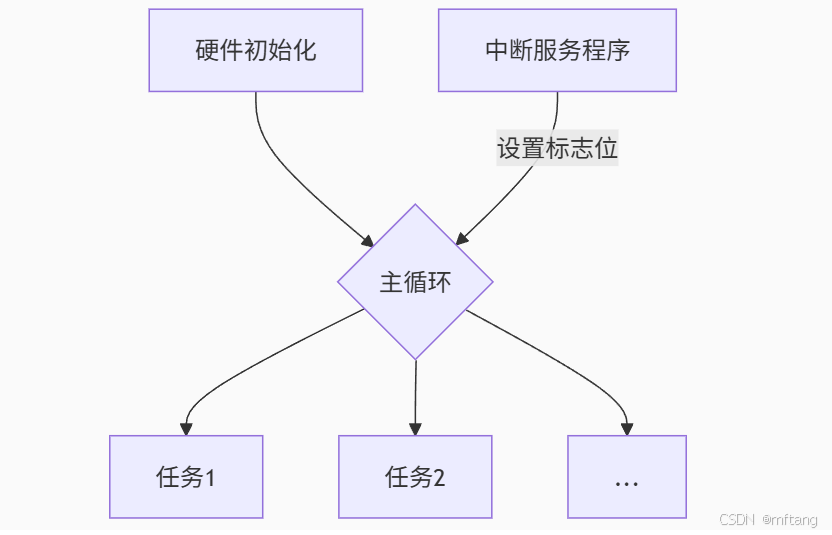

 3.2 典型架构实现

3.3 关键技术特性

(1) 任务调度策略

调度方式	实现方法	适用场景
轮询调度	顺序执行各任务	简单控制系统
时间触发	基于定时器触发	周期性任务
优先级调度	条件判断优先级	混合型系统
