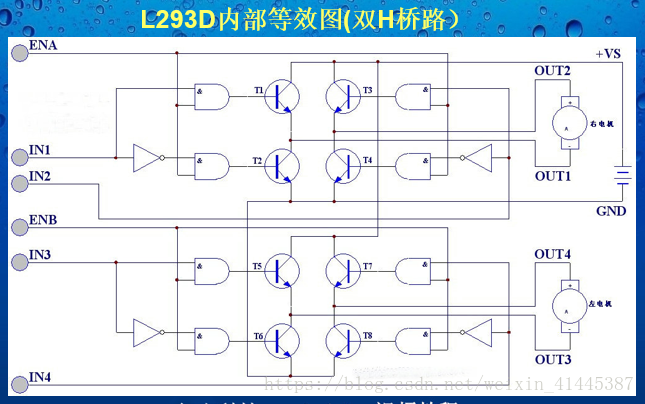

电机L298N驱动模块：（图为L293和L298类似）

内部是含有NPN结构的三极管

1）负责变压电压由12V变到5V：

2）控制两个步进电机

引脚分析：

IN1,IN2,IN3,IN4  电机驱动模块的输入端口：

ENA, ENB 使能端口

12V电压端口  GND  5V电压端口  （变压作用）

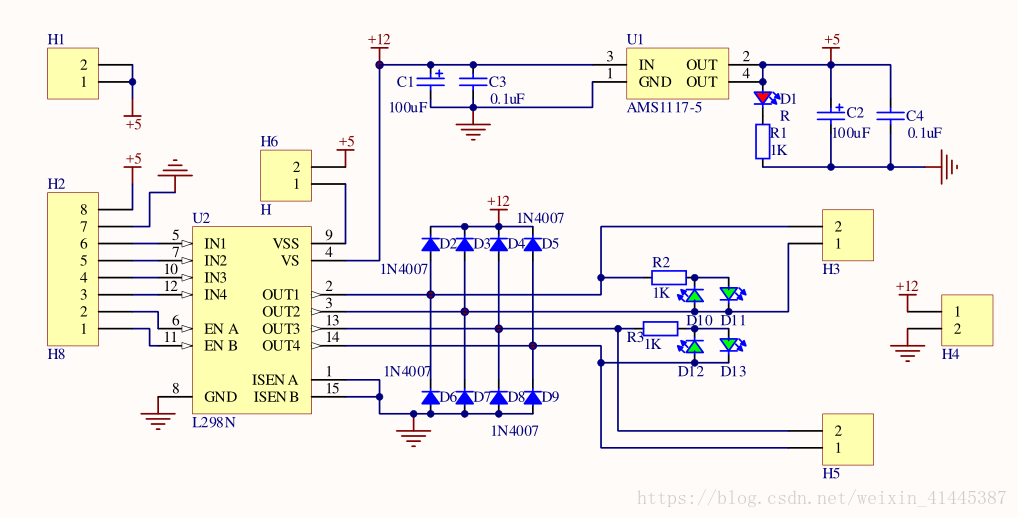

这里贴上原理图

红外对管模块：

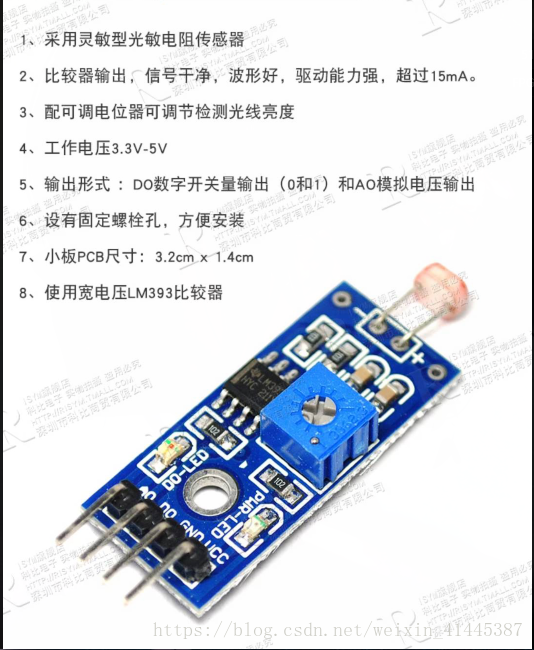

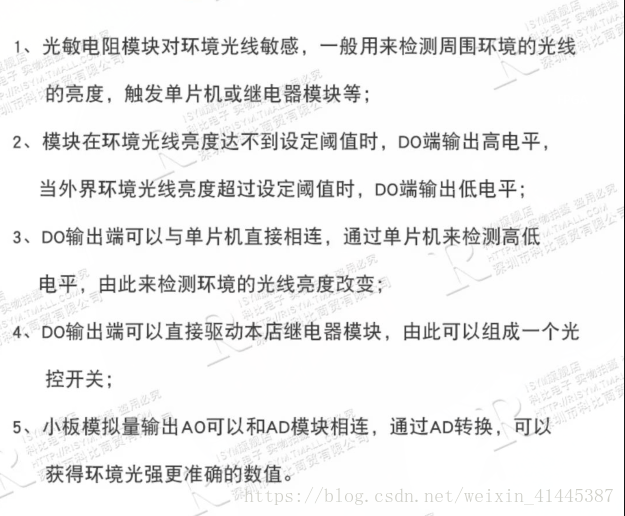

适用原理和方法：

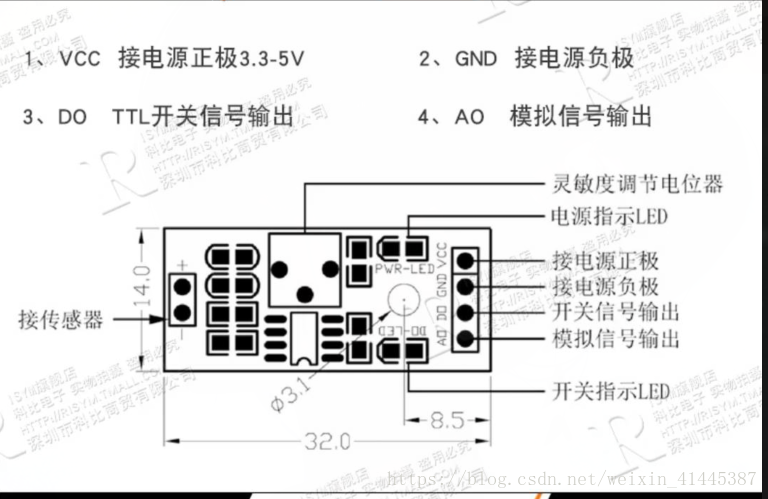

引脚分析：

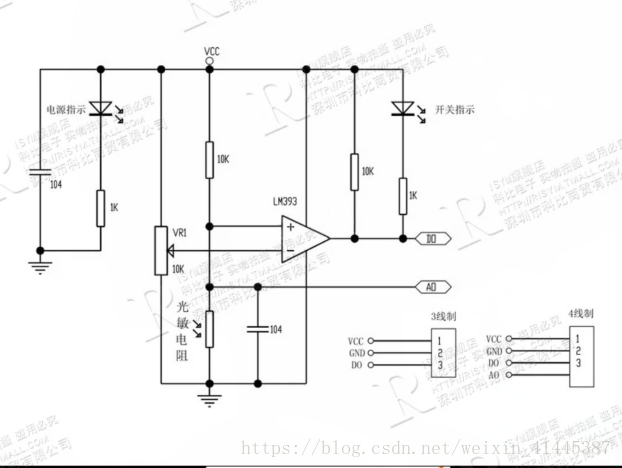

逻辑图：

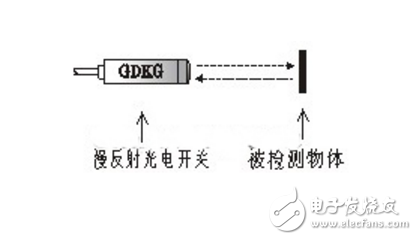

漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

通用的光电开关的棕色线是+24V，蓝线是电源负极，黑线是信号输出，

根据型号不同有物体反光时输出短路或开路信号。
