一、项目简介

Unity 是一个专门为 C 语言设计的轻量级单元测试框架，核心目标很简单：让你在任何 C 编译器、任何嵌入式工具链里，都能方便地写单元测试。

https://github.com/ThrowTheSwitch/Unity

MIT license

它解决的典型问题是：

• 嵌入式环境缺少标准测试框架：很多 MCU 工具链没有 gtest/catch2 这类 C++ 框架，也不方便引入复杂依赖。
• 资源受限：Flash、RAM 都很紧张，测试框架必须足够小、足够“可裁剪”。
• 多种构建系统：Make、CMake、Meson、PlatformIO 甚至自研脚本都要能无痛接入。

Unity 的设计就几句话：

• 核心只有 unity.c + unity.h + unity_internals.h，一个 C 文件、一对头文件。
• 全部通过宏和编译选项配置，0 运行时动态分配。
• 输出风格简单，可重定向，方便串口、日志解析器、CI 工具处理。

二、核心原理

1. 整体架构与目录结构

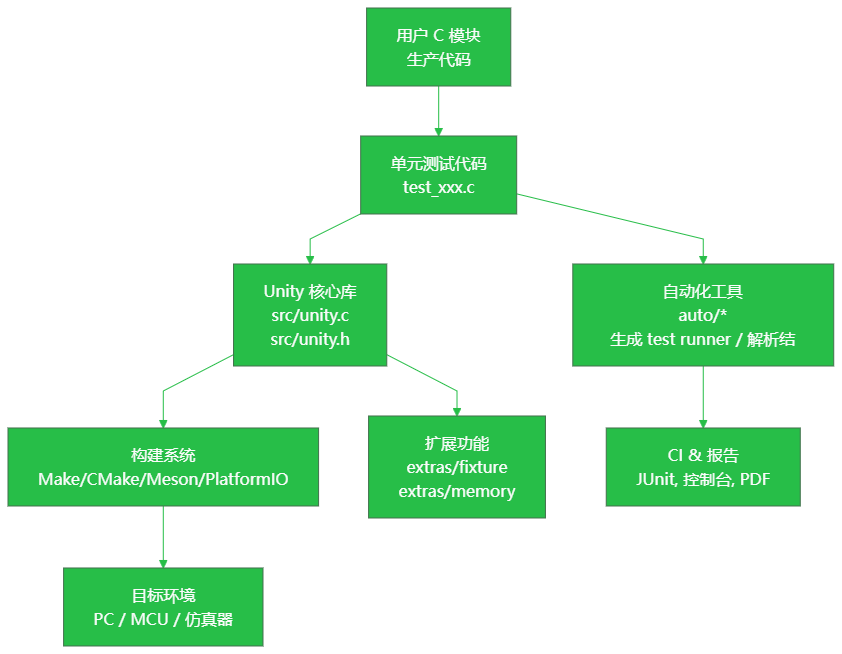

先用一个整体架构图，看清 Unity 在项目中的位置。

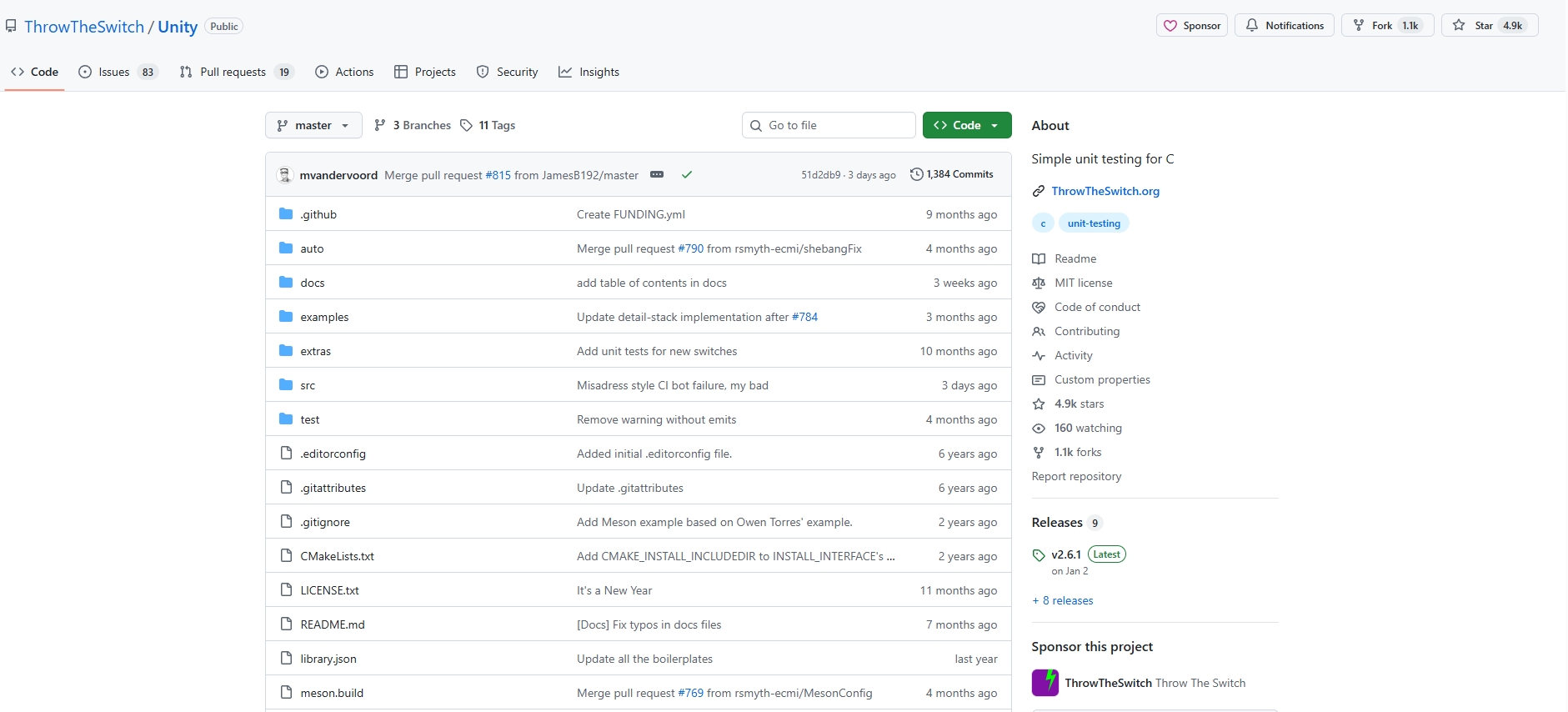

从仓库结构看，几个关键目录：

Unity/
├── src/
│   ├── unity.c                  # 核心实现：断言、输出、测试执行控制
│   ├── unity.h                  # 对外断言宏与 API（TEST_ASSERT_*)
│   └── unity_internals.h        # 内部数据结构与内部接口
├── extras/
│   ├── fixture/                 # 测试夹具扩展：测试组、测试套件等
│   ├── memory/                  # 内存分配跟踪扩展：检测 malloc/free 泄漏
│   ├── bdd/                     # BDD 风格支持
│   └── eclipse/                 # Eclipse 等 IDE 集成支持
├── auto/
│   ├── generate_test_runner.rb  # 自动生成 test runner
│   ├── parse_output.rb          # 解析测试输出
│   ├── stylize_as_junit.py      # 转换为 JUnit 报告（Python 版本）
│   ├── stylize_as_junit.rb      # 转换为 JUnit 报告（Ruby 版本）
│   └── extract_version.py       # 从 src/unity.h 抽取版本号（供构建系统使用）
├── examples/                    # 各种示例工程（不同构建方式与配置）
└── test/                        # Unity 自身的测试工程（自举测试）

如果你把 Unity 当成第三方库引入自己的嵌入式项目，通常只需要：

• 拿 src/ + 需要的 extras/ 子目录；
• 用自己的 Make/CMake 项目把 unity.c 编进来；
• 再决定是否使用 auto/ 里的脚本来自动生成 test runner。

2. 断言宏与内部实现的解耦

Unity 的对外 API 全在 unity.h，典型的断言宏长这样：

TEST_ASSERT_EQUAL_INT(expected, actual);
TEST_ASSERT_FLOAT_WITHIN(delta, expected, actual);
TEST_ASSERT_NULL(ptr);

这些宏内部并不直接实现逻辑，而是做三件事：

1. 捕获调用位置：宏里用 __LINE__，把当前源文件行号传给内部实现。
2. 封装显示风格：比如“按有符号整数打印”还是“按十六进制打印”。
3. 转发到内部函数：如 UnityAssertEqualIntNumber、UnityAssertFloatsWithin 等。

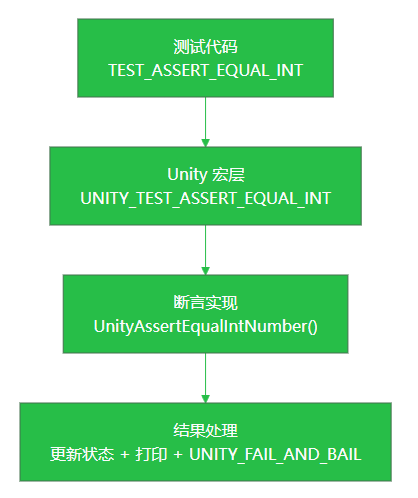

简化理解一下调用链（这里用一张图说明）：

关键点：

• 所有断言最终都落到少数几个核心比较函数，比如：

  • UnityAssertEqualIntNumber
  • UnityAssertIntGreaterOrLessOrEqualNumber
  • UnityAssertFloatsWithin / UnityAssertDoublesWithin
  • UnityAssertEqualMemory 等
• 字符串、数组、内存比较的“不同形态”，其实只是对参数的解释和循环控制不同，错误打印逻辑完全复用。

这种设计的好处是：

• 对外提供大量的 TEST_ASSERT_* 宏，但内核函数不多，维护成本低。
• 宏透传行号、类型信息，内部统一处理打印格式，错误信息保持一致风格。

3. 全局状态与测试执行控制

Unity 用一个全局结构体 UNITY_STORAGE_T Unity; 来管理整个测试生命周期，包含：

• 当前测试名、文件名、行号；
• 测试总数、失败数、忽略数；
• 当前测试的失败/忽略标志；
• 可选的 detail stack（用于扩展的上下文信息）。

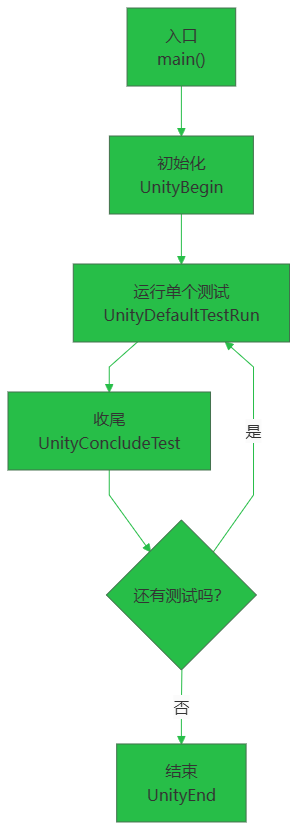

测试执行是一个“状态机+输出”的过程，用另一张图看得更清楚：

几个关键 API：

• UnityBegin
  初始化全局状态、输出头部信息。

• UnityDefaultTestRun （如果你不用自定义 runner 就会用到）

  • 填充 Unity.CurrentTestName / LineNumber；
  • 使用 TEST_PROTECT() 对 setUp、测试函数、tearDown 进行保护；
  • 调用 UnityConcludeTest 做收尾。

• UnityConcludeTest
  根据 CurrentTestFailed/CurrentTestIgnored 决定：

  • 统计到 TestFailures 或 TestIgnores；
  • 输出一行当前测试结果；
  • 清理标志。

• UnityEnd
  输出整体统计信息（总测试/失败/忽略），打印最终 OK 或 FAIL，并返回失败数（给 main() 作为 exit code）。

对嵌入式来说，这一套只依赖 UNITY_OUTPUT_CHAR 宏（默认是 putchar），你可以重定义成：

• 串口发送函数；
• SWO 输出；
• 环形缓冲区写日志。

4. 配置选项：按需裁剪 + 类型适配

在 unity.h 的注释里，你能看到大量 #define UNITY_... 的配置说明，例如：

• 整数宽度与 64 位支持：

  • UNITY_SUPPORT_64，UNITY_INT_WIDTH，UNITY_LONG_WIDTH，UNITY_POINTER_WIDTH。
• 浮点相关：

  • UNITY_EXCLUDE_FLOAT / UNITY_EXCLUDE_DOUBLE
  • UNITY_INCLUDE_DOUBLE
  • UNITY_FLOAT_PRECISION / UNITY_DOUBLE_PRECISION
• 输出行为：

  • UNITY_OUTPUT_CHAR(a) 自定义输出字符函数。
  • UNITY_DIFFERENTIATE_FINAL_FAIL 控制最后的 FAILED 字样。
• 计数器类型：

  • UNITY_LINE_TYPE，UNITY_COUNTER_TYPE 可换成更大的整数类型，用于超大工程。

整体设计思路是：

• 所有配置都在编译期决定，靠宏开关，避免运行期分支和多余的数据。
• 缺什么就 #define UNITY_EXCLUDE_* 掉，特别适合 ROM 很紧的 MCU。

三、实战

下面用一个典型 的最小例子，演示如何把 Unity 跑起来。假设你有一个简单模块 calc.c：

// calc.c
int add(int a, int b) {
    return a + b;
}

1. 引入 Unity 核心

在你的工程中，加入以下文件：

• src/unity.c
• src/unity.h
• src/unity_internals.h（只被 unity.c include）

在编译脚本里把 unity.c 编进去即可（Make/CMake/Meson 都行）。

2. 写一个简单测试文件

// test_calc.c
#include "unity.h"
#include "calc.h"

void setUp(void) {
    // 每个测试前的初始化
}

void tearDown(void) {
    // 每个测试后的清理
}

void test_add_should_sum_two_positive_numbers(void) {
    TEST_ASSERT_EQUAL_INT(5, add(2, 3));
}

void test_add_should_handle_negative(void) {
    TEST_ASSERT_EQUAL_INT(-1, add(2, -3));
}

int main(void) {
    UnityBegin("test_calc.c");

    UnityDefaultTestRun(test_add_should_sum_two_positive_numbers,
                        "test_add_should_sum_two_positive_numbers", __LINE__);

    UnityDefaultTestRun(test_add_should_handle_negative,
                        "test_add_should_handle_negative", __LINE__);

    return UnityEnd();
}

实际运行结果：

注意几点：

• setUp/tearDown 是 Unity 约定的钩子，必须有定义（即使为空）。
• 每个测试函数名自定义即可，但建议统一 test_ 前缀。
• UnityDefaultTestRun 会负责调用 setUp/test/tearDown 并处理异常。

如果你使用 auto/generate_test_runner.rb，实际上连 main 和 UnityDefaultTestRun 调用都可以自动生成，你只需写 test_... 函数。

3. 断言失败时发生了什么？

比如第二个测试里我们故意写错：

TEST_ASSERT_EQUAL_INT(0, add(2, -3)); // 实际结果是 -1

在内部流程上会大致经历：

1. TEST_ASSERT_EQUAL_INT 宏把 __LINE__、期望值、实际值传给内部函数。
2. UnityAssertEqualIntNumber 检测到不相等：

   • 通过 UnityTestResultsFailBegin 打印前缀：文件:行号:测试名:FAIL:
   • 打印 Expected 和 Was。
   • 调用 UNITY_FAIL_AND_BAIL：

     • 设置 Unity.CurrentTestFailed = 1；
     • 刷新输出；
     • TEST_ABORT() 提前跳出当前测试。

这样后面的语句不会继续执行，UnityConcludeTest 会把这个测试计入失败，并输出一行统计。

这个“遇错即跳出”的模式是专门为嵌入式考虑的：

• 避免在故障状态下继续执行大量断言；
• 依赖 TEST_PROTECT() 的实现（通常是 setjmp/longjmp）来保证 tearDown 仍然有机会执行。

4. 使用 fixture 扩展做“测试组”

如果你引入 extras/fixture/src/unity_fixture.c 和对应头文件，可以用更高级一点的写法：

• 定义测试组（TEST_GROUP）
• 使用 TEST_SETUP/TEST_TEAR_DOWN
• 用 TEST 宏定义测试用例
• 通过 RUN_TEST_GROUP 统一跑整组测试

示例代码如下：

#include "unity.h"
#include "unity_fixture.h"
#include "calc.h"

/* 第一个测试组：基础加法场景 */
TEST_GROUP(CalcBasic);

TEST_SETUP(CalcBasic) {}
TEST_TEAR_DOWN(CalcBasic) {}

TEST(CalcBasic, AddTwoPositiveNumbers)
{
    TEST_ASSERT_EQUAL_INT(5, add(2, 3));
}

TEST(CalcBasic, AddWithNegative)
{
    TEST_ASSERT_EQUAL_INT(-1, add(2, -3));
}

TEST_GROUP_RUNNER(CalcBasic)
{
    RUN_TEST_CASE(CalcBasic, AddTwoPositiveNumbers);
    RUN_TEST_CASE(CalcBasic, AddWithNegative);
}

/* 第二个测试组：边界和特殊场景 */
TEST_GROUP(CalcEdge);

TEST_SETUP(CalcEdge) {}
TEST_TEAR_DOWN(CalcEdge) {}

TEST(CalcEdge, AddWithZero)
{
    TEST_ASSERT_EQUAL_INT(3, add(3, 0));
    TEST_ASSERT_EQUAL_INT(-3, add(-3, 0));
}

TEST(CalcEdge, AddSymmetricNegPos)
{
    TEST_ASSERT_EQUAL_INT(0, add(5, -5));
}

TEST_GROUP_RUNNER(CalcEdge)
{
    RUN_TEST_CASE(CalcEdge, AddWithZero);
    RUN_TEST_CASE(CalcEdge, AddSymmetricNegPos);
}

static void RunAllTests(void)
{
    RUN_TEST_GROUP(CalcBasic);
    RUN_TEST_GROUP(CalcEdge);
}

int main(int argc, const char* argv[])
{
    return UnityMain(argc, argv, RunAllTests);
}

运行结果如：

这层扩展本质上是：

• 在 Unity 核心的基础上，包装了一套更接近 “xUnit” 的分组模型；
• 仍然通过 Unity 的断言和 UnityBegin/UnityEnd 系列函数完成底层统计和输出（由 UnityMain 封装）。

对于中大型嵌入式项目，建议用 fixture 扩展来做“模块级测试集”，更易维护，也更接近常见的 xUnit 测试习惯。

四、总结

Unity 单个 .c + 两个 .h 完成所有功能，没有动态分配，没有对标准库复杂依赖，非常适合 MCU 和老旧编译器环境。

......
