DShot 协议是一种专为无刷电机电调（电子调速器）设计的数字通信协议，由德国厂商 Betaflight 团队主导开发，旨在替代传统的 PWM、OneShot 等模拟 / 半数字协议。它的核心优势是高速率、抗干扰、低延迟，广泛应用于穿越机、无人机等对响应速度和可靠性要求极高的场景。

一、DShot 的核心特点

1. 全数字通信传统 PWM 或 OneShot 协议通过电压 / 脉冲宽度传递电机转速指令（模拟或半数字信号），易受电磁干扰（EMI）影响；而 DShot 采用数字信号（高低电平表示二进制），抗干扰能力极强，尤其适合多电机、高功率的穿越机环境。

2. 高速率与低延迟DShot 有多个速率版本：

   • DShot150：150kbps（每帧约 36μs）
   • DShot300：300kbps（每帧约 18μs）
   • DShot600：600kbps（每帧约 9μs）
   • DShot1200：1200kbps（每帧约 4.5μs）远快于传统 PWM（约 20ms 周期）和 OneShot125（125μs 周期），能显著降低电机响应延迟。

3. 单总线通信每个电调仅需一根信号线与飞控连接（无需共地之外的额外线路），简化布线，尤其适合穿越机等空间紧凑的设备。

4. 双向通信支持（DShot Bi-Directional）部分高级版本（如 DShot600/1200）支持双向通信，电调可向飞控反馈电机转速、温度、电压等数据，便于飞控实现更精准的控制和故障诊断。

二、DShot 协议帧结构

DShot 指令以帧（Frame） 为单位传输，每帧包含 16 个 bits，结构如下：

位范围（bit）	含义	说明
0~10	油门值（Throttle）	共 11 位，取值范围 0~2047：- 0：电机停止（特殊值，强制刹车）- 1~2047：对应电机转速（1 为最小，2047 为最大）
11~13	功能位（Telemetry）	3 位，用于控制双向通信（如是否请求电调回传数据），或扩展功能（如校准、转速限制等）。
14~15	校验位（CRC）	2 位循环冗余校验，用于验证数据传输的正确性（防止干扰导致指令错误）。

帧编码规则：

• 11 位油门值 + 3 位功能位 = 14 位数据（称为 “数据段”）。
• 校验位由数据段的前 12 位计算得出：将前 12 位按每 4 位分组求和，取结果的低 2 位作为 CRC。
• 最终 16 位帧通过差分编码（每个 bit 用高低电平的持续时间表示）传输：
  • 逻辑 “1”：高电平持续 1.25μs，低电平持续 1.25μs（总周期 2.5μs）。
  • 逻辑 “0”：高电平持续 0.625μs，低电平持续 1.875μs（总周期 2.5μs）。这种编码方式能减少信号线上的直流分量，降低 EMI 干扰。

三、通信流程

1. 飞控发送指令：飞控按固定频率（如 4kHz）向电调发送 16 位 DShot 帧，包含目标油门值和功能指令。
2. 电调解析与执行：电调接收帧后，通过 CRC 校验确认数据有效性，解析出油门值并驱动无刷电机旋转（通过内部的 FOC 或方波驱动算法）。
3. 双向反馈（可选）：若启用双向通信，电调在接收到指令后，会通过同一根信号线向飞控回传状态数据（如实际转速、温度），此时飞控需切换为接收模式。

四、DShot 与其他协议的对比

协议	类型	速率	抗干扰性	布线复杂度	适用场景
PWM	模拟	~50Hz	差	多线（每电调 3 线）	入门级无人机、玩具
OneShot125	半数字	8kHz	中	单线（每电调 1 线）	中端穿越机、航模
DShot300	全数字	300kbps	强	单线	高端穿越机、竞速无人机
DShot1200	全数字	1200kbps	强	单线	专业级竞速、高响应需求

五、实际应用注意事项

1. 硬件支持：飞控和电调必须同时支持 DShot 协议（需芯片定时器 / 外设支持高速信号生成与解析）。
2. 速率选择：速率越高，延迟越低，但对信号线长度和抗干扰要求越高（如 DShot1200 需短距离布线）。
3. 校准：使用前需通过飞控软件（如 Betaflight Configurator）对电调进行 DShot 校准，确保油门值与转速线性对应。
4. 信号完整性：信号线建议使用屏蔽线，避免与电源 / 电机线并行，减少干扰。

总结

DShot 协议通过全数字、高速率的设计，解决了传统电机控制协议的延迟和抗干扰问题，成为高端无人机（尤其是穿越机）的主流选择。其核心是通过简洁的帧结构和差分编码，在单线上实现可靠的高速通信，同时支持双向数据反馈，为精准控制和状态监控提供了可能。

六、在无人机中的应用实例（DSHOT300）

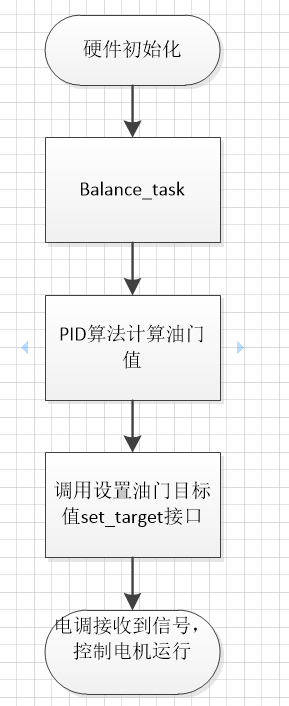

电机控制流程图：

CUBEMX配置：

将TIM8作为通信的定时器，其主频为168MHZ

将预分频系数配0，自动重装载值配559 （向上计数），

最终PWM频率为300KHZ

一个周期脉冲代表一个bit，通过占空比来表示发送0或1

DShot协议中的0或1的占空比：

  逻辑1对应PWM占空比为75%

  逻辑0对应PWM占空比为37.5%

函数接口：
MotorInterface_t UserDshotMotor = {
.init = motor_init,
.set_target = pwmWriteDigital,
};

发送油门信号函数流程图：

PWM占空比：
//PWM 75% = 420/560   占空比为逻辑1
#define ESC_BIT_1 420
//PWM 37.5% = 210/560  占空比为逻辑0
#define ESC_BIT_0 210


/*Dshot数据包编码函数
将油门值和遥测标志 编码为DShot协议格式
参数：要传输给电机的数据结构体
返回值：构造好的一个DSHOT数据包
*/
static uint16_t DshotDecode(dshotMotorVal_t val)
{
	//构造数据包前12位：油门值左移1位+遥测标志位
	// 油门数据长度为11位  所以这里先左移一位 添加上请求回传标志共12位
	uint16_t packet = (val.throttle << 1) | (val.Telemetry ? 1 : 0);

	//构造数据包后4位
	//计算CRC校验码
	uint8_t crc = ( packet^(packet>>4)^(packet>>8) ) & 0x0F;

	//11+1+4
	//将CRC校验码附加到数据包的低四位
	packet = (packet << 4) | crc;

	//返回构造好的16位DSHOT数据包
	return packet;
}
