【嵌入式系统入门必看】：从零掌握5大核心组件与系统构建底层逻辑

1. 嵌入式系统概述与核心组件全景解析

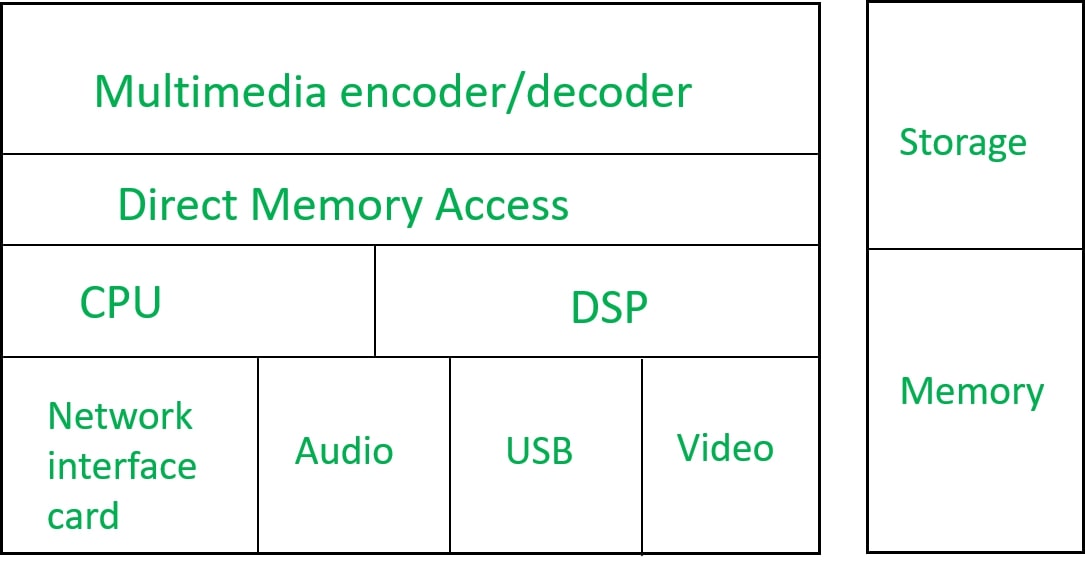

嵌入式系统的基本构成与典型特征

嵌入式系统是以应用为中心，以计算机技术为基础，软硬件可裁剪的专用计算机系统。其核心由处理器、存储器、外设接口和实时操作系统（RTOS）四大部分构成，广泛应用于工业控制、智能家居、医疗设备等领域。区别于通用计算机，嵌入式系统强调高可靠性、低功耗与实时响应能力。

典型的嵌入式架构如ARM Cortex-M系列，集成NVIC中断控制器、SysTick定时器及多种通信接口（UART、SPI、I2C），支持位带操作与内存映射寄存器访问，为底层控制提供高效路径。

// 示例：通过地址映射访问GPIO寄存器
#define GPIOA_BASE  0x48000000UL
#define GPIOA_MODER (*(volatile uint32_t*)(GPIOA_BASE + 0x00))
GPIOA_MODER |= (1 << 0); // 设置PA0为输出模式

该代码展示了如何通过直接操作内存地址实现外设配置，体现嵌入式编程对硬件资源的精细掌控。

2. 处理器架构与底层编程实践

在嵌入式系统开发中，处理器是整个系统的“大脑”，其架构设计直接决定了系统的性能边界、功耗特性以及编程模型的复杂度。随着物联网、边缘计算和智能终端设备的快速发展，开发者不仅需要理解不同类型的嵌入式处理器之间的差异，更需掌握从硬件寄存器操作到中断响应机制等底层编程技术。本章将深入剖析现代嵌入式处理器的核心架构体系，并结合实际代码案例，展示如何通过汇编与C语言混合编程实现对硬件资源的精准控制。

当前主流嵌入式平台普遍采用基于ARM架构的MCU（微控制器单元）或SoC（系统级芯片），这些处理器具备高度集成化、低功耗和强实时性的特点。然而，要充分发挥其潜力，开发者必须跨越高级语言抽象层，进入汇编指令、内存映射和异常处理的底层世界。特别是在启动流程初始化、中断服务例程编写以及外设精确时序控制等场景下，仅依赖标准库函数已无法满足需求。因此，掌握底层编程技能已成为资深嵌入式工程师的核心竞争力之一。

更为关键的是，随着RTOS（实时操作系统）在复杂项目中的广泛应用，任务调度、上下文切换和中断嵌套等机制都依赖于处理器架构提供的底层支持。例如，在FreeRTOS中进行任务切换时，需要保存和恢复CPU寄存器状态，这一过程必须由汇编代码完成，且与具体处理器架构紧密耦合。若不了解处理器的工作模式、堆栈结构及异常向量表布局，则难以真正理解系统行为，也无法有效调试深层次问题。

此外，现代嵌入式处理器普遍引入了内存保护单元（MPU）、浮点运算单元（FPU）和数字信号处理扩展（如ARM DSP指令集），这些功能模块极大地提升了系统能力，但也增加了软件配置的复杂性。开发者需熟悉协处理器访问方式、特权/非特权模式切换规则以及中断优先级分组策略，才能构建出安全、稳定且高效的嵌入式应用。

本章将以ARM Cortex-M系列为核心范例，系统讲解嵌入式处理器的分类选型原则、典型架构特征及其对应的底层编程方法。通过分析启动文件中的汇编代码、解析NVIC（嵌套向量中断控制器）工作机制，并结合外部中断驱动LED的实际案例，帮助读者建立起从硬件到软件的完整认知链条。同时，还将演示如何使用内联汇编优化关键路径代码，提升执行效率，为后续章节中RTOS移植与固件构建打下坚实基础。

2.1 嵌入式处理器类型与选型策略

在嵌入式系统设计初期，处理器的选型往往决定了项目的成败。不同的应用场景对计算能力、功耗、外设接口和成本有着截然不同的要求。因此，合理选择MCU（Microcontroller Unit）、MPU（Microprocessor Unit）或SoC（System on Chip）成为系统架构师的关键决策点。本节将从功能定位、性能指标和典型应用场景三个维度出发，全面比较这三类处理器的特性，并提供一套科学的选型方法论。

2.1.1 MCU、MPU与SoC的特性对比

MCU、MPU和SoC代表了嵌入式处理器的不同集成程度和技术路线。它们虽共享相似的指令集架构（如ARM、RISC-V），但在系统集成度、运行环境和支持的操作系统方面存在显著差异。

特性维度 MCU（微控制器） MPU（微处理器） SoC（系统级芯片）
集成度 高：内置Flash、RAM、ADC、UART等 低：通常需外接存储器和外设 极高：集成CPU、GPU、DSP、NPU、多媒体引擎等
主频范围 16 MHz ~ 300 MHz 500 MHz ~ 数GHz 1 GHz ~ 多GHz
功耗水平 极低（μA ~ mA级） 中高（mA ~ W级） 高（W级）
存储方式 内置非易失性存储（Flash） 外部DDR/NAND + 启动ROM 多种存储组合，支持eMMC、SD、LPDDR等
操作系统支持 裸机、RTOS（如FreeRTOS） Linux、Android、Windows IoT 完整操作系统生态
实时性 强实时 弱实时 可配置实时子系统
典型应用 工业控制、传感器节点、家电控制 智能网关、HMI、边缘AI推理 智能手机、平板、自动驾驶主控

从上表可以看出，MCU适用于资源受限但要求高可靠性和低功耗的应用场景，如温度采集模块、电机驱动控制器等；而MPU则适合需要运行复杂操作系统、处理大量数据或多任务并发的场合，比如工业HMI界面或视频流处理设备；SoC则是高度集成化的解决方案，广泛用于消费电子领域。

以STM32F4系列MCU为例，其主频可达180MHz，内置1MB Flash和192KB RAM，支持多种通信接口（SPI、I2C、CAN），非常适合工业自动化项目。相比之下，NXP i.MX6ULL这类MPU主频达900MHz以上，可运行Linux系统，支持USB OTG、Ethernet和LCD显示输出，常用于智能网关或人机交互终端。至于SoC如Qualcomm Snapdragon或NVIDIA Jetson系列，则集成了多核CPU、GPU和AI加速器，能够支撑完整的Android系统和深度学习推理任务。

选择何种处理器，本质上是在性能、功耗、成本和开发复杂度之间做权衡。对于小型嵌入式项目，MCU因其“开箱即用”的特性而更具优势；而对于需要图形界面、网络协议栈或大数据处理的系统，则应优先考虑MPU或SoC方案。

MCU内部结构与工作模式解析

MCU之所以能在低功耗下保持高效运行，得益于其高度优化的内部架构。典型的MCU（如基于ARM Cortex-M内核的STM32）包含以下几个核心组件：

+-----------------------------+
|        CPU Core             | ← ARM Cortex-M0/M3/M4/M7
+-----------------------------+
|       Flash Memory          | ← 存储程序代码（64KB~2MB）
+-----------------------------+
|        SRAM (RAM)           | ← 运行时变量存储（20KB~512KB）
+-----------------------------+
|   Peripheral Bus Matrix     | ← AHB/APB总线连接外设
+-----------------------------+
|   GPIO, UART, SPI, I2C...   | ← 多种通用外设控制器
+-----------------------------+
|   Clock & Power Management  | ← PLL锁相环、低功耗模式控制
+-----------------------------+

该结构可通过Mermaid流程图直观表示如下：
CPU Core
Flash Memory
SRAM
Bus Matrix
GPIO Controller
UART Controller
SPI/I2C Controller
ADC/DAC
TIMER/PWM
Clock System
Power Manager

此图展示了MCU内部各模块间的连接关系。CPU通过AHB总线访问高速外设（如DMA、SRAM），通过APB总线连接低速外设（如UART）。时钟系统负责为各个模块提供稳定时钟源，而电源管理单元允许MCU进入Sleep、Stop或Standby模式以降低能耗。

值得注意的是，Cortex-M系列处理器采用了冯·诺依曼架构改进版——哈佛架构分离总线设计，即指令总线（I-Bus）和数据总线（D-Bus）独立运行，使得取指和读写内存可以并行执行，从而提升吞吐率。例如，在执行一条加载立即数指令时：

LDR R0, =0x20001000   ; 将地址0x20001000加载到R0
LDR R1, [R0]          ; 从该地址读取数据到R1

上述两条指令中，第一条从Flash读取地址值（走I-Bus），第二条从SRAM读取数据（走D-Bus），二者可同时进行，避免了传统冯·诺依曼架构的瓶颈。

选型评估矩阵与实战建议

为了辅助开发者做出理性决策，推荐使用加权评分法建立选型评估矩阵。以下是一个针对智能家居温控终端的选型示例：

评估项 权重 STM32H743（MCU）得分 Raspberry Pi CM4（SoC）得分 综合得分
成本 30% 9 5 STM32胜出
功耗 25% 10 4 STM32胜出
处理能力 20% 7 10 CM4胜出
外设丰富度 15% 8 9 CM4略优
开发难度 10% 8 6 STM32更易

计算得：

  • STM32H743: $ 0.3×9 + 0.25×10 + 0.2×7 + 0.15×8 + 0.1×8 = 8.4 $
  • CM4: $ 0.3×5 + 0.25×4 + 0.2×10 + 0.15×9 + 0.1×6 = 6.15 $

尽管CM4在算力上占优，但综合考量后仍推荐选用STM32H743作为主控，因其在成本和功耗上的巨大优势更适合电池供电的温控节点。

2.1.2 ARM Cortex系列架构精要

ARM Cortex系列是目前最主流的嵌入式处理器架构，分为Cortex-A、Cortex-R和Cortex-M三大子系列，分别面向应用处理器、实时控制和微控制器领域。其中，Cortex-M因其简洁高效、低功耗和易于开发的特点，成为绝大多数中小型嵌入式项目的首选。

Cortex-M架构核心特征

Cortex-M处理器基于ARMv7-M或ARMv8-M指令集架构，具有以下关键技术特征：

  1. Thumb-2指令集：融合16位和32位指令，兼顾代码密度与执行效率。
  2. Nested Vectored Interrupt Controller (NVIC)：支持多达240个外部中断，具备动态优先级抢占能力。
  3. SysTick定时器：提供操作系统节拍时钟（tick），用于任务调度。
  4. Memory Protection Unit (MPU)：可选组件，用于划分内存区域权限，增强系统安全性。
  5. Bit-Band操作：允许对单个比特位进行原子读写，避免竞态条件。
  6. Low-Power Modes：支持Sleep、Deep Sleep等多种节能模式。

以Cortex-M4为例，其流水线为3级（取指、译码、执行），支持单周期乘法和可选FPU（浮点单元），特别适合数字信号处理类应用，如音频滤波、电机矢量控制等。

寄存器组织与堆栈机制详解

Cortex-M处理器定义了一组通用寄存器和特殊功能寄存器，构成其运行环境的基础。主要寄存器包括：

寄存器名 类型 说明
R0-R12 通用寄存器 用于数据运算和参数传递
R13(SP) 堆栈指针 指向当前堆栈顶部
R14(LR) 链接寄存器 存储函数返回地址
R15(PC) 程序计数器 指向下一条指令地址
xPSR 程序状态寄存器 包含条件标志和中断屏蔽位

堆栈采用满递减（Full Descending）模式，即PUSH操作先减SP再存数据。堆栈有两种模式：

  • Main Stack Pointer (MSP)：用于主线程和异常处理
  • Process Stack Pointer (PSP)：用于用户任务（在RTOS中使用）

当发生中断时，处理器自动将xPSR、PC、LR、R12、R3、R2、R1、R0压入堆栈，这一过程称为“异常入口自动压栈”。随后跳转至中断向量表指定的服务例程。

下面是一段典型的中断服务函数汇编代码片段：

    .section .text
    .global EXTI0_IRQHandler
    .thumb_func

EXTI0_IRQHandler:
    PUSH    {R4-R7, LR}        ; 手动保存R4-R7和LR
    MOV     R4, R0             ; 临时保存R0内容
    BL      Handle_EXTI0       ; 调用C语言处理函数
    MOV     R0, R4             ; 恢复R0
    POP     {R4-R7, PC}        ; 弹出并返回（PC触发异常退出）

逐行解读：

  1. .section .text：声明代码段；
  2. .global EXTI0_IRQHandler：使该符号对外可见；
  3. .thumb_func：标记为Thumb指令函数；
  4. PUSH {R4-R7, LR}：手动保存被调用者保存的寄存器；
  5. MOV R4, R0：由于R0可能被BL破坏，提前备份；
  6. BL Handle_EXTI0：跳转至C语言函数处理逻辑；
  7. MOV R0, R4：恢复原始R0值；
  8. POP {R4-R7, PC}：弹出寄存器，PC赋值将触发EXCEPTION_RETURN流程。

该代码展示了中断处理中寄存器保护的标准做法，确保上下文完整性。

内存映射与启动流程关联分析

Cortex-M处理器采用统一的4GB地址空间（0x0000_0000 ~ 0xFFFF_FFFF），其中关键区域分配如下：

地址范围 映射区域 说明
0x0000_0000 - 0x1FFF_FFFF Code / SRAM / Remap 可重映射区（通常指向Flash）
0x2000_0000 - 0x3FFF_FFFF SRAM 内部RAM
0x4000_0000 - 0x5FFF_FFFF Peripheral 外设寄存器空间
0xE000_0000 - 0xE00F_FFFF Private Peripheral Bus (PPB) NVIC、SysTick等核心外设

复位后，处理器从地址0x0000_0000处读取初始堆栈指针值（MSP），然后从0x0000_0004读取复位向量（即Reset_Handler入口地址），开始执行启动代码。这个过程强调了链接脚本和启动文件的重要性——它们共同决定了程序的加载位置和执行起点。

综上所述，深入理解MCU、MPU与SoC的区别，以及ARM Cortex架构的底层细节，是构建高性能嵌入式系统的前提。下一节将进一步探讨如何利用汇编与C语言混合编程，实现对处理器资源的精细化操控。

3. 外设接口与驱动开发深度解析

嵌入式系统的核心价值不仅体现在其处理器的运算能力，更在于它能够通过丰富的外设接口与现实世界进行交互。从简单的LED控制到复杂的传感器数据采集、电机驱动乃至无线通信，所有这些功能的实现都依赖于对外设的有效管理和精准驱动。本章将深入剖析嵌入式系统中最常用且最具代表性的几类外设接口——GPIO、UART、SPI、I2C以及定时器/PWM模块，结合硬件原理、寄存器配置和实际代码示例，全面揭示底层驱动开发的技术细节。

在现代嵌入式设计中，外设不再是孤立的功能单元，而是构成完整系统行为的关键组成部分。无论是工业自动化中的实时反馈控制，还是消费电子中的用户交互体验，背后都是对各类接口协议的精确调度与协同管理。因此，掌握外设驱动开发不仅是嵌入式工程师的基本功，更是提升系统稳定性、响应速度和能效比的核心竞争力所在。

我们将以STM32系列微控制器为典型平台展开讲解（因其广泛使用和完善的参考手册支持），但所涉及的概念和方法论适用于绝大多数基于ARM Cortex-M架构的MCU。通过对寄存器级操作的理解，逐步过渡到标准外设库或HAL库的应用，并在此基础上探讨如何编写可移植性强、结构清晰的驱动代码。

此外，本章还将引入状态机思想、中断服务机制与DMA传输优化等高级技术手段，帮助开发者构建高效、可靠且易于维护的外设驱动框架。最终目标是让读者不仅能“点亮一个LED”或“发送一帧数据”，更能理解每一行代码背后的电气特性、时序约束与系统影响，从而具备独立分析和调试复杂外设问题的能力。

3.1 通用输入输出（GPIO）控制原理

作为嵌入式系统最基础也是最重要的外设之一，通用输入输出端口（General Purpose Input/Output, GPIO）是连接微控制器与外部世界的桥梁。每一个GPIO引脚都可以被配置为输入或输出模式，部分高端芯片还支持复用功能（Alternate Function），用于连接UART、SPI等专用外设。尽管看似简单，但正确理解和使用GPIO涉及电平标准、驱动能力、上拉/下拉电阻配置、噪声抑制等多个工程层面的问题。

3.1.1 端口模式设置与时序控制

每个GPIO引脚的行为由一组寄存器共同决定，主要包括模式寄存器（MODER）、输出类型寄存器（OTYPER）、输出速度寄存器（OSPEEDR）、上拉/下拉寄存器（PUPDR）以及输入/输出数据寄存器（IDR/ODR）。以STM32F4系列为例，每组GPIO端口（如GPIOA、GPIOB）包含多达16个引脚，每个引脚的状态均可独立配置。

寄存器映射与功能说明
寄存器名称 地址偏移 功能描述
MODER 0x00 设置引脚为输入、输出、复用或模拟模式（每2位控制1个引脚）
OTYPER 0x04 配置输出类型：推挽（Push-Pull）或开漏（Open-Drain）
OSPEEDR 0x08 设置输出速度等级：低速、中速、高速、超高速
PUPDR 0x0C 配置内部上拉或下拉电阻，防止悬空导致误触发
IDR 0x10 读取当前引脚电平状态（只读）
ODR 0x14 写入输出电平（高/低）
BSRR 0x18 原子性地置位或复位引脚（推荐用于多任务环境）

例如，若要将PA5配置为推挽输出模式并驱动LED，则需按如下步骤操作：

// 启用GPIOA时钟
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

// 配置PA5为通用输出模式（MODER[11:10] = 0b01）
GPIOA->MODER &= ~GPIO_MODER_MODER5_Msk;
GPIOA->MODER |= GPIO_MODER_MODER5_0;

// 设置为推挽输出
GPIOA->OTYPER &= ~GPIO_OTYPER_OT_5;

// 设置输出速度为高速
GPIOA->OSPEEDR |= GPIO_OSPEEDER_OSPEEDR5;

// 禁用上下拉
GPIOA->PUPDR &= ~GPIO_PUPDR_PUPDR5_Msk;

// 初始输出低电平
GPIOA->ODR &= ~GPIO_ODR_OD5;

代码逻辑逐行解读：

  • RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;
    使能GPIOA的时钟电源。这是所有外设操作的前提，否则寄存器无法访问。

  • GPIOA->MODER &= ~GPIO_MODER_MODER5_Msk;
    清除PA5对应的MODER位域，准备重新写入新值。使用掩码确保不影响其他引脚。

  • GPIOA->MODER |= GPIO_MODER_MODER5_0;
    将PA5设置为输出模式（0b01）。注意：0b00为输入，0b10为复用，0b11为模拟。

  • GPIOA->OTYPER &= ~GPIO_OTYPER_OT_5;
    设置为推挽输出。若连接负载需要双向拉电流（如继电器），应选择此模式；若用于I2C总线，则应设为开漏。

  • GPIOA->OSPEEDR |= GPIO_OSPEEDER_OSPEEDR5;
    提升输出切换速度，减少上升/下降时间，适用于高频信号输出。

  • GPIOA->PUPDR &= ~GPIO_PUPDR_PUPDR5_Msk;
    禁用内部上下拉，避免不必要的功耗或电平冲突。

  • GPIOA->ODR &= ~GPIO_ODR_OD5;
    初始状态设为低电平，防止上电瞬间意外点亮LED造成浪涌。

⚠️ 注意：直接操作ODR寄存器在多任务环境中存在风险，因为读-修改-写操作不是原子性的。推荐使用BSRR寄存器进行安全写操作。

GPIO操作时序要求

即使是最简单的输出翻转，也必须考虑最小脉冲宽度和建立/保持时间。例如，在驱动步进电机或LCD背光PWM时，若翻转频率过高而未考虑IO响应延迟，可能导致信号失真。STM32的GPIO最大切换频率可达50MHz以上（取决于OSPEEDR设置），但在PCB布线较长或容性负载较大的情况下，实际可用带宽会显著降低。

以下是一个使用BSRR寄存器实现快速翻转的范例：

// 快速翻转PA5
GPIOA->BSRR = GPIO_BSRR_BR_5;  // 清除PA5
delay_us(1);
GPIOA->BSRR = GPIO_BSRR_BS_5;  // 设置PA5

该方式避免了对ODR的读取操作，提升了执行效率，尤其适合配合定时器中断生成精确方波。

3.1.2 实践：按键检测与呼吸灯实现

真实项目中，GPIO常用于人机交互设备的接入，如轻触按键和LED指示灯。下面分别介绍两种典型应用场景的设计思路与实现方案。

按键检测中的去抖动处理

机械按键在按下和释放瞬间会产生多次电平跳变（称为“抖动”），持续时间通常为5~20ms。如果不加处理，会导致单次按键被误判为多次触发。

软件延时去抖法（简易版）
uint8_t read_button_debounced(void) {
    if (!(GPIOC->IDR & GPIO_IDR_ID8)) {        // 检测PC8是否为低（按键按下）
        delay_ms(10);                          // 延时消抖
        if (!(GPIOC->IDR & GPIO_IDR_ID8)) {
            while (!(GPIOC->IDR & GPIO_IDR_ID8)); // 等待释放
            return 1;
        }
    }
    return 0;
}

虽然实现简单，但delay_ms()阻塞CPU，不适合实时性要求高的系统。

状态机+定时器扫描法（推荐）

采用非阻塞方式，利用定时器每10ms轮询一次按键状态，记录前后两次采样结果，仅当连续若干次均为按下状态才确认有效动作。

typedef enum {
    BUTTON_IDLE,
    BUTTON_PRESS_DETECTED,
    BUTTON_CONFIRMED,
    BUTTON_RELEASED
} button_state_t;

button_state_t btn_state = BUTTON_IDLE;

void button_task_tick(void) {
    static uint8_t press_count = 0;
    uint8_t current = !(GPIOC->IDR & GPIO_IDR_ID8);

    switch (btn_state) {
        case BUTTON_IDLE:
            if (current) btn_state = BUTTON_PRESS_DETECTED;
            break;
        case BUTTON_PRESS_DETECTED:
            if (current) {
                if (++press_count >= 3) {
                    btn_state = BUTTON_CONFIRMED;
                    press_count = 0;
                    on_button_pressed();  // 回调函数
                }
            } else {
                btn_state = BUTTON_IDLE;
                press_count = 0;
            }
            break;
        case BUTTON_CONFIRMED:
            if (!current) btn_state = BUTTON_RELEASED;
            break;
        case BUTTON_RELEASED:
            if (!current) btn_state = BUTTON_IDLE;
            break;
    }
}

此方法可在RTOS中作为独立任务运行，不影响主程序流程。

呼吸灯实现：PWM调光技术

真正的“呼吸”效果并非简单的亮灭交替，而是亮度平滑变化，模拟人类呼吸节奏。这需要借助PWM（脉宽调制）技术调节LED平均功率。

虽然此处属于GPIO输出应用，但PWM生成依赖定时器模块，将在3.3节详细展开。这里先展示一种基于软件延时的近似实现：

void breathing_led_software(uint32_t period_ms) {
    const uint32_t step = 10;  // 每步10ms
    uint32_t t = 0;

    while (1) {
        float angle = 2 * M_PI * t / period_ms;
        float brightness = (sin(angle) + 1.0) / 2.0;  // 0~1正弦波
        uint32_t on_time = brightness * step;

        GPIOA->BSRR = GPIO_BSRR_BS_5;   // 开启LED
        delay_us(on_time * 1000);
        GPIOA->BSRR = GPIO_BSRR_BR_5;   // 关闭LED
        delay_ms(step - on_time);

        t += step;
        if (t >= period_ms) t = 0;
    }
}

❗ 缺点：占用CPU资源，精度受delay函数限制，无法与其他任务并行。

✅ 正确做法应使用硬件PWM+DMA自动更新占空比，实现无感调光。

完整GPIO应用流程图（Mermaid）
输出
输入
系统初始化
开启GPIO时钟
配置MODER/OTYPER/OSPEEDR/PUPDR
用途判断
写入ODR或BSRR控制电平
读取IDR判断状态
配合定时器/DMA生成PWM
加入去抖逻辑或边沿中断
触发回调或状态更新
实现LED呼吸/电机调速等

该流程图展示了从初始化到具体应用的完整路径，强调了配置顺序的重要性及后续扩展可能性。

3.2 串行通信接口编程实战

随着嵌入式系统复杂度的提升，并行通信因引脚数量多、布线困难等问题逐渐被串行通信取代。UART、SPI和I2C作为三大主流串行协议，各自适用于不同的场景：UART用于异步点对点通信（如GPS、蓝牙模块）；SPI提供高速全双工同步传输（如Flash、显示屏）；I2C则擅长多设备共享总线的低速控制（如EEPROM、温度传感器）。

3.2.1 UART协议帧结构与波特率计算

UART（Universal Asynchronous Receiver/Transmitter）是一种典型的异步串行通信方式，无需共享时钟线，依靠预设的波特率同步收发双方的数据节奏。

数据帧格式

一个完整的UART帧由以下部分组成：

[起始位] [数据位(5~9)] [奇偶校验位(可选)] [停止位(1/1.5/2)]

常见配置为：8N1（8位数据、无校验、1位停止），即每次传输10bit（含起始和停止）。

波特率生成机制

STM32的USART模块通过以下公式计算波特率：
BaudRate = \frac{f_{CK}}{(USARTDIV)}
其中 $ f_{CK} $ 是输入时钟（如PCLK1=45MHz），$ USARTDIV $ 是一个Q12.4格式的小数（整数+小数部分各占不同位段）。

例如，欲设置波特率为115200bps：

uint32_t usartdiv = (45000000 + 115200/2) / 115200;  // ≈390.625
uint32_t div_mantissa = usartdiv >> 4;               // 整数部分
uint32_t div_fraction = usartdiv & 0xF;              // 小数部分（4位）

USART2->BRR = (div_mantissa << 4) | div_fraction;

然后启用TX/RX功能：

USART2->CR1 |= USART_CR1_TE | USART_CR1_RE | USART_CR1_UE;
发送与接收实现
void uart_send_byte(uint8_t data) {
    while (!(USART2->SR & USART_SR_TXE));  // 等待发送寄存器空
    USART2->DR = data;
}

uint8_t uart_receive_byte(void) {
    while (!(USART2->SR & USART_SR_RXNE)); // 等待接收非空
    return USART2->DR;
}

参数说明：

  • SR（Status Register）：包含TXE（发送寄存器空）、RXNE（接收非空）等标志位。
  • DR（Data Register）：写入即启动发送，读取获取接收到的数据。

📌 提示：建议启用DMA进行大数据量传输，避免频繁中断。

3.2.2 SPI主从模式下的数据收发案例

SPI（Serial Peripheral Interface）采用四线制：SCK（时钟）、MOSI（主出从入）、MISO（主入从出）、NSS（片选），支持全双工高速通信。

主模式配置示例（STM32为主机，W25Q64 Flash为从机）
// 初始化SPI1
SPI1->CR1 = SPI_CR1_MSTR |           // 主模式
           SPI_CR1_SSM |             // 软件管理NSS
           SPI_CR1_SSI |             // 内部NSS拉高
           SPI_CR1_BR_2 |            // 波特率预分频=32 → 45MHz/32≈1.4MHz
           SPI_CR1_CPOL | SPI_CR1_CPHA; // 模式3（CPOL=1, CPHA=1）

SPI1->CR1 |= SPI_CR1_SPE;  // 启动SPI
数据交换函数
uint8_t spi_transfer(uint8_t data) {
    while (!(SPI1->SR & SPI_SR_TXE));  // 等待发送缓冲区空
    SPI1->DR = data;
    while (!(SPI1->SR & SPI_SR_RXNE)); // 等待接收完成
    return SPI1->DR;
}

调用示例（读取Flash ID）：

GPIOB->BSRR = GPIO_BSRR_BR_6;         // 拉低CS
spi_transfer(0x9F);                   // 发送读ID命令
uint8_t man_id = spi_transfer(0x00);  // 接收厂商ID
uint8_t dev_id = spi_transfer(0x00);  // 接收设备ID
GPIOB->BSRR = GPIO_BSRR_BS_6;         // 拉高CS

3.2.3 I2C总线仲裁与EEPROM读写操作

I2C使用SDA（数据）和SCL（时钟）两根线，支持多主多从结构，具有地址寻址和总线仲裁机制。

EEPROM（AT24C02）写操作流程
void i2c_write_eeprom(uint8_t dev_addr, uint8_t mem_addr, uint8_t data) {
    // Step1: 发送Start + 设备写地址
    I2C1->CR1 |= I2C_CR1_START;
    while (!(I2C1->SR1 & I2C_SR1_SB));
    I2C1->DR = (dev_addr << 1);  // 写模式
    while (!(I2C1->SR1 & I2C_SR1_ADDR));
    (void)I2C1->SR2;  // 清除ADDR

    // Step2: 发送内存地址
    I2C1->DR = mem_addr;
    while (!(I2C1->SR1 & I2C_SR1_BTF));
    // Step3: 发送数据
    I2C1->DR = data;
    while (!(I2C1->SR1 & I2C_SR1_BTF));

    // Step4: Stop
    I2C1->CR1 |= I2C_CR1_STOP;
}
读操作需发送重复起始条件
uint8_t i2c_read_eeprom(uint8_t dev_addr, uint8_t mem_addr) {
    i2c_write_eeprom(dev_addr, mem_addr, 0);  // 先定位地址
    // 然后发起读操作...
}

⚠️ 实际应用中建议使用DMA+中断方式提高效率，避免长时间阻塞。

I2C通信流程图（Mermaid）
Master Slave START Dev_Address + Write(0) ACK Mem_Address ACK Data ACK STOP Master Slave

此图清晰展示了写操作的完整交互过程，适用于调试和协议分析。

3.3 定时器与PWM波形生成技术

定时器是嵌入式系统中实现精确时间控制的核心模块，可用于周期中断、输入捕获、输出比较以及PWM信号生成等多种用途。

3.3.1 基本定时功能与中断触发

以STM32通用定时器TIM3为例，配置为1ms中断：

RCC->APB1ENR |= RCC_APB1ENR_TIM3EN;

TIM3->PSC = 45000 - 1;      // 分频至1kHz (45MHz / 45000)
TIM3->ARR = 1000 - 1;       // 自动重载值，1s溢出一次 → 1ms
TIM3->DIER |= TIM_DIER_UIE; // 使能更新中断
TIM3->CR1 |= TIM_CR1_CEN;   // 启动计数

NVIC_EnableIRQ(TIM3_IRQn);

中断服务程序：

void TIM3_IRQHandler(void) {
    if (TIM3->SR & TIM_SR_UIF) {
        TIM3->SR &= ~TIM_SR_UIF;
        system_tick++;  // 全局毫秒计数
    }
}

该机制可替代delay_ms()，实现非阻塞延时。

3.3.2 高级定时器在电机控制中的应用

高级定时器（如TIM1）支持互补输出、死区插入和刹车功能，专为三相电机FOC控制设计。

配置CH1为PWM输出：

TIM1->CCMR1 |= TIM_CCMR1_OC1M_2 | TIM_CCMR1_OC1M_1; // PWM模式1
TIM1->CCER |= TIM_CCER_CC1E;                        // 使能通道1
TIM1->ARR = 1000;                                   // 周期1ms（1kHz）
TIM1->CCR1 = 500;                                   // 占空比50%
TIM1->BDTR |= TIM_BDTR_MOE;                         // 主输出使能
TIM1->CR1 |= TIM_CR1_CEN;

结合编码器接口，还可实现闭环速度控制。

PWM调光对比表
方法 CPU占用 精度 可扩展性 适用场景
软件延时 高 低 差 学习演示
定时器中断 中 中 一般 多路简单PWM
硬件PWM+DMA 低 高 强 LED调光、电机控制

综上所述，深入掌握GPIO与各类串行接口的底层机制，是构建稳健嵌入式系统的基石。唯有理解寄存器级操作，才能在面对定制化需求或调试难题时游刃有余。

4. 实时操作系统（RTOS）原理与集成

在现代嵌入式系统开发中，随着功能复杂度的不断提升，传统的裸机轮询或中断驱动架构已难以满足多任务并发、响应及时性和资源高效管理的需求。实时操作系统（Real-Time Operating System, RTOS）应运而生，成为高性能嵌入式设备的核心支撑技术之一。它不仅提供了任务调度、内存管理、同步机制等关键服务，还显著提升了系统的可维护性、可扩展性和稳定性。本章将深入剖析RTOS的核心运行机制，聚焦FreeRTOS这一广泛应用的开源轻量级内核，从理论到实践全面解析其在嵌入式平台中的集成路径与优化策略。

RTOS并非简单的“操作系统”，而是为时间敏感型应用设计的任务调度引擎。其核心价值在于能够在确定的时间窗口内完成关键操作——即具备“可预测性”。这种特性使得RTOS广泛应用于工业控制、医疗设备、汽车电子和物联网终端等领域。理解RTOS的工作原理，尤其是任务调度模型、优先级抢占机制以及并发控制手段，是构建高可靠性系统的前提。接下来的内容将逐步展开这些概念，并通过代码实例展示如何在真实项目中实现任务间的协调与资源共享。

更为重要的是，RTOS的引入不仅仅是添加一个库那么简单，它涉及到整个软件架构的重构。开发者必须重新思考模块划分方式、中断处理策略以及资源访问控制逻辑。例如，在没有RTOS时，我们可能通过全局标志位来通知主循环执行某项操作；而在使用RTOS后，则应采用队列或信号量进行跨任务通信，从而避免竞态条件并提升代码清晰度。此外，RTOS对栈空间的使用、中断服务例程（ISR）的编写规范也提出了新的要求，稍有不慎就可能导致堆栈溢出或优先级反转等问题。

为了帮助读者建立完整的认知体系，本章将以FreeRTOS为例，系统讲解其任务状态转换模型、调度算法实现机制，并演示如何在ARM Cortex-M系列处理器上完成移植与配置。随后，通过构建典型应用场景——如传感器数据采集与显示刷新的多任务协同——深入探讨信号量、互斥锁和消息队列的实际用法。最终目标是让具备五年以上嵌入式开发经验的工程师也能从中获得关于性能调优、死锁预防和低延迟设计的新见解，真正掌握RTOS在复杂系统中的工程化落地方法。

4.1 RTOS核心概念与任务调度机制

实时操作系统的灵魂在于其任务调度器（Scheduler），它是决定哪个任务在何时运行的关键组件。与通用操作系统不同，RTOS强调的是确定性而非吞吐量，这意味着每一个任务都必须在预定义的时间约束内得到响应。为此，RTOS通常采用基于优先级的抢占式调度策略，辅以时间片轮转机制，确保高优先级任务能够立即获得CPU控制权，同时低优先级任务也不会被完全饿死。理解这一机制背后的运作逻辑，是掌握RTOS编程的第一步。

4.1.1 任务状态转换与优先级抢占

在RTOS中，每个任务都有明确的状态生命周期，主要包括以下五种基本状态：

状态 描述
Running（运行态） 当前正在占用CPU的任务
Ready（就绪态） 已准备好运行，但因更高优先级任务正在执行而等待
Blocked（阻塞态） 主动放弃CPU，等待某个事件（如延时、信号量、队列）发生
Suspended（挂起态） 被显式暂停，无法参与调度，常用于调试或节能
Deleted（删除态） 任务已被销毁，不再存在于系统中

这些状态之间通过特定事件触发转换。例如，当一个任务调用 vTaskDelay() 函数时，它会从 Running 态转入 Blocked 态，直到延时期满自动回到 Ready 态；若此时没有更高优先级任务在运行，则重新进入 Running 态。

void vTaskFunction(void *pvParameters)
{
    for(;;)
    {
        // 执行任务主体逻辑
        LED_Toggle();

        // 延迟1000ms，任务进入Blocked状态
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

代码逻辑逐行解读：

  • for(;;)：无限循环，表示任务持续运行。
  • LED_Toggle();：执行具体功能，如翻转LED状态。
  • vTaskDelay(pdMS_TO_TICKS(1000));：请求延迟1000毫秒。该函数会使当前任务进入 Blocked 状态，释放CPU给其他就绪任务。pdMS_TO_TICKS 是一个宏，用于将毫秒转换为系统节拍数（ticks），依赖于 configTICK_RATE_HZ 配置（通常为1000Hz，即每tick=1ms）。

该机制的优势在于实现了非阻塞式的延时控制，允许低优先级任务在高优先级任务休眠期间得以执行，极大提高了CPU利用率。

优先级抢占机制图解

下面使用 Mermaid 流程图展示两个任务（Task A 和 Task B）在不同优先级下的调度行为：

CPU Scheduler Task A (Prio=2) Task B (Prio=1) 初始状态：TaskA运行中 正常执行 被唤醒/变为Ready 检查优先级 继续运行TaskA 触发上下文切换 保存寄存器状态（上下文） 恢复寄存器并开始执行 抢占发生！ alt [TaskB优先级低于TaskA] [TaskB优先级高于TaskA] CPU Scheduler Task A (Prio=2) Task B (Prio=1)

流程图说明：

  • 图中展示了典型的抢占式调度过程。当一个高优先级任务变为就绪状态时，调度器会立即中断当前低优先级任务的执行，保存其上下文（包括PC、SP、R0-R12等寄存器），然后恢复高优先级任务的上下文并跳转执行。
  • 这种机制保证了紧急任务（如故障检测）可以最快响应，符合硬实时系统的要求。

值得注意的是，FreeRTOS支持最多 configMAX_PRIORITIES 个优先级（默认32）。数值越大代表优先级越低，0为最高优先级。因此，设计时应合理分配优先级层级，避免出现“优先级倒置”问题——即低优先级任务持有共享资源，导致中优先级任务抢占了本应等待该资源的高优先级任务。

此外，任务创建时需指定栈大小、入口函数、参数、优先级和任务句柄。示例如下：

TaskHandle_t xTaskHandle = NULL;

xTaskCreate(
    vTaskFunction,          // 函数指针
    "LED_Task",             // 任务名称（仅用于调试）
    configMINIMAL_STACK_SIZE, // 栈大小（单位：word）
    NULL,                   // 参数传递
    tskIDLE_PRIORITY + 1,   // 优先级
    &xTaskHandle            // 返回任务句柄
);

参数说明：

  • configMINIMAL_STACK_SIZE：最小栈空间，由移植层定义，通常为128 words。
  • tskIDLE_PRIORITY：空闲任务的优先级（最低），加1表示略高于空闲任务。
  • 若任务创建失败（如内存不足），xTaskCreate 返回 errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY。

综上所述，任务状态机与优先级抢占构成了RTOS调度的基础框架。只有深刻理解这些底层机制，才能有效规避诸如任务饥饿、优先级反转等常见陷阱，进而构建稳定可靠的多任务系统。

4.1.2 时间片轮转与调度延迟分析

尽管抢占式调度保障了高优先级任务的快速响应，但在多个同优先级任务共存的情况下，仍需一种公平的执行策略。为此，FreeRTOS引入了时间片轮转（Round-Robin Scheduling）机制。在同一优先级队列中，每个就绪任务被分配一个固定的时间片（通常等于一个 tick 周期），当时间片耗尽且仍有其他同优先级任务就绪时，调度器会强制进行上下文切换，使下一个任务获得执行机会。

假设系统中有两个任务 Task_X 和 Task_Y，均处于优先级 2，且皆处于 Ready 状态。系统配置 configUSE_TIME_SLICING 启用时间片调度，configTICK_RATE_HZ = 1000，则每个时间片长度为 1ms。

其调度过程可用如下表格描述：

时间 (ms) 当前运行任务 事件说明
0 Task_X 开始执行，计时器启动
1 Task_Y Task_X 时间片耗尽，调度器切换至 Task_Y
2 Task_X Task_Y 时间片耗尽，切回 Task_X
3 Task_Y 继续轮换…

该机制防止了某个任务长期霸占CPU，提升了系统的整体响应均衡性。然而，时间片过短会导致频繁上下文切换，增加系统开销；过长则削弱了轮转意义。因此，实际项目中需根据任务负载动态调整。

更重要的是，我们必须关注调度延迟（Scheduling Latency）这一关键指标——即从中断发生到对应任务开始执行的时间间隔。这直接影响系统的实时性表现。影响因素包括：

  • 中断关闭时间（Critical Section）
  • 内核临界区保护时长
  • 上下文切换速度
  • 调度器锁定状态（vTaskSuspendAll()）

可通过以下代码测量最大调度延迟：

volatile uint32_t ulStartTick, ulEndTick;
uint32_t ulMaxLatency = 0;

void vISRCallback(void)
{
    ulStartTick = xTaskGetTickCountFromISR();
    xQueueSendToBackFromISR(xEventQueue, &event, NULL);
}

void vHandlerTask(void *pvParams)
{
    Event_t receivedEvent;
    for(;;)
    {
        if(xQueueReceive(xEventQueue, &receivedEvent, portMAX_DELAY))
        {
            ulEndTick = xTaskGetTickCount();
            uint32_t latency = ulEndTick - ulStartTick;
            if(latency > ulMaxLatency) ulMaxLatency = latency;
            // 处理事件...
        }
    }
}

逻辑分析：

  • xTaskGetTickCountFromISR() 在中断中记录节拍数。
  • 任务接收到队列消息后再次读取节拍数，差值即为调度延迟（以tick为单位）。
  • 若 configTICK_RATE_HZ = 1000，则1 tick = 1ms，便于量化评估。

理想情况下，FreeRTOS在Cortex-M平台上可实现 <50μs 的中断响应延迟，调度延迟控制在 1~2 ticks 内。但在启用大量钩子函数、使用复杂同步原语或禁用中断过久时，性能会明显下降。

综上，时间片轮转补充了抢占式调度的不足，而调度延迟则是衡量RTOS性能的重要标尺。结合任务优先级规划与延迟监控工具，开发者可精准掌控系统行为，实现真正的“软”或“硬”实时控制。

5. 嵌入式系统的启动流程与固件构建

在现代嵌入式系统开发中，从按下电源按钮到应用程序正常运行，背后隐藏着一条精密而复杂的执行链条。这条链条的起点是芯片复位，终点是 main() 函数的调用，中间涉及硬件初始化、内存映射、代码加载和环境准备等多个关键阶段。理解这一过程不仅是调试底层问题的基础，更是实现高效固件设计、支持远程升级（OTA）、增强安全启动机制的前提。

本章将深入剖析嵌入式系统从上电复位到用户程序运行的完整路径，重点解析 Bootloader 的作用机制、多级引导的设计逻辑、链接脚本对内存布局的影响 以及 如何通过自定义配置优化固件结构。同时，结合主流调试工具如 JTAG/SWD 和 OpenOCD，展示实际项目中的固件烧录与故障排查方法，帮助开发者建立完整的“构建—下载—调试”闭环能力。

整个分析将以 ARM Cortex-M 系列微控制器为典型对象，因其广泛应用于工业控制、物联网终端和消费电子领域，具有代表性强、资料丰富、生态成熟的特点。通过对启动向量表、堆栈初始化、静态变量复制等细节的逐层拆解，揭示那些通常被编译器自动处理但对系统稳定性至关重要的底层机制。

此外，随着嵌入式系统复杂度提升，传统的单阶段启动已难以满足安全性、可维护性和功能扩展的需求。因此，引入多级引导架构（如一级 Bootloader 负责基础验证，二级负责跳转应用）成为趋势。这不仅要求开发者掌握启动流程本身，还需具备构建可重定位固件、管理 Flash 分区、实现校验与恢复策略的能力。

接下来的内容将以递进方式展开：首先从宏观角度梳理启动全过程，然后聚焦于链接脚本如何决定程序在物理内存中的分布，最后落实到具体的烧录操作与调试技巧。每一环节都将辅以代码实例、内存布局图示和工具使用说明，确保理论与实践紧密结合，助力资深工程师在真实项目中应对诸如“程序跑飞”、“无法进入 main”、“Flash 擦写失败”等棘手问题。

5.1 启动引导过程全链路剖析

嵌入式系统的启动过程是一条由硬件触发、软件接力执行的关键路径。它始于芯片上电或复位信号的到来，终于用户主函数 main() 的执行。这条路径看似简单，实则包含了多个层次的状态切换与资源初始化操作，任何一环出错都可能导致系统无法启动或行为异常。深入理解该流程，是进行低层调试、定制启动逻辑和实现安全固件更新的前提。

5.1.1 Bootloader作用与多级引导设计

Bootloader 是嵌入式系统中最先运行的一段程序，其核心职责是在操作系统或主应用运行前完成必要的硬件初始化和程序加载工作。根据应用场景的不同，Bootloader 可分为 一级 Bootloader（Primary Bootloader） 和 二级 Bootloader（Secondary Bootloader），构成所谓的“多级引导”架构。

一级 Bootloader 通常固化在芯片内部 ROM 中（称为 iROM），由半导体厂商预置，具备最基本的启动能力，例如：

  • 检测启动源（Flash、UART、USB、SD卡等）
  • 初始化时钟和基本外设
  • 将下一级引导程序从外部存储加载至 RAM 或指定 Flash 区域
  • 跳转执行二级 Bootloader

二级 Bootloader 则位于外部 Flash 中，由开发者编写或选用开源方案（如 U-Boot、LittleFS + 自定义 loader），承担更复杂的任务：

功能模块 具体职责
固件验证 计算 CRC/SHA 校验值，防止损坏固件运行
OTA 支持 支持通过网络或串口接收新版本固件
多镜像管理 维护 A/B 分区，实现无缝升级与回滚
调试接口暴露 提供命令行界面用于诊断和刷机

这种分层设计提升了系统的灵活性与可靠性。例如，在智能电表中，即使主应用程序因更新失败而崩溃，只要 Bootloader 仍能响应串口指令，即可重新下载固件恢复设备。

下面是一个典型的多级引导流程图（使用 Mermaid 表示）：

graph TD
    A[上电/复位] --> B{iROM Bootloader}
    B --> C[检测启动模式引脚]
    C -->|Normal Mode| D[从 Flash 加载二级 Bootloader]
    C -->|Download Mode| E[等待 UART/USB 下载指令]
    D --> F[初始化 SDRAM & 外部 Flash]
    F --> G[加载 Application 到 RAM]
    G --> H[跳转至 main()]
    E --> I[接收固件数据]
    I --> J[写入 Flash 并校验]
    J --> K[重启并进入 Normal Mode]

上述流程体现了 Bootloader 在不同工作模式下的分支逻辑。值得注意的是，某些高性能 SoC（如 NXP i.MX 系列）甚至支持三级引导：iROM → SPL (Secondary Program Loader) → U-Boot → Kernel。

为了进一步说明 Bootloader 的跳转机制，以下是一段基于 ARM Cortex-M 的汇编跳转代码示例：

; jump_to_app.s
    .global jump_to_application
jump_to_application:
    ldr   r0, =0x08004000          ; 应用程序起始地址（假设位于 Flash 偏移 0x4000）
    ldr   r1, [r0]                 ; 读取 MSP 初始值（栈顶）
    msr   MSP, r1                  ; 设置主堆栈指针
    ldr   r2, [r0, #4]             ; 读取 Reset Handler 地址
    bx    r2                       ; 跳转执行
    bx    lr                       ; 不应到达此处

代码逻辑逐行解析：

  1. ldr r0, =0x08004000：将应用程序的起始地址加载到寄存器 R0。该地址通常是链接脚本中 .isr_vector 段的位置。
  2. ldr r1, [r0]：从该地址读取第一个字（即初始 MSP 值），这是中断向量表的第一个条目。
  3. msr MSP, r1：将读取的值写入主堆栈指针（Main Stack Pointer），确保后续函数调用使用正确的栈空间。
  4. ldr r2, [r0, #4]：读取第二个向量——复位处理函数地址（Reset_Handler）。
  5. bx r2：跳转至该地址开始执行应用程序代码。
  6. bx lr：防止意外继续执行，实际不会被执行。

此段代码常用于 Bootloader 完成验证后跳转至用户程序。需要注意的是，在跳转前必须关闭所有启用的中断、解除外设占用，并确保时钟配置兼容目标程序。

此外，Bootloader 还需考虑 向量表重映射 问题。默认情况下，NVIC 从中断向量表首地址（通常是 0x00000000）读取入口。若应用程序不在起始位置运行，则需通过 SCB->VTOR 寄存器重定向向量表：

// remap_vector_table.c
#include "stm32f4xx.h"

void remap_vector_table(void) {
    SCB->VTOR = 0x08004000;  // 指向应用程序的向量表
    __DSB();                 // 数据同步屏障
    __ISB();                 // 指令同步屏障
}

参数说明：

  • SCB->VTOR：向量表偏移寄存器，可设置向量表在 Flash 或 RAM 中的基地址。
  • __DSB() 和 __ISB()：内存屏障指令，确保重映射立即生效，避免流水线冲突。

综上所述，Bootloader 不仅是启动的“看门人”，更是系统安全与可维护性的基石。合理设计其功能边界与升级策略，能够显著提升产品的鲁棒性与用户体验。

5.1.2 从复位向量到main函数的执行路径

当处理器接收到复位信号后，CPU 内核会从预定义的地址读取初始堆栈指针（MSP）和复位向量，进而启动第一条指令的执行。对于大多数 ARM Cortex-M 微控制器而言，这一地址为 0x0000_0000，其内容如下所示：

偏移地址 名称 描述
0x0000 Initial MSP 主堆栈指针初值
0x0004 Reset_Handler 复位中断服务程序入口
0x0008 NMI_Handler 不可屏蔽中断处理
… … 其他异常向量

这个结构被称为 中断向量表（Interrupt Vector Table, IVT），是整个启动流程的起点。

启动流程详细分解

  1. 硬件复位阶段
    上电瞬间，电源稳定后复位电路释放 RESET 信号，CPU 开始从地址 0x0000_0000 读取 MSP 初始值，随后从 0x0000_0004 获取 Reset_Handler 地址并跳转。

  2. 汇编启动代码执行
    Reset_Handler 通常由汇编语言编写，位于启动文件（如 startup_stm32f407xx.s）中，主要完成以下任务：

    Reset_Handler:
    ldr   r0, =_estack         ; 加载栈顶地址
    mov   sp, r0               ; 设置当前栈指针
    bl    SystemInit           ; 调用系统初始化（时钟、总线等）
    bl    __libc_init_array    ; C++ 构造函数调用（如有）
    bl    main                 ; 跳转至用户主函数
    bx    lr                   ; 正常情况下不应返回
    • _estack：链接脚本中定义的栈顶符号，指向 RAM 最高端。
    • SystemInit()：标准库提供，配置 HSI/HSE、PLL、AHB/APB 分频等。
    • __libc_init_array：GNU 工具链特有，用于调用全局构造函数（C++ 场景）。

  3. C 运行时环境准备
    在调用 main() 之前，必须完成以下准备工作：

    • .data 段初始化：将存储在 Flash 中的已初始化全局变量复制到 RAM。
    • .bss 段清零：将未初始化的全局变量区域置零。
    • 堆（heap）初始化：设置 sbrk 边界，供 malloc 使用。

    这些操作通常由编译器自动生成的 __main 或 Reset_Handler 后续调用的 __scatterload 完成。以 GCC 为例，这些步骤封装在 crt0.o 中。

    下面是一个手动模拟 .data 和 .bss 初始化的 C 函数片段：

    extern uint32_t _sidata, _sdata, _edata, _sbss, _ebss;

void copy_data_and_bss(void) {
    uint32_t *p_src  = &_sidata;  // Flash 中 .data 起始
    uint32_t *p_dst  = &_sdata;   // RAM 中 .data 起始
    while (p_dst < &_edata) {
        *p_dst++ = *p_src++;
    }

    p_dst = &_sbss;
    while (p_dst < &_ebss) {
        *p_dst++ = 0;
    }
}

    参数说明：

    • _sidata：.data 段在 Flash 中的起始地址（由链接脚本生成）。
    • _sdata, _edata：.data 段在 RAM 中的范围。
    • _sbss, _ebss：.bss 段在 RAM 中的范围。

    该函数应在 SystemInit() 之后、main() 之前调用，否则全局变量可能未正确初始化。

  4. main() 函数执行
    当所有前置条件满足后，控制权交予 main()，用户程序正式开始运行。

执行路径可视化
硬件复位 CPU内核 中断向量表 启动汇编代码 C运行时库 用户应用 发出复位信号 读取0x0000(MSP), 0x0004(Reset_Handler) 返回初始MSP和跳转地址 执行Reset_Handler 调用SystemInit() 初始化.data/.bss 调用main() 用户逻辑执行 硬件复位 CPU内核 中断向量表 启动汇编代码 C运行时库 用户应用

该序列图清晰地展示了从硬件触发到高级语言执行的完整链路。每一个环节都依赖前一个环节的正确完成。例如，若 .data 未复制，全局变量将保持随机值；若 MSP 设置错误，函数调用将导致栈溢出。

在实际开发中，常见问题包括：

  • HardFault_Handler 被触发：可能是向量表错位或跳转地址非法。
  • main() 未执行：检查 Reset_Handler 是否调用了 SystemInit 和 main。
  • 全局变量为零或乱码：确认 .data 复制是否完成。

因此，掌握从复位到 main() 的每一步，是进行深度调试和定制启动流程的基础。尤其在需要实现低功耗唤醒、动态加载或多核协同的场景下，手动干预这一流程变得尤为重要。

5.2 链接脚本与内存布局优化

链接脚本（Linker Script）是连接编译单元与物理内存之间的桥梁，决定了程序各段（section）在目标设备上的最终布局。对于嵌入式系统而言，RAM 和 Flash 资源有限且分布不均，合理的内存规划不仅能提高运行效率，还能支持高级特性如代码重定位、双区备份和安全隔离。

5.2.1 .text、.data、.bss段的分配策略

在嵌入式开发中，程序通常划分为三个核心段：

段名 存储位置 特性 示例变量
.text Flash 只读、可执行 函数代码、常量字符串
.data RAM 可读写、需初始化 int x = 5;
.bss RAM 可读写、初始为零 int y;

链接脚本的任务就是明确这些段在物理内存中的起始地址、大小及排列顺序。

以 STM32F407VE 为例，其拥有 512KB Flash（0x08000000–0x0807FFFF）和 128KB SRAM（0x20000000–0x2001FFFF）。一个典型的链接脚本片段如下：

/* stm32_flash.ld */
MEMORY
{
  FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 512K
  RAM   (rwx) : ORIGIN = 0x20000000, LENGTH = 128K
}

SECTIONS
{
  .isr_vector : {
    KEEP(*(.isr_vector))
  } > FLASH

  .text : {
    *(.text)
    *(.rodata)
  } > FLASH

  .data : {
    _sdata = .;
    *(.data)
    _edata = .;
  } > RAM AT > FLASH
  _sidata = LOADADDR(.data);

  .bss : {
    _sbss = .;
    *(.bss)
    _ebss = .;
  } > RAM
}

参数说明：

  • MEMORY 块定义了可用内存区域及其权限（r=读, w=写, x=执行）。
  • ORIGIN 表示起始地址，LENGTH 为容量。
  • SECTIONS 定义各段如何映射到 MEMORY。
  • > FLASH / > RAM 指定输出段所在区域。
  • AT > FLASH 表示 .data 内容虽运行时位于 RAM，但烧录时驻留在 Flash 中。
  • _sidata 记录 .data 在 Flash 中的加载地址，供启动代码复制使用。

该脚本确保 .text 和向量表置于 Flash，.data 和 .bss 映射到 RAM，符合典型嵌入式部署需求。

内存布局优化建议

  1. 紧凑布局减少碎片
    将频繁访问的数据集中放置，有利于缓存命中（对带 Cache 的 M7/M4F 核心尤为重要）。

  2. 保留特定区域用于特殊用途
    如预留最后 4KB Flash 用于存储设备序列号或校准参数：

    FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 508K
EEPROM (rw) : ORIGIN = 0x0807F000, LENGTH = 4K

  3. 分离堆与栈以防冲突
    显式定义堆起始位置，避免与 .bss 重叠：

    _end = .;
_heap_start = .;

  4. 使用 SECTION 关键字定制分配
    可将特定函数或变量放入独立段以便管理：

    __attribute__((section(".fast_code"))) void fast_func(void) { ... }

    对应链接脚本添加：

    .fast_code : {
  *(.fast_code)
} > RAM

此类优化在实时性要求高的场合极为重要，如电机控制中需将 PID 计算函数放入 RAM 以加速执行。

5.2.2 自定义链接脚本实现代码重定位

在某些应用场景中，原始固件可能无法直接在目标地址运行，例如：

  • Bootloader 占据 Flash 起始区域（0x08000000 ~ 0x08003FFF）
  • 应用程序需从 0x08004000 开始运行
  • 但仍希望使用标准启动流程

此时需通过 自定义链接脚本 实现代码重定位（Relocation），使程序能在非零地址正确运行。

步骤一：修改链接脚本基地址
/* app_relocate.ld */
ENTRY(Reset_Handler)

MEMORY
{
  FLASH (rx) : ORIGIN = 0x08004000, LENGTH = 496K
  RAM   (rwx) : ORIGIN = 0x20000000, LENGTH = 128K
}

SECTIONS
{
  .isr_vector : {
    KEEP(*(.isr_vector))
  } > FLASH

  .text : {
    *(.text)
    *(.rodata)
  } > FLASH

  .data : {
    _sdata = .;
    *(.data)
    _edata = .;
  } > RAM AT > FLASH
  _sidata = LOADADDR(.data);

  .bss : {
    _sbss = .;
    *(.bss)
    _ebss = .;
  } > RAM
}

注意 ORIGIN = 0x08004000，表示应用程序从偏移 16KB 处开始。

步骤二：调整向量表偏移

由于向量表不再位于 0x00000000，需在 main() 中调用：

SCB->VTOR = 0x08004000;

否则 NVIC 仍将从中断向量 0x00000004 取址，导致跳转错误。

步骤三：Bootloader 跳转逻辑适配

Bootloader 必须识别新的向量表位置，并正确设置 MSP 和 PC：

#define APP_START_ADDR 0x08004000

typedef void (*pFunc)(void);
uint32_t *app_msp = (uint32_t *)APP_START_ADDR;
uint32_t *app_reset = (uint32_t *)(APP_START_ADDR + 4);

if (((*app_msp) & 0xFFFC0000) == 0x20000000) {  // 栈顶在有效RAM范围内
    __set_MSP(*app_msp);
    ((pFunc)(*app_reset))();
}

该检查防止跳转到无效固件，提升系统健壮性。

通过上述三步，实现了完整的代码重定位机制，适用于 OTA 升级、双系统切换等高级场景。

5.3 固件烧录与调试接口实战

5.3.1 JTAG/SWD调试原理与OpenOCD使用

JTAG（Joint Test Action Group）和 SWD（Serial Wire Debug）是两种主流的嵌入式调试接口。JTAG 使用 4~5 根信号线（TDI, TDO, TCK, TMS, nTRST），而 SWD 仅需两根（SWDIO, SWCLK），更适合引脚受限的设备。

ARM CoreSight 架构提供了 DAP（Debug Access Port）模块，允许调试器访问 CPU 内核、寄存器、内存和外设。OpenOCD（Open On-Chip Debugger）是一个开源工具，支持多种调试探针（如 ST-Link、J-Link）和目标芯片。

OpenOCD 配置示例
# openocd.cfg
source [find interface/stlink-v2.cfg]
source [find target/stm32f4x.cfg]

reset_config none
adapter speed 2000

启动命令：

openocd -f openocd.cfg

另开终端使用 telnet 连接：

telnet localhost 4444
> reset halt
> flash write_image erase firmware.bin 0x08000000
> resume

OpenOCD 支持 GDB 直连，便于源码级调试：

arm-none-eabi-gdb firmware.elf
(gdb) target extended-remote :3333
(gdb) monitor reset halt
(gdb) load

5.3.2 使用ST-Link进行程序下载与故障排查

ST-Link 是 ST 公司推出的调试下载工具，兼容 STM32 全系列。常见问题包括：

  • No device found：检查 USB 连接、驱动安装（需 ST-Link USB Driver）
  • Target not halted：确认 NRST 引脚连接，尝试硬件复位
  • Flash write failed：检查写保护位、电压是否稳定

推荐使用 STM32CubeProgrammer 图形化工具辅助排查。

同时，可通过 OpenOCD 日志分析通信状态，定位协议层错误。

综上，掌握固件构建与下载全流程，是嵌入式开发不可或缺的核心技能。

6. 嵌入式系统综合项目实战：智能温控终端构建

6.1 系统需求分析与硬件选型决策

在构建一个具备实际应用价值的嵌入式系统时，明确的功能需求和合理的硬件选型是成功的基础。本节将围绕“智能温控终端”这一典型应用场景，展开从功能定义到核心组件选型的完整分析流程。

智能温控终端的核心目标是实现环境温度的实时采集、本地显示、超限报警以及低功耗运行能力，适用于工业监控、智能家居或冷链运输等场景。基于此，我们对系统提出如下功能需求：

功能模块 技术要求描述
温度传感 支持-40°C ~ +85°C测量范围，精度±0.5°C，I2C接口
显示输出 OLED显示屏（128x64），支持中文字符显示
用户交互 按键输入（设置阈值、切换模式）
报警机制 超温触发声光报警（蜂鸣器+LED）
主控处理器 基于ARM Cortex-M4内核，主频≥72MHz，集成ADC与I2C外设
电源管理 支持电池供电，具备睡眠模式以延长续航
实时时钟（RTC） 内置或外置RTC，用于时间戳记录
调试与升级 支持SWD调试接口，可在线固件更新

根据上述需求，进行关键器件选型决策：

  • 主控制器：选用STM32F407VG，其具备Cortex-M4+FPU架构，主频168MHz，丰富外设资源（多达3个I2C、3个USART、2个ADC），且广泛支持FreeRTOS生态。
  • 温度传感器：采用数字式传感器TMP102，通过I2C通信，分辨率可达0.0625°C，静态电流仅10μA，适合低功耗设计。
  • 显示单元：使用SSD1306驱动的0.96英寸OLED屏，工作电压3.3V，通过I2C协议通信，节省GPIO资源。
  • 人机交互：配置两个轻触按键（“Set”与“Mode”），用于参数调整与界面切换。
  • 报警输出：连接有源蜂鸣器（3.3V TTL控制）与红色LED，由独立GPIO驱动。
  • 电源方案：采用可充电锂电池（3.7V）配合LDO稳压至3.3V，并启用STM32的Stop模式+RTC唤醒策略。

硬件资源分配如下表所示：

外设 引脚编号 功能说明
I2C1_SDA PB7 TMP102与OLED数据线
I2C1_SCL PB6 TMP102与OLED时钟线
LED_Alert PC13 超温报警指示灯
Buzzer PA8 蜂鸣器控制信号
Key_Set PA0 设置键（外部中断触发）
Key_Mode PA1 模式切换键
ADC_Channel PA4 可扩展模拟输入（如湿度检测）

该系统采用模块化设计理念，各功能单元通过标准接口接入主控MCU，便于后期维护与功能扩展。例如，未来可通过UART外接Wi-Fi模块实现远程数据上传。

此外，在PCB布局阶段需注意高频信号走线隔离，尤其是I2C总线应靠近芯片布线并添加4.7kΩ上拉电阻，确保通信稳定性。所有电源引脚均需配置去耦电容（0.1μF陶瓷电容+10μF钽电容），提升抗干扰能力。

// 示例：I2C初始化代码片段（基于HAL库）
static void MX_I2C1_Init(void)
{
    hi2c1.Instance = I2C1;
    hi2c1.Init.ClockSpeed = 100000;           // 标准模式100kHz
    hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c1.Init.OwnAddress1 = 0;
    hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
    if (HAL_I2C_Init(&hi2c1) != HAL_OK)
    {
        Error_Handler(); // 错误处理函数
    }
}

上述代码完成I2C1的基本配置，适用于连接TMP102和OLED设备。执行逻辑为：调用HAL_I2C_Init()后，底层会自动配置SCL/SDA引脚为开漏输出，并使能I2C时钟。后续可通过HAL_I2C_Master_Transmit()发送命令帧。

为进一步验证硬件兼容性，建议搭建最小系统板并运行基础通信测试程序，确认所有外设均可被正确识别与读写。
是
否
系统上电
初始化时钟系统
配置GPIO与外设
启动I2C总线
TMP102温度读取测试
是否成功?
初始化OLED显示
进入错误提示模式
显示当前温度

该流程图展示了系统启动初期的关键步骤顺序，体现了自检机制的重要性。只有当传感器通信正常，才继续执行后续显示任务，避免无效操作导致系统卡顿。

接下来的设计重点将转向软件架构层面，如何在多任务环境中协调数据采集、界面刷新与用户响应，成为提升用户体验的核心挑战。

6.2 多任务协同设计与软件架构搭建

为实现智能温控终端的高响应性与模块解耦，必须引入实时操作系统（RTOS）进行任务调度管理。本文选用FreeRTOS作为任务框架，充分发挥其轻量级、可裁剪和高确定性的优势。

系统共划分四个核心任务：

  1. Temperature_Task：周期性采集TMP102温度数据，每2秒执行一次；
  2. Display_Task：负责OLED屏幕刷新，每500ms更新一次界面；
  3. Alert_Task：监控温度阈值，超出设定范围则触发报警；
  4. User_Input_Task：扫描按键状态，处理用户交互逻辑；

这些任务通过优先级抢占方式运行，具体配置如下：

任务名称 优先级 堆栈大小（words） 执行周期
Alert_Task 3 128 事件触发
User_Input_Task 2 128 100ms轮询
Temperature_Task 1 256 2s周期
Display_Task 0 256 500ms周期

任务间通过全局变量与队列进行通信。例如，temperature_current作为共享变量，由Temperature_Task更新，其余任务读取。同时，使用QueueHandle_t xQueueTemp传递温度采样结果，避免竞态条件。

以下是任务创建示例代码：

// 定义任务句柄
TaskHandle_t xTaskTemp = NULL;
TaskHandle_t xTaskDisp = NULL;

// 主函数中创建任务
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_I2C1_Init();

    // 创建温度采集任务
    xTaskCreate(Temperature_Task, "TEMP", 256, NULL, 1, &xTaskTemp);

    // 创建显示任务
    xTaskCreate(Display_Task, "DISP", 256, NULL, 0, &xTaskDisp);

    // 启动调度器
    vTaskStartScheduler();

    while(1);
}

其中，xTaskCreate参数依次为：函数指针、任务名、堆栈深度、传参、优先级、任务句柄。FreeRTOS会在vTaskStartScheduler()后开始调度，依据优先级决定运行顺序。

为了实现温度与显示的解耦，采用“生产者-消费者”模型：

发送温度数据
提供数据
Temperature_Task
xQueueTemp
Display_Task
刷新LCD

这种设计使得即使Display_Task因阻塞延迟，Temperature_Task仍可持续采集数据，提高了系统的鲁棒性。

在用户交互方面，Key_Set与Key_Mode按键采用外部中断+去抖延时的方式处理：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == SET_BUTTON_PIN)
    {
        BaseType_t xHigherPriorityTaskWoken = pdFALSE;
        vTaskNotifyGiveFromISR(xUserInputTask, &xHigherPriorityTaskWoken);
        portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
    }
}

该回调函数在中断上下文中唤醒User_Input_Task，利用任务通知机制替代传统队列，减少开销，提高响应速度。

报警逻辑则在独立任务中持续监测：

void Alert_Task(void *pvParameters)
{
    const float threshold_high = 60.0f;  // 高温阈值
    for(;;)
    {
        if(temperature_current > threshold_high)
        {
            HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, GPIO_PIN_SET);
            HAL_GPIO_TogglePin(LED_PORT, LED_PIN);  // 闪烁警示
        }
        else
        {
            HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, GPIO_PIN_RESET);
            HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET);
        }
        vTaskDelay(pdMS_TO_TICKS(100));  // 检测频率10Hz
    }
}

该任务以100ms间隔检查当前温度，一旦越限立即激活声光报警装置。通过vTaskDelay实现非阻塞延时，不影响其他高优先级任务执行。

整个软件架构呈现出清晰的分层结构：底层驱动封装硬件访问细节，中间层RTOS提供并发支持，顶层任务实现业务逻辑。这种层次化设计不仅提升了代码可维护性，也为后续功能扩展（如加入无线传输任务）预留了空间。

下一节将进一步探讨如何通过低功耗模式优化系统能耗，满足长时间无人值守运行的需求。

# 单片机 # 嵌入式硬件
Logo
openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

cover

小米开源声音克隆大模型 OmniVoice 完整使用指南｜3 秒克隆人声｜支持 600 多种语言和中文方言｜Apache-2.0 免费商用｜整合包一键启动无需配环境｜附详细安装

avatar openvela
cover

声音克隆 小米大模型 OmniVoice 完整使用指南｜3 秒克隆人声｜支持 600 多种语言和中文方言详细安装教程

avatar openvela
cover

智能进化觉醒！openvela trunk-5.5 发布：端侧 AI Agent 开源和多方位升级

avatar openvela
