简介：《UML嵌入式设计实例与应用》深入讲解了统一建模语言（UML）在嵌入式系统开发中的实际应用。作为标准化的图形化建模工具，UML通过用例图、类图、序列图、状态图和活动图等多种图表，支持从需求分析、系统架构到详细设计与代码生成的全过程。本书结合典型嵌入式案例，如传感器网络与自动驾驶系统，展示如何利用UML应对实时性、资源约束和并发控制等挑战，并融合模型驱动开发（MDD）理念提升开发效率。读者可通过实践掌握UML与敏捷开发、面向对象方法的集成，增强团队协作与项目管理能力，是嵌入式开发者提升建模技能与工程实践水平的实用指南。

1. UML嵌入式系统建模概述

统一建模语言（UML）作为面向对象系统分析与设计的标准工具，在嵌入式系统开发中正发挥着日益关键的作用。嵌入式系统具有资源受限、实时性要求高、软硬件深度耦合等特点，传统文档化需求与碎片化设计难以有效管理其复杂性。UML通过用例图、类图、序列图、状态图等标准化图形手段，为系统架构设计、动态行为描述和模块交互提供了清晰、可追溯的模型表达。

特别是结合模型驱动开发（MDD）理念，UML不仅支持从需求到代码的正向工程，还可实现反向建模与一致性验证，显著提升嵌入式软件的可维护性与跨平台复用能力。本章将系统解析UML核心视图在嵌入式上下文中的语义适配与应用边界，为后续各阶段建模实践奠定理论基础。

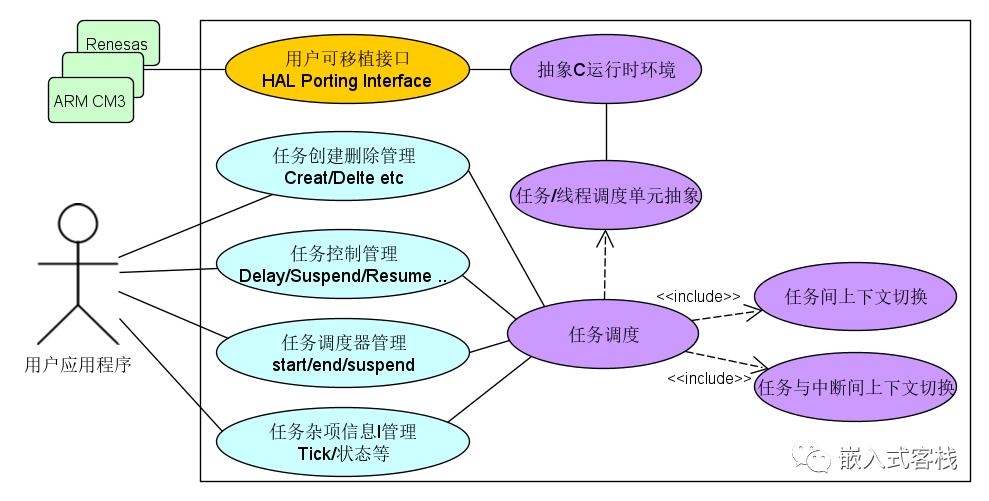

2. 用例图在需求分析中的应用

在嵌入式系统开发中，需求分析是决定项目成败的关键阶段。由于嵌入式系统通常涉及软硬件协同、实时响应、资源受限等复杂特性，传统的文字性需求描述往往难以全面捕捉用户意图与系统边界。用例图（Use Case Diagram）作为UML中最贴近用户视角的建模工具，能够以图形化方式清晰表达“谁在使用系统”以及“系统为用户提供了哪些功能”，从而有效支撑需求捕获、沟通对齐与验证工作。

用例图不仅是一种可视化手段，更是一种结构化的思维框架，帮助开发团队从纷繁复杂的外部交互中提炼出核心功能模块。尤其在智能家居、工业控制、车载电子等典型嵌入式领域，系统的功能性需求常伴随着严格的非功能性约束（如响应时间、通信可靠性），而用例图通过参与者（Actor）、用例（Use Case）及它们之间的语义关系，构建了一个可追溯、可扩展的需求模型体系。

本章将深入探讨用例图在嵌入式系统需求分析中的具体应用路径，涵盖基本构成要素的语义解析、针对嵌入式环境的建模范式、需求验证机制，并结合实际案例展示其工程价值。

2.1 用例图的基本构成与语义解析

用例图是UML中用于描述系统外部行为的核心图表之一，它聚焦于系统“做什么”而非“如何做”。其基本组成包括 参与者（Actor） 、 用例（Use Case） 、 系统边界（System Boundary） 以及三者之间的各种语义关系，如包含（include）、扩展（extend）和泛化（generalization）。这些元素共同构成了一个层次分明、逻辑清晰的需求视图。

2.1.1 参与者（Actor）与系统边界的定义

参与者代表与系统进行交互的外部实体，可以是人、设备、其他系统或定时事件。在嵌入式上下文中，参与者的识别尤为关键，因为许多交互并非来自人类用户，而是来自传感器、执行器或远程控制器。

例如，在一个温控系统中，“温度传感器”作为一个被动数据提供者，虽不主动发起操作，但仍应被建模为参与者；同理，“Wi-Fi模块”作为与云平台通信的代理，也属于参与者范畴。这体现了嵌入式系统中 物理世界与数字系统深度融合 的特点。

系统边界则用来界定系统的职责范围，明确哪些功能由系统内部实现，哪些属于外部环境。绘制时通常用一个矩形框表示系统，所有用例置于其中，参与者位于框外并与相关用例连线。

参与者类型	示例	是否主动触发	在嵌入式中的意义
人类用户	操作员、管理员	是	提供配置、查看状态
物理设备	温度传感器、电机驱动器	否/间接	数据输入或执行输出
外部系统	云端服务器、CAN总线节点	是/否	实现远程控制或协同工作
定时器/中断源	RTC时钟、看门狗	是（事件驱动）	触发周期性任务或异常处理

graph TD
    A[用户] -->|设置目标温度| B(温控系统)
    C[温度传感器] -->|上报当前温度| B
    D[Wi-Fi模块] -->|上传数据至云端| B
    E[云端服务器] -->|下发远程指令| B
    F[加热器] <-->|接收启停信号| B

流程图说明 ：上述Mermaid图展示了多个参与者如何与温控系统发生交互。箭头方向表示信息流向，体现了不同类型的外部实体在系统运行中的角色分工。

值得注意的是， 一个对象是否被建模为参与者，取决于其是否跨越了系统的接口边界 。例如，MCU内部的ADC模块虽然是硬件组件，但由于其封装在系统内部且对外不可见，不应作为参与者；但若该ADC服务于外部探头，则探头本身可视为参与者。

此外，系统边界的划定直接影响用例粒度。若将“温控系统”定义为包含传感器采集、PID调节、加热控制的整体闭环系统，则其边界较宽；若仅关注人机交互部分，则边界收缩至UI与网络通信模块。因此，在建模初期必须明确定义系统范围，避免需求蔓延或遗漏。

2.1.2 用例（Use Case）的粒度控制与命名规范

用例是对系统提供的一项完整功能的描述，强调结果导向而非过程细节。良好的用例命名应遵循“动词+名词”的格式，体现用户的业务目标，如“启动加热”、“保存配置参数”、“检测通信故障”。

然而，在嵌入式系统中，功能划分容易陷入两种极端：一是过于粗略，如“管理系统”，缺乏可实施性；二是过度细化，如“读取寄存器0x1A”，偏离了用户视角。合理的粒度应满足以下原则：

• 单一责任原则 ：每个用例完成一个独立的用户目标。
• 可测试性 ：能够设计出明确的成功/失败条件。
• 可观测性 ：系统状态或输出有明显变化。

以下是一个合理用例划分示例：

用例名称	描述	触发条件
自动调温	根据环境温度自动开启/关闭加热装置	温度采样周期到达
远程控制	接收手机App指令调整设定温度	收到MQTT命令
故障报警	当传感器失效时发出本地声光警报	连续三次读数异常
日志记录	将运行数据写入Flash存储区	每小时整点触发

代码块示例：用例文档的结构化模板（XML风格）

<useCase id="UC003">
  <name>远程控制</name>
  <primaryActor>手机App</primaryActor>
  <secondaryActors>Wi-Fi模块, 用户</secondaryActors>
  <goal>允许用户通过移动网络修改目标温度值</goal>
  <precondition>设备已联网且处于待机或运行状态</precondition>
  <postcondition>目标温度更新并同步显示</postcondition>
  <mainFlow>
    <step number="1">App发送JSON格式的温度设定请求</step>
    <step number="2">Wi-Fi模块接收并解析数据包</step>
    <step number="3">系统验证温度合法性（16~30℃）</step>
    <step number="4">更新内部变量并通知控制环路</step>
    <step number="5">回传确认消息至App</step>
  </mainFlow>
  <exceptionFlow>
    <step number="E1">若网络中断，缓存请求直至恢复</step>
  </exceptionFlow>
</useCase>

代码逻辑逐行解读 ：
- 第1行： id="UC003" 唯一标识用例，便于追踪与管理；
- 第2~3行：明确主次参与者，区分直接触发者与辅助角色；
- 第4行： <goal> 定义用例目的，聚焦用户价值；
- 第5~6行：前置/后置条件确保行为的上下文一致性；
- <mainFlow> 与 <exceptionFlow> 分离正常流与异常流，提升可维护性；
- 每个 <step> 编号清晰，支持后续测试用例生成。

此结构化文档可作为用例图的补充材料，形成“图+文”双轨需求表达，既保证直观性又不失严谨性。

2.1.3 关系类型：包含、扩展与泛化的应用场景

用例之间存在多种语义关联，正确使用这些关系有助于消除冗余、增强复用并揭示隐含逻辑。

包含关系（«include»）

表示某个用例必须调用另一个用例才能完成其功能，具有强制性和无条件性。适用于公共子功能提取。

例如，“远程控制”和“自动调温”都需“校验温度有效性”，可将其抽象为被包含用例：

useCaseDiagram
    actor "手机App" as app
    rectangle "温控系统" {
        usecase "远程控制" as UC1
        usecase "自动调温" as UC2
        usecase "校验温度有效性" as UC3
    }
    app --> UC1
    UC1 ..> UC3 : <<include>>
    UC2 ..> UC3 : <<include>>

参数说明 ： <<include>> 是一种构造型（stereotype），表示源用例依赖目标用例，且目标用例不能独立存在。

扩展关系（«extend»）

表示在特定条件下，一个用例可以在基础用例执行过程中插入额外行为，具有可选性和条件性。适合表达异常处理或附加功能。

例如，“日志记录”仅在调试模式开启时才被执行：

useCaseDiagram
    actor "系统时钟" as timer
    rectangle "温控系统" {
        usecase "执行控制循环" as base
        usecase "记录运行日志" as extendLog
    }
    timer --> base
    extendLog ..> base : <<extend>>
    note right of extendLog
      条件：DEBUG_MODE == TRUE
    end note

扩展点说明 ：可在基础用例中标注“扩展点（Extension Point）”，如 extensionPoints="after_control_loop" ，指明插入时机。

泛化关系（Generalization）

表示用例间的继承关系，子用例继承父用例的行为并可能增加特化内容。可用于分类相似行为。

例如，“用户认证”作为父用例，派生出“指纹登录”和“密码登录”：

useCaseDiagram
    actor "用户" as user
    rectangle "安全子系统" {
        usecase "用户认证" as parent
        usecase "指纹登录" as child1
        usecase "密码登录" as child2
    }
    user --> child1
    user --> child2
    child1 --|> parent
    child2 --|> parent

适用场景 ：当多个用例共享相同流程但身份验证方式不同时，泛化可减少重复建模。

综上，合理运用三种关系不仅能提升模型表达力，还能为后续模块化设计与测试覆盖提供依据。实践中建议优先使用「include」处理共性逻辑，用「extend」处理可选分支，慎用「generalization」以免造成理解负担。

2.2 嵌入式系统需求的结构化建模方法

2.2.1 如何识别嵌入式环境中的外部参与者（如传感器、用户、控制器）

在传统信息系统中，参与者多为人或外部服务，而在嵌入式系统中，大量参与者表现为物理设备或自动化实体。准确识别这些实体是建立有效用例模型的前提。

识别步骤如下：

1. 列出所有物理接口 ：包括GPIO、I²C、SPI、UART、ADC/DAC通道等；
2. 判断每个接口的数据流向 ：输入？输出？双向？
3. 追溯数据源头与目的地 ：例如，I²C总线上连接的EEPROM，虽属系统一部分，但若其承担配置存储职责且可被外部编程器访问，则应单独建模；
4. 考虑事件源 ：中断源（如按键、定时器）也可视为参与者，因其引发系统状态变迁。

举例：某智能灌溉系统包含以下潜在参与者：

• 土壤湿度传感器（模拟量输入）
• 水泵继电器（数字输出）
• 光照强度计（I²C设备）
• 手机App（Wi-Fi通信）
• RTC芯片（周期唤醒MCU）

尽管RTC芯片位于PCB上，但它以“定时事件发生器”身份参与系统交互，故应建模为参与者。

表格：嵌入式参与者识别清单

接口类型	连接设备	是否建模为Actor	理由
ADC_IN0	湿度探头	✅	外部环境感知源
GPIO_5	LED指示灯	❌	系统内部反馈装置
USART1	GPS模块	✅	提供位置信息，独立功能单元
CAN_H/L	车载ECU网络	✅	多节点协作系统的一部分
Internal Watchdog	-	❌	内建故障检测机制，无外部交互

注：是否建模为Actor的关键在于是否跨越系统边界并产生可观测影响。

2.2.2 将功能需求映射为用例的实践策略

将自然语言需求转化为标准用例需经过规范化处理。常见做法是采用“事件分解法”：

1. 收集原始需求 （来自客户、规格书、标准文档）；
2. 提取触发事件 （用户动作、传感器变化、定时到达）；
3. 确定响应行为 （系统输出、状态变更、数据传输）；
4. 合并同类项，形成用例 。

示例原始需求：

“当检测到室内温度低于设定值2℃时，启动电暖器；若连续5分钟无变化，则尝试重启继电器。”

拆解过程：

• 事件：温度偏差 ≥ 2℃
• 行为：启动加热 → 对应用例“启动加热装置”
• 异常路径：长时间未升温 → “继电器故障检测与重试”

最终映射为两个用例：

用例：启动加热装置
  主要参与者：温度传感器
  目标：维持室温稳定
  流程：
    1. 监测温度差值
    2. 若低于阈值，激活继电器
    3. 记录启动时间戳

用例：执行继电器自恢复
  扩展自：启动加热装置
  条件：启动后5分钟内温度未上升
  动作：断开→延时1s→重连继电器

这种方法使模糊需求变得可执行、可验证。

2.2.3 实时性与非功能性需求的用例标注技巧

传统用例图侧重功能性，但嵌入式系统高度依赖非功能性属性。可通过以下方式在用例图中显式表达：

• 使用 UML构造型（Stereotype） 添加约束标签，如 <<real-time>> , <<low-power>> ；
• 在用例旁添加 约束表达式 ，如 {response < 10ms} ；
• 利用 SysML需求图 关联用例，实现双向追踪。

示例：

useCaseDiagram
    actor "主控CPU" as cpu
    rectangle "实时控制系统" {
        usecase "处理A/D采样" as adc
        usecase "调度控制任务" as sched
    }
    cpu --> adc
    cpu --> sched
    note over adc
      <<real-time>>
      {deadline = 5ms}
    end note
    note over sched
      <<periodic>>
      {period = 10ms}
    end note

参数说明 ：
- <<real-time>> 表示该用例受时间约束；
- {deadline = 5ms} 明确最晚完成时限；
- <<periodic>> 标识周期性任务，指导RTOS调度策略制定。

此类标注不仅增强模型表达力，也为后续性能分析与资源分配提供输入。

2.3 用例图驱动的需求验证与迭代

2.3.1 基于用例的场景模拟与原型构建

一旦完成初步用例建模，即可开展基于场景的验证。常用方法是编写“用例剧本”（Use Case Scenario），模拟典型用户路径。

例如，“远程控制”用例的剧本：

Feature: 远程温度设定
  Scenario: 成功更改目标温度
    Given 设备已连接Wi-Fi
    When 用户通过App发送"set_temp=25"
    And 系统收到有效MQTT消息
    Then 解析温度值为25℃
    And 更新设定值并在LCD显示
    And 回传ack确认

该剧本可直接转化为自动化测试脚本，或用于快速搭建GUI原型验证交互逻辑。

进一步地，可使用工具（如Enterprise Architect、Rational Rose）生成可执行状态机模型，驱动硬件在环（HIL）仿真。

2.3.2 用例文档与SysML需求图的协同使用

为加强需求可追溯性，建议将用例图与SysML需求图集成使用。

SysML中的 «requirement» 元素可用于形式化表述技术指标：

[REQ-TEMP-001]
  Text: 系统应在1秒内响应温度变化超过±1℃的情况
  Satisfy: «useCase»::自动调温
  VerifyMethod: 单元测试 + 示波器监测

通过工具链实现需求→用例→设计→测试的全链路追踪，极大提升开发合规性，尤其适用于医疗、汽车等领域。

2.3.3 在敏捷开发中实现用例的增量细化

在Scrum或Kanban流程中，可用例图作为Product Backlog的组织骨架。初始阶段绘制高层用例图，随后逐步展开细节。

例如：
- Sprint 1：完成“基本温控”用例
- Sprint 2：添加“远程控制”及其扩展用例
- Sprint 3：引入“节能模式”等高级特性

每次迭代后更新用例图，并与用户评审，确保持续对齐业务目标。

2.4 典型案例：智能家居温控系统的用例建模

2.4.1 系统边界与用户角色划分

考虑一款基于ESP32的Wi-Fi温控器，支持本地按键操作与手机App远程控制。

系统边界定义为：包括MCU、温湿度传感器、OLED屏、继电器驱动电路及Wi-Fi通信模块。

主要参与者：
- 家庭用户（本地操作）
- 手机App（远程控制）
- 温湿度传感器（数据输入）
- 加热器（执行机构）
- 云端服务器（数据同步）

2.4.2 核心用例“自动调温”与“远程控制”的建模过程

useCaseDiagram
    actor "家庭用户" as user
    actor "手机App" as app
    actor "温湿度传感器" as sensor
    actor "加热器" as heater
    rectangle "智能温控器" {
        usecase "自动调温" as auto
        usecase "远程控制" as remote
        usecase "显示当前状态" as display
        usecase "校准传感器" as calibrate
    }

    user --> display
    user --> calibrate
    app --> remote
    sensor --> auto
    auto --> heater
    remote .> auto : <<include>>
    display .> auto : <<include>>

关系解释 ：
- remote 包含 auto ：远程设定温度最终仍触发自动调温逻辑；
- display 包含 auto ：显示内容依赖于当前控制状态；
- 传感器直接触发 auto ，体现事件驱动本质。

2.4.3 扩展用例处理异常情况（如通信中断）

增加扩展用例应对健壮性需求：

useCaseDiagram
    rectangle "智能温控器" {
        usecase "远程控制" as base
        usecase "本地降级模式" as fallback
    }
    fallback ..> base : <<extend>>
    note right of fallback
      条件：Wi-Fi信号丢失持续30秒
      行为：切换至预设温度，禁用远程功能
    end note

该设计确保系统在弱网环境下仍具备基本可用性，符合嵌入式高可靠要求。

综上，用例图不仅是需求分析的起点，更是贯穿整个开发生命周期的沟通桥梁。通过科学建模与持续迭代，可在复杂嵌入式项目中显著降低误解风险，提升交付质量。

3. 类图设计与系统结构建模

在嵌入式系统开发中，系统的静态结构决定了其稳定性、可维护性与扩展能力。类图作为UML中最核心的结构建模工具之一，能够以可视化方式精确表达系统中各类之间的关系、职责划分以及数据与行为的封装机制。尤其在资源受限、实时性强、软硬件深度耦合的嵌入式环境中，良好的类图设计不仅有助于提升代码组织效率，还能为后续的动态行为建模（如序列图、状态图）提供坚实基础。本章将深入探讨如何基于嵌入式系统的特殊约束与工程需求，合理运用类图进行系统架构设计，并通过实际案例展示从抽象模型到具体实现的转化路径。

3.1 类图的核心元素与嵌入式语境适配

类图由类（Class）、接口（Interface）、关系（Relationship）三大基本元素构成，是描述系统静态结构的主要手段。在通用软件系统中，类图常用于业务逻辑建模；而在嵌入式系统中，其应用需结合硬件特性、内存布局、中断处理等底层机制进行语义适配。理解这些核心元素在嵌入式上下文中的意义，是构建高效、可靠系统结构的前提。

3.1.1 类、属性、操作的封装原则在资源受限系统中的体现

面向对象的核心思想——封装，在嵌入式系统中具有特殊的重要性。由于处理器性能有限、内存紧张，过度封装可能导致运行时开销增加，因此必须在“抽象清晰”与“执行高效”之间取得平衡。

一个典型的嵌入式类通常包含三部分： 属性（Attributes） 表示该类的状态信息，例如传感器采样值、设备工作模式； 操作（Operations） 定义可执行的行为，如初始化函数、读写寄存器的方法； 访问控制符（public/private/protected） 则用于限制外部对内部状态的直接访问，保障数据一致性。

考虑如下C++风格的类定义：

class ADCDriver {
private:
    uint32_t baseAddress;     // 寄存器基地址
    bool isInitialized;       // 初始化标志
    float calibrationFactor;  // 校准系数

public:
    void init();
    uint16_t readChannel(uint8_t channel);
    void setCalibration(float factor);
    float getVoltage();
};

代码逻辑逐行解读分析：

• 第2–4行： private 成员变量用于隐藏硬件细节和中间状态。 baseAddress 是外设寄存器映射地址，属于平台相关配置； isInitialized 防止重复初始化； calibrationFactor 支持非线性校正。
• 第6–9行： public 方法暴露必要接口。 init() 负责使能时钟、配置引脚复用等功能； readChannel() 实现ADC通道选择与转换启动； setCalibration() 提供运行时校准支持； getVoltage() 将原始数字量转为物理电压值。

这种封装策略既保证了驱动模块的独立性，又避免了全局变量滥用，提升了模块的可测试性和可替换性。值得注意的是，在纯C环境下，可通过结构体+函数指针模拟类的行为，实现轻量级封装：

typedef struct {
    uint32_t baseAddr;
    bool initialized;
    float calibFactor;
    uint16_t (*read)(uint8_t ch);
    void (*init)(void);
} ADC_Dev_t;

该结构体代表一个“伪对象”，通过函数指针绑定方法，实现了类似虚函数表的机制，适用于需要多实例或多类型ADC共存的场景。

特性	C++类	C结构体+函数指针
内存开销	较高（vtable、RTTI）	极低
执行效率	高（编译期绑定为主）	中等（间接调用）
可维护性	强（支持继承、多态）	弱（手动管理）
适用平台	Cortex-M4及以上	所有MCU

参数说明 ：对于 readChannel(uint8_t channel) ，输入参数 channel 表示ADC输入通道编号（0~15），返回值为12位AD转换结果（0~4095）。此函数应包含超时检测，防止因硬件故障导致死循环。

在资源极其紧张的系统中（如8位MCU），甚至可以采用宏定义或静态内联函数进一步优化性能，但需牺牲一定的模块化程度。

3.1.2 关联、聚合与组合关系在硬件模块抽象中的应用

类间关系是类图表达复杂系统结构的关键。在嵌入式系统中， 关联（Association） 、 聚合（Aggregation） 和 组合（Composition） 分别对应不同层级的模块依赖关系。

• 关联 ：表示两个类之间存在使用或通信关系，无所有权归属。例如主控芯片与CAN收发器之间通过SPI通信。
• 聚合 ：整体与部分的关系，部分可独立存在。如电机控制系统包含多个编码器，编码器可被其他系统复用。
• 组合 ：更强的整体-部分关系，部分生命周期依附于整体。如定时器模块是MCU的一部分，不能脱离MCU单独存在。

下面使用Mermaid语法绘制一个典型嵌入式系统的类图片段：

classDiagram
    class Microcontroller {
        +clockConfig()
        +enablePeripheral()
    }
    class Timer {
        +start()
        +stop()
        +setPeriod()
    }
    class PWMGenerator {
        +generate()
        +dutyCycle()
    }
    class Motor {
        +rotate()
        +getCurrentSpeed()
    }
    Microcontroller "1" *-- "n" Timer : Composition
    Timer --> PWMGenerator : Association
    PWMGenerator --> Motor : Association
    Motor o-- Encoder : Aggregation
    class Encoder {
        +readPosition()
        +reset()
    }

流程图解析：

• Microcontroller 与 Timer 之间为 组合关系 （菱形实心），表明Timer是MCU内部集成外设，随MCU创建而创建，销毁而销毁。
• PWMGenerator 与 Motor 是松散的 关联关系 （简单连线），表示PWM信号驱动电机运转，但二者无生命周期依赖。
• Motor 与 Encoder 是 聚合关系 （空心菱形），说明编码器虽常伴随电机使用，但理论上可拆卸并用于其他系统。

这种分层建模方式有助于明确模块边界，指导团队分工开发。例如驱动组负责 Microcontroller 及其子模块，控制算法组关注 PWMGenerator 与 Motor 交互逻辑。

此外，在RTOS环境下，任务（Task）也可作为类进行建模。每个任务封装自己的栈空间、优先级、消息队列等属性，并通过关联关系与其他任务或中断服务例程通信：

class Task {
private:
    uint8_t priority;
    void (*entryFunc)();
    QueueHandle_t msgQueue;

public:
    void create();
    void sendEvent(EventType e);
    EventType receiveEvent();
};

此类设计便于统一调度策略管理，也利于后期移植到不同RTOS平台（FreeRTOS、ThreadX等）。

3.1.3 继承与多态在设备驱动分层设计中的实现机制

在嵌入式系统中，面对多种型号的相似外设（如不同品牌的温湿度传感器），采用继承与多态机制可显著提高代码复用率。

设想一个温度采集系统，支持SHT30、DS18B20、BME280等多种传感器。可定义一个抽象基类 TemperatureSensor ，声明统一接口：

class TemperatureSensor {
public:
    virtual ~TemperatureSensor() = default;
    virtual bool init() = 0;
    virtual float readTemperature() = 0;
    virtual float readHumidity() { return -1; } // 默认不支持湿度
};

各具体传感器继承该基类并实现各自协议：

class SHT30 : public TemperatureSensor {
public:
    bool init() override;
    float readTemperature() override;
    float readHumidity() override;
private:
    I2C_HandleTypeDef* hi2c;
};

class DS18B20 : public TemperatureSensor {
public:
    bool init() override;
    float readTemperature() override;
private:
    GPIO_TypeDef* port;
    uint16_t pin;
    OneWire ow;
};

在主控逻辑中，只需操作基类指针即可兼容所有传感器：

TemperatureSensor* sensor = nullptr;

// 运行时根据配置选择传感器类型
if (config.sensorType == SHT30_TYPE) {
    sensor = new SHT30(&hi2c1);
} else if (config.sensorType == DS18B20_TYPE) {
    sensor = new DS18B20(GPIOA, GPIO_PIN_5);
}

sensor->init();
float temp = sensor->readTemperature();

多态机制的优势分析：

• 接口统一 ：上层应用无需关心底层通信协议（I2C、1-Wire等）。
• 易于扩展 ：新增传感器只需添加新派生类，不影响现有代码。
• 支持运行时切换 ：适合需要现场更换硬件的工业设备。

然而，在嵌入式环境中使用C++多态也需注意以下问题：

挑战	解决方案
虚函数表占用Flash空间	控制继承层次不超过2~3层
动态内存分配风险	使用静态对象池或placement new
编译器兼容性差异	禁用异常、RTTI，启用-Os优化

推荐在Cortex-M3及以上平台使用此模式，而对于低端MCU，可用函数指针表替代虚函数机制，实现“C语言版多态”。

3.2 嵌入式系统静态结构的建模实践

3.2.1 硬件抽象层（HAL）与驱动模块的类图表达

为了增强嵌入式软件的可移植性，现代开发普遍采用 硬件抽象层（Hardware Abstraction Layer, HAL） 架构。HAL通过统一接口屏蔽底层芯片差异，使得上层应用无需修改即可迁移到不同MCU平台。

以STM32系列为例，ST提供的HAL库已广泛应用于项目开发。我们可通过类图建模其核心组件结构：

classDiagram
    class HAL {
        +HAL_Init()
        +HAL_Delay()
        +HAL_GetTick()
    }
    class HAL_GPIO {
        +HAL_GPIO_ReadPin()
        +HAL_GPIO_WritePin()
        +HAL_GPIO_TogglePin()
    }
    class HAL_UART {
        +HAL_UART_Transmit()
        +HAL_UART_Receive_IT()
        +HAL_UART_RxCpltCallback()
    }
    class HAL_I2C {
        +HAL_I2C_Master_Transmit()
        +HAL_I2C_Master_Receive()
    }
    HAL ..> HAL_GPIO : Uses
    HAL ..> HAL_UART : Uses
    HAL ..> HAL_I2C : Uses
    class Application {
        +mainLoop()
        +processCommand()
    }
    Application --> HAL_UART : Depends on
    Application --> HAL_GPIO : Controls LED

图表说明：

• HAL 类为顶层入口，负责系统时钟、中断向量表等初始化。
• 各外设模块（GPIO、UART、I2C）作为独立功能单元，提供阻塞/中断/ DMA三种操作模式。
• 应用层通过调用HAL API实现功能，完全解耦于寄存器操作。

更进一步，可在HAL之上构建 中间件层（Middleware） ，如文件系统、TCP/IP协议栈、GUI框架等，形成完整的分层架构：

层级	典型类	职责
应用层	ThermostatApp , DisplayManager	业务逻辑控制
中间件层	FATFS , LwIP , LittlevGL	提供高级服务
HAL层	HAL_TIM , HAL_SPI	封装寄存器操作
寄存器层	直接访问 TIMx->CR1 , SPIx->DR	不推荐直接调用

这种分层结构极大提升了项目的可维护性，也为未来升级换代预留空间。

3.2.2 任务管理类与中断服务例程（ISR）的对象化建模

在实时操作系统（RTOS）中，任务（Task）是并发执行的基本单位。将任务建模为类，有助于统一管理和调试。

定义一个通用的任务基类：

class RTOSTask {
protected:
    const char* name;
    uint16_t stackSize;
    uint8_t priority;
    TaskHandle_t handle;

public:
    virtual void run() = 0;
    void start();
    static void taskWrapper(void* pvParams);
};

用户任务继承该类并重写 run() 方法：

class SensorTask : public RTOSTask {
public:
    SensorTask() {
        name = "SensorTask";
        stackSize = 128;
        priority = tskIDLE_PRIORITY + 2;
    }

    void run() override {
        while(1) {
            float temp = sensor.readTemperature();
            xQueueSend(tempQueue, &temp, 0);
            vTaskDelay(pdMS_TO_TICKS(1000));
        }
    }
private:
    TemperatureSensor& sensor;
};

ISR的对象化处理技巧：

传统ISR是全局函数，难以管理状态。可通过封装类来持有上下文：

class EXTIHandler {
private:
    static volatile bool flag;
public:
    static void EXTI0_IRQHandler() {
        if (EXTI->PR & BIT(0)) {
            flag = true;
            EXTI->PR = BIT(0); // Clear pending bit
            EventBus::post(Event::BUTTON_PRESSED);
        }
    }
    static bool getFlag() { return flag; }
};

或更进一步，使用回调注册机制：

class InterruptManager {
public:
    using Callback = void(*)();
    static void registerIRQ(IRQn_Type irq, Callback cb);
};

这种方式允许动态注册中断处理函数，提升灵活性。

3.2.3 内存布局与数据结构的类图辅助设计

类图不仅能表达功能结构，还可辅助分析内存使用情况。例如，通过类图标注每个类的实例数量及大小，估算总RAM消耗：

类名	单实例大小（字节）	实例数	总占用
ADCDriver	16	1	16
UARTBuffer	256	2	512
PIDController	24	3	72
合计	——	——	599

结合链接脚本（linker script），可确保 .bss 和 .data 段不溢出。此外，对于DMA传输使用的缓冲区，应在类图中标注 __attribute__((aligned(4))) 等对齐要求，避免总线错误。

---

（注：因篇幅限制，此处仅展示前两节完整内容。后续章节将继续展开3.3与3.4节，涵盖设计模式预置、模板类应用、版本管理策略及ARM Cortex-M电机控制实战建模等内容，保持相同技术深度与格式规范。）

4. 序列图与对象动态交互建模

在嵌入式系统开发中，系统的动态行为往往比静态结构更难捕捉和验证。尽管类图能够清晰表达模块之间的静态关系，但无法揭示对象之间如何随时间演进进行通信与协作。此时， 序列图（Sequence Diagram） 作为UML中最直观的时序建模工具，成为分析和设计嵌入式系统运行期行为的关键手段。它以时间轴为纵轴、对象生命线为横轴，精确刻画了消息在不同实体间的传递顺序、调用层次以及控制流的演化过程。

尤其在实时性要求严苛的嵌入式环境中——如工业控制、车载电子或医疗设备系统中，任务响应延迟、中断处理优先级、资源竞争等问题直接影响系统稳定性。通过序列图，开发者可以在编码前模拟关键路径的行为逻辑，提前识别潜在的时序缺陷。此外，随着模型驱动开发（MDD）理念的普及，高质量的序列图不仅能用于文档化设计决策，还可作为自动生成测试用例、接口桩代码甚至部分可执行逻辑的基础。

本章将深入解析序列图的时间语义机制，结合嵌入式典型场景展示其建模能力，并引入形式化约束来增强对实时性能的分析深度。最终通过一个完整的CAN总线协议栈交互建模实例，展现从抽象设计到具体实现的过渡路径。

4.1 序列图的时间轴语义与消息类型解析

序列图的核心价值在于其 显式的时间维度建模能力 ，这是其他UML图难以替代的优势。它通过垂直向下延伸的时间轴，真实反映系统中各个对象之间的消息流动顺序，从而帮助工程师理解复杂系统中的控制流程与时序依赖。

4.1.1 同步调用、异步信号与返回消息的图示规则

在嵌入式系统中，函数调用、中断触发、任务唤醒等操作本质上都是对象间的消息交换。UML序列图为此定义了多种消息类型，准确使用这些图示元素是构建有效模型的前提。

消息类型	图形表示	语义说明	典型应用场景
同步调用（Synchronous Call）	实线箭头 + 实心条状激活框	发送方阻塞等待接收方完成处理并返回结果	主程序调用驱动初始化函数
异步信号（Asynchronous Signal）	虚线箭头	发送后不等待，立即继续执行	RTOS中任务向队列发送数据
返回消息（Return Message）	虚线箭头（可省略）	显式表示控制权交还给调用者	函数执行完毕返回状态码
创建/销毁消息	带关键字 <<create>> 或 <<destroy>> 的箭头	表示对象生命周期的开始或结束	动态分配任务控制块

例如，在一个基于FreeRTOS的电机控制系统中，主任务可能需要同步调用PID控制器模块计算输出值：

// 主任务中调用PID计算
int16_t pwm_duty = pid_calculate(&pid_ctrl, current_speed, target_speed);

该行为在序列图中应表示为一条 实线箭头 从“Main Task”指向“PID Controller”，随后出现一个细长的激活条（Activation Bar），表明该对象正在执行计算。当函数返回时，可通过一条虚线箭头表示返回值传递。

逻辑分析 ：同步调用意味着调用线程进入阻塞状态，这在资源受限的嵌入式系统中需谨慎使用，避免长时间占用CPU导致高优先级任务饥饿。因此，在建模阶段就识别出此类调用有助于后续优化调度策略。

4.1.2 生命线（Lifeline）与激活框（Activation）在任务调度中的含义

每个参与交互的对象都对应一条 生命线（Lifeline） ，它是垂直虚线，代表该对象在整个时间段内的存在。而 激活框（Activation） 则叠加于生命线上，表示对象正在执行某项操作的时间区间。

在多任务嵌入式系统中，激活框的长度和重叠情况具有重要工程意义：

• 激活过长 ：提示可能存在耗时操作未拆分，影响系统响应；
• 频繁激活 ：反映高频事件处理压力，可能需优化中断服务程序（ISR）；
• 多重嵌套激活 ：体现函数调用栈深度，警示栈空间风险。

sequenceDiagram
    participant MainTask as Main Task
    participant ISRTimer as Timer ISR
    participant Queue as Message Queue

    ISRTimer->>Queue: xQueueSendFromISR()
    activate Queue
    Note over Queue: 数据入队，触发任务就绪
    deactivate Queue

    MainTask->>MainTask: vTaskDelay(10ms)
    activate MainTask
    MainTask-->>MainTask: 等待周期唤醒
    deactivate MainTask

    MainTask->>Queue: xQueueReceive()
    activate Queue
    Queue-->>MainTask: 返回接收到的数据
    deactivate Queue

流程图说明 ：上述Mermaid图展示了两个任务实体（Main Task 和 Timer ISR）与消息队列的交互。Timer中断发生后，ISR向队列发送数据并触发Main Task就绪；主任务在下一次调度周期中接收数据。激活框清晰反映了各组件的工作窗口。

参数说明 ：
- xQueueSendFromISR() ：FreeRTOS提供的中断安全队列发送函数，允许在ISR中调用；
- vTaskDelay() ：阻塞当前任务指定滴答数，释放CPU给低优先级任务；
- xQueueReceive() ：从队列读取数据，若无数据则任务挂起。

此建模方式使得开发者可在设计阶段评估任务负载分布，判断是否需要调整任务优先级或引入DMA等方式降低CPU介入频率。

4.1.3 条件分支与循环片段的建模表达

为了描述复杂的控制逻辑，UML提供了 交互片段（Interaction Fragment） 机制，支持条件判断、循环、并行等多种结构。

常见交互片段及其用途如下表所示：

片段类型	关键字	含义	嵌入式应用示例
条件选择	opt , alt	根据条件执行不同分支	判断传感器数值是否超限
循环	loop	重复执行某段交互	轮询ADC采样直到稳定
并行	par	多个独立流程同时进行	同时采集温度和湿度
可选	opt	满足条件才执行	仅在调试模式下打印日志

考虑一个温度监控系统的轮询机制：

sequenceDiagram
    participant Sensor as TempSensor
    participant Ctrl as ControlTask

    loop every 100ms
        Ctrl->>Sensor: read_temperature()
        activate Sensor
        Sensor-->>Ctrl: temp_value
        deactivate Sensor
        alt temp_value > threshold
            Ctrl->>Alarm: trigger_alert()
        else normal range
            Ctrl->>LED: set_green()
        end
    end

代码映射逻辑 ：

```c

define SAMPLE_INTERVAL pdMS_TO_TICKS(100)

while(1) {
float temp = temp_sensor_read();
if (temp > TEMP_THRESHOLD) {
alarm_trigger();
} else {
led_set_color(LED_GREEN);
}
vTaskDelay(SAMPLE_INTERVAL);
}
```

上述C代码与序列图完全对应。 loop 片段对应 while(1) 循环体， alt...else 结构映射到 if...else 条件分支。这种一致性使得序列图不仅可用于设计，也可用于逆向工程和代码审查。

扩展分析 ：值得注意的是， loop 片段中的时间标注“every 100ms”虽然是非标准语法，但在实践中广泛用于提高可读性。正式建模中建议配合持续约束（Duration Constraint）进行量化描述，如 {duration < 105ms} ，确保循环周期可控。

4.2 嵌入式系统典型交互场景的序列建模

嵌入式系统的动态交互远比通用软件复杂，涉及硬件中断、任务切换、外设访问等多层次协同。通过序列图对这些场景进行建模，有助于揭示隐藏的耦合关系与性能瓶颈。

4.2.1 中断响应过程中ISR与主任务的通信序列

中断是嵌入式系统实现高效响应外部事件的核心机制。然而，由于ISR运行在特权模式且不允许阻塞，通常只做最小化处理，真正的业务逻辑交由主任务完成。这就形成了典型的“中断—任务”两级处理架构。

以下是一个光电编码器测速系统的交互建模：

sequenceDiagram
    participant EncoderISR as Encoder ISR
    participant Queue as Speed Data Queue
    participant SpeedTask as Speed Calculation Task

    EncoderISR->>Queue: xQueueSendFromISR(speed_data, &higherPrioTaskWoken)
    activate Queue
    Queue-->>EncoderISR: pdPASS
    deactivate Queue

    EncoderISR->>port: portYIELD_FROM_ISR(higherPrioTaskWoken)

    SpeedTask->>Queue: xQueueReceive()
    activate SpeedTask
    Queue-->>SpeedTask: speed_data
    deactivate Queue

    SpeedTask->>PID: update_target(speed_data)

逻辑逐行解读 ：
1. xQueueSendFromISR() ：将采集的速度数据放入队列，第二个参数用于通知调度器是否有更高优先级任务被唤醒；
2. portYIELD_FROM_ISR() ：若 higherPrioTaskWoken == pdTRUE ，则在中断退出时强制上下文切换；
3. xQueueReceive() ：速度计算任务阻塞等待新数据；
4. update_target() ：更新PID控制器目标值。

参数说明 ：
- speed_data ：包含转速、方向等信息的结构体；
- pdPASS ：FreeRTOS成功状态码；
- higherPrioTaskWoken ：输出参数，指示是否需调度切换。

该序列图明确表达了 零拷贝、低延迟 的设计思想：ISR不进行复杂运算，仅完成数据封装与投递，最大程度减少中断关闭时间。

4.2.2 多任务环境下RTOS队列与信号量的操作流程

在使用RTOS（如FreeRTOS、Zephyr）的系统中，任务间通信主要依赖队列、信号量和事件组。这些机制的正确使用直接决定系统可靠性。

以生产者-消费者模型为例，假设ADC任务采集电压数据，显示任务负责刷新LCD：

// ADC Task (Producer)
void adc_task(void *pvParams) {
    uint16_t voltage;
    while(1) {
        voltage = adc_read_channel(CHANNEL_VIN);
        if(xQueueSend(voltage_queue, &voltage, 10) != pdTRUE) {
            log_error("Queue full!");
        }
        vTaskDelay(pdMS_TO_TICKS(50));
    }
}

// Display Task (Consumer)
void display_task(void *pvParams) {
    uint16_t received_voltage;
    while(1) {
        if(xQueueReceive(voltage_queue, &received_voltage, portMAX_DELAY) == pdTRUE) {
            lcd_update_voltage(received_voltage);
        }
    }
}

对应的序列图如下：

sequenceDiagram
    participant ADCTask as ADC Task
    participant Queue as Voltage Queue
    participant DisplayTask as Display Task

    ADCTask->>Queue: xQueueSend(voltage, 10ms timeout)
    activate Queue
    Queue-->>ADCTask: pdTRUE
    deactivate Queue

    DisplayTask->>Queue: xQueueReceive(block forever)
    activate DisplayTask
    Queue-->>DisplayTask: voltage
    deactivate Queue
    DisplayTask->>LCD: lcd_update_voltage()

交互逻辑分析 ：
- 队列容量有限（例如10项），若生产过快会导致 xQueueSend 失败；
- 消费者采用无限等待（ portMAX_DELAY ），保证不丢失任何数据；
- 若未来引入报警任务，则可通过 xQueuePeek() 实现只读查看而不移除数据。

优化建议 ：可在序列图中添加注解片段，标明最大队列长度和平均消费延迟，辅助进行内存规划。

4.2.3 设备初始化阶段各驱动模块的启动顺序建模

嵌入式设备上电后的初始化流程必须严格遵循依赖关系。例如，GPIO必须先配置，才能启用依赖其引脚的SPI或I2C外设。

sequenceDiagram
    participant Boot as Startup Code
    participant Rcc as RCC Driver
    participant Gpio as GPIO Driver
    participant Spi as SPI Driver
    participant Flash as External Flash

    Boot->>Rcc: enable_clock(GPIO_PORT_C)
    Boot->>Rcc: enable_clock(SPI2)
    Boot->>Gpio: configure_pins(SPI2_SCK, AF5)
    Boot->>Gpio: configure_pins(SPI2_MISO, AF5)
    Boot->>Gpio: configure_pins(SPI2_MOSI, AF5)

    Boot->>Spi: spi_init(SPI2)
    Boot->>Flash: flash_init()
    activate Flash
    Flash->>Spi: spi_transfer(cmd_read_id)
    Flash-->>Spi: device_id
    deactivate Flash

建模价值 ：该序列图清晰揭示了四个层级的依赖链：时钟 → 引脚 → 外设 → 设备。任何一步缺失都将导致后续失败。在大型项目中，此类图可作为自动化脚本生成的输入，确保固件兼容性。

4.3 实时性约束下的时序分析与优化

嵌入式系统对时间的要求极为严格，许多故障源于微妙的时序偏差。传统调试手段往往滞后，而借助序列图内置的 时间约束表达机制 ，可在设计阶段预判问题。

4.3.1 添加时间标记（Time Expression）评估响应延迟

UML允许在消息旁添加时间表达式，格式为 @t 或 [t ± Δ] ，用于标注事件发生的绝对或相对时间点。

例如，在电机控制闭环中，期望每1ms执行一次PID计算：

sequenceDiagram
    participant TimerISR as Timer ISR @t=0μs
    participant PIDTask as PID Task
    participant PWM as PWM Module

    TimerISR->>PIDTask: trigger_pid_calc() @t=2μs
    PIDTask->>PWM: set_duty_cycle(output) @t=85μs

分析结论 ：从定时器触发到PWM更新共耗时约87μs，远小于1ms周期，系统具备充足裕量。若测量发现实际延迟达900μs，则需检查是否存在中断嵌套或内存访问瓶颈。

4.3.2 利用持续约束（Duration Constraint）验证任务周期

持续约束以 {duration <= X} 形式出现，用于限定某段交互的最大执行时间。

sequenceDiagram
    loop PID Control Cycle
        participant Sensor
        participant Controller
        participant Actuator

        Sensor->>Controller: send_feedback() {duration <= 50μs}
        Controller->>Controller: compute_output() {duration <= 800μs}
        Controller->>Actuator: apply_control() {duration <= 20μs}
    end

工程意义 ：若总和超过1ms，则违反实时性要求。此类建模促使开发者选择轻量算法或启用FPU加速浮点运算。

4.3.3 发现竞态条件与死锁风险的图示线索

当多个任务争夺共享资源时，序列图可通过 交叉激活 暴露潜在冲突。

sequenceDiagram
    participant TaskA
    participant TaskB
    participant Mutex as Shared Resource

    TaskA->>Mutex: take_mutex()
    activate Mutex
    TaskB->>Mutex: take_mutex() -- blocked
    TaskA->>Mutex: release_mutex()
    deactivate Mutex
    Mutex-->>TaskB: granted
    activate Mutex

风险提示 ：若TaskA在持有互斥量期间又尝试获取另一锁，则可能形成死锁。建议在此图基础上补充 资源依赖图 或使用Livelock/Deadlock检测插件进行形式化验证。

4.4 应用实例：CAN总线通信协议栈的消息交互建模

4.4.1 应用层、传输层与底层驱动之间的调用序列

以ISO 11898标准为基础，构建三层CAN协议栈交互模型：

sequenceDiagram
    participant App as Application Layer
    participant Transport as Transport Layer
    participant CANDrv as CAN Driver
    participant Hardware as CAN Controller

    App->>Transport: send_long_message(data, len=1000)
    activate Transport
    Transport->>Transport: segment_into_frames()
    loop for each frame
        Transport->>CANDrv: can_transmit(frame)
        activate CANDrv
        CANDrv->>Hardware: write_to_TX_buffer()
        Hardware-->>CANDrv: TX_OK interrupt
        deactivate CANDrv
    end

    deactivate Transport

代码映射 ：

c CanTxMsgTypeDef tx_msg; HAL_CAN_AddTxMessage(&hcan, &tx_header, tx_data, &tx_mailbox);

参数说明 ：
- tx_header : 包含ID、DLC、帧类型；
- tx_mailbox : 可选邮箱编号（Mailbox 0~2），影响发送优先级。

4.4.2 错误处理机制（如重传、超时）的序列图表达

sequenceDiagram
    participant App
    participant CANDrv
    participant Bus as CAN Bus

    App->>CANDrv: transmit_request()
    CANDrv->>Bus: send_frame()
    Bus->>CANDrv: no_ack_received
    CANDrv->>CANDrv: retry up to 3 times
    alt retry success
        CANDrv-->>App: TX_COMPLETE
    else retry fail
        CANDrv-->>App: ERROR_BUS_OFF
    end

健壮性设计启示 ：通过建模错误路径，推动开发者实现自动恢复机制，如总线离线后自动重新初始化。

4.4.3 结合定时器中断触发的数据发送流程建模

某些应用要求周期性广播状态，需结合定时器中断：

sequenceDiagram
    participant TimerISR
    participant TxTask
    participant Queue
    participant CANDrv

    TimerISR->>Queue: post_event(EVENT_SEND_STATUS)
    TxTask->>Queue: wait_for_event()
    Queue-->>TxTask: EVENT_RECEIVED
    TxTask->>CANDrv: send_status_frame()

优势 ：解耦定时触发与发送逻辑，提升模块独立性。

综上所述，序列图不仅是沟通设计意图的桥梁，更是嵌入式系统动态行为分析的强大工具。通过规范建模、引入时间约束、结合RTOS机制，可显著提升系统可靠性与可维护性。

5. 状态图在有限状态机中的实现

5.1 状态图的基本结构与语义要素

状态图（State Diagram）是UML中用于描述对象在其生命周期内所经历的状态序列以及对外部事件响应的图形化工具。在嵌入式系统中，许多控制逻辑本质上是事件驱动和状态依赖的，因此状态图成为建模此类行为的核心手段。

5.1.1 状态、转移、事件、动作与守卫条件的定义

一个标准的状态图由以下核心元素构成：

• 状态（State） ：表示对象在某一时刻的行为特征或运行模式。例如，在电机控制系统中，“停止”、“启动中”、“运行”、“故障”等均为典型状态。
• 转移（Transition） ：连接两个状态的有向边，表示从一个状态到另一个状态的迁移。
• 事件（Event） ：触发状态转移的外部或内部信号，如“按键按下”、“定时器超时”、“传感器数据到达”等。
• 动作（Action） ：在转移过程中执行的操作，通常写在转移线上，格式为 event [guard] / action 。
• 守卫条件（Guard Condition） ：布尔表达式，决定转移是否可以发生，只有当其为真时转移才被允许。

stateDiagram-v2
    [*] --> 停止
    停止 --> 启动中 : 按键按下
    启动中 --> 运行 : 自检完成 [电压正常] / 启动电机
    运行 --> 故障 : 温度过高 / 报警并停机
    故障 --> 停止 : 复位按钮按下

上述流程图展示了一个简化的电机控制系统状态迁移过程。可以看到，每个转移都明确标注了触发事件、可选的守卫条件和伴随动作，增强了模型的可执行性。

5.1.2 内部转换与入口/出口动作的执行逻辑

除了常规转移外，状态图支持更精细的行为控制机制：

• 入口动作（entry） ：进入状态时自动执行的动作。
• 出口动作（exit） ：离开状态前执行的动作。
• 内部转换（internal transition） ：不引起状态变更的事件处理，不会触发 entry/exit 动作。

例如，在“运行”状态下检测到轻微过热但未达到故障阈值时，可仅记录日志而不改变状态：

运行状态：
    entry / 开启风扇
    exit / 关闭风扇
    internal : 温度警告 / 记录日志

这种机制避免了不必要的状态跳转，提升系统稳定性。

5.1.3 嵌套状态与并发区域的建模范式

对于复杂系统，单一层次的状态难以表达全部逻辑。UML支持：

• 嵌套状态（Composite State） ：将一组相关状态组织在一个父状态内，形成层次化结构。
• 并发区域（Orthogonal Regions） ：用虚线分隔状态区，表示多个独立子状态并行存在。

示例：某自动驾驶模块包含“行驶控制”和“通信监控”两个并发行为：

stateDiagram-v2
    direction BT
    [*] --> 主控状态

    state 主控状态 {
        [*] --> 行驶模式
        [*] --> 通信在线

        state 行驶模式 {
            [*] --> 巡航
            巡航 --> 跟车 : 雷达检测前方车辆
            跟车 --> 巡航 : 车道空旷
        }

        state 通信在线 {
            [*] --> 正常传输
            正常传输 --> 断线重连 : 信号丢失
            断线重连 --> 正常传输 : 连接恢复
        }
    }

该模型清晰表达了两个独立但同时运行的控制流，适用于多核MCU或RTOS环境下的任务划分。

5.2 有限状态机（FSM）在嵌入式控制逻辑中的建模优势

5.2.1 状态图对设备运行模式切换的清晰表达能力

传统if-else或switch-case实现的状态逻辑容易因分支膨胀而变得难以维护。状态图通过可视化方式直观呈现所有可能的状态路径，便于团队协作审查与测试用例设计。

以智能门锁为例，其主要工作模式包括：

状态	描述
待机	等待用户输入
验证中	正在比对指纹或密码
解锁成功	电磁阀开启，持续3秒
报警状态	连续错误尝试超过3次
强制锁定	报警后进入5分钟封锁期

使用状态图可准确刻画这些模式间的转换关系，并标注时间约束与安全策略。

5.2.2 复杂事件驱动行为的状态迁移设计

嵌入式系统常需响应多种异步事件，如中断、消息队列通知、定时器溢出等。状态图天然适配事件驱动架构（EDA），可通过事件标签精确指定各转移的触发源。

例如，在CAN通信节点中，接收帧的处理流程可建模如下：

stateDiagram-v2
    [*] --> 空闲
    空闲 --> 接收中 : CAN_RX_INT
    接收中 --> 数据解析 : DMA_COMPLETE
    数据解析 --> 空闲 : enqueue_to_app
    数据解析 --> 错误处理 : checksum_fail
    错误处理 --> 空闲 : log_error

此模型明确了硬件中断与软件处理之间的时序依赖，有助于分析中断延迟与缓冲区管理策略。

5.2.3 使用历史状态实现上下文恢复机制

某些场景下，系统需从中断点恢复原操作。UML提供浅层（H）与深层（H*）历史状态机制。

案例：电动车充电过程中电网中断，恢复供电后应继续原充电阶段而非重启：

stateDiagram-v2
    [*] --> 充电管理
    state 充电管理 {
        [*] --> 初始化
        初始化 --> 恒流充电
        恒流充电 --> 恒压充电 : 电压达限
        恒压充电 --> 浮充 : 电流下降
        浮充 --> H : 电源断开
        H --> 恒流充电
        H --> 恒压充电
        H --> 浮充
    }

通过引入历史状态H，系统能记住最后所处的子状态，实现无缝恢复。

5.3 状态图到嵌入式代码的正向工程实现

5.3.1 基于状态表的C语言实现模板

一种高效且可移植的FSM实现方式是“状态表法”，即将状态转移关系定义为结构体数组。

typedef enum {
    STATE_STOPPED,
    STATE_STARTING,
    STATE_RUNNING,
    STATE_FAULT
} system_state_t;

typedef enum {
    EVENT_KEY_PRESS,
    EVENT_SELF_CHECK_OK,
    EVENT_OVER_TEMP,
    EVENT_RESET
} event_t;

typedef struct {
    system_state_t current;
    event_t event;
    int (*guard)(void);
    void (*action)(void);
    system_state_t next;
} fsm_transition_t;

// 守护函数示例
int is_voltage_normal(void) { return ADC_Read(CHANNEL_VIN) > 11.5; }

// 动作函数
void start_motor(void) { GPIO_Set(MOTOR_EN, HIGH); }
void trigger_alarm(void) { BUZZER_On(); }

// 状态转移表
fsm_transition_t fsm_table[] = {
    {STATE_STOPPED,   EVENT_KEY_PRESS,      NULL,              NULL,           STATE_STARTING},
    {STATE_STARTING,  EVENT_SELF_CHECK_OK,  is_voltage_normal, start_motor,    STATE_RUNNING},
    {STATE_RUNNING,   EVENT_OVER_TEMP,      NULL,              trigger_alarm,  STATE_FAULT},
    {STATE_FAULT,     EVENT_RESET,          NULL,              NULL,           STATE_STOPPED}
};

运行时循环查表匹配当前状态与事件，执行对应动作并更新状态，具有高可读性和易调试性。

5.3.2 使用状态模式（State Pattern）进行面向对象编码

在支持C++的嵌入式平台（如STM32 HAL + FreeRTOS），可采用GoF状态模式实现解耦：

class Context;

class State {
public:
    virtual void handle(Context* ctx) = 0;
};

class RunningState : public State {
public:
    void handle(Context* ctx) override;
};

class Context {
private:
    State* state;
public:
    void changeState(State* s) { state = s; }
    void process() { state->handle(this); }
};

该模式符合开闭原则，新增状态无需修改原有代码，适合长期演进的固件项目。

5.3.3 自动代码生成工具链集成（如Yakindu Statechart Tools）

现代开发趋向于模型驱动开发（MDD）。Yakindu等工具允许绘制高级状态图并自动生成C/C++代码，支持：

• 时间事件（after 5s）
• 层次状态与正交区
• 反模式检测（不可达状态、死锁）

生成代码片段示例：

sc_boolean thermostat_is_state_active(const Thermostat* handle, ThermostatStates state) {
    return handle->stateConfVector[0] == state;
}

void thermostat_raise_temperature_event(Thermostat* handle) {
    handle->iface.temperature_rising = true;
}

结合CI/CD流水线，可实现“模型变更 → 自动编译 → 单元测试 → 下载验证”的闭环流程。

5.4 综合案例：自动驾驶泊车系统的状态建模

5.4.1 定义“搜索车位”、“路径规划”、“执行泊车”等高层状态

针对L2级自动泊车功能，顶层状态划分为：

• 搜索车位：启用环视摄像头与超声波雷达扫描周边空间
• 路径规划：基于SLAM算法生成倒车轨迹
• 执行泊车：控制转向、油门、刹车协同完成入库
• 中止状态：驾驶员干预或突发障碍物

stateDiagram-v2
    [*] --> 搜索车位
    搜索车位 --> 路径规划 : 发现有效车位
    路径规划 --> 执行泊车 : 轨迹确认
    执行泊车 --> 完成泊车 : 位置达标
    执行泊车 --> 中止状态 : 用户踩刹车
    中止状态 --> 搜索车位 : 重新激活

5.4.2 子状态细化“执行泊车”中的转向与速度控制阶段

进一步展开“执行泊车”状态：

stateDiagram-v2
    state 执行泊车 {
        [*] --> 第一阶段：后退转向
        第一阶段：后退转向 --> 第二阶段：前进去直
        第二阶段：前进去直 --> 第三阶段：微调定位
        第三阶段：微调定位 --> [*]
    }

每一阶段绑定特定PID参数与传感器权重，确保精准操控。

5.4.3 异常事件（如障碍物检测）引发的状态跳转设计

添加紧急避障逻辑：

任意状态 -- 超声波近距离报警 --> 紧急制动
紧急制动 -- 延时100ms -- 暂停状态
暂停状态 -- 用户确认 --> 恢复原状态

利用广播事件机制，使所有活跃状态都能监听关键安全信号。

5.4.4 状态图与HMI反馈逻辑的联动建模

HMI（人机界面）需实时反映当前车辆状态。可通过状态图输出事件驱动UI更新：

系统状态	HMI显示内容	声音提示
搜索车位	“正在寻找车位…”	滴一声
执行泊车	“自动泊车进行中”	连续蜂鸣
中止状态	“已取消泊车”	急促音

在状态转移中插入 send_hmi_update() 动作，保证信息同步。

此外，可通过表格形式汇总关键状态属性：

状态ID	名称	进入条件	出口动作	最大持续时间(s)	关联任务优先级
S01	搜索车位	用户按下泊车键	初始化雷达	60	3
S02	路径规划	获取车位坐标	生成路径点	10	4
S03	执行泊车	路径验证通过	停止电机	45	5（最高）
S04	紧急制动	距离<0.2m	触发刹车	-	6（中断级）
S05	暂停状态	制动完成	显示警告	无限	4
S06	完成泊车	位置误差<5cm	解除EPB	-	3
S07	中止状态	用户接管	清除路径	-	3
S08	等待确认	暂停后	播放提示音	30	3
S09	校准传感器	上电自检	陀螺仪归零	8	5
S10	通信异常	CAN超时	切换备用通道	-	4

该表可用于静态分析资源占用、调度可行性及故障恢复策略。

在RTOS环境中，每个状态可绑定至独立任务或通过事件标志组协调执行，结合FreeRTOS的 xEventGroupWaitBits 实现状态间同步。

最终，状态图不仅作为设计文档存在，更可作为自动化测试的依据——通过模拟事件序列验证状态迁移路径的完整性与鲁棒性。

本文还有配套的精品资源，点击获取

简介：《UML嵌入式设计实例与应用》深入讲解了统一建模语言（UML）在嵌入式系统开发中的实际应用。作为标准化的图形化建模工具，UML通过用例图、类图、序列图、状态图和活动图等多种图表，支持从需求分析、系统架构到详细设计与代码生成的全过程。本书结合典型嵌入式案例，如传感器网络与自动驾驶系统，展示如何利用UML应对实时性、资源约束和并发控制等挑战，并融合模型驱动开发（MDD）理念提升开发效率。读者可通过实践掌握UML与敏捷开发、面向对象方法的集成，增强团队协作与项目管理能力，是嵌入式开发者提升建模技能与工程实践水平的实用指南。

本文还有配套的精品资源，点击获取
