光之三原色和LED灯光颜色

LED灯常见参数

1. 功率、电流、压降和内阻

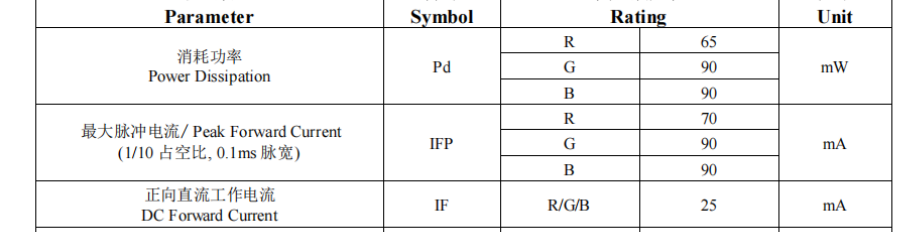

LED灯的消耗功率代表表示其能发光所需要的能量消耗。如下图所示（图示为一颗封装的RGB灯），R表示红灯，对应额定功率为65mW，正向工作电流25mA，通过U=P/I 以及R = U²/P可以得到对应的压降和内阻。（在线功率电阻计算）

2. 直流工作电流

常规一个灯能经过的最大电流为20mA~25mA，长时间大电流工作导致设LED工作在超过额定功率下，容易导致LED烧坏，或者工作寿命不长等问题。

3. 脉冲工作电流

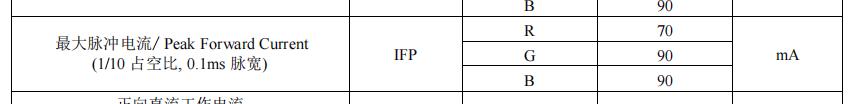

脉冲工作电流的计算公式为：平均电流 = (峰值电流 × 脉冲宽度) / 脉冲周期。简单来讲，可以理解为最大峰值电流*占空比，如下图所示：最大脉冲电流 （1/10占空比）也就是说，按照0.1ms的脉宽设计的情况下，最大允许输出的峰值电流为 I_R = 70mA / 0.1(占空比) = 700mA。

电流和电压对光强的影响

常规状态下我们说电流每增大1倍，对应的光强增加一倍。

常见调光方式

1. PWM调光

在PWM调光的情况下，可以让灯光工作在较高的脉冲电流，这样子做的好处有两个，一是可以降低串联的分压电阻带来的功耗损失，二是通过减少LED工作时间和平均工作电流可以保证LED元件不易损坏。坏处是随着电压的波动，亮度也会出现波动，在物联网产品中通常会在设备联网或者低电的时候出现灯闪烁或者灯亮度变暗的情况。

2. 恒流源调光或者模拟电压调光

恒流源顾名思义，就是通过控制通过的电流。恒流源能够使得通过LED的电流恒定，避免电压波动导致LED忽亮忽灭。常见的恒流源有线性恒流源和开关恒流源两种。

3. PWM调光结合恒流调光

在 LED 调光场景中，恒流源常与 PWM 技术配合使用：恒流源提供稳定的峰值电流（如 300mA），PWM 信号通过控制恒流源的导通 / 关断时间（占空比）调节平均电流，实现亮度调节。这种组合既利用了恒流源的电流稳定性，又通过 PWM 实现了宽范围、无色彩偏移的调光，是高端 LED 照明的主流方案。

PWM调光之白光
