一、引言

跑马灯作为嵌入式系统中经典的入门级项目，不仅能帮助开发者快速掌握 GPIO（通用输入输出）接口的控制原理，还能直观展现嵌入式程序的执行逻辑。本文将以 STM32F103C8T6 开发板为例，详细讲解跑马灯功能的硬件设计、软件编程及调试过程，适合嵌入式开发初学者参考

二、硬件设计与搭建

2.1 核心器件选型

• 微控制器（MCU）：STM32F103C8T6（Cortex-M3 内核，32KB Flash，6KB SRAM，性价比高，适合入门）。
• LED 灯：普通发光二极管（需串联 220Ω 限流电阻保护）。

• 开发板扩展：若使用 Nucleo-F103RB 等开发板，板载 LED 通常已连接至指定 GPIO 引脚（如 PA5、PC13 等），可直接使用。

2.2 电路连接原理

独立 LED 模式（以 STM32 为例）：

器件	STM32 引脚	说明
LED1 正极	PA0	通过 GPIO 输出高低电平控制亮灭
LED1 负极	GND	共阴接法（低电平点亮）
LED2 正极	PA1	可扩展多个 LED 至不同引脚
限流电阻	串联在 LED 正极	防止电流过大损坏器件

板载 LED 快速适配：

多数开发板已将 LED 与特定引脚连接（如 STM32 Nucleo 板的 LD2 对应 PA5），只需查阅原理图确认引脚即可，无需额外接线。

三、软件编程实现（基于 STM32CubeIDE）

3.1 开发环境搭建

1. 安装 STM32CubeIDE（集成 HAL 库和图形化配置工具）。
2. 创建新项目：选择芯片型号 “STM32F103C8T6”，配置调试工具（如 ST-LINK）。

3.2 GPIO 初始化配置

1. 打开 CubeMX 图形配置界面：

   • 启用需要控制的 GPIO 引脚（如 PA0、PA1），设置为 “Output” 模式。
   • 选择引脚速率（推荐 “Low” 或 “Medium”，满足 LED 闪烁需求）。
   • 初始化电平状态：可设置为 “High”（LED 初始熄灭）或 “Low”（初始点亮）。

2. 生成代码：点击 “Generate Code”，导出工程文件。

3.3 跑马灯逻辑代码编写

核心思路：

通过循环依次点亮 LED，利用延时函数控制闪烁速度，实现 “流水” 效果。

代码示例：

#include "stm32f10x.h"

uint16_t temp,i,j;

void Delay(unsigned int count)
{
	unsigned int i;
	for(;count!=0;count--)
	{
		i=5000;
		while(i--);
	}
}

int main(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	GPIO_InitStructure.GPIO_Pin = 0x03ff;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

	while(1)
	{
		GPIO_SetBits(GPIOB, 0x0FFFF);
		temp = 0x0001;
		for(i=0;i<10;i++)
		{
			GPIO_ResetBits(GPIOB, temp);
			Delay(100);
			temp =( temp<<1)+1;
		}
		temp = 0x0FE00;
		for(j=0;j<10;j++)
		{
			GPIO_SetBits(GPIOB, temp);
			Delay(100);
			temp = (temp>>1)+ 0x8000;
		}

//		GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_8);
//		Delay(100);
//		GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_9);
//		Delay(100);
//		GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_10);
//		Delay(100);
//		GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_11);
//		Delay(100);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_8);
//		GPIO_SetBits(GPIOB,GPIO_Pin_9);
//		GPIO_SetBits(GPIOB,GPIO_Pin_10);
//		GPIO_SetBits(GPIOB,GPIO_Pin_11);
//		Delay(100);
//		GPIO_SetBits(GPIOB,GPIO_Pin_8);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_9);
//		GPIO_SetBits(GPIOB,GPIO_Pin_10);
//		GPIO_SetBits(GPIOB,GPIO_Pin_11);
//		Delay(100);
//		GPIO_SetBits(GPIOB,GPIO_Pin_8);
//		GPIO_SetBits(GPIOB,GPIO_Pin_9);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_10);
//		GPIO_SetBits(GPIOB,GPIO_Pin_11);
//		Delay(100);
//		GPIO_SetBits(GPIOB,GPIO_Pin_8);
//		GPIO_SetBits(GPIOB,GPIO_Pin_9);
//		GPIO_SetBits(GPIOB,GPIO_Pin_10);
//		GPIO_ResetBits(GPIOB,GPIO_Pin_11);
//		Delay(100);

	}
}

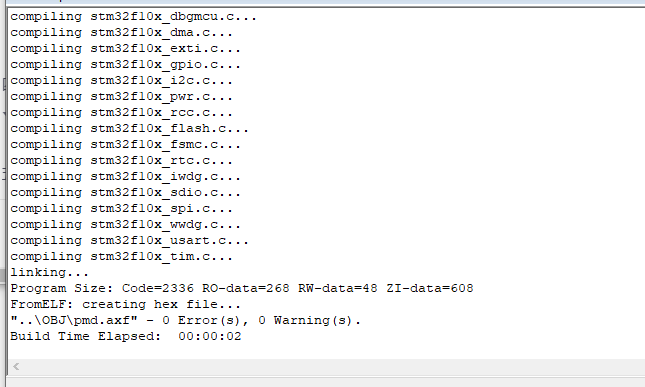

运行结果：

四、调试与优化技巧

4.1 常见问题排查

1. LED 不亮：

   • 检查引脚电平是否正确（用万用表测量 GPIO 输出电压）。
   • 确认时钟使能是否开启（如忘记调用__HAL_RCC_GPIOx_CLK_ENABLE()）。
   • 排查硬件连接：电阻是否漏接、LED 正负极是否接反。

2. 闪烁异常：

   • 延时函数是否被正确调用（避免被其他代码阻塞）。
   • 多任务场景下需考虑线程同步（如使用 RTOS 时的任务调度）。

4.2 功能扩展方向

1.呼吸灯效果：通过 PWM（脉冲宽度调制）调节 LED 亮度，实现渐变效果。

// 需配置TIM定时器和PWM输出（以PA0为例）
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1); // 启动PWM
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, duty_cycle); // 修改占空比// 需配置TIM定时器和PWM输出（以PA0为例）
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1); // 启动PWM
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, duty_cycle); // 修改占空比

1. 交互控制：结合按键输入（GPIO 输入模式），实现跑马灯启停或速度切换。

2. 多设备协同：通过 I2C/UART 等通信接口，控制多个开发板同步显示跑马灯。

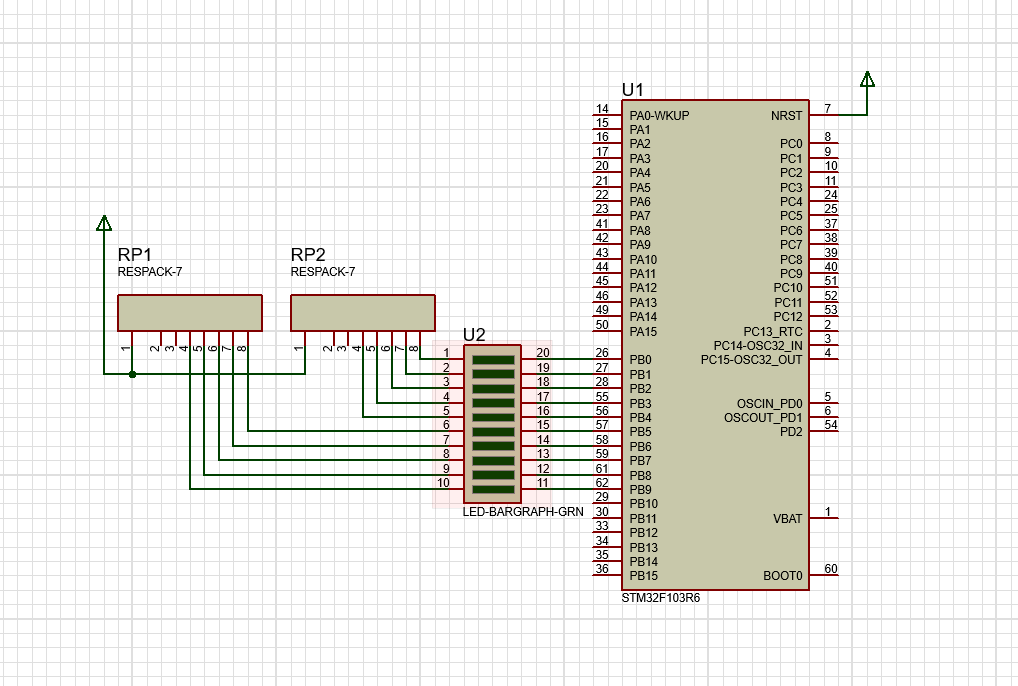

4.3 Proteus 8 Professional接线图

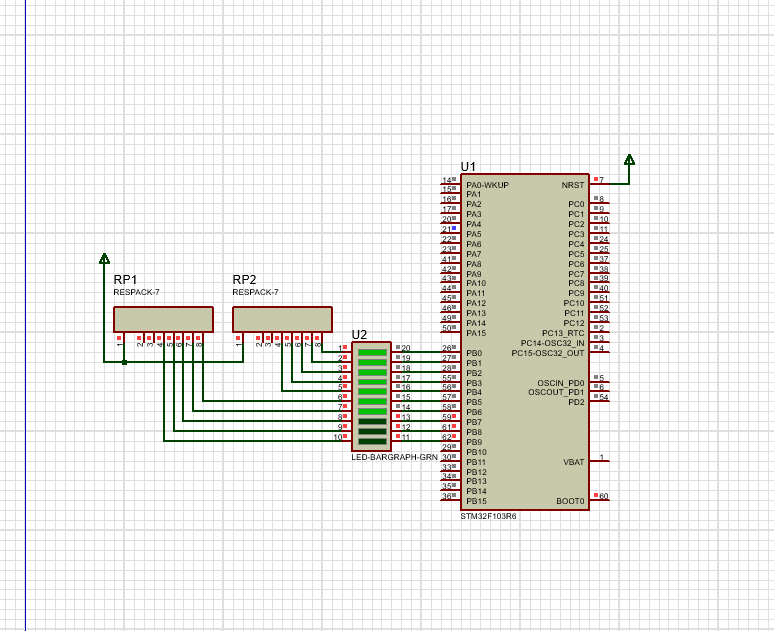

运行结果的示例图

五、进阶实现：使用定时器中断

为了更精确地控制跑马灯效果，我们可以使用定时器中断来实现：

#include "stm32f10x.h"

volatile uint8_t led_pattern = 0x01;
volatile uint8_t direction = 0; // 0:左移 1:右移

void TIM2_IRQHandler(void) {
    if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

        if(direction == 0) {
            led_pattern <<= 1;
            if(led_pattern == 0x00) {
                led_pattern = 0x80;
                direction = 1;
            }
        } else {
            led_pattern >>= 1;
            if(led_pattern == 0x00) {
                led_pattern = 0x01;
                direction = 0;
            }
        }

        GPIOC->ODR = (GPIOC->ODR & 0xFF00) | (led_pattern & 0x00FF);
    }
}

void TIM_Configuration(void) {
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    // 开启TIM2时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    // 定时器配置：1kHz中断频率
    TIM_TimeBaseStructure.TIM_Period = 1000 - 1;
    TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1; // 72MHz/72 = 1MHz
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

    // 使能TIM2中断
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

    // 配置NVIC
    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    // 启动定时器
    TIM_Cmd(TIM2, ENABLE);
}

int main(void) {
    // GPIO初始化（同前）
    // ...

    // 定时器初始化
    TIM_Configuration();

    while(1) {
        // 主循环可以处理其他任务
    }
}

六、总结

通过本项目的实践，我们掌握了：

1. STM32 GPIO的基本配置和使用

2. 三种不同的编程方式：寄存器操作、标准库和HAL库

3. 简单的延时函数实现

4. 定时器中断的使用方法

跑马灯虽然简单，但它是嵌入式开发的"Hello World"，通过这个项目可以快速入门STM32开发。后续可以在此基础上扩展更复杂的功能，如PWM调光、外部中断控制等。
