555定时器实现自动晚灯（220V）

当太阳开始落山时，随着光线水平的下降，自动晚灯电路被激活。因此，它被称为暗激活灯，使用配置为双稳态模式的555定时器IC制成。这可用于自动路灯项目，也可用于房屋或小型农场。该电路采用555定时器IC和光敏电阻（LDR）制成。电路中使用的灯泡在弱光下（晚上）自动打开，早上关闭。

LDR（光敏电阻）或光敏电阻用于感测光。当日光或房间灯落在 LDR 表面时，其电阻会降低，因此 555 IC 会关闭灯泡。在夜间，当 LDR 表面没有光时，LDR 的电阻会增加，因此 555 IC 会激活灯。

在这个迷你电子项目中，我们学习如何使用LDR和555定时器IC制作Dark Activated 220V自动晚灯。

1、555定时器介绍

555 定时器振荡器或通常所说的 555 定时器是一种非常流行的计时相关应用 IC。 它们坚固耐用且用途广泛，因为它们可以用于任何需要某种时间控制的电路中。 它可用于生成各种类型的脉冲、创建时间延迟，也可用于脉宽调制 (PWM)。 555定时器最常见的用途是为电路产生时钟信号。

在前面的文章中，我们对555定时器做了详细的介绍，请参考：

• 快速了解555定时器
• 555定时器-单稳态多谐振荡器配置
• 555定时器-双稳态多谐振荡器配置
• 555定时器-非稳态多谐振荡器配置

2、硬件准备与接线

本次应用实例将使用到如下硬件模块：

S.N.	Components	Description	Quantity
1	电阻	220 Ω, 1W	2
2	电阻	470 KΩ	3
3	电阻	1 KΩ	3
4	电容	1 µF, 400V	2
5	电容	470 µF, 16V 电解电容器	1
6	电容	10nF 陶瓷盘	1
7	电容	10 µF, 16V (电解电容器)	1
8	二极管	1N4007	5
9	LED	5mm Any Color	2
10	晶体管	BC547	1
11	LDR		1
12	555 Timer IC	NE555	1
13	继电器模块	5V	1
14	灯泡	220V, 60W	1

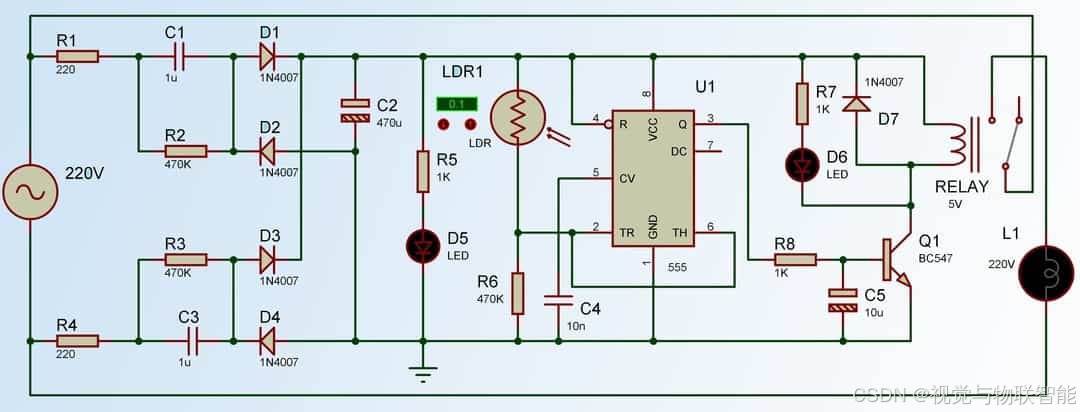

暗激活灯电路采用现成的元件设计，如定时器 IC 555、LDR、电阻器、电容器、二极管和晶体管。电路设计如下：

3、电路工作原理

电路可分为 3 个不同的单元，即

• 电源单元
• 控制单元
• 开关单元

3.1 电源单元

电源单元采用电阻器、电容器和桥式整流二极管设计。两个电容器 C1 和 C2 用于将电源电压降至所需水平。同样，电阻R1和R2用作限流器，保护电路免受瞬时大电流的影响。电阻R3和R4与电容器C1和C2并联，在断电时对电容器放电。

电容器 C1 和 C2 的低压输出使用围绕整流二极管 1N4007 构建的桥式整流电路更改为直流电压。该整流输出使用电容 C3 进行滤波。LED 指示电路的电源状态，无论其是否打开。

3.2 控制单元

Dark Activated Lamp 的控制单元设计为 555 定时器 IC 和 LDR。定时器 IC 555 配置为双稳态模式。要了解有关 555 定时器工作模式的更多信息，您可以参考 LM555 数据手册。触发器和阈值引脚连接到LDR的输出端。R6 电阻调节 LDR 的灵敏度。可以将其更改为更高的值以获得更好的结果。555定时器IC的阈值和触发由LDR和470K电阻器控制。

当LDR提供低电阻时，IC 555的阈值变为高电平，因为复位、内部触发器复位和输出变为低电平。当LDR提供高电阻时，IC 555的阈值变为低电阻，因此内部翻转FOP设置和输出变为高电平。555 定时器 IC 的输出位于引脚 3。

3.2 开关单元

开关电路采用5V继电器和晶体管Q1设计。当 555 的输出为高电平时，晶体管 Q1 开始导通，因此继电器通电。灯泡上的通电继电器开关，直到 LDR 的电阻变为低电平。

当日光或房间灯落在 LDR 表面时，其电阻会降低，因此 555 IC 会关闭灯泡。在夜间，当 LDR 表面没有光时，LDR 的电阻会增加，因此 555 IC 会激活灯。

4、电路仿真

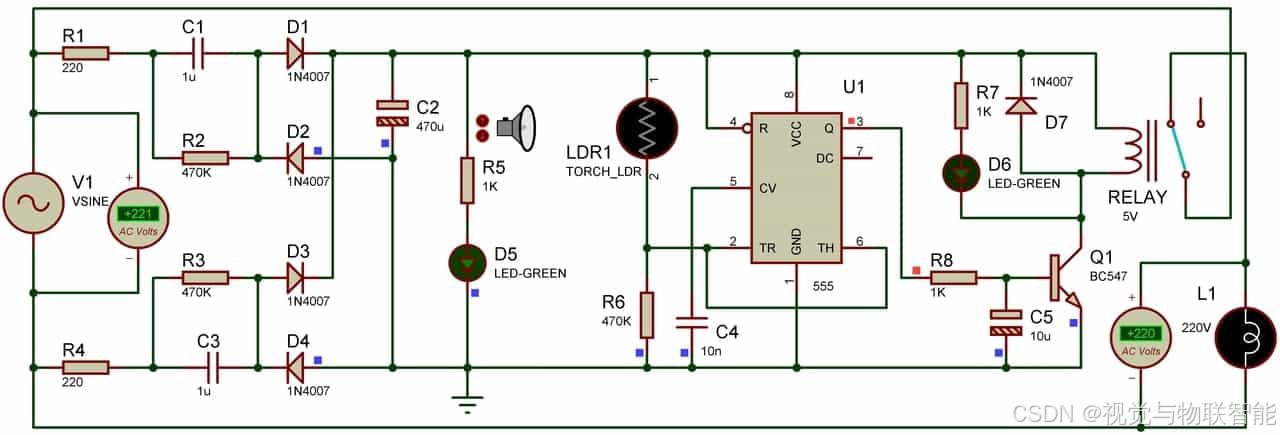

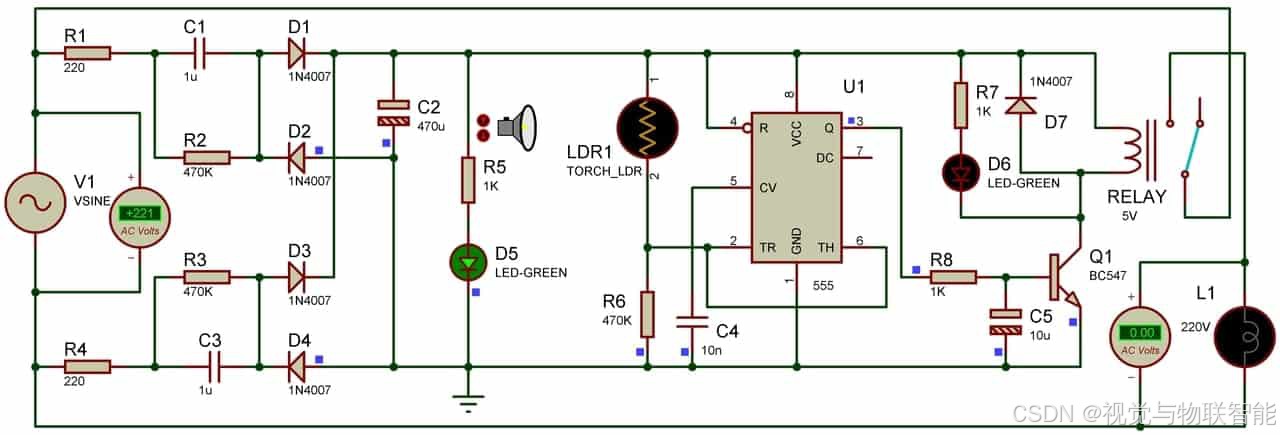

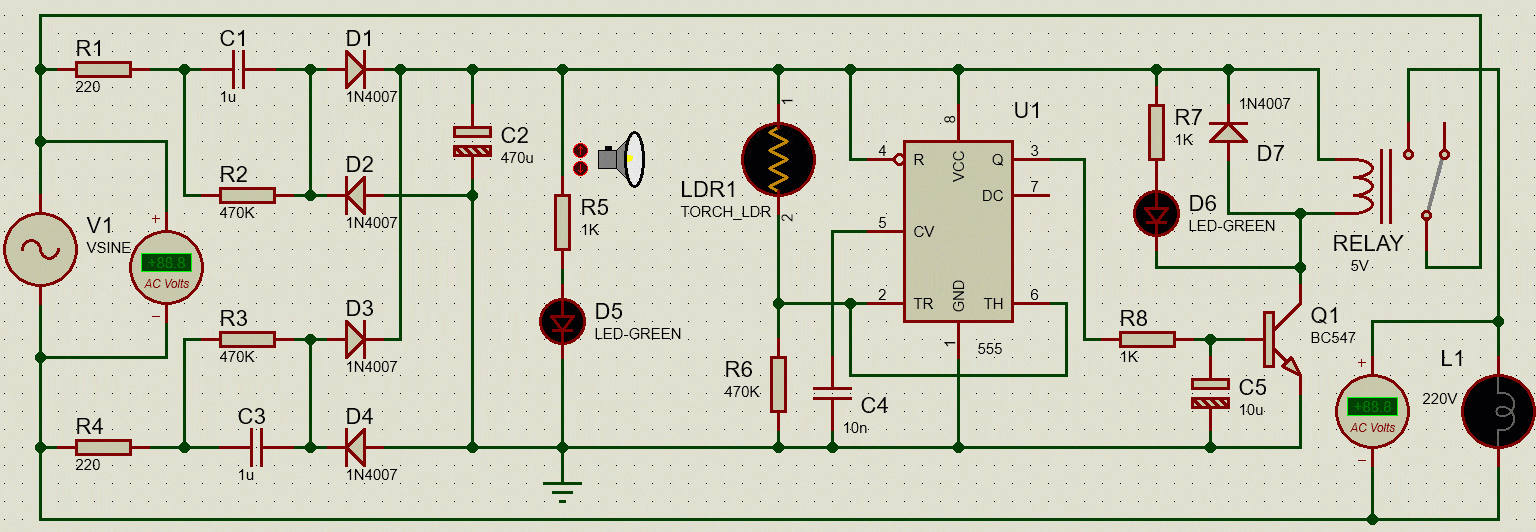

该电路可以使用Proteus软件进行仿真。下面模拟的电路在示波器上提供了完美的输出。您可以更改电阻值以观察波形的变化。
