今天分享一个专为嵌入式系统设计的小型操作系统内核LK (Little Kernel) 。

一、LK简介

1.1 LK是什么

LK (Little Kernel) 是一个专为嵌入式系统设计的小型操作系统内核，诞生于Google工程师Travis Geiselbrecht之手。它最初作为Android设备的bootloader而广为人知，如今已经发展成为一个功能完整的嵌入式操作系统内核，被广泛应用于各类开源和商业项目中。

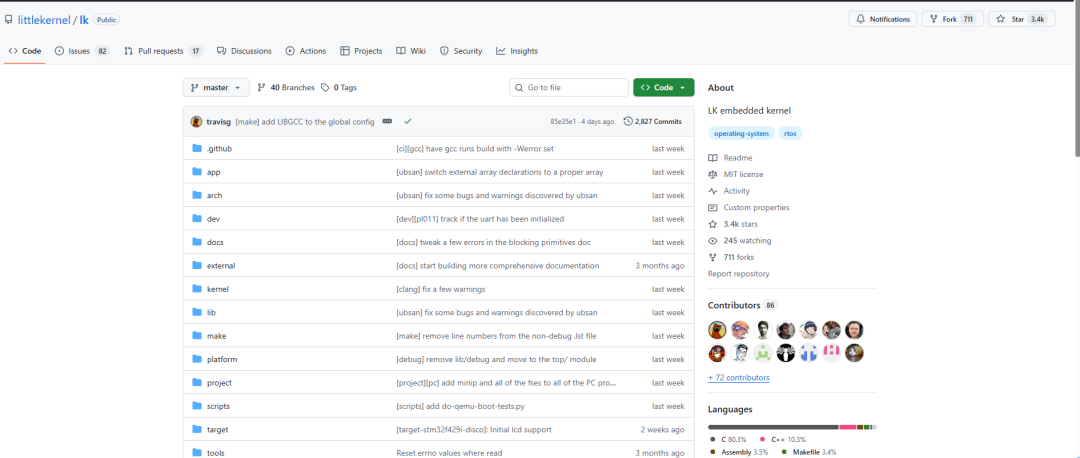

https://github.com/littlekernel/lk

与传统的RTOS（如FreeRTOS、RT-Thread）不同，LK从设计之初就考虑了现代嵌入式系统的复杂性需求：

• SMP多核支持：原生支持多核处理器

• 虚拟内存管理：可选的完整MMU支持

• 广泛的架构支持：从8位单片机到64位应用处理器

1.2 LK在嵌入式领域的定位

LK处于传统RTOS和Linux之间的一个独特位置。它比FreeRTOS更强大，提供了完整的虚拟内存支持和多核调度；但比Linux更轻量，启动时间以毫秒计，内核代码量仅数万行。这使它成为以下场景的理想选择：

• Bootloader开发：需要快速启动和硬件初始化

• 固件开发：需要完整OS功能但对资源敏感

• 嵌入式应用：需要在资源受限环境运行复杂逻辑

• 学习内核原理：代码简洁，适合理解OS设计

1.3 为什么推荐这个项目

LK项目有几个显著特点使其成为学习的绝佳范本：

1. 架构设计清晰：严格的分层设计和模块化架构，Arch-Platform-Target三层抽象极具代表性。

2. 代码质量高：代码遵循统一的编码规范，注释详尽，MIT许可证友好。

3. 工程实践优秀：构建系统设计精巧，模块依赖管理自动化，跨平台编译简单。

4. 实际应用广泛：被用于数百万Android设备的bootloader中，经过充分验证。

5. 可扩展性强：模块化设计使得添加新功能、移植新平台都非常容易。

通过拆解LK，我们不仅能学到一个RTOS该如何设计，更能理解现代嵌入式软件工程的最佳实践。

二、整体架构设计

2.1 顶层架构

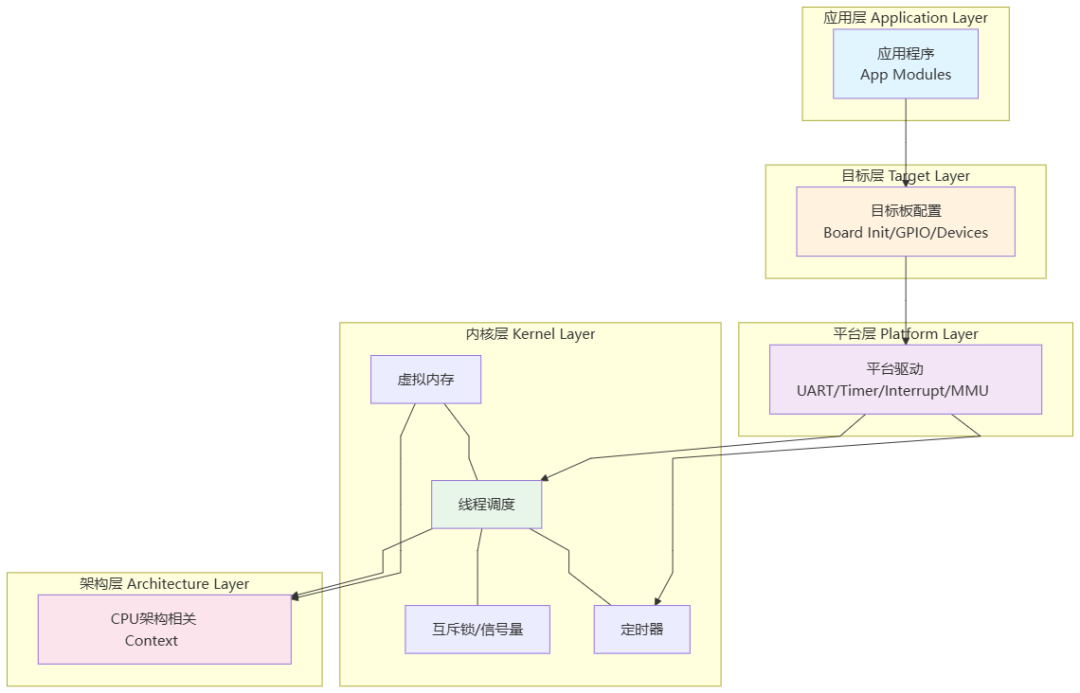

LK采用了经典的分层架构设计，从下到上分为五层：

这种分层设计的核心思想是关注点分离：

• Arch层：处理CPU指令集相关的底层操作

• Platform层：处理SoC相关的外设驱动

• Target层：处理具体电路板的配置

• Kernel层：提供操作系统核心功能

• App层：实现具体应用逻辑

2.2 目录结构解析

lk/
├── arch/              # 架构层：各CPU架构的实现
│   ├── arm/          # ARM 32位架构
│   ├── arm64/        # ARM 64位架构
│   ├── riscv/        # RISC-V架构
│   └── x86/          # x86架构
├── platform/         # 平台层：各SoC平台的驱动
│   ├── stm32f4xx/   # STM32F4系列
│   ├── rp20xx/      # 树莓派Pico
│   └── qemu-virt-*/  # QEMU虚拟平台
├── target/           # 目标层：具体开发板配置
├── kernel/           # 内核层：核心OS功能
│   ├── thread.c     # 线程管理和调度器
│   ├── mutex.c      # 互斥锁
│   ├── timer.c      # 内核定时器
│   └── vm/          # 虚拟内存子系统
├── lib/              # 库层：各种功能库
│   ├── libc/        # C标准库实现
│   ├── heap/        # 堆内存管理
│   └── console/     # 控制台
├── top/              # 系统启动入口
│   └── main.c       # lk_main()入口
├── project/          # 项目配置：定义编译什么
└── engine.mk         # 构建引擎：核心构建逻辑

这种目录结构体现了高内聚、低耦合的设计原则。每一层都可以独立开发和测试，新增平台支持只需添加对应目录下的文件。

2.3 模块间交互

LK使用依赖注入的方式管理模块间的交互。每个模块通过rules.mk声明自己的依赖：

构建系统会自动解析依赖关系，确保模块按正确顺序编译和链接。这种方式的优势：

• 模块可以按需加载，减小最终镜像大小

• 依赖关系明确，避免循环依赖

• 便于单元测试和模块复用

三、核心机制

3.1 线程调度机制

3.1.1 核心数据结构

LK的线程调度器是一个优先级抢占式调度器，支持32个优先级级别。线程结构体定义如下：

3.1.2 调度器实现

调度器的核心是就绪队列和优先级位图：

调度算法流程：

核心代码片段：

3.1.3 时间片轮转

LK实现了基于定时器的时间片轮转：

• O(1)时间复杂度：通过位图和优先级队列实现常数时间调度

• 支持多核：每个CPU独立的调度器

• 低延迟：关键路径代码精简，上下文切换开销小

3.2 分层初始化机制

3.2.1 初始化级别定义

LK定义了多个初始化级别，确保系统组件按正确顺序初始化：

3.2.2 初始化宏机制

通过宏注册初始化函数：

编译器会将所有初始化结构体收集到.lk_init段，启动时遍历执行：

3.2.3 启动流程

关键点：

1. thread_init_early：在没有堆的情况下初始化基本线程结构

2. heap_init之前：不能使用malloc，只能用静态分配

3. kernel_init：初始化线程系统、定时器、端口等

4. thread_become_idle：主线程变成idle线程，启用中断，开始调度

3.3 模块化构建系统

3.3.1 模块定义方式

每个模块通过rules.mk定义自己：

四、快速开始

4.1 快速开始示例

4.1.1 编译QEMU ARM项目

# 克隆仓库
git clone https://github.com/littlekernel/lk.git
cd lk

# 编译QEMU ARM Cortex-A15项目
make qemu-virt-arm-a15

# 运行（需要安装qemu-system-arm）
make qemu-virt-arm-a15 qemu

4.1.2 创建自定义应用

app/myapp/myapp.c：

app/myapp/rules.mk：

LOCAL_DIR := $(GET_LOCAL_DIR)
MODULE := $(LOCAL_DIR)

MODULE_SRCS += $(LOCAL_DIR)/myapp.c
MODULE_DEPS += lib/console

include make/module.mk

project/myproject.mk：

TARGET := qemu-virt-arm-a15
MODULES += app/myapp

编译运行：

make myproject
make myproject qemu

---

相关资源：

• LK GitHub仓库：https://github.com/littlekernel/lk

• LK文档：https://github.com/littlekernel/lk/tree/master/docs
