LVGL（Light and Versatile Graphics Library）是一款开源的嵌入式图形库，专为资源受限的嵌入式系统设计，具有轻量、高效、可定制性强等特点。

一、LVGL 在 STM32 上的架构

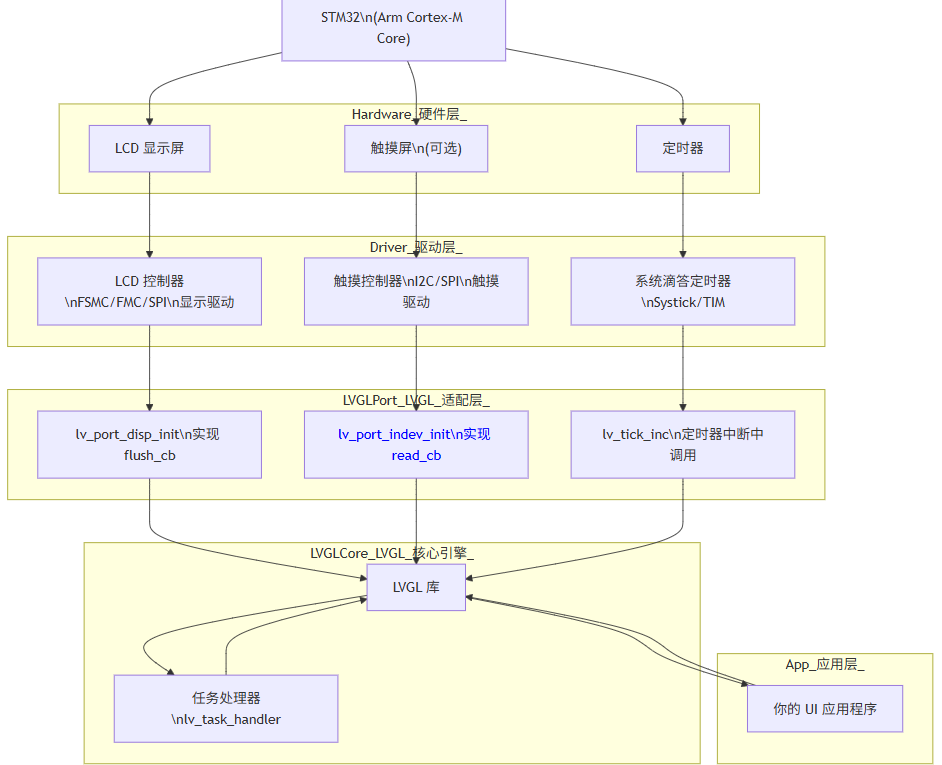

要理解 LVGL 如何在 STM32 上工作，首先需要了解其软件架构。LVGL 本身是硬件无关的，它通过一系列驱动接口与你的硬件进行交互。下图清晰地展示了这一架构：

• 显示驱动 (Display Driver): 你实现一个 flush_cb 回调函数。当 LVGL 需要刷新一块屏幕区域时（如图形变化），它会调用这个函数，并告诉你“把这块内存数据（color_buf）刷到屏幕的（x1, y1）到（x2, y2）这个区域”。你在这个函数里实现真正的屏幕写操作。

• 输入设备驱动 (Input Device Driver): 你实现一个 read_cb 回调函数。LVGL 会定期调用这个函数并询问：“有输入事件吗？（比如触摸）” 你在这个函数里读取触摸屏或按键的数据，并返回给 LVGL。

• 心跳驱动 (Tick Source): 你需要提供一个定时器中断（如 1ms），并在中断中调用 lv_tick_inc(1)。这是 LVGL 处理动画、延时等所有内部计时的基础。

二、在 STM32 上移植 LVGL 的关键步骤

1.获取 LVGL 源码放入你的 STM32 项目工程中。

2.   硬件准备

• 显示屏：选择并驱动一个 LCD（如 SPI 屏、Parallel RGB 屏、MIPI DSI 屏）。STM32 通常使用 FSMC/FMC 并行接口驱动屏幕速度最快，SPI 接口次之。

• 触摸屏：如果需要触摸，驱动触摸 IC（通常是电阻屏或电容屏，通过 I2C 或 SPI 通信）。

• 定时器：配置一个定时器（如 Systick 或 TIMx）产生 1ms 中断。

3. 移植显示驱动

这是最核心的一步。你需要修改 lv_conf.h 和实现 lv_port_disp_init()。

• lv_conf.h：

  • 将 #if 0 改为 #if 1 以启用配置。

  • 设置 LV_HOR_RES_MAX 和 LV_VER_RES_MAX 为你的屏幕分辨率。

  • 根据你的 MCU 性能调整颜色深度 (LV_COLOR_DEPTH)，通常 16 位 (LV_COLOR_DEPTH_16) 即可。

  • 根据你的内存情况调整 LV_MEM_SIZE（非常重要！）。

• 显示接口函数：

  • 实现 disp_flush(int32_t x1, int32_t y1, int32_t x2, int32_t y2, const lv_color_t * color_map)。

  • 在此函数中，将 color_map 中的数据拷贝到屏幕的指定区域 (x1, y1, x2, y2)。

  • 对于 FSMC/FMC 驱动的屏幕，这通常意味着直接进行内存拷贝。

  • 对于 SPI 屏幕，你需要通过 SPI 发送数据和命令。

  • 完成后必须调用 lv_disp_flush_ready() 来通知 LVGL 刷新完成。

4. 移植输入设备驱动（可选）

如果需要触摸，你需要修改 lv_port_indev_init()。

• 实现 touchpad_read(lv_indev_data_t * data)。

• 在此函数中，读取触摸 IC 的数据，填充 data->point.x, data->point.y 和 data->state (如 LV_INDEV_STATE_PR 或 LV_INDEV_STATE_REL)。

• 将输入设备类型注册为 LV_INDEV_TYPE_POINTER。

5.提供心跳

• 在 1ms 的定时器中断服务函数中调用 lv_tick_inc(1)。



6. 主程序逻辑

• 初始化硬件（LCD、触摸屏、定时器）。

• 调用 lv_init()。

• 调用你的 lv_port_disp_init() 和 lv_port_indev_init()。

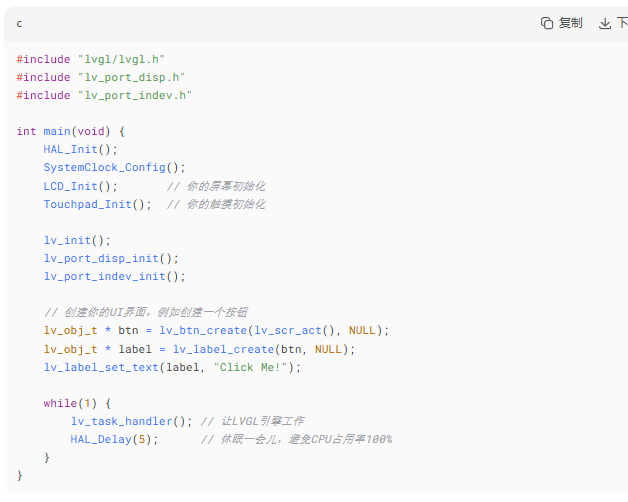

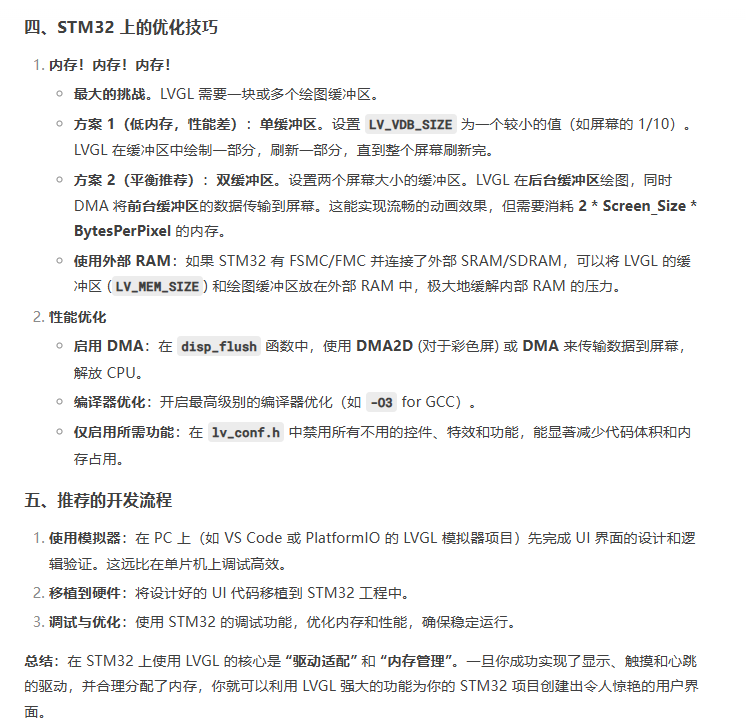

• 在 while(1) 主循环中，不断调用 lv_task_handler()，并插入适当的延时（如 5-30ms）
