开源的嵌入式gGUI使用

gGUI是专门为资源紧缺的嵌入式系统设计的GUI库，不需要动态申请内存，占用内存极小（1KB以内也可以运行），运行速度快。

hanpsbec

1070人浏览 · 2025-03-08 21:29:55

hanpsbec · 2025-03-08 21:29:55 发布

开源库：https://gitee.com/understanding-the-k8s-network/gGUI
codeblocks编译器下载：https://www.codeblocks.org/downloads/
我在原始的codeblocks编译器基础上增加了代码着色，代码显示类似sourceInsight，需要的可以自行下载，地址：https://download.csdn.net/download/hanpsbec/90468052

介绍

gGUI是专门为资源紧缺的嵌入式系统设计的GUI库，不需要动态申请内存，占用内存极小（1KB以内也可以运行），运行速度快。

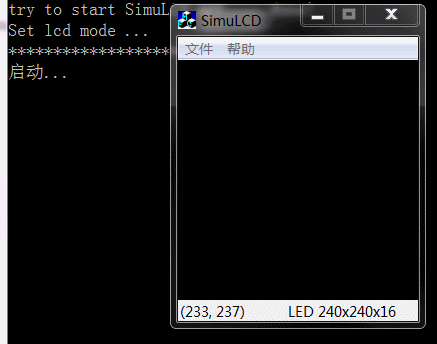

gGUI界面采用类似Windows10的风格，下面是通过模拟器的运行界面：

请添加图片描述

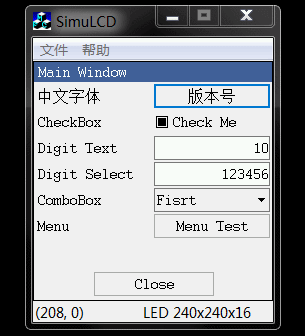

gGUI目前提供的控件数量有限（后续有需求再增加），控件界面如下：

请添加图片描述

工程说明

工程整体代码结构：

|   fonts.dat         		// 字体文件
|   gui.cpp          		// gui主代码
|   gui.h            		// gui头文件
|   lcdDriver.h      		// lcd驱动头文件
├─image       				// 文档中的图像文件
├─samples
│  ├─GUISamples				// 测试样例代码
│  │  └─LibSimuLCD
│  └─Template            	// 样例模板代码
└─simulator            		// 模拟器
    ├─simuLCDApp			// PC版的LCD模拟器
    │  └─res
    └─simuLCDLib			// 模拟器接口库

模拟器

本工程提供了LCD模拟器，位于 simulator 目录下，用户可以在PC机上完成界面设计，复制到嵌入式工程中即可以直接使用。

simuLCDApp 使用 VC6.0 编译器，非常古老的工程。

simuLCDLib 使用 Codeblocks + GCC 编译器，生成连接LCD APP的库代码。

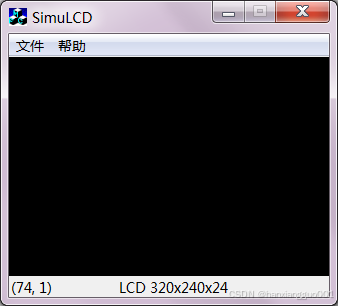

模拟器运行界面如下：

在这里插入图片描述

用户工程

GUI库自身只有4个文件：

|   fonts.dat         		// 字体文件
|   gui.cpp          		// gui主代码
|   gui.h            		// gui头文件
|   lcdDriver.h      		// lcd驱动头文件

用户需要实现：

创建头文件 guiConfig.h：用于配置LCD显示屏的大小；
实现 samples/Template/lcdDriver.cpp 文件中的函数。

guiConfig.h 定义LCD显示屏大小，范例：

#ifndef _GUI_CONFIG_H
#define _GUI_CONFIG_H

#define LCD_WIDTH           240
#define LCD_HEIGHT          240

#endif // header guard

用户需要实现 samples/Template/lcdDriver.cpp 中如下5个函数，其中3个必选，2个可选：

void lcdInit(void)
{

}

void lcdDrawPoint(uint16_t x, uint16_t y, GColor color)
{

}

void lcdFillRect(uint16_t xstart, uint16_t ystart, uint16_t width, uint16_t height, GColor color)
{

}


/* 下面两个函数可选，如果硬件支持此功能，建议实现，这样可以提高操作效率 */
/*
void lcdSetRect(uint16_t xstart, uint16_t ystart, uint16_t width, uint16_t height)
{

}

void lcdWriteSeq(GColor color)
{

}
*/

示例工程代码解析

初始化

第一块是初始化代码，分别调用guiInit函数执行初始化，然后调用guiSetSysFont和guiSetSysFontHZ函数分别注册英文字库和汉字字库，最后显示屏清零：

int main()
{
    printf("启动...\n");
	guiInit();
	guiSetSysFont(&sysfont_8x16);
	guiSetSysFontHZ(&hzFont16);
	lcdClear(C_BLACK);

接下来进入GUI测试界面，程序代码如下：

void guiTest()
{
	GMainWND mainWin;
	mainWin.init();
	mainWin.showModal();
}

说明：

创建一个GMainWND对象，并执行初始化；
调用showModal方法，显示该窗口。

主窗口类

初始化控件

GMainWND为主窗口类，该窗口上创建了很多的控件，在GMainWND的构造函数中对这些控件进行初始化：

class GMainWND : public GWND {
public:
	GMainWND() :
		GWND(NULL, GWID_WND_1, 0, 0, 240, 240, WND_CONFIG_Border|WND_CONFIG_TitleBar, "Main Window"),
		myMenu(this),
		stTitle0(this, 		GWID_STATICTEXT, 	2,		PowerSettingUI_Y_Line1, 	116, 24,	"中文字体"),
		btVersion(this, 	GWID_Button_1,		120,    PowerSettingUI_Y_Line1,    	116, 24,	"版本号"),
		stTitle1(this, 		GWID_STATICTEXT, 	2,		PowerSettingUI_Y_Line2, 	116, 24,	"CheckBox"),
		ckCheck(this, 		GWID_CheckBox_0, 	120,	PowerSettingUI_Y_Line2, 	116, 24,	"Check Me", 1),
		stTitle2(this,		GWID_STATICTEXT,	2,		PowerSettingUI_Y_Line3, 	116, 24,	"Digit Text"),
		tcDigit(this,		GWID_TEXTCTRL_0,	120,	PowerSettingUI_Y_Line3, 	116, 24,	10, 1, 1, 100),
		stTitle3(this,		GWID_STATICTEXT,	2,		PowerSettingUI_Y_Line4, 	116, 24,	"Digit Select"),
		tcDSel(this, 		GWID_TEXTCTRL_1,	120,	PowerSettingUI_Y_Line4, 	116, 24,	123456, 1, 1, 999999),
		stTitle4(this,		GWID_STATICTEXT,	2,		PowerSettingUI_Y_Line5, 	116, 24,	"ComboBox"),
		cbBox(this,			GWID_ComboBox_0,	120,	PowerSettingUI_Y_Line5, 	116, 24,	pComboxValue, 3),
		stTitle5(this,		GWID_STATICTEXT,	2,		PowerSettingUI_Y_Line6, 	116, 24,	"Menu"),
		btMenu(this, 		GWID_Button_2,		120,	PowerSettingUI_Y_Line6, 	116, 24,	"Menu Test"),
		btExit(this, 		GWID_Button_9,    	60,     PowerSettingUI_Y_Line8,    	120, 24,	"Close")
		{}

	void init() {
		myMenu.addItem(1, "SubMenu1");
		myMenu.addItem(2, "SubMenu2");
		myMenu.addItem(3, "SubMenu3");
		myMenu.addItem(4, "SubMenu4");
		myMenu.addItem(5, "SubMenu5");
		myMenu.addItem(6, "SubMenu6");
		myMenu.addItem(7, "SubMenu7");
	}

private:
	GMenu	myMenu;
	GStaticText stTitle0;
	GButton	btVersion;
	GStaticText stTitle1;
	GCheckBox   ckCheck;
    GStaticText stTitle2;
	GTextCtrlDigit tcDigit;
    GStaticText stTitle3;
	GTextCtrlDigitSelect   tcDSel;
	GStaticText stTitle4;
	GComboBox   cbBox;
	GStaticText stTitle5;
	GButton   	btMenu;
	GButton btExit;

	DECLARE_EVENT_TABLE()
};

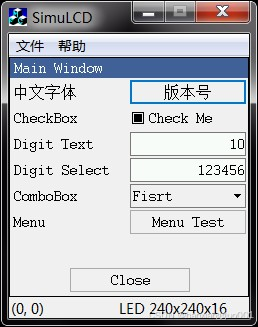

模拟器界面效果如下：

在这里插入图片描述

消息映射

gGUI采用了类似MFC的机制，支持消息映射表，用法如下：

class GMainWND : public GWND {
public:
	...

	void onEventbtVersion(GEvent& event) {
		guiMessageBox("Version: 1.0", "Version");
	}
	void onEventcbCheck(GEvent& event) {
		printf("Check box value = %d\n", event.para);
	}
	void onEventcComboBox(GEvent& event) {
		printf("ComboBox Current selection = %d, old selection = %d\n", event.para&0xFFFF, event.para>>16);
	}
	void onEventbtMenu(GEvent& event) {
		myMenu.popup(btMenu.getRectAbs().x, btMenu.getRectAbs().y);
	}
	void onMenu(GEvent& event) {
		char buf[16];
		guiMessageBox(guiFormat(buf, "menu %d selected", event.para), "MENU");
	}
	void onEventbtExit(GEvent& event) {
		close();
	}

private:
	...
	DECLARE_EVENT_TABLE()
};

BEGIN_EVENT_TABLE(GMainWND)
	EVT_BUTTON(GWID_Button_1, &GMainWND::onEventbtVersion)
	EVT_CHECKBOX(GWID_CheckBox_0, &GMainWND::onEventcbCheck)
	EVT_COMBOBOX(GWID_ComboBox_0, &GMainWND::onEventcComboBox)
	EVT_BUTTON(GWID_Button_2, &GMainWND::onEventbtMenu)
	EVT_BUTTON(GWID_Button_9, &GMainWND::onEventbtExit)
	EVT_MENU(&GMainWND::onMenu)
END_EVENT_TABLE(GMainWND)
