摘要：本文为作者对第十届蓝桥杯嵌入式设计与开发项目省赛——程序设计试题的解析。本文包括“题目要求”、“程序设计”、“效果展示”3个部分。供复盘使用。若发现错误之处，请不吝赐教。

链接：蓝桥杯嵌入式方向备赛记录（STM32G431）为作者备赛蓝桥杯嵌入式过程中，整理的学习总结。包括各模块使用要点、各模块程序等，基本搭建好工程框架，给出了各模块处理程序。

目        录

一、题目要求

二、程序设计

1、ADC

2、按键

3、LCD

4、LED

5、整合（其他部分）

三、效果展示

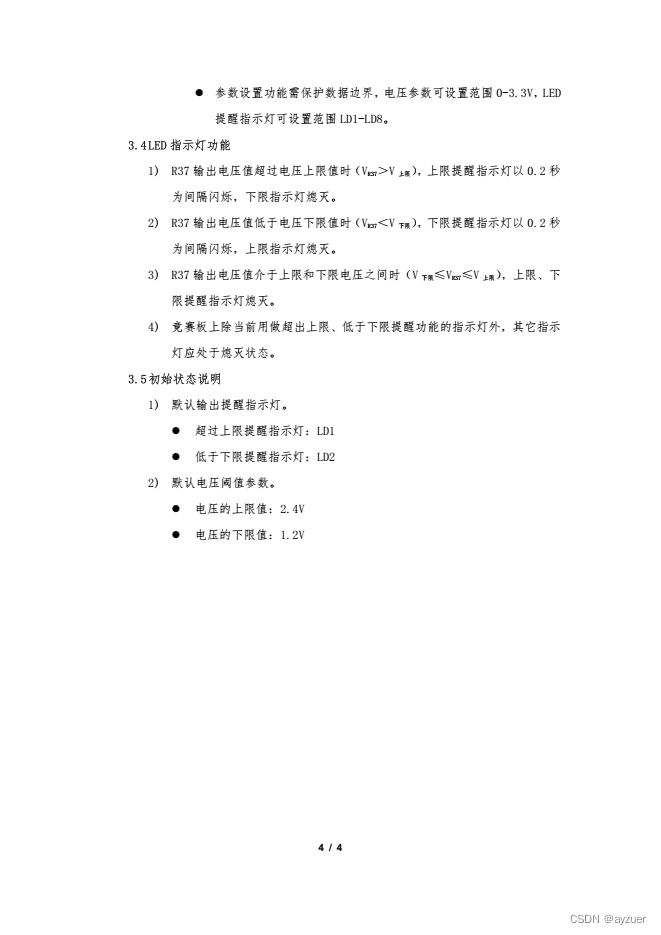

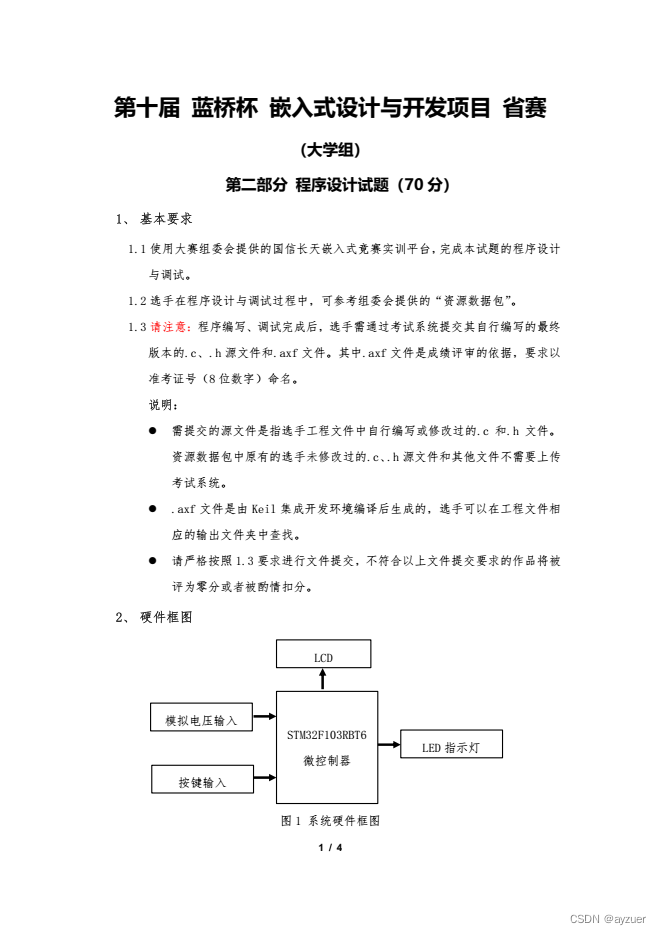

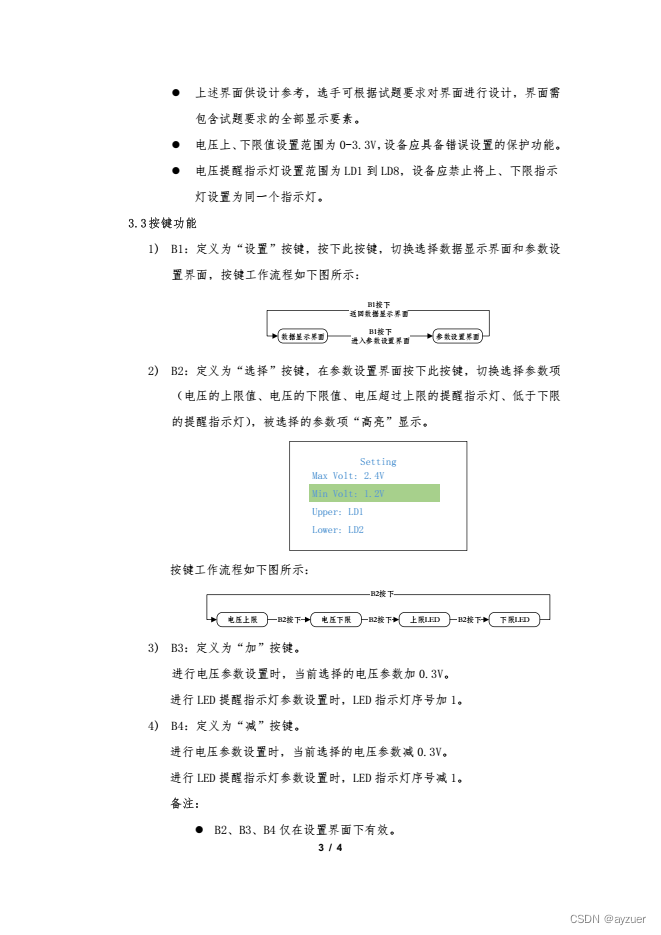

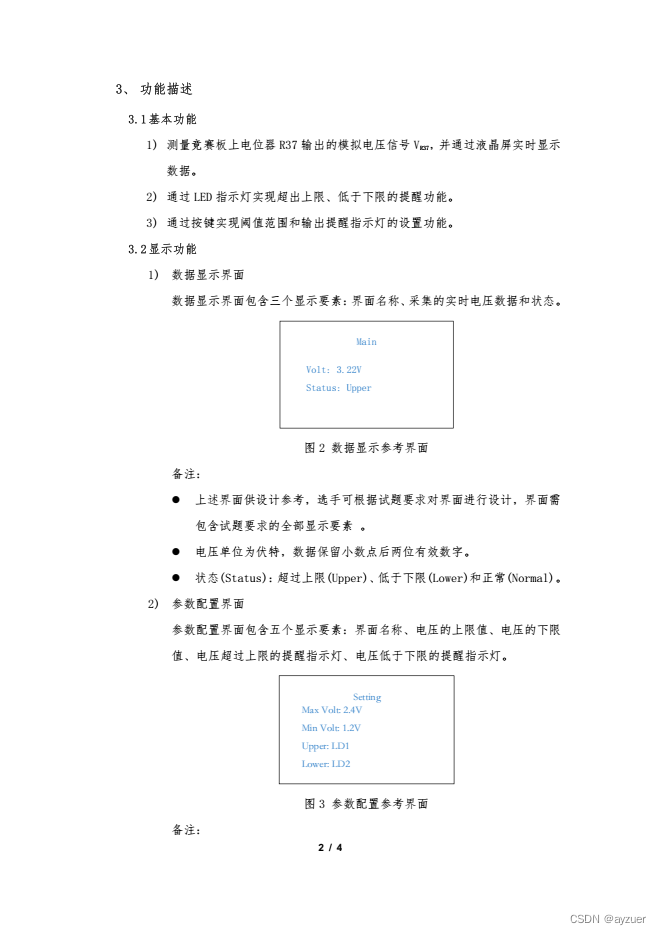

一、题目要求

二、程序设计

  • 工程可以按照几条主线进行下去：

        模拟电压输入（ADC）：要采集电压，要判断实时电压和阈值电压的关系。

        按键：首先要能判断哪个按键按下（即按键检测），然后对应按键有何功能。B1：切换界面，程序上即为翻转界面状态标志位；B2：切换参数选择项并高亮显示：可以扩展界面状态标志位，在LCD处理函数中，根据标志位变量值，高亮显示对应行；B3：加按键；B4：减按键。可以通过自加++、自减--运算符改变相应变量值。

        按键部分涉及3点要解决好：（1）高亮显示行，即状态标志位如何改变？（2）加减功能，要处理好，不能出现冲突，即电压上限阈值>电压下限阈值，和，上限下限指示灯不能相同。这2点归根结底，还是变量设置的问题。（3）按按键不要影响到LED，即按键要以非阻塞方式检测按键，并最好进行消抖处理。这1点是所有试题都要解决的。

         LCD：2个界面。主要有2点要解决好：（1）高亮显示；（2）界面切换时，不要有上一界面的数据/背景遗留。

         LED：首先要封装好LED显示的函数，然后就是LED处理。要解决好LED某些位，按一定频率闪烁的问题。即通过Systic实现。程序有2种写法。

         其他注意点：（1）串口重定向后，要勾选“魔术棒”里的“Use MicroLiE”选项，不然屏幕显示不了；（2）EEPROM问题。

         总的来说，我认为变量/状态标志位的设置非常关键。妥善地设置变量，能快速解决一些难点。

              上述思路对应程序，即为程序实现的框架。

1、ADC

//ADC处理函数
void ADC_Proc(void)
{
	//读取ADC，计算电压
	uint16_t adc = 0;
	HAL_ADC_Start(&hadc2);
	adc = HAL_ADC_GetValue(&hadc2);
	V = adc*3.3/4096;
	//判断电压状态
	ucStatus_Flag = 0; //Normal
   if(V*10 > ucMaxVolt) ucStatus_Flag = 1;//Upper
   if(V*10 < ucMinVolt) ucStatus_Flag = 2;//Lower
}

2、按键

     非阻塞方式检测按键（并消抖）部分，见作者博客。这里给出按键处理函数：

void KEY_Proc(void)		//注意要清除标志位
{
	if(key[0].ucJudgeKeyState == 1)	//如果K1短按	切换选择界面
	{
		if(!ucState)
		{
			ucState = 1;
		}
		else
		{
//			若要存储，则使用这部分
//			x24c02_write(0,ucMaxVolt);
//			x24c02_write(1,ucMinVolt);
//			x24c02_write(2,ucUpperLED);
//			x24c02_write(3,ucLowerLED);
			ucState = 0;
		}
		key[0].ucJudgeKeyState = 0;
	}
	if(key[1].ucJudgeKeyState == 1)	//如果K2短按。切换选择参数项 注意这里不能像51那里用else if 否则短按后，长按后无效
	{
		if(ucState)
			{
				if(++ucState == 5)//ucState 2~5 分别代表4个选项
					ucState = 1;
			}
		key[1].ucJudgeKeyState = 0;
	}
	if(key[2].ucJudgeKeyState == 1)	//如果K3短按
	{
		switch(ucState)
		{
			case 1:
				if(ucMaxVolt <= 30) ucMaxVolt += 3;
			    break;
			case 2:
				if((ucMaxVolt - ucMinVolt) > 3) ucMinVolt += 3;
			    break;
			case 3:
                //先灭刚才闪的灯
                ucLed &=~ 1<<(ucUpperLED-1);
			    Led_Disp(ucLed);

				if(++ucUpperLED > 8) ucUpperLED = 1;
				if(ucUpperLED == ucLowerLED)
				{
					if(++ucUpperLED > 8) ucUpperLED = 1;
				}
			    break;
			case 4:
                //先灭刚才闪的灯
                ucLed &=~ 1<<(ucLowerLED-1);
			    Led_Disp(ucLed);

				if(++ucLowerLED > 8) ucLowerLED = 1;
				if(ucUpperLED == ucLowerLED)
				{
					if(++ucLowerLED > 8) ucLowerLED = 1;
				}
				break;
			default: break;
		}
		key[2].ucJudgeKeyState = 0;
	}
	if(key[3].ucJudgeKeyState == 1)	//如果K4短按
	{
		switch(ucState)
		{
			case 1:
				if((ucMaxVolt - ucMinVolt) > 3) ucMaxVolt -= 3;
			break;
			case 2:
				if(ucMinVolt > 3) ucMinVolt -= 3;
			break;
			case 3:
                //先灭刚才闪的灯
                ucLed &=~ 1<<(ucUpperLED-1);
			    Led_Disp(ucLed);

				if(--ucUpperLED == 0) ucUpperLED = 8;
				if(ucUpperLED == ucLowerLED)
				if(--ucUpperLED == 0) ucUpperLED = 8;
			break;
			case 4:
                //先灭刚才闪的灯
                ucLed &=~ 1<<(ucLowerLED-1);
			    Led_Disp(ucLed);

				if(--ucLowerLED == 0) ucLowerLED = 8;
				if(ucUpperLED == ucLowerLED)
				if(--ucLowerLED == 0) ucLowerLED = 8;
				break;
			default: break;
		}
		key[3].ucJudgeKeyState = 0;
	}
	Led_Disp(ucLed);
}

3、LCD

     界面Main里：注意Status显示，设置了数组char* Status[]存放3个状态，并可通过状态标志位ucStatus_Flag索引相应状态。

     界面Setting里：根据ucState （1~5）的不同值，即代表不同选项，高亮显示相应行。

char buf1[20];
uint8_t ucState=0;//界面状态：0—Main界面   1—setting界面(MaxVolt) 2—setting界面(MaxVolt) 3—setting界面(MinVolt) 4—setting界面(Upper) 5—setting界面(Lower)

uint8_t ucMaxVolt = 24;
uint8_t ucMinVolt = 12;
uint8_t ucUpperLED = 1;
uint8_t ucLowerLED = 2;

char* Status[]={"Normal","Upper","Lower"};//状态
uint8_t ucStatus_Flag = 0;//索引数组

void LCD_Proc(void)
{
	if(!ucState)
	{
		LCD_DisplayStringLine(Line3,(unsigned char*)"        Main       ");

		sprintf(buf1,"   Volt:%.2fV      ",V);
		LCD_DisplayStringLine(Line4,(unsigned char*)buf1);

		sprintf(buf1,"   Status:%s        ",Status[ucStatus_Flag]);
		LCD_DisplayStringLine(Line5,(unsigned char*)buf1);
		LCD_DisplayStringLine(Line6,(unsigned char*)"                     ");
		LCD_DisplayStringLine(Line7,(unsigned char*)"                     ");
		LCD_DisplayStringLine(Line8,(unsigned char*)"                     ");
		LCD_DisplayStringLine(Line9,(unsigned char*)"                     ");
	}
	else
	{
		LCD_DisplayStringLine(Line3,(unsigned char*)"      Setting          ");

		if(ucState == 1) LCD_SetBackColor(Green);
		sprintf((char*)buf1,"   MaxVolt:%4.2f    ",ucMaxVolt/10.0);
		LCD_DisplayStringLine(Line4,(unsigned char*)buf1);
		LCD_SetBackColor(White);

		if(ucState == 2) LCD_SetBackColor(Green);
		sprintf((char*)buf1,"   MinVolt:%4.2f    ",ucMinVolt/10.0);
		LCD_DisplayStringLine(Line5,(unsigned char*)buf1);
		LCD_SetBackColor(White);

		if(ucState == 3) LCD_SetBackColor(Green);
	    sprintf(buf1,"   Upper:LD%d       ",ucUpperLED);
		LCD_DisplayStringLine(Line6,(unsigned char*)buf1);
		LCD_SetBackColor(White);

		if(ucState == 4) LCD_SetBackColor(Green);
		sprintf(buf1,"   Lower:LD%d       ",ucLowerLED);
		LCD_DisplayStringLine(Line7,(unsigned char*)buf1);
		LCD_SetBackColor(White);
	}
}

4、LED

      利用Systic处理LED按0.2秒闪烁问题。程序有2种写法。

      2024/2/18：LED这里发现bug~ ， 已解决

      BUG1：按B3、B4，对指示灯调整时，假设LD1亮（还未熄灭时），按下B3，指示灯序号递增，LD2闪烁时，LD1还在亮，继续按B3，后面都是如此。

      解决方法：在B3、B4按下后，ucUpperLED、ucLowerLED加减前，熄灭刚才闪的指示灯。

      解决过程：（1）在B3、B4功能处理内，调用  Led_Disp(0);  熄灭所有灯。发现，未奏效。（2）原因是只在表面上熄灭了，没有改变ucLed，因为全局Led_Disp();都是对ucLed位带操作的。所以必须改变ucLed 。添加语句如下所示（已添加到2、按键处理函数中）：

//B3里
ucLed &=~ 1<<(ucUpperLED-1);
Led_Disp(ucLed);

//B4里
ucLed &=~ 1<<(ucLowerLED-1);
Led_Disp(ucLed);

       上述BUG1解决后，出现BUG2：

        BUG2 : 高压下（>2.4），上电后，高压下，LD2会常亮，直到退出高压状态。BUG2暂未解决，如有朋友知晓，请不吝赐教，不胜感激。

      方法1：

//main.c里
void LED_Proc(void)
{
	//方法1
	if(ucStatus_Flag == 0)
		ucLed=0;

	else if(ucStatus_Flag == 1)//上
		{
			if(usTms==200 )
			{
				ucLed ^= 1<<(ucUpperLED-1);
				usTms=0;
			}
		}
	else if(ucStatus_Flag == 2)//下
	{
		    if(usTms==200 )
			{
				ucLed ^= 1<<(ucLowerLED-1);
				usTms=0;
			}
	}
	else
		ucLed = 0;
	Led_Disp(ucLed);
}

//it.c里
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */
	//方法1
	if(usTms<200)	//计数小于200ms，ms加
	{
		usTms++;
	}
  /* USER CODE END SysTick_IRQn 1 */
}

      方法2：

//在it.c里
uint16_t usTms = 0;

extern uint8_t ucUpperLED;
extern uint8_t ucLowerLED;
extern uint8_t ucState;
extern uint8_t ucStatus_Flag;
extern uint8_t ucLed;
extern void LED_Disp(uint8_t);


void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */
	//方法2
	usTms++;
		switch(ucStatus_Flag)
		{
			case 0:
				ucLed = 0;
				break;
			case 1:
				if(usTms%200 == 0) ucLed ^= 1<<(ucUpperLED-1);
				break;
			case 2:
				if(usTms%200 == 0) ucLed ^= 1<<(ucLowerLED-1);
				break;
			default: break;
		}

	Led_Disp(ucLed);
  /* USER CODE END SysTick_IRQn 1 */
}

5、整合（其他部分）

 /* USER CODE BEGIN 2 */
    HAL_TIM_Base_Start_IT(&htim4);

    LCD_Init();
    LCD_Clear(White);
    LCD_SetBackColor(White);
    LCD_SetTextColor(Blue);

	I2CInit();

//  若要存储，则使用这部分
//  ucMaxVolt  = x24c02_read(0);
//	ucMinVolt  = x24c02_read(1);
//	ucUpperLED = x24c02_read(2);
//	ucLowerLED = x24c02_read(3);

    //设备应具备错误设置的保护功能
	if(ucMaxVolt  >= 33) ucMaxVolt = 24;
    if(ucMinVolt  >= 33) ucMinVolt = 12;
    if(ucUpperLED >= 9) ucUpperLED = 1;
    if(ucLowerLED >= 9) ucLowerLED = 2;
  /* USER CODE END 2 */

  /* USER CODE BEGIN 3 */
	   ADC_Proc();
	   KEY_Proc();
	   LCD_Proc();
	   LED_Proc();
    }
  /* USER CODE END 3 */

三、效果展示

       视频后续上传。
