STM32嵌入式开发之——OLED显示屏
OLED(Organic Light Emitting Diode)有机发光二极管供电 3~5.5v通信协议 I2C/SPI分辨率 128*64。
·
前言
本文内容均来自互联网与AI,此文只是本人的实践与整理 ,如有不正确的地方,请参考原文。
OLED显示屏驱动
正常嵌入式调试方式:
- 串口调试
- 显示屏调试
- keil、IAR调试模式
简介
OLED(Organic Light Emitting Diode)有机发光二极管
- 供电 3~5.5v
- 通信协议 I2C/SPI
- 分辨率 128*64

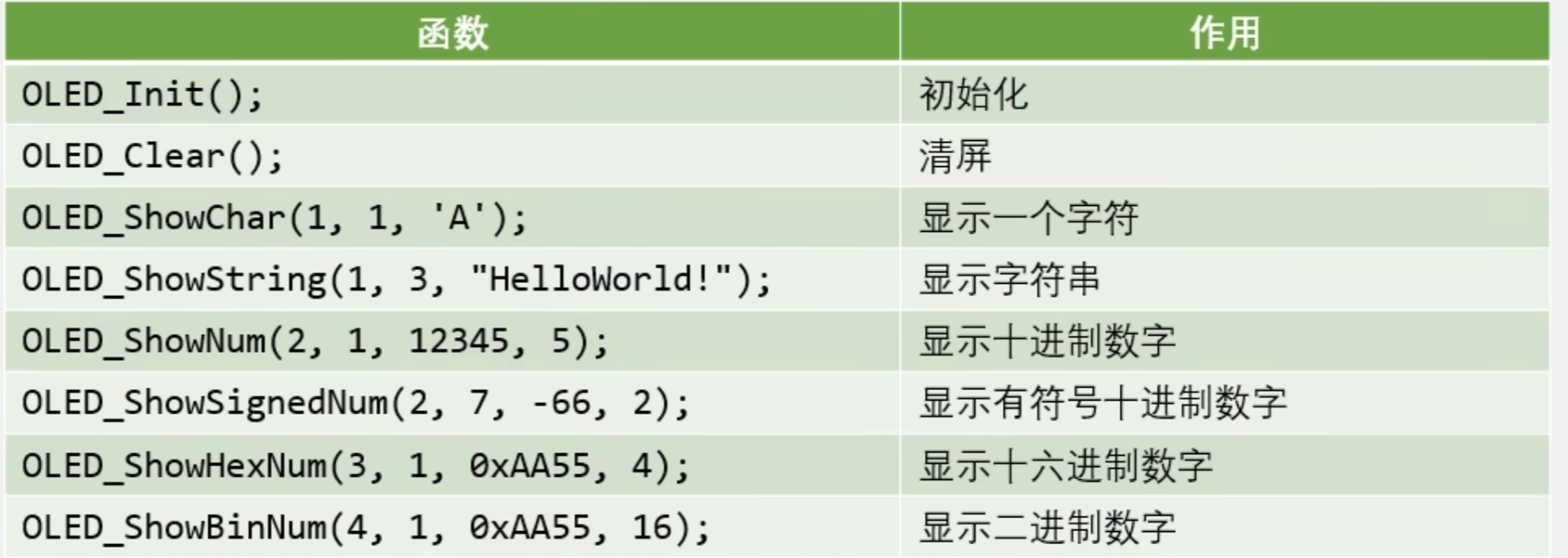

OLED驱动函数

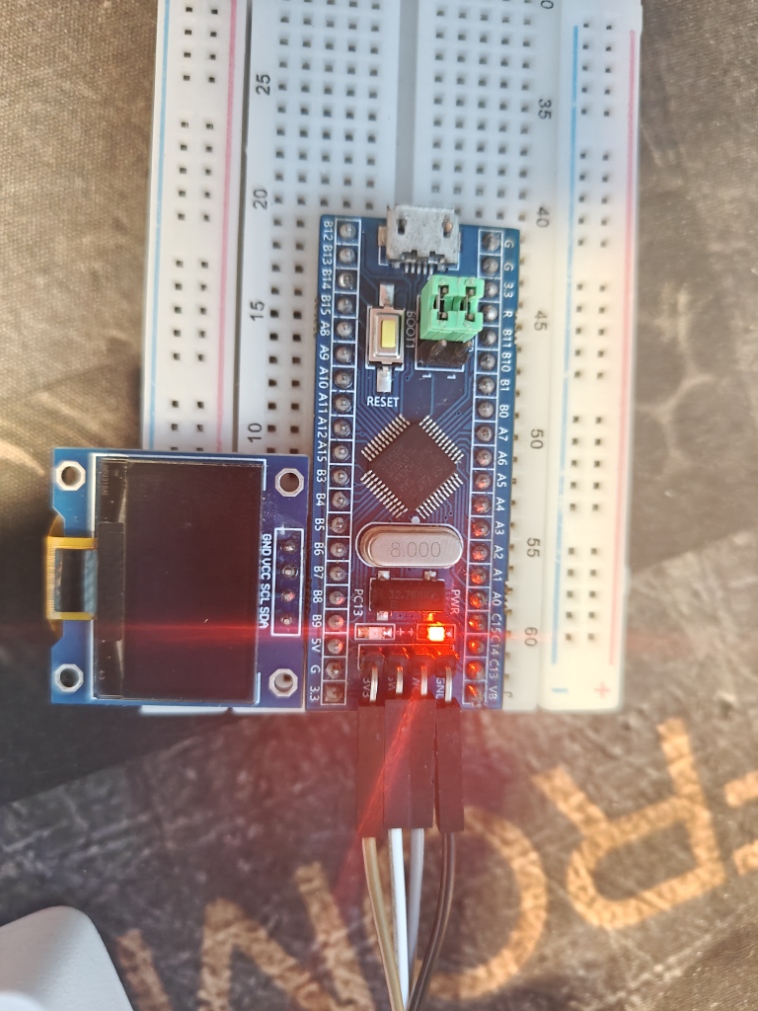

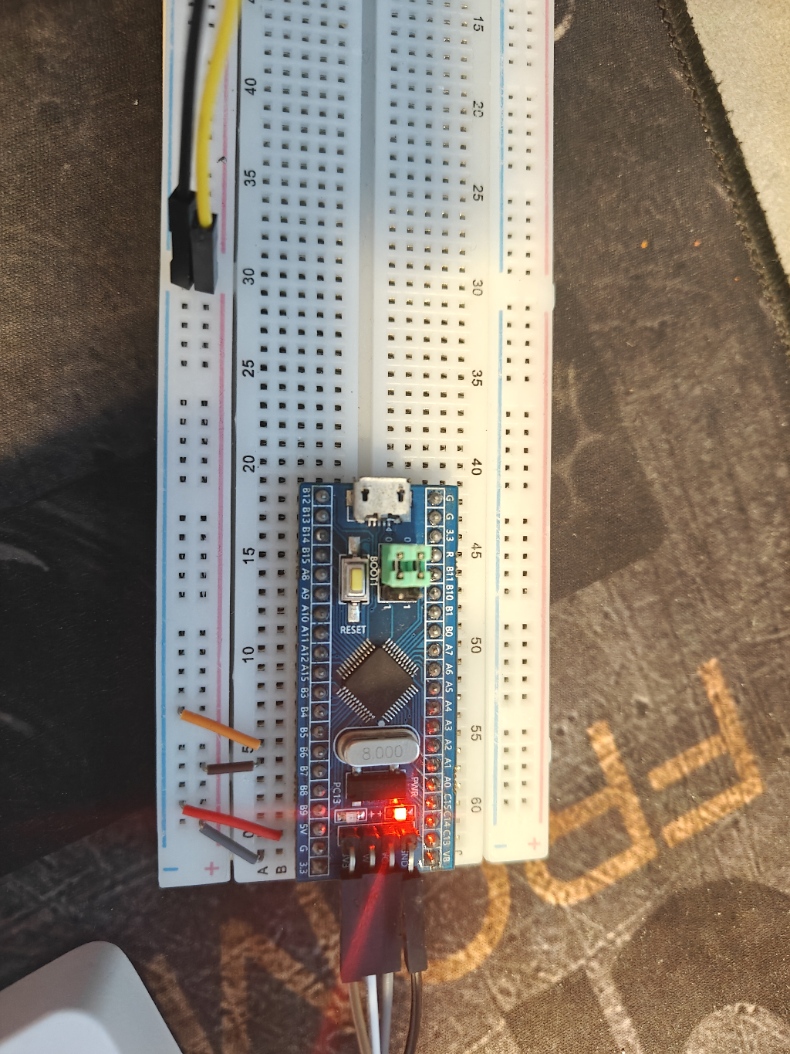

接线


程序
I2C总线
1. 开启APB2总线时钟
在STM32中,大多数外设在使用之前都需要打开其对应的时钟,如(GPIO、UART、SPI等)
- 调用
RCC_APB2PeriphClockCmdrcc标准库函数
/**
* @brief 开启/或关闭APB2总线外设时钟
* @param RCC_APB2Periph: 要控制的APB2外设
* This parameter can be any combination of the following values:
* @arg RCC_APB2Periph_GPIOA:控制 GPIOA 外设
* RCC_APB2Periph_USART1:控制 USART1 外设
* RCC_APB2Periph_AFIO:控制复用功能 I/O 外设
* @param NewState: 指定开启或关闭
* @arg ENABLE or DISABLE.
* @retval None
*/
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)
{
/* 这是库函数的防御机制,用来在调试模式下检查传入参数是否正确,防止非法操作导致不可预测行为。 */
assert_param(IS_RCC_APB2_PERIPH(RCC_APB2Periph));
assert_param(IS_FUNCTIONAL_STATE(NewState));
if (NewState != DISABLE)
{
RCC->APB2ENR |= RCC_APB2Periph; // 设置对应的寄存器,打开外设时钟
}
else
{
RCC->APB2ENR &= ~RCC_APB2Periph; // 设置对应的寄存器,关闭外设时钟
}
}
2. GPIO模拟I2C
将 PB8、PB9 设置为 GPIO 并通过宏函数控制电平变化模拟 I2C 协议,不依赖 STM32 的硬件 I2C1
| 软件 I2C | 硬件 I2C |
|---|---|
| 手动控制 GPIO,高低电平模拟时序 | 使用 STM32 的 I2C 外设(I2C1/2)控制 |
| 占用资源 | 占用 2 个任意 GPIO |
| 自己写时序,麻烦但灵活 | 使用库函数,稳定但固定 |
| 可任意选择 GPIO | 有限,依赖芯片设计 |
- 初始化GPIO
GPIO_InitTypeDef GPIO_InitStructure; // 创建 GPIO 初始化结构体变量,用于配置 GPIO 各项参数
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; // 设置引脚为开漏输出(Open-Drain),用于模拟 I2C 通信需要的电平特性
// 开漏允许多个设备连接在一条线上,拉低表示输出,释放表示输入(由上拉电阻拉高)
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 设置 GPIO 输出速度为 50MHz,代表引脚切换速度的上限
// 虽然软件 I2C 实际速度远小于 50MHz,但一般都使用最高速配置
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; // 选择 GPIOB 的第 8 号引脚,即 PB8
GPIO_Init(GPIOB, &GPIO_InitStructure); // 初始化 PB8:应用上述配置,将其设置为开漏输出模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; // 更换目标引脚为 PB9(注意此时只修改了 Pin 项,其他设置沿用)
GPIO_Init(GPIOB, &GPIO_InitStructure); // 初始化 PB9,同样配置为开漏输出,用作 I2C 的 SDA 线
- 软件I2C宏函数
// 宏定义:OLED_W_SCL(x)
// 功能:将 GPIOB 的第 8 号引脚(PB8,也就是 I2C 的 SCL)输出为 x
// 参数:x 0 或 1
// 内部调用:GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
// - GPIOB:目标端口
// - GPIO_Pin_8:目标引脚(SCL)
// - (BitAction)(x):将 x 强制类型转换为 BitAction(STM32 的枚举类型,取值为 Bit_RESET 或 Bit_SET)
// 使用示例:OLED_W_SCL(1) 表示拉高 SCL;OLED_W_SCL(0) 表示拉低 SCL
#define OLED_W_SCL(x) GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
// 宏定义:OLED_W_SDA(x)
// 功能:将 GPIOB 的第 9 号引脚(PB9,也就是 I2C 的 SDA)输出为 x
// 参数:x 0 或 1
// 内部调用:GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))
// - GPIOB:目标端口
// - GPIO_Pin_9:目标引脚(SDA)
// - (BitAction)(x):将 x 强制转换为 BitAction 枚举(Bit_RESET=0,Bit_SET=1)
// 使用示例:OLED_W_SDA(1) 表示拉高 SDA;OLED_W_SDA(0) 表示拉低 SDA
#define OLED_W_SDA(x) GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))

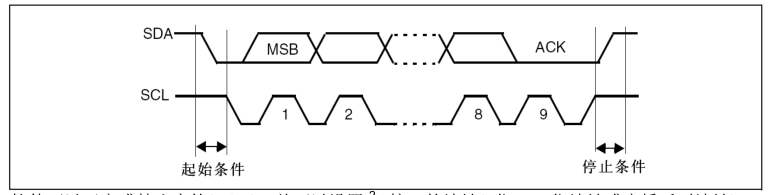

3. I2C基本时序规则(主设备)

- 开始
SCL = 1 时,SDA 从 1 跳变为 0 ——> 表示通信开始
_______
SCL \____ 时钟保持高
_____
SDA \____ 数据线下跳沿触发开始
- 结束
SCL = 1 时,SDA 从 0 跳变为 1 ——> 表示通信结束
_____
SCL _______/ 时钟为高
_______
SDA ________/ 数据线上跳沿触发停止
- 主机写数据
主机控制 SDA 输出数据,并在 SCL 拉高时让从机采样:
SCL __|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|
SDA D7 D6 D5 D4 D3 D2 D1 D0 A
↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
数据在 SCL 低时改变 |
从机在 SCL 高时采样 --|
- 主机读数据(这里并未使用)
从机控制 SDA,主机在 SCL 高时采样:
SCL __|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|
SDA D7 D6 D5 D4 D3 D2 D1 D0 A
↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
从机在 SCL 低时准备数据 |
主机在 SCL 高时采样 ----|
4. GPIO模拟I2C控制函数
/**
* @brief I2C开始
* @param 无
* @retval 无
*/
void OLED_I2C_Start(void)
{
OLED_W_SDA(1);
OLED_W_SCL(1);
OLED_W_SDA(0);
OLED_W_SCL(0);
}
/**
* @brief I2C停止
* @param 无
* @retval 无
*/
void OLED_I2C_Stop(void)
{
OLED_W_SDA(0);
OLED_W_SCL(1);
OLED_W_SDA(1);
}
/**
* @brief I2C发送一个字节
* @param Byte 要发送的一个字节
* @retval 无
*/
void OLED_I2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i++)
{
OLED_W_SDA(!!(Byte & (0x80 >> i)));
OLED_W_SCL(1);
OLED_W_SCL(0);
}
OLED_W_SCL(1); //额外的一个时钟,不处理应答信号
OLED_W_SCL(0);
}
以上就完成了基本的I2C驱动函数,可以在此基础上封装一些函数与OLED芯片进行交互
OLED芯片支持的命令具体可以参考这篇文章 SSD1306 OLED驱动芯片 详细介绍
OLED模块控制
直接贴上薅来的代码
/**
* @brief OLED写命令
* @param Command 要写入的命令
* @retval 无
*/
void OLED_WriteCommand(uint8_t Command)
{
OLED_I2C_Start();
OLED_I2C_SendByte(0x78); //从机地址
OLED_I2C_SendByte(0x00); //写命令
OLED_I2C_SendByte(Command);
OLED_I2C_Stop();
}
/**
* @brief OLED写数据
* @param Data 要写入的数据
* @retval 无
*/
void OLED_WriteData(uint8_t Data)
{
OLED_I2C_Start();
OLED_I2C_SendByte(0x78); //从机地址
OLED_I2C_SendByte(0x40); //写数据
OLED_I2C_SendByte(Data);
OLED_I2C_Stop();
}
/**
* @brief OLED设置光标位置
* @param Y 以左上角为原点,向下方向的坐标,范围:0~7
* @param X 以左上角为原点,向右方向的坐标,范围:0~127
* @retval 无
*/
void OLED_SetCursor(uint8_t Y, uint8_t X)
{
OLED_WriteCommand(0xB0 | Y); //设置Y位置
OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4)); //设置X位置高4位
OLED_WriteCommand(0x00 | (X & 0x0F)); //设置X位置低4位
}
/**
* @brief OLED清屏
* @param 无
* @retval 无
*/
void OLED_Clear(void)
{
uint8_t i, j;
for (j = 0; j < 8; j++)
{
OLED_SetCursor(j, 0);
for(i = 0; i < 128; i++)
{
OLED_WriteData(0x00);
}
}
}
/**
* @brief OLED显示一个字符
* @param Line 行位置,范围:1~4
* @param Column 列位置,范围:1~16
* @param Char 要显示的一个字符,范围:ASCII可见字符
* @retval 无
*/
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char)
{
uint8_t i;
OLED_SetCursor((Line - 1) * 2, (Column - 1) * 8); //设置光标位置在上半部分
for (i = 0; i < 8; i++)
{
OLED_WriteData(OLED_F8x16[Char - ' '][i]); //显示上半部分内容
}
OLED_SetCursor((Line - 1) * 2 + 1, (Column - 1) * 8); //设置光标位置在下半部分
for (i = 0; i < 8; i++)
{
OLED_WriteData(OLED_F8x16[Char - ' '][i + 8]); //显示下半部分内容
}
}
/**
* @brief OLED显示字符串
* @param Line 起始行位置,范围:1~4
* @param Column 起始列位置,范围:1~16
* @param String 要显示的字符串,范围:ASCII可见字符
* @retval 无
*/
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String)
{
uint8_t i;
for (i = 0; String[i] != '\0'; i++)
{
OLED_ShowChar(Line, Column + i, String[i]);
}
}
/**
* @brief OLED次方函数
* @retval 返回值等于X的Y次方
*/
uint32_t OLED_Pow(uint32_t X, uint32_t Y)
{
uint32_t Result = 1;
while (Y--)
{
Result *= X;
}
return Result;
}
/**
* @brief OLED显示数字(十进制,正数)
* @param Line 起始行位置,范围:1~4
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:0~4294967295
* @param Length 要显示数字的长度,范围:1~10
* @retval 无
*/
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Line, Column + i, Number / OLED_Pow(10, Length - i - 1) % 10 + '0');
}
}
/**
* @brief OLED显示数字(十进制,带符号数)
* @param Line 起始行位置,范围:1~4
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:-2147483648~2147483647
* @param Length 要显示数字的长度,范围:1~10
* @retval 无
*/
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length)
{
uint8_t i;
uint32_t Number1;
if (Number >= 0)
{
OLED_ShowChar(Line, Column, '+');
Number1 = Number;
}
else
{
OLED_ShowChar(Line, Column, '-');
Number1 = -Number;
}
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Line, Column + i + 1, Number1 / OLED_Pow(10, Length - i - 1) % 10 + '0');
}
}
/**
* @brief OLED显示数字(十六进制,正数)
* @param Line 起始行位置,范围:1~4
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:0~0xFFFFFFFF
* @param Length 要显示数字的长度,范围:1~8
* @retval 无
*/
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i, SingleNumber;
for (i = 0; i < Length; i++)
{
SingleNumber = Number / OLED_Pow(16, Length - i - 1) % 16;
if (SingleNumber < 10)
{
OLED_ShowChar(Line, Column + i, SingleNumber + '0');
}
else
{
OLED_ShowChar(Line, Column + i, SingleNumber - 10 + 'A');
}
}
}
/**
* @brief OLED显示数字(二进制,正数)
* @param Line 起始行位置,范围:1~4
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:0~1111 1111 1111 1111
* @param Length 要显示数字的长度,范围:1~16
* @retval 无
*/
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Line, Column + i, Number / OLED_Pow(2, Length - i - 1) % 2 + '0');
}
}
/**
* @brief OLED初始化
* @param 无
* @retval 无
*/
void OLED_Init(void)
{
uint32_t i, j;
for (i = 0; i < 1000; i++) //上电延时
{
for (j = 0; j < 1000; j++);
}
OLED_I2C_Init(); //端口初始化
OLED_WriteCommand(0xAE); //关闭显示
OLED_WriteCommand(0xD5); //设置显示时钟分频比/振荡器频率
OLED_WriteCommand(0x80);
OLED_WriteCommand(0xA8); //设置多路复用率
OLED_WriteCommand(0x3F);
OLED_WriteCommand(0xD3); //设置显示偏移
OLED_WriteCommand(0x00);
OLED_WriteCommand(0x40); //设置显示开始行
OLED_WriteCommand(0xA1); //设置左右方向,0xA1正常 0xA0左右反置
OLED_WriteCommand(0xC8); //设置上下方向,0xC8正常 0xC0上下反置
OLED_WriteCommand(0xDA); //设置COM引脚硬件配置
OLED_WriteCommand(0x12);
OLED_WriteCommand(0x81); //设置对比度控制
OLED_WriteCommand(0xCF);
OLED_WriteCommand(0xD9); //设置预充电周期
OLED_WriteCommand(0xF1);
OLED_WriteCommand(0xDB); //设置VCOMH取消选择级别
OLED_WriteCommand(0x30);
OLED_WriteCommand(0xA4); //设置整个显示打开/关闭
OLED_WriteCommand(0xA6); //设置正常/倒转显示
OLED_WriteCommand(0x8D); //设置充电泵
OLED_WriteCommand(0x14);
OLED_WriteCommand(0xAF); //开启显示
OLED_Clear(); //OLED清屏
}

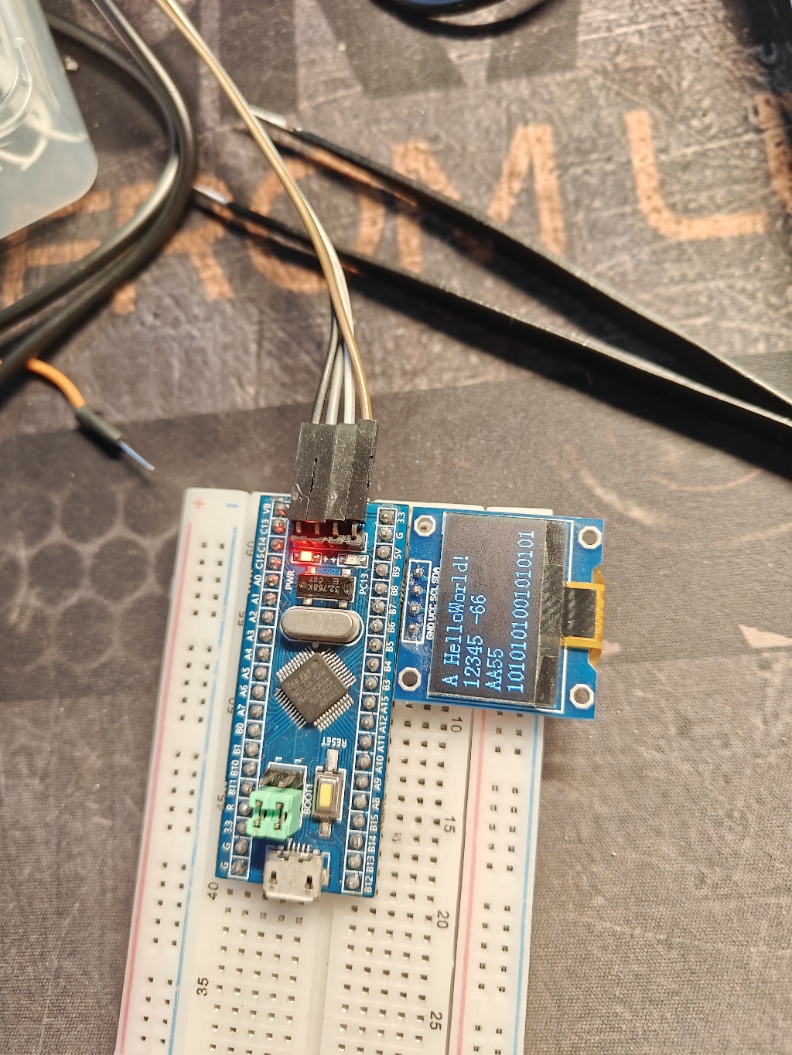

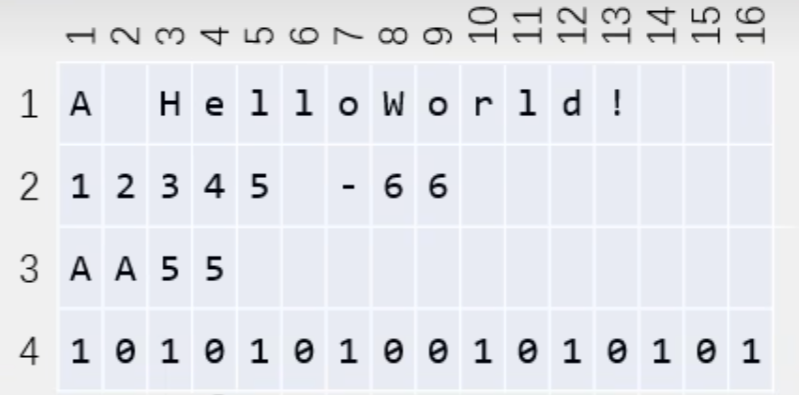

实现效果
