一、FreeRTOs介绍

什么是FreeRTOS?

Free即免费的，RTOS的全称是Real time operating system，中文就是实时操作系统。
注意：RTOS不是指某一个确定的系统，而是指一类操作系统。比如：uc/OS，FreeRTOS，
RTX，RT-Thread等这些都是RTOS类操作系统。
FreeRTOS是一个迷你的实时操作系统内核。作为一个轻量级的操作系统，功能包括：任务管理、时间管理、信号量、消息队列、内存管理、记录功能、软件定时器、协程等，可基本满足较小系统的需要。
由于RTOS需占用一定的系统资源（优其是RAM资源），只有μC/OS-II、embOS、salvo、FreeRTOS等少数实时操作系统能在小RAM单片机上运行。相对μC/OS-11、embOs等商业操作系统，FreeRTOS操作系统是完全免费的操作系统，具有源码公开、可移植、可裁减、调度策略灵活的特点，可以方便地移植到各种单片机上运行，其最新版本为10.4.4版。
（以上来自百度百科）


为什么选择FreeRTOS?
  • FreeRTOS是免费的;
  • 很多半导体厂商产品的SDK（Software Development Kit）软件开发工具包，就使用FreeRTOS作为其操作系统，尤其是WIFI、蓝牙这些带有协议栈的芯片或模块。
  • 简单，因为FreeRTOS的文件数量很少。FreeRTOS资料与源码下载
FreeRTOs资料与源码下载

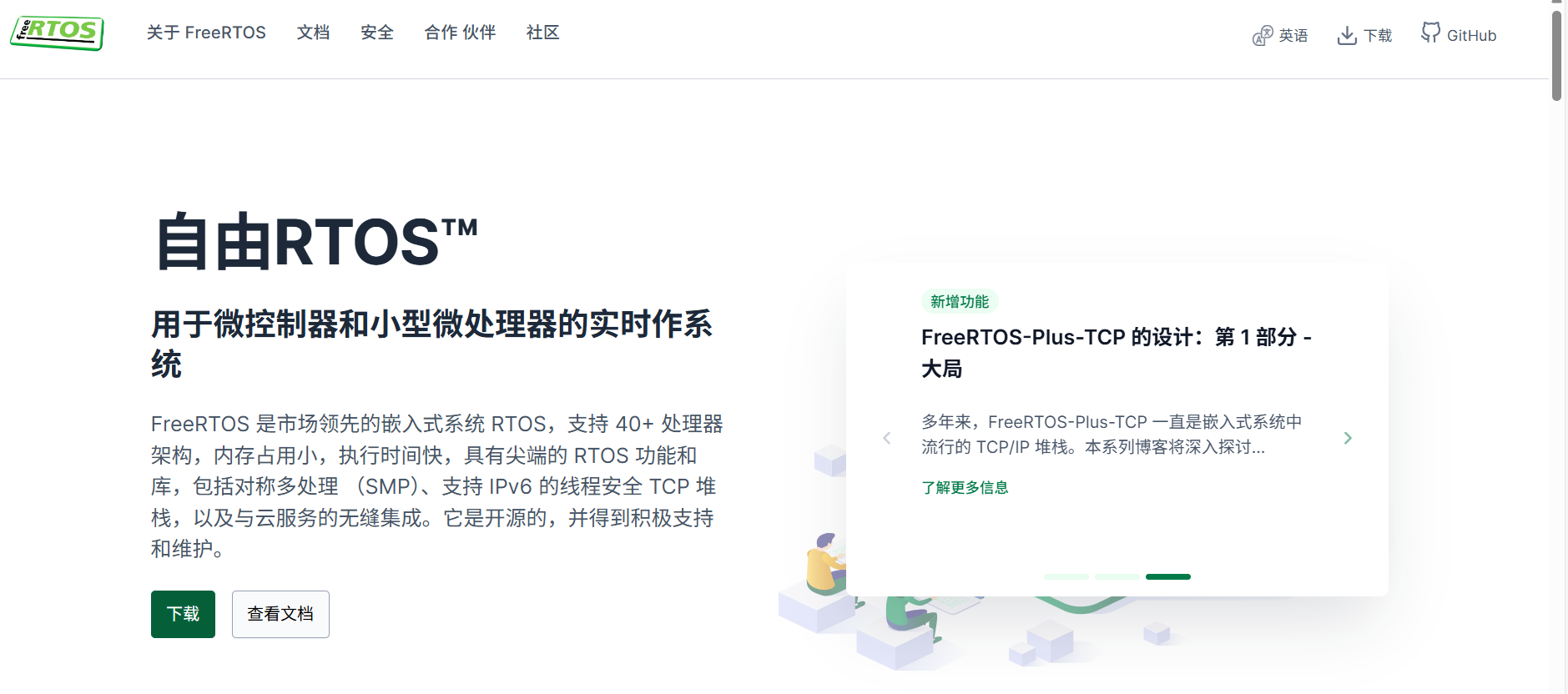

最好的资料就是官网提供的资料！FreeRTOS™ - FreeRTOS™

裸机开发与FreeRTOS
1、裸机开发（Bare Metal）

特点：

  • 没有操作系统。主循环（while(1)）是核心，一切任务靠轮询或中断驱动。

  • 程序结构：初始化 → 主循环（或状态机） → 中断响应。

  • 资源管理：全靠开发者手动管理（CPU时间、内存、外设等）。

  • 适用场景：逻辑简单、实时要求高的小型系统，如LED控制、简单传感器采集、基础通讯。

  • 优点：

    • 运行效率高，没有系统调度开销；

    • 程序占用内存极小；

    • 上电即跑，响应快。

  • 缺点：

    • 难以扩展和维护；

    • 多任务之间容易“抢资源”；

    • 复杂逻辑下容易陷入“中断地狱”或“状态机迷宫”。

2、FreeRTOS（实时操作系统）

特点：

  • 提供多任务（task）调度机制，能同时管理多个逻辑任务；

  • 每个任务都有独立栈空间，系统通过调度器切换任务；

  • 提供任务优先级、消息队列、信号量、互斥锁等；

  • 时间管理统一（Tick中断），能精确控制任务延时与超时。

适用场景：

  • 逻辑复杂的系统；

  • 存在多种独立但需协调的任务（如通信、显示、传感、控制）；

  • 有一定资源的MCU（如STM32、GD32、ESP32等）。

优点：

  • 程序结构清晰，可模块化；

  • 各任务独立运行，调试方便；

  • 更接近工业级嵌入式系统架构；

  • 方便以后移植到更复杂的RTOS或Linux。
    缺点：

  • 存在上下文切换开销；

  • 需要RAM更多；

  • 系统设计复杂度上升（尤其是任务同步与资源共享）。


对比点 裸机开发 FreeRTOS
主体结构 主循环 + 中断 多任务 + 调度器
时间控制 延时函数/定时器中断 vTaskDelay / 系统Tick
任务切换 人工控制流程 系统自动调度
共享资源 全靠程序员小心 信号量、互斥锁
适用复杂度 简单应用 中等以上复杂系统

总结一句话

裸机是直接操控硬件的“手工模式”，FreeRTOS是带“调度与分工”的协作系统。

但CPU是个无情的战斗机器，可以快速在两个乃至多个任务间快速切换，并且不觉得劳累，
实现二者兼顾。

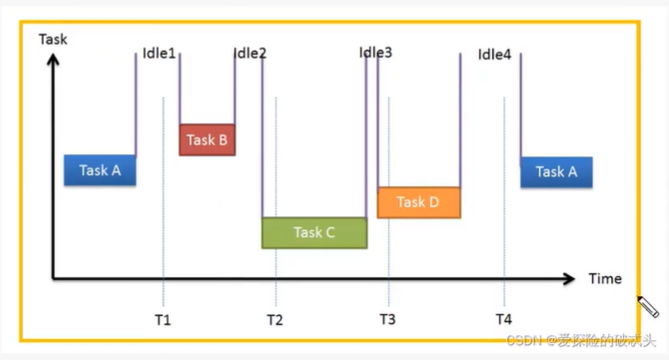

FreeRTOS实现多任务的原理

严格来说FreeRTOS并不是实时操作系统，因为它是分时复用的。
系统将时间分割成很多时间片，然后轮流执行各个任务。
每个任务都是独立运行的，互不影响，由于切换的频率很快，就感觉像是同时运行的一样。

二、移植freeRTOS

手动移植参考这篇文章：【FreeRTOS移植到STM32F103C8T6超详细教程--＞＞＞基于标准库】_freertos stm32f103c8t6-CSDN博客

使用CubeMX快速移植

快速移植流程

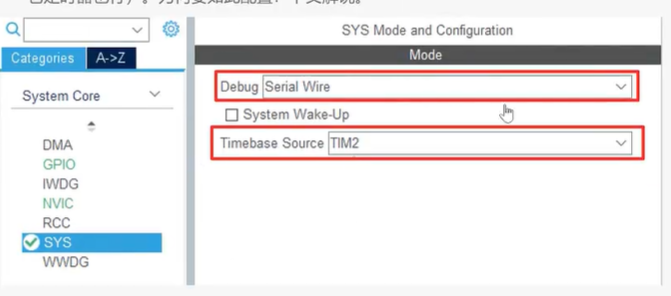

1.在SYS选项里，将Debug设为Serial Wire，并且将Timebase Source设为TIM2(其它定时器也行）。为何要如此配置？下文解说。

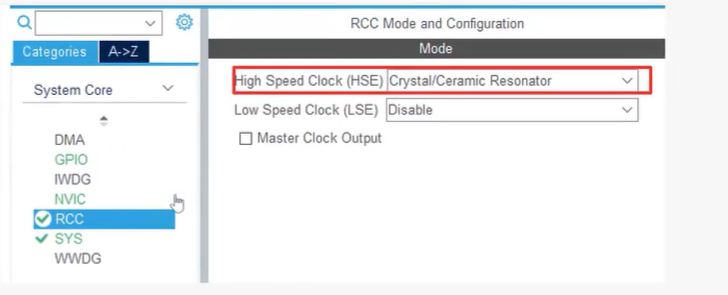

2.将 RCC里的 HSE设置为Crystal/Ceramic Resonator。

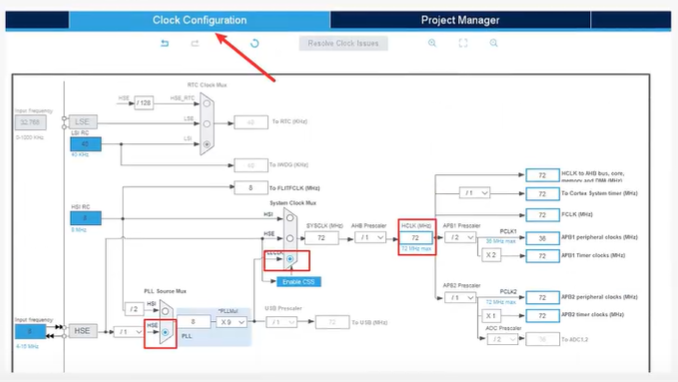

3.时钟按下图配置

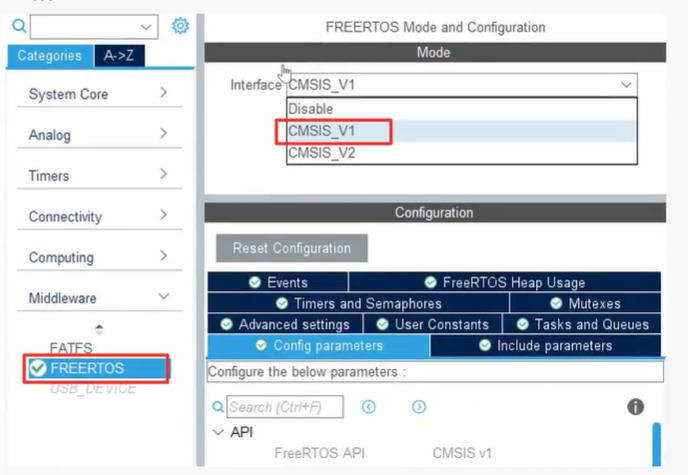

4.选择FREERTOS选项，并将Interface改为CMSIS_V1。V1和V2有啥区别？下文解释。

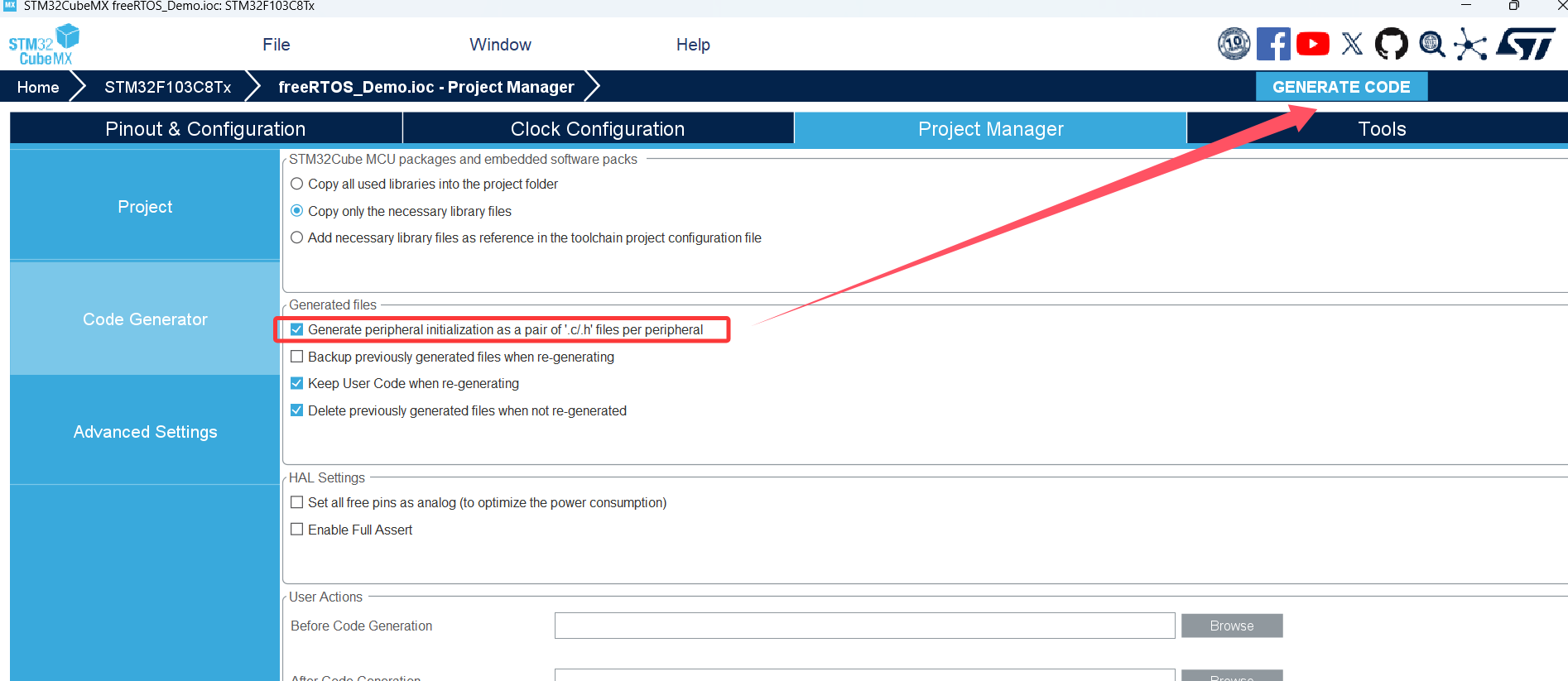

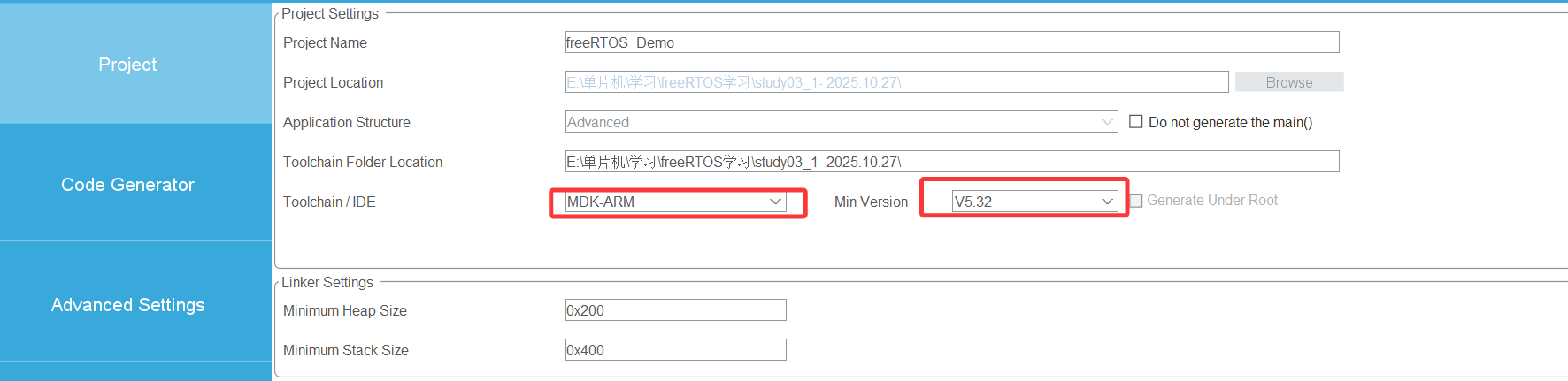

5.配置项目信息，并导出代码。

一些常见问题

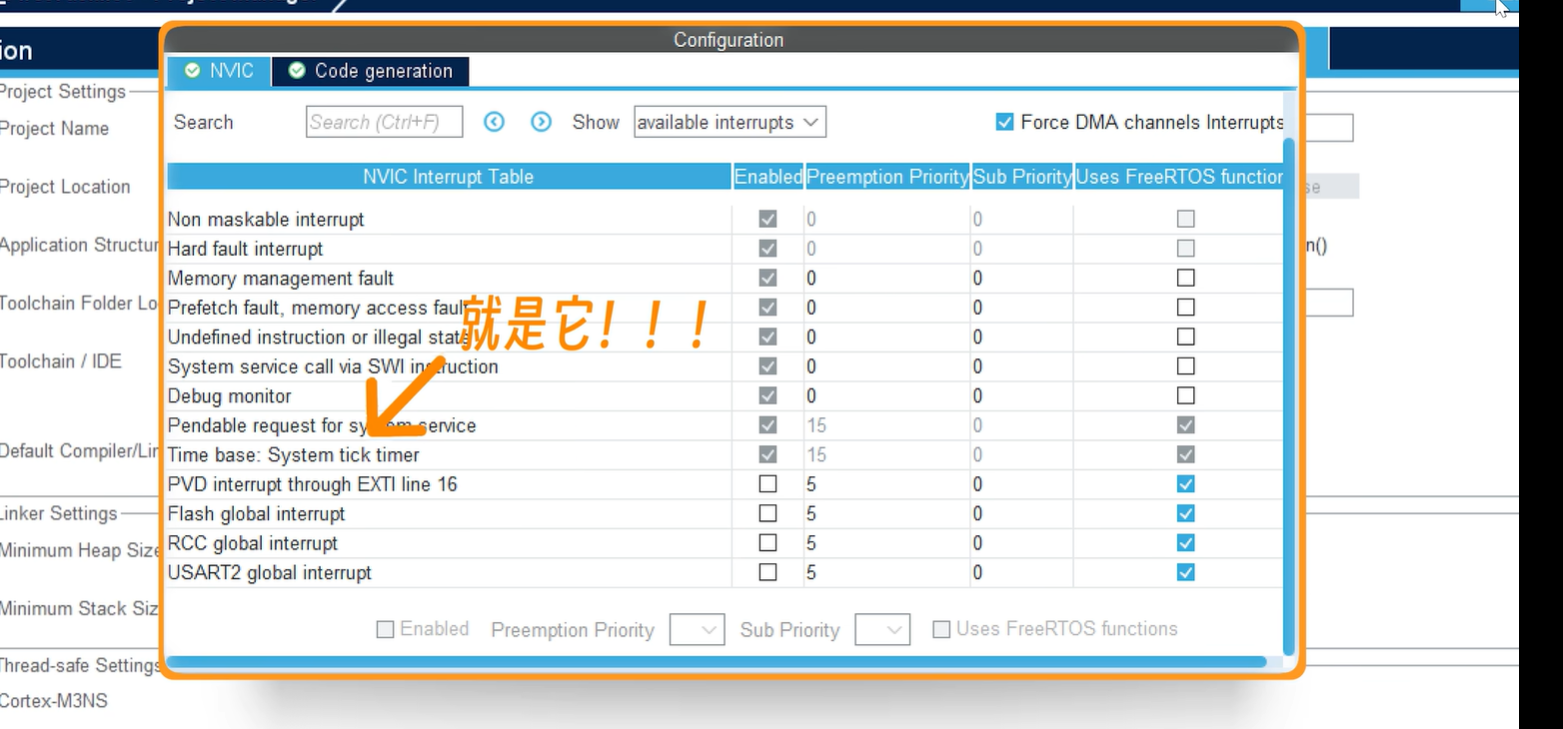

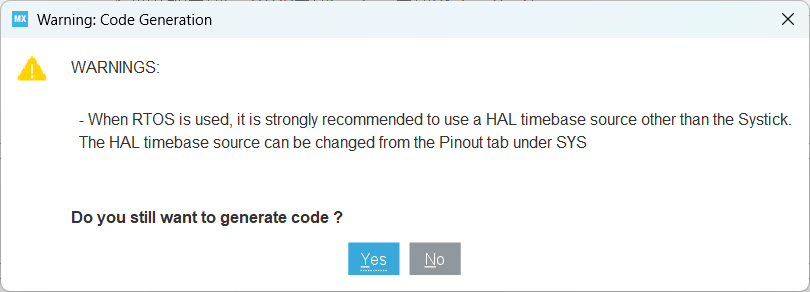

意思是当使用RTOS时，强烈建议给HAL库使用一个Systick以外的定时器作为时钟基准，这是因为FreeRTOS会以Systick中断作为时钟基准，因而会将Systick的中断优先级设置得比较低甚至有时会关闭其中断，这可能会导致HAL库的定时发生错乱。

1.Timebase Source为什么不能设置为SysTick?

裸机的时钟源默认是 SysTick，但是开启 FreeRTOs，FreeRTOS会占用 SysTick(用来生成1ms定时，用于任务调度），所以需要需要为其他总线提供另外的时钟源。

2. FreeRTOS版本问题

V2的内核版本更高，功能更多，在大多数情况下V1版本的内核完全够用。

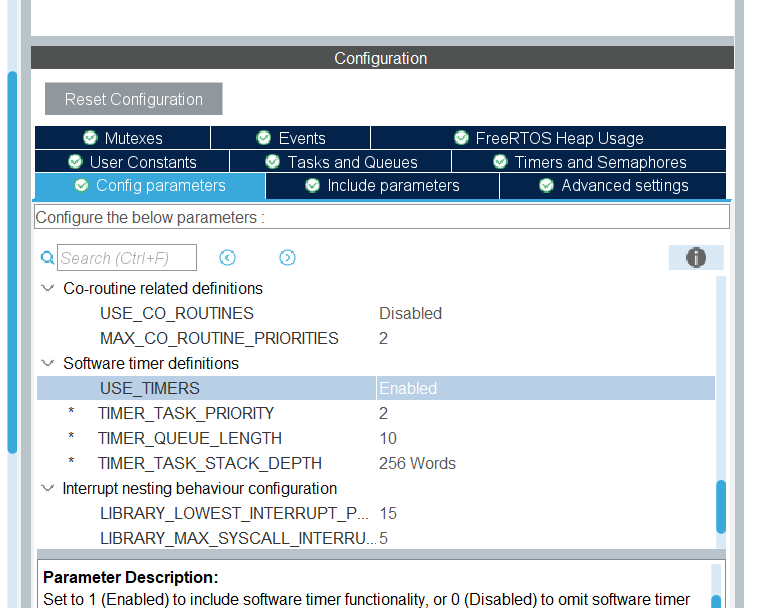

3.FreeRTOS各配置选项卡的解释
  • Events：事件相关的创建
  • Task and Queues:任务与队列的创建
  • Timers and Semaphores：定时器和信号量的创建
  • Mutexes：互斥量的创建
  • FreeRTOS Heap Usage：用于查看堆使用情况
  • config parameters：内核参数设置，用户根据自己的实际应用来裁剪定制FreeRTOS内核
  • Include parameters:FreeRTOS部分函数的使能
  • User Constants：相关宏的定义，可以自建一些常量在工程中使用
  • Advanced settings:高级设置
4.内核配置、函数使能的一些翻译

freeRTOS内核配置的相关说明，可以参考下面这篇文章。

FreeRTOS系列第6篇---FreeRTOS内核配置说明_vassertcalled-CSDN博客

三、任务的创建与删除

1.什么是任务？


任务可以理解为进程/线程，创建一个任务，就会在内存开辟一个空间。
比如：
玩游戏、陪女朋友，都可以视为任务
Windows 系统中的MarkText、谷歌浏览器、记事本，都是任务。
任务通常都含有While(1)死循环。

2.任务创建与删除相关函数


任务创建与删除相关函数有如下三个：
​


任务动态创建与静态创建的区别：

动态创建任务的堆栈由系统分配，而静态创建任务的堆栈由用户自己传递。
通常情况下使用动态方式创建任务。


xTaskCreate函数原型
​
1.pvTaskCode：指向任务函数的指针，任务必须实现为永不返回（即连续循环）；
2.pcName：任务的名字，主要是用来调试，默认情况下最大长度是16；
3. pvParameters：指定的任务栈的大小；

4.uxPriority：任务优先级，数值越大，优先级越大；
5.pxCreatedTask：用于返回已创建任务的句柄可以被引用。

​

官方提供的案例：

/* Task to be created. */
void vTaskCode( void * pvParameters )
{
  /* The parameter value is expected to be 1 as 1 is passed in the
  pvParameters value in the call to xTaskCreate() below.
  configASSERT( ( ( uint32_t ) pvParameters ) == 1 );

  for( ;; )
  {
    /* Task code goes here. */
  }
}

/* Function that creates a task. */
void vOtherFunction( void )
{
BaseType_t xReturned;
TaskHandle_t xHandle = NULL;

  /* Create the task, storing the handle. */
  xReturned = xTaskCreate(
           vTaskCode,       /* Function that implements the task. */
           "NAME",          /* Text name for the task. */
           STACK_SIZE,      /* Stack size in words, not bytes. */
           ( void * ) 1,    /* Parameter passed into the task. */
           tskIDLE_PRIORITY,/* Priority at which the task is created. */
           &xHandle );      /* Used to pass out the created task's handle. */

  if( xReturned == pdPASS )
  {
    /* The task was created. Use the task's handle to delete the task. */
    vTaskDelete( xHandle );
  }
}

vTaskDelete函数原型

void vTaskDelete(TaskHandle_t xTaskToDelete);

只需将待删除的任务句柄传入该函数，即可将该任务删除。
当传入的参数为NULL，则代表删除任务自身（当前正在运行的任务）。

3.实操

​


四、任务的状态

什么是任务调度？
调度器就是使用相关的调度算法来决定当前需要执行的哪个任务。
FreeRTOS中开启任务调度的函数是vTaskStartScheduler(），但在CubeMX中被封装为
osKernelStart()。


FreeRTOS的任务调度规则是怎样的?
FreeRTOS是一个实时操作系统，它所奉行的调度规则:

  1. 高优先级抢占低优先级任务，系统永远执行最高优先级的任务（即抢占式调度）
  2. 同等优先级的任务轮转调度（即时间片调度）

还有一种调度规则是协程式调度，但官方已明确表示不更新，主要是用在小容量的芯片上，用得也不多。

抢占式调度运行过程

​

Task 1:玩游戏
Task 2：老妈喊你吃饭
Task 3:女朋友喊你看电视


总结：
1.高优先级任务，优先执行；
2.高优先级任务不停止，低优先级任务无法执行；
3.被抢占的任务将会进入就绪态

时间片调度运行过程

​

总结：
1.同等优先级任务，轮流执行，时间片流转
2.一个时间片大小，取决为滴答定时器中断周期；
3.注意没有用完的时间片不会再使用，下次任务Task3得到执行，还是按照一个时间片的
时钟节拍运行

五、任务的状态

FreeRTOS中任务共存在4种状态：

  • Running 运行态

当任务处于实际运行状态称之为运行态，即CPU的使用权被这个任务占用（同一时间仅一个
任务处于运行态）。

  • Ready 就绪态

处于就绪态的任务是指那些能够运行（没有被阻塞和挂起），但是当前没有运行的任务，因
为同优先级或更高优先级的任务正在运行。

  • Blocked 阻塞态

如果一个任务因延时，或等待信号量、消息队列、事件标志组等而处于的状态被称之为阻塞
态。

  • Suspended 挂起态

类似暂停，通过调用函数vTaskSuspend(）对指定任务进行挂起，挂起后这个任务将不被执
行，只有调用函数xTaskResume）才可以将这个任务从挂起态恢复。

​

总结：
1.仅就绪态可转变成运行态
2.其他状态的任务想运行，必须先转变成就绪态

任务综合小实验：

实验需求
创建4个任务：taskLED1，taskLED2，taskKEY1，taskKEY2，任务要求如下:
taskLED1:间隔500ms闪烁LED1；
taskLED2:间隔1000ms 闪烁LED2;
taskKEY1：如果taskLED1存在，则按下KEY1后删除 taskLED1，否则创建taskLED1；
taskKEY2:如果taskLED2正常运行，则按下KEY2后挂起taskLED2，否则恢复taskLED2

cubeMX配置：​

代码实现：

/* USER CODE END Header_StartTaskKEY01 */
void StartTaskKEY01(void const * argument)
{
  /* USER CODE BEGIN StartTaskKEY01 */
  /* Infinite loop */
  for(;;)
  {
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0 == GPIO_PIN_RESET))
		{
			osDelay(20);
			if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0 == GPIO_PIN_RESET))
			{
				printf("KEY1按下！\r\n");
				if(taskLED01Handle == NULL)//判断按键1有没有按下
				{
					printf("任务1不存在，准备创建任务1\r\n");
					osThreadDef(taskLED01, StartTaskLED01, osPriorityNormal, 0, 128);
					taskLED01Handle = osThreadCreate(osThread(taskLED01), NULL);
					if(taskLED01Handle !=NULL )
						printf("任务1创建完成!\r\n");
				}
				else
				{
					printf("删除任务1\r\n");
					osThreadTerminate(taskLED01Handle);
					taskLED01Handle=NULL;
				}
			}
			while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET );
		}
    osDelay(10);
  }
  /* USER CODE END StartTaskKEY01 */
}

核心功能

循环检测按键（KEY01）是否被按下，通过按键状态控制taskLED01任务的创建与删除：

  • 当按键按下且taskLED01任务不存在时，创建该任务；
  • 当按键按下且taskLED01任务已存在时，删除该任务。

代码细节分析

  • 无限循环
    任务函数通过for(;;)实现无限循环，持续检测按键状态，符合 FreeRTOS 任务 “永不返回” 的特性。

  • 按键检测与消抖


    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET)  //这是一个逻辑判断，结果为0或1
{
    osDelay(20);  // 延时20ms消抖
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0 == GPIO_PIN_RESET))  // 再次检测确认
    {
        // 按键按下后的逻辑...
        while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET );  // 等待按键释放
    }
}

if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)（先读引脚状态，再与 “低电平” 比较）。

消抖逻辑：第一次检测到按键按下后，延时 20ms（跳过机械抖动阶段），再次检测确认按下，避免误触发。

等待释放：while循环等待按键松开，避免一次按下被多次识别。

  • 任务的创建与删除

    • 当taskLED01Handle == NULL（任务不存在）时：通过osThreadDef定义任务属性（名称、函数、优先级等），再用osThreadCreate创建任务，成功后更新句柄。
    • 当taskLED01Handle != NULL（任务已存在）时：用osThreadTerminate删除任务，并将句柄设为NULL（标记任务已删除）。

  • 延时调度循环末尾的osDelay(10)让任务让出 CPU，给其他任务运行机会，避免独占系统资源（FreeRTOS 的任务调度依赖延时函数触发）


/* USER CODE END Header_StartTaskKEY02 */
void StartTaskKEY02(void const * argument)
{
  /* USER CODE BEGIN StartTaskKEY02 */
	 static int flag = 0;//标志位
  /* Infinite loop */
  for(;;)
  {
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1 == GPIO_PIN_RESET))//当按键2呗按下
		{
			osDelay(20);//消抖
			if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1 == GPIO_PIN_RESET))
			{
				printf("KEY2按下！\r\n");
				if(flag == 0)
				{
					osThreadSuspend(taskLED02Handle);//挂起
					printf("任务2已暂停\r\n");
					flag = 1;
				}
				else
				{
					osThreadResume(taskLED02Handle);
					printf("任务2已恢复\r\n");
					flag = 0;
				}
			}
			while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == GPIO_PIN_RESET );
		}
    osDelay(10);
  }
  /* USER CODE END StartTaskKEY02 */
}

 FreeRTOS 的按键检测任务函数（StartTaskKEY02），核心功能是通过检测按键（连接在 GPIOA 的 PIN1 引脚）的状态，来切换另一个 LED 任务（taskLED02）的 “挂起” 与 “恢复” 状态。


核心功能

循环检测按键（KEY02）是否被按下，通过一个标志位（flag）记录taskLED02的当前状态，每次按键按下时切换状态：

  • 若taskLED02正在运行，则将其挂起（暂停执行）；
  • 若taskLED02已被挂起，则将其恢复（继续执行）。

代码细节分析

  1. 静态标志位flag


    static int flag = 0; // 标志位

  2. static修饰确保变量只在当前任务函数内可见，且任务运行期间不会被重置（保留上次的值）。
  3. 作用：记录taskLED02的状态 ——0表示任务正在运行，1表示任务已被挂起。
  4. 无限循环与按键检测
    for(;;)  // 无限循环，持续检测按键
{
  if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1 )== GPIO_PIN_RESET)  // 检测按键是否按下
  {
    osDelay(20);  // 延时20ms消抖（跳过机械抖动阶段）
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1 == GPIO_PIN_RESET))  // 再次确认按键按下
    {
      // 按键按下后的逻辑...
      while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == GPIO_PIN_RESET );  // 等待按键释放
    }
  }
  osDelay(10);  // 让出CPU，给其他任务运行机会
}

  • if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET)（先读取引脚状态，再与 “低电平（按下）” 比较）。
  • 消抖逻辑：两次检测按键状态（间隔 20ms），避免按键机械抖动导致的误触发。
  • 等待释放：while循环等待按键松开，确保一次按下只触发一次状态切换。

任务的挂起与恢复当按键确认按下后，根据flag的值执行操作：

if(flag == 0)  // 若标志位为0（任务正在运行）
{
  osThreadSuspend(taskLED02Handle);  // 挂起taskLED02（暂停执行）
  printf("任务2已暂停\r\n");
  flag = 1;  // 更新标志位为“已挂起”
}
else  // 若标志位为1（任务已挂起）
{
  osThreadResume(taskLED02Handle);  // 恢复taskLED02（继续执行）
  printf("任务2已恢复\r\n");
  flag = 0;  // 更新标志位为“运行中”
}
    • osThreadSuspend：FreeRTOS 函数，暂停指定任务（任务进入 “挂起态”，不再参与调度）。
    • osThreadResume：FreeRTOS 函数，恢复被挂起的任务（任务重新进入 “就绪态”，等待调度执行）。

  2. 任务调度循环末尾的osDelay(10)是 FreeRTOS 的延时函数，作用是让当前任务（StartTaskKEY02）暂时让出 CPU，允许系统调度其他任务运行，避免当前任务独占资源。

五、队列

什么是队列?

队列又称消息队列，是一种常用于任务间通信的数据结构，队列可以在任务与任务间、中断
和任务间传递信息。
为什么不使用全局变量？
如果使用全局变量，免子（任务1）修改了变量a，等待树獭（任务3)处理，但树獭处理速
度很慢，在处理数据的过程中，狐狸（任务2）有可能又修改了变量a，导致树獭有可能得
到的不是正确的数据。
​
在这种情况下，就可以使用队列。免子和狐狸产生的数据放在流水线上，树獭可以慢慢一个
个依次处理。
关于队列的几个名词：
队列项目：队列中的每一个数据；
队列长度：队列能够存储队列项目的最大数量；
创建队列时，需要指定队列长度及队列项目大小。

队列特点

1. 数据入队出队方式

通常采用先进先出（FIFO）的数据存储缓冲机制，即先入队的数据会先从队列中被读取。
也可以配置为后进先出（LIFO）方式，但用得比较少。

2.数据传递方式

采用实际值传递，即将数据拷贝到队列中进行传递，也可以传递指针，在传递较大的数据的
时候采用指针传递。

3.多任务访问

队列不属于某个任务，任何任务和中断都可以向队列发送/读取消息

4.出队、入队阻塞

当任务向一个队列发送消息时，可以指定一个阻塞时间，假设此时当队列已满无法入队。
阻塞时间如果设置为：

  • 0：直接返回不会等待；
  • 0-port_MAX_DELAY：等待设定的阻塞时间，若在该时间内还无法入队，超时后直接返回不再等待；
  • port_MAX_DELAY：死等，一直等到可以入队为止。出队阻塞与入队阻塞类似;

队列相关API函数

1. 创建队列
QueueHandle_t xQueueCreate(UBaseType_t uxQueueLength,
UBaseType_t uxItemSize）;

参数:

  • uxQueueLength：队列可同时容纳的最大项目数。
  • uxltemSize：存储队列中的每个数据项所需的大小（以字节为单位）。

返回值：
如果队列创建成功，则返回所创建队列的句柄。如果创建队列所需的内存无法分配，则返回NULL。

2.写队列

写队列总共有以下几个函数：

​

BaseType_t xQueueSend（
    QueueHandle_t xQueue,
    const void * pvItemToQueue,
    TickType_t xTicksToWait
);

参数:

  • xQueue：队列的句柄，数据项将发送到此队列。
  • pvItemToQueue:待写入数据
  • xTicksToWait:阻塞超时时间

返回值：
如果成功写入数据，返回pdTRUE，否则返回errQUEUE_FULL。

3.读队列

读队列总共有以下几个函数：

​

BaseType_t xQueueReceive(
                        QueueHandle_t xQueue,
                        void *pvBuffer,
                        TickType_t xTicksToWait
                        )；

参数:

  • xQueue：待读取的队列
  • pvItemToQueue：数据读取缓冲区
  • xTicksToWait:阻塞超时时间

返回值：
成功返回pdTRUE，否则返回pdFALSE。

实操

实验需求

创建一个队列，按下KEY1向队列发送数据，按下KEY2向队列读取数据。

cube MX配置​




六、二值信号量

什么是信号量？

信号量（SeMaphore），是在多任务环境下使用的一种机制，是可以用来保证两个或多个关
键代码段不被并发调用。
信号量这个名字，我们可以把它拆分来看，信号可以起到通知信号的作用，然后我们的量还
可以用来表示资源的数量，当我们的量只有0和1的时候，它就可以被称作二值信号量，只有
两个状态，当我们的那个量没有限制的时候，它就可以被称作为计数型信号量。
信号量也是队列的一种。|


什么是二值信号量？

二值信号量其实就是一个长度为1，大小为零的队列，只有0和1两种状态，通常情况下，我
们用它来进行互斥访问或任务同步。
互斥访问：比如门钥匙，只有获取到钥匙才可以开门
任务同步：比如我录完视频你才可以看视频


二值信号量相关API函数

  1. 创建二值信号量
    SemaphoreHandle_t xSemaphoreCreateBinary( void)

    参数:
    无
    返回值：
    成功，返回对应二值信号量的句柄；
    失败，返回NULL。


  2. 释放二值信号量
    BaseType_t xSemaphoreGive(SemaphoreHandle_t xSemaphore)

    参数:
    xSemaphore：要释放的信号量句柄
    返回值：
    成功，返回 pdPASS；
    失败，返回errQUEUE_FULL。
  3. 获取二值信号量
BaseType_t xSemaphoreTake(
                        SemaphoreHandle_t xSemaphore,
                        TickType_t xTicksToWait
);

参数:
xSemaphore：要获取的信号量句柄
xTicksToWait：超时时间，0表示不超时，portMAX_DELAY表示卡死等待；
返回值：
成功，返回 pdPASS；
失败，返回errQUEUE_FULL。

七、计数型信号量

什么是计数型信号量？

计数型信号量相当于队列长度大于1的队列，因此计数型信号量能够容纳多个资源，这在计
数型信号量被创建的时候确定的。

计数型信号量相关API函数


计数型信号量的释放和获取与二值信号量完全相同！

SemaphoreHandle_t xSemaphoreCreateCounting(
                                        UBaseType_tuxMaxCount,
                                        UBaseType_tuxInitialCount
                                        );


参数:
uxMaxCount：可以达到的最大计数值
uxInitialCount：创建信号量时分配给信号量的计数值
返回值：
成功，返回对应计数型信号量的句柄；
失败，返回NULL。

八、互斥量

什么是互斥量?

在多数情况下，互斥型信号量和二值型信号量非常相似，但是从功能上二值型信号量用于同
步，而互斥型信号量用于资源保护。
互斥型信号量和二值型信号量还有一个最大的区别，互斥型信号量可以有效解决优先级反转
现象。

什么是优先级翻转？


以上图为例，系统中有3个不同优先级的任务H/M/L，最高优先级任务H和最低优先级任务L
通过信号量机制，共享资源。目前任务L占有资源，锁定了信号量，TaskH运行后将被阻
塞，直到TaskL释放信号量后，TaskH才能够退出阻塞状态继续运行。但是TaskH在等待
TaskL释放信号量的过程中，中等优先级任务M抢占了任务L，从而延迟了信号量的释放时
间，导致TaskH阻塞了更长时间，这种现象称为优先级倒置或反转。
优先级继承：当一个互斥信号量正在被一个低优先级的任务持有时，如果此时有个高优先级
的任务也尝试获取这个互斥信号量，那么这个高优先级的任务就会被阻塞。不过这个高优先
级的任务会将低优先级任务的优先级提升到与自己相同的优先级。

优先级继承并不能完全的消除优先级翻转的问题，它只是尽可能的降低优先级翻转带来的影
响。


互斥量相关API函数

互斥信号量不能用于中断服务函数中！

SemaphoreHandle_t xSemaphoreCreateMutex(void）


参数:
无
返回值:
成功，返回对应互斥量的句柄；
失败，返回NULL。

九、事件标志组

什么是事件标志组？

事件标志位：表明某个事件是否发生，联想：全局变量flag。通常按位表示，每一个位表示
一个事件（高8位不算）
事件标志组是一组事件标志位的集合，可以简单的理解事件标志组，就是一个整数。
事件标志组本质是一个16位或32位无符号的数据类型EventBits_t，由configUSE_16_BIT_TICKS决定。
虽然使用了32位无符号的数据类型变量来存储事件标志，但其中的高8位用作存储事件标志
组的控制信息，低24位用作存储事件标志，所以说一个事件组最多可以存储24个事件标志!

事件标志组相关API函数

  1. 创建事件标志位
    EventGroupHandle_t xEventGroupCreate(void ）;

    参数:
    无
    返回值：
    成功，返回对应事件标志组的句柄；
    失败，返回NULL。

  2. 设置事件标志位
    EventBits_t xEventGroupSetBits( EventGroupHandle_t xEventGroup,
const EventBits_tuxBitsToSet );

    参数:
    xEventGroup：对应事件组句柄。
    uxBitsToSet：指定要在事件组中设置的一个或多个位的按位值。
    返回值：
    设置之后事件组中的事件标志位值。

  3. 清除事件标志位
    EventBits_t xEventGroupClearBits(EventGroupHandle_t xEventGroup,
const EventBits_t uxBitsToClear

    参数:
    xEventGroup：对应事件组句柄。
    uxBitsToClear：指定要在事件组中清除的一个或多个位的按位值。
    返回值：
    清零之前事件组中事件标志位的值。

  4. 等待事件标志位
    EventBits_t xEventGroupwaitBits
const EventGroupHandle_t xEventGroup,
const EventBits_t uxBitsToWaitFor,
const BaseType_t xClearOnExit,
const BaseType_t xWaitForAllBits，
TickType_t xTicksToWait ）;

    参数:
    xEventGroup：对应的事件标志组句柄
    uxBitsToWaitFor：指定事件组中要等待的一个或多个事件位的按位值
    xClearOnExit：pdTRUE——清除对应事件位，pdFALSE——不清除
    xWaitForAlIBits：pdTRUE——所有等待事件位全为1（逻辑与），pdFALSE—等待的事件
    位有一个为1（逻辑或）
    xTicksToWait:超时
    返回值：
    等待的事件标志位值：等待事件标志位成功，返回等待到的事件标志位
    其他值：等待事件标志位失败，返回事件组中的事件标志位

十、任务通知

什么十任务通知？

FreeRTOS从版本V8.2.0开始提供任务通知这个功能，每个任务都有一个32位的通知值。
按照FreeRTOS官方的说法，使用消息通知比通过二进制信号量方式解除阻塞任务快45%，并且更加省内存（无需创建队列）。
在大多数情况下，任务通知可以替代二值信号量、计数信号量、事件标志组，可以替代长度
为1的队列（可以保存一个32位整数或指针值），并且任务通知速度更快、使用的RAM更
少！

任务通知值得更新方式

FreeRTOS提供以下几种方式发送通知给任务：

  • ·发送消息给任务，如果有通知未读，不覆盖通知值
  • ·发送消息给任务，直接覆盖通知值
  • ·发送消息给任务，设置通知值的一个或者多个位
  • ·发送消息给任务，递增通知值

通过对以上方式的合理使用，可以在一定场合下替代原本的队列、信号量、事件标志组等。

任务通知的优势和劣势
任务通知的优势
  1. 使用任务通知向任务发送事件或数据，比使用队列、事件标志组或信号量快得多。
  2. 使用其他方法时都要先创建对应的结构体，使用任务通知时无需额外创建结构体。
任务通知的劣势
  1. 只有任务可以等待通知，中断服务函数中不可以，因为中断没有TCB（在任务中开辟一个空间）。
  2. 通知只能一对一，因为通知必须指定任务。
  3. 等待通知的任务可以被阻塞，但是发送消息的任务，任何情况下都不会被阻塞等待。
  4. 任务通知是通过更新任务通知值来发送数据的，任务结构体中只有一个任务通知值，只能保持一个数据。
任务通知相关API函数
  1. 发送通知
    BaseType_t xTaskNotify(TaskHandle_t xTaskToNotify,
uint32_t ulValue,
eNotifyAction eAction ）;

    参数：
    xTaskToNotify：需要接收通知的任务句柄；
    ulValue：用于更新接收任务通知值，具体如何更新由形参eAction决定；
    eAction：一个枚举，代表如何使用任务通知的值；

    返回值：
    如果被通知任务还没取走上一个通知，又接收了一个通知，则这次通知值未能更新并返回
    pdFALSE，而其他情况均返回pdPASS。
    BaseType_t xTaskNotifyAndQuery(TaskHandle_t xTaskToNotify,
uint32_t ulValue,
eNotifyAction eAction,
uint32_t *pulPreviousNotifyValue ）;

    参数:
    xTaskToNotify：需要接收通知的任务句柄；
    ulValue：用于更新接收任务通知值，具体如何更新由形参eAction决定；
    eAction：一个枚举，代表如何使用任务通知的值；
    pulPreviousNotifyValue：对象任务的上一个任务通知值，如果为NULL，则不需要回传，这个时候就等价于函数xTaskNotify( )。
    返回值：
    如果被通知任务还没取走上一个通知，又接收了一个通知，则这次通知值未能更新并返回
    pdFALSE，而其他情况均返回pdPASS。

    BaseType_t xTaskNotifyGive(TaskHandle_t xTaskToNotify);

    参数:
    xTaskToNotify：接收通知的任务句柄，并让其首身的任务通知值加1。
    返回值：
    总是返回pdPASS。

  2. 等待通知
    等待通知API函数只能用在任务，不可应用于中断中！
    uint32_t ulTaskNotifyTake(BaseType_t xClearCountOnExit,
TickType_t xTicksToWait );

    参数:
    xClearCountOnExit：指定在成功接收通知后，将通知值清零或减1，pdTRUE：把通知值清
    零（二值信号量）；pdFALSE：把通知值减一（计数型信号量）；
    xTicksToWait：阻塞等待任务通知值的最大时间；
    返回值：
    0：接收失败
    非0：接收成功，返回任务通知的通知值
    BaseType_t xTaskNotifyWait(uint32_t ulBitsToClearOnEntry,
uint32_t ulBitsToClearOnExit,
uint32_t *pulNotificationValue,
TickType_t xTicksToWait);
    ulBitsToClearOnEntry：函数执行前清零任务通知值那些位。
    ulBitsToClearOnExit：表示在函数退出前，清零任务通知值那些位，在清0前，接收到的任
    务通知值会先被保存到形参*pulNotificationValue中。
    pulNotificationValue：用于保存接收到的任务通知值。如果不需要使用，则设置为NULL
    即可。
    xTicksToWait：等待消息通知的最大等待时间。

十一、延时函数

什么是延时函数?

在 FreeRTOS 中，常用的延时函数主要有两个：vTaskDelay() 和 vTaskDelayUntil()，此外在使用 CMSIS-RTOS 封装层时还会用到 osDelay()（本质是对vTaskDelay()的封装）。这些函数的核心作用是让当前任务进入阻塞态（释放 CPU 资源，允许其他任务运行），等待指定时间后再进入就绪态。

延时函数分类

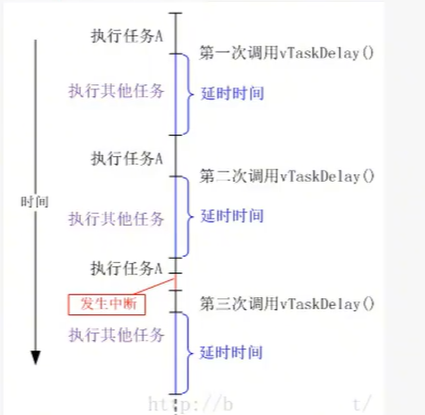

相对延时：vTaskDelay

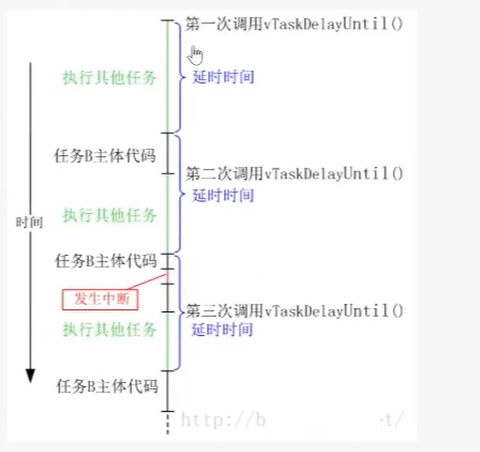

绝对延时：vTaskDelayUntil

vTaskDelay与 HAL_Delay 的区别

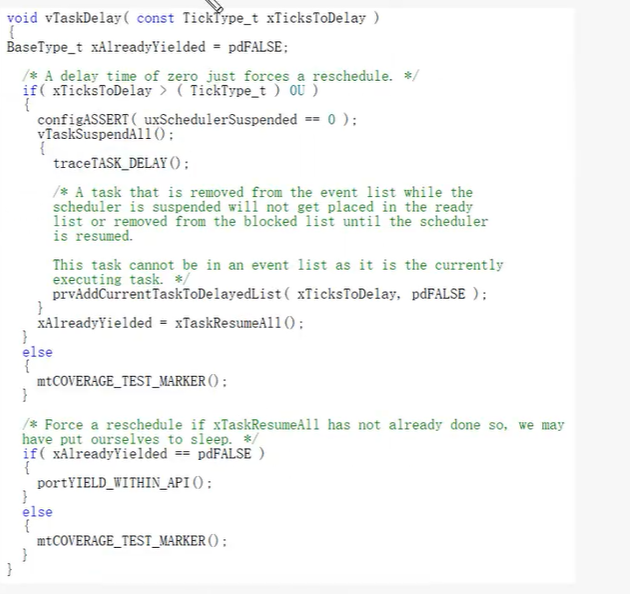

TaskDelay作用是让任务阻塞，任务阻塞后，RTOS系统调用其它处于就绪状态的优先级最
高的任务来执行。

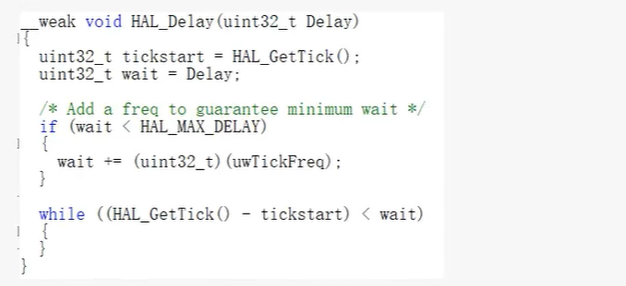

HAL_Delay一直不停的调用获取系统时间的函数，直到指定的时间流逝然后退出，故其占用
了全部CPU时间。

十二、软件定时器

什么是定时器？

简单可以理解为闹钟，到达指定一段时间后，就会响铃。
TSTM32芯片自带硬件定时器，精度较高，达到定时时间后会触发中断，也可以生成PWM、
输入捕获、输出比较，等等，功能强大，但是由于硬件的限制，个数有限。
软件定时器也可以实现定时功能，达到定时时间后可调用回调函数，可以在回调函数里处理
信息。


软件定时器优缺点

优点:
1.简单、成本低；
2.只要内存足够，可创建多个；
缺点:
精度较低，容易受中断影响。在大多数情况下够用，但对于精度要求比较高的场合不建议使
用。


软件定时器原理

定时器是一个可选的、不属于FreeRTOS内核的功能，它是由定时器服务任务来提供的。
在调用函数vTaskStartScheduler()开启任务调度器的时候，会创建一个用于管理软件定时器
的任务，这个任务就叫做软件定时器服务任务。
1.负责软件定时器超时的逻辑判断
2.调用超时软件定时器的超时回调函数
3.处理软件定时器命令队列

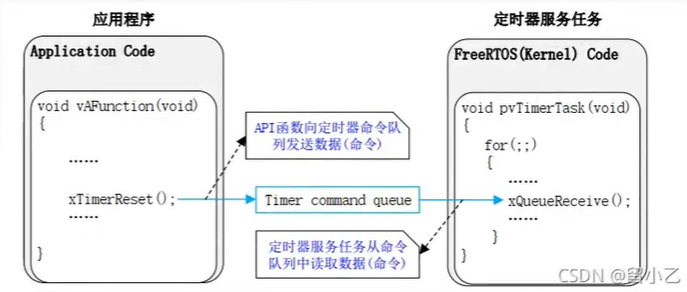

FreeRTOS提供了很多定时器有关的API函数，这些API函数大多都使用FreeRTOS的队列发送
命令给定时器服务任务。这个队列叫做定时器命令队列。定时器命令队列是提供给FreeRTOS的软件定时器使用的，用户不能直接访问！

软件定时器相关配置

软件定时器有一个定时器服务任务和定时器命令队列，这两个东西肯定是要配置的，相关的
配置也是放到文件FreeRTOSConfig.h中的，涉及到的配置如下：
1、configUSE_TIMERS
如果要使用软件定时器的话宏configUSE_TIMERS一定要设置为1，当设置为1的话定时器服
务任务就会在启动FreeRTOS调度器的时候自动创建。
2、configTIMER_TASK_PRIORITY
设置软件定时器服务任务的任务优先级，可以为0~(configMAX_PRIORITIES-1)。优先级一定
要根据实际的应用要求来设置。如果定时器服务任务的优先级设置的高的话，定时器命令队
列中的命令和定时器回调函数就会及时的得到处理。
3、configTIMER_QUEUE_LENGTH
此宏用来设置定时器命令队列的队列长度。
4、configTIMER_TASK_STACK_DEPTH
此宏用来设置定时器服务任务的任务堆栈大小。

单次定时器和周期定时器

单次定时器：只超时一次，调用一次回调函数。可手动再开启定时器；

周期定时器：多次超时，多次调用回调函数。

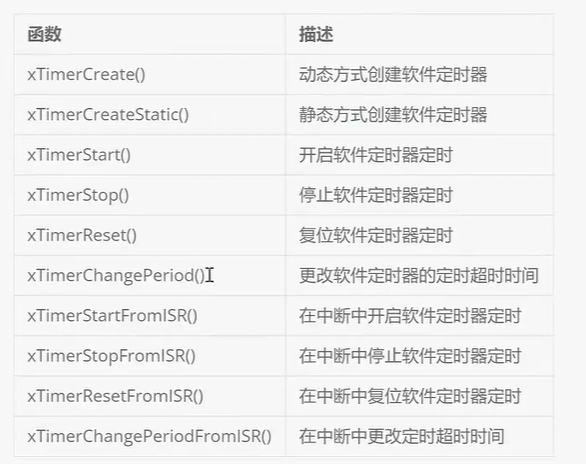

软件定时器相关API函数

1.创建软件定时器
TimerHandle_t xTimerCreate
(const char * const pcTimerName,
const TickType_t xTimerPeriod,
const UBaseType_t uxAutoReload,
void * const pvTimerID,
TimerCallbackFunction_t pxCallbackFunction );

参数:
pcTimerName：软件定时器名称
xTimerPeriodInTicks：定时超时时间，单位：系统时钟节拍。宏pdMS_TO_TICKSO可用于
将以毫秒为单位指定的时间转换为以tick为单位指定的时间。
uxAutoReload：定时器模式，pdTRUE：周期定时器，pdFALSE：单次定时器
pvTimerID：软件定时器ID，用于多个软件定时器公用一个超时回调函数
pxCallbackFunction：软件定时器超时回调函数
返回值：
成功：定时器句柄
失败：NULL

2.开启软件定时器
BaseType_t xTimerStart (TimerHandle_t xTimer,
TickType_t xBlockTime );

参数:
xTimer：待开启的软件定时器的句柄
xTickToWait：发送命令到软件定时器命令队列的最大等待时间
返回值：
pdPASS:开启成功
pdFAIL：开启失败

3.停止软件定时器
BaseType_t xTimerStop(TimerHandle_t xTimer,
TickType_t xBlockTime );

参数与返回值同上。

4.复位软件定时器
BaseType_t xTimerReset(TimerHandle_t xTimer,
TickType_t xBlockTime );

参数与返回值同上。
该功能将使软件定时器的重新开启定时，复位后的软件定时器以复位时的时刻作为开启时刻
重新定时。

5.更改软件定时器定时时间
BaseType_t xTimerChangePeriod(TimerHandle_t xTimer,
TickType_t xNewPeriod,
TickType_t xBlockTime);

xNewPeriod：新的定时超时时间，单位：系统时钟节拍。
其余参数与返回值同上。

十三、中断管理

中断定义

请参考51及STM32中断相关课程。

中断优先级

任何中断的优先级都大于任务！
在我们的操作系统，中断同样是具有优先级的，并且我们也可以设置它的优先级，但是他的
优先级并不是从0~15，默认情况下它是从5~15，0~4这5个中断优先级不是FreeRTOS
控制的(5是取决于configMAX_SYSCALL_INTERRUPT_PRIORITY)。

相关注意

1.在中断中必需使用中断相关的函数；
2.中断服务函数运行时间越短越好。

# 单片机 # stm32 # 嵌入式硬件
Logo
openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

cover

声音克隆 小米大模型 OmniVoice 完整使用指南｜3 秒克隆人声｜支持 600 多种语言和中文方言详细安装教程

avatar openvela
cover

智能进化觉醒！openvela trunk-5.5 发布：端侧 AI Agent 开源和多方位升级

avatar openvela

小米开源 OmniVoice：3 秒克隆人声、600 种语言、中文吊打 ElevenLabs，免费商用！

ElevenLabs 能做的，OmniVoice 都能做。它免费、开源、支持本地部署，并覆盖 600+ 语言。600+ 语言Apache-2.0中文 WER 0.84%3 秒音频克隆人声。

avatar openvela
