UART、IIC、SPI 三种总线的使用对比

随着嵌入式系统的快速发展，各类通信总线在硬件设备间数据传输中扮演着至关重要的角色。在这些通信总线中，UART（Universal Asynchronous Receiver Transmitter，通用异步收发器）、IIC（Inter-Integrated Circuit，内部集成电路总线）和SPI（Serial Peripheral Interface，串行外设接口）是最常用的三种方式。本文将从工作原理、硬件结构、使用场景、优缺点、性能对比以及用法对比等多个方面对这三种总线进行详细论述。

一、工作原理

1. UART 工作原理

UART 是一种基于异步通信的串行总线，不需要时钟信号同步。数据以帧（frame）为单位发送，每帧由起始位、数据位、校验位（可选）和停止位组成。通信双方需事先约定波特率，确保发送端与接收端的数据速率一致。

2. IIC 工作原理

IIC 是一种同步串行通信协议，采用主从架构。通信由主设备发起，通过时钟线（SCL）和数据线（SDA）实现数据传输。主设备通过发送从设备地址进行设备选择，随后进行读写操作。IIC 的数据传输以字节为单位，支持应答（ACK）和非应答（NACK）信号，确保数据的完整性。

3. SPI 工作原理

SPI 是一种全双工同步通信协议，通常由一主多从架构组成。通过时钟线（SCK）、主输出从输入线（MOSI）、主输入从输出线（MISO）和从选择线（CS）实现数据传输。SPI 依赖主设备提供的时钟信号进行同步，数据通过 MOSI 和 MISO 同时发送和接收。

二、硬件结构

1. UART 硬件结构

UART 的硬件结构简单，通常仅需要两根信号线：

• TX（Transmit）：发送数据
• RX（Receive）：接收数据 此外，还可以选配 RTS（请求发送）和 CTS（清除发送）等流控制信号线。

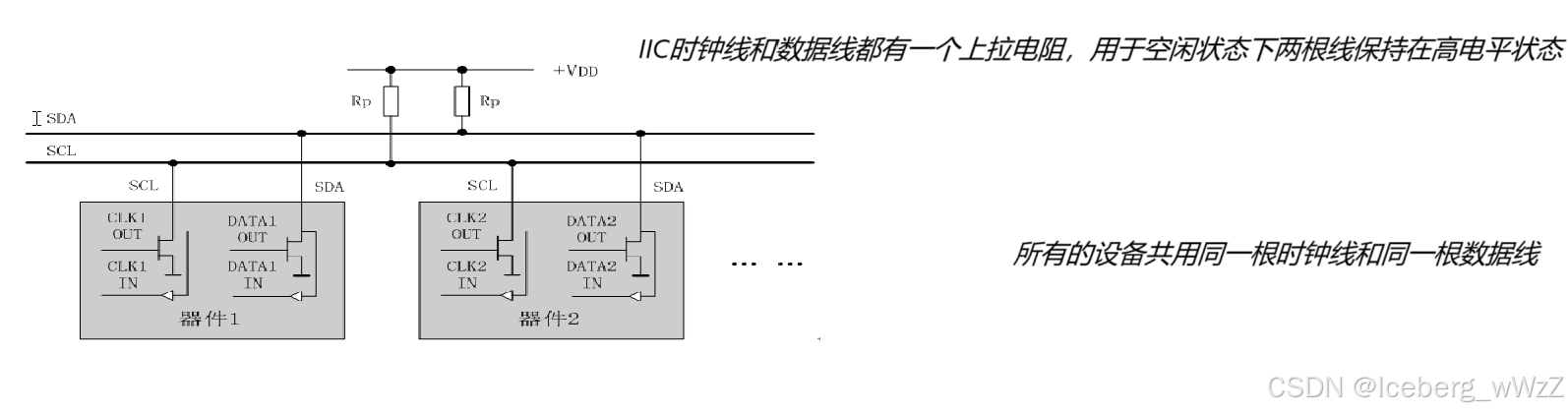

2. IIC 硬件结构

IIC 的硬件连接相对简单，通常需要两根信号线：

• SDA（数据线）：双向传输数据
• SCL（时钟线）：提供同步时钟信号 所有设备通过这两根线挂载在总线上，通过设备地址区分不同设备。


3. SPI 硬件结构

SPI 的硬件结构复杂度略高，通常需要以下信号线：

• SCK（时钟线）：提供同步时钟
• MOSI（主输出从输入）：主设备发送数据
• MISO（主输入从输出）：主设备接收数据
• CS（从选择）：用于选择特定从设备 每个从设备通常需要独立的 CS 信号。


三、使用场景

1. UART 使用场景

UART 常用于点对点通信的场合，主要应用包括：

• 串口调试
• GPS 模块数据传输
• 蓝牙模块通信

2. IIC 使用场景

IIC 常用于连接多个低速外设的场合，例如：

• 温湿度传感器（如 DHT 系列）
• EEPROM 存储器
• OLED 显示屏

3. SPI 使用场景

SPI 适用于对速度和实时性要求较高的场合，典型应用包括：

• Flash 存储器（如 NOR Flash）
• 高速 ADC/DAC
• TFT 液晶屏

四、优缺点分析

1. UART 优缺点

优点：

• 硬件结构简单
• 通信距离较长
• 易于调试

缺点：

• 只能实现点对点通信
• 波特率需要事先匹配
• 缺乏时钟同步，抗干扰能力较弱

2. IIC 优缺点

优点：

• 硬件连接简单，仅需两根信号线
• 支持多主多从通信
• 支持总线仲裁机制，确保通信有序

缺点：

• 通信速度较慢（典型速率 100kHz、400kHz）
• 通信距离有限（通常小于 1 米）
• 实现复杂度较高

3. SPI 优缺点

优点：

• 通信速度快，可达几十 Mbps
• 支持全双工通信
• 实时性强

缺点：

• 硬件连接复杂，每个从设备需独立的 CS 信号
• 只能实现单主多从通信
• 需要更多的 I/O 资源

五、性能对比

参数	UART	IIC	SPI
通信方式	异步通信	同步通信	同步通信
硬件结构	简单	简单	较复杂
通信速率	通常为 kbps 级别	通常为 100kHz-5MHz	可达几十 Mbps
数据完整性	无时钟同步，易受干扰	有时钟同步，可靠性高	有时钟同步，可靠性高
应用场景	点对点通信	多从设备低速通信	多从设备高速通信
抗干扰能力	较弱	较强	强
硬件成本	低	低	较高

六、用法对比

1. UART 用法

• 配置简单：UART 通信只需设置波特率、数据位、校验位和停止位即可。
• 调试工具广泛：支持通过 PC 端串口助手进行调试，方便开发和测试。
• 使用灵活：UART 可直接通过引脚交叉连接实现通信，无需额外协议支持。

2. IIC 用法

• 设备地址分配：每个 IIC 从设备需设置唯一的地址，确保主设备能正确识别目标。
• 时序要求严格：需按照协议规定的时序发送起始信号、数据字节和停止信号。
• 开发复杂度适中：多数微控制器提供 IIC 硬件模块，开发中需合理配置寄存器或调用驱动库。

3. SPI 用法

• 从设备选择：主设备需通过拉低对应的 CS 引脚选择目标从设备。
• 数据帧结构：SPI 数据帧通常包含 8 或 16 位，可根据具体设备配置。
• 时钟极性和相位：主设备和从设备需协商 SPI 时钟的极性（CPOL）和相位（CPHA）。


• 高性能场景：SPI 可轻松实现高速数据传输，但需要处理多从设备连接的复杂性。

七、总结与选择

1. UART：适用于简单的点对点通信场景，如串口调试和低速模块间数据传输。其低成本、易于实现的特点，使其在嵌入式开发中广泛使用。
2. IIC：适用于需要挂载多个从设备且通信速率要求不高的场景，如传感器网络和小型显示设备。其双线设计和多设备支持优势，使其在物联网设备中备受青睐。
3. SPI：适用于对速度和实时性要求较高的场合，如高速存储器和显示屏控制。其高性能的特点，使其在工业自动化和高端嵌入式系统中占有重要地位。

实际应用中，应根据项目需求选择合适的通信总线。例如，在需要多设备通信的环境中，优先考虑 IIC；在高速和实时性要求较高的场景下，选择 SPI；而 UART 则适用于简单的点对点通信。了解并合理使用这些通信总线，可以有效提高系统的可靠性和性能。
