一、概述

        单片机多功能调试助手是一款专为嵌入式开发设计的综合性工具软件，涵盖多种调试及辅助开发功能，极大地提升了开发效率与质量。其优势主要体现在以下几个方面：

1. 全面的通信调试能力：支持串口、USB、网络（包含 TCP、UDP 及网络服务器模式）、蓝牙等多种通信方式调试。开发人员可灵活配置通信参数，对数据收发进行实时监视与记录，能快速排查各类通信问题，确保不同通信场景下数据传输的稳定与准确。
2. 丰富的数据处理功能：具备进制转换、编码转换以及数据校验等功能，能有效处理不同格式的数据，保障数据在传输和存储过程中的准确性与兼容性。同时，还支持音频文件转 C 代码、GIF 转 BMP 及二维码生成等特色操作，满足多样化开发需求。
3. 高效的代码生成与配置：C51 代码向导允许用户对定时器、中断、串口等关键参数进行精细设置，自动生成相应代码，并可输出为 C 文件或 Keil 工程，大幅提高代码编写效率，降低开发难度。
4. 便捷的图形处理能力：提供图片取模和点阵生成功能，可将常见图片格式转换为适合单片机处理的形式，满足在显示屏上显示图形和文字的需求，为界面设计与显示开发提供便利。
5. 操作简便且功能集成度高：各功能模块操作界面友好，用户可轻松上手。将多种调试和开发工具集成于一体，避免开发人员在不同软件间频繁切换，节省开发时间与精力。
6. Windows多平台支持：Win7、Win8、Win10、Win11。

二、运行程序

问题1：火绒安全会误报。

解决方法：请将火绒安全升级到最新版本。

问题2：极个别电脑显示不全的调整方法。

• 问题原因​

  • 如果您的电脑屏幕较小、分辨率较低（如13寸笔记本），系统可能会将显示比例调高（如150%或更高）。
  • 单片机调试助手会跟随系统缩放比例调整界面，可能导致部分内容显示不全。

• ​解决方法​

  • 如果遇到界面显示不全，请尝试以下步骤：

方法1：调整系统缩放

方法2：设置多功能助手不随系统缩放

三、界面预览

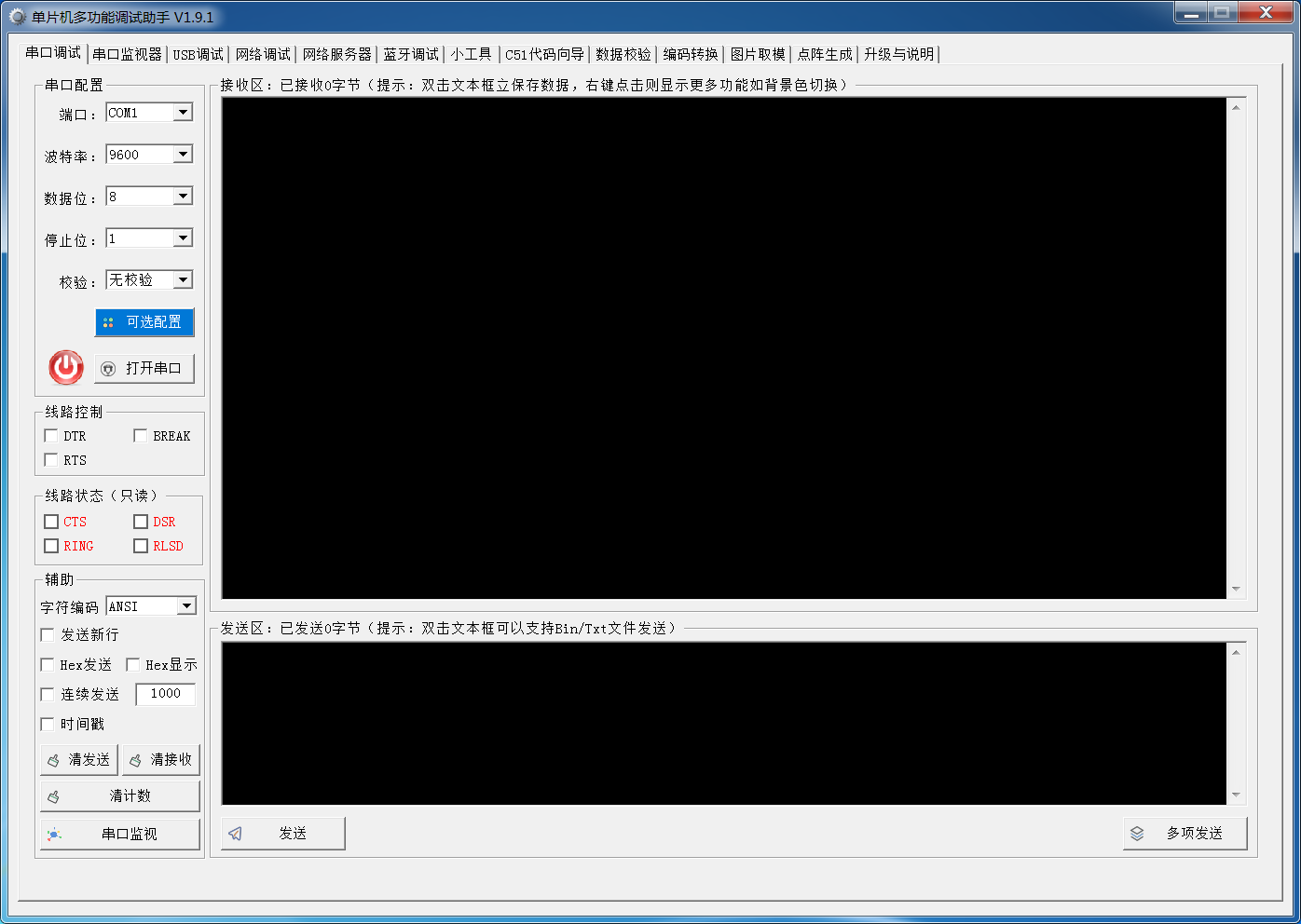

1、串口调试

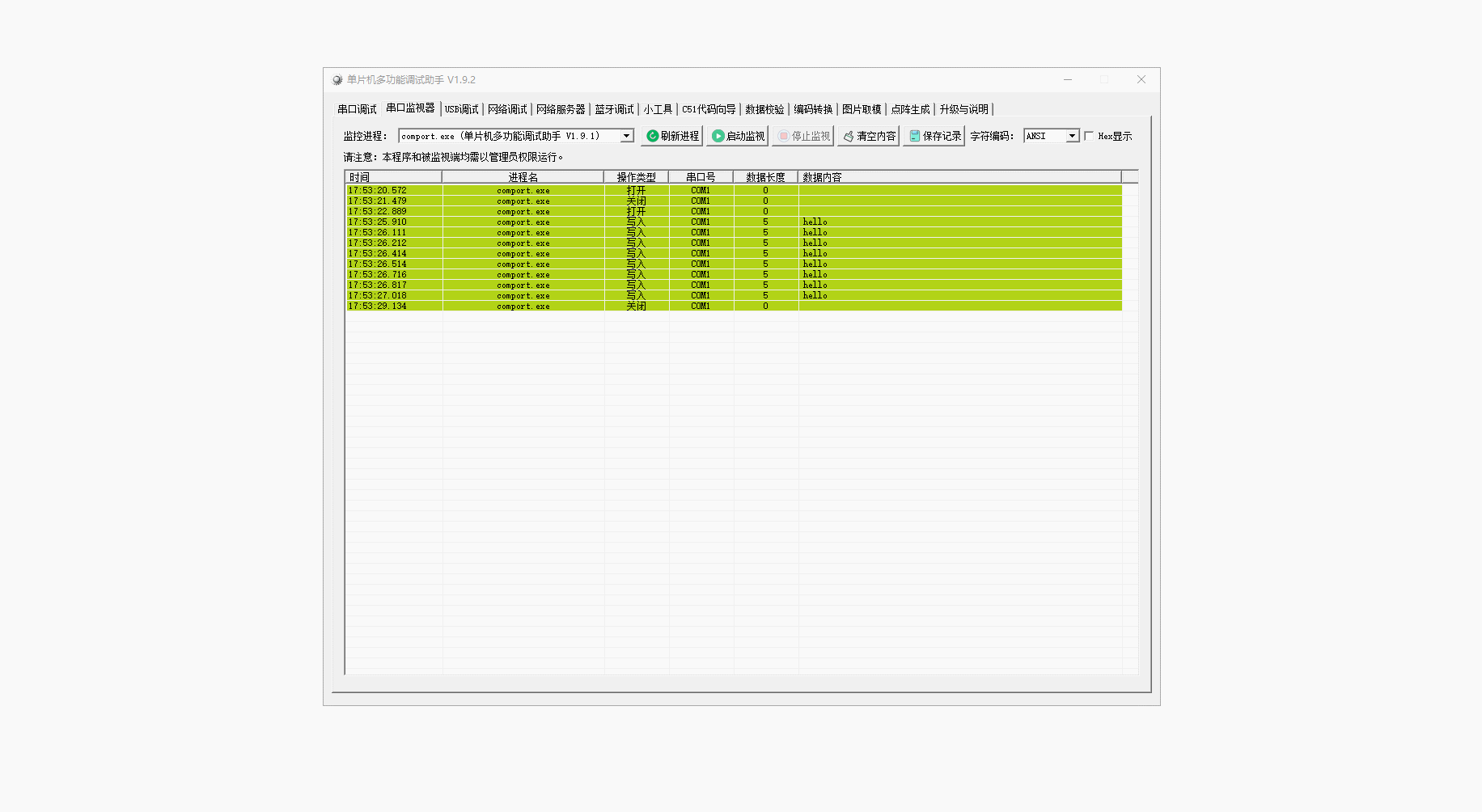

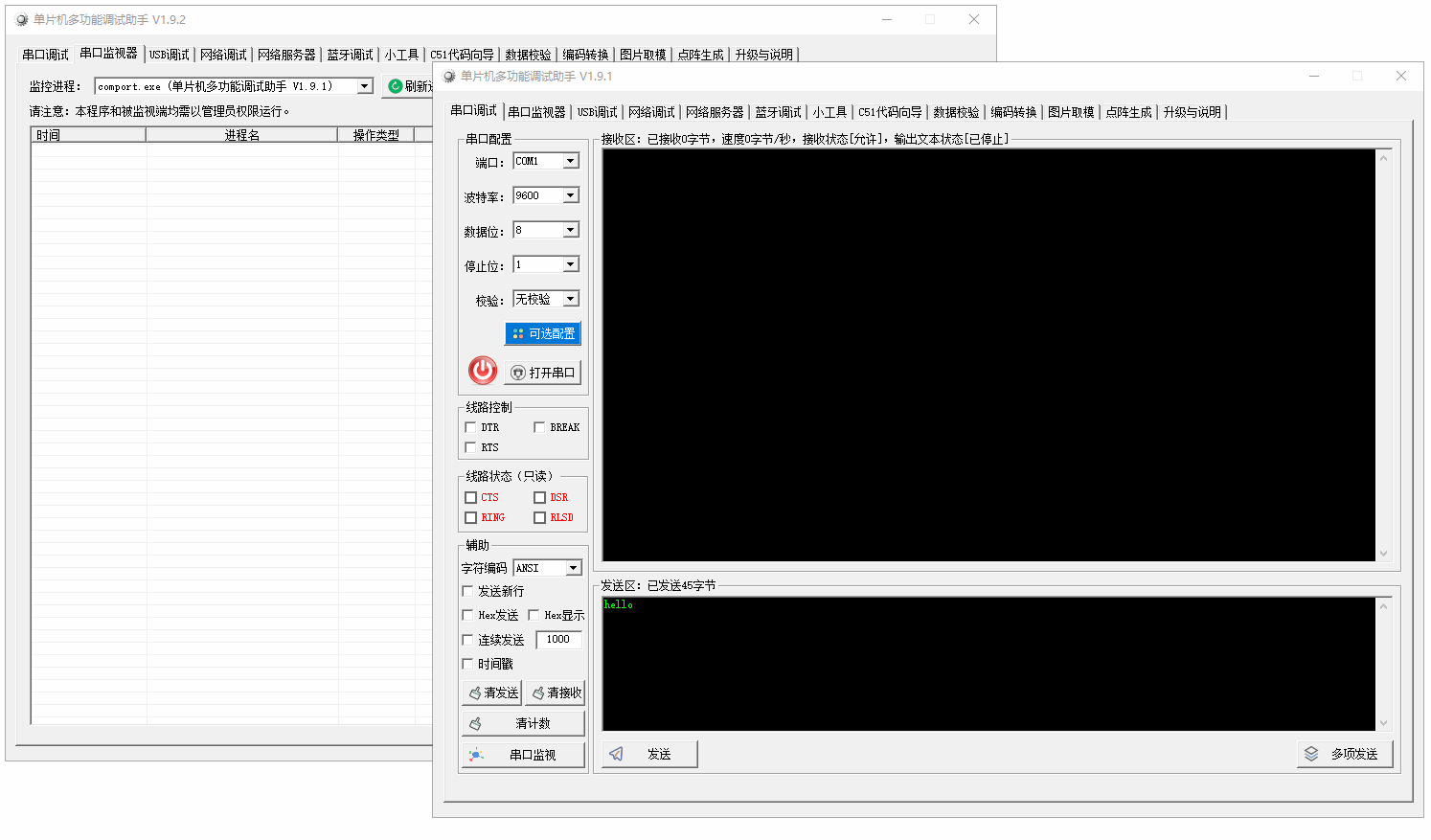

2、串口监视器

（1）监视进程串口

（2）导出Html格式记录

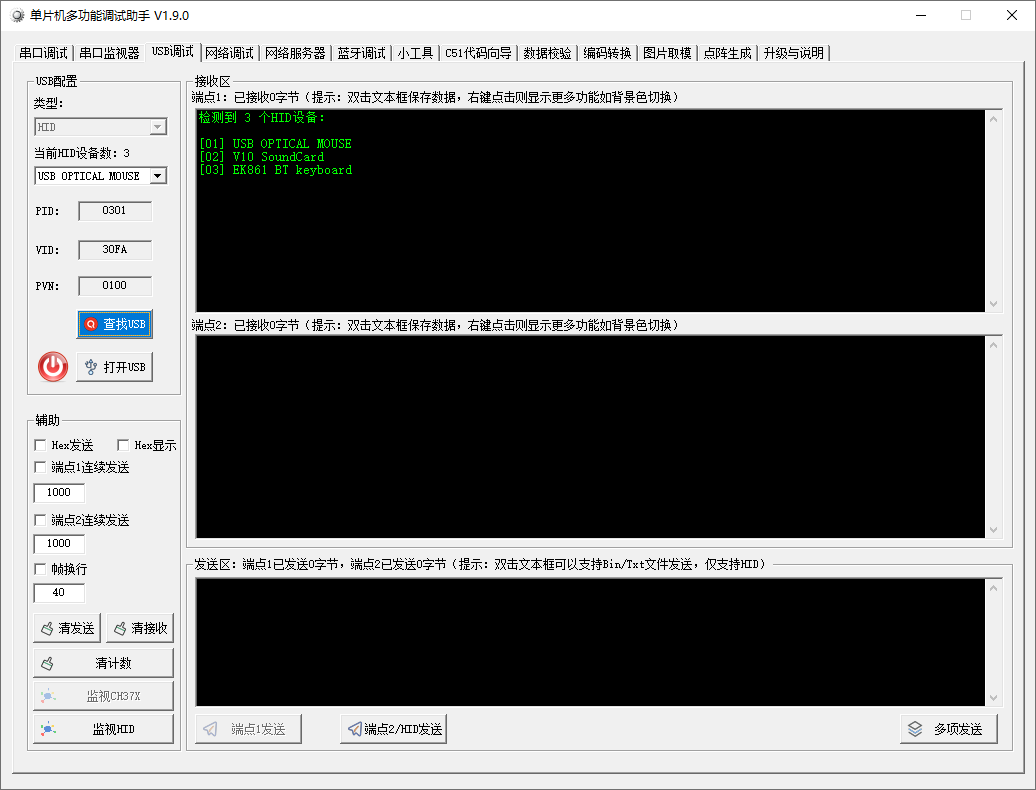

3、USB调试

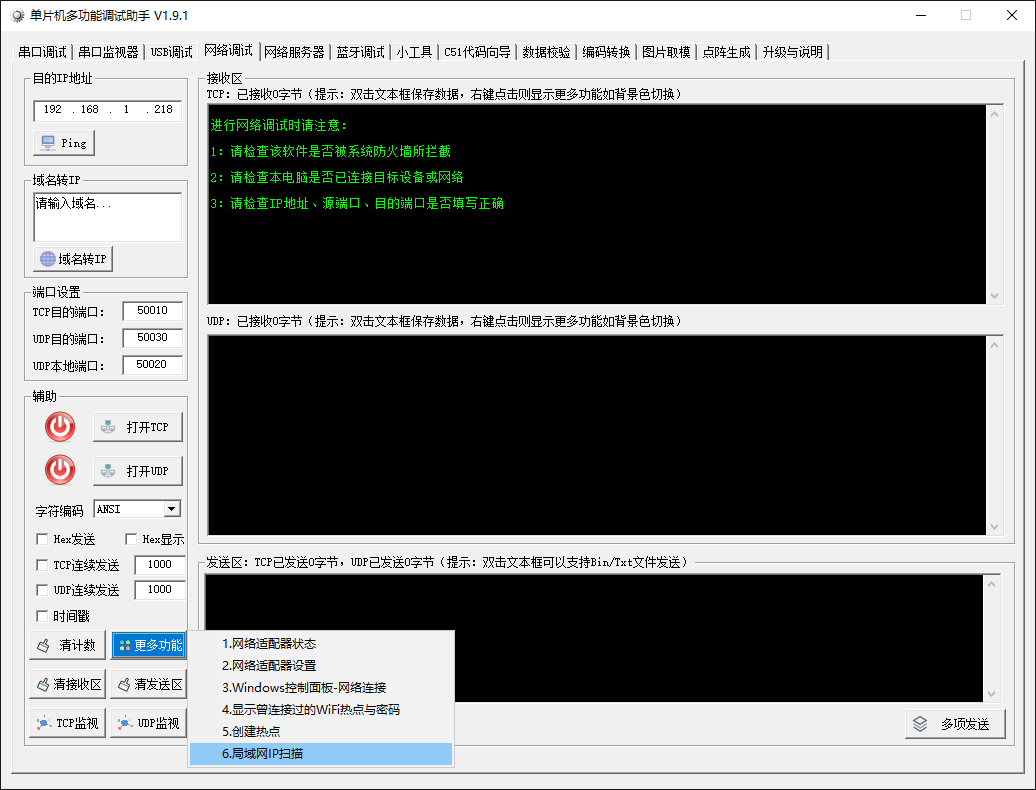

4、网络调试

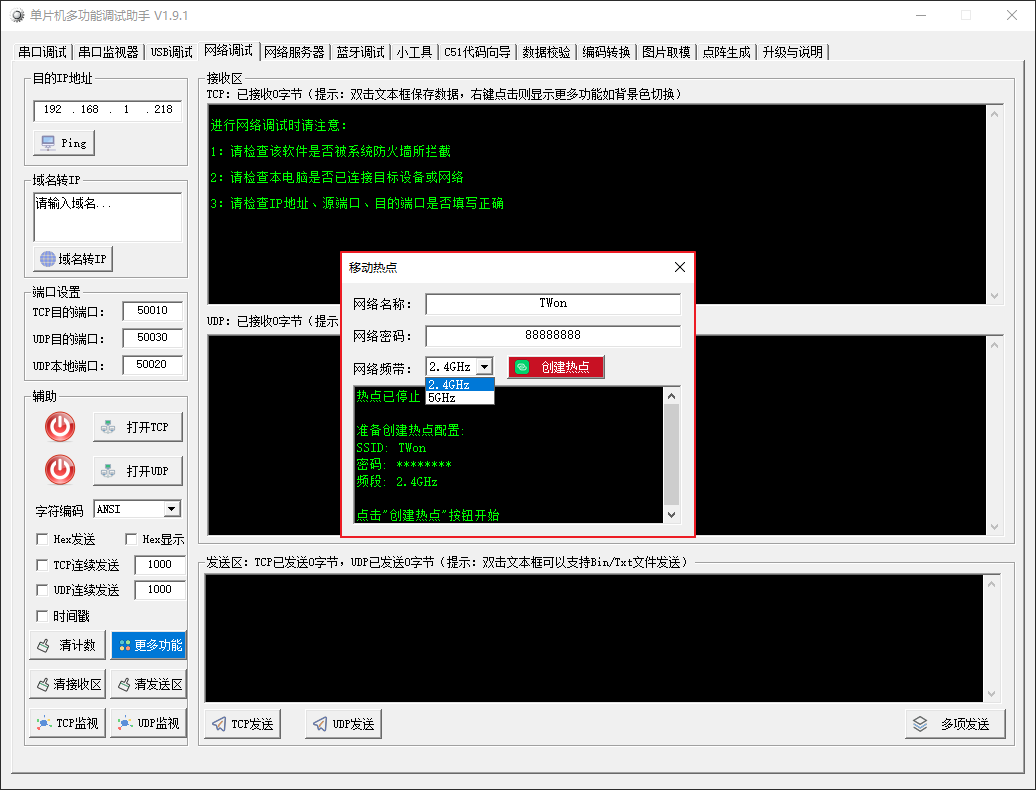

示例：热点创建

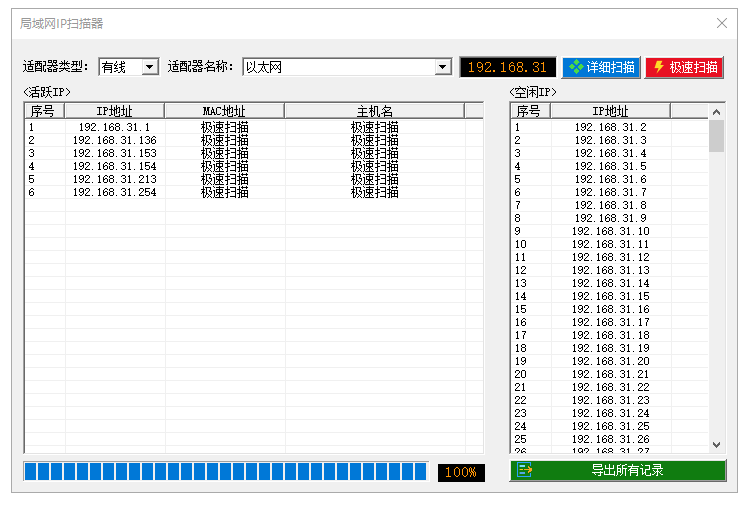

示例：局域网IP扫描

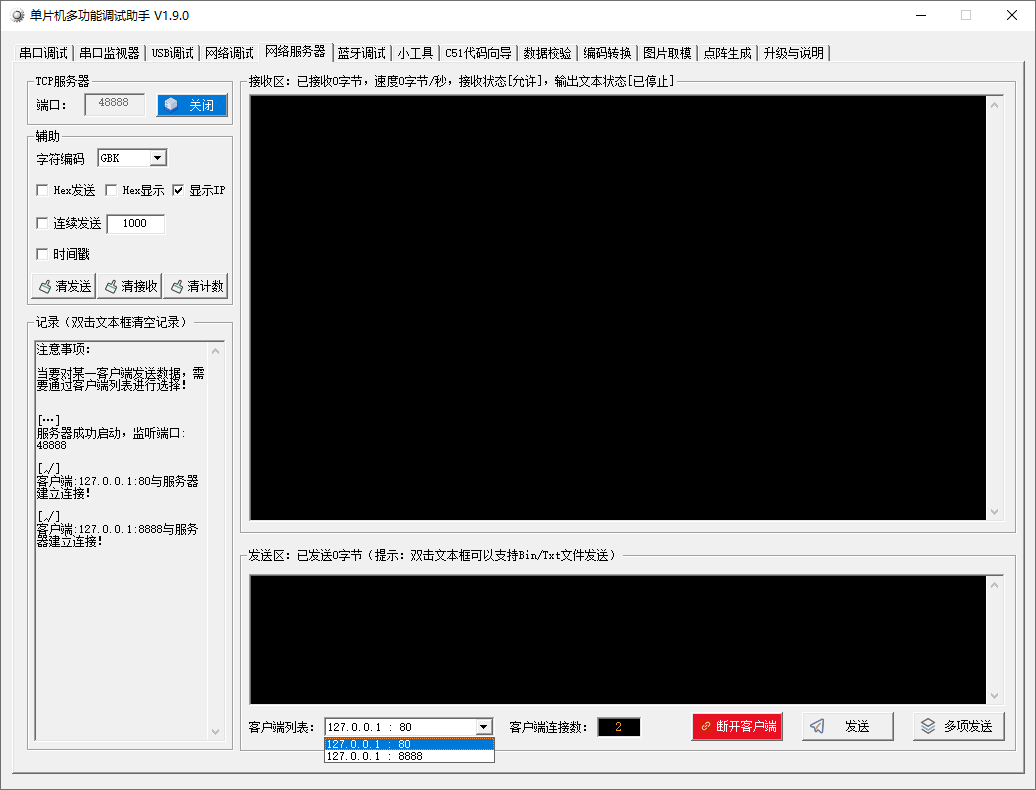

5、网络服务器

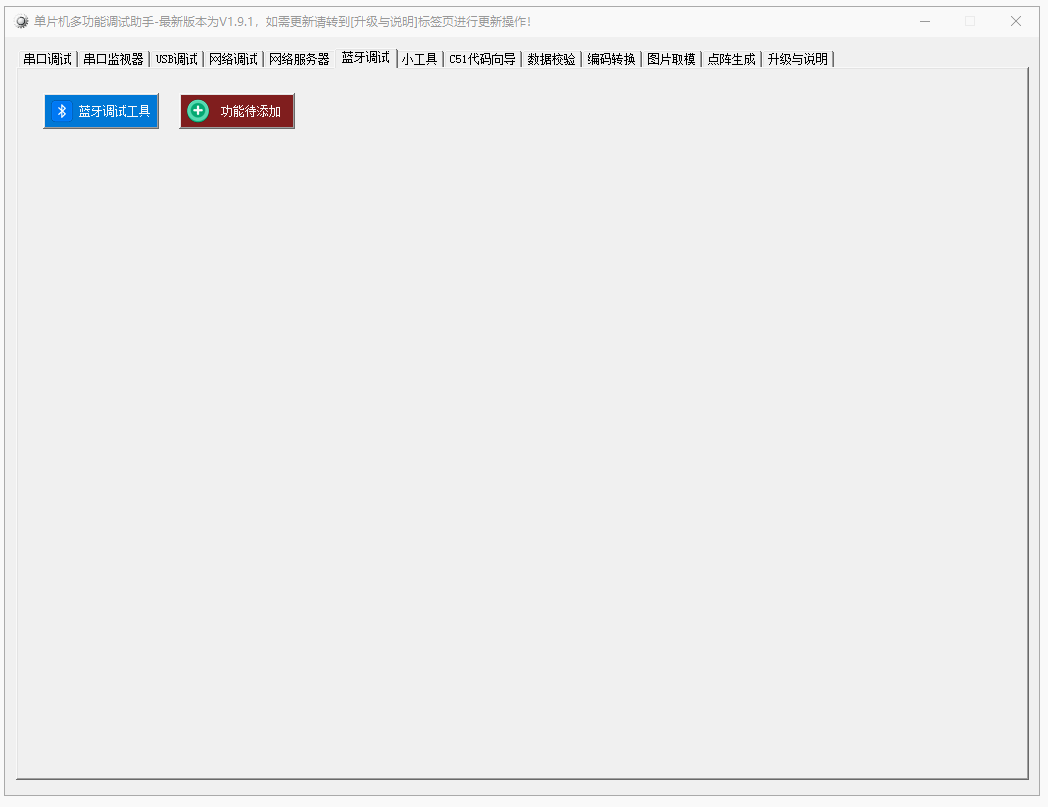

6、蓝牙调试器

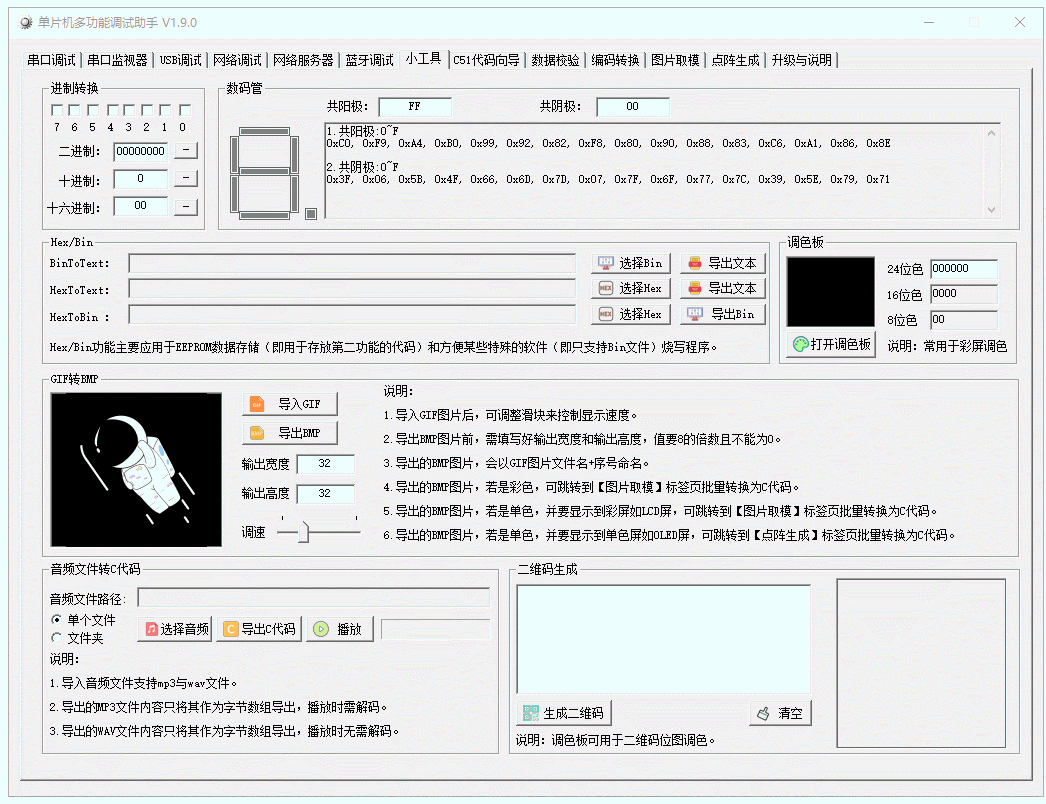

7、小工具

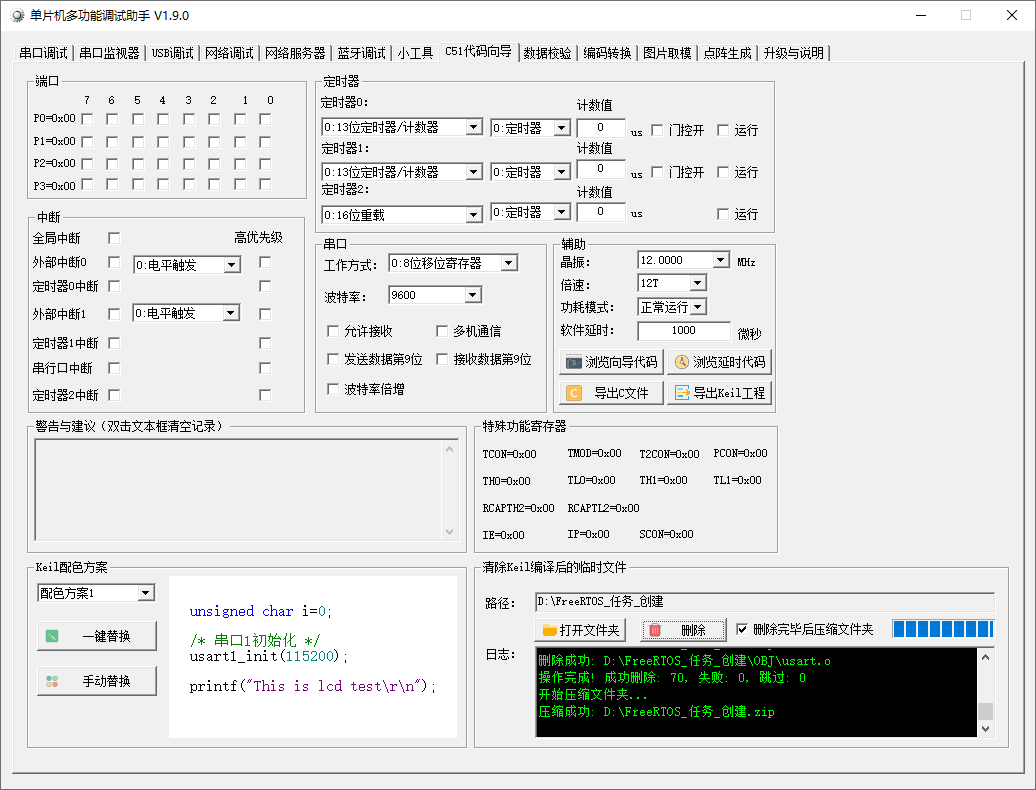

8、C51代码向导

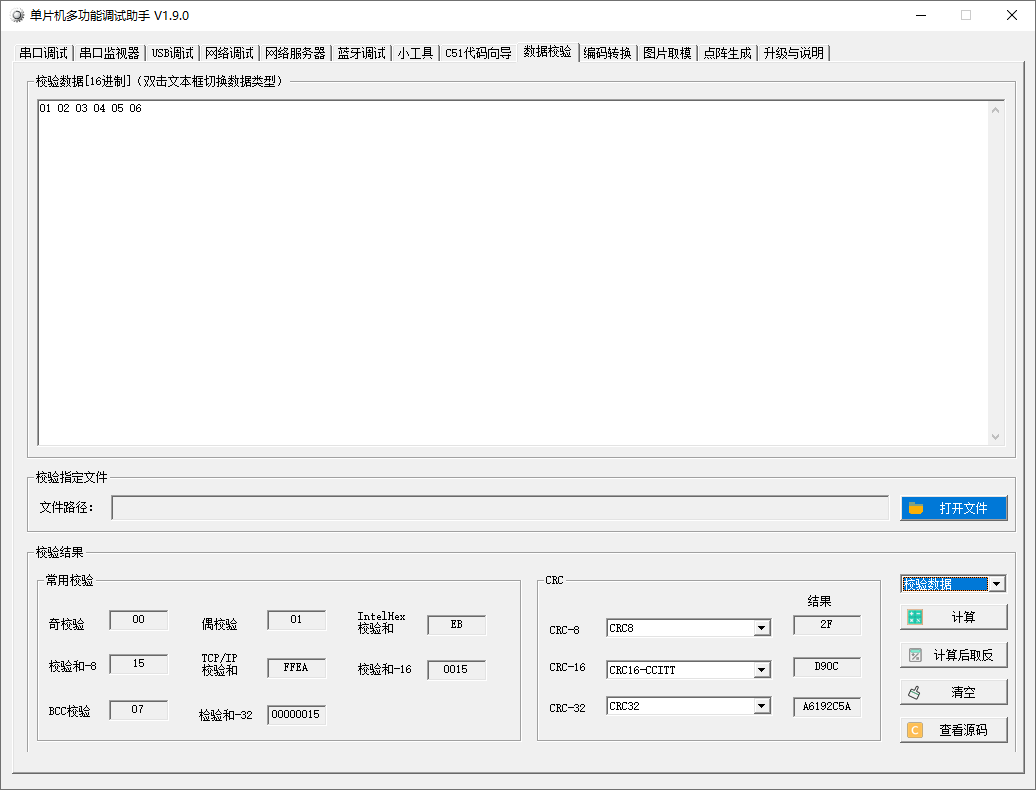

9、数据校验

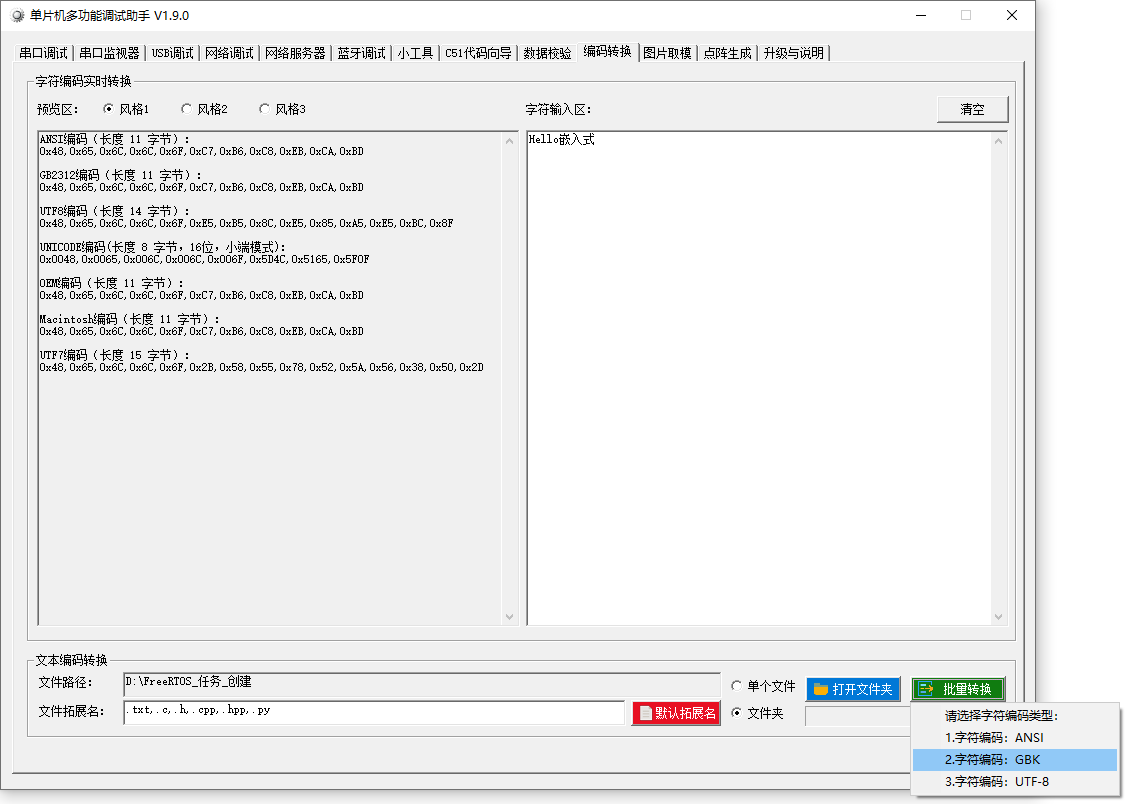

10、编码转换

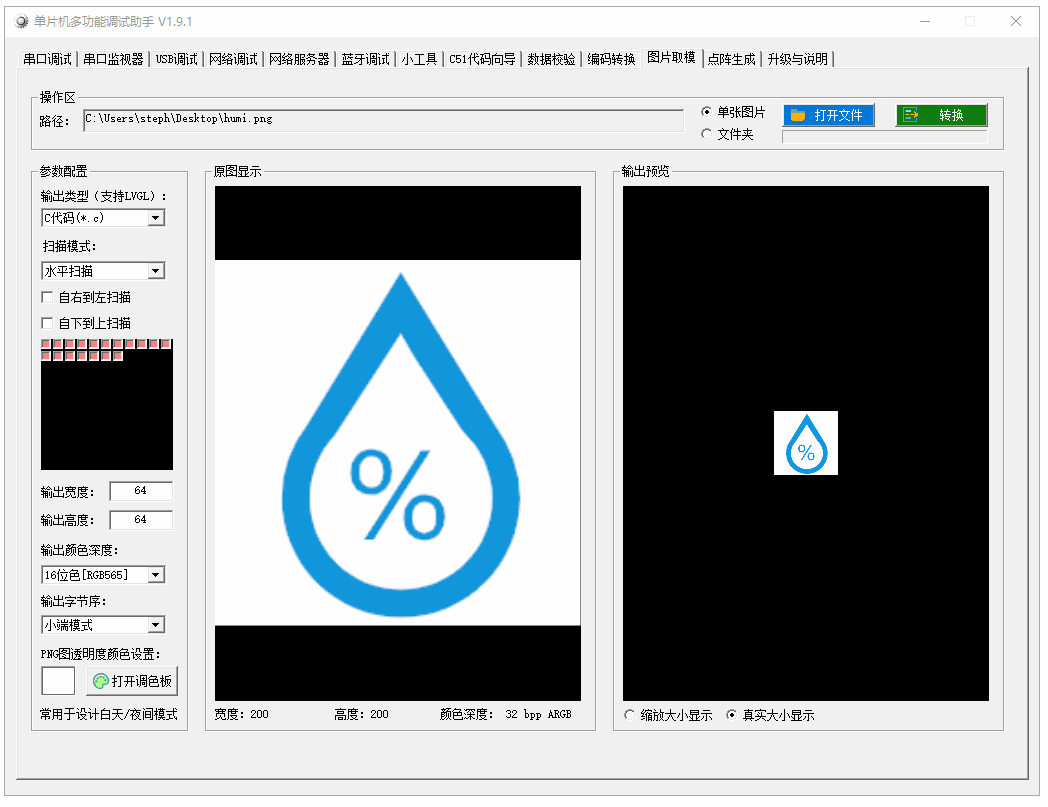

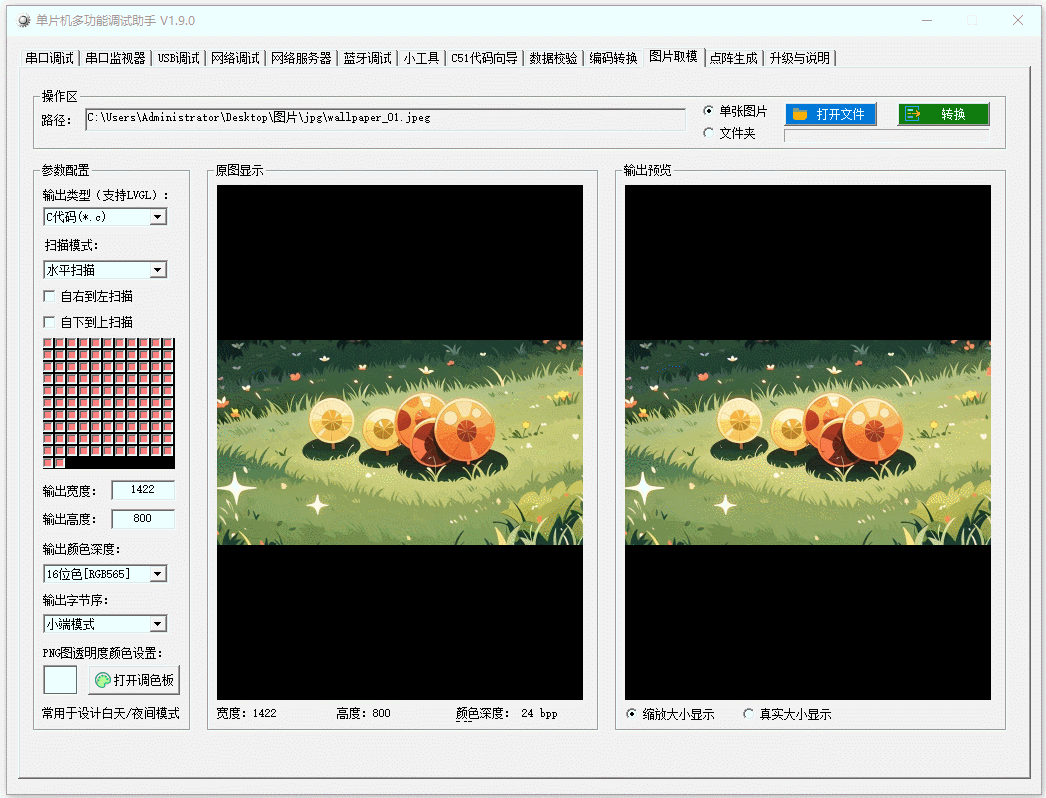

11、图片取模

教程：点击>>图片取模

教程：点击>>图片取模-LVGL8

教程：点击>>图片取模-LVGL9

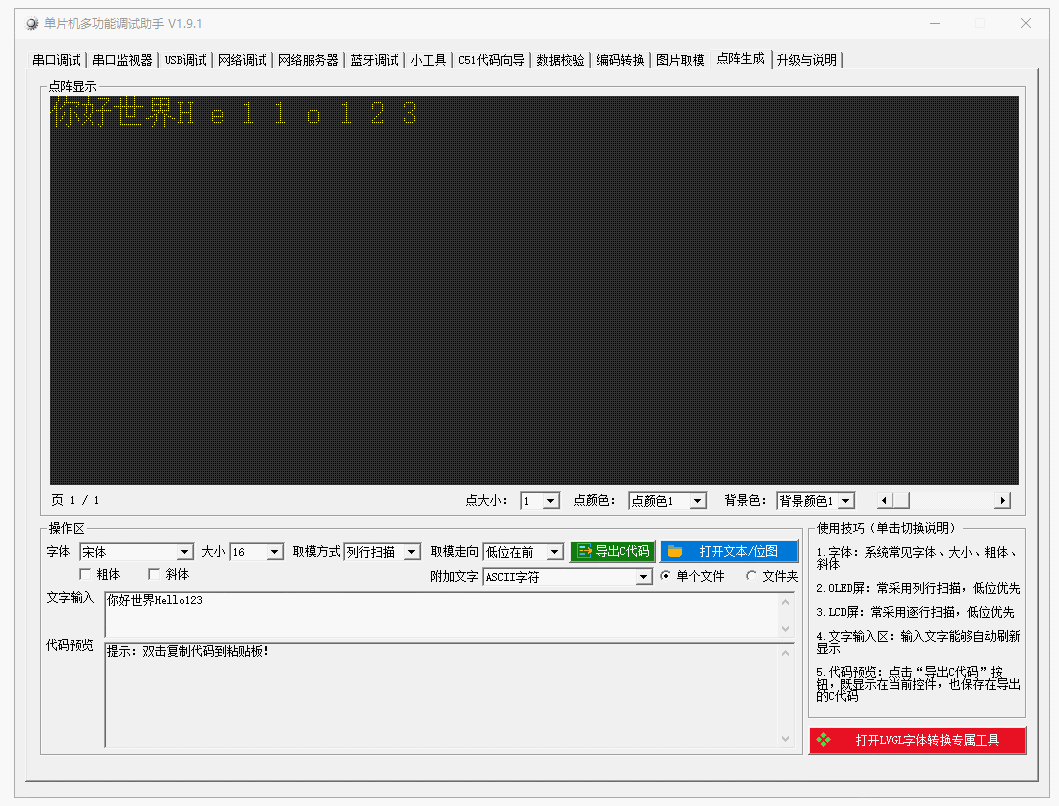

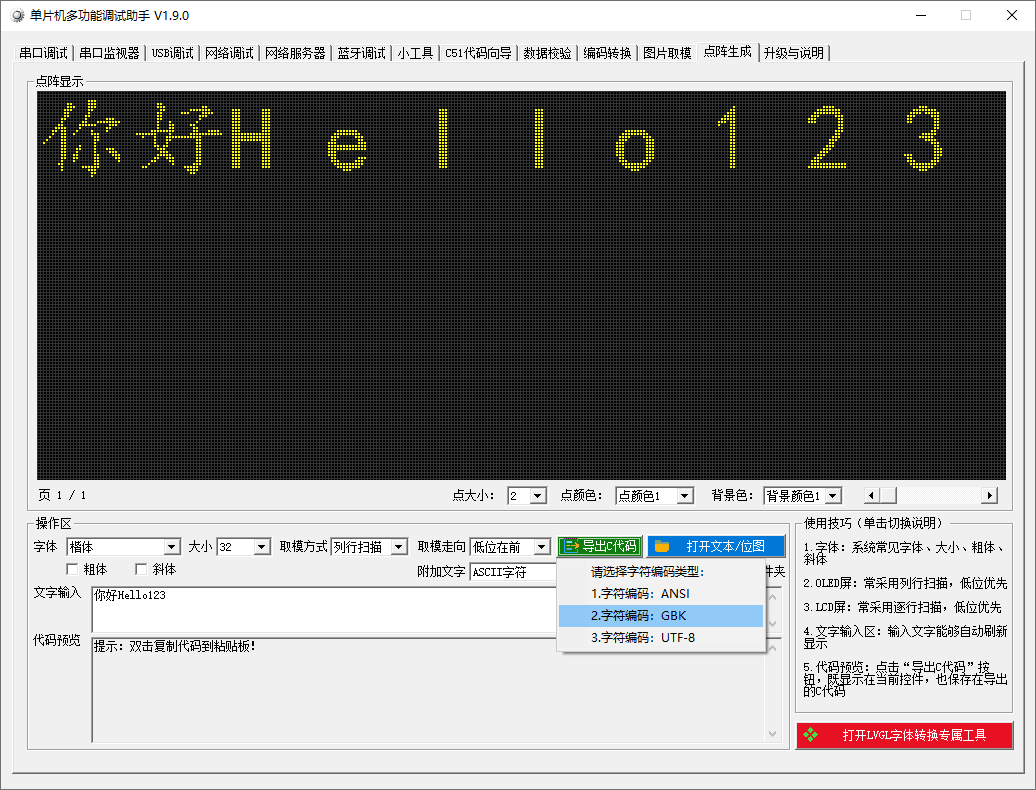

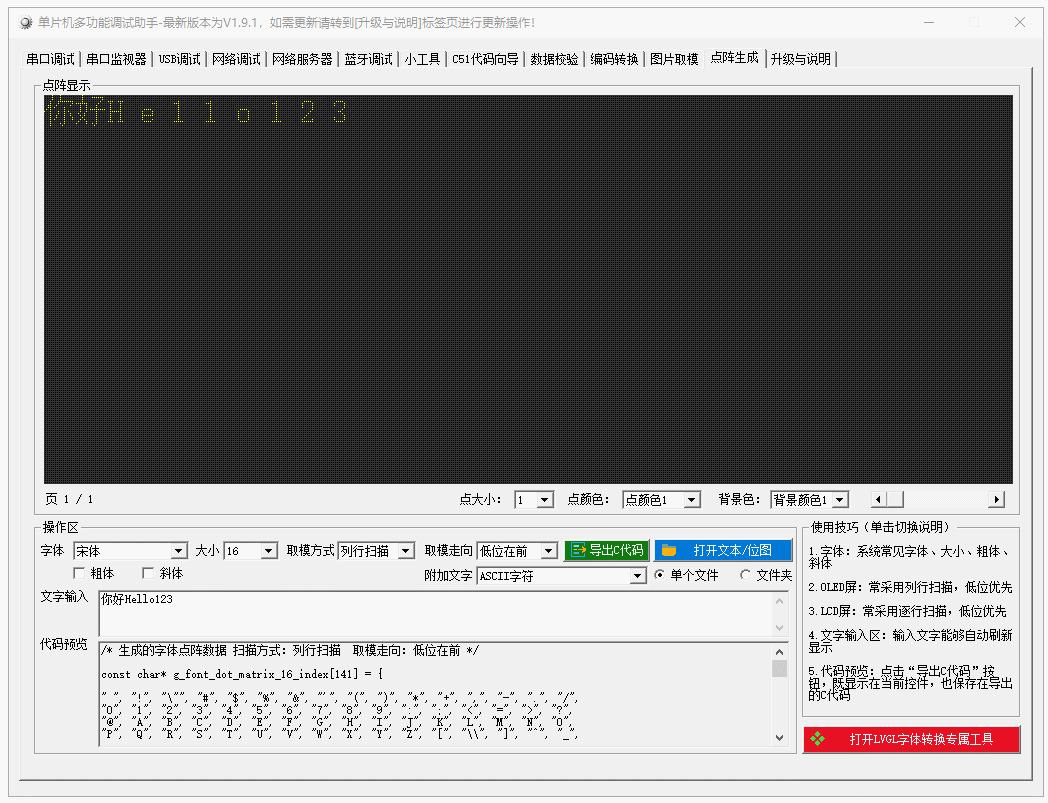

12、常用点阵生成



教程：点击>>OLED-文字取模

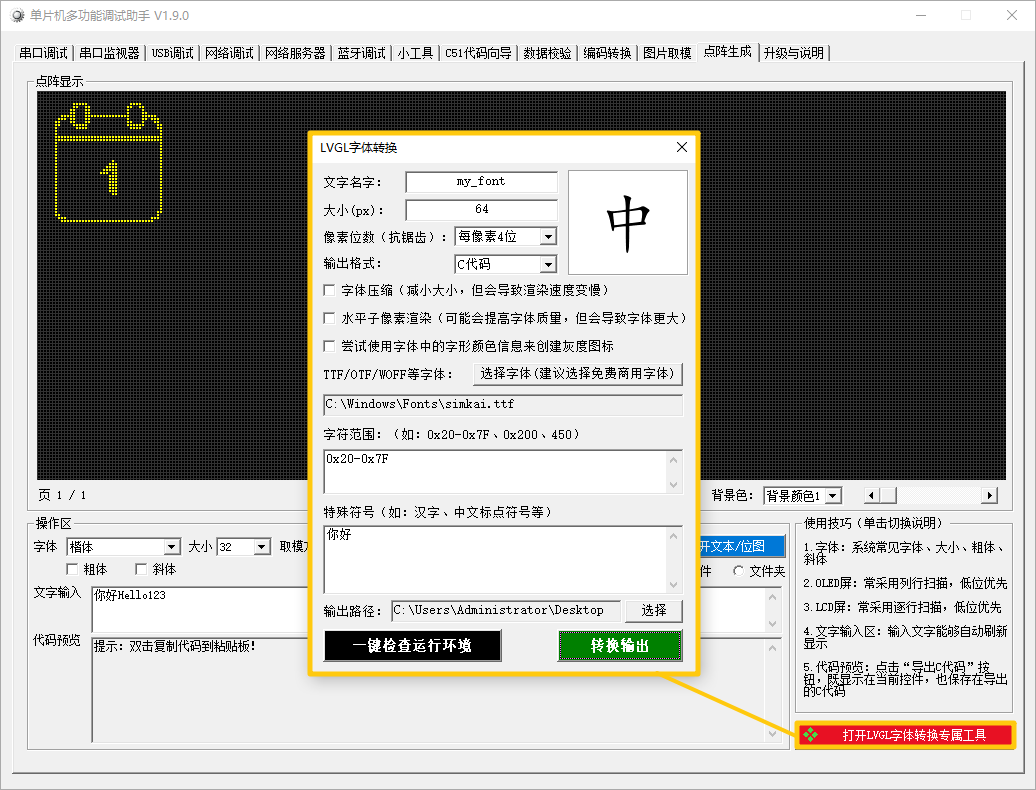

13、LVGL字体转换

四、更新说明

下载地址1：下载最新版本

V1.9.2

本次更新主要添加小功能与修复为主，以下是详细更新内容：

1.串口调试标签页

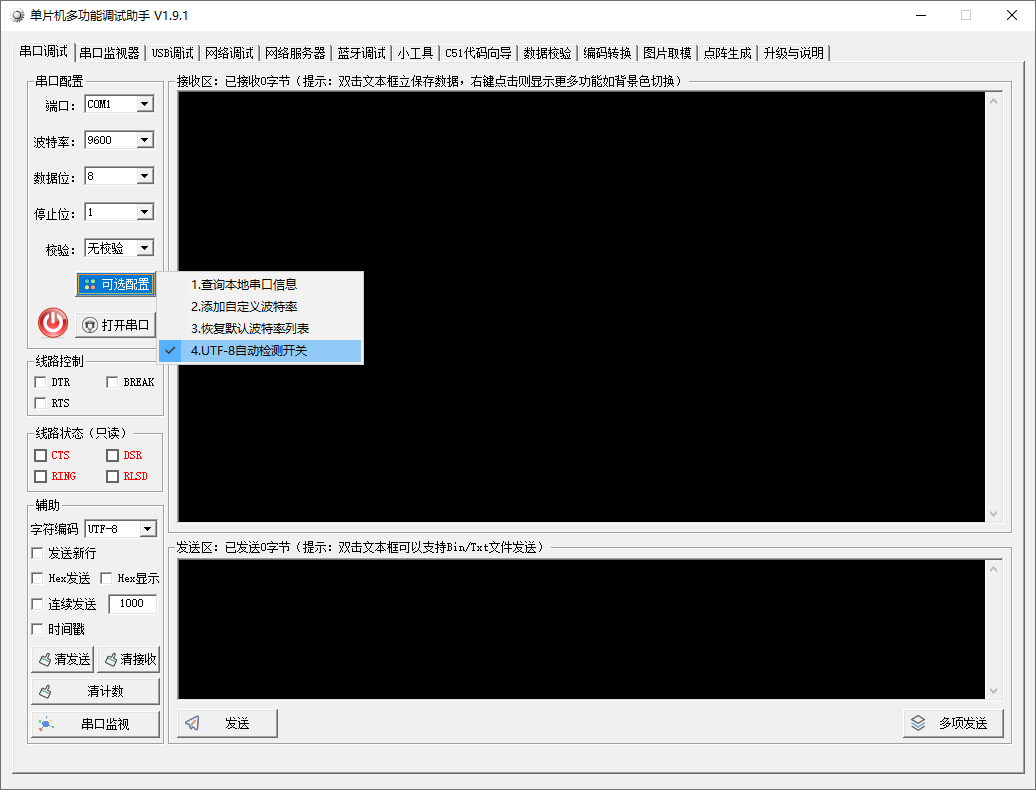

（1）在“可选配置”按钮中，新增自动检测UTF-8编码。

2.串口/USB/网络监视
（1）支持窗口缩放与最大化
（2）监视器导出记录支持美观的Html格式，也支持CSV文件。

3.高级串口调试标签页<重大更新>
（1）可对指定进程进行串口监视
（2）高级串口监视器导出记录支持美观的Html格式，也支持CSV文件。
4.蓝牙调试标签页
（1）蓝牙调试助手体积缩小，并添加使用说明。

5.点阵生成标签页
（1）修复了因显示点阵大小变化超出显示窗口，无法切换显示页的问题。

6.网络调试标签页
（1）点击“更多功能”按钮，新增“Windows防火墙”控制。
（2）点击“更多功能”按钮，新增“局域网IP扫描”。
（3）TCP/UDP监视器导出记录支持美观的Html格式，也支持CSV文件。
（4）域名转IP后的结果自动填写到IP地址控件。

7.点阵生成标签页
（1）图像点阵支持鼠标左键点击添加或删除像素点，长按鼠标右键拖动图像
（2）鼠标滚轮缩放显示控件像素点大小
8.升级与说明标签页
（1）添加了关闭启动图片功能
（2）添加了关闭标题栏信息提示功能

9.修复了弹出菜单后，点击空白位置，默认执行第1项功能的BUG。

 下载链接：单片机多功能调试助手1.9.2

V1.9.1

本次更新主要添加小功能与修复为主，以下是详细更新内容：

1.串口调试标签页

（1）支持 USB 转串口断开后自动重连。

2.图片取模标签页

（1）修复原图预览中颜色深度文字显示异常的问题

（2）单色图新增黑色级别调节功能，支持导出两种色深的位图

3.网络调试标签页

（1）修复 2.4GHz/5GHz 热点创建异常的问题

（2）热点创建成功后，自动跳转至 Windows 移动热点设置页。

4.界面与系统优化​

（1）标题栏信息显示正常

（2）日志文件大小超限后自动清空

（3）修复资源文件导出不完整的问题

下载链接：单片机多功能调试助手1.9.1

V1.9.0

本次更新带来多项功能改进和性能提升，让您的开发调试体验更高效、更智能！以下是详细更新内容：

1. 网络服务器标签页​

（1）修复与增强​

.修复多项发送功能中字符编码切换不同步的问题

.关闭服务器时不再因资源释放导致卡顿，响应更快

.可手动断开指定客户端，管理更灵活

​.实时显示已连接客户端数量，状态一目了然

.修复Hex显示模式下IP地址与端口重复显示的问题

2. 点阵生成标签页​

（1）新增功能​

​ .右键菜单快捷操作：支持导出C代码、打开文本/位图文件

​ .优化点阵渲染算法，生成速度提升30%

.若点击【打开LVGL字体转换专属工具】检测到系统没有安装nodejs，则直接跳转下载。

（2）问题修复​

.修复文字含回车换行时C代码输出异常的问题

3. 编码转换标签页​

（1）新增功能​

.转码结果长度实时显示，避免数据溢出

.新增文本编码转换，支持多种编码互转

4. 数据校验标签页​

（1）新增功能​

​ .文件校验：支持直接计算文件校验值

​ .扩展CRC校验等多种算法

.修正奇偶校验计算错误

5. 串口调试标签页​

（1）功能升级​

​."串口信息"升级为"可选配置"，新增：

​.串口详细参数查看​

​.自定义波特率，支持特殊设备调试

（2）打开或关闭串口，会使能/屏蔽【串口信息】按钮。

（3）修复串口列表偶尔排序错误的问题

6. 网络调试标签页​

（1）功能升级​

​​"网卡信息"升级为"更多功能"​，新增：

​.网卡状态实时监测​

​.网卡参数快速配置​

​.一键访问网络控制面板​

​.查看历史WiFi热点及密码

​.快速创建热点，方便设备联调

7. C51代码向导标签页​

（1）新增功能​

​ .一键删除Keil编译过程文件，节省磁盘空间

.删除后自动压缩项目文件夹，管理更便捷

8. 界面与性能优化​

（1）视觉升级​

.按钮UI全面美化，操作更直观

​ .自适应系统DPI缩放，高分辨率屏显示更清晰

9.性能优化​

（1）优化配置文件存储路径，避免数据丢失

（2）修复串口/网络/USB调试标签页发送与接收区背景色切换异常​

（3）修复监视器UTF-8显示乱码问题

10.其他优化

（1）自动识别屏幕分辨率，如果屏幕过小，自动提示用户

（2）在USB调试标签页对于特殊的USB设备，名字会有前导空格，USB设备列表会自动去除。

 下载链接：​​​​​​单片机多功能调试助手V1.9.0

V1.8.9

一、功能新增与调整

1.串口标签页
    （1）支持更多波特率。
    （2）新增"发送新行"功能。
    （3）自动对发送输入框中的转义字符变为控制字符。如转义字符的字符串转换为实际控制字符（如将"\\n"转为换行）
2.图片取模标签页
    （1）批量转换图片，导出的myimage.h的修改为结构体数组支持中文注释。
    （2）导出LVGL8的C代码
    （3）对大端模式/小端模式代码进行了补充。
    （4）支持LVGL8的图片取模输出，完整实现水平与垂直扫描，并正确支持透明度16位色的透明度。
    （5）支持LVGL9的图片取模输出。
    （6）新增RGB666颜色深度的C代码导出。
    （7）批量转换图片，导出的myimage.h的修改为结构体数组，包含更加详细的信息。

3.点阵生成标签页
    （1）新增LVGL字体转换工具
    （2）新增加导出点阵附加ASCII与常用汉字。
    （3）批量转换图片，导出的myimagedot.h的修改为结构体数组，包含更加详细的信息。
    （4）导出点阵C代码时不打乱"文字输入"框中的文字顺序，且增加路径记忆功能。

4.串口、USB、网络等的多项发送支持条目数达到15条。
5.支持windows消息通知。
6.检测新版本，点击确认后自动下载，下载成功后会自动打开下载的文件目录。
7.新增启动图片。

二、BUG修复

1.串口调试标签页
    （1）修复了频繁打开/关闭串口导致界面冻结与退出的BUG。
2.修复了误报检测新版本的BUG。
3.修复了发送的输入框不能支持回车键。
4.USB调试标签页
    （1）查找USB时自动去重，解决HID设别列表存在空白BUG。
5.图片取模标签页
    （1）修复了导出8位色图的异常
6.点阵生成标签页
    （1）修复导出点阵的*头文件缺失外部引入数组的代码。


 下载链接：​​​​​​单片机多功能调试助手V1.8.9

V1.8.8

1. 在小工具标签页，新增GIF转BMP图。
2. 在小工具标签页，新增调色板功能。
3. 在点阵生成标签页，修复由于字体/点过大导致程序崩溃的问题。
4. 在图片取模标签页，支持设置png图透明度颜色，方便设计白天/夜间等多种主题模式。
5. 在图片取模标签页，批量转换C代码时，新增myimage.h头文件，方便代码集成。
6. 在图片取模标签页，新增支持导出LVGL8和LVGL9的C代码。
7. 在点阵生成标签页，批量转换C代码时，新增myimagedot.h头文件，方便代码集成。
8. 在点阵生成标签页，新增LVGL字体转换工具。
9. 在图片取模/点阵生成标签页，新增对文件名是否中文的判断，若是文件名包含中文，则拒绝转换，原因导出C代码时会以文件名命名数组。
10. 点阵生成标签页，支持系统字体，新增多种字体大小，支持粗体、斜体。
11. 在串口标签页，修正了使能时间戳时数据提前换行的问题。

下载链接：单片机多功能调试助手V1.8.8

V1.8.5

1. 界面优化：调整了软件窗口尺寸，以提供更佳的用户体验。
2. 文本显示增强：串口、USB、网络调试及网络服务器模块中的接收与发送文本框现在支持自定义背景颜色和字体大小，旨在保护用户视力并提升阅读舒适度。
3. 编码格式扩展：上述模块现已支持ANSI、GBK、UTF-8等多种文本编码格式，提高了多语言环境下的兼容性。
4. 时间戳功能：为串口、USB、网络调试及网络服务器标签页添加了时间戳特性，便于数据流的时间跟踪。
5. 窗口监视器改进：串口和USB的伪窗口监视器现可将数据保存为CSV文件格式，方便后续分析和处理。
6. 设备信息枚举：串口标签页新增了自动枚举连接的串口设备信息的功能，简化了设备识别过程。
7. 网络工具强化：网络调试标签页集成了网卡信息查看以及域名解析为IP地址的功能，增强了网络配置和故障排查的能力。
8. 图片取模功能：引入了“图片取模”标签页，适用于LCD屏幕开发。此功能支持bmp、jpg、png、gif、tif等图

下载链接：单片机多功能调试助手V1.8.5
