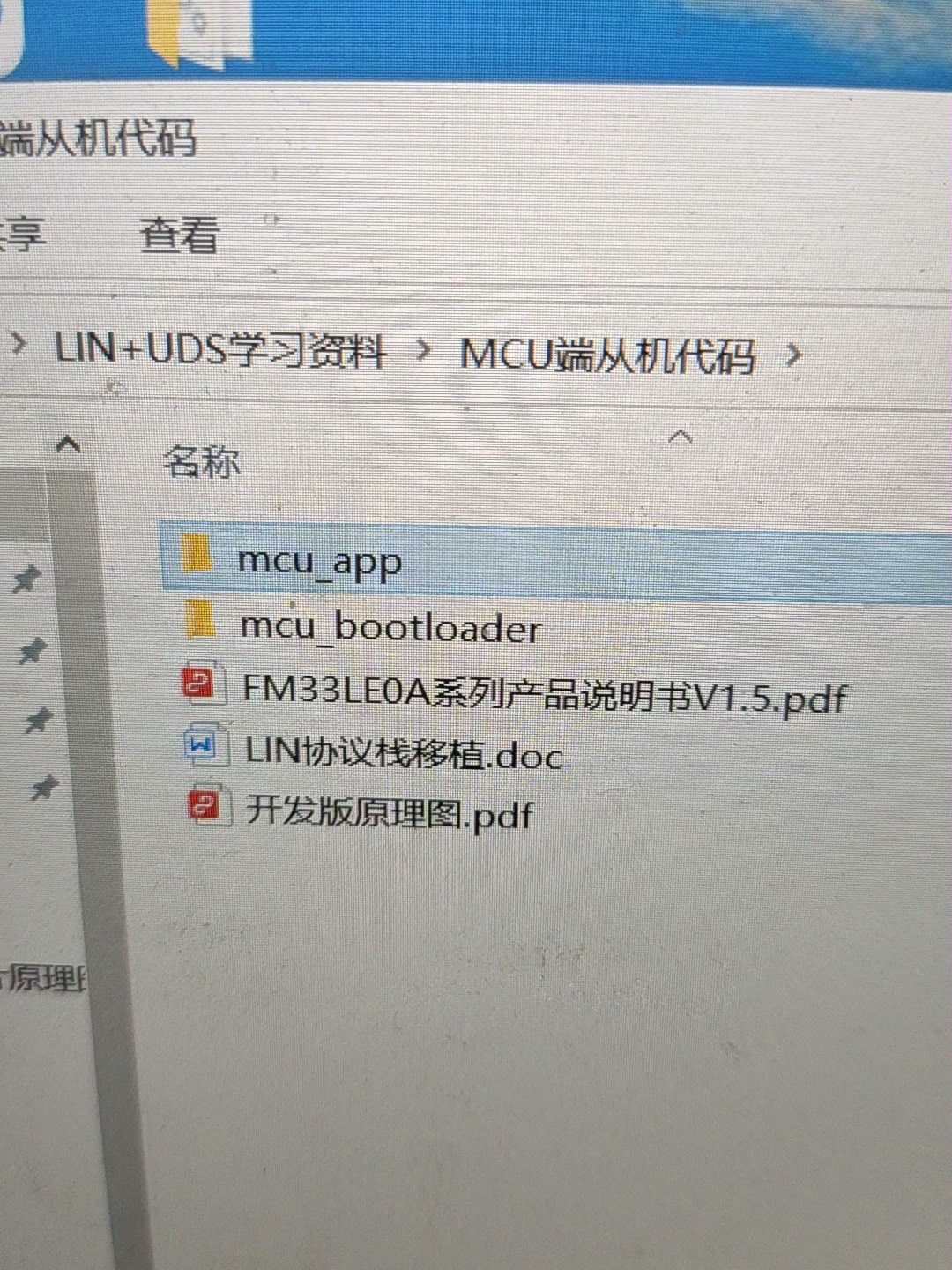

LIN诊断实现基于UDS协议的OTA升级功能代码及资料（支持AB面升级 ） 产品包括: 1.升级上位机源码； 2.MCU端源码（boot和app），包含LIN协议栈+UDS协议框架（包含常用SID服务代码） 3.LIN学习资料和ISO14229资料 开发板硬件（自行淘宝） 5.根据ldf文件生成满足标准2.1协议代码的配置工具 联系付款后联系我百度下载 （开发版价值一百块左右，MCU为复旦微FM33LE015A车规级芯片，方便移植到其他芯片，我还移植过TI芯片） LIN调试工具为图莫斯USB转LIN工具

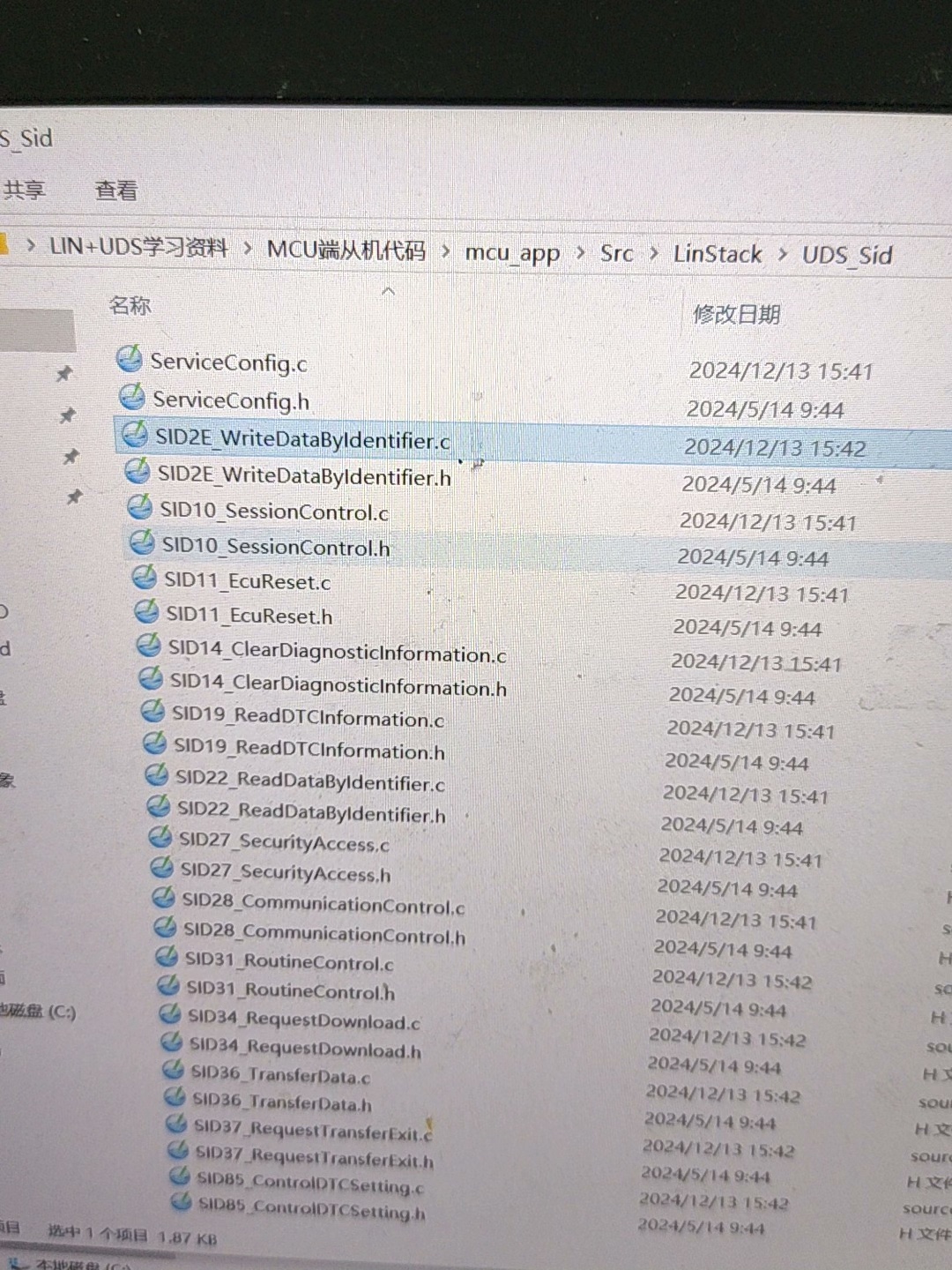

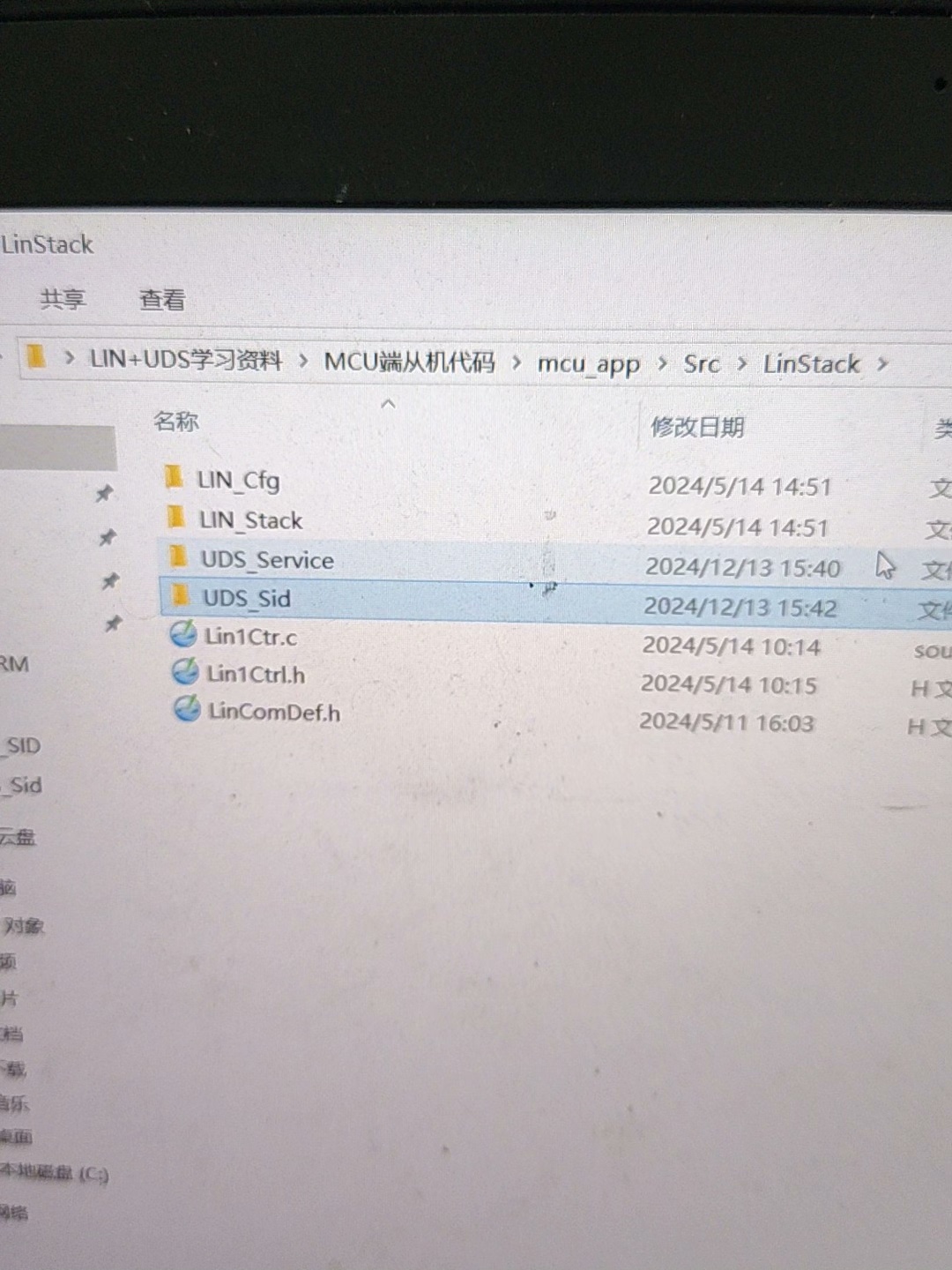

1. 系统架构与设计理念

1.1 整体架构概述

本系统实现了一套完整的基于LIN总线和UDS协议的固件空中升级(OTA)解决方案。系统采用经典的客户端-服务器架构，其中上位机作为客户端负责升级流程控制和数据传输，嵌入式ECU作为服务器响应UDS诊断请求并执行固件更新操作。

1.2 双分区设计原理

系统核心采用AB面双分区设计，这是确保升级安全性的关键机制：

• A分区：运行当前活动固件，确保系统基本功能正常
• B分区：作为升级目标区域，接收并存储新固件
• 切换机制：升级完成后通过系统重启实现分区切换，新固件从B分区拷贝到A分区

这种设计避免了"变砖"风险，在任何升级阶段出现问题都可以回退到原有的A分区固件。

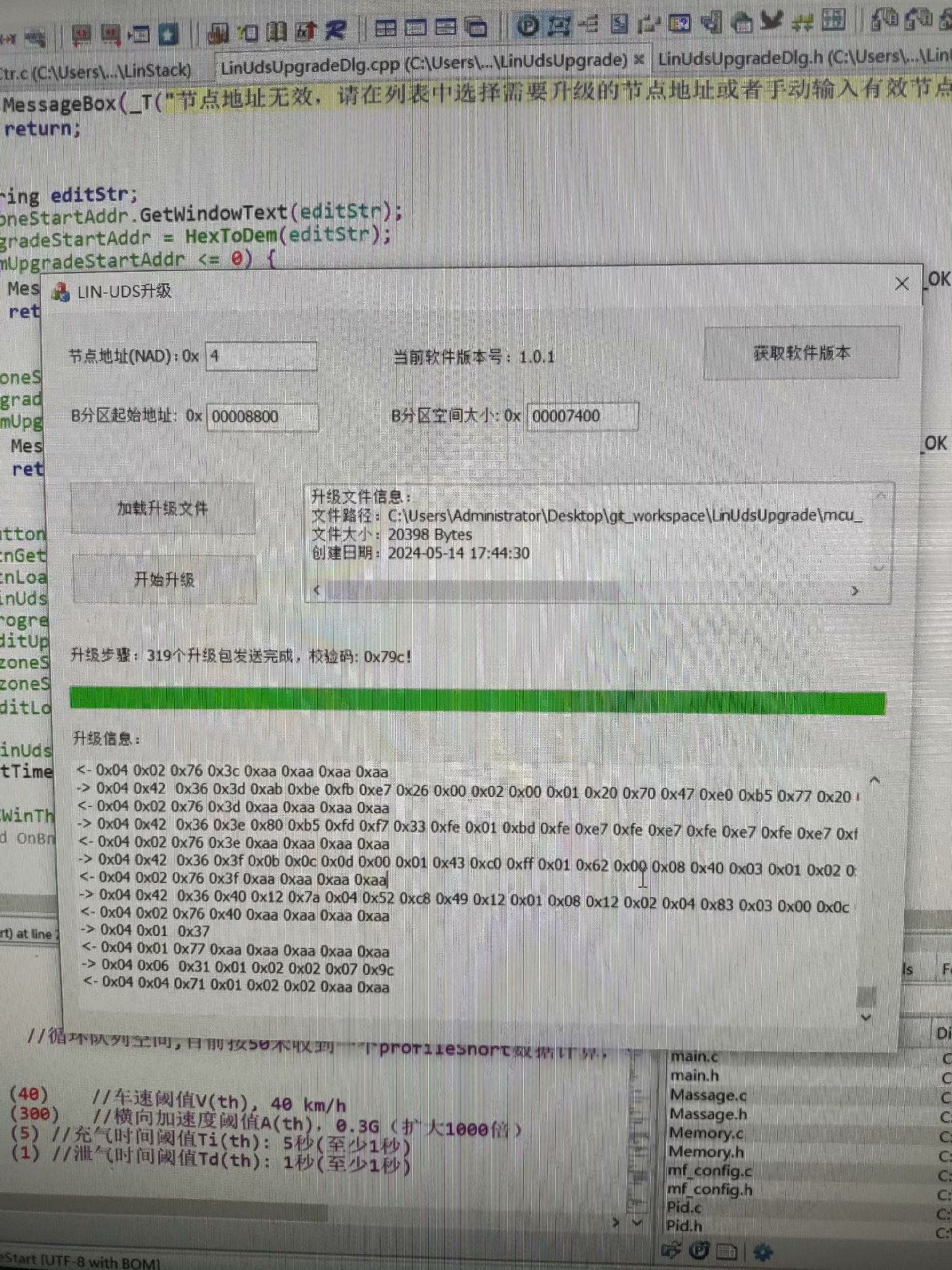

2. 上位机升级工具功能详析

2.1 应用程序框架实现

基于Microsoft Foundation Classes (MFC)框架开发，采用经典的文档-视图架构：

class CLinUdsUpgradeApp : public CWinApp {
public:
    virtual BOOL InitInstance();  // 应用程序初始化
    // 消息映射和应用程序生命周期管理
};

class CLinUdsUpgradeDlg : public CDialogEx {
    // 对话框控件管理和升级业务流程实现
};

2.2 LIN通信模块功能

通信层封装了与图莫斯USB-LIN适配器的交互：

class CLin {
    static int connect_toomoss(int usbDevIdx);  // 连接硬件设备
    static int init_lin(int usbDevIdx, int linChannel, enLIN_MODE mode, int rate);
    static int upgrade_send_resp(uint8_t nodeAddr, uint8_t* pSendData, int sendLen, uint8_t* pRespData);
};

关键通信参数：

• 通信模式：LIN从机模式(LINSLAVEMODE)
• 波特率：19200bps
• 节点地址：0x01-0x7D有效范围，0x7F为广播地址

2.3 用户交互功能模块

2.3.1 文件管理功能

void CLinUdsUpgradeDlg::OnBnClickedButtonLoadfile() {
    // 文件选择对话框，仅支持.bin格式
    // 获取文件大小、创建时间等元数据
    // 计算升级包数量和预计时间
}

文件处理特性：

• 支持标准二进制文件(.bin)格式
• 自动计算文件校验和
• 预估升级时间（基于3.7包/秒的实测速率）

2.3.2 地址配置验证

int CLinUdsUpgradeDlg::HexToDem(CString hexStr) {
    // 16进制字符串转10进制数值
    // 输入验证：仅允许0-9, A-F, a-f字符
}

通过重写PreTranslateMessage方法实现输入验证，确保配置参数的合法性。

2.3.3 实时日志系统

void CLinUdsUpgradeDlg::OutputLog(const CString& strLog) {
    // 自动滚动到日志末尾
    // 支持双向通信数据显示（发送->，接收<-）
}

3. UDS协议升级流程深度解析

3.1 会话管理层（Session Layer）

3.1.1 会话状态迁移

系统严格按照UDS协议实现会话管理：

// 步骤1：切换到扩展会话
uint8_t reqData[256] = { 0x10, 0x03, 0x00, 0x00, 0x00, 0x00};
// SID=0x10(诊断会话控制), SubFunction=0x03(扩展会话)

// 步骤2：停用DTC存储
reqData[0] = 0x85; reqData[1] = 0x02;
// SID=0x85(故障码控制), SubFunction=0x02(停用存储)

// 步骤3：切换到编程会话
reqData[0] = 0x10; reqData[1] = 0x02;
// SubFunction=0x02(编程会话)

会话管理目的：

• 扩展会话：启用更多诊断服务
• 停用DTC：防止升级过程中产生无关故障码
• 编程会话：进入固件编程专用模式

3.2 安全访问层（Security Access Layer）

3.2.1 安全挑战-响应机制

// 请求种子
reqData[0] = 0x27; reqData[1] = 0x01;
// SID=0x27(安全访问), SubFunction=0x01(请求种子)

// 生成并发送密钥
uint32_t security_key = ~security_seed;  // 简单取反算法
reqData[0] = 0x27; reqData[1] = 0x02;
// SubFunction=0x02(发送密钥)

安全机制特点：

• 使用标准UDS安全访问服务(0x27)
• 实现种子-密钥挑战响应模式
• 支持自定义密钥生成算法

3.3 数据传输层（Data Transfer Layer）

3.3.1 存储空间准备

// 擦除目标分区
reqData[0] = 0x31; reqData[1] = 0x01;
reqData[2] = 0xff; reqData[3] = 0x00;  // 0xFF00: 擦除分区命令
// 设置起始地址和大小参数

3.3.2 下载请求与协商

// 请求下载
reqData[0] = 0x34; reqData[1] = 0x00;
reqData[2] = 0x44;  // 地址和长度格式：4字节+4字节
// 协商传输参数，确认包大小匹配

3.3.3 分包传输机制

int CLinUdsUpgradeDlg::LoopSendPkgData(uint8_t* pFileData, int pkg_total_num) {
    uint8_t pkg_data[UPGRADE_PKG_SIZE+2] = {0x36, 0x00};
    pkg_data[1] = (req_pkg_id + 1) % 0xff;  // 包序列号

    for(int i = 0; i < UPGRADE_PKG_SIZE; i++) {
        pkg_data[2 + i] = pFileData[pkg_offset + i];
    }
    // 发送并处理响应
}

传输协议特性：

• 包大小：64字节固定长度
• 序列号：循环计数(0x00-0xFF)
• 服务ID：0x36(传输数据)
• 重试机制：失败时最多重试10次

3.4 验证与激活层（Verification & Activation）

3.4.1 完整性校验

// 计算CRC校验和
uint16_t crc_sum = 0;
for(int i = 0; i < UPGRADE_PKG_SIZE * pkg_total_num; i++) {
    crc_sum += pFileData[i];  // 简单累加校验
}

// 发送校验码
reqData[0] = 0x31; reqData[1] = 0x01;
reqData[2] = 0x02; reqData[3] = 0x02;  // 校验命令

3.4.2 固件激活

// 系统复位激活新固件
reqData[0] = 0x11; reqData[1] = 0x03;
// SID=0x11(ECU复位), SubFunction=0x03(软件复位)

4. 错误处理与可靠性机制

4.1 UDS否定响应处理

系统完整实现了UDS否定响应码处理：

void CLinUdsUpgradeDlg::ShowNCRInfo(uint8_t sid, enUDS_NCR ncr) {
    switch(ncr) {
        case NRC_SERVICE_NOT_SUPPORTED:
            // 服务不支持处理
            break;
        case NRC_SECURITY_ACCESS_DENIED:
            // 安全访问拒绝处理
            break;
        case NRC_GENERAL_PROGRAMMING_FAILURE:
            // 编程失败处理，触发重试机制
            break;
        // ... 其他错误码处理
    }
}

4.2 通信可靠性保障

int CLinUdsUpgradeDlg::SendDiagFrame(uint8_t nodeAddr, uint8_t* pFrameData,
                                   int frameLen, uint8_t* pRespData) {
    int ret = -1, cnt = 5;  // 最多重试5次
    do {
        ret = CLin::upgrade_send_resp(nodeAddr, pFrameData, frameLen, pRespData);
    } while (ret <= 0 && cnt-- > 0);
    return ret;
}

5. 性能优化与资源管理

5.1 内存管理策略

uint8_t* CLinUdsUpgradeDlg::LoadUpgradeFile() {
    pFileData = new uint8_t[pkg_total_num * UPGRADE_PKG_SIZE];
    memset(pFileData, 0xff, pkg_total_num * UPGRADE_PKG_SIZE * sizeof(uint8_t));
    // 使用完成后正确释放内存
    delete [] pFileData;
}

5.2 多线程处理

UINT UpgradeProcessThreadFunc(LPVOID lpParam) {
    // 在独立线程中执行升级流程
    // 避免阻塞UI线程，保持界面响应性
    // 通过消息机制与主线程通信更新进度
}

6. 系统配置与参数说明

6.1 默认配置参数

• 节点地址：0x7F（广播地址）
• B分区起始地址：0x00008800
• B分区大小：0x00007400（29KB）
• 升级包大小：64字节

6.2 时间预估算法

// 基于实测数据预估升级时间
uint32_t pkg_total_num = mUpgradeFileTotalSize / UPGRADE_PKG_SIZE;
int estimated_seconds = pkg_total_num * 10 / 37;  // 3.7包/秒

7. 应用场景与扩展性

7.1 典型应用场景

• 汽车车身电子控制单元(ECU)固件更新
• 工业控制设备现场升级
• 嵌入式设备批量编程

7.2 系统扩展能力

• 支持自定义安全算法
• 可配置通信参数
• 灵活的分区布局设置
• 易于集成的模块化设计

结论

该LIN+UDS OTA升级系统通过精心设计的软件架构和严格的UDS协议实现，提供了一个可靠、安全、高效的固件更新解决方案。系统在保持协议标准性的同时，通过多重安全机制和完善的错误处理，确保了升级过程的可靠性。模块化的设计和清晰的接口定义，使得系统具有良好的可维护性和扩展性，能够满足各种嵌入式系统的固件更新需求。
