一、核心流程

简易数字示波器的核心是 “信号采集 - 数据处理 - 波形显示” 闭环：

1.信号采集：通过 ADC（模数转换）模块，将输入的模拟电信号（如正弦波、方波等）转化为单片机可识别的数字量；

2.数据处理：利用 51 单片机对采集到的数字信号进行存储、滤波等简单处理，剔除噪声干扰；

3.波形显示：借助外接显示屏（如 LCD1602、TFT 屏 ）或通过串口上传数据到上位机，还原出电信号的波形。

二、关键理论支撑

1.奈奎斯特采样定理：为保证信号不失真，采样频率需至少为被测信号最高频率的 2 倍。比如测量 1kHz 的方波，采样频率应≥2kHz 。

2.ADC 转换原理：51 单片机本身无 ADC 外设时，需外接 ADC 芯片（如 ADC0804、PCF8591 ），通过模拟输入引脚采集电压信号，经量化、编码输出对应数字值。

三、硬件设计与搭建

（一）核心器件选择

（二）硬件连接示例（以 AT89C51 + ADC0804 为例 ）

1. ADC0804 与单片机连接：
   • ADC0804 的DB0~DB7（数据总线）连接 51 单片机的P0口；
   • WR（写信号）接单片机P2.0，RD（读信号）接P2.1，用于控制 ADC 读写时序；
   • INTR（转换结束信号）接P3.2（外部中断 0），转换完成触发单片机中断读取数据。
2. 信号输入调理：输入信号先经电阻分压（如将 0~5V 信号适配 ADC 量程 ），再通过 104 小电容滤波，接入 ADC0804 的IN+引脚。
3. 显示模块：若用 LCD1602，其RS、RW、E分别接单片机P1.0、P1.1、P1.2，数据口接P0口。

   四、软件设计与实现

   （一）主程序流程
   C写的代码：

   #include <reg51.h>
   #include <intrins.h>

   // 定义ADC0804控制引脚
   sbit ADC_WR = P2^0;
   sbit ADC_RD = P2^1;
   sbit ADC_INTR = P3^2;

   // 存储采样数据
   unsigned char adc_buf[128];  // 假设存储128个采样点
   unsigned char cnt = 0;       // 采样计数

   // ADC初始化与数据读取函数
   unsigned char adc_read() {
       ADC_WR = 0;  // 启动ADC转换
       _nop_();     // 延时等待转换
       _nop_();
       ADC_WR = 1;
       while(ADC_INTR);  // 等待转换完成
       ADC_RD = 0;       // 读取数据
       unsigned char data = P0;
       ADC_RD = 1;
       return data;
   }

   // 定时器0初始化（用于定时采样）
   void timer0_init() {
       TMOD = 0x01;  // 16位定时器模式
       TH0 = 0xff;   // 初值设置，控制采样频率
       TL0 = 0xff;
       ET0 = 1;      // 使能定时器中断
       EA = 1;       // 开总中断
       TR0 = 1;      // 启动定时器
   }

   // 定时器0中断服务程序（定时采样）
   void timer0_isr() interrupt 1 {
       TH0 = 0xff;  // 重置初值
       TL0 = 0xff;
       if(cnt < 128) {
           adc_buf[cnt++] = adc_read();  // 采集数据存入缓冲区
       } else {
           TR0 = 0;  // 采样完成，关闭定时器
       }
   }

   // LCD显示波形（简易示例，仅演示逻辑）
   void lcd_show_wave() {
       // 假设LCD已初始化，此处遍历adc_buf，映射数值到LCD显示
       for(unsigned char i=0; i<128; i++) {
           // 简单映射：将ADC值（0~255）转换为LCD行位置
           unsigned char pos = adc_buf[i] / 16;  // 8位ADC，分16段显示
           // 在LCD第pos行第i列打印标记（如'*'）
           // 实际需结合LCD驱动函数实现
       }
   }

   void main() {
       timer0_init();  // 初始化定时器，开始定时采样
       while(1) {
           if(cnt >= 128) {  // 采样完成
               lcd_show_wave();  // 显示波形
               cnt = 0;          // 重置计数，准备下次采样
               TR0 = 1;          // 重新启动定时器
           }
       }
   }


   （二）关键功能模块解析

4. .ADC 采样控制：通过定时器 0 定时触发采样（如 50μs 一次 ），利用外部中断或查询方式判断转换完成，确保数据采集的周期性与准确性。

5. 数据存储与处理：开辟数组adc_buf缓存采样点，可扩展实现简单数字滤波（如滑动平均滤波，去除随机噪声 ）。

6. // 滑动平均滤波函数
   unsigned char filter(unsigned char new_val) {
       static unsigned char buf[4];
       static unsigned char idx = 0;
       unsigned char sum = 0;
       buf[idx++] = new_val;
       if(idx >= 4) idx = 0;
       for(unsigned char i=0; i<4; i++) sum += buf[i];
       return sum / 4;
   }


7. 波形显示逻辑：将 ADC 数值（0~255）映射到 LCD 屏幕的行、列位置，用字符（如*）或点阵还原波形。若用 TFT 屏，可直接绘制曲线，效果更直观。
8. 信号观测：可捕捉低频信号（如 10Hz~1kHz 的方波、正弦波 ），在显示屏上还原出周期性波形；
9. 基本测量：通过采样点计算信号的幅值（最大值 - 最小值 ）、周期（相邻波峰间隔的采样时间 ）。
10. 提升采样率：更换高速 ADC（如 ADC0820，转换时间 2μs ），或优化单片机时钟（如 STC89C52 可超频到 40MHz ），突破低频限制；
11. 上位机联动：通过串口将采样数据发送到 PC，用 Python（PyQtGraph 库 ）绘制更专业的波形图，支持频谱分析、光标测量等功能；
12. 触发功能实现：添加边沿触发、脉宽触发逻辑，精准捕获特定条件下的信号（如上升沿触发、阈值触发 ），接近专业示波器的核心功能。

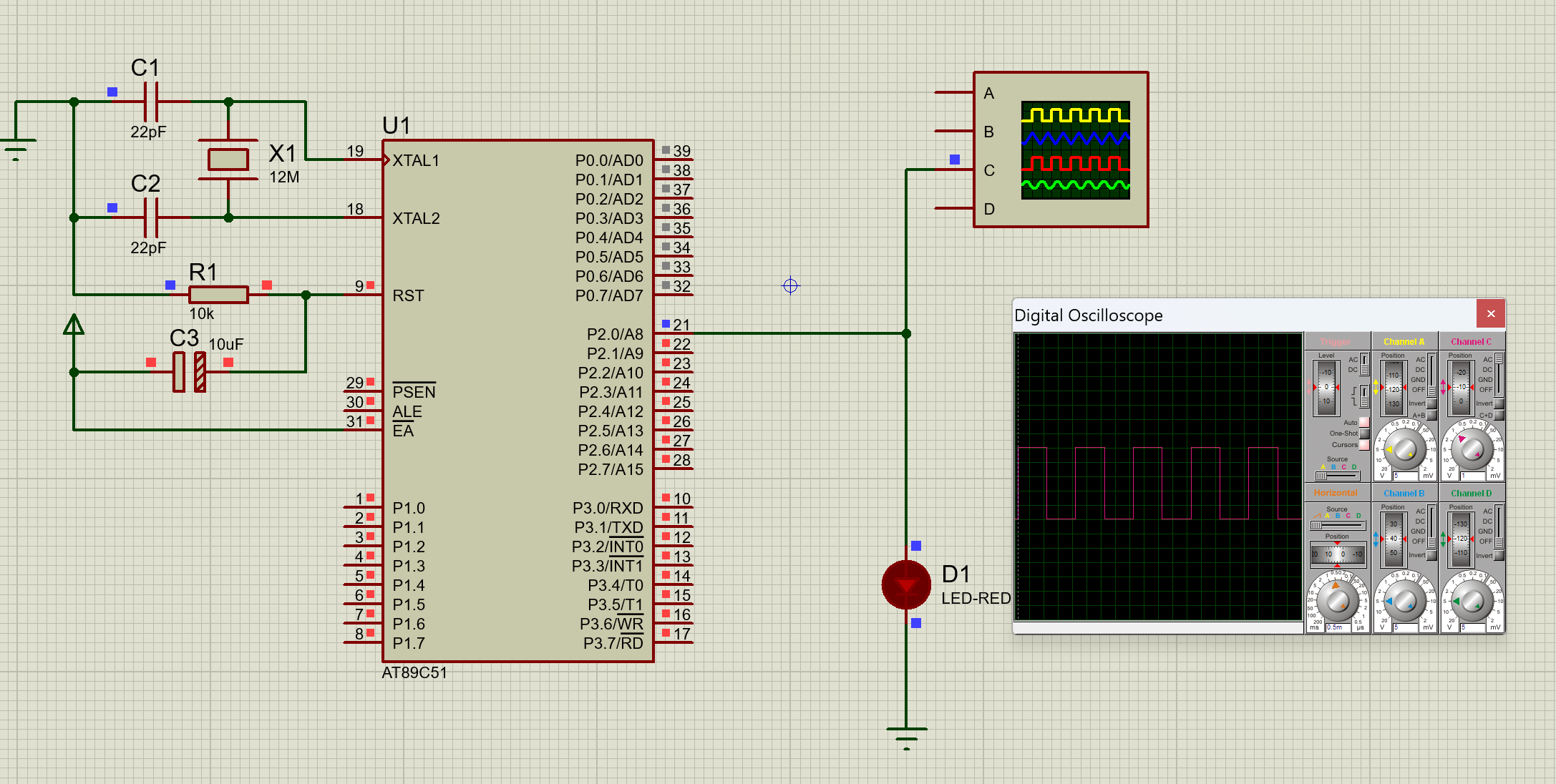

    五、实际效果与优化方向

    预期效果





    六、总结

    利用 51 单片机实现数字示波器效果，是对单片机外设控制、信号处理理论的综合实践。从硬件搭建（ADC、显示模块选型与连接 ）到软件编程（采样控制、波形还原 ），每一步都能加深对嵌入式系统与电子测量的理解。尽管简易示波器在采样率、精度上无法与专业设备媲美，但作为学习项目，它能帮你打通 “信号采集 - 处理 - 可视化” 的完整链路。后续可结合 STM32、高速 ADC 进一步升级，探索更复杂的信号分析场景，真正玩转嵌入式测量！
