一、IIC简介

I2C（Inter-Integrated Circuit）协议是一种串行总线通信协议，广泛应用于微控制器和各种外围设备之间的数据传输。它由飞利浦（现在的NXP）于1980年提出，主要用于低速、短距离的设备间通信，特别适用于嵌入式系统、传感器和存储器等应用。

二、主要特点

1. 双线通信

I²C总线采用两根信号线进行数据传输：

• SDA（Serial Data Line）：数据传输线，用于传输数据。

• SCL（Serial Clock Line）：时钟传输线，用于同步数据传输。时钟信号由主设备生成，确保所有设备在同一时刻读取数据。

2. 主从架构

• I²C通信是基于主从模式的：

  • 主设备（Master）负责控制通信的启动、时钟信号的生成以及数据流的管理。

  • 从设备（Slave）响应主设备的命令，执行操作并返回数据。

3. 设备地址

• 每个I²C从设备都有一个唯一的7位或10位地址。主设备通过发送目标设备的地址来选择通信的对象。

• 地址的分配由硬件或软件管理，I²C允许多个设备连接在同一总线上，每个设备使用不同的地址。

4. 支持多设备连接

• I²C允许多个设备连接到同一总线上，设备数目不受限。通过设备的地址进行区分，主设备可以与多个从设备进行通信。

5. 支持多种通信速率

• I²C支持多种传输速率，根据应用需求可以选择不同的工作模式：

  • 标准模式（Standard mode）：最大传输速率为100 kbps。

  • 快速模式（Fast mode）：最大传输速率为400 kbps。

  • 高速模式（High-Speed mode）：最大传输速率为3.4 Mbps。

6. 同步通信

• I²C总线是同步通信，即数据传输由时钟信号（SCL）同步。在时钟信号的控制下，数据位在SDA线上逐位传输。

7. 开漏（Open-Drain）输出

• I²C总线的SDA和SCL信号线采用开漏输出。这意味着数据线或时钟线在传输低电平时会被驱动为低电平，而高电平由外部的上拉电阻来提供。多个设备可以共享同一条数据线，而不会发生电气冲突。

8. 简易的设备控制

• 设备可以通过**启动信号（Start）和停止信号（Stop）**来控制通信的开始和结束。启动信号通知总线上的所有设备准备接收数据，停止信号表示通信结束。

9. 支持点对点和点对多点通信

• 在I²C总线中，点对点通信指的是一个主设备和一个从设备之间的数据传输。点对多点通信指的是一个主设备控制多个从设备。

10. 错误检测

• I²C协议包含错误检测机制，例如确认位（ACK/NACK）用于确认每个字节是否正确传输。如果接收方没有正确接收数据，会发送非确认信号（NACK），表示数据传输失败。

11. 低功耗特性

• I²C是一种低功耗的通信协议，尤其适合电池供电的设备。在空闲或待机状态下，I²C设备消耗的电流非常小，仅在传输数据时才会增加功耗。

12. 多主模式（可选）

• I²C支持多主模式，即总线上可以有多个主设备。多个主设备可以控制总线，但实际应用中，多主模式较为复杂，通常采用单一主设备模式。

13. 支持软总线和硬件总线

• I²C不仅支持硬件实现，也支持软件实现。硬件总线采用芯片内的控制器来处理I²C通信，软件总线则由主设备的软件来控制通信的实现。

三、硬件结构

1. 物理层结构

I²C总线由两条双向开漏信号线组成：

SDA（Serial Data Line）：传输数据。

SCL（Serial Clock Line）：由主设备产生时钟信号，控制通信时序。

关键特性：

开漏输出（Open-Drain）：所有设备通过开漏结构连接到总线，需外接上拉电阻（通常为4.7kΩ，具体值由总线电容和速率决定）。

线与逻辑：任一设备可将总线拉低，避免信号冲突。

解释：

I²C总线的SDA和SCL线均为开漏输出（Open-Drain），所有设备共享总线：

若任一设备拉低总线（输出低电平），总线表现为低电平。

只有当所有设备均释放总线（输出高电平）时，总线才通过上拉电阻表现为高电平。

这种机制称为线与逻辑。

---

2. 总线拓扑

多主多从架构：支持多个主设备和从设备共享总线，通过仲裁机制解决冲突。

设备地址：每个从设备有唯一的7位或10位地址（由协议版本决定），主设备通过地址选择通信对象。

---

3. 硬件组成

主设备（Master）

发起通信，控制SCL时钟。

负责启动（START）和停止（STOP）条件。

支持多主模式下的总线仲裁。

从设备（Slave）

响应主设备的地址寻址。

根据主设备指令发送或接收数据。

常见从设备：传感器、EEPROM、ADC/DAC等。

---

4. 关键电路特性

上拉电阻：将SDA和SCL拉至高电平（VDD）。

总线上的等效电容由所有设备的输入电容、走线电容等组成，I²C总线的高电平由外部上拉电阻拉高，信号的上升时间由RC时间常数决定，最大允许上升时间由I²C协议规定，需满足：

标准模式（100kbps）≤1000ns

快速模式（400kbps ）≤300 ns

高速模式（3.4Mbps）≤80 ns

电容较大时问题：总线电容大（例如多设备、长走线），RC时间常数大，导致上升时间过长，可能超出协议限制。

解决方案：选择较小的上拉电阻（如1kΩ–2kΩ），以减小RC时间常数，加快信号上升沿。

电容较小时问题：总线电容小（设备少、走线短），RC时间常数小，但过小的电阻会增加功耗。解决方案：选择较大的上拉电阻（如4.7kΩ–10kΩ），在满足上升时间的前提下降低功耗。

---

5. 通信流程

1. 起始条件（START）：SCL为高时，SDA从高跳变到低。

2. 地址帧：主设备发送从设备地址（7位或10位） + 读写位。

3. 数据传输：每8位数据后跟随一个ACK/NACK应答位。

4. 停止条件（STOP）：SCL为高时，SDA从低跳变到高。

---

6. 总线仲裁与时钟同步

仲裁：多个主设备同时发送时，通过SDA的线与逻辑竞争总线控制权（先释放高电平者退出）。

仲裁过程：

1.当多个主设备同时启动通信时，仲裁通过逐位比较SDA线的实际电平与自身发送的电平来实现：

起始条件同步：所有主设备同时发送起始条件（SDA从高到低），此时无冲突。

2.逐位竞争：主设备开始发送地址或数据位，监控SDA线状态：

3.若某主设备发送高电平（释放总线），但检测到SDA线为低电平，说明有其他设备正在发送低电平。该主设备立即退出仲裁，停止发送后续数据，转为从设备模式。发送低电平的主设备继续控制总线，直至通信完成。

时钟同步：SCL通过线与逻辑实现主设备间的时钟同步。

---

7. 硬件设计注意事项

上拉电阻优化：根据总线长度和速率调整阻值（例如：高速模式需更小的阻值）。

信号完整性：长距离布线需考虑阻抗匹配和干扰抑制。

地址冲突：确保从设备地址唯一，可通过硬件地址引脚或软件配置实现。

四、IIC总线时序

1、基本时序单元

1）、起始条件（Start Condition）与停止条件（Stop Condition）

起始条件定义：主设备在SCL为高电平时，拉低SDA线。

起始条件作用：标志通信开始，通知总线上的所有设备准备接收数据。

停止条件定义：主设备在SCL为高电平时，释放SDA线（SDA从低变为高）。

停止条件作用：标志通信结束，释放总线控制权。

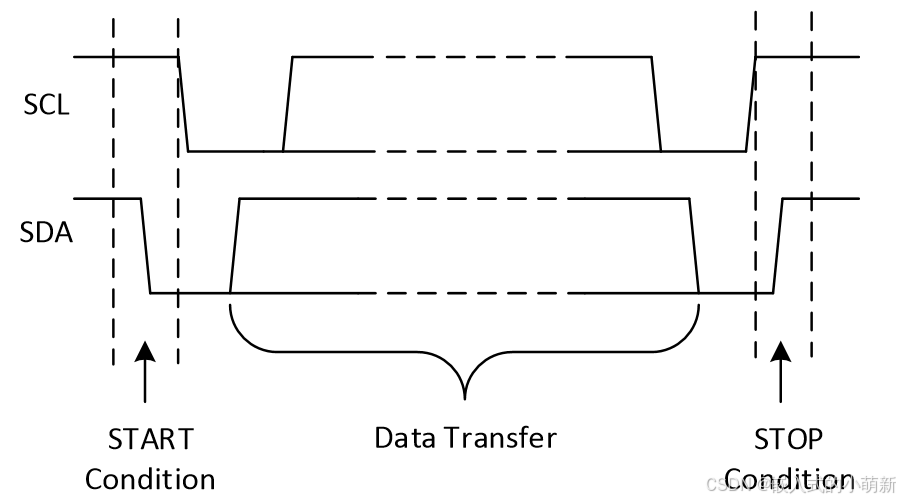

时序图：

2）、数据位传输（Data Bit Transfer）

数据有效性：SDA线上的数据在SCL高电平时必须保持稳定，仅在SCL低电平时允许变化。

传输顺序：数据按高位（MSB）在前，低位（LSB）在后的顺序发送。

3）、应答信号（ACK/NACK）

ACK（确认）：接收方在每字节传输后拉低SDA线，表示成功接收数据。

NACK（非确认）：接收方保持SDA线高电平，表示未成功接收数据或通信终止。

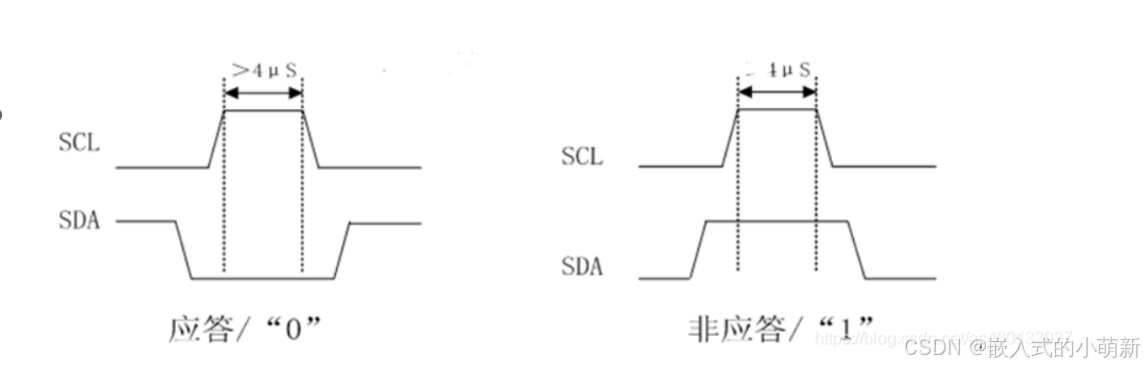

时序图：

2. 数据传输时序

(1) 数据帧格式

一次完整的I²C数据传输包含以下部分：

1. 起始条件（Start）
2. 从设备地址（7位或10位） + 读写位（1位，0=写，1=读）
3. 应答位（ACK/NACK）
4. 数据字节（8位）
5. 应答位（ACK/NACK）
6. 停止条件（Stop）

(2) 数据写入流程

以主设备向从设备写入数据为例：

1. 主设备发送起始条件。
2. 主设备发送从设备地址（7位） + 写位（0）。
3. 从设备返回ACK（拉低SDA）。
4. 主设备发送数据字节（8位）。
5. 从设备返回ACK。
6. 重复步骤4-5，直至数据传输完成。
7. 主设备发送停止条件。

(3) 数据读取流程

以主设备从从设备读取数据为例：

1. 主设备发送起始条件。
2. 主设备发送从设备地址（7位） + 读位（1）。
3. 从设备返回ACK。
4. 从设备发送数据字节（8位）。
5. 主设备返回ACK（继续接收）或NACK（停止接收）。
6. 重复步骤4-5，直至数据读取完成。
7. 主设备发送停止条件。
