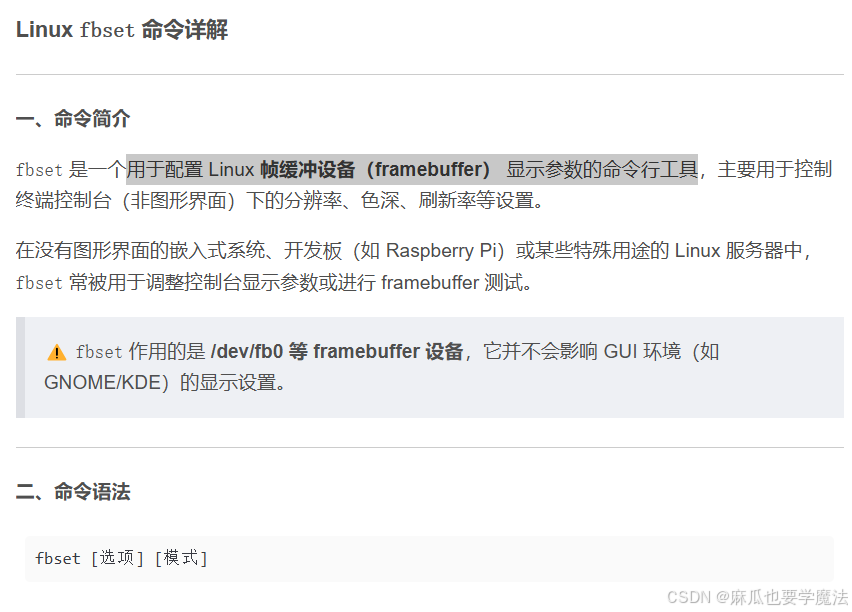

Linux fbset 命令详解

---

一、命令简介

fbset 是一个用于配置 Linux 帧缓冲设备（framebuffer） 显示参数的命令行工具，主要用于控制终端控制台（非图形界面）下的分辨率、色深、刷新率等设置。

在没有图形界面的嵌入式系统、开发板（如 Raspberry Pi）或某些特殊用途的 Linux 服务器中，fbset 常被用于调整控制台显示参数或进行 framebuffer 测试。

⚠️ fbset 作用的是 /dev/fb0 等 framebuffer 设备，它并不会影响 GUI 环境（如 GNOME/KDE）的显示设置。

---

二、命令语法

fbset [选项] [模式]

---

三、常用选项

选项	含义
-h, --help	显示帮助信息
-v, --verbose	输出详细设置过程
-i	显示 framebuffer 驱动支持的信息
-s	显示当前 framebuffer 的状态信息（默认行为）
-xres <像素>	水平分辨率
-yres <像素>	垂直分辨率
-depth <位数>	色深，例如 8、16、24
-fb /dev/fbX	指定 framebuffer 设备（默认是 /dev/fb0）
-show	显示解析过的配置信息而不应用

---

四、帧缓冲（framebuffer）简介

Framebuffer 是 Linux 提供的一个抽象层，使得不依赖 X11 等图形系统也能控制屏幕显示。在 /dev/ 目录中，常见的 framebuffer 设备为：

• /dev/fb0：默认主 framebuffer

• /dev/fb1、/dev/fb2 等：扩展 framebuffer 设备（如果存在）

Framebuffer 适用于以下场景：

• 嵌入式 Linux 显示输出

• 控制台下的图像显示（如 fbi 查看图片）

• 控制台美化（如 plymouth、开机动画）

• 非图形系统中测试屏幕输出

---

五、使用示例

1. 查看当前 framebuffer 配置

fbset

输出示例：

mode "1024x768-76"
    # D: 78.750 MHz, H: 60.023 kHz, V: 75.029 Hz
    geometry 1024 768 1024 768 32
    timings 12699 128 32 16 4 128 4
    rgba 8/16,8/8,8/0,8/24
endmode

含义说明：

• geometry：宽度 高度 虚拟宽度 虚拟高度 色深

• timings：像素时钟、水平/垂直同步等详细时序参数

• rgba：各颜色通道位数

---

2. 设置分辨率为 800x600，色深 16 位

sudo fbset -xres 800 -yres 600 -depth 16

注意：不是所有硬件都支持任意设置，需 framebuffer 驱动支持。

---

3. 使用配置文件设定模式

fbset 可以读取 /etc/fb.modes 文件，其中定义了一组命名模式，例如：

mode "800x600-60"
    geometry 800 600 800 600 16
    timings 25000 88 40 23 1 128 4
    rgba 5/11,6/5,5/0,0/0
endmode

然后用命令切换：

sudo fbset "800x600-60"

---

六、配置文件

/etc/fb.modes

该文件保存了命名帧缓冲模式配置。格式示例如下：

mode "640x480-60"
    geometry 640 480 640 480 16
    timings 39721 40 24 32 11 96 2
    rgba 5/11,6/5,5/0,0/0
endmode

• geometry: 分辨率与色深

• timings: 显示时序（需依据显示器手册或默认值）

• rgba: 每个颜色通道使用的位数

---

七、典型应用场景

场景	说明
嵌入式 Linux	调整屏幕输出以匹配特定 LCD
图形界面缺失	手动控制终端显示格式
framebuffer 图片浏览	配合 fbi 命令显示图片
高分屏支持	降低分辨率避免终端文字过小
开发板调试	树莓派等开发板常用 framebuffer 模式启动

---

八、相关工具

工具	用途
fbi	基于 framebuffer 的图片查看器
fbterm	支持 TrueType 字体的 framebuffer 终端
/dev/fb0	framebuffer 主设备节点
setfont	设置控制台字体（配合 framebuffer 使用）
kmscon	支持 framebuffer 的现代终端替代品（支持 unicode）

---

九、常见问题

1. 修改分辨率无效？

• 当前 framebuffer 驱动不支持目标分辨率。

• 某些系统禁止非 root 用户访问 /dev/fb0，需使用 sudo。

• 某些嵌入式板卡的分辨率是固定写死的。

2. 如何查看支持的分辨率？

• 没有直接命令，需查看设备文档，或从 /etc/fb.modes 猜测。

• 某些嵌入式平台提供工具（如 u-boot、bootloader 配置）预设显示模式。

---

十、总结

项目	内容
命令	fbset
功能	查看和修改 framebuffer（/dev/fbX）分辨率和色深
典型应用	嵌入式 Linux、图形界面缺失系统、开发板、fbi 图片浏览
依赖配置	/etc/fb.modes（可选）
适配前提	framebuffer 驱动必须支持目标模式

---

虽然 fbset 在桌面 Linux 中不常用，但在嵌入式开发、系统级调试、图形界面缺失的环境下，它依然是非常重要的底层工具。掌握该命令有助于你更好地理解 Linux 控制台显示机制与硬件适配流程。
