🌟 一、GPIO核心概念与模式详解

1. GPIO是什么？

GPIO（通用输入/输出） 是微控制器上可由用户灵活配置的引脚，支持多种工作模式，实现与外部设备的双向交互。

2. GPIO四大工作模式

（1）输入模式

功能：读取外部信号（如按键、传感器）。
配置要点：
- 启用内部上拉/下拉电阻，避免悬空干扰。
- 支持浮空输入（无上下拉）、上拉输入、下拉输入。

（2）输出模式

功能：驱动外部设备（如LED、继电器）。
子模式：
- 推挽输出（Push-Pull）：可输出高/低电平，驱动能力强。
- 开漏输出（Open-Drain）：仅拉低电平，高电平需外部上拉电阻。

（3）模拟模式

功能：处理模拟信号（如ADC采集电压、DAC输出波形）。
典型应用：温度传感器信号读取、音频信号生成。

（4）复用功能模式

功能：将引脚分配给特定外设（如USART、I2C、PWM）。
关键点：
- 同一引脚不可同时用于多个复用功能。
- 需在STM32CubeMX中配置复用映射。
- 示例：
  - PA9/USART1_TX：配置为串口发送引脚。
  - PB3/TIM2_CH2：配置为定时器PWM输出通道。

🔧 二、推挽 vs 开漏输出：原理、对比与选型

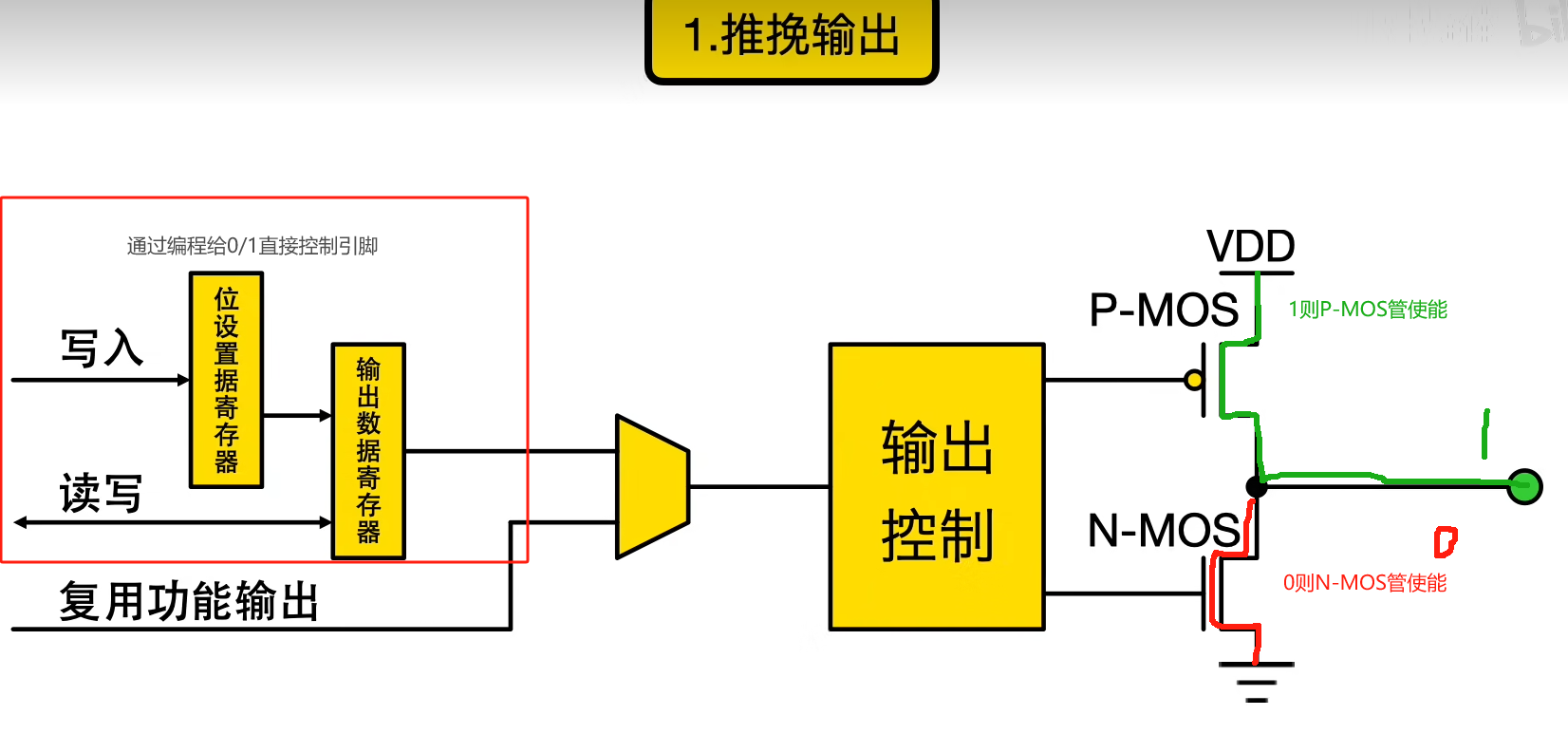

1. 推挽输出（Push-Pull）

工作原理：
- 内部通过P-MOS和N-MOS管交替导通，直接驱动高/低电平。
优点：
- 驱动能力强（可达20mA），适合直接驱动LED、继电器。
- 信号完整性高，抗干扰能力强。
缺点：
- 高频切换时功耗较高。
典型应用：LED控制、数字信号输出、开关电路。

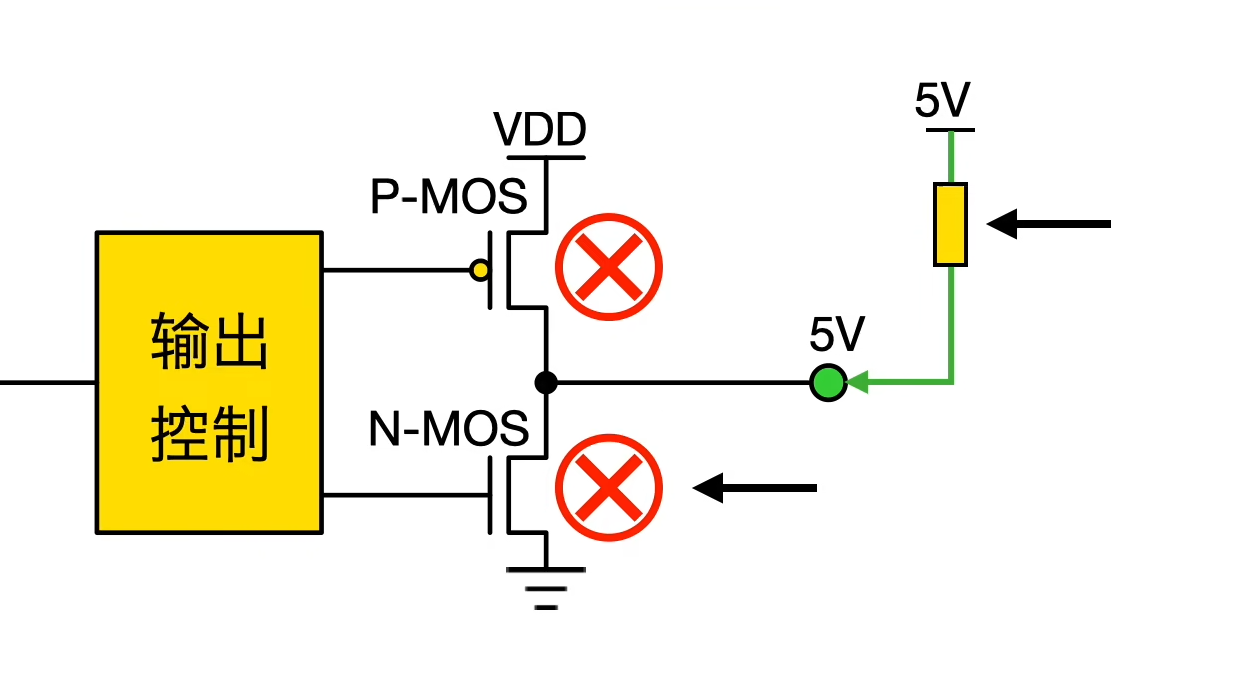

2. 开漏输出（Open-Drain）

工作原理：
- 仅N-MOS管可导通，高电平依赖外部上拉电阻。N-MOS管导通时输出低电平，N-MOS管截止时为高阻态，电阻可以看作无穷大，所以此时必须接一个上拉电阻
优点：
- 支持“线与”逻辑，多设备可共享同一总线（如I2C）。
- 电平兼容性强，可连接不同电压设备。
缺点：
- 驱动能力依赖外部上拉电阻（需计算阻值）。
典型应用：I2C通信、多设备中断信号线。

3. 对比表格：关键参数与选型指南

特性	推挽输出	开漏输出
高电平驱动	内部直接驱动（3.3V/5V）	需外部上拉电阻（电压由电阻决定）
低电平驱动	内部直接接地	内部直接接地
总线共享能力	不支持	支持“线与”逻辑
驱动电流能力	强（20mA）	弱（依赖上拉电阻，通常<10mA）
适用场景	LED、数字信号、高频信号	I2C、中断共享线、电平转换
功耗	较高（高频切换时）	较低（仅拉低时耗电）

🛠️ 三、STM32 HAL库GPIO配置全流程

1. 基础配置步骤

使能GPIO时钟：

__HAL_RCC_GPIOB_CLK_ENABLE();  // 使能GPIOB时钟

初始化结构体配置：

GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_12 | GPIO_PIN_13;  // 选择多个引脚
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;       // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL;               // 无上下拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;     // 高速模式
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);           // 应用配置

控制LED状态：
- 点亮：HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET);
- 熄灭：HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_RESET);
- 翻转：HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_12);

2. 输出速度配置详解

GPIO_SPEED_FREQ_LOW：低速（<2MHz），适用于按键检测等低频场景。
GPIO_SPEED_FREQ_MEDIUM：中速（10-50MHz），适合普通外设（如SPI）。
GPIO_SPEED_FREQ_HIGH：高速（>50MHz），用于高频信号（如PWM、USART）。

3. 功能配置示例（以USART1为例）

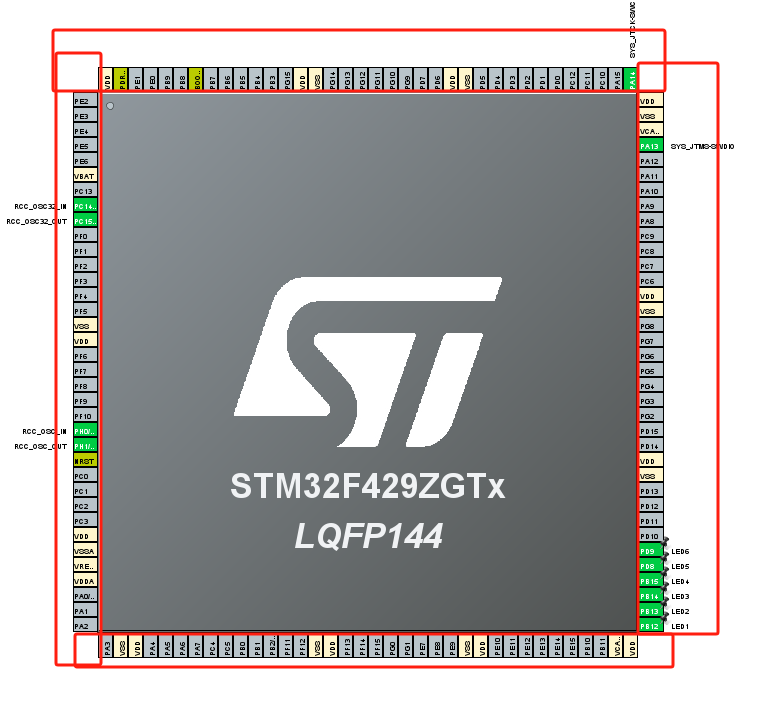

STM32CubeMX配置：
- 点为输出模式
具体引脚配置：

理解配置过程：

void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};	//GPIO初始化结构体

  /* GPIO Ports Clock Enable */		//GPIO时钟使能
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOF_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */		//GPIO操作函数
  HAL_GPIO_WritePin(GPIOB, LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOD, LED5_Pin|LED6_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin : PF8 */
  GPIO_InitStruct.Pin = GPIO_PIN_8;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

  /*Configure GPIO pins : PBPin PBPin PBPin PBPin */
  GPIO_InitStruct.Pin = LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /*Configure GPIO pins : PDPin PDPin */
  GPIO_InitStruct.Pin = LED5_Pin|LED6_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

}
/*
1首先定义GPIO配置结构体并初始化为默认值
2使能对应GPIO端口的时钟
3配置引脚模式为推挽输出（对LED最适合）
4设置上拉/下拉配置（LED控制通常不需要）
5设置输出速度（低速即可）
6应用配置到指定的GPIO端口和引脚
*/

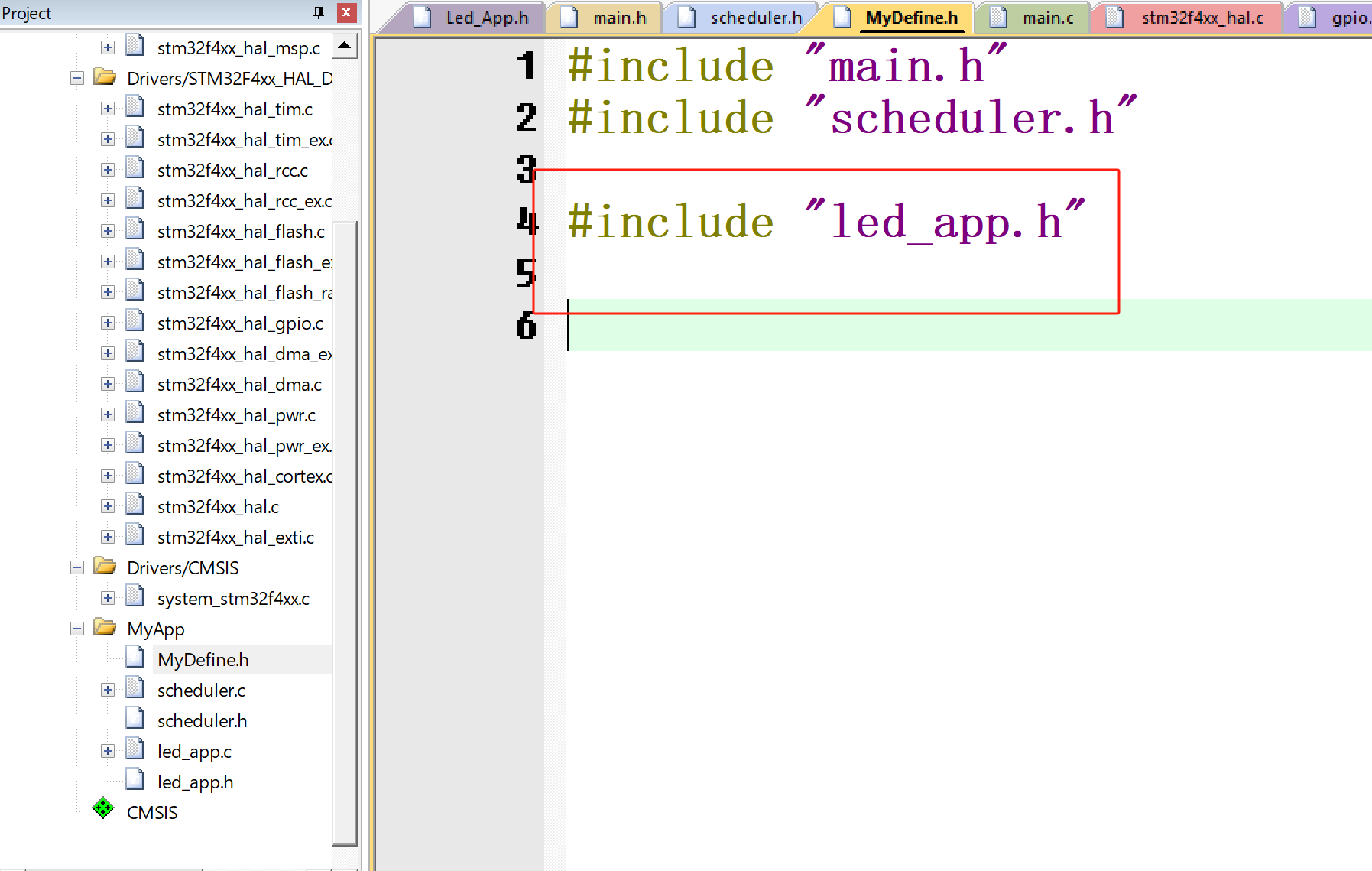

4.创建led_app.c和led_app.h文件

 if (temp != temp_old)
    {
        // 使用HAL库函数根据temp的值设置对应引脚状态 (假设高电平点亮)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, (temp & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 0 (PB12)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, (temp & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 1 (PB13)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14, (temp & 0x04) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 2 (PB14)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, (temp & 0x08) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 3 (PB15)
        HAL_GPIO_WritePin(GPIOD, GPIO_PIN_8,  (temp & 0x10) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 4 (PD8)
        HAL_GPIO_WritePin(GPIOD, GPIO_PIN_9,  (temp & 0x20) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 5 (PD9)

        temp_old = temp;                // 更新记录的旧状态
    }

//替换
if (temp != temp_old)
    {
        // 使用HAL库函数根据temp的值设置对应引脚状态 (假设高电平点亮)
        HAL_GPIO_WritePin(GPIOB, LED1_Pin, (temp & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 0 (PB12)
        HAL_GPIO_WritePin(GPIOB, LED2_Pin, (temp & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 1 (PB13)
        HAL_GPIO_WritePin(GPIOB, LED3_Pin, (temp & 0x04) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 2 (PB14)
        HAL_GPIO_WritePin(GPIOB, LED4_Pin, (temp & 0x08) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 3 (PB15)
        HAL_GPIO_WritePin(GPIOD, LED5_Pin,  (temp & 0x10) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 4 (PD8)
        HAL_GPIO_WritePin(GPIOD, LED6_Pin,  (temp & 0x20) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 5 (PD9)

        temp_old = temp;                // 更新记录的旧状态
    }

❗ 四、关键细节与常见问题

1. 为什么LED必须串联限流电阻？

计算公式：
R=VCC−VLEDILEDR=ILEDVCC−VLED
- 示例：VCC=3.3VVCC=3.3V, VLED=2.1VVLED=2.1V, ILED=10mAILED=10mA → R=120ΩR=120Ω
选型建议：
- 电阻功率需满足 P=I2×RP=I2×R（通常1/4W足够）。
- 使用贴片电阻（如0805封装）节省空间。
