1.引言

UART串口通信是嵌入式系统中常用的通信方式，广泛应用于设备间的数据传输。在蓝桥杯嵌入式竞赛中，UART串口通信是必考内容之一。本文将基于STM32的HAL库，详细介绍如何构建UART串口模板工程，并结合HAL库中的相关函数，深入解析其原理和实现方法。

2. UART串口通信基础

2.1 UART通信原理

UART（Universal Asynchronous Receiver/Transmitter）是一种异步串行通信协议，通过TX（发送）和RX（接收）两根信号线实现全双工通信。

2.2 串口参数配置

• 波特率：通信速率，常见值有9600、115200等。

• 数据位：每次传输的数据位数，通常为8位。

• 停止位：表示数据帧结束，通常为1位。

• 校验位：用于错误检测，可选无校验、奇校验或偶校验。

3. STM32CubeMX配置

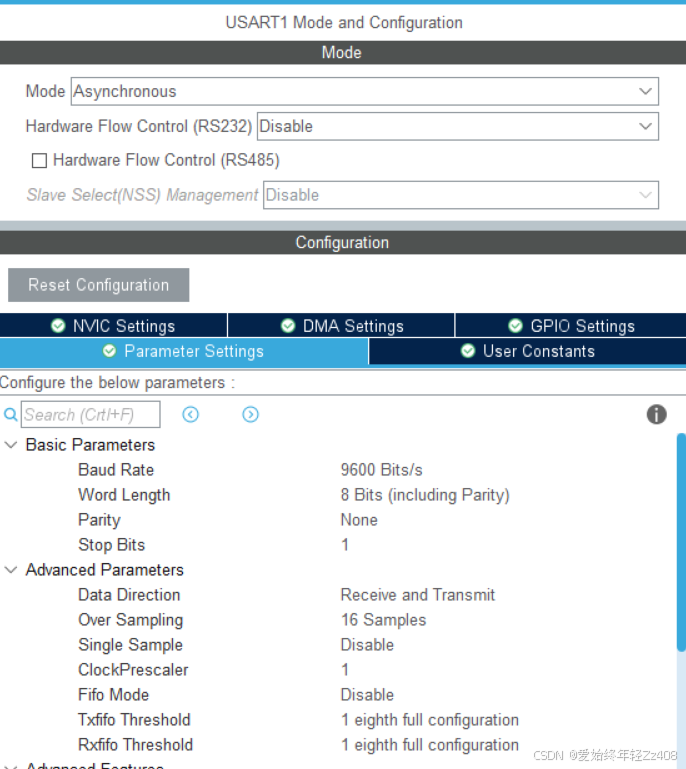

在这里我们仅仅配置了串口一，模式选择异步时钟（Asynchronous），将波特率设置为9600Bits/s,同时支持接受和发送，数据位为8，停止位为1，校验位选择NONE其他选项默认即可，对应的IO口是PA9和PA10。

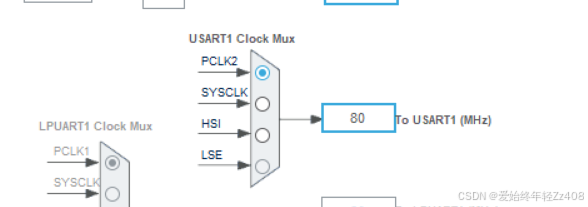

时钟树部分，USART与2线相连所以选择PCLK2；同时不要忘记打开NVIC中断。

以上就是STM32CubeMX配置的部分。

4.代码实现

UART_HandleTypeDef huart1;

/* USART1 init function */

void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 9600;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  huart1.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;
  huart1.Init.ClockPrescaler = UART_PRESCALER_DIV1;
  huart1.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  if (HAL_UARTEx_SetTxFifoThreshold(&huart1, UART_TXFIFO_THRESHOLD_1_8) != HAL_OK)
  {
    Error_Handler();
  }
  if (HAL_UARTEx_SetRxFifoThreshold(&huart1, UART_RXFIFO_THRESHOLD_1_8) != HAL_OK)
  {
    Error_Handler();
  }
  if (HAL_UARTEx_DisableFifoMode(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

  /* USER CODE END USART1_Init 2 */

}

以上代码为uart1的初始化部分。

5. UART串口通信示例

5.1 发送数据

__IO uint32_t uwTick_Usart_Set_Point = 0;
int counter = 0;
char str[40];

void Usart_Proc(void)
{
	if((uwTick -  uwTick_Usart_Set_Point)<1000)	return;//减速函数
	uwTick_Usart_Set_Point = uwTick;

	sprintf(str, "%04d:Hello,world.\r\n", counter);
  HAL_UART_Transmit(&huart1,(unsigned char *)str, strlen(str), 50);

	if(++counter == 10000)
		counter = 0;
}

5.2 接收数据

HAL_UART_Receive_IT(&huart1,&rx_buffer,1);//开启已中断方式接收数据
 while (1)
  {
    /* USER CODE END WHILE */
		Lcd_Proc();
		Key_Proc();
		Usart_Proc();
		if (uart_rx_flag)
		{ // 检查接收完成标志
      uart_rx_flag = 0; // 清除标志
      LED_Disp(0x88); // 显示 LED 状态
    }
    /* USER CODE BEGIN 3 */
  }


void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	 if (huart->Instance == USART1)// 判断是哪个 UART 触发的中断
	 {
     uart_rx_flag = 1; // 设置接收完成标志
     HAL_UART_Receive_IT(&huart1, &rx_buffer, 1); // 重新启用接收中断
   }
}

HAL_UART_RxCpltCallback是STM32 HAL库 中 UART 接收中断完成回调函数，作用是处理UART接收事件。

6. HAL库中其他相关函数详解

6.1 HAL_UART_Transmit

• 功能：普通发送数据。

• 参数：UART句柄、发送数据缓冲区、数据长度、超时时间。

6.2 HAL_UART_Receive

• 功能：普通接收数据。

• 参数：UART句柄、接收数据缓冲区、数据长度、超时时间。

6.3 HAL_UART_Transmit_IT

• 功能：以中断方式发送数据。

• 参数：UART句柄、发送数据缓冲区、数据长度。

6.4 HAL_UART_Receive_IT

• 功能：以中断方式接收数据。

• 参数：UART句柄、接收数据缓冲区、数据长度。

6.5HAL_UART_Transmit_DMA

• 功能：以DMA方式发送数据。

• 参数：UART句柄、发送数据缓冲区、数据长度。

6.6 HAL_UART_Receive_DMA

• 功能：以DMA方式接收数据。

• 参数：UART句柄、接收数据缓冲区、数据长度。

7.结束

通过本文的学习，相信你已经掌握了UART串口模板工程的构建方法，并对HAL库中的相关函数有了更深入的理解。希望这些内容能为你的蓝桥杯嵌入式竞赛之路提供帮助。如果有任何问题或建议，欢迎在评论区留言讨论！
