仅做为学习记录

理解嵌入式系统的启动流程和U-Boot源码，是深入嵌入式开发的关键一步。这不仅有助于解决实际启动问题，更能提升对系统底层运作的认知。作为BSP底层开发工程师，对于Uboot的学习至关重要，所以在这里以嵌入式系统为例，重点聚焦U-Boot的启动流程及其关键源码实现。

FS4412 SOC的启动过程

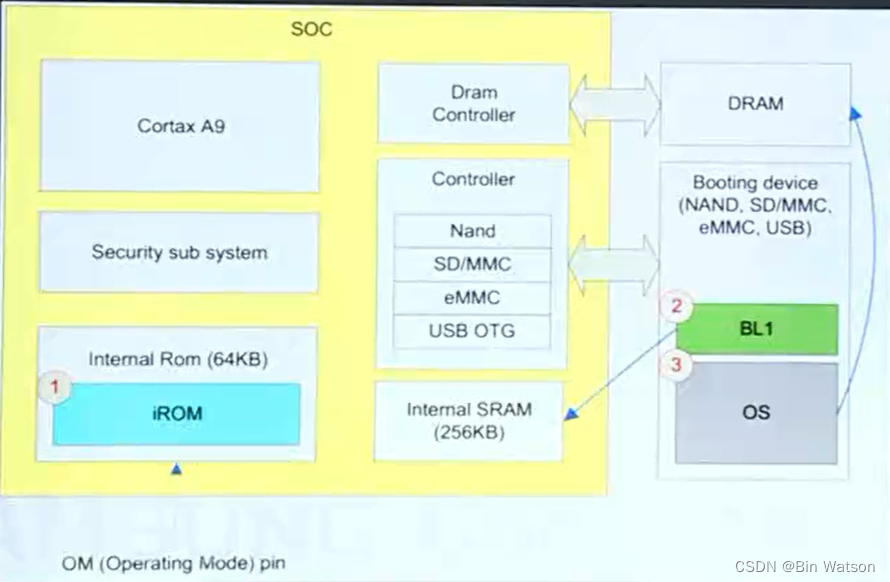

解析图中的内容：

Cortax A9 ：其是芯片核心，也就是中央处理器——CPU。

Internal Rom ：是一个只读存储器，里面存储了代码，总大小为64K。它的功能是用于读写pin脚，其作用是用来告诉系统从何处去读取uboot代码。uboot的代码可以从Nand、SD/MMC、eMMC、USB OTG等地方去启动。

也就说uboot的代码可以存储在外部的存储介质里面，通过拨动Opertaing Mode Pin（拨码开关），来选择从其中某个介质里去读取。而这些读取的驱动代码就集成在iROM之中。

其次iROM还有一个功能是读取外部的代码，将其读入内部的 Internal SRAM 之中，也就是BL1和BL2（未画）。BL代码就是我们自己写的BootLoader代码，然后程序计数器（PC指针）就会从iROM移动到Internal SRAM内部，执行我们的BootLoader代码。

（在这里简单说一下程序计数器（PC指针）：PC指针存储当前正在执行指令的下一条指令地址。CPU每执行一条指令后，PC会自动递增（或根据跳转指令修改），指向新的待执行指令地址，驱动程序流程推进。当iROM将BL1/BL2代码加载到SRAM后，需要​​主动修改PC指针的值​​，将其指向SRAM中BootLoader代码的起始地址。此后CPU便从SRAM中取指令执行，实现控制权移交。）

Internal SRAM ：集成在芯片内部的内存。执行SRAM的代码，也就是开始执行我们的BootLoader代码，它会完成一些硬件的初始化工作，如： 初始化时钟和 我们上面的 DramController控制器 等，这样我们才能够使用DRAM内存。接着将OS加载到DRAM之中。

DRAM ：uboot初始化结束之后，会将控制器交给DRAM之中的OS，这时候我们的可访问内存空间的大小就由256K扩展到外部的DRAM大小。

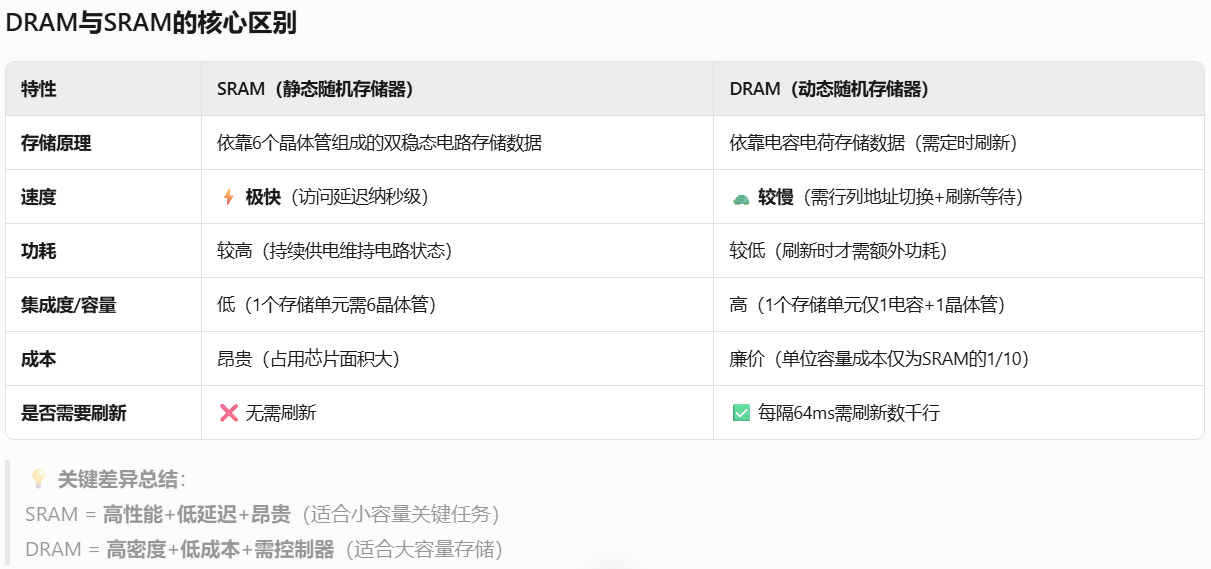

在这里简单说一下Dram和Sram，以及为什么bootloader加载到SRAM而OS加载到DRAM：

 简单的说，就是因为SRAM体积小成本高，适合那种不需要初始化马上可以用的小任务，然后把Dram初始化之后，把大体积的操作系统OS整个加载到DRAM中去慢慢运行 ，这就是为什么SRAM加载bootloader而DRAM加载OS

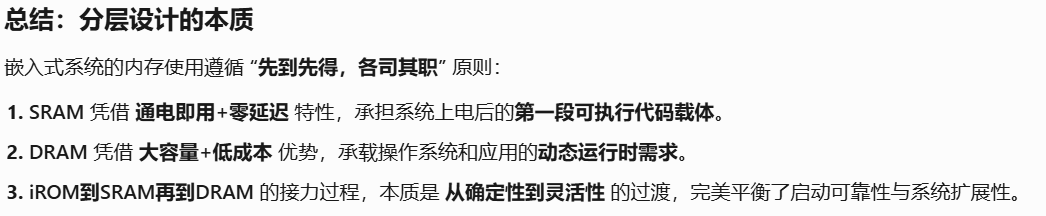

总结一下：

  • 芯片的启动过程就是由iROM开始，读取BL到SRAM。
  • 然后执行Internal SRAM的BootLoader代码，初始化硬件，加载OS到DRAM之中。
  • 接着BootLoader将控制器交给DRAM的OS，至此整个SOC的启动流程的分析完成了。

(传统的)u-boot的启动流程

链接脚本

​ 在进行uboot的链接启动流程分析之前，我们需要先看一下uboot的链接脚本。在C语言中，程序可以分为以下几个部分：

  1. 代码段（.text）
  2. 数据段（.data）
  3. 只读数据段（.rodata）
  4. 未初始化的数据段（.bss）
  5. 堆和栈

其中堆和栈属于动态区域，在程序运行时动态分配和释放。而代码段、数据段、只读数据段在链接之后产生。

一个C语言程序分为映象和运行时两种状态：

  1. 映象只包含代码段、数据段、只读数据段；
  2. 运行时还将包含动态形成的堆和栈区域；

而链接脚本的作用就是：

  1. 指定代码段和数据段、只读数据段在内存中的存放地址；
  2. 指定代码的入口地址；

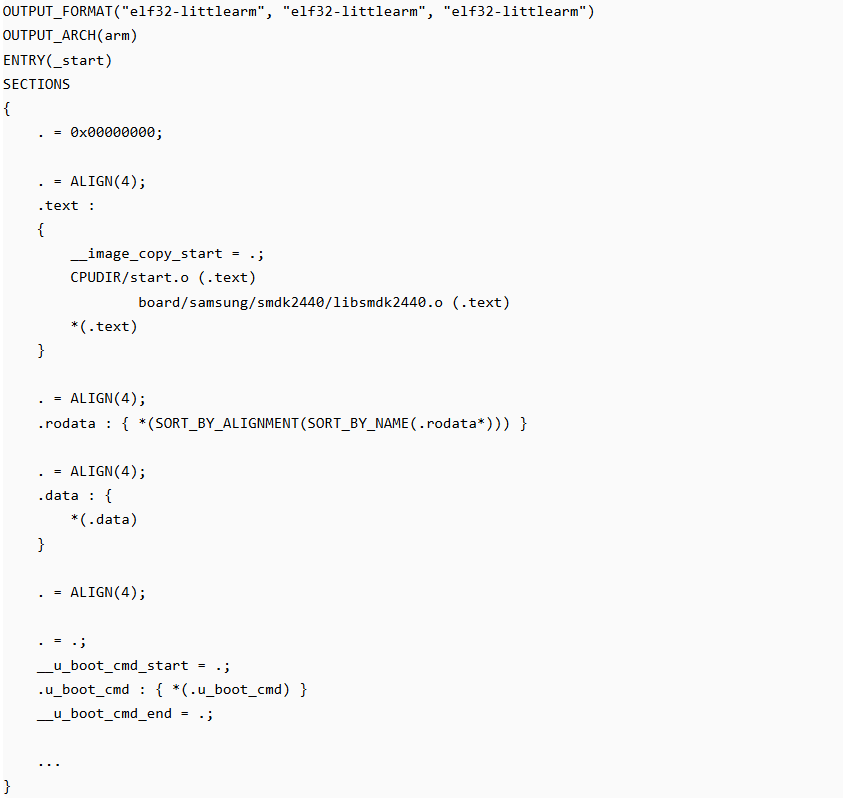

 如：uboot-2012.04.01的uboot的lds文件，其部分代码如下：

然后再给出一个他的详细注释版：

/* --- 全局设置：定义程序的基本属性 --- */
OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
/* 目标文件格式：ARM架构的32位小端ELF格式 */
/* 三个相同参数表示无论默认/大端/小端模式都使用此格式 */

OUTPUT_ARCH(arm)
/* 目标处理器架构：ARM系列芯片 */

ENTRY(_start)
/* 程序入口点：_start符号（在start.S中定义）*/
/* CPU上电后第一条执行的指令地址 */
/* --- 内存布局定义开始 --- */
SECTIONS
{
    /* 当前位置计数器置零（虚拟地址基准）*/
    /* 实际运行时会被加载到物理地址（如SRAM的0x02020000）*/
    . = 0x00000000;

    /* 4字节对齐（ARM体系结构要求）*/
    . = ALIGN(4);  // 确保后续代码从4倍数地址开始

    /* --- .text段：存放所有可执行代码 --- */
    .text :
    {
        /* 关键符号：镜像复制起始地址 */
        __image_copy_start = .;
        /* 在重定位时计算源地址偏移： */
        /* 实际地址 = __image_copy_start + (物理加载地址 - 0x0) */

        /* 强制特定文件顺序（启动依赖）*/
        CPUDIR/start.o (.text)          // 1. CPU核心初始化代码
        board/samsung/smdk2440/libsmdk2440.o (.text) // 2. 开发板特定初始化
        *(.text)                        // 3. 其他所有目标文件的代码段
    }
    /* --- 段间分隔符 --- */
    . = ALIGN(4);  // 4字节对齐分界

    /* --- .rodata段：存放只读数据 --- */
    .rodata : {
        /* 优化指令：双重排序保证内存紧凑 */
        *(SORT_BY_ALIGNMENT(  // 先按对齐要求排序（避免内存空洞）
          SORT_BY_NAME(.rodata*)  // 再按名称排序（提高缓存命中率）
        ))
        /* 包含：字符串常量、只读全局变量等 */
    }

    /* --- 段间分隔符 --- */
    . = ALIGN(4);  // 4字节对齐分界

    /* --- .data段：已初始化的全局变量 --- */
    .data : {
        *(.data)  // 如：int debug_enabled = 1;
    }

    /* --- 段间分隔符 --- */
    . = ALIGN(4);  // 4字节对齐分界
    . = .;         // 显式声明当前位置（增强可读性）

    /* --- U-Boot命令表专用段 --- */
    /* 符号标记：命令表起始位置 */
    __u_boot_cmd_start = .;
    .u_boot_cmd : {
        *(.u_boot_cmd)  // 收集所有U_BOOT_CMD宏定义的命令结构体
    }
    /* 符号标记：命令表结束位置 */
    __u_boot_cmd_end = .;

    /* 命令表在U-Boot中的应用：*/
    /* for(cmd = __u_boot_cmd_start; cmd < __u_boot_cmd_end; cmd++) */
}

这里简要说明一下：

从上面的代码我们可以看到有**.text段，其指定了所有uboot文件的.text段的存放位置**。往下是**.rodata段，其指定只读数据的存放位置**，紧跟着.text段，并且进行了4字节的对齐操作。再往下是数据段.data的存放位置。其中有一个__u_boot_cmd_start，它充当一个标号的作用，其指定了boot_cmd的起始地址，cmd也就是我们在boot的shell中使用的那些指令，而__u_boot_cmd_end指定的是结束地址。

uboot程序的入口地址，在第3行的  ENTRY(_start)  处指定了 。

uboot代码追踪

我们可以使用 arm-linux-nm u-boot 显示我们生成的uboot文件的符号信息。节选部分如下：

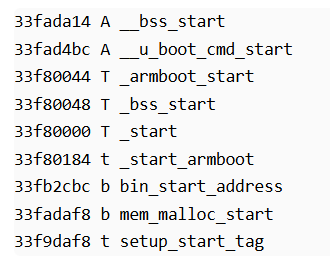

有了这个命令后，我们就可以很方便的查找到我们的uboot启动代码的地址， 通过 arm-linux-nm u-boot | grep _start，我们找到我们的起始地址 ，其输出信息如下面：



知道了地址，我们怎么定位文件的位置呢？

可以通过 arm-linux-addr2line 来定位，其可以将地址转成行号输出显示出来

我们 可以通过 arm-linux-addr2line -e u-boot 33f80000 找到我们起始地址所在的文件，以及其在文件中的位置 ，输出如下：

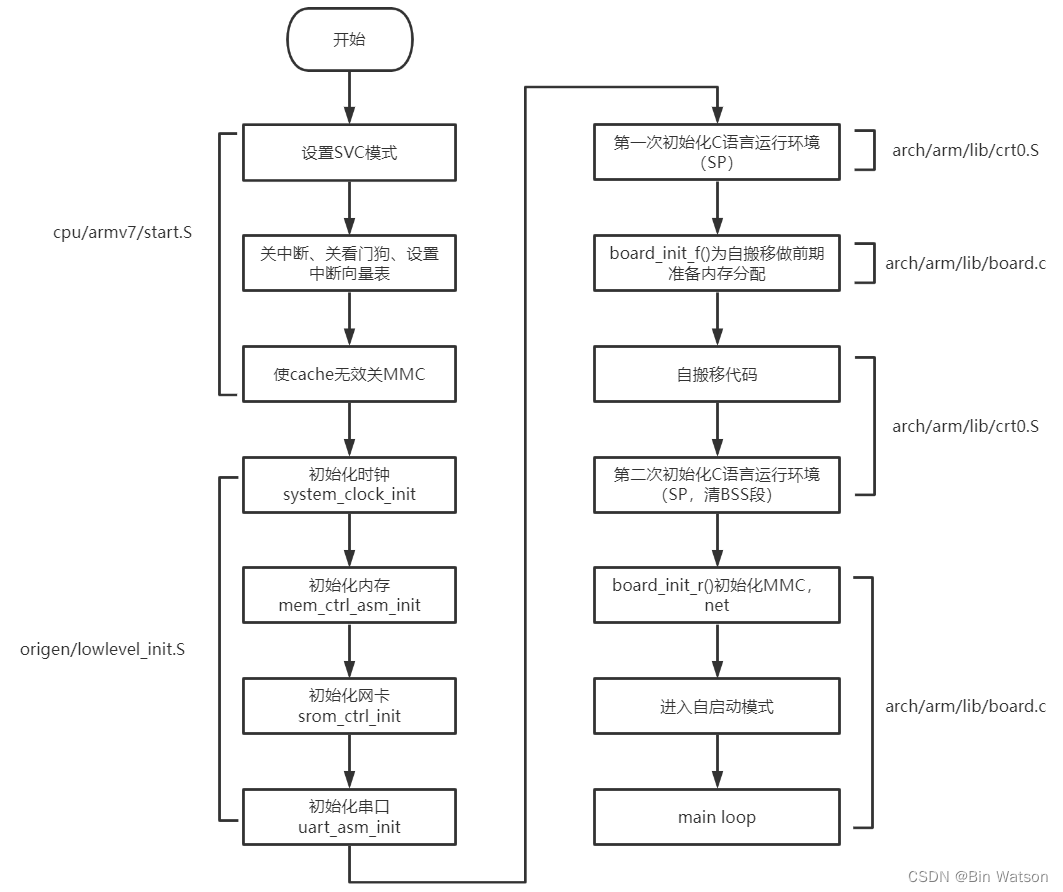

上图为uboot的启动流程代码：

  1. 首先会先执行start.S，其主要完成的工作将CPU设置SVC模式（保护模式）、关闭中断看门狗等；
  2. 接着会执行lowlevel_init.S的代码，主要完成一些列初始化工作；
  3. 接着开始进入C语言程序，在进行C语言之前需要先开辟一个栈空间，由ctr0.S来完成；
  4. 进入C语言程序后，执行board_init_f()函数，进行自搬移操作前期的内存分配；
  5. 自搬移由crt0.S来完成，然后第二次初始化C语言的运行环境，接着程序就完全进入C语言环境执行；
  6. board_init_r()会进行MMC和网络初始化，然后进入自启动模式，如果在倒计时之前按下回车就进入main loop循环，也就是我们看到的uboot的shell界面。

启动流程解析

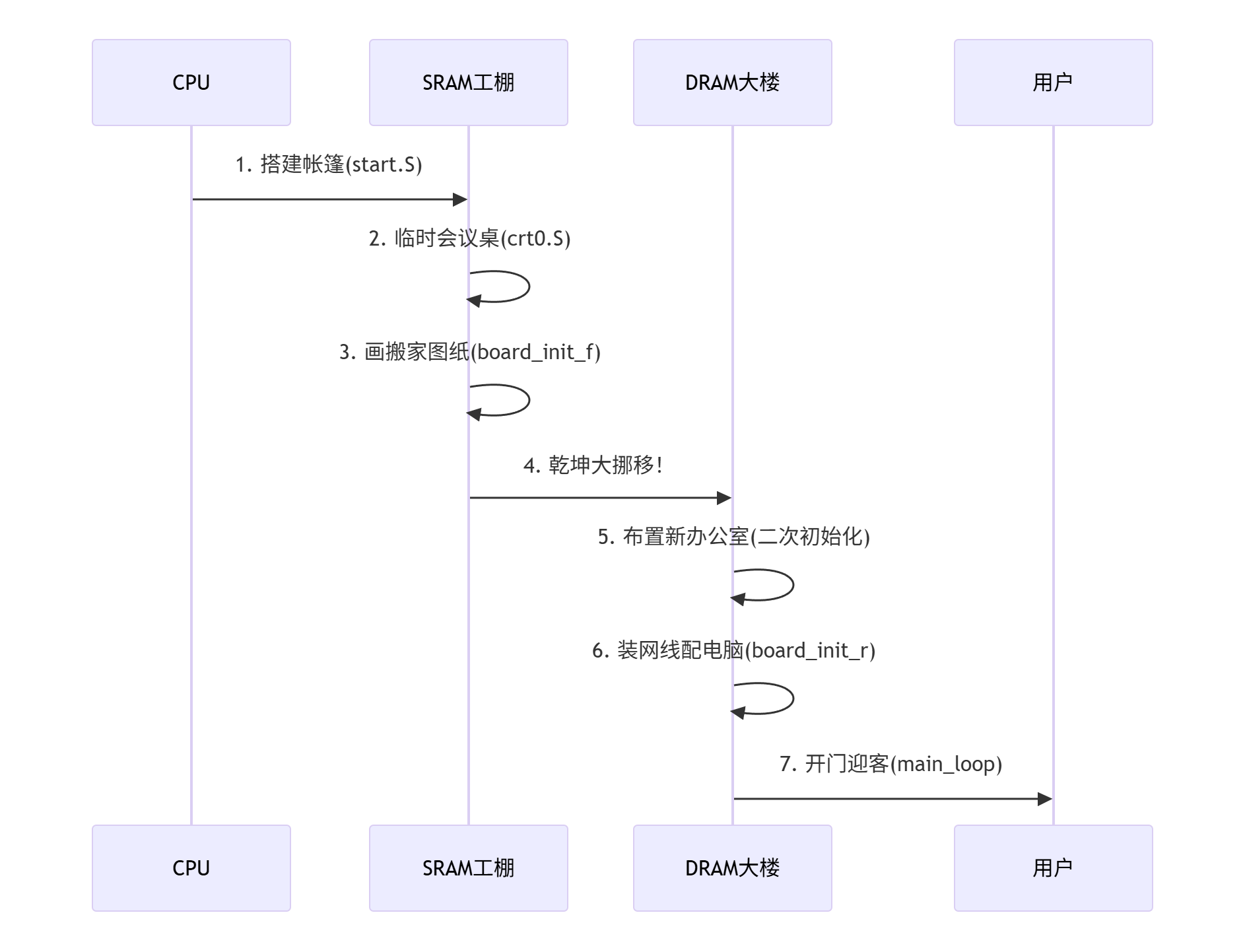

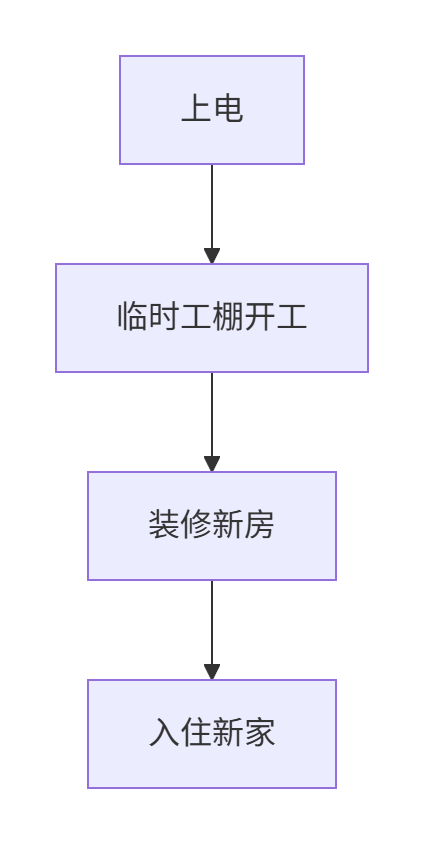

用通俗易懂的语言对上面的图和文字做更加详细的解释就是：

​​1️⃣ 临时工棚阶段（汇编裸奔）​​

相当于在工地旁搭临时帐篷干活

  • ​​做什么​​：
    • start.S：给CPU保安戴工牌（设保护模式）→ ​​关大门避免干扰​​（关中断）
    • lowlevel_init.S：指挥水电工布线（时钟）、挖地基（内存）、接水管（串口）
  • ​​为什么​​：

    刚通电时系统像毛坯房，连桌椅都没有（内存未初始化），只能在狭小的工棚（SRAM）里做最基础的准备工作。

​​2️⃣ 搭临时办公点（C语言初体验）​​

在工棚里搭建临时办公室

  • ​​做什么​​：
    • crt0.S：搬几个塑料凳当座位（栈空间）→ ​​勉强能开小组会​​
    • board_init_f()：规划新房图纸（计算搬运路线）
  • ​​关键限制​​：

    工棚又小又挤（SRAM只有256KB），无法展开大型家具（完整U-Boot），必须先为新家（DRAM）做规划。

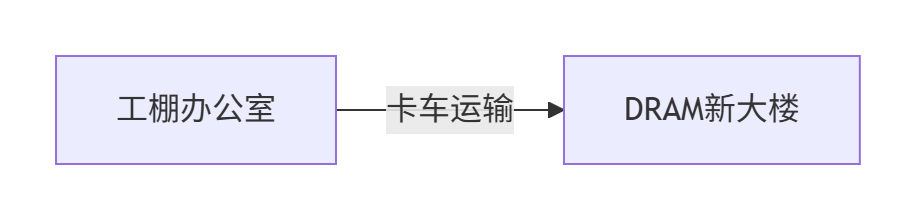

​​3️⃣ 新房装修（惊天大搬运）​​

把整个公司搬到新大楼

  • ​​核心操作​​：自搬移 (crt0.S流程)
    1. 把公司所有文件（U-Boot代码）​​整箱打包​​复制到新地址
    2. 修正所有文件标签（重定位：更新函数地址）
    3. 在新大楼重建办公室（第二次初始化C环境）→ ​​这次有真皮沙发（完整栈）​​
    4. 大扫除清空地下室（.bss段清零，全局变量归零）

​​4️⃣ 正式营业（迎接用户）​​

新公司开张迎客

  • ​​做什么​​：
    • board_init_r()：布置各部门
      💾 安装文件柜（MMC存储）
      🌐 开通网络专线（网卡驱动）
      🔌 调试电力系统（设备树解析）
    • ​​最终状态​​：
      倒计时5秒...  # 自启动模式
按回车进入→ [U-Boot] # 您看到的命令行

​​为什么需要两次C语言初始化？​​

​​第一次（临时工棚）​​ ​​第二次（新房大楼）​​
❗空间限制：SRAM仅256KB ✅ 解放空间：DRAM有512MB+
⚠️ 只能放折叠椅（基本栈空间） 🛋️ 全套办公家具（完整栈+堆）
🧹 没时间打扫（不处理BSS段） 🧼 全面保洁（BSS段清零）

相当于：工棚会议只能站着开会（第一次初始化），搬进写字楼才能开正式董事会（第二次初始化）

​​自搬移：嵌入式系统的魔术​​

  • ​​为什么必须搬​​？
    😱 工棚就在新房地基上（SRAM地址被内核占用），不搬就会被推土机压扁！
  • ​​如何无伤搬运​​：
    1️⃣ 工头记住所有文件位置（__image_copy_start标记起点）
    2️⃣ 克隆文件到新地址（memcpy整段复制）
    3️⃣ 更新所有名片地址（重定位：旧地址+偏移量=新地址）

​​最终视图：U-Boot启动全貌​​

我用自己的话再说一遍Uboot 的启动流程：芯片上电的时候，CPU从start.C开始执行，首先把CPU设置成SVC模式，并且关闭中断，看门狗等功能，是因为防止在启动期间CPU被打扰。然后，会执行lowlevel_init.S代码，对一些基本的外设进行初始化（时钟，内存，串口等）。然后运行crt0.S代码，分配一个小小的栈空间，为的是能开辟一个小小的空间给C代码运行。然后运行board_init_f()，运行board_init_f()是为了自搬移做一些前期的准备（具体工作是定义在DRAM中所需要的大小，起始的地址）。接下来就是继续运行crt0.S代码，对uboot程序进行自搬移，从SRAM转移到DRAM中去执行。然后crt0.S在DRAM中会开辟一个完整的堆栈，给C程序（board_init_r()）进行完整的运行（对设备完整进行初始化，加载驱动，加载设备树），并且清除掉.bss文件，到这里uboot启动程序就大致完成了，进入自启动或命令行状态

uboot源码分析

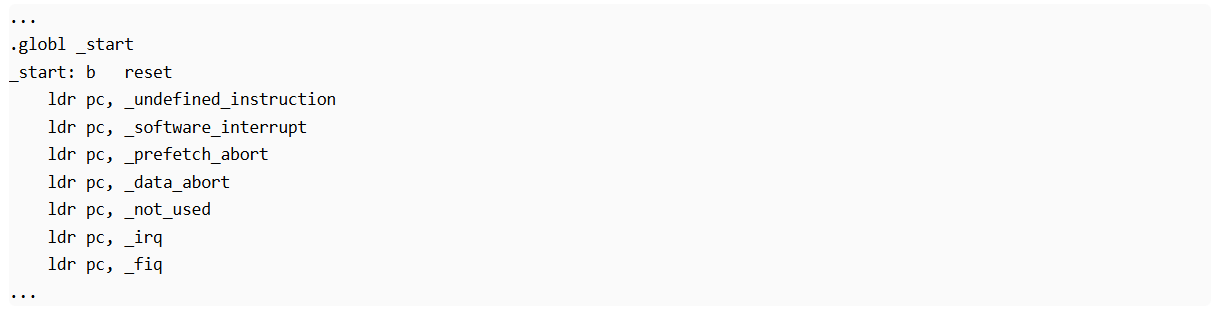

了解了整个uboot大致的启动流程后，我们就可以开始着手进行uboot的源代码分析了。我们从start.S文件开始分析，也就是uboot的入口地址_start，其节选代码如下：

在第3行有一条跳转指令 b reset 跳转到reset标号处去执行，在reset下面的那些 ldr xxxx 指令是用于后面设置中断向量表使用的。reset标号处的代码如下：

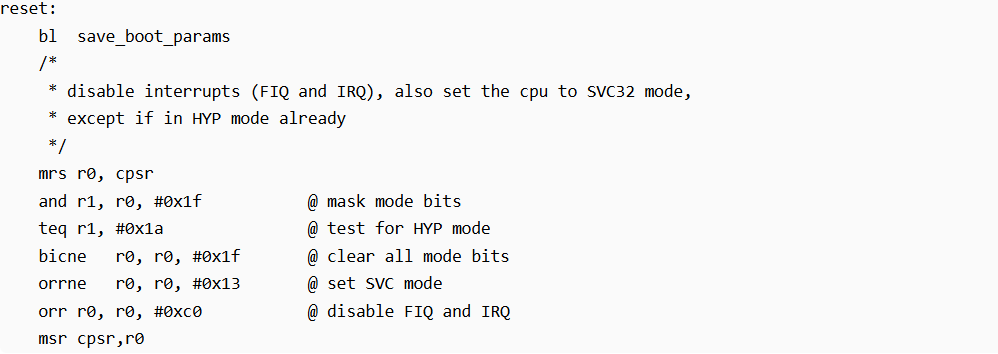

从注释中我们就可以看到，其作用就是关闭中断，将CPU设置为SVC32模式。（reset）

接着_start的代码往下走：

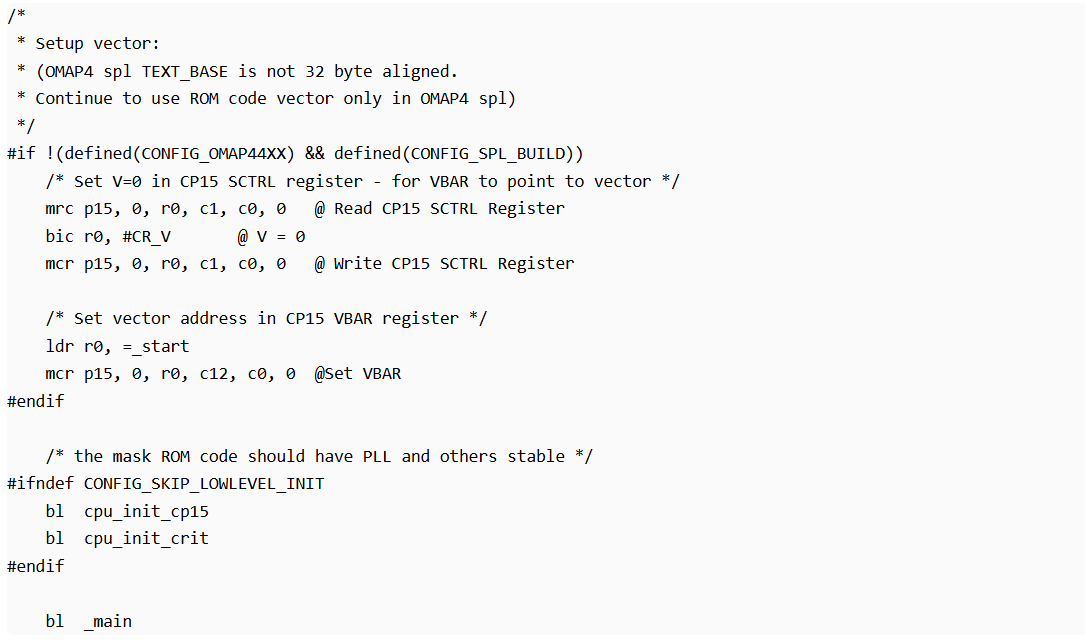

从注释中我们可以看到，行2~14大致完成内容是设置SCTRL寄存器，也就是系统控制器 以及设置中断向量表 ，这个中断向量表的内容就是我们前面在reset下面看到的那些 ldr xxxx 指令，这个需要借助CPU的协处理器CP15进行设置，具体细节不深究。

/* 相当于给120/110设置快速拨号 */
mrc ...       // 解锁CPU的隐藏控制面板
bic r0, #CR_V // 关掉原厂默认的急救电话
mcr ...       // 确认操作

ldr r0, =_start // 把我们的急救电话簿（_start位置）
mcr p15,0,r0... // 刻到CPU的快速拨号键（VBAR寄存器）

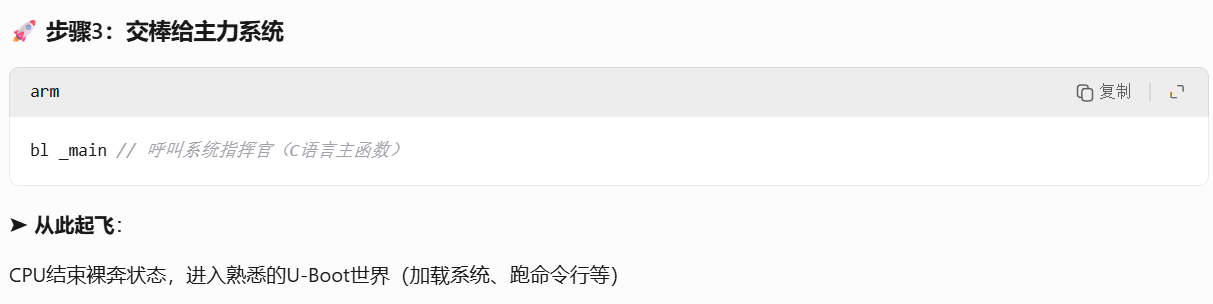

完成上面操作后， 会跳转到cpu_init_cp15和cpu_init_crit标号执行，最后转到_main函数去执行 。

bl cpu_init_cp15 // 医生检查CPU核心状态
bl cpu_init_crit // 检测心跳（时钟）、呼吸（内存）

我们一步一步进行分析，先看cpu_init_cp15标号处的代码：

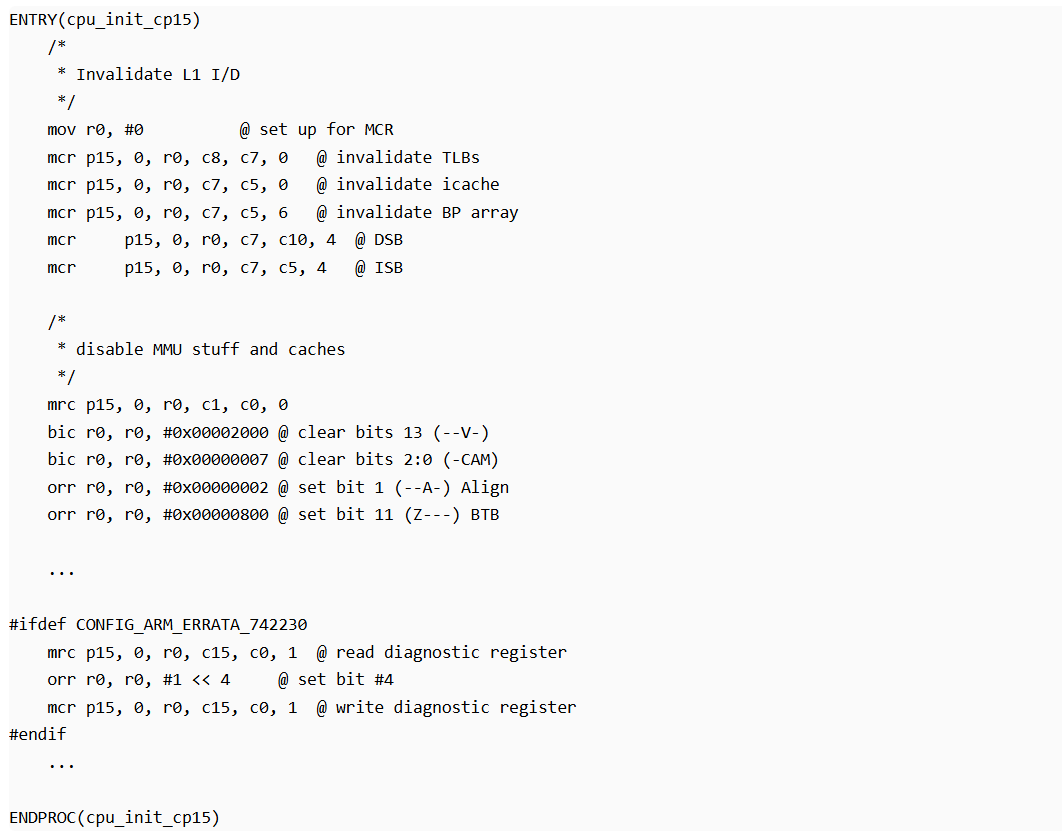

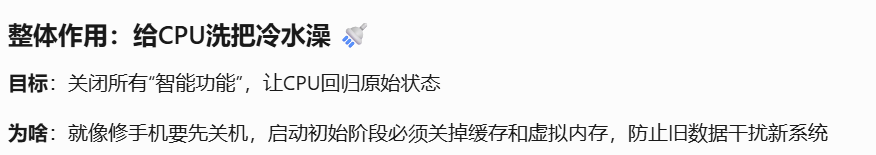

从代码的注释我们可以看出， 该标号处的代码主要完成关闭缓存、关闭虚拟内存MMU的作用 ，以及设置了diagnostic寄存器。



接着我们回到reset处的cpu_init_crit继续往下追踪：

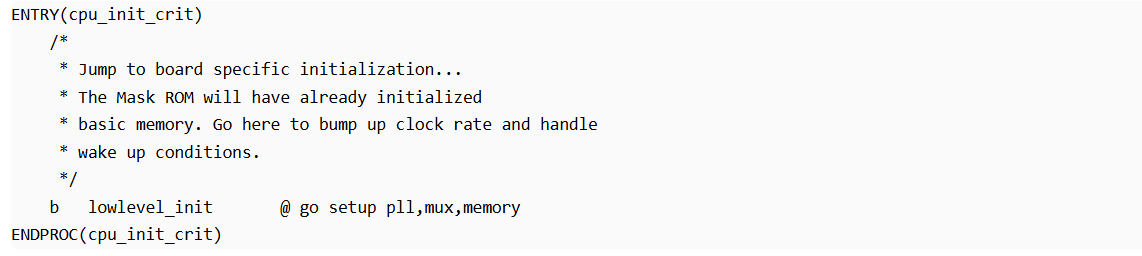

cpu_init_crit处的代码很简单，就是调用lowlevel_init进行初始化 。

由流程图和注释我们可以知道， lowlevel_init主要完成板级相关的一些初始化工作，如：时钟、内存、网卡、串口的初始化 。

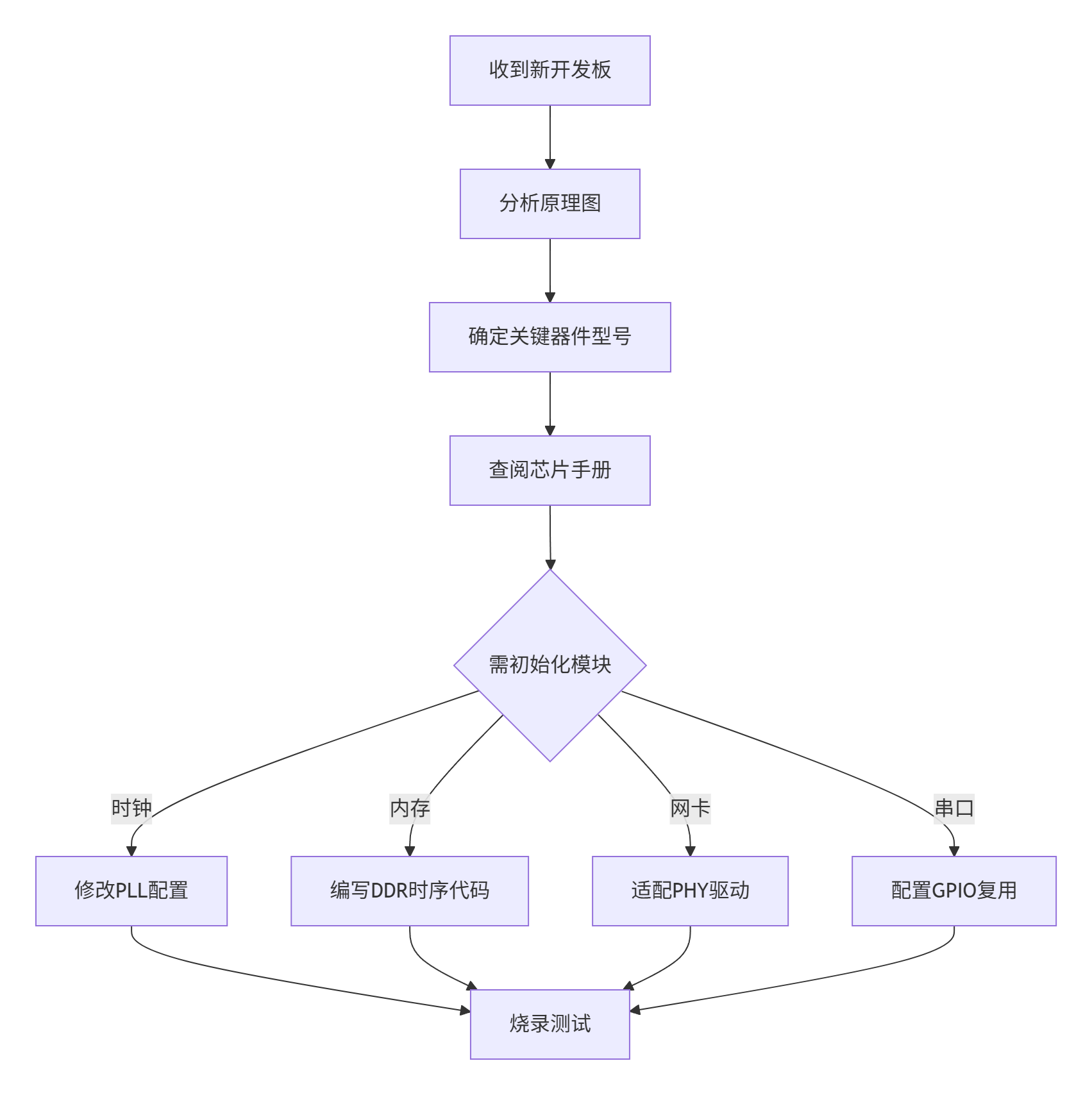

​BSP工程师（Board Support Package工程师）在移植U-Boot时通常需要编写或修改lowlevel_init.S文件，以适配具体硬件的外设初始化需求​​。



接着我们回到reset处的_main继续往下追踪。_main标号定义在文件arch/arm/lib/crt0.S里，可以通过arm-linux-nm和arm-linux-address2line进行定位。

下面我们对_main进行追踪：

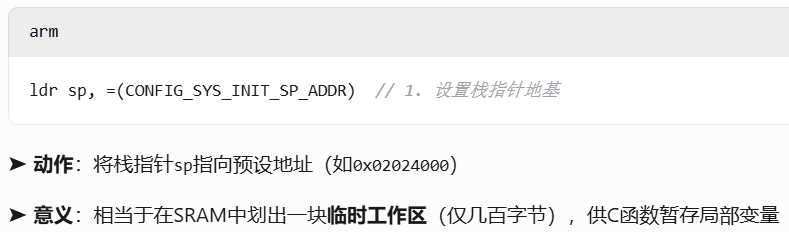

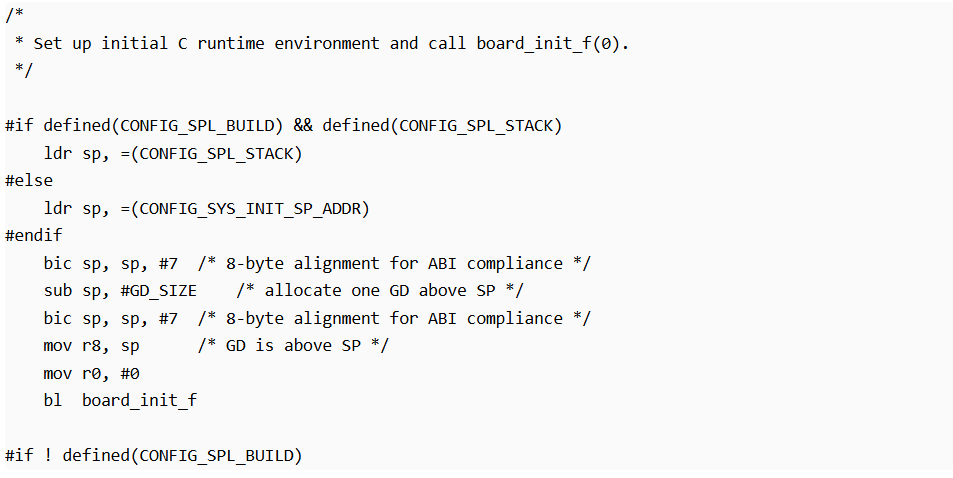

 从注释里我们可以看出， _main首先初始化了一下C的运行环境，接着调用board_init_f函数 。除此以外进行sp寄存器的设置，也就是第10行处的代码，还有在栈空间里为 GD 变量分配了内存。

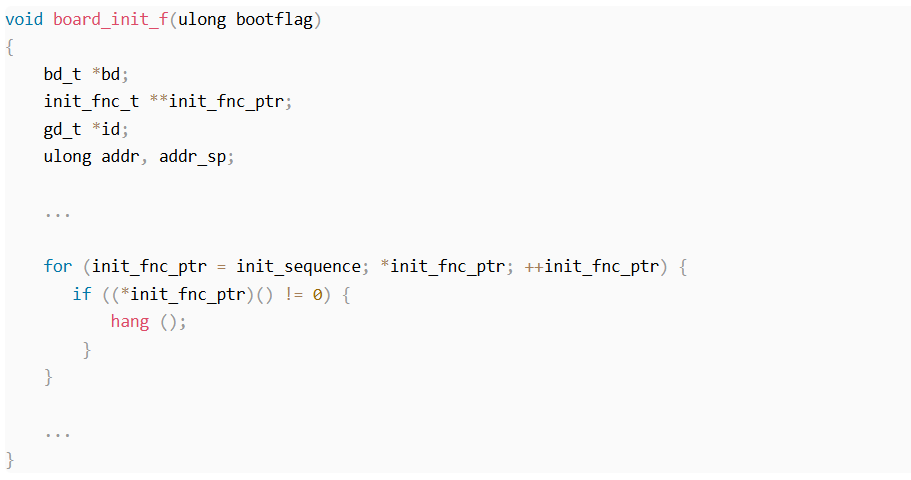

接着我们继续追踪board_init_f：

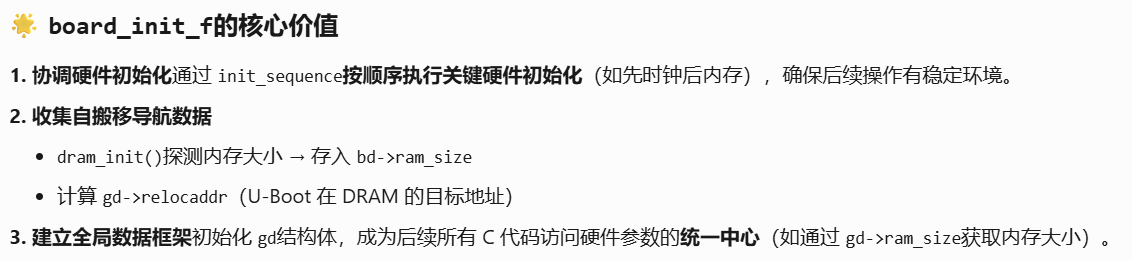

其中有两个最重要的全局变量 bd_t *bd 和 gd_t *id 它们用于存储一些信息，这两个全局变量的存储空间就是在调用board_init_f之前已经在栈中进行分配了。

board_init_f主要完成两个工作，一是对 gd_t *id 进行初始化，二是它会调用一些列的函数（在第10行处的代码）完成一些列工作。 GD （也就是 gd_t *id ）主要是记录一些地址信息，用于后续的自搬移操作使用。

用自己的话总结：所以说bd是计算Uboot需要的内存大小，gd是规划uboot在DRAM中的目标地址，这两个变量都是在第board_init_f中进行定义的，所以说这个函数至关重要，因为只有进行了这个函数才可以进行下一步的uboot自搬移

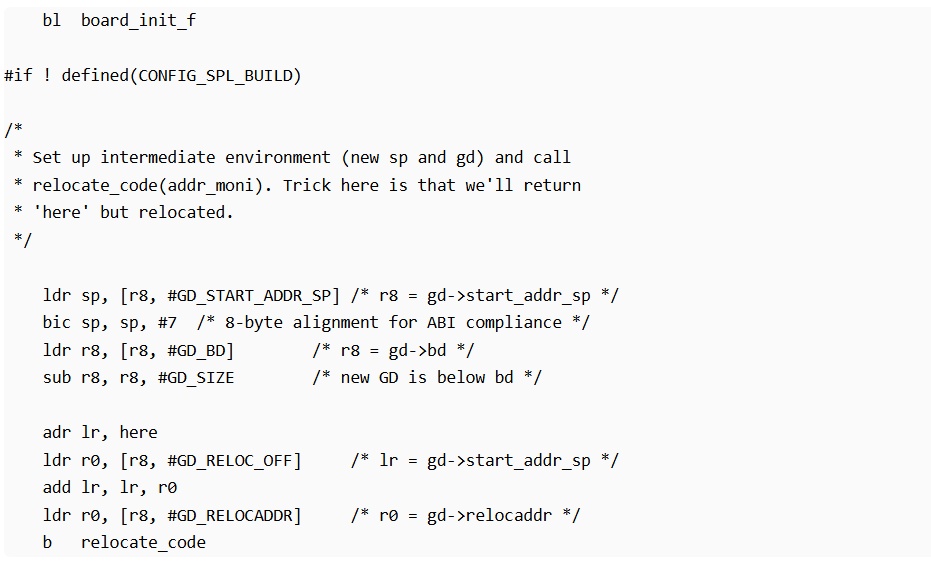

接着我们回到_main，接着board_init_f继续往下看：

在最后一行有一个 b relocate_code 跳转指令，从名字我们就可以知道，其完成的工作就是对代码进行自搬移操作，接着我们继续往下看：

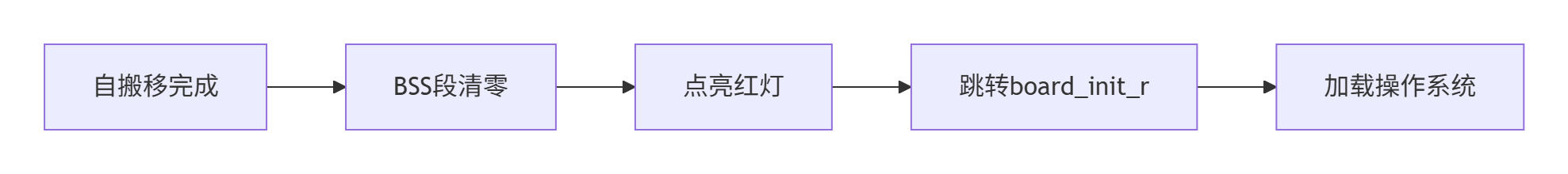

自搬移结束后，就准备进入C语言环境运行了。

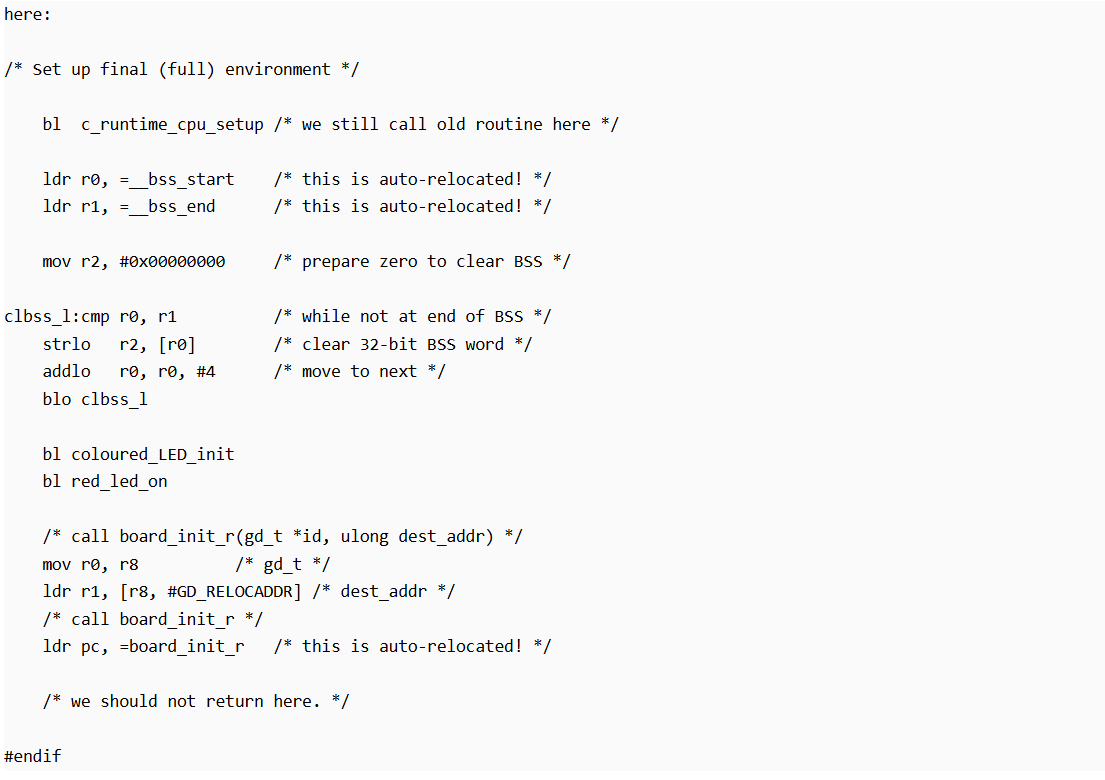

从注释中可以看到设置了bss段，也就是对bss段进行了清零，标号 clbss_l 标号处的循环代码。

之后就会通过board_init_r标号，跳转到C语言函数，我们继续追踪board_init_r：

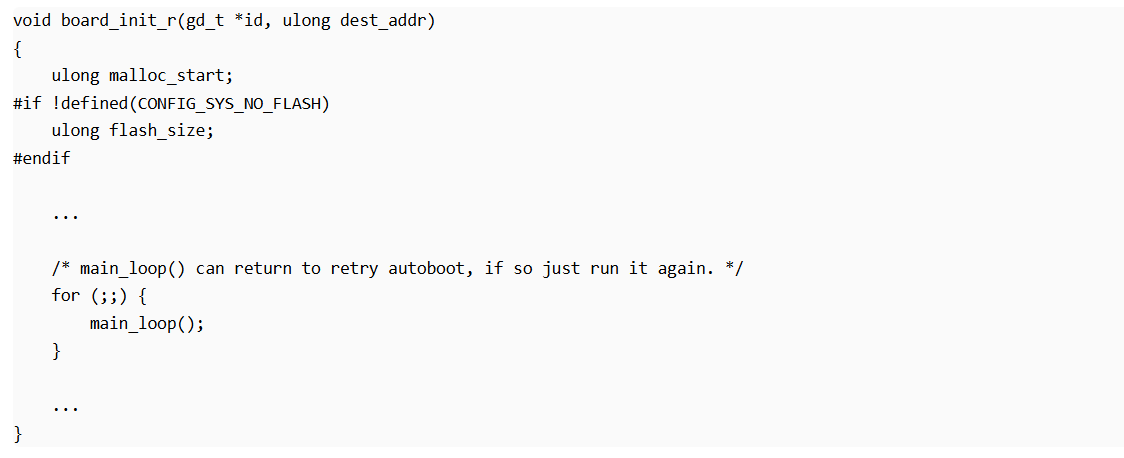

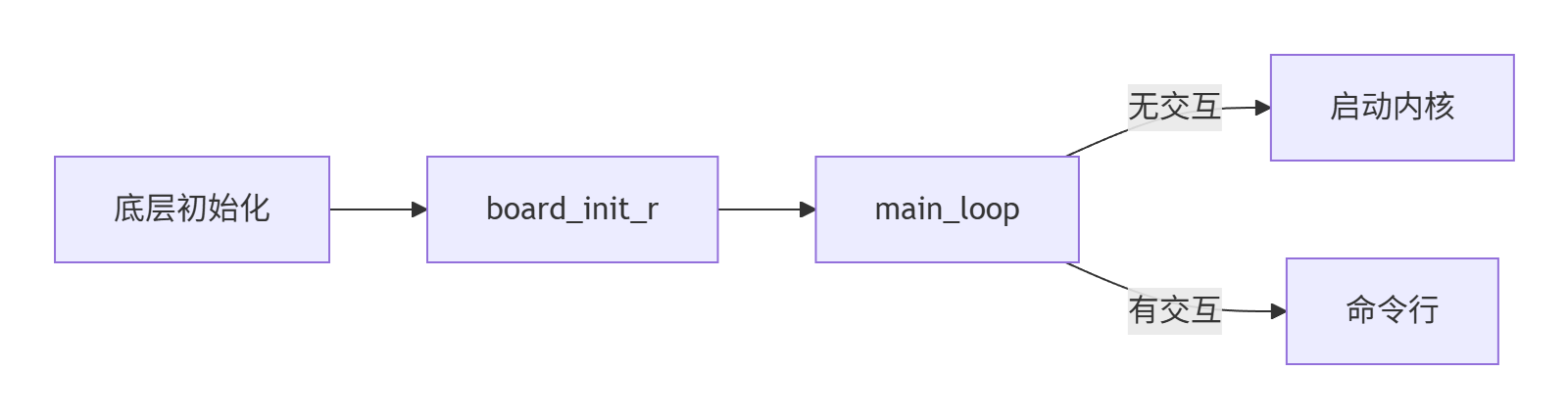

board_init_r会打印一些列的信息到串口，然后会进入main_loop()循环，main_loop会进行倒计时，如果此时按下回车就会进入uboot的shell交互界面，否则就会自动引导启动OS系统。

 总结



uboot的启动如下，假设我们使用SD卡进行启动：

  1. iROM会将SD卡内的BL1加载到iRAM中，然后将控制器交给BL1;

  2. BL1会将BL2以及填充，一共16K的代码，加载到iRAM中；

    uboot由两部分组成，一部分是SPL完成硬件相关操作，另一部分是uboot代码。

  3. 接着SPL部分会将uboot代码加载DRAM之中，此时uboot位于DRAM的内存地址0x43E00000处；

  4. uboot加载需要加载Linux系统的uImage到内存，一般加载到0x4008000处，为了防止把uboot自己给覆盖了，所以uboot还需要进行一次自搬移操作；

  5. 然后CPU跳转新的uboot地址执行，这时我们就能看到串口打印一些列控制信息了。

一、嵌入式系统启动流程精要

1. ​​芯片级启动（iROM阶段）​​
  • ​​硬件基础​​：
    • iROM固化64KB代码（厂商提供）
    • 通过拨码开关选择启动介质（SD/eMMC/NAND等）
  • ​​核心任务​​：
    • 加载BL1（SPL/U-Boot头部）到SRAM
    • 移交执行权：PC指针跳转至SRAM入口
2. ​​SRAM阶段（BootLoader初始化）​​
  • ​​关键操作​​：
    • 时钟/内存控制器初始化（使能DRAM）
    • 串口初始化（建立调试通道）
    • 加载完整U-Boot到DRAM
  • ​​空间限制​​：
    • SRAM仅256KB → 仅存放核心初始化代码
3. ​​DRAM阶段（操作系统引导）​​
  • ​​两阶段过渡​​：
    1. U-Boot自搬移（避免被内核覆盖）
    2. 设备树/内核加载到DRAM
  • ​​终点​​：移交控制权给Linux内核

​​启动流程关键函数​​

​​函数​​ 执行位置 核心职责 技术亮点
​​start.S​​ SRAM 关中断/SVC模式/关MMU 协处理器操作（mcr/mrc）
​​lowlevel_init.S​​ SRAM 时钟/内存/串口初始化 BSP工程师定制点
​​board_init_f()​​ SRAM 规划自搬移地址（gd/br结构体） 栈空间预分配技术
​​relocate_code()​​ SRAM→DRAM 代码自搬移+地址重定位 动态修正函数指针
​​board_init_r()​​ DRAM 初始化网卡/存储/加载内核 无限循环容错设计

至此uboot的启动流程大致分析就结束了。
