蓝桥杯嵌入式赛道新手教程-第一节-LED部分

一、LED部分介绍

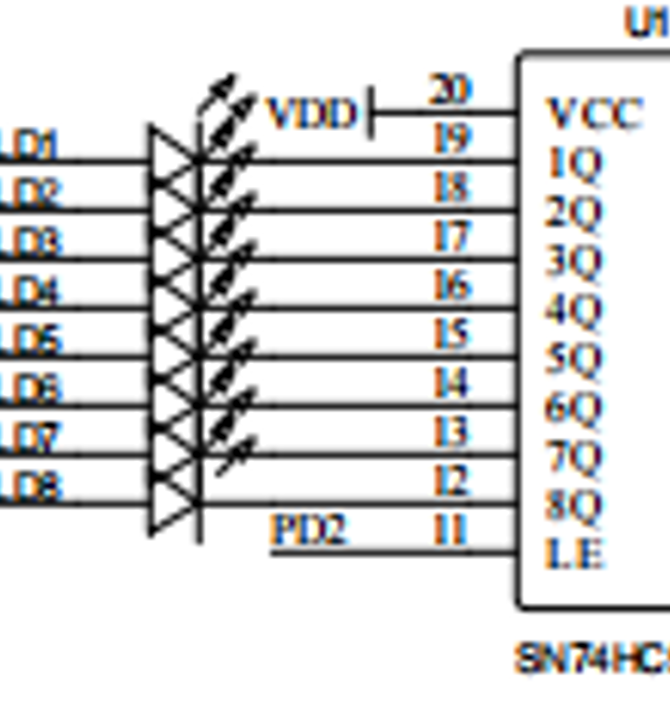

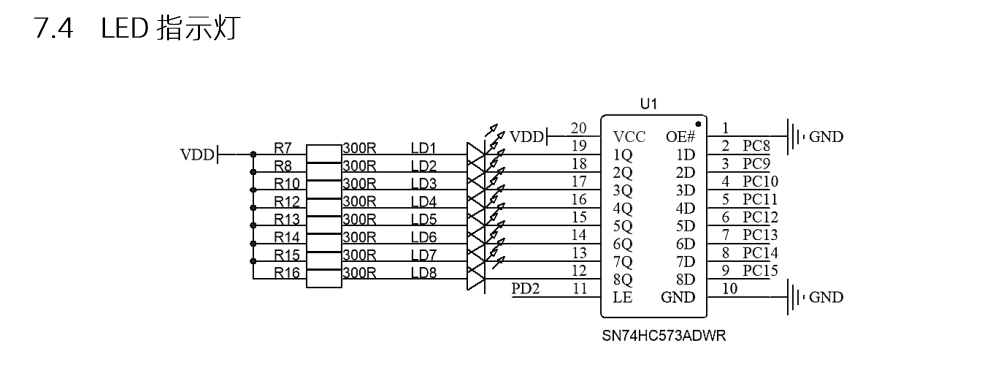

• 这是LED部分的原理图

我们可以清晰的看到LED的阳极接到了VDD，阴极接到了这个所谓"SN74HC573"的不知名芯片
(所以可以得到我们需要点亮LED灯时需要给引脚输出低电平，熄灭LED灯则反之)
那么这个芯片是什么呢？有什么作用呢？它的1Q-8Q与1D-8D有什么作用呢？

1.SN74HC573

通过进行了解我们学习到

引脚名称	功能描述
D0-D7	数据输入引脚
Q0-Q7	数据输出引脚
LE	锁存使能（高电平透明传输）
OE	输出使能（低电平激活输出）
GND	接地
VCC	电源（2V-6V

SN74HC573 是一款高速 CMOS 逻辑器件，属于八路透明锁存器（Octal D-Type Transparent Latch）
采用3态输出。其典型应用包括数据缓冲、寄存器存储和总线驱动。
读者：？？？说了这么半天这个玩意怎么用啊！！我又不是来了解它的前世今生
我：那我们直接一个锁脖！提到它的↓
锁存功能：通过锁存使能（LE）引脚控制数据输入（D）到输出（Q）的透明传输或锁存。

说白了就是当我们的 PC8 - PC15 的信号输出到 74HC573 后并没有直接施加到LED上！
74HC573它就像是一个"保安" 直接跟我们要 “过路费” 还严格要求我们 “过路费” 必须交到 LE 的 “桌子上” 才可以给我们 “放行”
当我们去缴费时，LE 特别的挑剔要求我们 今天 白天(高电平)转1块 ，晚上(低电平)转0块 才可以让我通行，我们区区牛马！哪敢说话！直接缴费！避免爆炸！（观察到LE引脚是连接到PD2的，没观察到的现在做10个俯卧撑）

总结:使能PD2，配置默认低电平，即低电平时锁存数据，高电平时不锁存（即更新）数据
PD2锁存器的作用：引脚复用，解决与LCD引脚冲突的问题

说完了大概的驱动方式(其实说的特别抽象ovo)，我们直接进入代码的编写以及配置内容。

2.驱动代码

led.c

#include "led.h"

void LED_set(unsigned char ucled)
{
	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_All,GPIO_PIN_SET);//熄灭所有灯
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);

	HAL_GPIO_WritePin(GPIOC,ucled<<8,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}

led.h

#ifndef _LED_H_
#define _LED_H_

#include "main.h"

void LED_set(unsigned char ucled);


#endif

3.知其然知其所以然

在学习过程中，我们更希望知其然并知其所以然，我们在下面开始说一说为什么代码要这么写！
由上面的内容可知

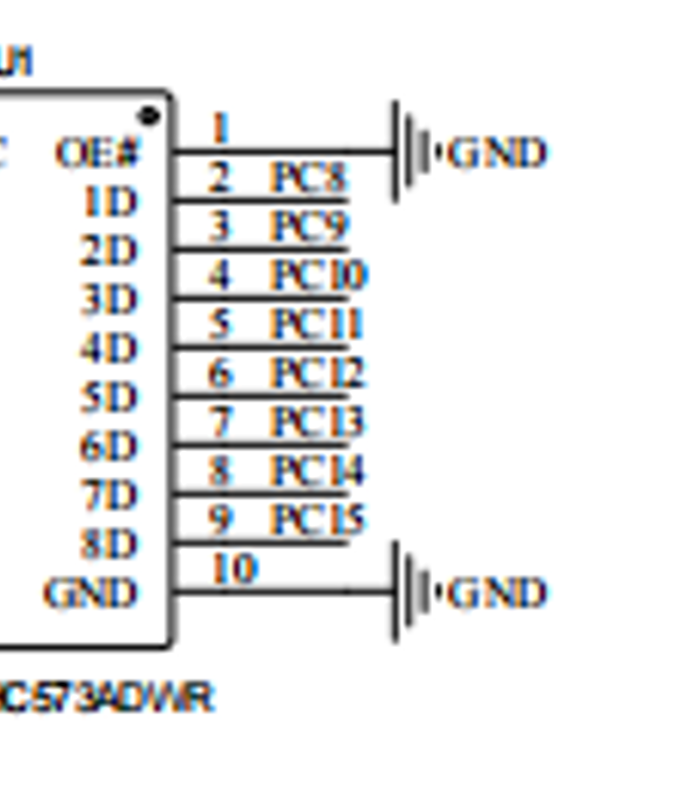

我们的LED的控制是由MCU的PC8-PC15输出到74HC573进行锁存
我们在进行由MCU的PD2引脚进行74HC573的LE引脚的控制
即可实现LED的点亮以及熄灭
那么这一句话为什么要这样写呢？
HAL_GPIO_WritePin(GPIOC,ucled<<8,GPIO_PIN_RESET);

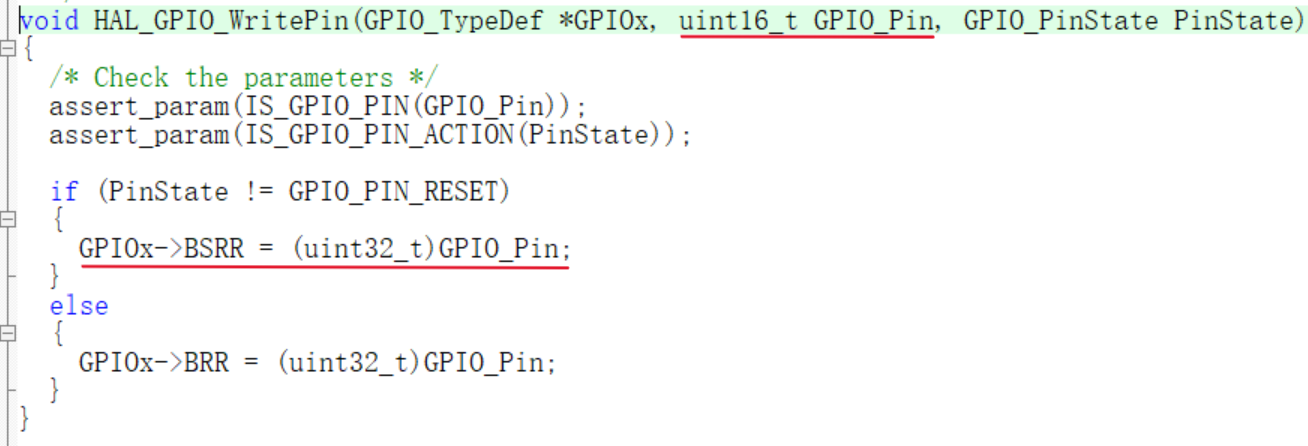

让我们先分析HAL_GPIO_WritePin()函数的功能

GPIOx：GPIO 端口指针（如GPIOA），指定要操作的 GPIO 端口。
GPIO_Pin：要操作的引脚（如GPIO_PIN_0），可以是单个引脚或多个引脚的组合（通过位或|操作）。
PinState：引脚状态，枚举类型，取值为GPIO_PIN_SET（高电平）或GPIO_PIN_RESET（低电平）。

介绍完了函数的参数我们进入函数语句

assert_param(IS_GPIO_PIN(GPIO_Pin));
assert_param(IS_GPIO_PIN_ACTION(PinState));

通过assert_param宏检查参数合法性：确保GPIO_Pin是有效的引脚定义，PinState是合法的状态（只能是SET或RESET）。

进入到if语句中进行分析

if (PinState != GPIO_PIN_RESET)  // 若状态为高电平（SET）
{
    GPIOx->BSRR = (uint32_t)GPIO_Pin;
}

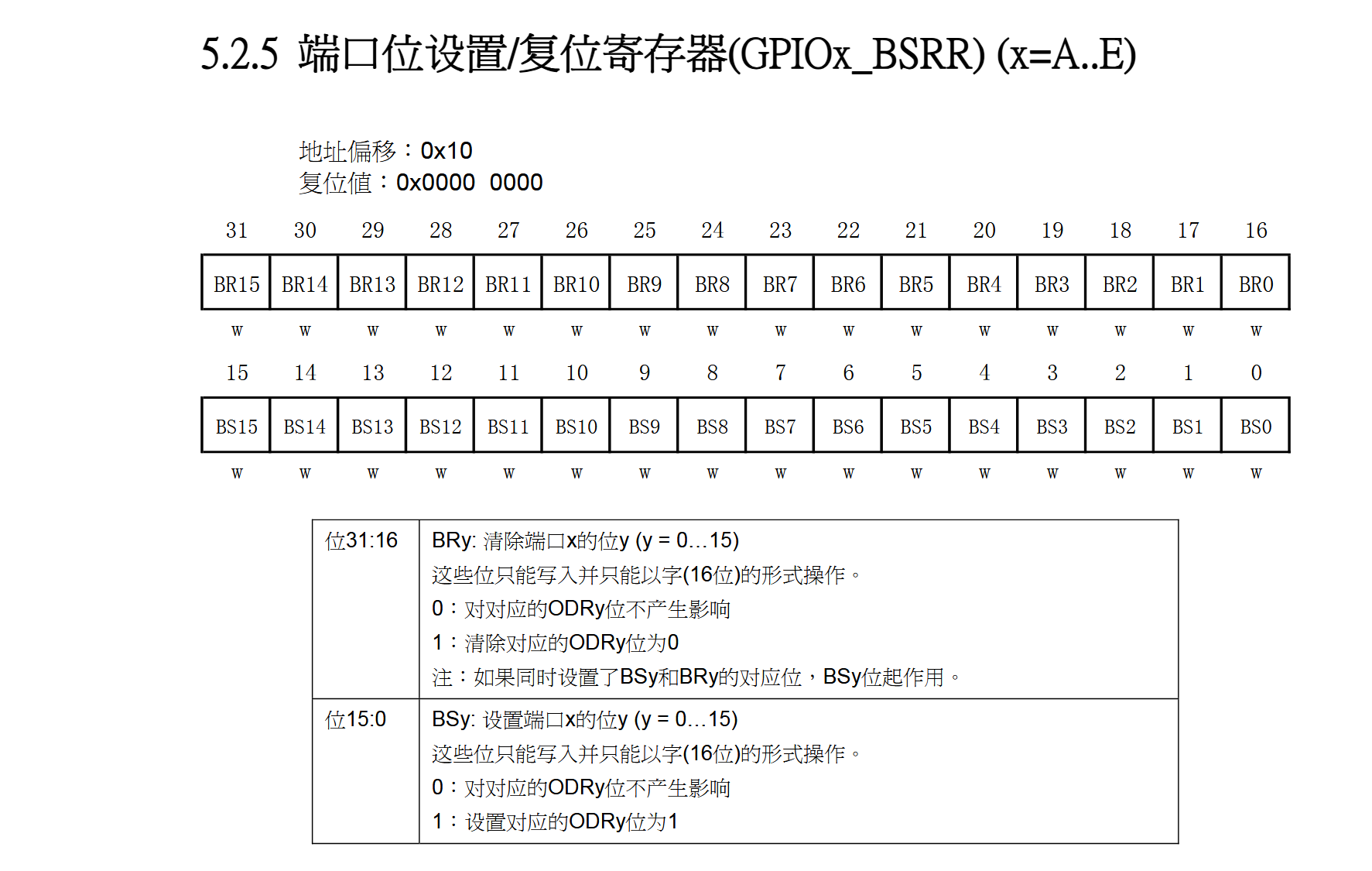

BSRR是 GPIO 端口的 “位设置 / 复位寄存器”（32 位）
低 16 位用于“置位”（Set）：当某一位写1时，对应的引脚输出高电平（写0无效果）。如图所示

这是else语句

else  // 若状态为低电平（RESET）
{
    GPIOx->BRR = (uint32_t)GPIO_Pin;
}

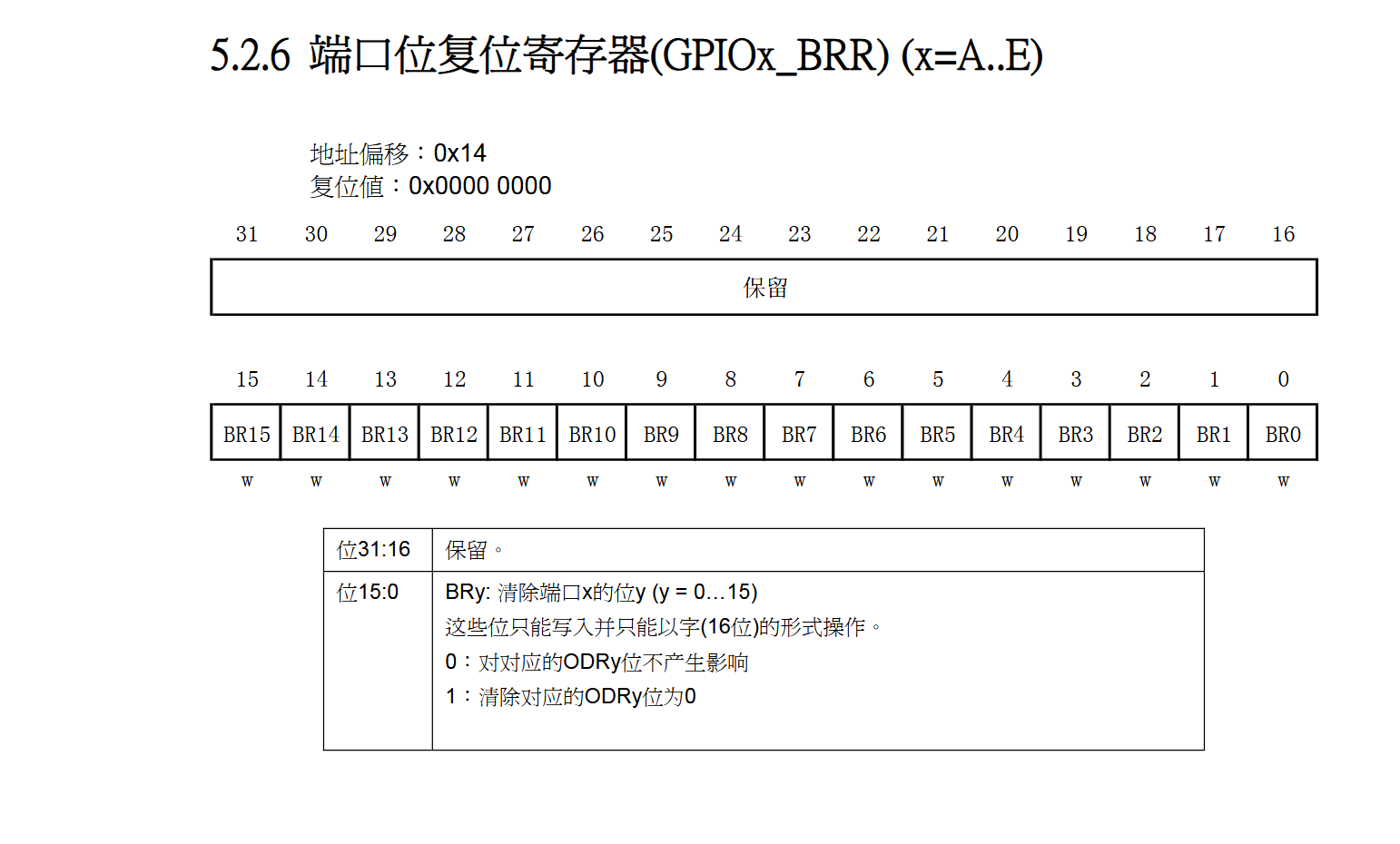

BRR是 GPIO 端口的 “位复位寄存器”（32 位），低 16
位用于“复位”（Reset）：当某一位写1时，对应的引脚输出低电平（写0无效果）。

我们通过设置好PC端口的BSRR与BRR即可实现对PC0-PC15的引脚电平输出控制(高/低电平)
再回到这条语句

HAL_GPIO_WritePin(GPIOC,ucled<<8,GPIO_PIN_RESET);

为什么要让变量ucled左移8位呢？
第一点:因为我们的LED的引脚只使用了PC8-PC15这些高位的引脚。
第二点:如果我们一个一个引脚的控制会不会有点麻烦呢？不如我们直接对这些高位进行控制吧，那怎么控制呢我们直接进行左移操作！
以我们点亮第一个LED（PC8）为例~~~

定 ucled = 0x01
当我们输入HAL_GPIO_WritePin(GPIOC,ucled<<8,GPIO_PIN_RESET);
左移也逃不过我们小伙伴的火眼金睛，那么0x01左移8位是多少呢，说得好是0x100！
如下图所示即为GPIO_PIN_8，我们就控制了PC端口的8号引脚，在通过PD2进行锁存、输出即可控制LED灯
其他内容由小伙伴们自己去发掘~~~~~~~~~~~~~

#define GPIO_PIN_0                 ((uint16_t)0x0001)  /* Pin 0 selected    */
#define GPIO_PIN_1                 ((uint16_t)0x0002)  /* Pin 1 selected    */
#define GPIO_PIN_2                 ((uint16_t)0x0004)  /* Pin 2 selected    */
#define GPIO_PIN_3                 ((uint16_t)0x0008)  /* Pin 3 selected    */
#define GPIO_PIN_4                 ((uint16_t)0x0010)  /* Pin 4 selected    */
#define GPIO_PIN_5                 ((uint16_t)0x0020)  /* Pin 5 selected    */
#define GPIO_PIN_6                 ((uint16_t)0x0040)  /* Pin 6 selected    */
#define GPIO_PIN_7                 ((uint16_t)0x0080)  /* Pin 7 selected    */
#define GPIO_PIN_8                 ((uint16_t)0x0100)  /* Pin 8 selected    */
#define GPIO_PIN_9                 ((uint16_t)0x0200)  /* Pin 9 selected    */
#define GPIO_PIN_10                ((uint16_t)0x0400)  /* Pin 10 selected   */
#define GPIO_PIN_11                ((uint16_t)0x0800)  /* Pin 11 selected   */
#define GPIO_PIN_12                ((uint16_t)0x1000)  /* Pin 12 selected   */
#define GPIO_PIN_13                ((uint16_t)0x2000)  /* Pin 13 selected   */
#define GPIO_PIN_14                ((uint16_t)0x4000)  /* Pin 14 selected   */
#define GPIO_PIN_15                ((uint16_t)0x8000)  /* Pin 15 selected   */
#define GPIO_PIN_All               ((uint16_t)0xFFFF)  /* All pins selected */
