一、学习路径规划

（一）基础理论阶段（1-2 周）

1. 模拟电子技术基础复习

• 重点掌握运算放大器原理、RC 滤波电路、电桥电路等基础电路
• 理解分压原理、信号放大与电平转换的基本方法

     2.数字电路基础补充

• 学习 ADC 模数转换的基本原理：采样、保持、量化、编码四个步骤
• 掌握奈奎斯特采样定理及其在实际工程中的应用

     3.STM32 ADC 模块原理学习

• 阅读 STM32 数据手册中 ADC 部分，了解 ADC 的主要特性参数
• 学习 STM32 ADC 的工作模式：独立模式、扫描模式、连续转换模式等
• 理解 ADC 分辨率、采样率、参考电压等关键指标对采集精度的影响

（二）实践操作阶段（2-3 周）

1. 开发环境搭建

• 安装 STM32CubeIDE 或 Keil MDK 开发环境
• 配置 STM32CubeMX 工具，掌握基本的工程创建流程

    2.硬件平台准备

• 准备 STM32 开发板（推荐 STM32F103 或 STM32F4 系列）
• 配备基本的信号源和测量工具：函数发生器、万用表、示波器

    3.基础实验操作

• 完成单个 ADC 通道的配置与数据采集实验
• 实现 ADC 多通道轮流采集功能
• 学习使用不同的触发方式：软件触发、定时器触发、外部中断触发

（三）进阶提高阶段（3-4 周）

1. 硬件设计与优化

• 设计简单的信号调理电路，包括滤波、放大、电平转换
• 学习 PCB 设计中模拟部分的布局布线原则
• 实践模拟地与数字地的分离技术

    2.数据处理算法实现

• 实现多种数字滤波算法：均值滤波、中值滤波、滑动平均滤波
• 学习 ADC 误差分析与校准方法
• 掌握实际工程中的数据处理与转换技巧

    3.综合项目实践

• 完成温度采集系统设计与实现
• 尝试压力、湿度等其他物理量的采集系统开发
• 实现多通道同步采集系统

二、核心知识要点详解

（一）ADC 基础原理深入理解

1. 采样定理的工程应用

• 实际应用中，为保证信号还原质量，通常取采样频率为信号最高频率的 3-5 倍
• 示例：采集音频信号（最高频率 20kHz），采样频率应设置为 80kHz 以上

    2.量化误差计算

• 12 位 ADC 的量化单位：\(Q = V_{ref}/4096\)
• 量化误差范围：\(\pm Q/2\)
• 示例：3.3V 参考电压下，量化单位为 0.805mV，量化误差约为 ±0.4mV

（二）STM32 ADC 关键特性

1. ADC 通道与引脚对应关系

• 以 STM32F103 为例，ADC1 通道 0 对应 PA0 引脚，通道 1 对应 PA1 引脚，依此类推
• 不同 STM32 型号的 ADC 通道与引脚映射关系可能不同，需查阅对应数据手册

    2.采样时间与转换速度的关系

• 采样时间设置：ADC_SAMPLETIME_71CYCLES_5 表示采样时间为 71.5 个时钟周期
• 转换时间计算：转换时间 = 采样时间 + 12.5 个时钟周期（12 位转换）
• 示例：时钟频率为 14MHz 时，采样时间 71.5 周期约为 5.1us，总转换时间约为 6.0us，采样率约为 167kHz

（三）HAL 库编程核心技巧

1. ADC 初始化流程优化

// 优化后的ADC初始化函数

void MX_ADC1_Init(void)

{

ADC_ChannelConfTypeDef sConfig = {0};

// ADC基础配置

hadc1.Instance = ADC1;

hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4; // 时钟分频设置

hadc1.Init.Resolution = ADC_RESOLUTION_12B; // 12位分辨率

hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT; // 数据右对齐

hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE; // 禁用扫描模式（单通道）

hadc1.Init.EOCSelection = ADC_EOC_SEQ_CONV; // 转换序列结束标志

hadc1.Init.ContinuousConvMode = ENABLE; // 连续转换模式

hadc1.Init.NbrOfConversion = 1; // 转换通道数

hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START; // 软件触发

hadc1.Init.DMAContinuousRequests = DISABLE; // 禁用DMA请求

hadc1.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN; // 溢出处理方式

if (HAL_ADC_Init(&hadc1) != HAL_OK)

{

Error_Handler();

}

// 通道配置

sConfig.Channel = ADC_CHANNEL_10; // 选择通道10（PA0）

sConfig.Rank = ADC_RANK_CHANNEL_NUMBER; // 通道排名

sConfig.SamplingTime = ADC_SAMPLETIME_71CYCLES_5; // 采样时间设置

sConfig.Offset = 0; // 偏移量设置

if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)

{

Error_Handler();

}

}

2.高效数据采集方法

// 带数字滤波的数据采集函数

uint16_t Get_ADC_Value_Filtered(void)

{

uint32_t adc_sum = 0;

uint16_t adc_buffer[10] = {0};

uint8_t i, j, temp;

// 采集10个数据

for(i = 0; i < 10; i++)

{

HAL_ADC_Start(&hadc1);

if(HAL_ADC_PollForConversion(&hadc1, 100) == HAL_OK)

{

adc_buffer[i] = HAL_ADC_GetValue(&hadc1);

}

HAL_ADC_Stop(&hadc1);

}

// 中值滤波：排序

for(i = 0; i < 9; i++)

{

for(j = 0; j < 9 - i; j++)

{

if(adc_buffer[j] > adc_buffer[j+1])

{

temp = adc_buffer[j];

adc_buffer[j] = adc_buffer[j+1];

adc_buffer[j+1] = temp;

}

}

}

// 去掉最大值和最小值，取中间8个值的平均值

for(i = 1; i < 9; i++)

{

adc_sum += adc_buffer[i];

}

return (uint16_t)(adc_sum / 8);

}

三、实践项目指导

（一）基础项目：模拟电压采集显示系统

1. 项目需求

• 采集 0-3.3V 模拟电压信号
• 在 LCD 上实时显示电压值
• 精度要求达到 0.01V

    2.硬件设计

• 信号输入：通过电位器分压提供 0-3.3V 可调电压
• 显示模块：OLED 或 LCD1602
• 参考电压：使用 STM32 内部参考电压或外部高精度参考源

   3.软件实现

// 电压转换与显示函数

void Display_Voltage(void)

{

uint16_t adc_value;

float voltage;

char display_buffer[20];

// 获取ADC值

adc_value = Get_ADC_Value_Filtered();

// 转换为电压值（参考电压3.3V）

voltage = (float)adc_value * 3.3 / 4096;

// 格式化显示字符串

sprintf(display_buffer, "Voltage: %.2fV", voltage);

// 在LCD上显示

LCD_Clear();

LCD_SetCursor(0, 0);

LCD_PrintString(display_buffer);

}

（二）进阶项目：多通道温度采集系统

1. 系统架构

• 传感器：4 路 PT100 热电阻
• 信号调理：4 路电桥电路 + 仪表放大器
• 显示模块：LCD 触摸屏
• 通信接口：USB 或蓝牙，用于数据上传

   2.温度计算优化

// 改进的温度计算函数（考虑线性补偿）

float Calculate_Temperature(uint16_t adc_value, uint8_t channel)

{

float voltage, resistance, temperature;

float A = 3.9083e-3, B = -5.775e-7;

float compensation = 0;

// 根据通道选择不同的补偿系数（考虑通道差异）

switch(channel)

{

case 0: compensation = 0.1; break;

case 1: compensation = 0.2; break;

case 2: compensation = 0.15; break;

case 3: compensation = 0.05; break;

default: compensation = 0;

}

// 计算电压和电阻

voltage = (float)adc_value * 3.3 / 4096;

resistance = 100 * voltage / (3.3 - voltage);

// 计算温度（使用二次方程求根公式）

temperature = (-A + sqrt(A*A - 4*B*(1 - resistance/100))) / (2*B);

// 加入补偿

temperature += compensation;

return temperature;

}

四、学习资源推荐

（一）硬件资源

1. 开发板

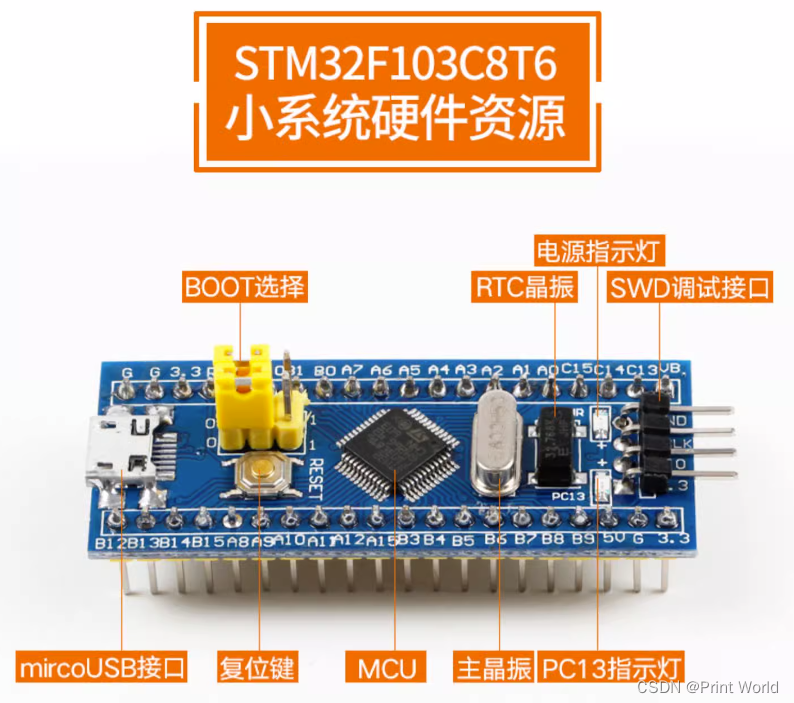

• STM32F103C8T6 开发板（入门级，性价比高）
• STM32F407VET6 开发板（进阶型，功能更强大）

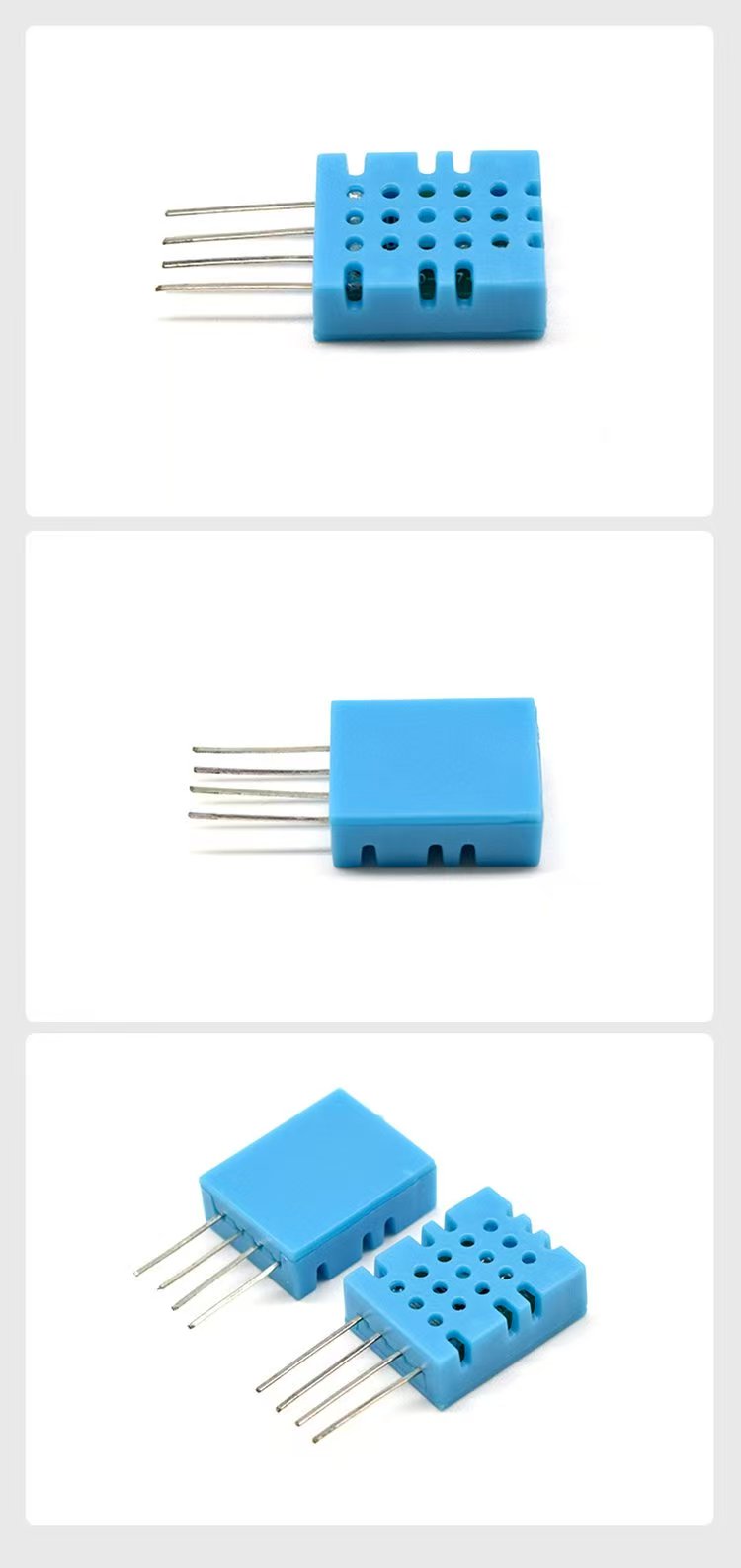

   2.传感器套件

• 模拟传感器套件（包含温度、压力、湿度等传感器）
• PT100 热电阻及调理电路模块

（二）软件资源

1. 开发工具

• STM32CubeMX（图形化配置工具）
• STM32CubeIDE（集成开发环境）
• Keil MDK（经典嵌入式开发工具）



   2.参考代码

• STM32 官方 HAL 库例程
• STM32Cube_FW_F1 固件库（针对 F1 系列）
• 开源项目中的 ADC 应用代码（如 GitHub 上的相关项目）

（三）学习资料

1. 书籍

• 《STM32 库开发实战指南》
• 《深入浅出 STM32》
• 《模拟电子技术基础》（童诗白）
• 《数字电子技术基础》（阎石）

    2.在线教程

• 慕课网：STM32 单片机原理及应用
• 哔哩哔哩：STM32 ADC 数据采集专题教程
• 博客园：STM32 开发系列博客（推荐关注嵌入式相关博主）

五、常见问题与解决方案

（一）硬件问题

1. 问题现象：ADC 采集值波动较大，不稳定

• 可能原因：电源纹波大、接地不合理、信号线受干扰
• 解决方案：
• 增加电源滤波电容，使用低纹波电源
• 优化接地设计，确保模拟地与数字地正确连接
• 缩短信号线长度，必要时使用屏蔽线

   2.问题现象：采集值与实际值偏差较大

• 可能原因：参考电压不准、信号调理电路误差、ADC 未校准
• 解决方案：
• 使用高精度参考源，并定期校准参考电压
• 检查信号调理电路参数，确保放大倍数正确
• 在程序中加入 ADC 校准函数，定期进行偏移校准

（二）软件问题

1. 问题现象：ADC 转换速度达不到预期

• 可能原因：时钟配置不正确、采样时间设置过长、程序中存在阻塞
• 解决方案：
• 检查 ADC 时钟分频设置，确保时钟频率足够
• 优化采样时间设置，在精度和速度间找到平衡
• 改用 DMA 方式传输数据，避免 CPU 阻塞

   2.问题现象：多通道采集时通道间干扰严重

• 可能原因：扫描模式配置不当、通道切换时间不足
• 解决方案：
• 合理配置扫描模式，确保通道切换时有足够的稳定时间
• 增加通道间的采样间隔，或使用独立的 ADC 模块进行采集
