学习STM32 定时器
微控制器内部集成了多种类型的定时器，这些定时器在嵌入式系统中扮演着重要角色，用于计时、延时、事件触发以及PWM波形生成、脉冲捕获等应用。中几个定时器的简单介绍：1. TIM1：这是一个高级定时器，不仅具备基本的定时中断功能，还拥有内外时钟源选择、输入捕获、输出比较、编码器接口以及主从触发模式等多种功能。这使得TIM1能够适用于各种复杂的应用场景，为开发者提供强大的时间控制和信号处理能力。2. TI
1. 定时器介绍
2.STM32 定时器的分类
STM32 系列（如 F1、F4、H7 等）的定时器根据功能复杂度可分为以下几类，不同系列的定时器数量和具体功能略有差异，但核心逻辑一致：
| 类型 | 典型型号（以 F1 为例） | 核心功能 | 适用场景 |
|---|---|---|---|
| 基本定时器 | TIM6、TIM7 | 16 位向上计数；仅支持定时中断；可触发 DAC 输出 | 简单定时（如周期性采样） |
| 通用定时器 | TIM2~TIM5、TIM9~TIM14 | 包含基本定时器所有功能；16/32 位计数（TIM2/TIM5 为 32 位）；支持定时、PWM、输入捕获、输出比较、触发 ADC | PWM 控制（LED、舵机）、测频 |
| 高级定时器 | TIM1、TIM8 | 包含通用定时器所有功能；额外支持互补 PWM、死区控制、刹车功能 | 电机驱动（如三相电机、步进电机） |
| 系统滴答定时器 | SysTick | 24 位向下计数；内核自带，简单定时 |

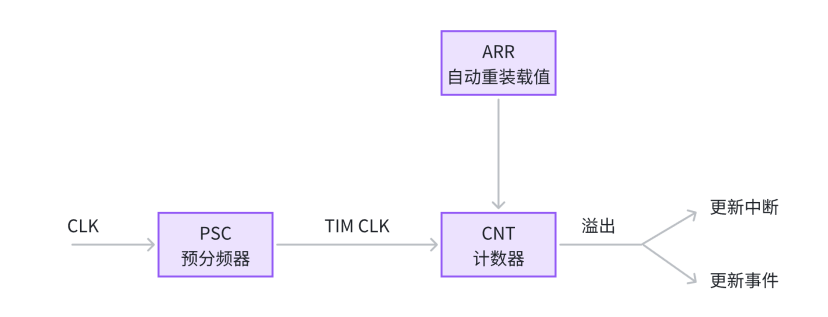

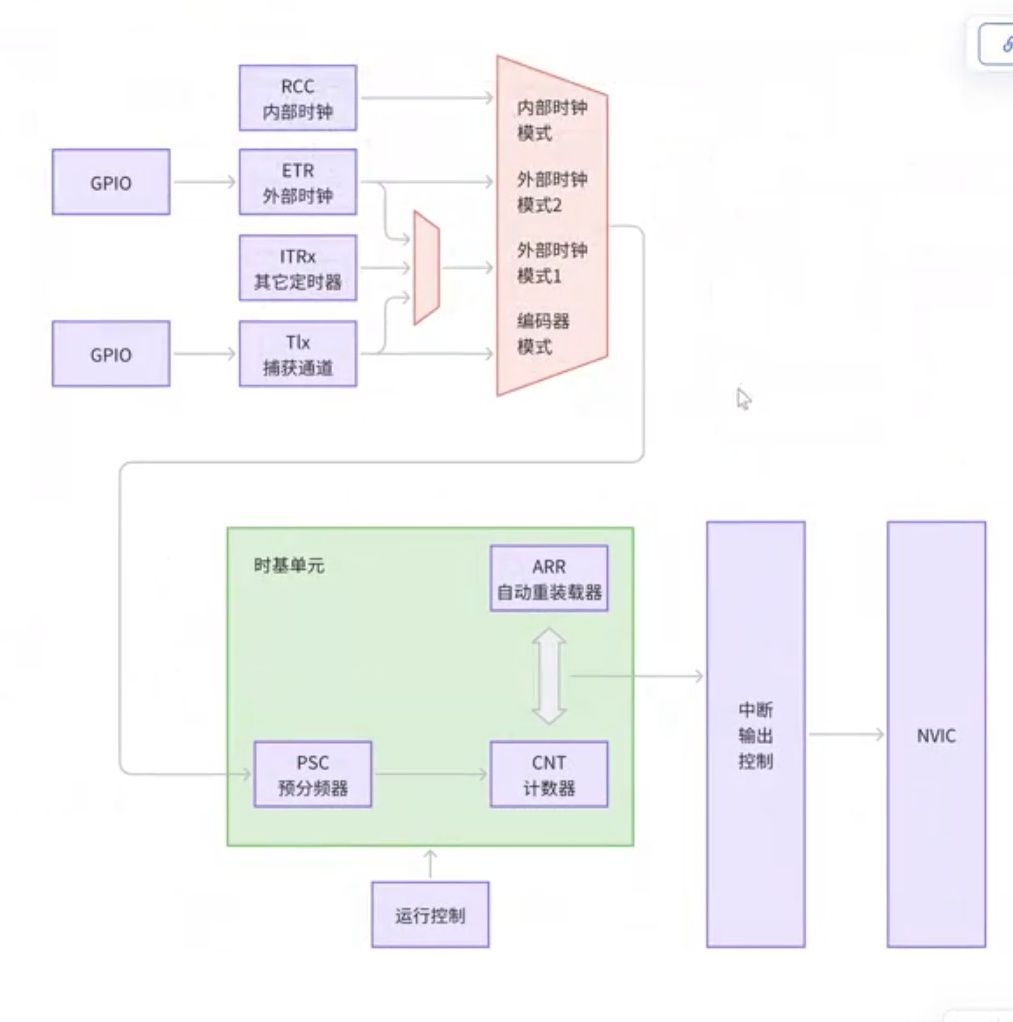

3、定时器核心工作原理
所有定时器的核心是计数器，通过时钟源驱动计数器递增 / 递减，配合预分频器和自动重装载机制实现精确计时：
-
时钟源：
定时器的计数时钟可来自内部（如 APB1/APB2 时钟）、外部引脚（如 TIMx_CHx）或其他定时器的触发信号（内部触发）。
例如：通用定时器默认使用内部时钟（APB1 时钟，F1 系列通常为 72MHz）。 -
预分频器（PSC）：
对时钟源进行分频，降低计数频率。公式：计数时钟频率 = 时钟源频率 / (PSC + 1)。
例：72MHz 时钟经 PSC=71 分频后，计数时钟为 1MHz（每 1μs 计数一次）。 -
计数器（CNT）：
按计数时钟频率递增 / 递减（基本定时器仅向上计数，高级定时器支持双向计数）。 -
自动重装载寄存器（ARR）：
存储计数最大值，当计数器值达到 ARR 时，触发 “更新事件”（可产生中断），并重置计数器（向上计数时）。
定时时间公式：定时时间 = (ARR + 1) * (PSC + 1) / 时钟源频率。
例：时钟源 72MHz，PSC=71，ARR=999 → 定时时间 = 1000 * 72 / 72,000,000 = 0.001 秒（1ms）。

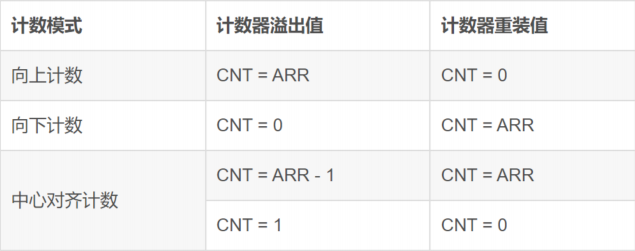

4.定时器计数模式

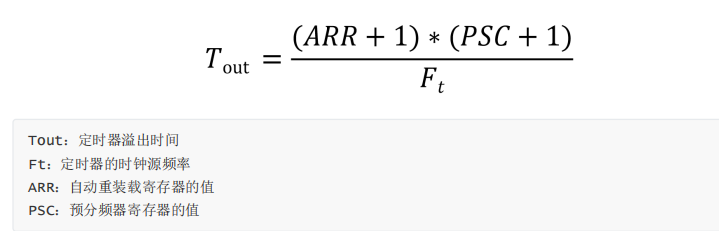

5. 定时器溢出时间计算

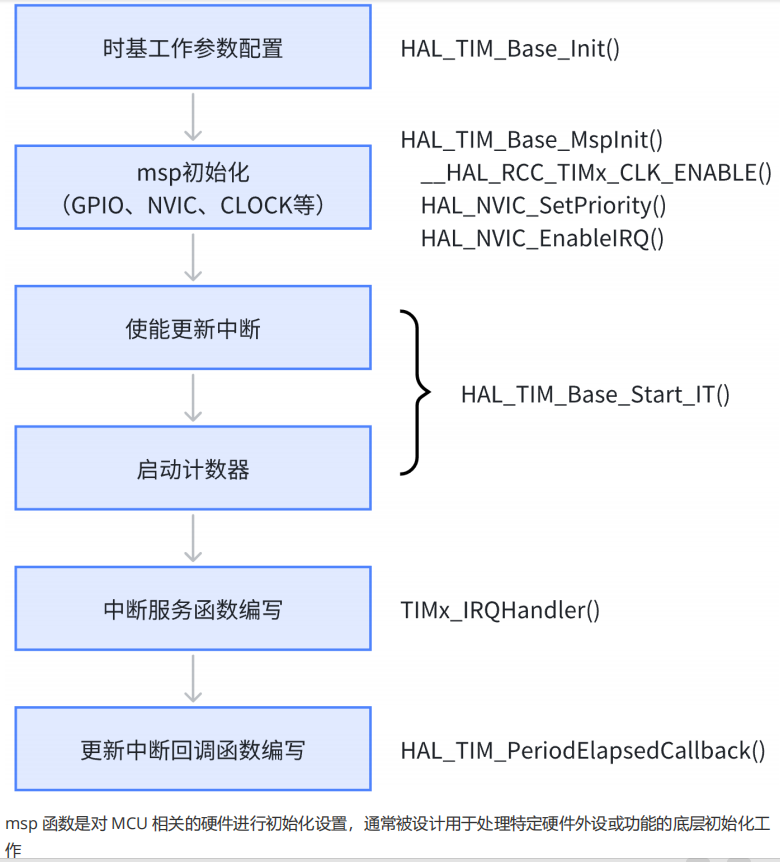

6. 定时器中断实验配置步骤

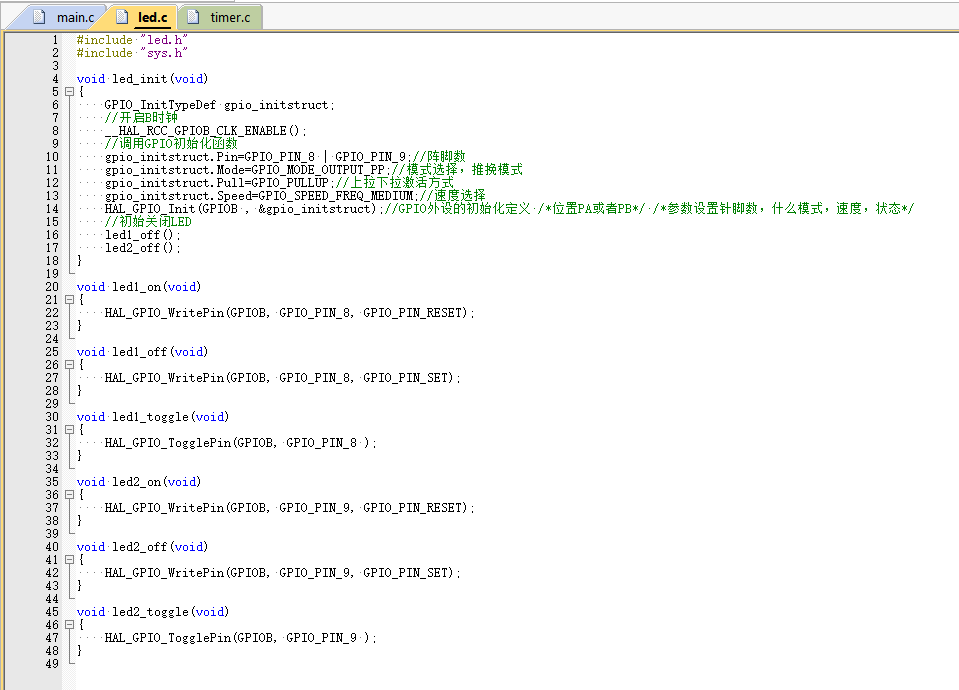

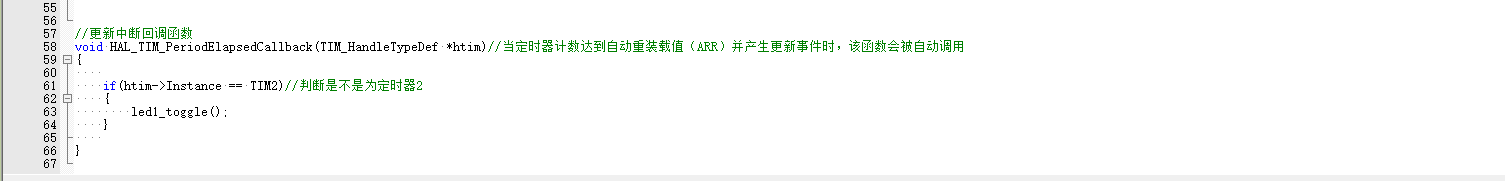

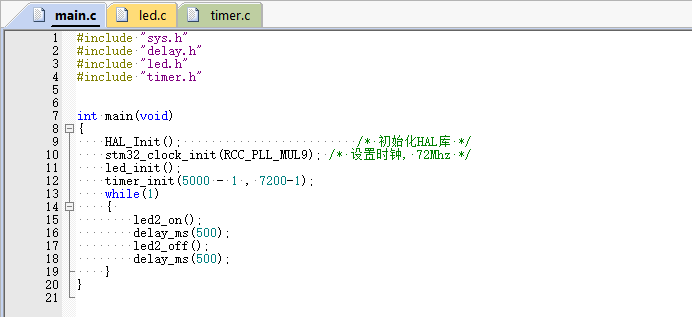

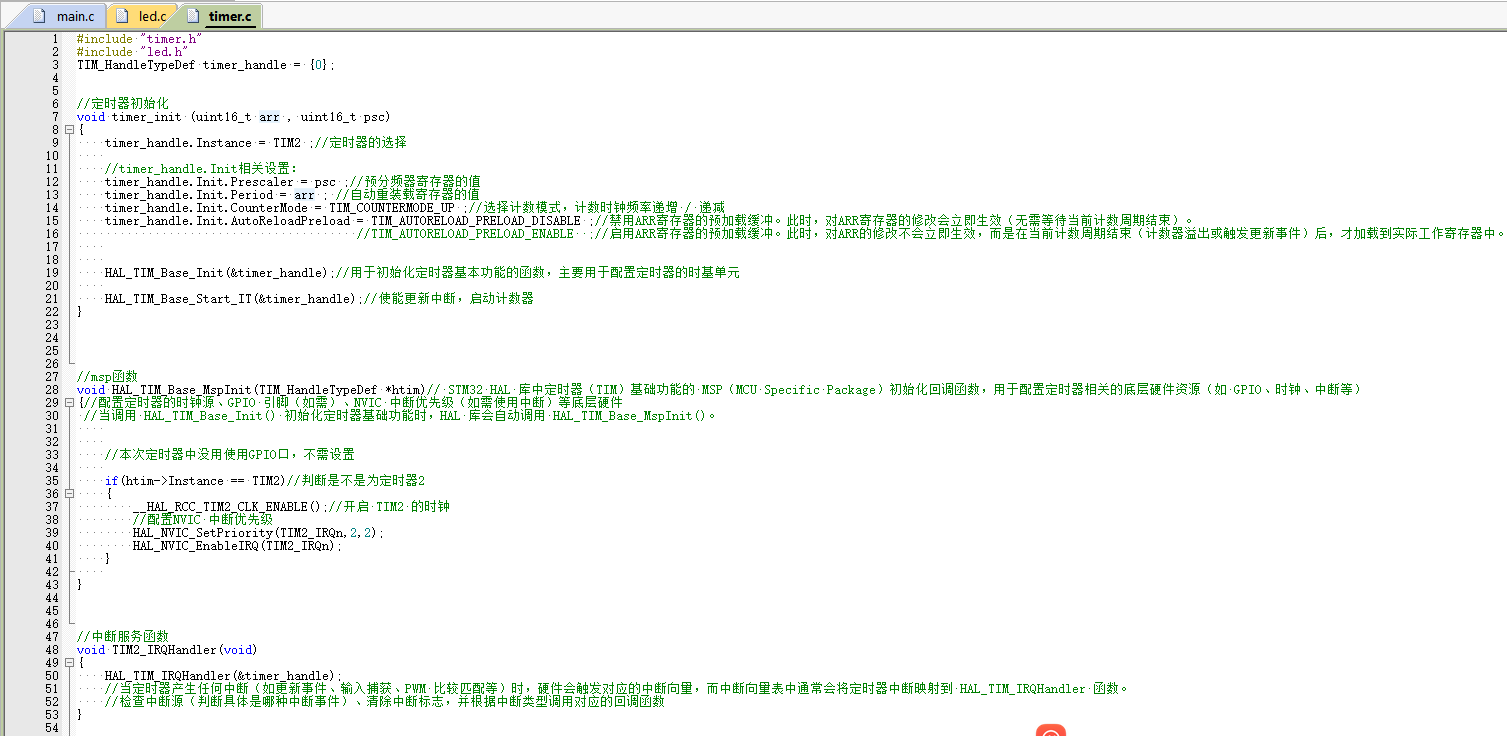

7.代码编写(定时器中断点灯)
