STM32温控风扇系统开发指南

STM32微控制器家族基于ARM Cortex-M处理器，具备高性能、低功耗的特点，并提供了丰富的外设接口，使其在嵌入式系统设计中颇具吸引力。不同的STM32系列针对不同的应用需求，例如STM32F1系列适用于成本敏感型应用，而STM32L系列则强调低功耗特性。

健康和谐男哥

1157人浏览 · 2025-08-24 09:53:22

健康和谐男哥 · 2025-08-24 09:53:22 发布

本文还有配套的精品资源，点击获取

简介：本项目使用STM32微控制器作为核心，集成温度传感器和PID控制算法实现精准温控。系统通过ADC读取传感器数据，利用PID计算调整PWM信号控制风扇速度，保障散热效率。附加LCD显示屏和键盘用于实时监测和手动设置，确保设备安全稳定运行。

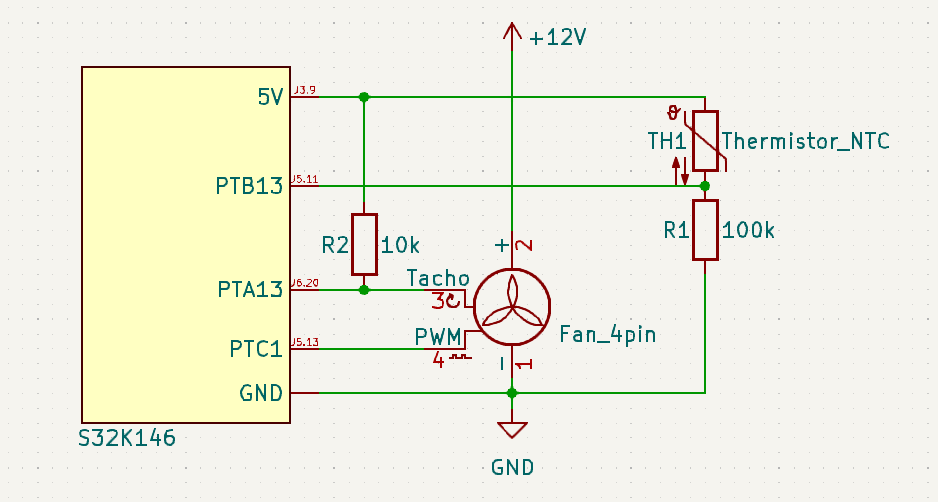

基于stm32的温控风扇

1. STM32微控制器应用与配置

STM32微控制器是STMicroelectronics开发的一系列32位ARM Cortex-M微控制器，广泛应用于工业控制、医疗设备、通信设备和消费类电子产品等领域。本章将介绍STM32微控制器的基本概念、特性以及如何进行基础配置。

1.1 STM32微控制器概述

1.2 STM32微控制器的关键特性

高性能处理器核心： 基于ARM Cortex-M系列处理器，具有不同的核心版本如M0、M3、M4和M7。
丰富的外设接口： 包含ADC、DAC、UART、I2C、SPI、CAN等多种通信协议接口。
低功耗模式： 支持多种睡眠和待机模式，有效降低系统功耗。

1.3 STM32微控制器的配置步骤

选择合适的开发环境： 例如Keil MDK-ARM、IAR Embedded Workbench或STM32CubeMX配置工具。
初始化项目： 使用STM32CubeMX生成初始化代码或手动配置时钟树、外设参数。
编写应用代码： 在项目中添加业务逻辑处理代码，例如处理传感器数据或驱动显示界面。
编译和调试： 完成代码编写后，编译生成固件，并通过调试工具加载到STM32微控制器上进行测试。

在此过程中，了解STM32的编程模型、指令集以及硬件抽象层（HAL）是进行开发的关键。接下来的章节将详细介绍STM32在温控系统中的具体应用和配置方法。

2. 温度传感器选型与数据采集

温度传感器是实现环境温度监测、控制和反馈的关键组件。为了设计一个精准、高效的温度监测系统，必须对传感器的选型、数据采集、处理进行深入的研究。

2.1 常用温度传感器的比较与选择

温度传感器众多，不同的应用场景需要选择最适合的传感器。本节将探讨几种常用传感器的工作原理、特点，并针对具体需求进行选型。

2.1.1 各类传感器工作原理及特点

常见的温度传感器包括热电偶、热敏电阻、RTD（电阻温度探测器）和半导体温度传感器。

热电偶 ：基于塞贝克效应，由两种不同金属或合金丝组成，温度变化引起电势变化。
热敏电阻 ：其电阻值随着温度变化而变化，通常具有负温度系数（NTC）或正温度系数（PTC）。
RTD ：采用纯金属丝，如铂，其电阻随温度升高而线性增加。
半导体温度传感器 ：利用半导体材料的特性随温度变化而改变其导电性能。

每种传感器都有其特定的优势和局限性，选择时需根据应用环境、精度要求、响应时间、成本等因素进行综合考量。

2.1.2 选择适合温控风扇的传感器

例如，若设计一个用于电子设备的温控风扇系统，则需要考虑以下因素：

温度范围：传感器应能覆盖预期的温度监测范围。
精度与分辨率：传感器需要提供足够的精度和分辨率以确保温控系统的可靠性。
响应时间：风扇系统需要快速响应温度变化，传感器的响应时间就显得尤为重要。
成本：低成本的传感器可以降低整体系统成本，但不能牺牲系统性能。

2.2 温度数据的采集与处理

温度传感器采集到的信号往往是模拟信号，通过电路接口以及模数转换器（ADC）将模拟信号转换为数字信号，STM32微控制器可以处理这些数字信号。

2.2.1 温度传感器接口电路设计

温度传感器的模拟信号输出需要经过一个接口电路才能连接到ADC。例如，针对RTD传感器的接口电路设计中，常用的电路结构包括：

电压激励源
运算放大器
滤波器
隔离器等

电路设计中应注意避免噪声干扰和信号衰减，确保传感器信号的准确传输。

2.2.2 数据采集的软件实现

使用STM32的ADC模块进行数据采集，首先要配置好ADC的工作参数，这包括选择工作模式、分辨率和采样速率等。

// 示例代码：配置STM32的ADC
void ADC_Configuration(void)
{
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 开启GPIO和ADC时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC | RCC_APB2Periph_ADC1, ENABLE);

    // 配置PC.00引脚为模拟输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    // 配置ADC
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);

    // 配置ADC1的通道10为1.5周期采样
    ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_1Cycles5);

    // 启用ADC1
    ADC_Cmd(ADC1, ENABLE);

    // 初始化ADC校准寄存器
    ADC_ResetCalibration(ADC1);
    while(ADC_GetResetCalibrationStatus(ADC1));
    // 开始ADC校准
    ADC_StartCalibration(ADC1);
    while(ADC_GetCalibrationStatus(ADC1));

    // 开始ADC转换
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
}

在配置ADC后，可以通过以下代码读取转换结果：

uint16_t Read_ADC_Value(void)
{
    // 等待上一次ADC转换完成
    while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);

    // 读取ADC转换结果
    return ADC_GetConversionValue(ADC1);
}

以上代码段展示了如何初始化STM32的ADC模块，并读取转换结果。通过这种方式，STM32微控制器可以持续地获取温度传感器的输出值，并用于后续的温度控制和显示。

3. ADC模数转换处理

随着嵌入式系统的普及，模拟信号的数字化处理变得越来越重要。模数转换器（ADC）是将模拟信号转换为数字信号的关键组件，它允许微控制器处理来自各种传感器的模拟信息。在本章节中，我们将深入探讨STM32内置ADC的原理与配置，并分析从模拟信号到数字信号的转换过程。

3.1 STM32内置ADC的原理与配置

STM32微控制器内置的ADC模块拥有多个通道，可以支持多种模拟信号的采集任务。通过适当的配置，我们可以有效地利用ADC模块进行精确的数据采集。

3.1.1 ADC工作模式选择

在设计任何基于ADC的应用时，首先需要选择适合的ADC工作模式。STM32的ADC模块支持多种模式，包括单次转换模式、连续转换模式和扫描模式。

单次转换模式 ：在这种模式下，ADC进行一次转换后即停止，适用于低功耗或低数据率应用。
连续转换模式 ：在此模式下，ADC持续进行转换，适用于需要实时数据流的场景。
扫描模式 ：扫描模式允许ADC自动扫描预设的通道列表，适合于需要从多个传感器同时采集数据的应用。

3.1.2 ADC精度和采样速率的配置

ADC的精度和采样速率是影响数据采集质量的重要参数。STM32的ADC提供了高达12位的分辨率，用户可以根据应用需求选择适当的精度。采样速率则由ADC时钟频率和转换时间决定，适当配置这些参数是确保数据采集效率和准确性的关键。

// 示例代码：配置STM32的ADC以12位精度和适当的采样速率
// 请注意，此代码仅供参考，实际代码取决于具体的硬件和库版本
void ADC_Configuration(void) {
  ADC_InitTypeDef ADC_InitStructure;
  ADC_CommonInitTypeDef ADC_CommonInitStructure;

  // 使能ADC和GPIO时钟
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA, ENABLE);
  // ADC通用配置
  ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;
  ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;
  ADC_CommonInit(&ADC_CommonInitStructure);

  // ADC1配置
  ADC_InitStructure.ADC_ScanConvMode = DISABLE;
  ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
  ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
  ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
  ADC_InitStructure.ADC_NbrOfChannel = 1;
  ADC_Init(ADC1, &ADC_InitStructure);

  // 配置ADC通道，以12位分辨率，采样时间为55.5周期
  ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

  // 使能ADC1
  ADC_Cmd(ADC1, ENABLE);

  // 初始化ADC校准寄存器
  ADC_ResetCalibration(ADC1);
  while(ADC_GetResetCalibrationStatus(ADC1));
  ADC_StartCalibration(ADC1);
  while(ADC_GetCalibrationStatus(ADC1));
}

在上述代码中，我们配置了一个独立的ADC1模块，使用了扫描转换模式，并设置了适当的采样时间和通道。这样的配置能够使得ADC1在连续转换模式下进行12位精度的数据采集。

3.2 从模拟信号到数字信号的转换过程

将模拟信号转换为数字信号不仅需要正确的硬件配置，还需要适当的软件算法来处理和优化采集到的数据。

3.2.1 软件滤波算法设计

在实际应用中，由于环境干扰或其他因素，采集到的模拟信号往往包含噪声。为了减少噪声的影响，我们可以使用软件滤波算法对数据进行处理。

以下是几种常见的软件滤波算法：

平均滤波法 ：连续采集N个数据，取平均值作为最终结果，适用于抑制随机噪声。
中值滤波法 ：选取一组数据中的中间值作为输出，能够有效去除尖峰干扰。
滑动平均滤波法 ：为每次采集的数据赋予不同的权重，最近的数据赋予较大的权重，用于跟踪快速变化的信号。

3.2.2 转换误差分析与校准方法

在ADC转换过程中，由于各种原因会产生误差，包括量化误差、偏移误差、增益误差等。准确分析并校准这些误差对于提高数据精度至关重要。

量化误差是由ADC的有限分辨率引起的，通常在设计阶段已固定。偏移误差和增益误差则可以通过系统校准来补偿。例如，通过测量已知电压输入下ADC的输出，可以得出偏移和增益误差，并据此对后续的ADC转换值进行调整。

// 示例代码：校准ADC转换值，假定已知偏移值和增益值
uint16_t Calibrated_ADC_Value(uint16_t rawValue, int16_t offset, float gain) {
  // 应用增益和偏移校准
  float calibratedValue = (rawValue * gain) - offset;
  // 限制校准值在ADC最大值范围
  if (calibratedValue > ADC_MAX) {
    calibratedValue = ADC_MAX;
  } else if (calibratedValue < 0) {
    calibratedValue = 0;
  }
  return (uint16_t) calibratedValue;
}

上述代码展示了如何校准ADC值。首先，将原始ADC值乘以增益系数，然后减去偏移量，最后确保校准后的值在ADC允许的范围内。

通过本章节的介绍，我们了解了STM32内置ADC的原理与配置，并探讨了模拟信号到数字信号转换过程中软件滤波算法的设计和转换误差的校准方法。这些知识为后续章节中温度控制系统的实现和优化奠定了基础。在第四章中，我们将深入了解PID控制算法，并探讨其在温度控制中的应用。

4. PID控制算法应用

4.1 PID控制理论基础

PID控制器是工业控制中应用最广泛的反馈控制器之一，它通过比例（P）、积分（I）、微分（D）三种控制模式的组合，以达到调节系统输出与设定目标之间的误差为零的目的。PID控制器通过调整三个参数来实现对被控对象的精确控制，即使系统响应达到快速、准确和稳定的平衡状态。

4.1.1 PID控制器的工作原理

比例（P）控制是直接根据误差大小进行控制，误差越大，输出的控制量也就越大。积分（I）控制则是对误差进行时间累积，它能够消除系统的稳态误差。微分（D）控制是根据误差的变化速度进行控制，它能够预测系统的未来行为，对消除系统的过冲具有重要作用。

PID控制算法的一般公式如下：

[ u(t) = K_p e(t) + K_i \int e(t) dt + K_d \frac{d}{dt}e(t) ]

其中，( u(t) )是控制器的输出，( e(t) )是误差，( K_p )、( K_i )和( K_d )分别是比例、积分和微分三个控制环节的系数。

4.1.2 PID参数的调整与优化

参数调整是PID控制器设计中的关键步骤，常用的调整方法有Ziegler-Nichols、Cohen-Coon等。调整过程一般遵循如下步骤：
1. 首先设定( K_d = 0 )和( K_i = 0 )，只使用比例控制。
2. 增加( K_p )直到系统开始持续地振荡（临界振荡点）。
3. 根据获得的临界振荡点，按照特定的方法确定( K_p )、( K_i )和( K_d )的值。

调整参数时，可能需要反复进行，因为三个参数相互影响，找到最佳的参数组合需要耐心和经验。

4.2 PID算法在温控中的实现

4.2.1 温度控制系统的建模

在温度控制系统中，PID算法的实现需要先建立系统的数学模型。例如，假设温度传感器的输出是一个连续时间信号，控制器会根据设定的目标温度( T_{set} )和实际测量温度( T_{act} )，通过PID算法计算输出控制信号( u(t) )。

4.2.2 PID算法在STM32上的软件实现

在STM32微控制器上实现PID算法，需要编写对应的软件程序。下面是一段简化版的PID控制算法实现：

#include "stm32f1xx_hal.h"

// PID结构体定义
typedef struct {
    float Kp; // 比例系数
    float Ki; // 积分系数
    float Kd; // 微分系数
    float setpoint; // 目标温度
    float integral; // 积分项
    float last_error; // 上一次误差
} PID_TypeDef;

// PID初始化函数
void PID_Init(PID_TypeDef* pid, float Kp, float Ki, float Kd, float setpoint) {
    pid->Kp = Kp;
    pid->Ki = Ki;
    pid->Kd = Kd;
    pid->setpoint = setpoint;
    pid->integral = 0;
    pid->last_error = 0;
}

// PID更新函数
float PID_Update(PID_TypeDef* pid, float current_value) {
    float error = pid->setpoint - current_value;
    pid->integral += error; // 积分项累计
    float derivative = error - pid->last_error; // 微分项计算
    float output = (pid->Kp * error) + (pid->Ki * pid->integral) + (pid->Kd * derivative);
    pid->last_error = error;
    return output;
}

// 使用示例
int main() {
    PID_TypeDef temperature_pid;
    float current_temp;
    float control_signal;
    PID_Init(&temperature_pid, 2.0f, 0.5f, 1.0f, 25.0f); // 假设目标温度为25度
    while (1) {
        // 假设这里通过某种方式获取当前温度
        current_temp = GetTemperature();
        control_signal = PID_Update(&temperature_pid, current_temp);
        // 控制信号用于调节加热器或风扇的功率，调整环境温度
    }
}

代码中，首先定义了一个PID结构体，包括比例、积分、微分系数以及目标点等信息。在初始化函数 PID_Init 中，这些参数被设置。主循环中通过不断读取当前温度，调用 PID_Update 函数获取控制信号，进而进行温度控制。

请注意，实际应用中需要结合实际硬件来调整PID参数，并且还需要考虑数字实现中的离散采样问题，这在上述代码中未进行深入展示。以上是PID算法在STM32上实现的一个基础案例，实际项目中会更为复杂，并可能涉及到更多的传感器数据处理和算法优化。

5. PWM信号调节风扇转速

5.1 PWM原理与特性分析

5.1.1 PWM信号的产生与调制

脉宽调制（Pulse Width Modulation，PWM）是一种通过调节方波的脉宽来控制电压大小的技术。在数字电路中，PWM信号可以通过微控制器的定时器产生，并通过调节方波的高电平时间（脉宽）来控制连接的设备输出功率的大小。例如，通过调整风扇供电的PWM信号，可以控制风扇的转速。

PWM信号具有几个关键特性：脉冲频率（即PWM信号的周期）、高电平持续时间（即脉宽）、低电平持续时间（即脉宽的补数），以及高电平与低电平的电压值。PWM信号的频率应选取一个合适的范围以避免对风扇马达产生不必要的噪声，同时确保能够精确控制转速。

以下是一个简单的PWM信号生成的伪代码示例：

// 假设已经配置好定时器并启用
void generate_pwm(int frequency, int dutyCycle) {
    // 设置PWM频率
    set_timer_frequency(frequency);

    // 主循环
    while(1) {
        // 设置高电平持续时间
        set_timer_duty_cycle(dutyCycle);

        // 开启PWM输出
        turn_on_pwm_output();

        // 延时到高电平结束
        wait_until_next_waveform_edge();

        // 设置低电平持续时间
        set_timer_duty_cycle(100 - dutyCycle);

        // 关闭PWM输出
        turn_off_pwm_output();

        // 延时到下一个周期开始
        wait_until_next_waveform_edge();
    }
}

5.1.2 PWM信号参数对风扇转速的影响

PWM信号的脉宽百分比（即占空比）直接影响风扇的转速。占空比越高，风扇得到的平均电压越高，转速也越快。反之，占空比越低，风扇转速越慢。通过调节占空比可以实现对风扇速度的平滑控制。

在实际应用中，PWM信号的频率也需要适当配置。低频PWM可能导致风扇速度变化不够平滑，而高频PWM则需要微控制器具备较高的处理能力。因此，PWM频率应根据风扇规格选择一个合适的值。

5.2 利用PWM控制风扇转速

5.2.1 PWM控制电路设计

要设计一个PWM控制电路，首先要选择适合的微控制器。例如，STM32系列提供了内置的定时器，能够生成PWM信号。接下来，需要设计一个电路连接PWM输出引脚与风扇的控制输入引脚。通常，风扇的PWM输入不需要额外的信号放大或转换，直接由微控制器的PWM输出引脚提供。

电路设计时还要考虑风扇的供电需求。如果风扇的电压范围不匹配微控制器的IO电压，可能需要使用适当的电平转换电路。此外，还要确保整个电路的功率和电流需求在微控制器和电源的规格之内。

5.2.2 软件PWM波形生成与调整方法

在软件方面，可以通过定时器中断服务程序来生成PWM波形。以下是一个软件生成PWM的示例伪代码：

void timer_interrupt_service_routine() {
    static int pwm_counter = 0;

    // 重置计数器
    if (pwm_counter >= PWM_MAX_COUNT) {
        pwm_counter = 0;
    }

    // 根据占空比设置PWM引脚状态
    if (pwm_counter < (PWM_MAX_COUNT * duty_cycle / 100)) {
        set_pwm_pin HIGH;
    } else {
        set_pwm_pin LOW;
    }

    // 增加计数器
    pwm_counter++;
}

为了调整风扇转速，可以通过改变 duty_cycle 变量的值来改变PWM的占空比。在实际应用中，可以通过用户输入或温度传感器的反馈来动态调整这个值，从而实现温度控制系统的闭环反馈调节。

通过这种方式，可以精确控制风扇的转速来达到更好的散热效果，同时还能降低噪音和功耗。在高级应用中，还可以考虑加入一些特性，如启动加速、停止减速等，以提高风扇的可靠性和寿命。

6. LCD显示屏和键盘交互界面

在嵌入式系统中，用户界面（UI）的设计对于提供良好的用户体验至关重要。本章将详细介绍如何选用合适的LCD显示屏、初始化与控制LCD显示屏以及如何设计与实现键盘交互界面。

6.1 LCD显示屏的选型与驱动

6.1.1 LCD显示技术的比较

在选择LCD显示屏时，需要考虑几个关键因素，包括分辨率、接口类型、驱动电压和功耗。例如，TFT LCD提供了高分辨率和色彩丰富度，适合图像显示，但成本和功耗较高。而OLED显示屏则在对比度和视角上表现优秀，但成本仍然高于普通的TFT LCD。

6.1.2 STM32对LCD的初始化与控制

在初始化LCD显示屏时，首先需要根据其数据手册配置相应的引脚，并通过SPI或I2C等通信协议发送初始化命令序列。例如，以下是使用STM32通过SPI接口初始化一个TFT LCD显示屏的代码示例：

void LCD_Init(void) {
    // 设置SPI接口为LCD所需的参数
    // ...

    // 发送LCD初始化命令
    LCD_WriteCommand(0xAE); // 关闭显示
    LCD_WriteCommand(0xA1); // 设置地址递增模式
    // ... 其他初始化命令
    LCD_WriteCommand(0xAF); // 打开显示
}

void LCD_WriteCommand(uint8_t command) {
    // 选择LCD设备
    LCD_CS_LOW();
    // 发送命令
    SPI_Transmit(command);
    // 取消选择LCD设备
    LCD_CS_HIGH();
}

6.2 键盘交互设计与实现

6.2.1 键盘扫描算法的设计

键盘扫描算法需要周期性地检查哪些按键被按下，并将其转换为相应的输入信号。对于矩阵键盘，扫描通常通过逐行输出低电平并检查列是否读取到高电平来完成。

以下是实现4x4矩阵键盘扫描的简化代码：

#define ROWS 4
#define COLS 4

uint8_t keys[ROWS][COLS] = {
    {KEY_1, KEY_2, KEY_3, KEY_A},
    {KEY_4, KEY_5, KEY_6, KEY_B},
    {KEY_7, KEY_8, KEY_9, KEY_C},
    {KEY_ESC, KEY_0, KEY_ENT, KEY_D}
};

void Scan_Keypad(void) {
    for (uint8_t r = 0; r < ROWS; r++) {
        Keypad_SetRow(r, 0); // 将当前行设为低电平
        for (uint8_t c = 0; c < COLS; c++) {
            if (Keypad_ReadCol(c)) { // 检查当前列是否为高电平
                // 按键 r,c 被按下
                PressKey(keys[r][c]);
            }
        }
        Keypad_SetRow(r, 1); // 将当前行设为高电平
    }
}

6.2.2 用户输入处理与界面反馈

用户输入处理应该能够根据用户与键盘的交互来更新显示内容或执行相应的系统操作。例如，如果用户按下“+”键，则温度设定值增加；如果按下“-”键，则温度设定值减少。相应的显示更新可以通过LCD显示屏来实现，使用户直观地看到其操作的结果。

void UpdateDisplay(int temp) {
    LCD_Clear();
    LCD_SetCursor(0, 0);
    LCD_Print("Temp: ");
    LCD_PrintInt(temp);
    LCD_Print(" C");
}

在实际的应用中，显示屏和键盘作为用户与系统交互的两个主要界面，其设计和实现细节会更加复杂。LCD显示屏的显示内容可能包括多种信息，而键盘交互可能包括长按、组合键、滑动操作等多种模式，需根据具体的应用场景进行设计。

在这一章中，我们探讨了LCD显示屏和键盘接口的选择、初始化和控制方法，以及简单的交互设计实现。这些内容为构建一个功能丰富、交互友好的用户界面提供了基础。在后续的章节中，我们将继续深入探讨如何将这些组件集成到完整的温控系统中，并确保系统的安全性和稳定性。

本文还有配套的精品资源，点击获取

简介：本项目使用STM32微控制器作为核心，集成温度传感器和PID控制算法实现精准温控。系统通过ADC读取传感器数据，利用PID计算调整PWM信号控制风扇速度，保障散热效率。附加LCD显示屏和键盘用于实时监测和手动设置，确保设备安全稳定运行。

本文还有配套的精品资源，点击获取

openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

小米开源声音克隆大模型 OmniVoice 完整使用指南｜3 秒克隆人声｜支持 600 多种语言和中文方言｜Apache-2.0 免费商用｜整合包一键启动无需配环境｜附详细安装

openvela

声音克隆小米大模型 OmniVoice 完整使用指南｜3 秒克隆人声｜支持 600 多种语言和中文方言详细安装教程

openvela

智能进化觉醒！openvela trunk-5.5 发布：端侧 AI Agent 开源和多方位升级

openvela

所有评论(0)

查看更多评论

健康和谐男哥

@weixin_36059856

已为社区贡献70条内容

STM32温控风扇系统开发指南

健康和谐男哥

1. STM32微控制器应用与配置

1.1 STM32微控制器概述

1.2 STM32微控制器的关键特性

1.3 STM32微控制器的配置步骤

2. 温度传感器选型与数据采集

2.1 常用温度传感器的比较与选择

2.1.1 各类传感器工作原理及特点

2.1.2 选择适合温控风扇的传感器

2.2 温度数据的采集与处理

2.2.1 温度传感器接口电路设计

2.2.2 数据采集的软件实现

3. ADC模数转换处理

3.1 STM32内置ADC的原理与配置

3.1.1 ADC工作模式选择

3.1.2 ADC精度和采样速率的配置

3.2 从模拟信号到数字信号的转换过程

3.2.1 软件滤波算法设计

3.2.2 转换误差分析与校准方法

4. PID控制算法应用

4.1 PID控制理论基础

4.1.1 PID控制器的工作原理

4.1.2 PID参数的调整与优化

4.2 PID算法在温控中的实现

4.2.1 温度控制系统的建模

4.2.2 PID算法在STM32上的软件实现

5. PWM信号调节风扇转速

5.1 PWM原理与特性分析

5.1.1 PWM信号的产生与调制

5.1.2 PWM信号参数对风扇转速的影响

5.2 利用PWM控制风扇转速

5.2.1 PWM控制电路设计

5.2.2 软件PWM波形生成与调整方法

6. LCD显示屏和键盘交互界面

6.1 LCD显示屏的选型与驱动

6.1.1 LCD显示技术的比较

6.1.2 STM32对LCD的初始化与控制

6.2 键盘交互设计与实现

6.2.1 键盘扫描算法的设计

6.2.2 用户输入处理与界面反馈

所有评论(0)

温馨提示：您尚未绑定手机号

健康和谐男哥
