速度点击器 - 信用卡大小的反应时间游戏设备(ESP32-C3 MiNi开发板)

一、前言

这是我制作的第1个项目，较适合初学者，简单易上手。在此项目中，我将制作一个小型掌上游戏机，可用来测试反应能力。当游戏开始时，其中一个按钮内的LED会随机点亮。玩家必须尽快按下LED亮起的按钮，4次亮起后，将会显示最终的反应时间，每次需要按下的开关都是随机的。如果按下其他按钮，可以重新启动游戏。

二、硬件配置

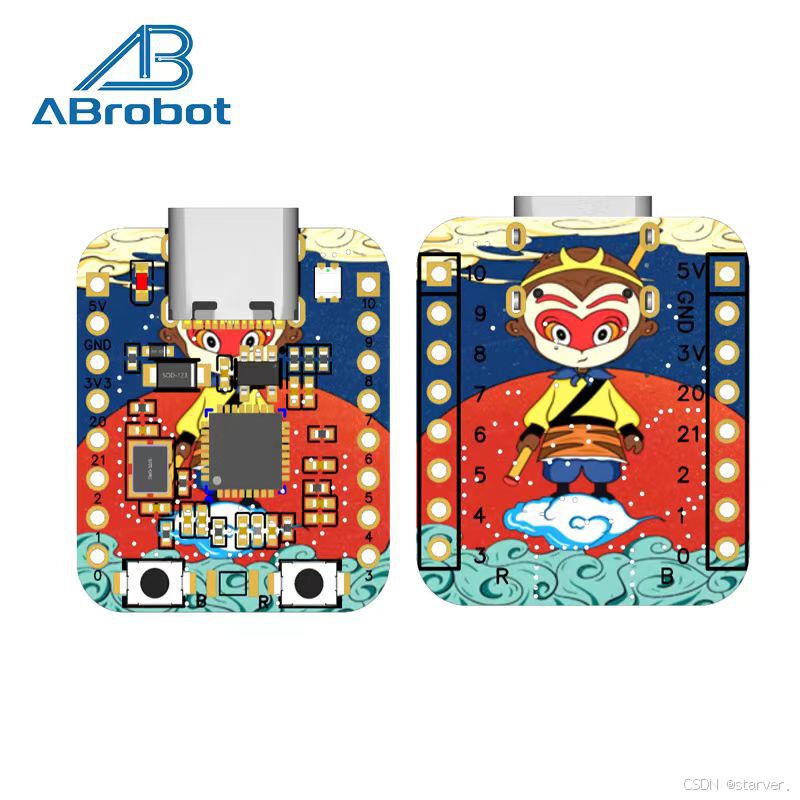

1.ESP32-C3 MiNi开发板

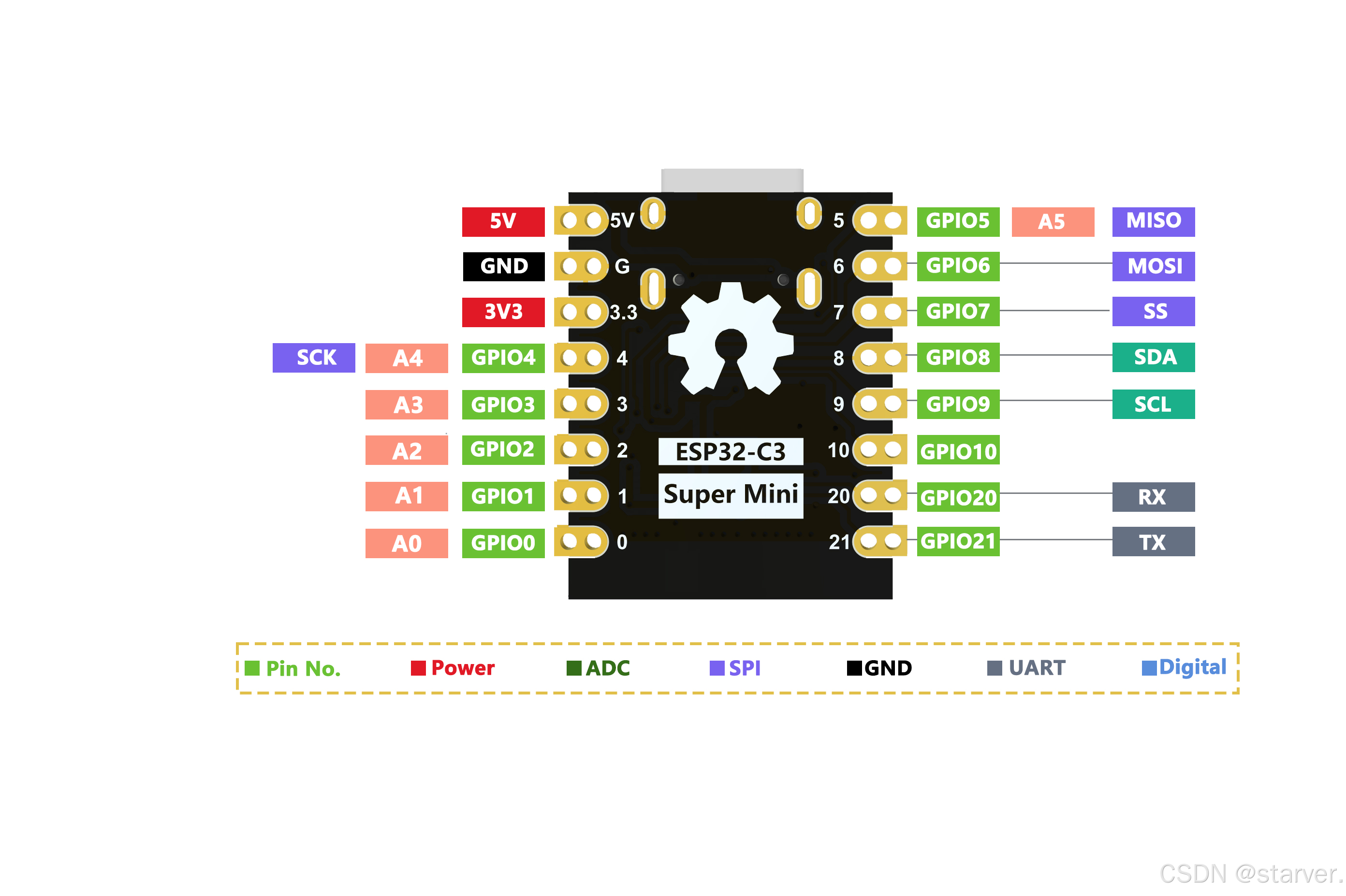

ESP32C3SuperMini是一款基于 Espressif ESP32-C3 WiFi/蓝牙双模芯片的 IoT 迷你开发板。ESP32-C3 是一款32 位 RISC-V CPU，包含FPU（浮点单元），可进行32 位单精度运算，具有强大的计算能力。它具有出色的射频性能，支持IEEE 802.11 b/g/n WiFi和蓝牙 5 (LE)协议。该板附带外部天线，可增强无线应用的信号强度。它还具有小巧精致的外形并结合单面表面贴装设计。它配备了丰富的接口，有11个可用作PWM引脚的数字I/O和4个可用作ADC引脚的模拟I/O。它支持UART、I2C 和 SPI等四种串行接口。板上还有一个小的重置按钮和一个引导加载程序模式按钮。综合下来是一款高性价比的迷你开发板。

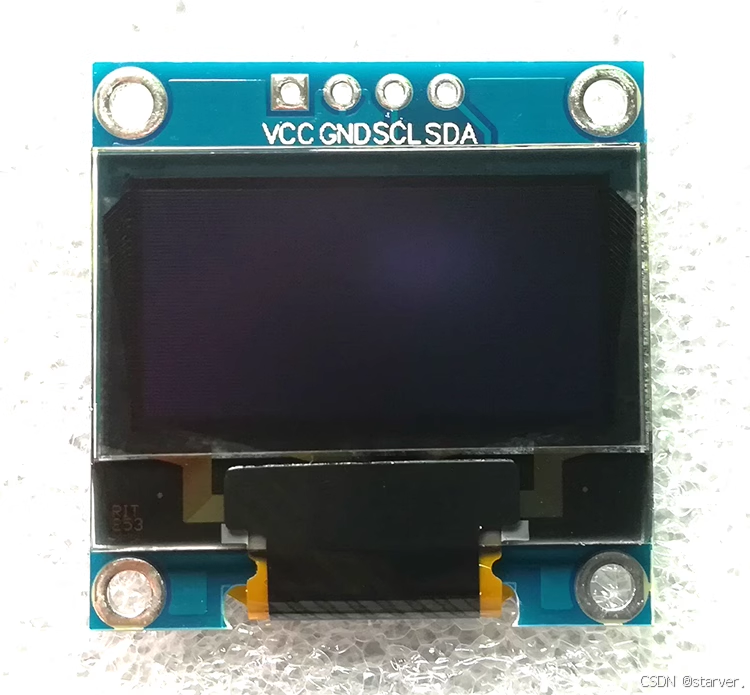

2.0.96寸蓝色4针IIC接口OLED模块显示屏(128*64点阵 SSD1315）

该显示器采用 OLED 技术，支持 SPI 和 I2C 通信来显示数据。它通过每个像素使用它的光。屏幕上几乎总共有128×64像素。在单色模式下，屏幕只有一种颜色，具体取决于 OLED 类型。由于 OLED 技术，它的显示屏始终处于明亮状态，不需要任何对比度调整。所有像素均可通过SSD1306驱动器控制。每个像素和通信信号都经过SSD1306。这种OLED显示器具有更高的图像质量、全视角、高亮度、更好的对比度、宽广的色彩范围、低功耗、更高效和可靠。主要应用于电脑显示器、手机、掌上游戏机、电视屏幕等数字显示设备。

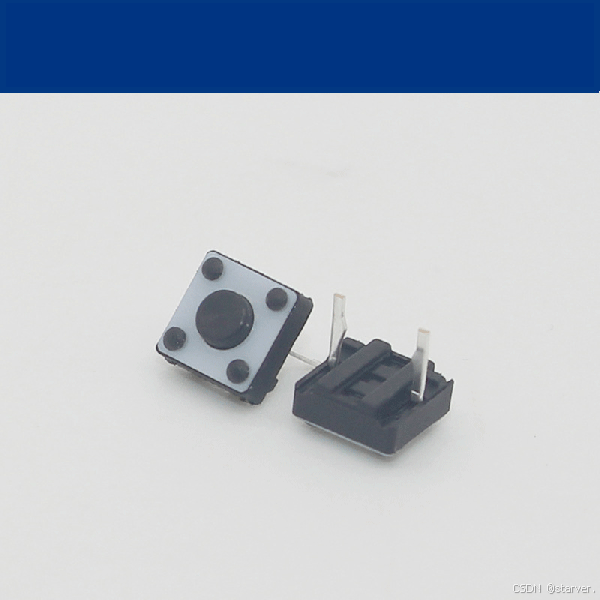

3. 6x6x6毫米两脚微型瞬时触觉触摸按钮开关

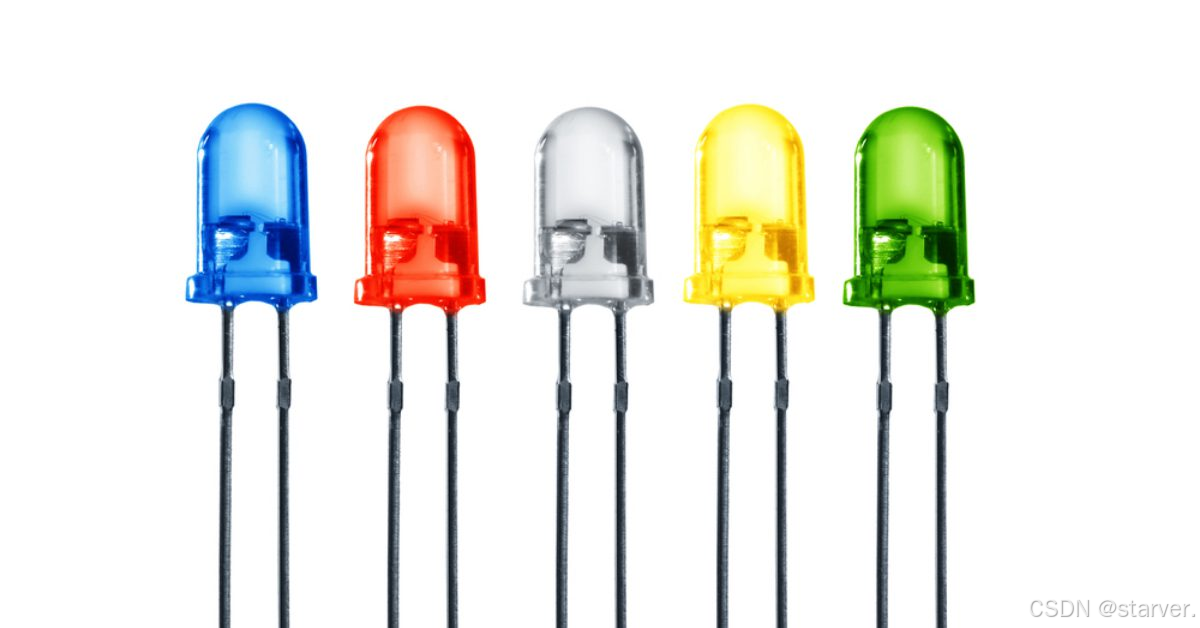

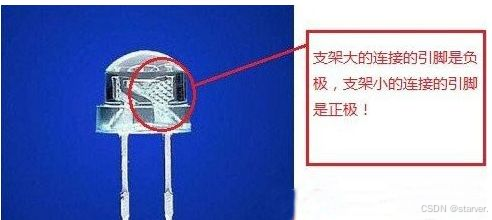

4.LED灯

5.其他材料

杜邦线，USB线，3D打印机，焊烙铁，面包板。

三、制作步骤

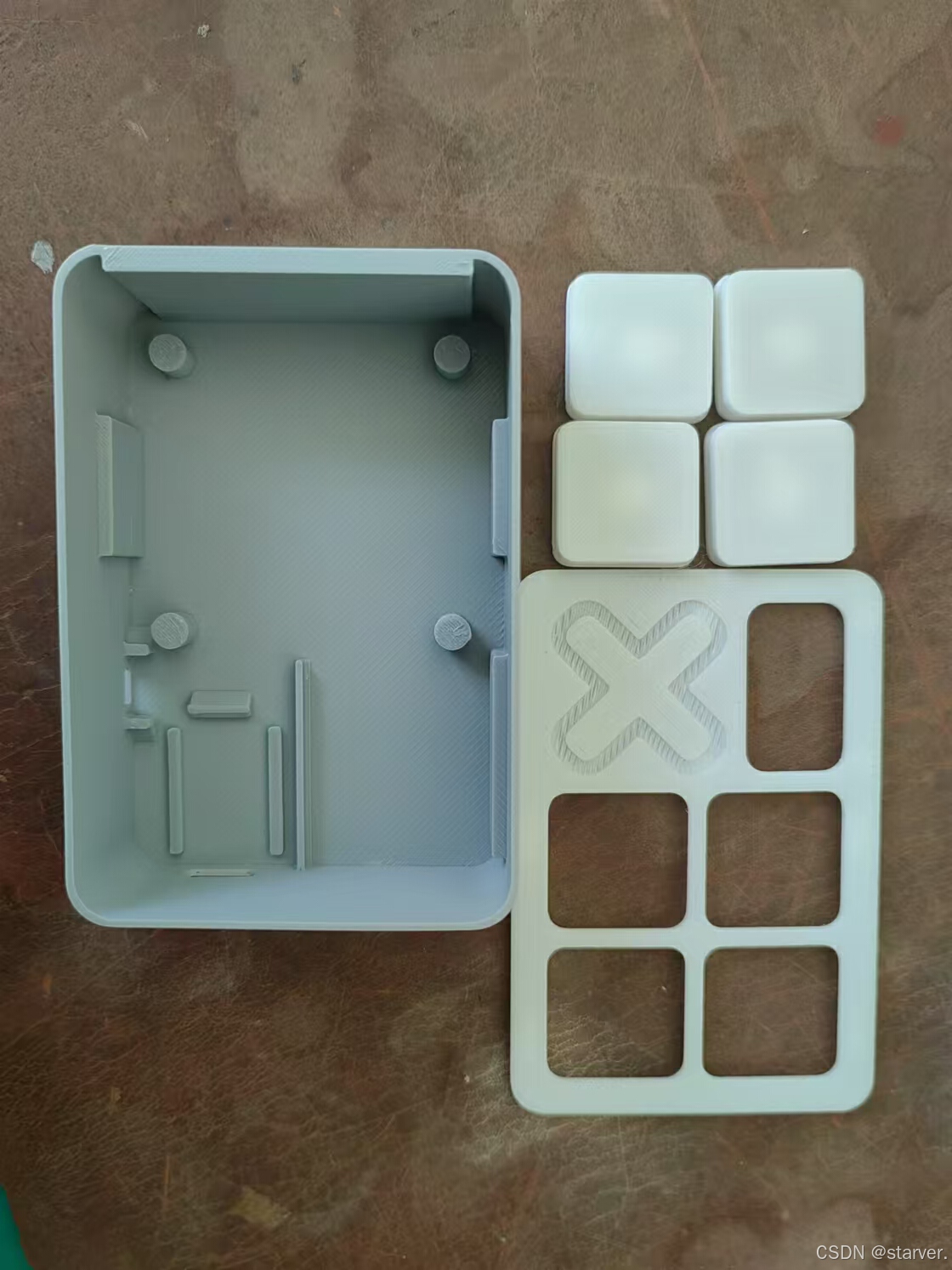

（一）3D打印

1.通过百度网盘分享的文件：speed clicker.zip

链接: https://pan.baidu.com/s/16-OB0Q3KibAQcOC2GN239A
复制这段内容打开「百度网盘APP 即可获取」：

1. button cap.stl-纽扣帽
2. button tray.stl-按钮托盘
3. front panel.stl-前板
4. main body.stl-主体
5. speed clicker.stl-速度点击器


（二）接线

OLED	ESP32-C3
GND	GND
VCC	3V3
SCL	D9
SDA	D8
OLED	ESP32-C3

LED1-4	ESP32-C3
负极	GND
正极	D7-4

开关1-4	ESP32-C3
负极	GND
正极	D0-3

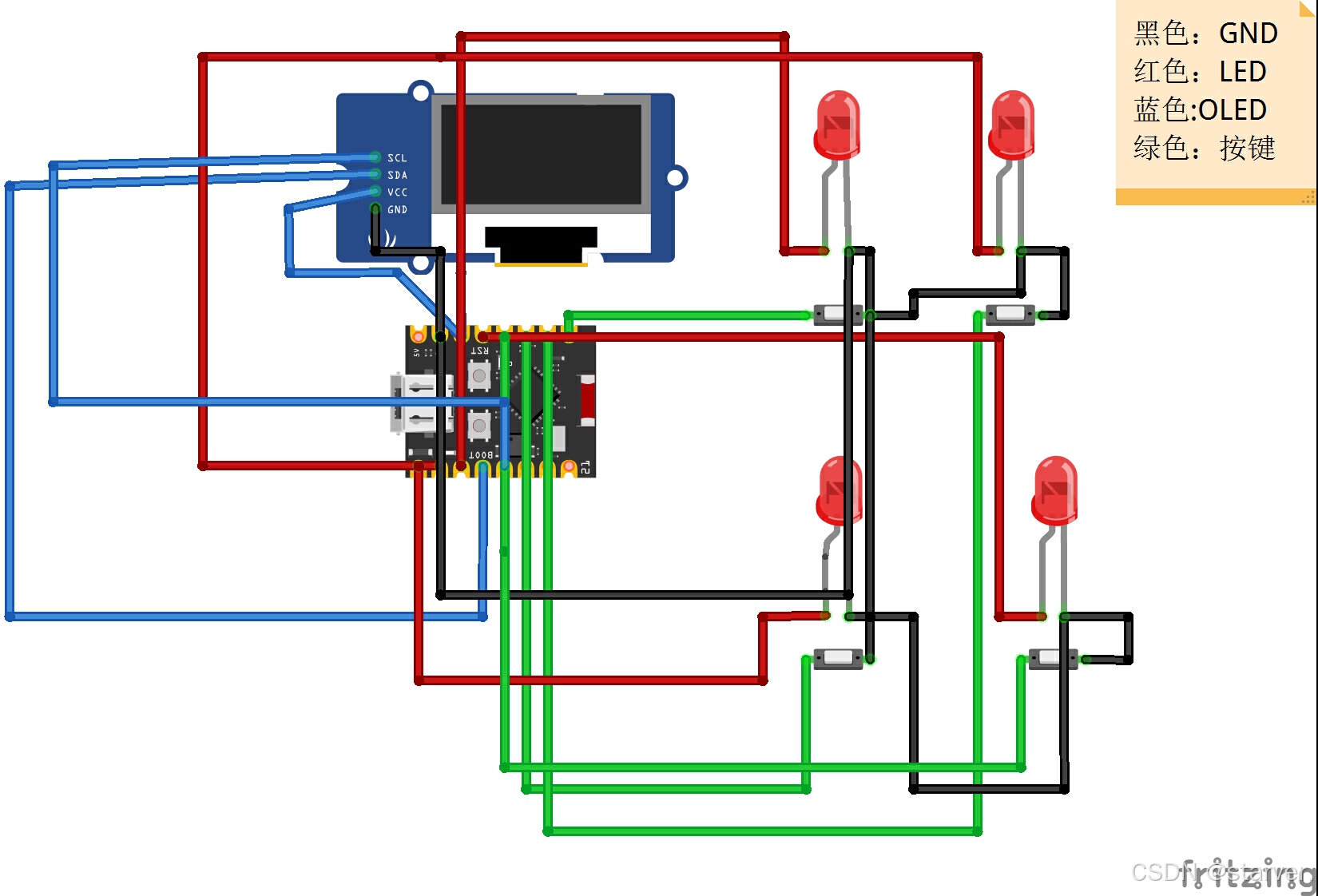

接线图如下

(三）上传代码

1. 【Arduino】Arduino IDE使用教程-超详细

链接: https://blog.csdn.net/as480133937/article/details/105331315

2. Arduino IDE安装

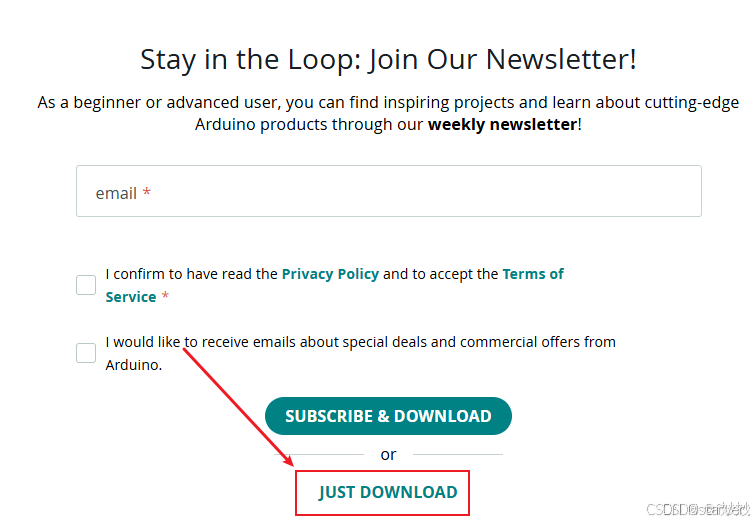

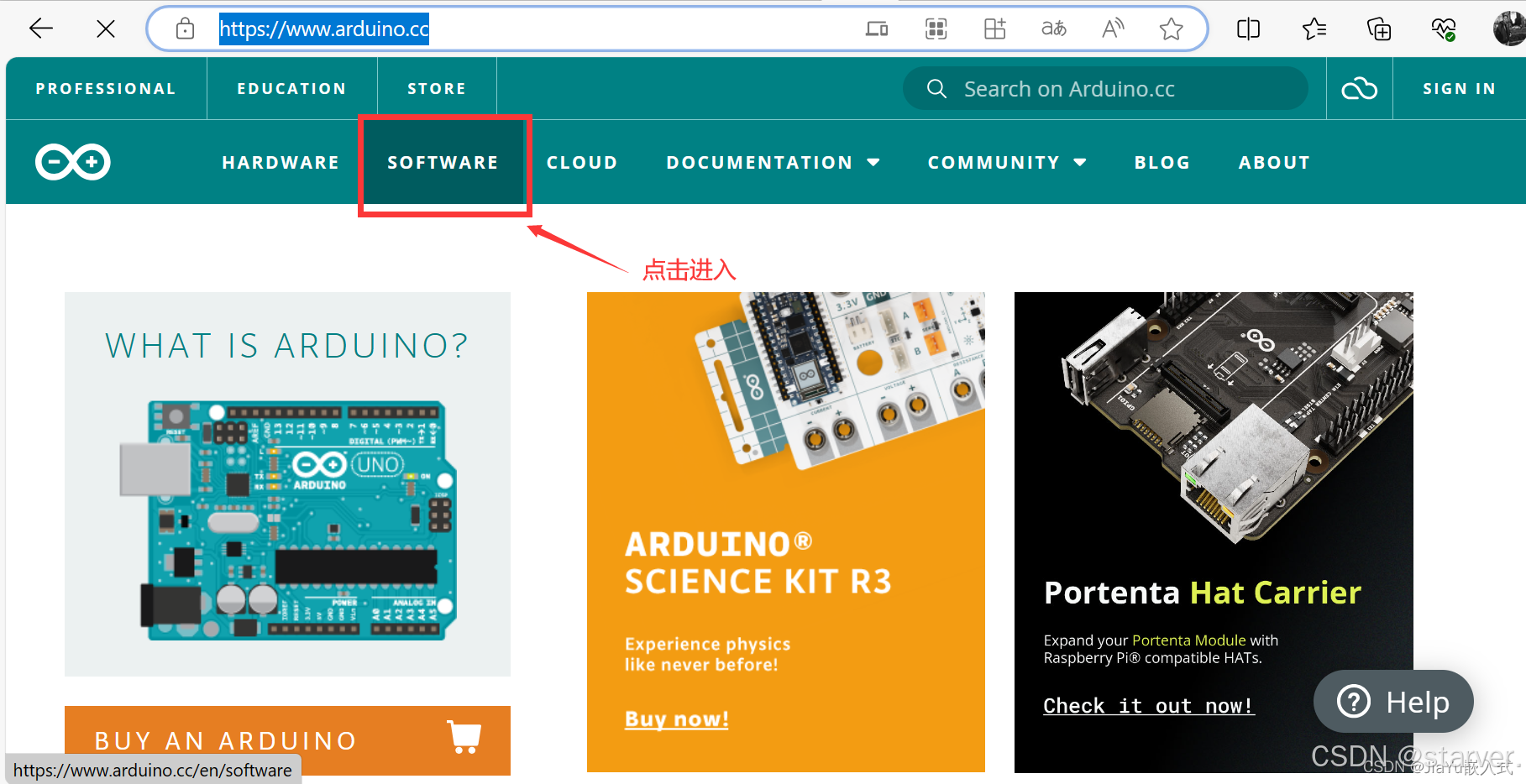

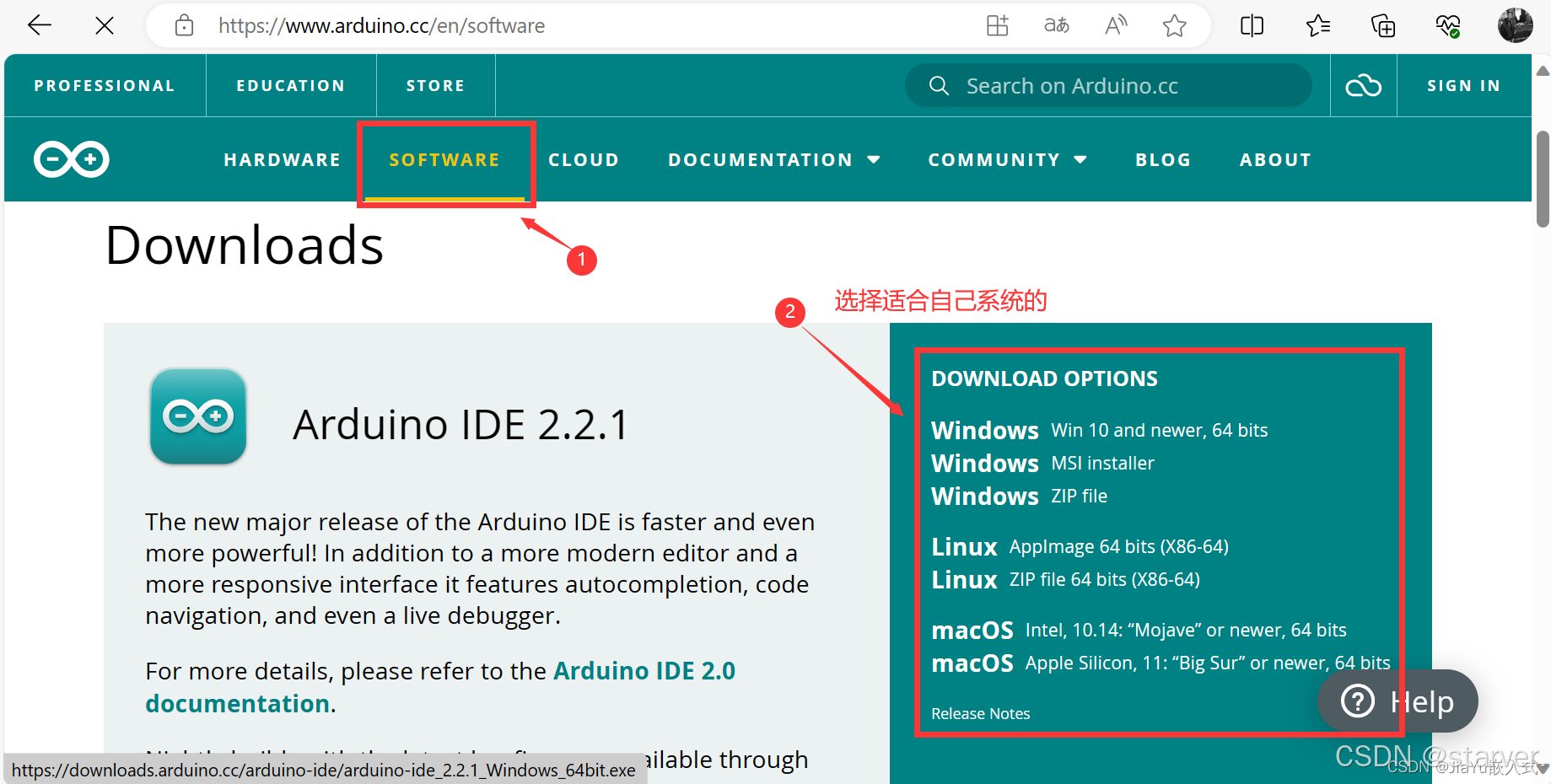

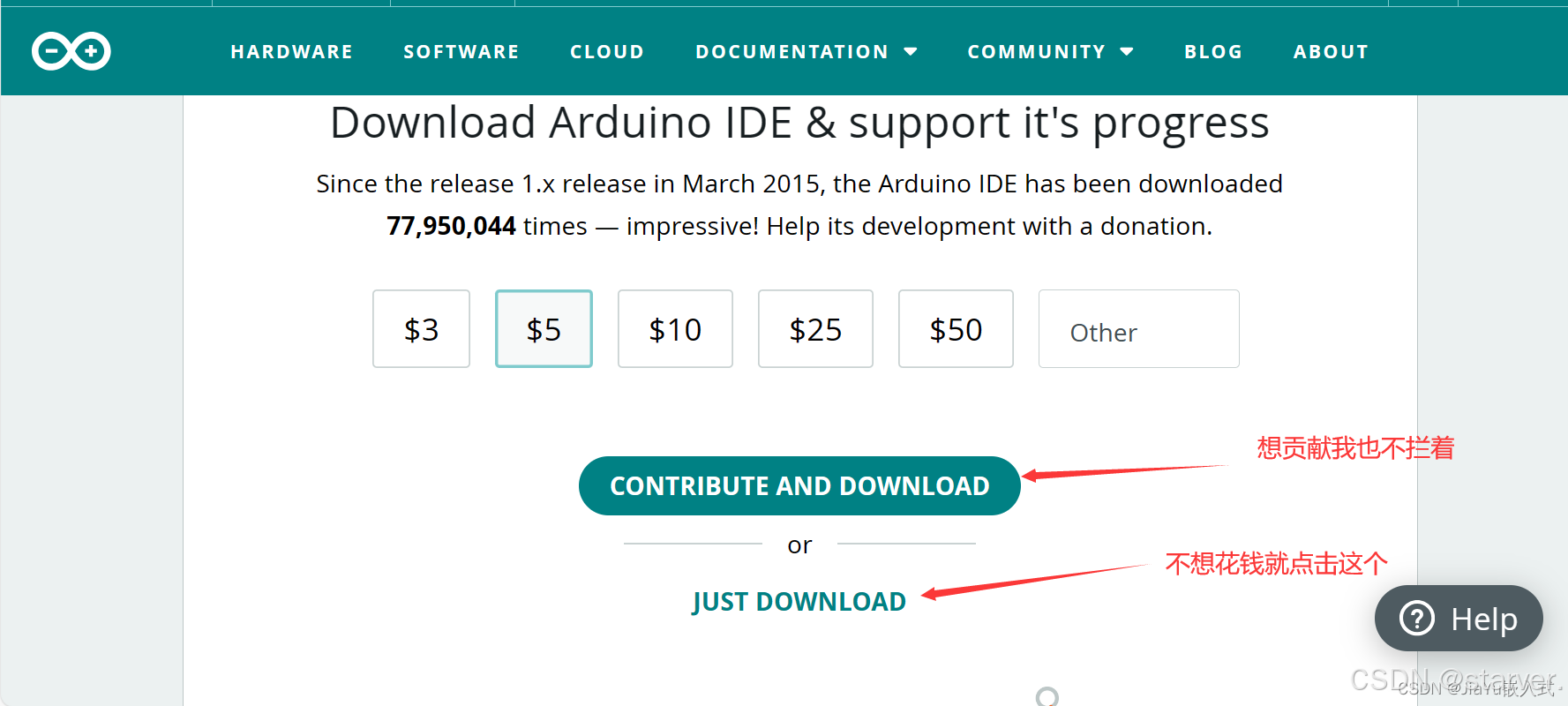

先到 Arduino 官方网站上下载最新版本的 Arduino IDE：
链接: Arduino - Home




下载完成后，打开文件

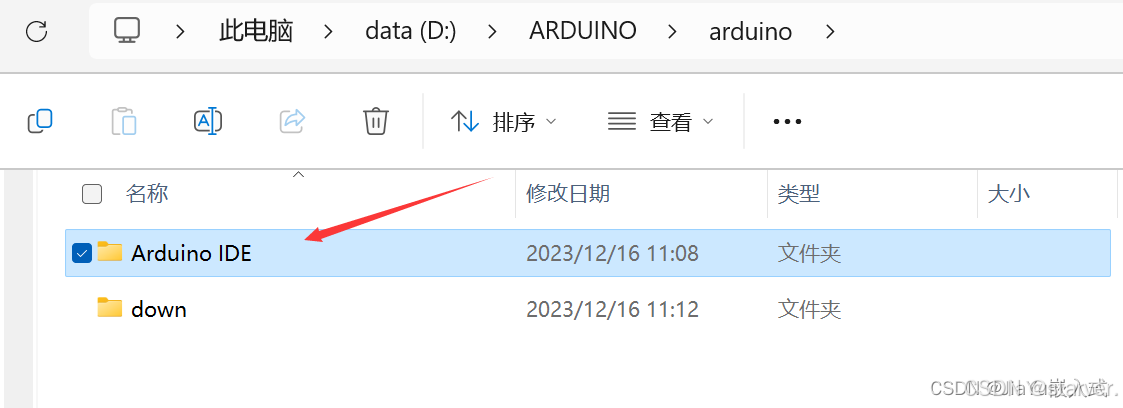

直接下一步就行（建议存到C盘以外不用的盘）

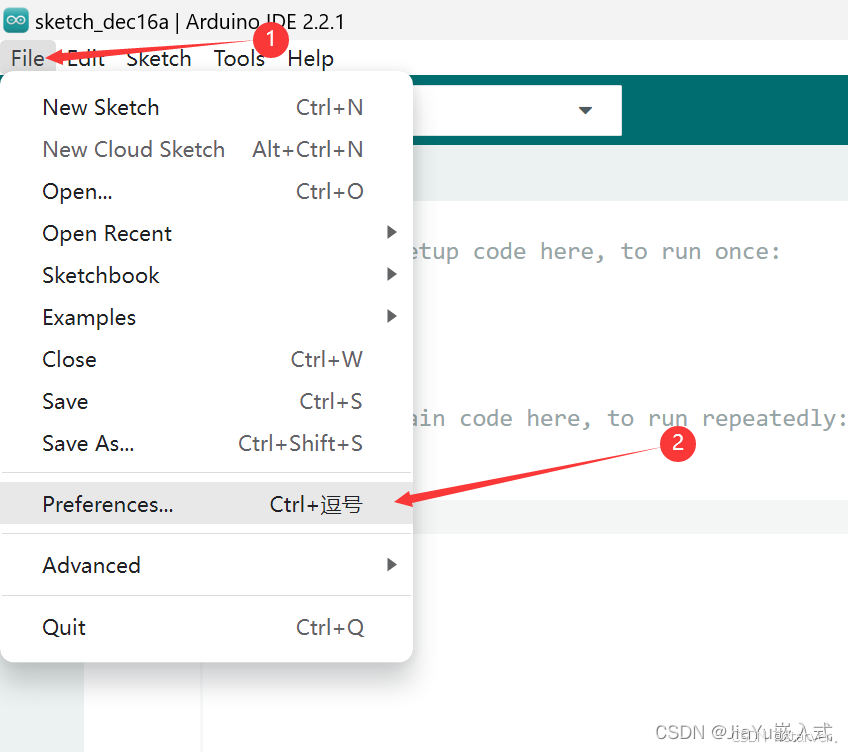

3.Arduino IDE配置

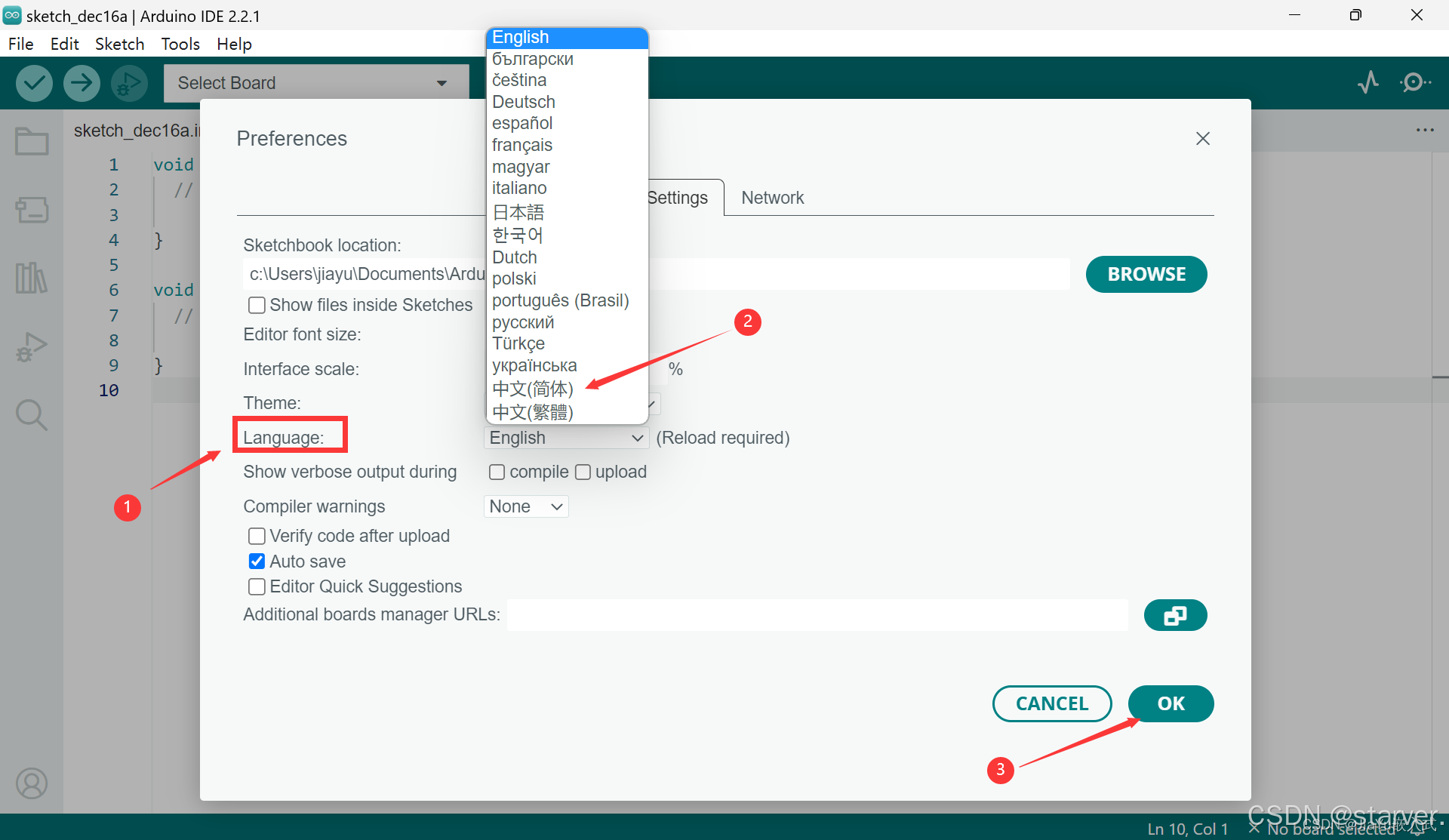

中文模式



开发板安装（esp32）

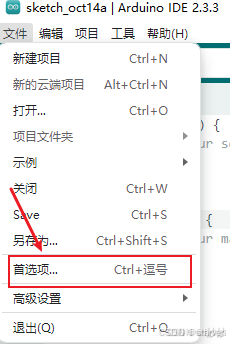

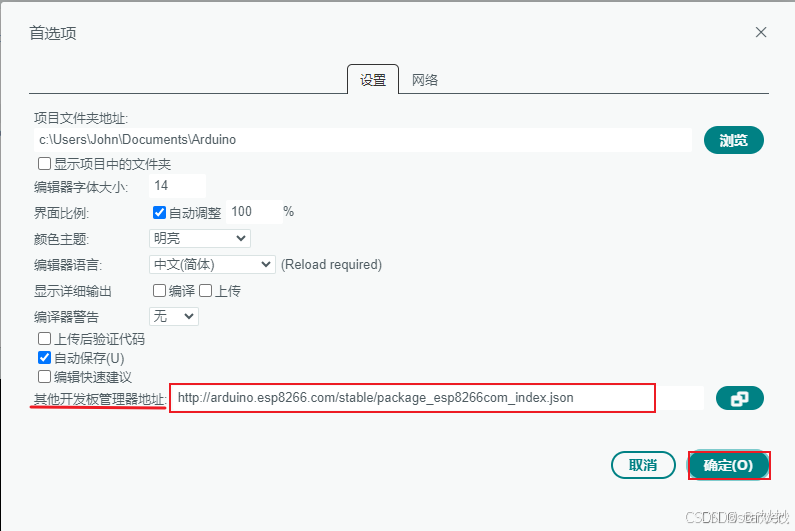

其他开发板管理器地址：https://arduino.me/packages/esp32.json

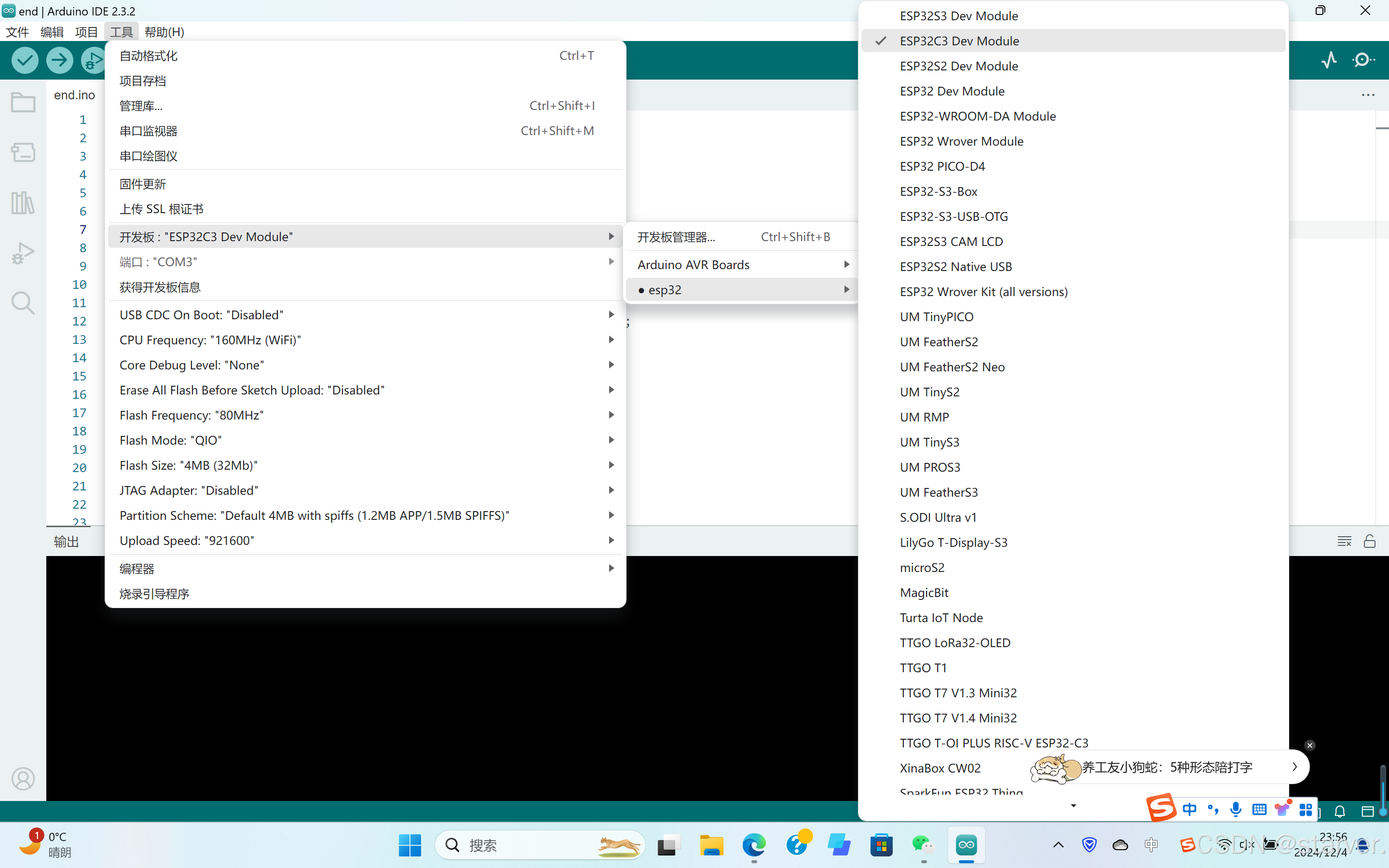

安装完成后，重启Arduino IDE，即可在 菜单栏>工具>开发板中找到你使用的esp32开发板

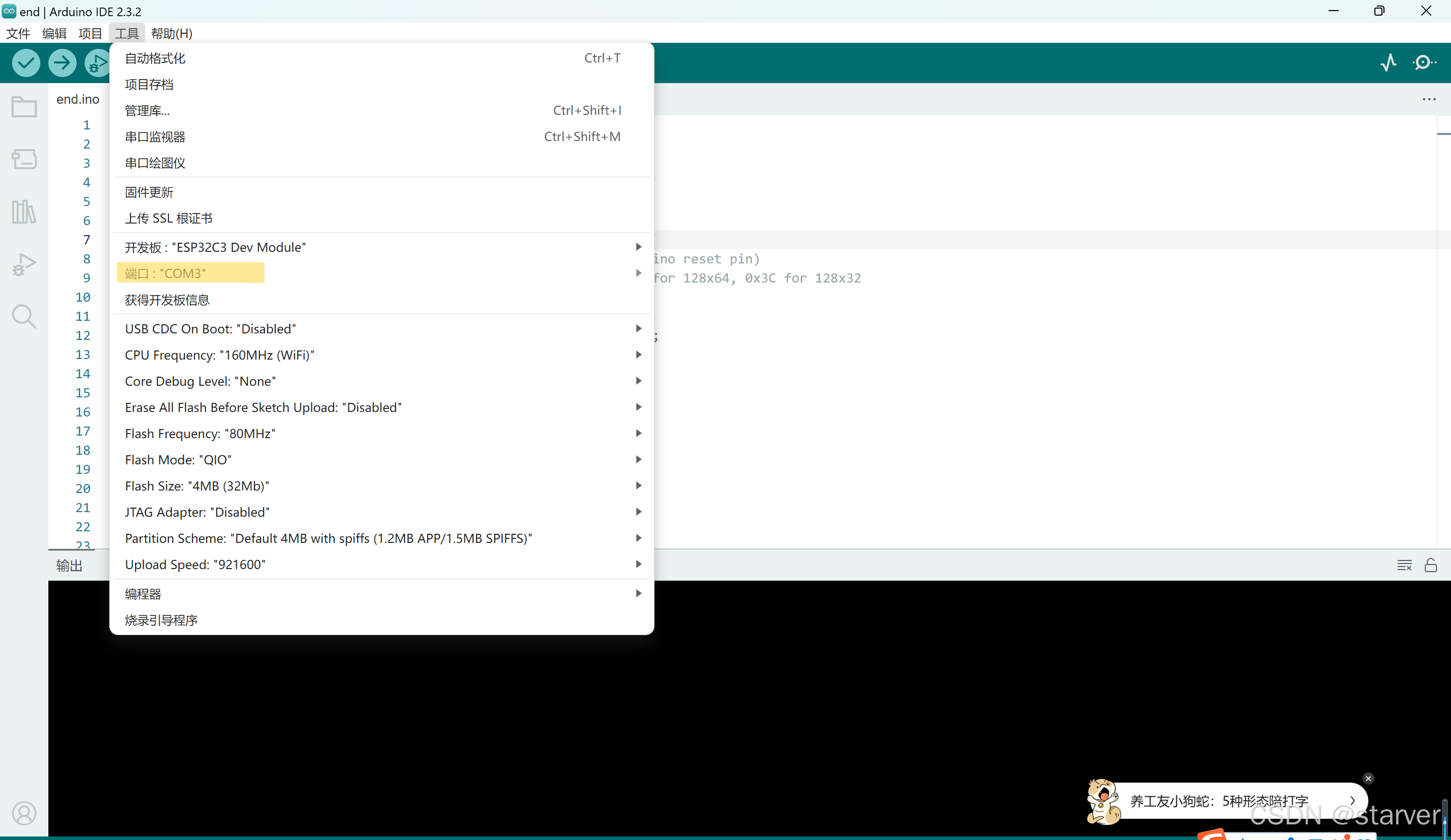

端口（COM3）
插入开发板，点击“工具”中的“端口”，选择端口中自动显示出来的端口。

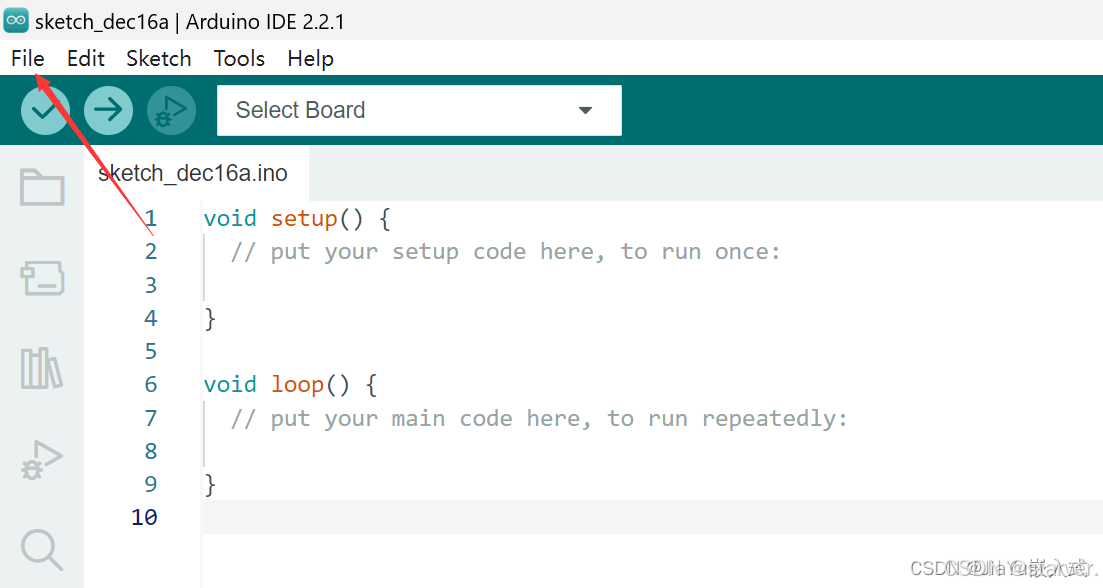

4.Arduino IDE使用

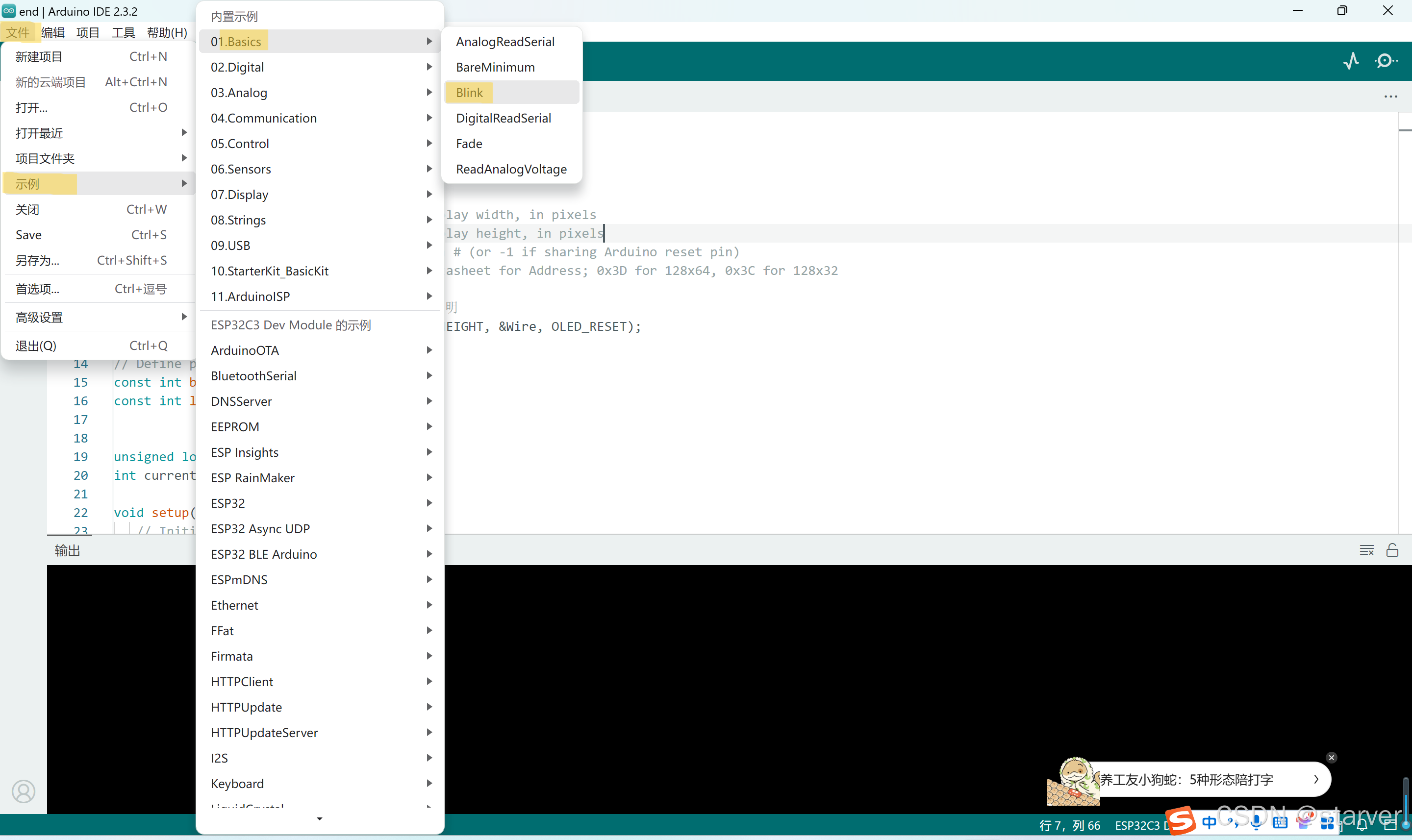

示例（Blink-闪烁代码）

先验证再上传 （插入开发板无错后）

5.代码上传

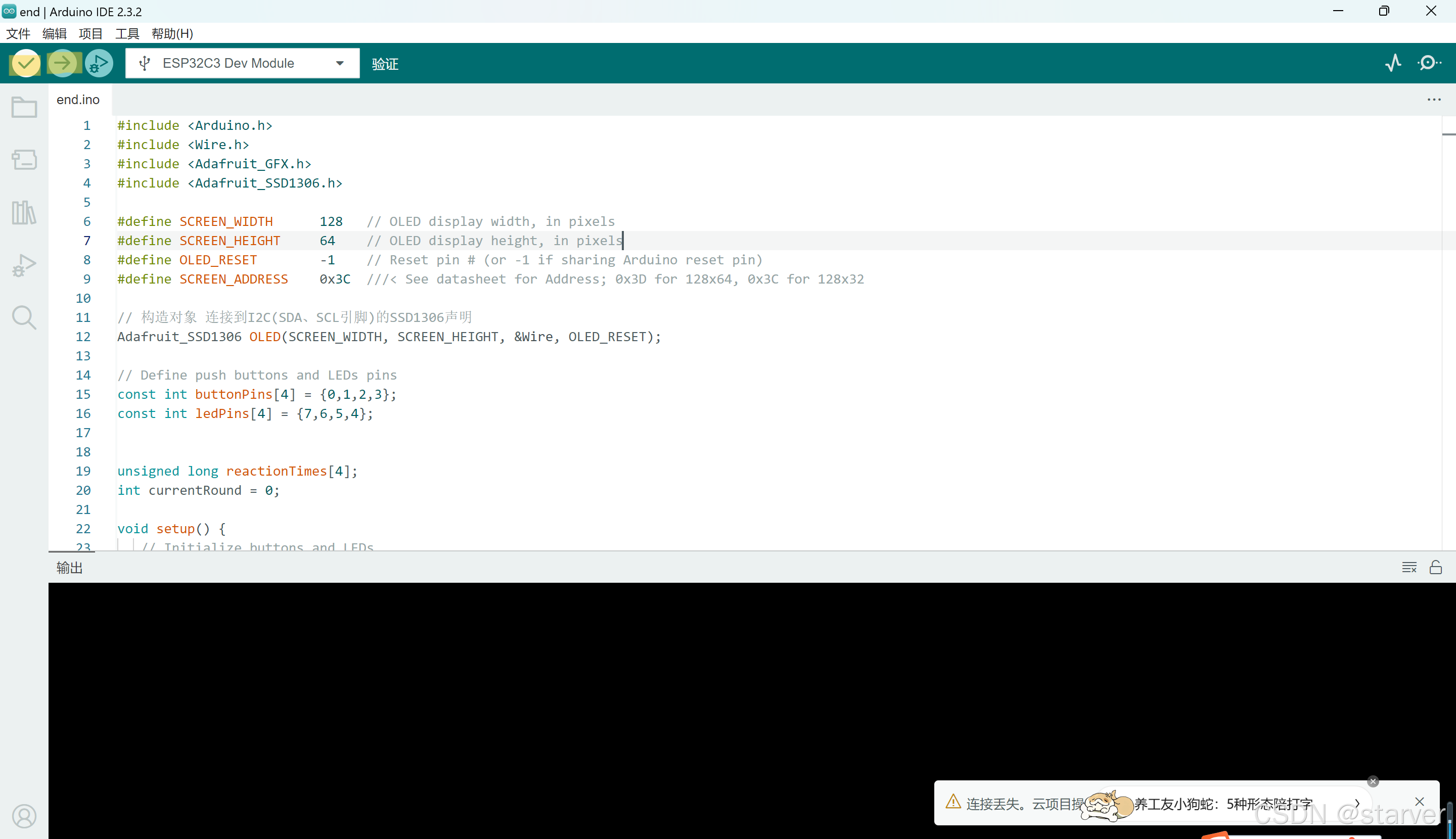

#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH      128   // OLED display width, in pixels
#define SCREEN_HEIGHT     64    // OLED display height, in pixels
#define OLED_RESET        -1    // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS    0x3C  ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32

// 构造对象 连接到I2C(SDA、SCL引脚)的SSD1306声明
Adafruit_SSD1306 OLED(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Define push buttons and LEDs pins
const int buttonPins[4] = {0,1,2,3};
const int ledPins[4] = {7,6,5,4};


unsigned long reactionTimes[4];
int currentRound = 0;

void setup() {
   // Initialize buttons and LEDs
  for (int i = 0; i < 4; i++) {
    pinMode(buttonPins[i], INPUT_PULLUP);
    pinMode(ledPins[i], OUTPUT);
    digitalWrite(ledPins[i], LOW);
  }
   pinMode(LED_BUILTIN, OUTPUT);
  // OLED初始化
  OLED.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS);
  // OLED清除显示
  OLED.clearDisplay();
  // 设置字体颜色
  OLED.setTextColor(WHITE);
  // 设置字体大小
  OLED.setTextSize(2);
  // 设置字体位置
  OLED.setCursor(0, 0);
   // 显示字符串内容
  OLED.println(" Press any");
  OLED.println(" button to");
  OLED.setTextSize(3);
  OLED.setCursor(28, 38);
  OLED.print("PLAY");

  OLED.display();
  // Wait for any button press to start the game
  waitForAnyButtonPress();

  // Start the countdown
  startCountdown();
}

void loop(){
if (currentRound < 4) {
    // Select a random LED to light up
    int randomLED = random(0, 4);
    digitalWrite(ledPins[randomLED], HIGH);


    unsigned long startTime = millis();
    while (!digitalRead(buttonPins[randomLED]) == LOW) {
      // Waiting for the correct button press
    }
    unsigned long endTime = millis();
    digitalWrite(ledPins[randomLED], LOW);


    // Record the reaction time
    reactionTimes[currentRound] = endTime - startTime;
    currentRound++;

    delay(500); // Wait 0.5 seconds before lighting up another LED
  } else {
    // Calculate and display the average reaction time
    unsigned long totalTime = 0;
    for (int i = 0; i < 4; i++) {
      totalTime += reactionTimes[i];
    }
    unsigned long averageTime = totalTime / 4;


    OLED.clearDisplay();
    OLED.setCursor(15, 9);
    OLED.setTextSize(2);
    OLED.setTextColor(WHITE);
    OLED.print("Avg.Time");
    OLED.setTextSize(3);
    OLED.setCursor(19, 31);
    OLED.print(averageTime);
    OLED.println("ms");
    OLED.display();


    // Wait for any button press to restart the game
    waitForAnyButtonPress();
    currentRound = 0;  // Reset the game
    startCountdown();
  }
}


void waitForAnyButtonPress() {
  bool buttonPressed = false;
  while (!buttonPressed) {
    for (int i = 0; i < 4; i++) {
      if (digitalRead(buttonPins[i]) == LOW) {
        buttonPressed = true;
        break;
      }
    }
  }
}
void startCountdown() {
  OLED.clearDisplay();
  for (int i = 3; i > 0; i--) {
    OLED.setCursor(41, 3);
    OLED.setTextSize(8);
    OLED.setTextColor(WHITE);
    OLED.println(i);
    OLED.display();
    delay(1000);
    OLED.clearDisplay();
  }
  OLED.setCursor(20, 4);
  OLED.setTextSize(8);
  OLED.setTextColor(WHITE);
  OLED.println("GO");
  OLED.display();
  delay(1000);
  OLED.clearDisplay();
}

代码讲解

1. 代码结构与包含的库

包含的头文件:

#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

分别引入了 Arduino 核心库、I2C 通信库以及用于控制 OLED 显示屏（基于 Adafruit 的库）的相关库，用于后续开发板基本功能、I2C 通信以及 OLED 显示操作。

宏定义部分:

#define SCREEN_WIDTH      128   // OLED display width, in pixels
#define SCREEN_HEIGHT     64    // OLED display height, in pixels
#define OLED_RESET        -1    // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS    0x3C  ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32

定义了 OLED 显示屏的相关参数，如宽度、高度、复位引脚以及 I2C 地址等信息，用于正确初始化和配置 OLED 显示屏。

2. 变量声明

// 构造对象 连接到I2C(SDA、SCL引脚)的SSD1306声明
Adafruit_SSD1306 OLED(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Define push buttons and LEDs pins
const int buttonPins[4] = {0,1,2,3};
const int ledPins[4] = {7,6,5,4};

unsigned long reactionTimes[4];
int currentRound = 0;

创建了 Adafruit_SSD1306 类型的对象 OLED，用于后续操作 OLED 显示屏。
定义了两个数组 buttonPins 和 ledPins，分别用于指定 4 个按钮和 4 个 LED 所连接的引脚编号。
reactionTimes 数组用于记录每一轮的反应时间，currentRound 变量用于跟踪当前游戏进行到的轮次。

3.setup函数（初始化函数）

引脚模式设置：

for (int i = 0; i < 4; i++) {
    pinMode(buttonPins[i], INPUT_PULLUP);
    pinMode(ledPins[i], OUTPUT);
    digitalWrite(ledPins[i], LOW);
}
pinMode(LED_BUILTIN, OUTPUT);

通过循环将 4 个按钮引脚设置为上拉输入模式（默认高电平，按下为低电平），4 个 LED 引脚设置为输出模式并初始化为低电平（关闭状态），同时也设置了开发板内置 LED 引脚为输出模式。

OLED 初始化及显示设置：

OLED.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS);
OLED.clearDisplay();
OLED.setTextColor(WHITE);
OLED.setTextSize(2);
OLED.setCursor(0, 0);
OLED.println(" Press any");
OLED.println(" button to");
OLED.setTextSize(3);
OLED.setCursor(28, 38);
OLED.print("PLAY");
OLED.display();

初始化 OLED 显示屏，然后进行一系列显示设置，如清除屏幕内容、设置文本颜色为白色、设置字体大小、设置文本显示位置等，并在屏幕上显示提示玩家按下按钮开始游戏的相关文字信息，最后调用 display 函数将内容显示在屏幕上。

等待按钮按下开始游戏：

waitForAnyButtonPress();
startCountdown();

先调用 waitForAnyButtonPress 函数等待玩家按下任意一个按钮，之后调用 startCountdown 函数开始倒计时流程，进入游戏环节。

4. loop函数（主循环函数）

游戏进行阶段（currentRound < 4 时）：

if (currentRound < 4) {
    // Select a random LED to light up
    int randomLED = random(0, 4);
    digitalWrite(ledPins[randomLED], HIGH);

    unsigned long startTime = millis();
    while (!digitalRead(buttonPins[randomLED]) == LOW) {
      // Waiting for the correct button press
    }
    unsigned long endTime = millis();
    digitalWrite(ledPins[randomLED], LOW);

    // Record the reaction time
    reactionTimes[currentRound] = endTime - startTime;
    currentRound++;

    delay(500); // Wait 0.5 seconds before lighting up another LED
}

在每一轮中，随机选择一个 LED（randomLED）点亮，记录点亮时刻（startTime），然后通过循环等待对应按钮被按下（按钮引脚变为低电平），记录按下按钮的时刻（endTime），计算并记录本轮反应时间到 reactionTimes 数组中，接着熄灭 LED，轮次加 1，并延迟 （delay）0.5 秒后进入下一轮。

游戏结束阶段（currentRound >= 4 时）：

else {
    // Calculate and display the average reaction time
    unsigned long totalTime = 0;
    for (int i = 0; i < 4; i++) {
      totalTime += reactionTimes[i];
    }
    unsigned long averageTime = totalTime / 4;

    OLED.clearDisplay();
    OLED.setCursor(15, 9);
    OLED.setTextSize(2);
    OLED.setTextColor(WHITE);
    OLED.print("Avg.Time");
    OLED.setTextSize(3);
    OLED.setCursor(19, 31);
    OLED.print(averageTime);
    OLED.println("ms");
    OLED.display();

    // Wait for any button press to restart the game
    waitForAnyButtonPress();
    currentRound = 0;  // Reset the game
    startCountdown();
}

当 4 轮游戏结束后，先计算出平均反应时间（averageTime），然后清空 OLED 屏幕，在屏幕上显示平均反应时间相关信息，接着等待玩家再次按下任意按钮重启游戏，重置轮次变量 currentRound 为 0，并重新开始倒计时进入下一轮游戏。

5. waitForAnyButtonPress 函数

void waitForAnyButtonPress() {
  bool buttonPressed = false;
  while (!buttonPressed) {
    for (int i = 0; i < 4; i++) {
      if (digitalRead(buttonPins[i]) == LOW) {
        buttonPressed = true;
        break;
      }
    }
  }
}

通过循环不断检测 4 个按钮引脚的电平状态，只要有一个按钮被按下（引脚变为低电平），就将 buttonPressed 标志变量设为 true，从而结束循环，实现等待任意按钮按下的功能。

1. startCountdown函数

void startCountdown() {
  OLED.clearDisplay();
  for (int i = 3; i > 0; i--) {
    OLED.setCursor(41, 3);
    OLED.setTextSize(8);
    OLED.setTextColor(WHITE);
    OLED.println(i);
    OLED.display();
    delay(1000);
    OLED.clearDisplay();
  }
  OLED.setCursor(20, 4);
  OLED.setTextSize(8);
  OLED.setTextColor(WHITE);
  OLED.println("GO");
  OLED.display();
  delay(1000);
  OLED.clearDisplay();
}

用于在 OLED 屏幕上实现倒计时显示功能，先清空屏幕，然后从数字 3 开始，每次在屏幕上显示一个数字，显示一秒后清空屏幕，依次显示 3、2、1，最后显示 “GO” 提示游戏开始，每个显示内容都停留一秒，完成倒计时提示后再次清空屏幕。

四、成品展示

五、过程总结

1. 开始项目首先要了解所需要的器件，我刚开始时也是无从下手，对于相关的软硬件知识非常不了解。
   了解他们的第一步，可以先从淘宝上进行拍照搜索，知道他们的具体名称，相关引脚及对应功能，熟悉后可以减少后续很多问题。

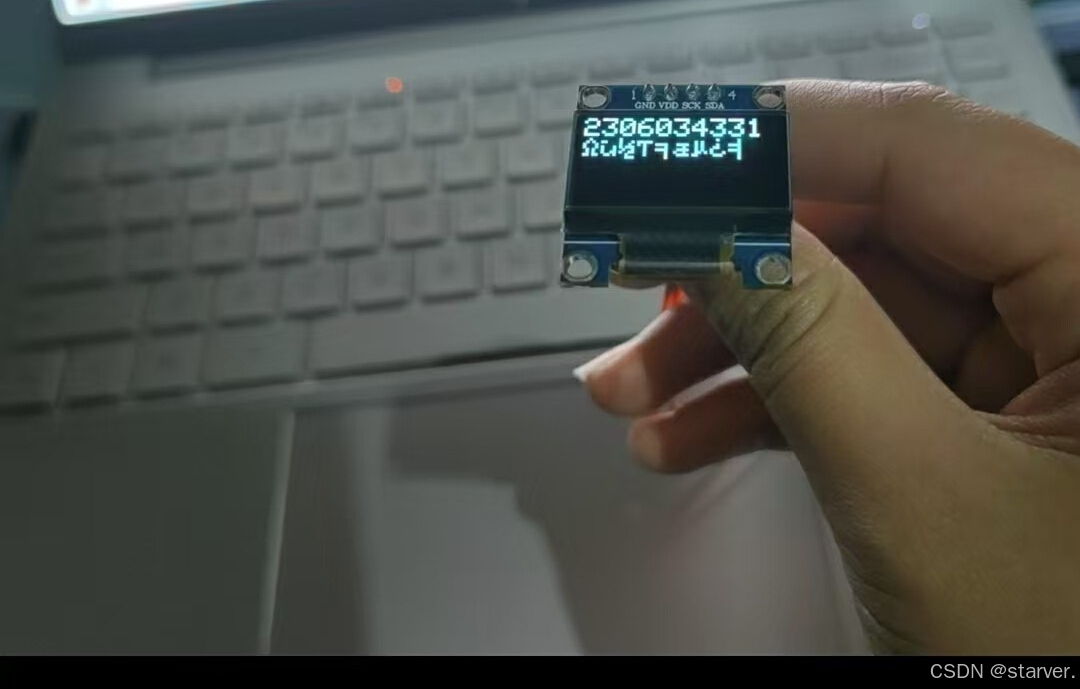

2. 我是先从代码入手，将各部分代码依次进行试验，从LED的闪烁（这里我直接用的示例代码中的Blink进行上传，然后在面包板上连接观察电路），到OLED屏幕的设置（这里我卡了很久，一开始我用的是0.96寸八针OLED，对于它我没有具体了解，导致我后续搜索方向错误一直找不到相应图片和相关资料，了解引脚图及功能后又找不到其相应代码，出现了代码上传成功OLED却不显示字幕的情况，最后我选择使用了四针OLED，这回OLED屏显成功）如下图：
   然后是按键控制开关（我先上传代码成功后，在面包板上简单连接电路）


   按键控制开关

3. 最后，各代码实验完毕后，我将总的电路连接并进行组装。一开始3D打印的主体壳太小，我就在Fusion360内将其拉伸了些，但是安装时发现按钮部位依旧不够适配，按下时不牢固总是会掉落，然后我就用热熔胶粘连了一下，但由于操作时动作幅度太大，一些引脚部位焊接不稳导致掉落。

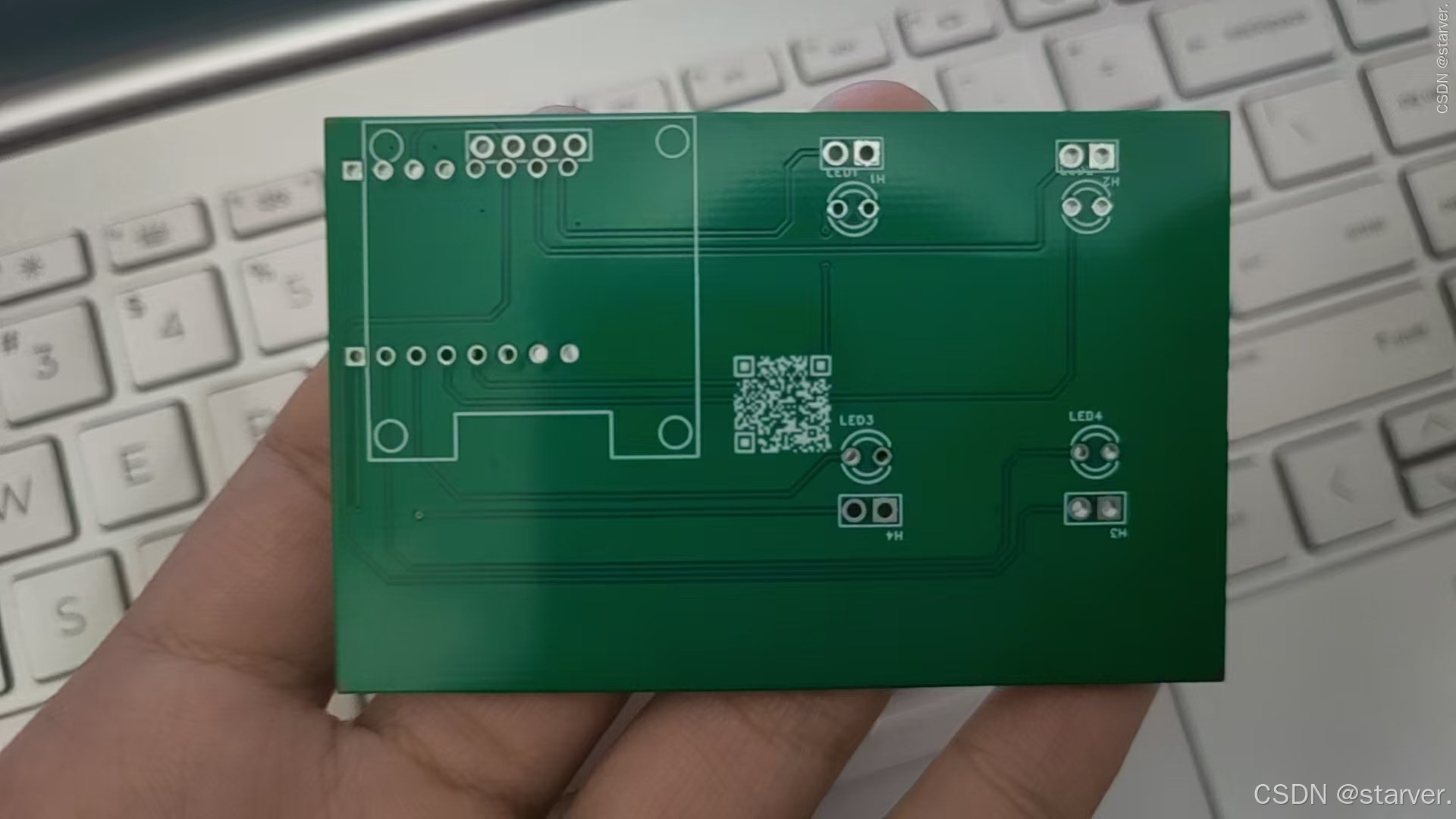

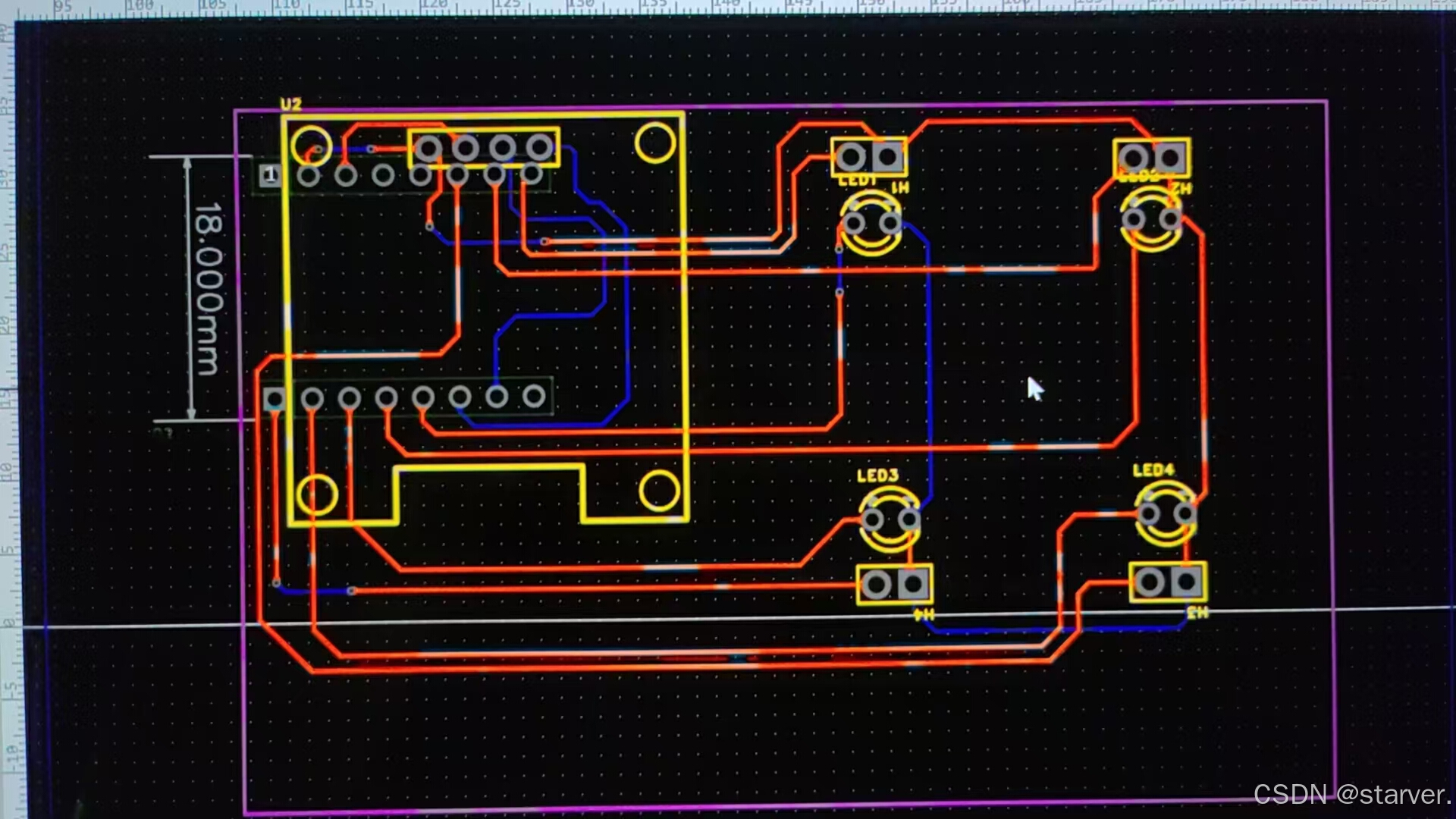

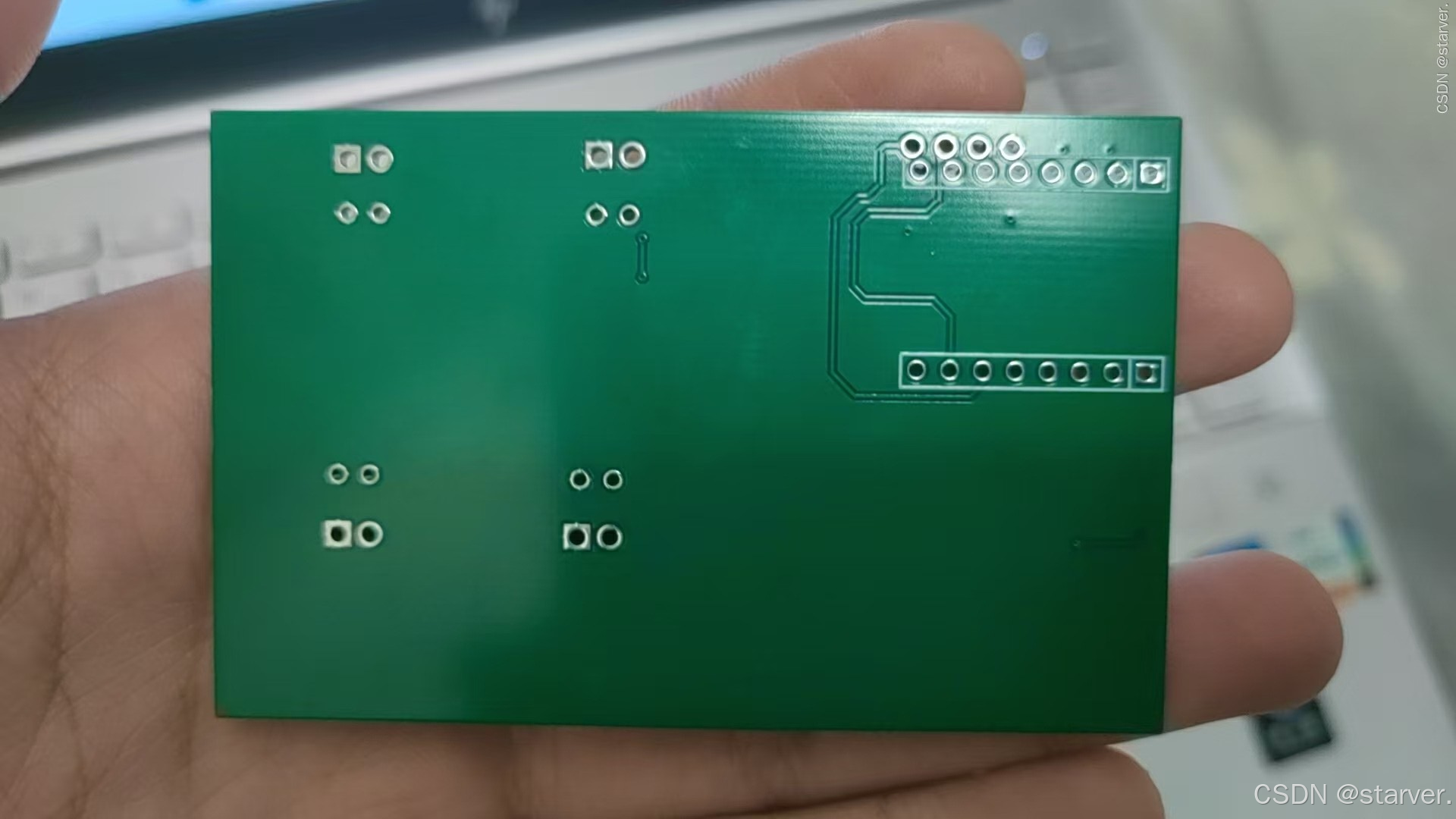

4. 最终，我决定自己画一个电路板（在嘉立创EDA），下图所示:
