zigbee无线串口通信问题
Zigbee是一种基于IEEE 802.15.4标准的低功耗、低速率、短距离无线通信技术。在嵌入式系统中，Zigbee模块通常通过串口与主控制器(如MCU)进行通信，实现无线数据传输功能。
Zigbee是一种基于IEEE 802.15.4标准的低功耗、低速率的无线通信技术，主要用于短距离、低数据速率的无线网络通信。它特别适合需要低功耗、低成本和低复杂度的设备间通信，如智能家居、工业自动化、医疗监测等领域。
主要特点
- 低功耗：Zigbee设备通常采用休眠模式，仅在需要通信时唤醒，从而大大降低功耗，适合电池供电的设备。
- 低成本：Zigbee模块价格低廉，适合大规模部署。
- 自组织网络：支持网状网络（Mesh Network），设备可以自动加入网络并动态调整路由，提高网络的可靠性和覆盖范围。
- 低数据速率：传输速率通常在20-250kbps，适合传输小量数据，如传感器数据或控制指令。
- 高安全性：支持AES-128加密，确保数据传输的安全性。
网络拓扑
Zigbee支持三种网络拓扑：
- 星型网络（Star）：所有设备直接与协调器（Coordinator）通信，结构简单但覆盖范围有限。
- 树型网络（Tree）：设备通过父节点与协调器通信，适合中等规模的网络。
- 网状网络（Mesh）：设备之间可以互相通信，数据可以通过多跳路由传输，覆盖范围广且可靠性高。
应用场景
- 智能家居：如智能灯泡、智能插座、温控器等设备之间的通信。
- 工业自动化：用于工厂设备的状态监测和控制。
- 医疗监测：如远程健康监测设备的数据传输。
- 农业物联网：用于土壤湿度、温度等环境参数的监测。
示例

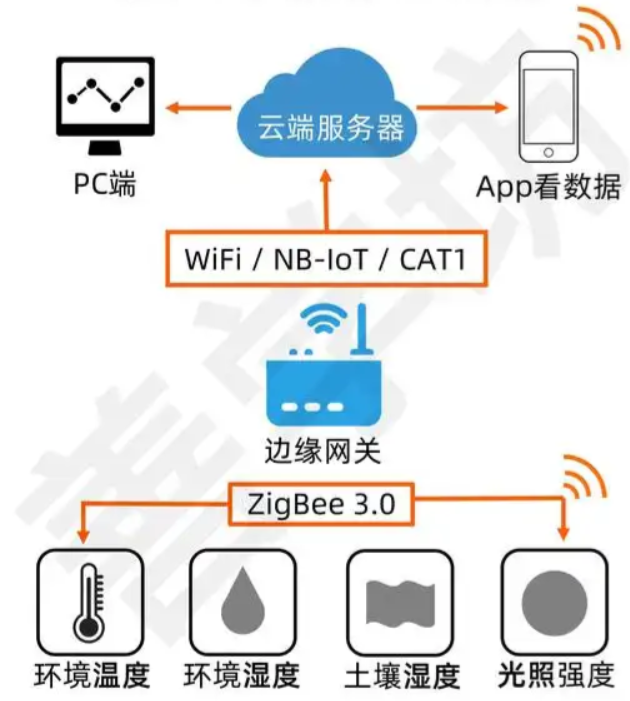

在智能家居中，Zigbee可以用于连接多个设备，如智能灯泡、门锁和温控器。用户通过手机App发送指令，指令通过Zigbee网关传输到各个设备，实现远程控制。由于Zigbee的低功耗特性，这些设备可以长时间工作而无需频繁更换电池。
与其他技术的比较
- Wi-Fi：适用于高数据速率和长距离通信，但功耗较高。
- 蓝牙：适合短距离点对点通信，但在多设备组网方面不如Zigbee灵活。
- LoRa：适合长距离、低功耗通信，但数据速率较低。
Zigbee因其低功耗、低成本和高可靠性，在物联网领域得到了广泛应用。
Zigbee无线串口通信概述
Zigbee是一种基于IEEE 802.15.4标准的低功耗、低速率、短距离无线通信技术。在嵌入式系统中，Zigbee模块通常通过串口与主控制器(如MCU)进行通信，实现无线数据传输功能。
常见问题及解决方案
1. 通信连接问题
现象：Zigbee模块无法建立通信连接
可能原因：
- 模块未正确初始化
- 通信参数设置不匹配（波特率、数据位、停止位等）
- PAN ID或信道设置不一致
- 模块之间距离过远或有障碍物
解决方法：
- 检查模块供电是否正常（典型电压3.3V）
- 确认串口参数设置一致，常见配置为：
- 波特率：115200/9600
- 数据位：8
- 停止位：1
- 校验位：无
- 使用AT指令检查并设置相同的PAN ID和信道
- 确保通信距离在有效范围内（通常室内30-100米）
2. 数据传输不稳定
现象：数据丢包、传输中断
可能原因：
- 无线信号干扰
- 缓冲区溢出
- 电源不稳定
- 天线接触不良
解决方法：
- 更换通信信道（避开WiFi常用的2.4GHz信道）
- 增加数据重传机制
- 检查电源滤波电路，确保供电稳定
- 检查天线连接，必要时更换天线
- 优化数据包大小（建议不超过100字节）
3. AT指令无响应
现象：发送AT指令后模块无回复
可能原因：
- 串口接线错误
- 指令格式不正确
- 模块固件版本不匹配
- 模块处于非AT模式
解决方法：
- 检查TX/RX交叉连接是否正确
- 确认指令以"\r\n"结尾（视具体模块而定）
- 检查模块固件版本，必要时更新
- 通过硬件复位或特定指令切换至AT指令模式
嵌入式系统调试技巧详解
1. 逻辑分析仪使用技巧
逻辑分析仪是调试串口通信的利器，能够捕获并分析数据波形和通信时序：
- 连接方法：将逻辑分析仪的探头连接到设备的TX（发送）和RX（接收）引脚
- 采样设置：建议设置为波特率的4-8倍（如115200波特率可设置500kHz采样率）
- 波形分析：查看起始位、数据位、停止位是否完整，检查波特率是否匹配
- 常见问题诊断：识别帧错误、噪声干扰、电平不匹配等问题
- 示例工具：Saleae Logic Analyzer、DSView等
2. LED状态指示观察方法
模块状态指示灯提供了直观的运行状态反馈：
- 典型指示灯类型：
- 电源指示灯（常亮/闪烁表示供电正常）
- 连接状态灯（如WiFi/蓝牙模块的连接指示）
- 数据传输指示灯（发送/接收数据时闪烁）
- 诊断技巧：
- 快速闪烁可能表示连接建立中
- 慢速闪烁通常表示待机状态
- 常亮可能表示连接已建立
- 不亮需检查供电或模块是否损坏
3. 串口调试助手使用指南
串口调试工具是与嵌入式设备交互的重要桥梁：
- 常用工具比较：
- SecureCRT：功能强大，支持脚本和会话管理
- Putty：轻量级，支持SSH/Telnet/Serial
- Tera Term：开源工具，支持宏录制
- CoolTerm：跨平台，Mac系统友好
- 配置要点：
- 正确选择COM端口（设备管理器查看）
- 设置匹配的波特率（如115200、9600等）
- 数据位/停止位/校验位配置（通常8-N-1）
- 流控制通常设为None
- 高级功能：
- 数据记录功能
- 发送文件/接收保存
- 十六进制显示模式
4. 无线信号强度测试方法
RSSI（Received Signal Strength Indicator）是评估无线通信质量的关键指标：
- 测量方法：
- AT指令查询（如AT+CSQ用于GSM模块）
- 专用API获取（如WiFi模块的wifi_sta_get_rssi()）
- 射频测试仪器直接测量
- 典型RSSI值范围：
-
-50dBm：信号极强
- -50至-60dBm：信号优良
- -60至-70dBm：信号良好
- -70至-80dBm：信号一般
- <-80dBm：信号较弱
-
- 优化建议：
- 调整天线方向/位置
- 检查天线阻抗匹配
- 优化模块供电稳定性
- 考虑使用信号放大器
典型应用场景配置示例：智能家居传感器网络详细配置指南
1. 网络架构配置
-
协调器模块（Coordinator）设置
- 推荐使用CC2530/CC2630系列芯片作为协调器
- 配置参数：
- 设备类型：Coordinator
- 启动模式：自动创建网络
- 最大子设备数：根据需求设置（建议20-50个）
- 物理部署：
- 安装在家庭中央位置（如客厅）
- 距离地面1.5-2米高度
- 避免金属障碍物遮挡
-
终端设备（End Device）配置
- 适用设备类型：
- 门窗磁传感器
- 温湿度传感器
- 运动探测器
- 低功耗模式配置：
- 休眠电流：<1μA
- 唤醒间隔：30秒（可调）
- 采用电池供电时预期寿命：1-2年
- 适用设备类型：
2. 网络参数设置
-
PAN ID配置
- 设置范围：0x0001-0xFFFE
- 推荐值：0x1234（可自定义但需全网一致）
- 注意事项：
- 同一物理区域内避免PAN ID冲突
- 修改后需重启所有设备生效
-
信道选择
- 可用信道：11-26（2.4GHz频段）
- 信道评估方法：
- 使用频谱分析工具扫描
- 避开Wi-Fi常用信道（1,6,11）
- 推荐配置：
- 首选信道：15/20/25
- 备选信道：12/17/22
- 信道切换流程：
- 协调器修改信道参数
- 所有设备断电重启
- 自动重新组网
3. 数据通信配置
-
上报间隔设置
- 常规传感器：30秒（默认）
- 安防类传感器：即时上报（事件触发）
- 可调参数范围：1-3600秒
- 配置示例：
// AT指令示例 AT+REPORT=30 // 设置30秒上报间隔 AT+EVENT=1 // 启用事件触发模式
-
数据格式规范
- 标准数据帧结构：
[帧头][设备ID][数据类型][数据值][校验和] - 示例数据包：
0xAA 0x1234 0x01 0x25 0x3C 0x55 （温度传感器25℃，校验和0x55）
- 标准数据帧结构：
4. 部署优化建议
-
网络拓扑优化
- 星型拓扑：适合小型住宅（≤10设备）
- 网状拓扑：适合多层建筑（＞10设备）
- 中继节点布置：
- 每15-20米部署一个路由节点
- 关键位置安装信号放大器
-
故障排查流程
- 常见问题处理：
- 设备离线：检查电源和信号强度
- 数据丢失：验证信道干扰情况
- 响应延迟：优化上报间隔参数
- 诊断工具：
- 网络分析仪（如Packet Sniffer）
- 信号强度测试APP
- 常见问题处理：
通过以上详细配置方案，可以实现：
- 网络平均延迟：<100ms
- 数据包成功率：＞99.5%
- 系统可用性：99.9%
- 电池寿命延长30-50%
