前言：

        本例程以STM32G070CBT6单片机为例，讲解内存和嵌入式系统中变量的存储空间，这块片子具有128KB的内部FLASH，36KB的内部SRAM存储空间。

一、变量存储空间详解

        这段带有注释的代码示例，说明了定义在不同区域、使用不用修饰符声明的变量的存储区域：

// 常量 var_Flash 存储在 FLASH 中的只读数据段（.rodata）
const int var_Flash = 1;

// 字符串Hello是常量，存储在内部FLASH中的只读数据段（.rodata），指针p_const是全局变量，存储在SRAM的静态存储区（.data 或 .bss）
const char* p_const = "Hello";

//var_Global在函数外定义，是全局变量，存储在SRAM的静态存储区的 .data 段（已初始化）
int var_Global = 5;

void TestCode()    //示例函数
{
    //var_Static是static声明的静态变量，在程序运行期间只初始化一次，存储在SRAM的静态存储区
	Static int var_Static = 5;

    //初始化的static变量，存储在SRAM中静态存储区的.data段，程序启动时，初始值50从内部FLASH中加载
	static int value_one = 50;

    //未初始化的static变量，存储在SRAM中静态存储区的.bss段，程序启动时，该区域变量自动赋零值
	static int value_two;

    //new申请的地址位于SRAM的堆中，大小为10*sizeof(int)，但p是一个指针类型的局部变量，存储在SRAM的栈中，它指向new分配的地址
	int* p = new int[10];

    //new和delete要配对使用，在嵌入式系统中慎用new和malloc来进行内存分配，会导致内存碎片化
	delete[] p;

	if( var_Global == 5 )
	{
        //局部变量 var_Local 存储在SRAM的栈空间中，生命周期和if语句一致
		int var_Local = 5;
	}

}

二、内部FLASH区域

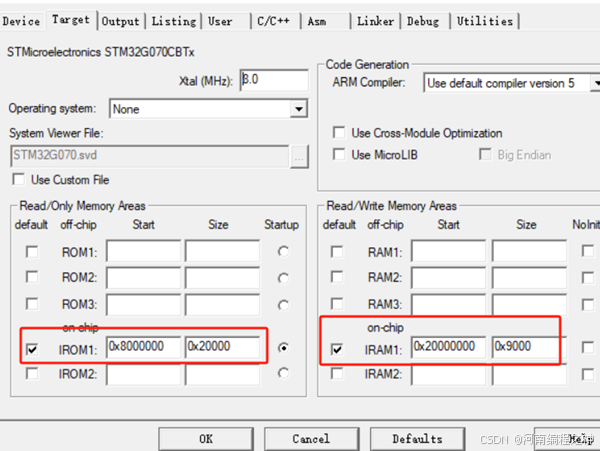

        Keil示例图中的IROM指的就是单片机内部的FLASH区域，这部分区域严格读取，是非易失性存储器（NVM），用来存储中断向量表、程序代码、Const声明的常量等。FLASH的起始地址为0x08000000，总共0x00020000Byte大小的空间，转换为10进制就是131072Bytes，对应128KB (128 * 1024Byte) ，资源相当有限了。

        如果想要长久保存一些个人定义的程序运行标志位，可以在程序运行中对FLASH进行写操作，写操作需要对FLASH进行——FLASH解锁，擦除，写入，上锁操作，将标志位写入固定的FLASH扇区内存地址中。

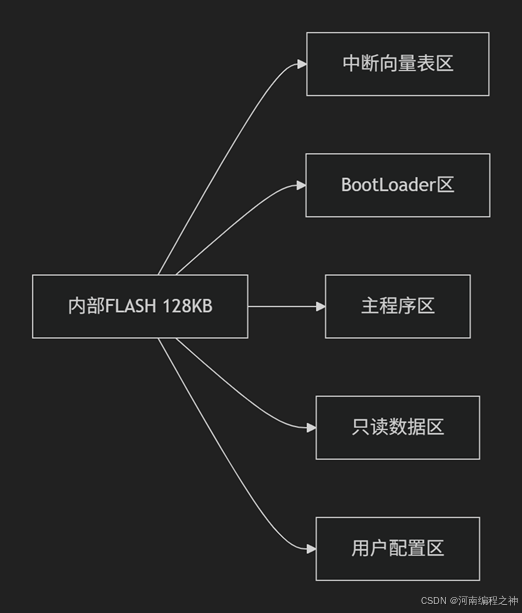

        FLASH存储区域示例如下图所示：

        图中的BootLoader区域是可选配置，用来为单片机提供在线升级，如果代码没有设置BootLoader功能的话（BootLoader小型项目一般用不到），这部分内存区域可以直接存放主程序。

三、内部SRAM区域

        Keil图片中的IRAM指的就是单片机的SRAM区域，等价于我们手机电脑中的“运行内存”，这部分区域依赖系统的内存分配策略进行空间分配，存储的是程序运行过程中使用的变量，包括三个存储区域：栈，堆和静态存储区。这三个存储区域是相互独立的，用来存储不同声明类型的变量。

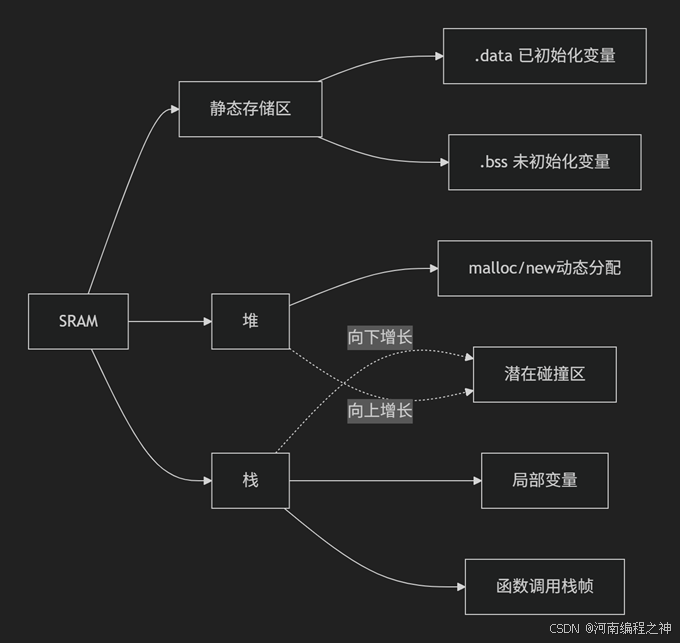

        SRAM存储区域示例如下图所示：

        栈：存储局部变量和函数形参，地址增加方向是反的，由高向低，先进先出。起始地址位于SRAM地址空间尾部，空间上和堆相邻。

例如：

int main()
{
     char temp1 = 0; //temp1变量存储在SRAM的栈中，地址为0x20008FFF
     char temp2 = 0; //temp2变量存储在SRAM的栈中，地址为0x20008FFE
}

        堆：存储new和malloc申请的变量，地址由低向高增加，位于SRAM内存区域的中间位置，以堆地址为基准，地址减小的方向是静态存储区的位置，地址增加的方向是栈区域的位置。

例如：

int main()
{
     char* p1 = new char[10]; //new申请的地址位于SRAM的堆中，数组首地址为0x20003000
     char* p2 = new char[10]; //new申请的地址位于SRAM的堆中，数组首地址为0x2000300A

     /*new和delete要配对使用，在嵌入式系统中慎用new和malloc来进行内存分配
       ，会导致内存碎片化*/
     delete[] p1;
     delete[] p2;
}

        静态存储区：存储全局变量，Static声明的静态变量，地址位于SRAM地址起始位置，由0x20000000起，和堆相邻，详见第一部分的代码，就不单独举例了。

        开发者可以通过编译后生成的.map地址映射文件来查看项目中的实际内存分配，这是嵌入式开发的黄金标准。
