大家好，这里是 Hello_Embed。前面我们用 “循环查询” 的方式处理 GPIO 输入（如按键、光敏传感器），但这种方式有个明显缺陷：如果循环中其他程序耗时较长，可能会错过输入信号（比如按键按下未被检测到）。为此，我们需要引入 “中断” 机制 —— 让硬件事件主动 “打断” CPU，实现高效响应。本篇先理解中断的基本概念和工作流程，下一篇深入 STM32 的中断体系结构。

一、为什么需要中断？

在循环查询模式中，CPU 需要不断检查引脚状态（如while(1)中反复调用HAL_GPIO_ReadPin）。如果循环中还有其他耗时操作（如复杂计算），当按键按下时，CPU 可能正忙于其他任务，导致按键动作被 “忽略”（次数丢失）。
中断的优势：无需 CPU 主动查询，当事件发生（如按键按下）时，硬件自动通知 CPU 暂停当前任务，优先处理事件，处理完成后再回到原任务 —— 就像生活中 “被门铃打断看书，开门后继续看书” 一样自然。

二、中断的基本概念

中断是指 “CPU 在执行程序过程中，被外部或内部事件打断，转而去处理该事件，处理完成后再返回原程序继续执行” 的机制。其核心过程可概括为：保存现场→处理中断→恢复现场。

• 生活类比：
  你正在看书（执行主程序），门铃突然响起（中断事件）：
  1. 你夹上书签（保存现场：记录当前看到的页码）；
  2. 去开门（处理中断：响应门铃事件）；
  3. 回来后从书签处继续看书（恢复现场：回到被打断的位置）。

三、从硬件层面理解中断：CPU 与 “异常”

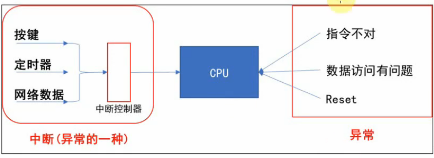

在计算机中，中断属于 “异常” 的一种 ——“异常” 是指任何打断 CPU 正常执行流程的事件。下图展示了 CPU 可能遇到的各类异常：

• 常见异常类型：

  • 未定义指令异常：CPU 执行了无法识别的指令，可能导致卡死；
  • 数据访问异常：CPU 读取 / 写入内存时，内存地址无效或受保护；
  • 复位异常：按下复位键，CPU 重启（最彻底的异常）；
  • 中断：由外部硬件（如按键、定时器、串口）触发的异常（是我们编程中最常用的异常类型）。

• 优先级处理：当多个异常同时发生时，CPU 会根据预设的优先级，先处理优先级高的异常。

• 核心逻辑：无论哪种异常，CPU 都会在检测到后，跳转到一个固定地址执行对应的处理程序 —— 这个地址称为 “异常向量”，而跳转动作由硬件自动完成。

四、中断的处理流程

中断从初始化到执行的完整流程可分为 6 步，涵盖软件配置和硬件自动操作：

1. 初始化（软件配置）
   • 设置中断源：让硬件（如按键引脚）具备产生中断的能力（例如配置引脚为 “中断触发模式”）；
   • 配置中断控制器：设置中断的优先级（当多个中断同时发生时，决定处理顺序）；
   • 使能 CPU 总中断：打开 CPU 对中断的响应开关（相当于 “允许被打扰”）。
2. CPU 执行主程序
   中断初始化完成后，CPU 正常执行主程序（如循环处理其他任务）。
3. 中断事件产生
   当触发条件满足（如按键按下），中断源（按键引脚）向中断控制器发送中断请求信号。
4. CPU 检测中断
   CPU 每执行完一条指令，都会主动检查是否有中断请求 —— 这一步由硬件自动完成，无需程序员干预。
5. CPU 响应中断
   若检测到中断请求，CPU 立即暂停当前程序，准备处理中断。
6. 执行中断服务程序（ISR）
   • 对于不同的异常 / 中断，CPU 会跳转到对应的 “异常向量地址”（该地址通常只包含一条跳转指令）；
   • 从异常向量地址跳转到具体的中断处理函数（由程序员编写），完成三件事：
     1. 保存现场：将 CPU 寄存器的当前值存入栈中，确保后续能恢复；
     2. 处理中断：根据中断源（如判断是哪个按键按下）执行具体操作；
     3. 恢复现场：从栈中取出寄存器值，回到被中断的主程序继续执行。

注意：步骤 3~5（中断产生、检测、响应）由硬件自动完成，程序员主要关注步骤 1（初始化）和步骤 6 中的 “处理中断” 部分。

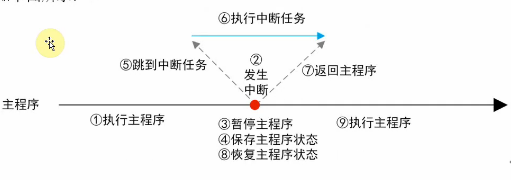

中断流程总结

从图中可清晰看到：中断的触发、跳转至处理函数等核心环节由硬件主导，程序员的工作集中在 “配置中断” 和 “编写中断服务程序” 上。

结尾

本文介绍了中断的基本概念、引入原因和处理流程，核心是理解 “硬件主动通知 CPU” 的机制如何解决循环查询的效率问题。下一篇，我们将聚焦 STM32 的中断体系结构深入理解中断的作用，后续再写代码来进行实战。
Hello_Embed 继续带你从理论到实战，逐步掌握 STM32 的中断技术，敬请期待～
