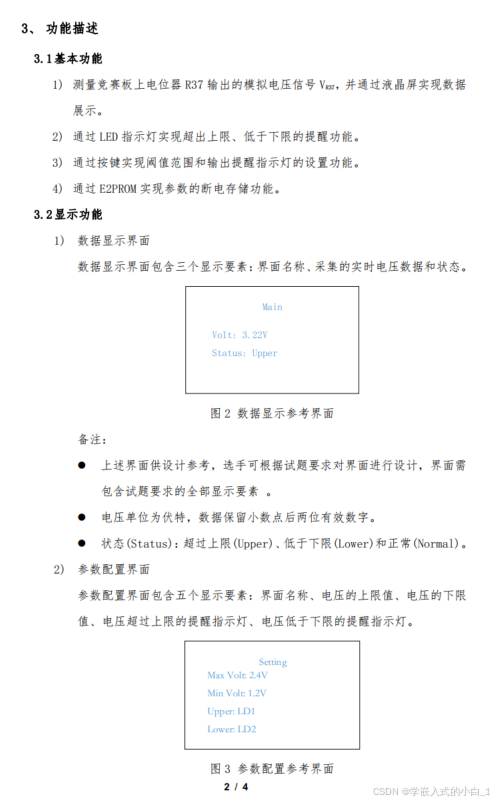

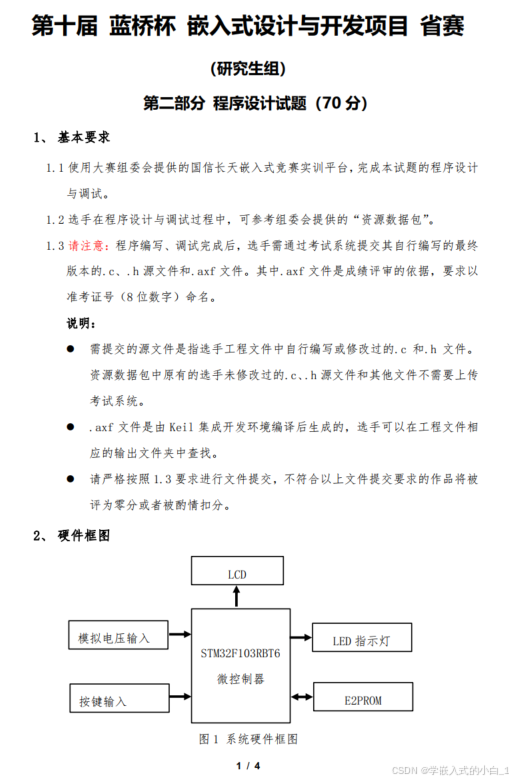

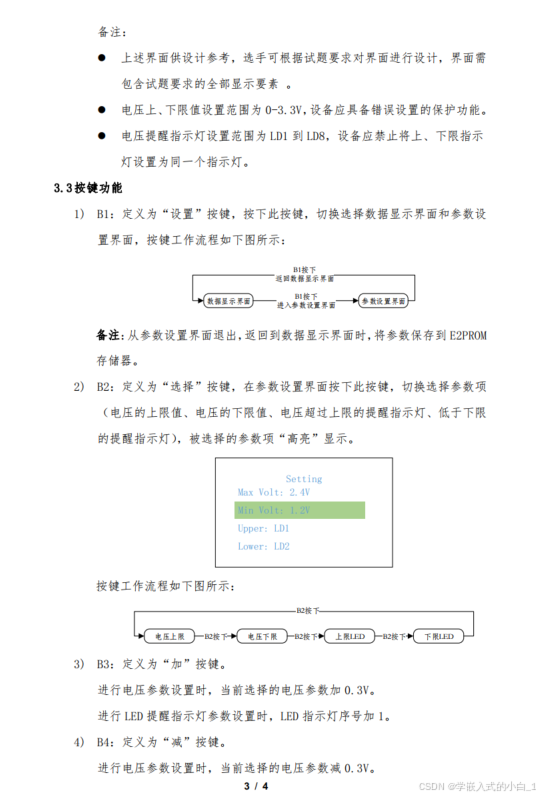

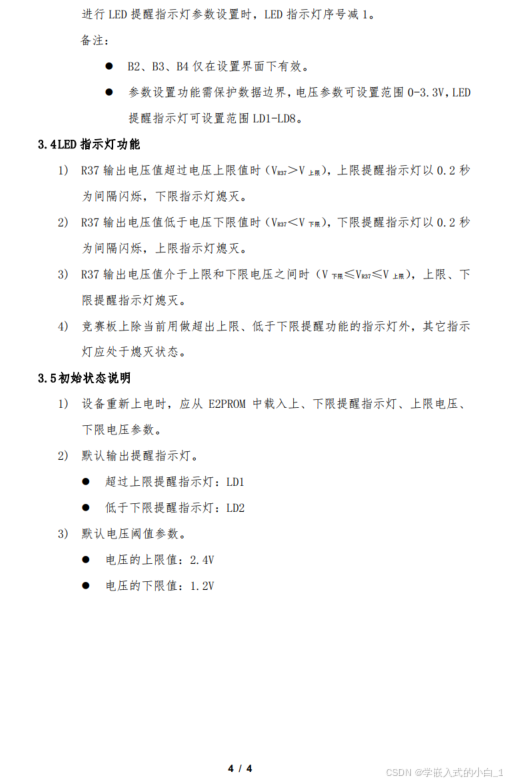

赛题内容如下：

【【等琳啊】最新视频来袭，快来看看吧！】 https://www.bilibili.com/video/BV13kwWeJE1u/?share_source=copy_web&vd_source=05fd25ae792a7d31219c6b244bda064c

首先，使用cubemx配置好比赛所需要的一些设置（一般你们都有模板，用你们模板配置好的东西就可以了，这个并没有定时器部分的配置内容）

其次(进入代码部分)

本人习惯于先弄页面显示部分。这个赛题的页面分为两个页面，一个为main页面显示模拟输出电压值和状态；另一个为设置页面，用来设置电压上限值，电压下限值，电压上限提醒灯，电压下限提醒灯的大小。

则第一个页面代码如下：

sprintf((char*)ucLcd,"     Main");
	LCD_DisplayStringLine(Line0,ucLcd);
	sprintf((char*)ucLcd,"  Volt:%3.2f",(float)v_value/4096.0*3.3);
	LCD_DisplayStringLine(Line3,ucLcd);
	sprintf((char*)ucLcd,"  Status:%s",state_mode);
	LCD_DisplayStringLine(Line4,ucLcd);

	if((float)v_value/4096.0*3.3>(float)v_max/10.0)
	{

		sprintf(state_mode,"Upper             ");

	}
	else if((float)v_value/4096.0*3.3<(float)v_min/10.0)
	{

		sprintf(state_mode,"Lower              ");

	}
	else
	{

		sprintf(state_mode,"Normal           ");

	}

其中使用sprintf来将字符串输入到uclcd里面（uclcd要不直接是char类型，要不和代码一样强制转化成char*类型），模拟电压输出后面讲。随后就是状态显示切换，我用的是字符串后面+空格，这样转换的时候，不会多一个l字符（这是一个很蠢的办法！）

第二个页面代码如下(博主只能粗糙的使用改背景颜色这个方法来实现高亮显示，引以为戒)：

LCD_SetBackColor(Red);
	sprintf((char*)ucLcd,"     Setting");
	LCD_DisplayStringLine(Line0,ucLcd);
	if(setting==1)
	{
		LCD_SetBackColor(Green);
	sprintf((char*)ucLcd,"Max Volt:%3.1f",(float)v_max/10.0);
	LCD_DisplayStringLine(Line1,ucLcd);
	}
	else
	{
		LCD_SetBackColor(Red);
	sprintf((char*)ucLcd,"Max Volt:%3.1f",(float)v_max/10.0);
	LCD_DisplayStringLine(Line1,ucLcd);
	}
	if(setting==2)
	{
		LCD_SetBackColor(Green);
	sprintf((char*)ucLcd,"Min Volt:%3.1f",(float)v_min/10.0);
	LCD_DisplayStringLine(Line2,ucLcd);
	}
	else
	{
		LCD_SetBackColor(Red);
	sprintf((char*)ucLcd,"Min Volt:%3.1f",(float)v_min/10.0);
	LCD_DisplayStringLine(Line2,ucLcd);
	}
	if(setting==3)
	{
		LCD_SetBackColor(Green);
	sprintf((char*)ucLcd,"Upper:LD%u",led_max);
	LCD_DisplayStringLine(Line3,ucLcd);
	}
	else
	{
		LCD_SetBackColor(Red);
	sprintf((char*)ucLcd,"Upper:LD%u",led_max);
	LCD_DisplayStringLine(Line3,ucLcd);
	}
	if(setting==4)
	{
		LCD_SetBackColor(Green);
	sprintf((char*)ucLcd,"Lower:LD%u",led_min);
	LCD_DisplayStringLine(Line4,ucLcd);
	}
	else
	{
		LCD_SetBackColor(Red);
	sprintf((char*)ucLcd,"Lower:LD%u",led_min);
	LCD_DisplayStringLine(Line4,ucLcd);
	}

随后就是使用内部定时器来500ms刷新，代码如下(注意任意xx_tick要是uint32_t类型，不然会出现刷新不了的现象，xx_tick使用全局变量或者静态变量都行)：

void LCD_Proc(void)               	/* LCD处理 */
{
	static uint32_t LCD_Tick;							//

	if((uwTick - LCD_Tick) > 100 )
	{
		LCD_Tick=uwTick;
		if(state==0) lcd1();
		else
		{

			lcd2();
		}


	}
}

紧随其后，我会去写按键部分的代码,代码如下(其中i2c内容后面会叙述，其他部分并不难理解，可自行观看，都是一些状态机知识。长按和双击并未涉及，想看的朋友可以看我前一篇文章)：

void KEY_Proc(void)
{
if(uwTick-Key_Tick<20) //官方建议20ms
		return;
	Key_Tick=uwTick;
	KEY_Read();
	//按键的短按处理
	if(key_up==1) {if(++state>1) state=0; LCD_Clear(Red);}
  else if(key_up==2) {if(state==1){if(++setting>4)setting=1;}}
	else if(key_up==3)
 {
	 if(state==1)
 {
	 if(setting==1) //电压最大值调试
	 {
		 (v_max>=33) ? (v_max=0) : (v_max+=3);
		  MEM_Write((uint8_t*)&v_max,0x00,1);
	 }
	 if(setting==2) //电压最小值调试
	 {
		 (v_min>=33) ? (v_min=0) : (v_min+=3);
		   MEM_Write((uint8_t*)&v_min,0x08,1);
	 }
	  if(setting==3) //超出最大阈值指示灯
	 {
		 (led_max>=8) ? (led_max=0) : (led_max++);

		   MEM_Write((uint8_t*)&led_max,0x16,1);
	 }
	  if(setting==4) //低于最小阈值指示灯
	 {
		 (led_min>=8) ? (led_min=0) : (led_min++);

		   MEM_Write((uint8_t*)&led_min,0x24,1);
	 }
 }

 }

  else if(key_up==4)
{
	if(state==1)
 {
	 if(setting==1) //电压最大值调试
	 {
		 (v_max<=0) ? (v_max=33) : (v_max-=3);
		 MEM_Write((uint8_t*)&v_max,0x00,1);
	 }
	 if(setting==2) //电压最小值调试
	 {
		 (v_min<=0) ? (v_min=33) : (v_min-=3);
		   MEM_Write((uint8_t*)&v_min,0x08,1);
	 }
	  if(setting==3) //超出最大阈值指示灯
	 {
		 (led_max<=0) ? (led_max=8) : (led_max--);
		   MEM_Write((uint8_t*)&led_max,0x16,1);
	 }
	  if(setting==4) //低于最小阈值指示灯
	 {
		 (led_min<=0) ? (led_min=8) : (led_min--);
		   MEM_Write((uint8_t*)&led_min,0x24,1);
	 }
 }

}

然后，我会写led部分，代码如下：

void LED_Proc(void)               	/* LED处理 */
{
 if(uwTick-led_tick<200) //200ms
		return;
	led_tick=uwTick;

 if((float)v_value/4096.0*3.3>(float)v_max/10.0) //超出最大阈值指示灯代码
 {
	 if(led_max==1)
	 { ss=!ss; if(ss==0)ucLed=0x01; else ucLed=0x00;}
	 else if(led_max==2)
	 {ss=!ss; if(ss==0)ucLed=0x02; else ucLed=0x00;}
	  else if(led_max==3)
	 {ss=!ss; if(ss==0)ucLed=0x04; else ucLed=0x00;}
	  else if(led_max==4)
	 {ss=!ss; if(ss==0)ucLed=0x08; else ucLed=0x00;}
	  else if(led_max==5)
	 {ss=!ss; if(ss==0)ucLed=0x10; else ucLed=0x00;}
	  else if(led_max==6)
	 {ss=!ss; if(ss==0)ucLed=0x20; else ucLed=0x00;}
	  else if(led_max==7)
	 {ss=!ss; if(ss==0)ucLed=0x40; else ucLed=0x00;}
	  else if(led_max==8)
	 {ss=!ss; if(ss==0)ucLed=0x80; else ucLed=0x00;}
	 else
		 ucLed=0x00;
 }

 else if((float)v_value/4096.0*3.3<(float)v_min/10.0) //超出最大阈值指示灯代码
 {
	 if(led_min==1)
	 { ss=!ss; if(ss==0)ucLed=0x01; else ucLed=0x00;}
	 else if(led_min==2)
	 {ss=!ss; if(ss==0)ucLed=0x02; else ucLed=0x00;}
	  else if(led_min==3)
	 {ss=!ss; if(ss==0)ucLed=0x04; else ucLed=0x00;}
	  else if(led_min==4)
	 {ss=!ss; if(ss==0)ucLed=0x08; else ucLed=0x00;}
	  else if(led_min==5)
	 {ss=!ss; if(ss==0)ucLed=0x10; else ucLed=0x00;}
	  else if(led_min==6)
	 {ss=!ss; if(ss==0)ucLed=0x20; else ucLed=0x00;}
	  else if(led_min==7)
	 {ss=!ss; if(ss==0)ucLed=0x40; else ucLed=0x00;}
	  else if(led_min==8)
	 {ss=!ss; if(ss==0)ucLed=0x80; else ucLed=0x00;}
	 else
		 ucLed=0x00;
 }

 else
	 ucLed=0x00;


  LED_Disp(ucLed);                 	/* LED显示 */
}

由于led和lcd引脚冲突，所以需要要有锁存内容来实现两者的合理运行,锁存代码如下：

void LED_Disp(uint8_t ucLed)      	/* LED显示 */
{                                     	/* LED输出 */
  GPIOC->ODR = ~ucLed << 8;       	/* 没有相应HAL函数 */
                                    /* LED锁存 */
  HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);
  HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);
}

解释：

“对输入赋值 → 选通锁存器，更新输出 → 关闭选通锁存”

由于GPIOC的led部分为16位，则我们配置8位ucled向左移8位，并取反就得到了结果.

随后进入到我们的AD部分(使用R37来实现模拟电压输出，具体内容解析我会出问文章解释)：代码如下：

uint16_t ADC2_Read(void)		    	/* ADC2读取 */
{
  HAL_ADC_Start(&hadc2);
  if (HAL_ADC_PollForConversion(&hadc2, 10) == HAL_OK)
    return HAL_ADC_GetValue(&hadc2);
  else
    return 0;
}

void ADC_Proc(void)               	/* ADC处理 */
{
	static uint32_t ADC_Tick;							//

	if((uwTick - ADC_Tick) > 100 )
	{
		ADC_Tick = uwTick;
		v_value=ADC2_Read();

	}

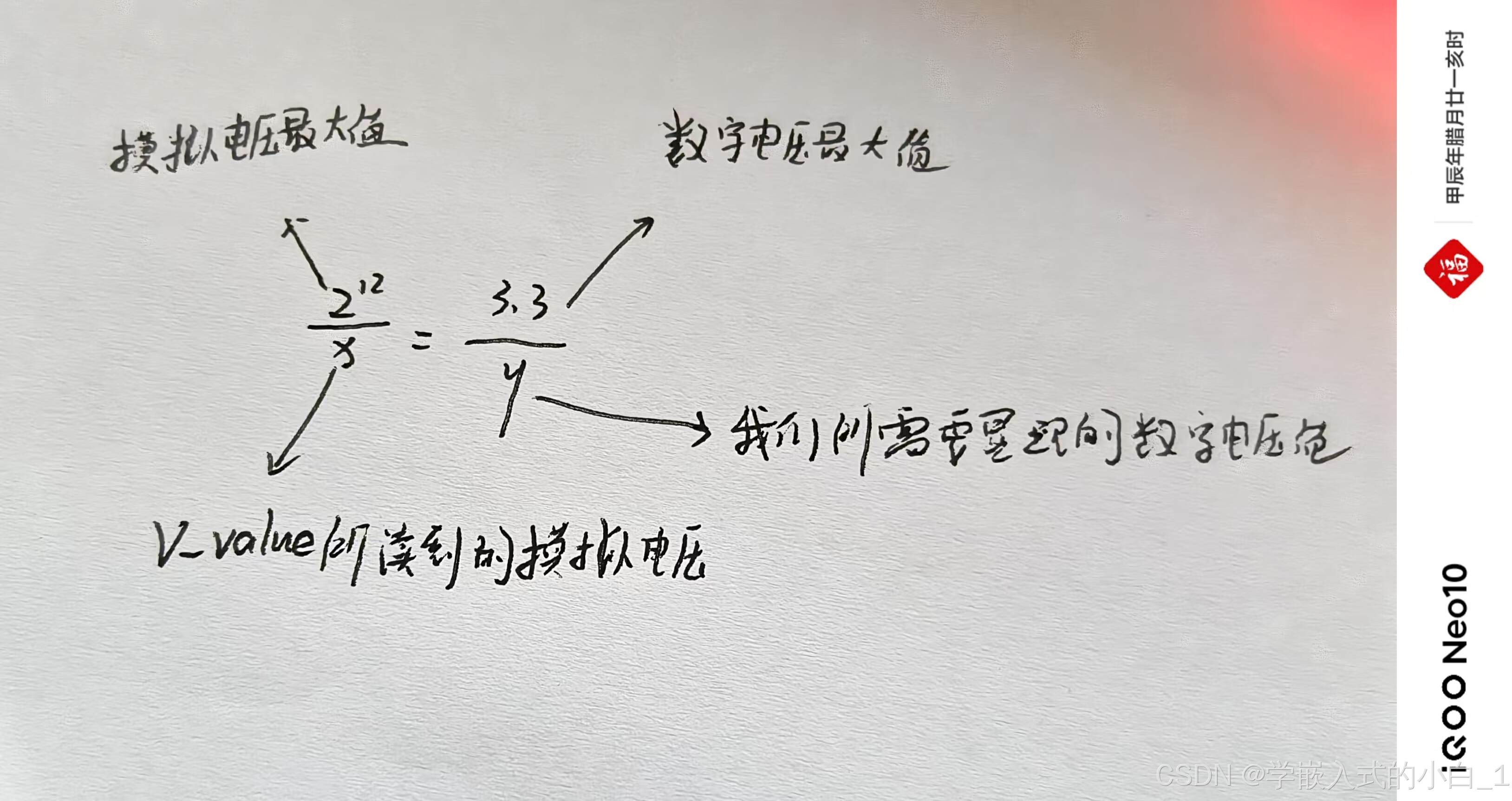

注意v_value需要是uint16_t类型和ad读到的数据进行储存，然后进行模数转化，由于ad分辨率为12位，所以换算如下：

最后，我会写i2c内容（具体内容解析，我后面会出文章解释），代码如下：

/* 存储器读 */
void MEM_Read(unsigned char* ucBuf, unsigned char ucAddr,
  unsigned char ucNum)
{
  I2C_Start();
  I2C_SendByte(0xa0);
  I2C_WaitAck();

  I2C_SendByte(ucAddr);
  I2C_WaitAck();

  I2C_Start();
  I2C_SendByte(0xa1);
  I2C_WaitAck();

  while (ucNum--) {
    *ucBuf++ = I2C_ReceiveByte();
    if (ucNum)
      I2C_SendAck();
    else
      I2C_SendNotAck();
  }
  I2C_Stop();
}
/* 存储器写 */
void MEM_Write(unsigned char* ucBuf, unsigned char ucAddr,
  unsigned char ucNum)
{
  I2C_Start();
  I2C_SendByte(0xa0);
  I2C_WaitAck();

  I2C_SendByte(ucAddr);
  I2C_WaitAck();

  while (ucNum--) {
    I2C_SendByte(*ucBuf++);
    I2C_WaitAck();
  }
  I2C_Stop();
  delay1(500);
}

使用的是软件i2c。

结尾：文章全为本人手打，如果有朋友使用了部分代码出现问题，可以积极在评论区讨论，使我们都能改正错误，共同进步！
