通信协议总结

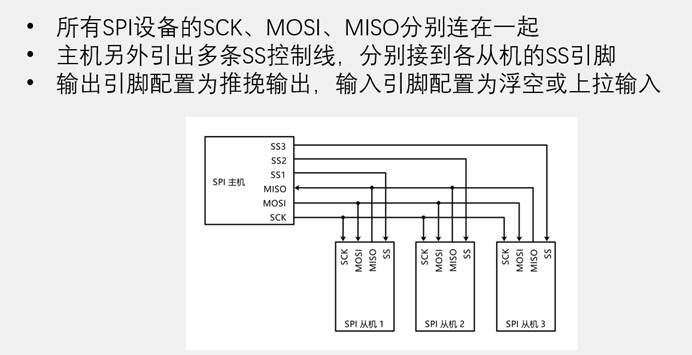

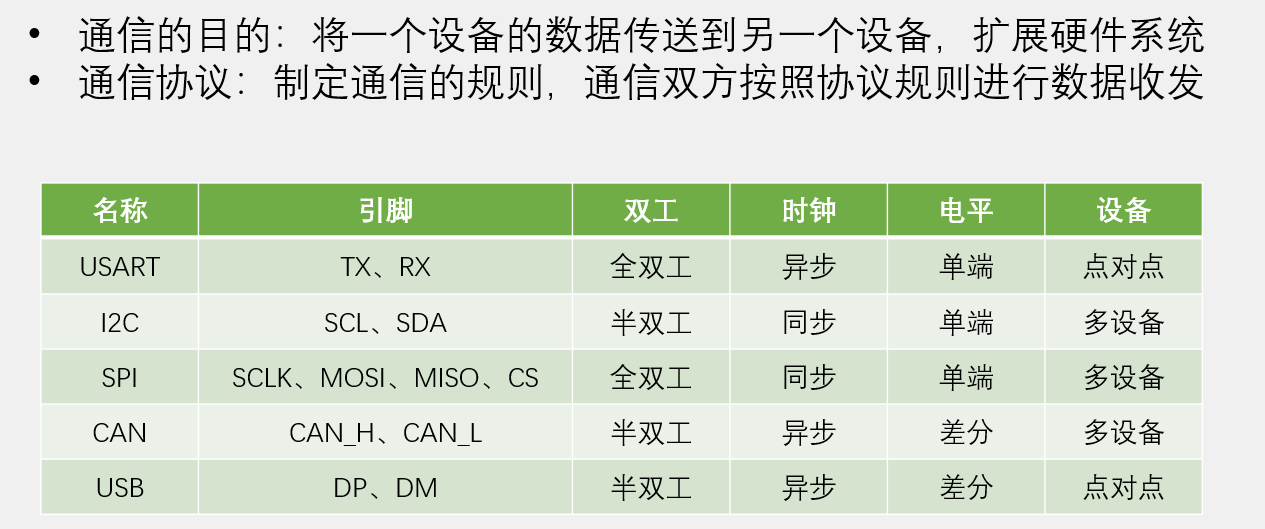

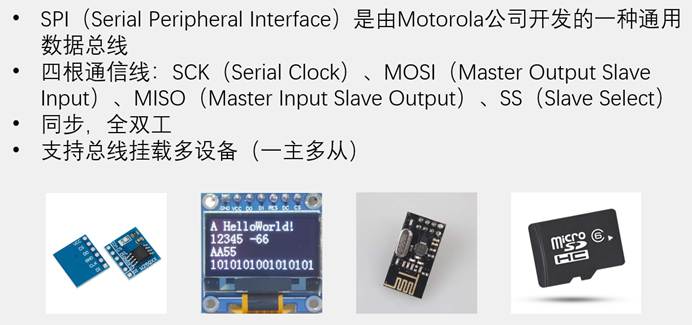

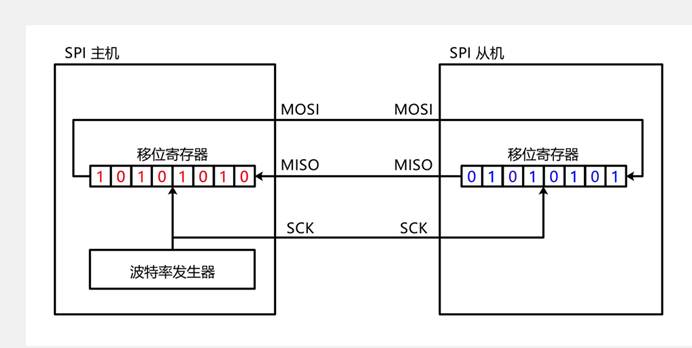

当主机通过 波特率发生器 产生 SCK 时钟，每一个 SCK 脉冲驱动一次移位：

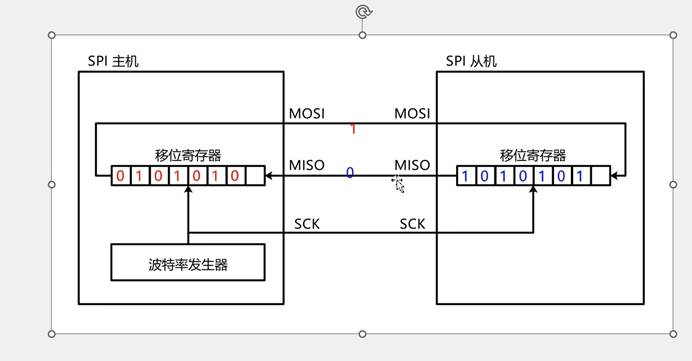

- 主机移位寄存器：最高位（图中最左侧 1）通过 MOSI 发送给从机；同时，从机移位寄存器的最高位（图中最左侧 0）通过 MISO 回传给主机。
- 下一个 SCK 脉冲：主机和从机的移位寄存器同时 右移一位，继续传输下一位数据……
一次完整传输：
当 8 位数据全部移位完成后，主机移位寄存器将包含从机返回的数据（01010101），从机移位寄存器将包含主机发送的数据（10101010）。SPI 是 “全双工同步通信”，收发操作在同一时钟周期内同时完成。

SPI时序基本单元

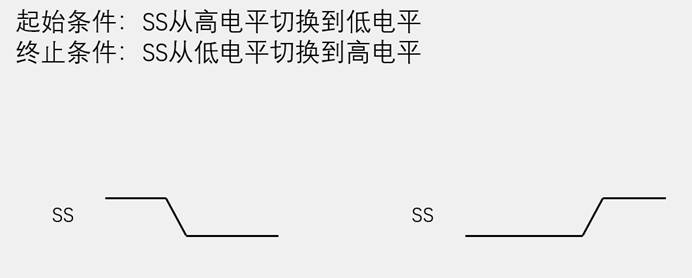

1.起始终止

当SS片选信号选中时，SS将一直置低电平

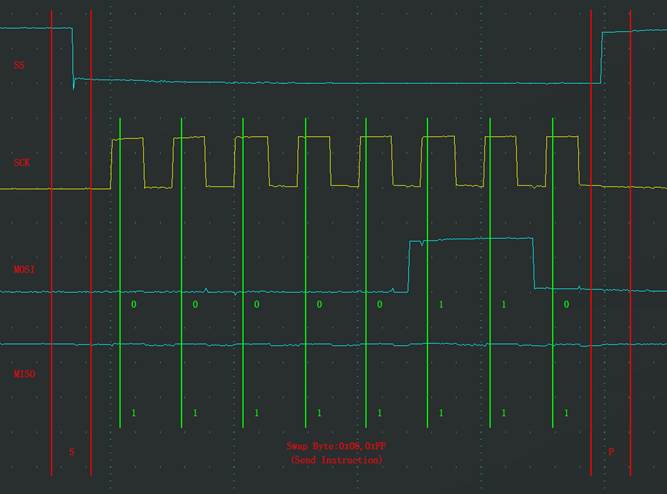

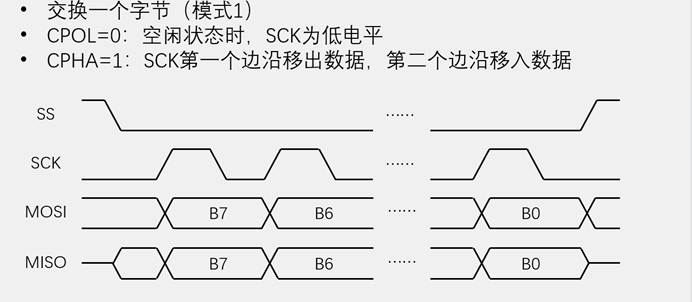

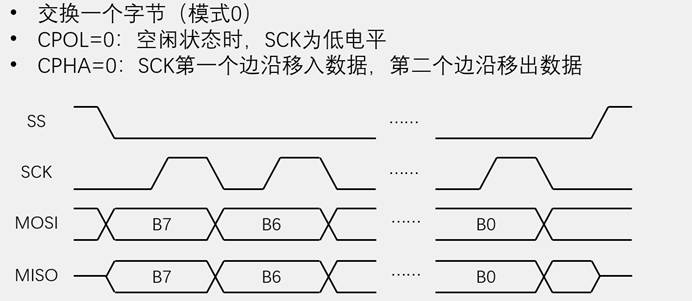

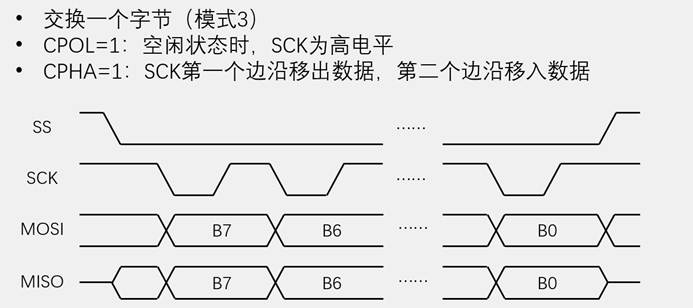

2.交换一个字节（4钟模式）

时钟模式（CPOL&CPHA）

时钟极性（CPOL，Clock Polarity）和时钟相位（CPHA，Clock Phase）

当模式0时，当SS置低电平时，MOSI和MISO要移出数据，因为SCK第一个边沿要移入数据，又因为移入数据前，必须得移出数据，所以选择当SS置低电平时，移出数据。第二个边沿再移出数据，第三个边沿再移入数据

当模式1时，第一个边沿时都移出数据，第二个边沿时，都移入数据，依次循环

模式 0（CPOL = 0，CPHA = 0）：空闲时 SCK 为低电平，在 SCK 的上升沿采样数据，下降沿改变数据。
模式 1（CPOL = 0，CPHA = 1）：空闲时 SCK 为低电平，在 SCK 的下降沿采样数据，上升沿改变数据。

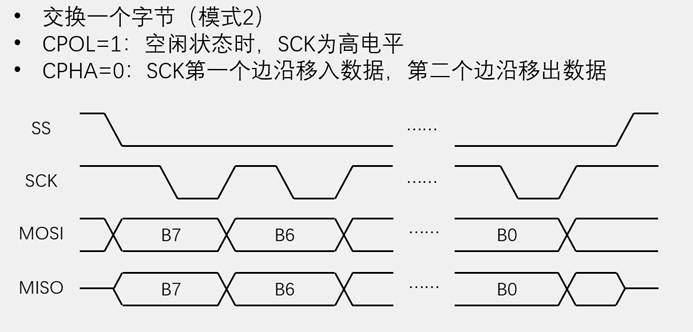

模式 2（CPOL = 1，CPHA = 0）：空闲时 SCK 为高电平，在 SCK 的下降沿采样数据，上升沿改变数据。
模式 3（CPOL = 1，CPHA = 1）：空闲时 SCK 为高电平，在 SCK 的上升沿采样数据，下降沿改变数据。

SPI的基础就是发送一个字节

SPI时序

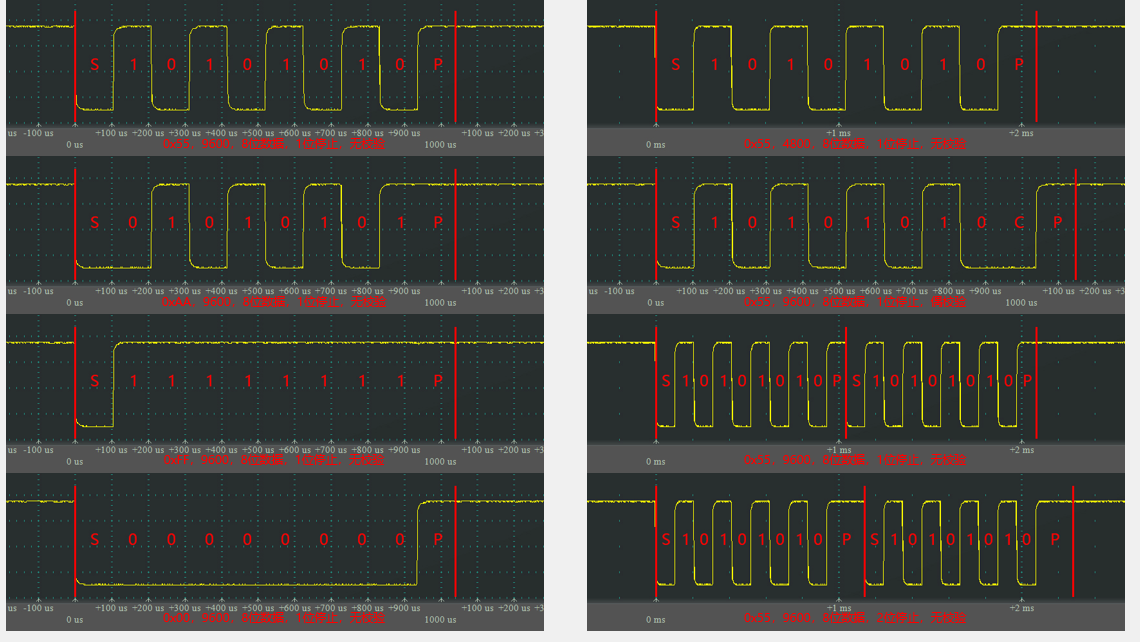

因为MOSI和MISO是全双工，必须一收一发

因此，当从机无需返回有效数据时，必须填充 “无关数据”（如全 1 的 0xFF），本质是为了满足 SPI 全双工的硬件机制，避免 MISO 线处于不确定的高阻态（可能引入噪声或干扰总线）。

程序：

初始化

SS默认高电平

将 SPI 的 SS 引脚（片选） 置为高电平，释放从机（如 W25Q64）

SCK默认低电平

将 SPI 的 SCK 引脚（时钟） 置为低电平，让时钟线进入空闲状态

void MySPI_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA4、PA5和PA7引脚初始化为推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA6引脚初始化为上拉输入

	/*设置默认电平*/
	MySPI_W_SS(1);											//SS默认高电平
	MySPI_W_SCK(0);											//SCK默认低电平
}

引脚配置


void MySPI_W_SS(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue);		//根据BitValue，设置SS引脚的电平
}


void MySPI_W_SCK(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_5, (BitAction)BitValue);		//根据BitValue，设置SCK引脚的电平
}

void MySPI_W_MOSI(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_7, (BitAction)BitValue);		//根据BitValue，设置MOSI引脚的电平，BitValue要实现非0即1的特性
}


uint8_t MySPI_R_MISO(void)
{
	return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);			//读取MISO电平并返回
}

协议层

MySPI_Start：启动 SPI 通信

功能：通过拉低 SS 引脚（MySPI_W_SS(0)），选中 W25Q64 从机，进入 SPI 通信状态。

MySPI_Stop：终止 SPI 通信

功能：通过拉高 SS 引脚（MySPI_W_SS(1)），释放 W25Q64 从机，结束当前 SPI 通信。

MySPI_SwapByte：SPI 模式 0 下的字节交换（核心）

功能：按 SPI 模式 0 的时序，完成 1 字节数据的发送与接收（全双工），适配 W25Q64 的位传输规则。
时序细节（循环 8 次，逐位处理）：
1. 发送位：MySPI_W_MOSI(ByteSend & (0x80 >> i))
  - 通过掩码从ByteSend中提取第(7-i)位（高位先行，符合文档中 “数据字节以最高有效位优先移位” 的规则），写入 MOSI 线。
2. 时钟上升沿：MySPI_W_SCK(1)
  - 拉高 SCK，W25Q64 在上升沿采样 MOSI 线的信号，接收主机发送的位（模式 0 的特性）。
3. 接收位：if (MySPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}
  - 读取 MISO 线的信号（W25Q64 发送的位），按高位先行规则存入ByteReceive的对应位。
4. 时钟下降沿：MySPI_W_SCK(0)
  - 拉低 SCK，W25Q64 在下降沿准备下一位数据（模式 0 的空闲状态）。

开始
void MySPI_Start(void)
{
	MySPI_W_SS(0);				//拉低SS，开始时序
}




停止
void MySPI_Stop(void)
{
	MySPI_W_SS(1);				//拉高SS，终止时序
}



交换一个字节
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
	uint8_t i, ByteReceive = 0x00;					//定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到

	for (i = 0; i < 8; i ++)						//循环8次，依次交换每一位数据
	{
		MySPI_W_MOSI(ByteSend & (0x80 >> i));		//使用掩码的方式取出ByteSend的指定一位数据并写入到MOSI线
		MySPI_W_SCK(1);								//拉高SCK，上升沿移出数据
		if (MySPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}	//读取MISO数据，并存储到Byte变量
																//当MISO为1时，置变量指定位为1，当MISO为0时，不做处理，指定位为默认的初值0
		MySPI_W_SCK(0);								//拉低SCK，下降沿移入数据
	}

	return ByteReceive;								//返回接收到的一个字节数据
}

I2C

简介

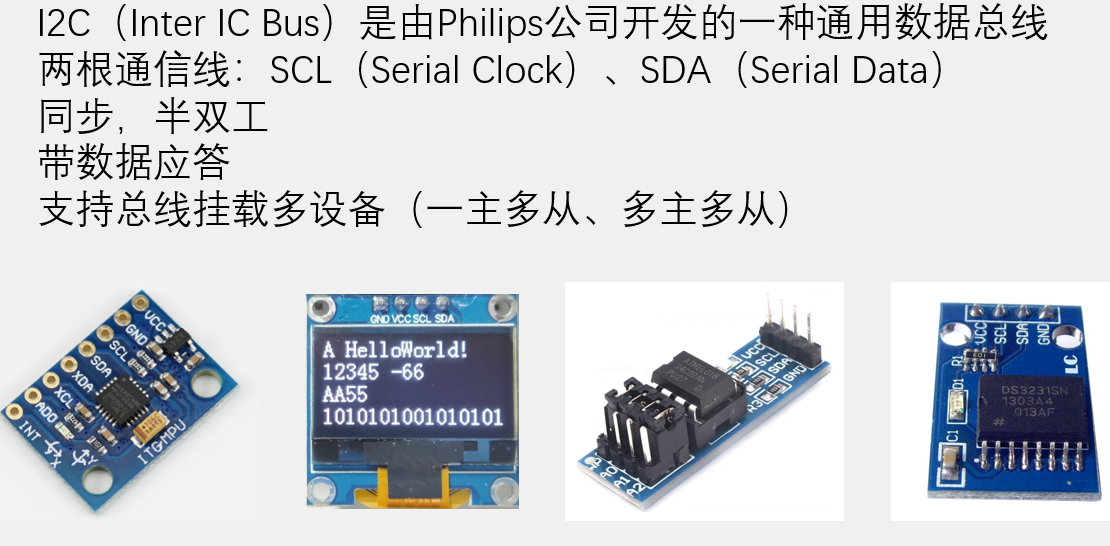

物理层特性:

I2C 协议仅需要两根线即可实现通信：

SDA（Serial Data Line）：串行数据线
SCL（Serial Clock Line）：串行时钟线

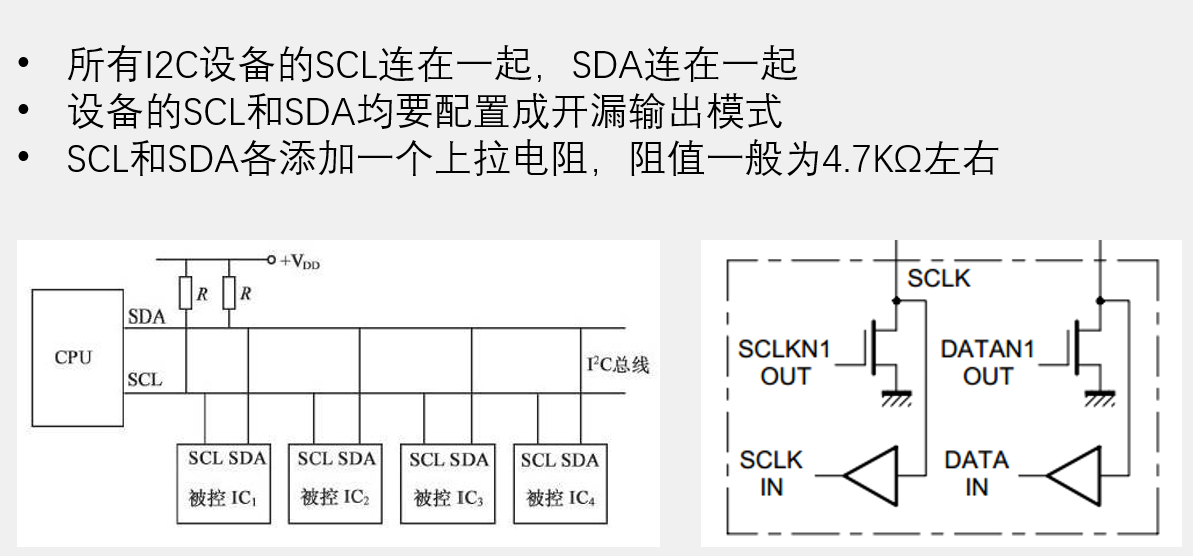

这两根线都需要通过上拉电阻连接到电源，因此当总线上的所有设备都不驱动总线时，总线会保持高电平状态。这种设计使得多个设备可以共享同一总线，实现多主多从的通信架构。

数据传输格式

I2C 通信以字节（8 位）为基本单位进行数据传输，每个字节后面会跟随一个应答位（ACK/NACK）。数据传输时，最高位（MSB）先发送。

通信流程通常包括：

起始信号（Start Condition）
从设备地址（7 位或 10 位）+ 读写位
应答位（ACK/NACK）
数据传输
停止信号（Stop Condition）

硬件

当SDA和SCL为高电平时，从机接收不到总线驱动，“总线未被驱动”

开漏输出的高电平状态，本质是 “总线未被任何设备驱动”，此时从机因检测不到有效信号而处于 “等待状态”，不会被误触发。这正是 I2C 协议将高电平定义为空闲状态的核心原因，与开漏输出的硬件特性完美适配。

I2C时序基本单元

I2C初始化

总线的 空闲状态 必须是 SDA 和 SCL 同时为高电平。

void MyI2C_Init(void)
{
/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;//开漏输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PA1和PA2引脚初始化为推挽输出

	/*设置GPIO初始化后的默认电平*/
	GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);				//设置PA1和PA2引脚为高电平
}

引脚配置

MyI2C_W_SCL：控制 SCL 时钟线电平

功能：通过 GPIO_WriteBit 函数，将 GPIOB 的 Pin10（定义为 SCL 时钟线）设置为指定电平（BitValue 为 0 时输出低电平，为 1 时输出高电平）。
关键：
- SCL 是 I2C 的时钟线，主机通过控制其高低电平跳变（时钟脉冲）同步数据传输节奏。
- Delay_us(10) 是为了满足 I2C 协议的时序要求（确保从机有足够时间识别电平变化），避免因电平切换过快导致数据传输错误。

MyI2C_W_SDA：控制 SDA 数据线电平

功能：通过 GPIO_WriteBit 函数，将 GPIOB 的 Pin11（定义为 SDA 数据线）设置为指定电平（BitValue 为 0 时输出低电平，为 1 时输出高电平）。
关键：
- SDA 是 I2C 的数据线，用于传输实际数据（地址、命令、数据字节等）。
- 同样需要 Delay_us(10) 保证电平稳定，符合 I2C 时序中对数据建立时间的要求。

MyI2C_R_SDA：读取 SDA 数据线电平

功能：通过 GPIO_ReadInputDataBit 函数，读取 GPIOB 的 Pin11（SDA 数据线）的当前电平，返回 0（低电平）或 1（高电平）。
关键：
- 用于接收从机返回的数据（如从机的应答信号 ACK、数据字节等）。
- 延时确保在电平稳定后再读取，避免读取到跳变过程中的不稳定信号。

void MyI2C_W_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB,GPIO_Pin_10,(BitAction)BitValue);
	Delay_us(10);
}
void MyI2C_W_SDA(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB,GPIO_Pin_11,(BitAction)BitValue);
	Delay_us(10);
}
uint8_t MyI2C_R_SDA(void)
{
	uint8_t BitValue;
	BitValue=GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11);
	Delay_us(10);
	return BitValue;
}

起始停止

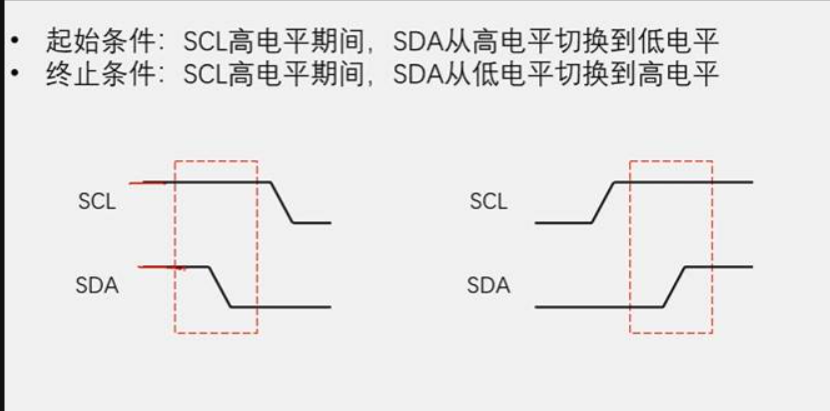

起始信号的核心是 “当 SCL 为高电平时，SDA 出现下降沿（从高到低的跳变）”。要产生这个下降沿，必须先让 SDA 处于高电平状态，再在 SCL 保持高电平期间将 SDA 拉低。

停止信号（Stop）：当 SCL 为高电平时，SDA 由低电平变为高电平（上升沿），表示通信结束。

// 起始信号：SCL高时，SDA产生下降沿
void MyI2C_Start(void)
{
    MyI2C_W_SDA(1);  // SDA 先置高（准备下降沿）
    MyI2C_W_SCL(1);  // SCL 置高（满足时序条件）
    MyI2C_W_SDA(0);  // SDA 置低（产生下降沿，触发起始）
    MyI2C_W_SCL(0);  // SCL 置低（进入传输等待状态）
}

// 停止信号：SCL高时，SDA产生上升沿
void MyI2C_Stop(void)
{
    MyI2C_W_SDA(0);  // SDA 先置低（准备上升沿）
    MyI2C_W_SCL(1);  // SCL 置高（满足时序条件）
    MyI2C_W_SDA(1);  // SDA 置高（产生上升沿，触发停止）
    MyI2C_W_SCL(0);  // SCL 置低（释放总线，可选但规范）
}

发送一个字节

从机只能被动读取

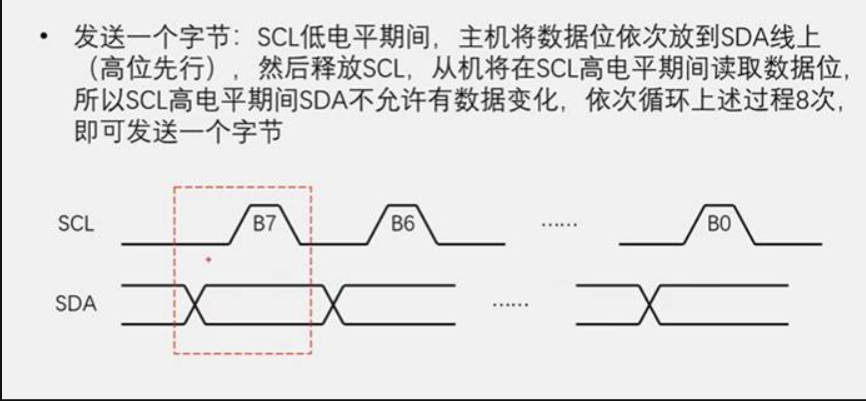

该函数通过循环逐位发送 8 位数据：先通过位运算将当前位输出到 SDA 线，再拉高 SCL 让从机读取，最后拉低 SCL 准备下一位，按 I2C 时序完成 1 字节传输。

void MyI2C_SendByte(uint8_t Byte)
{
    uint8_t i;
    for(i=0;i<8;i++)
    {//传递8位数据，这样写方便
        MyI2C_W_SDA(Byte & (0x80>>i));
        MyI2C_W_SCL(1);
        MyI2C_W_SCL(0);
    }
}

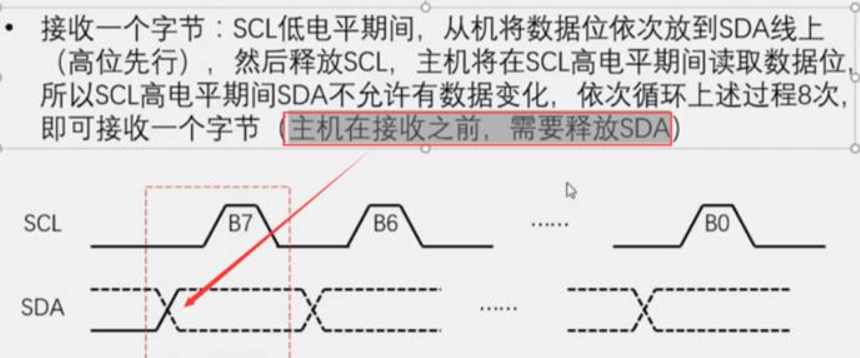

接收一个字节

整个过程遵循 I2C 时序：SCL 高电平时读取 SDA 数据，低电平时准备下一位，确保数据按位（高位优先）正确接收。

uint8_t MyI2C_ReceiveByte(void)
{
	uint8_t i,Byte=0x00;
	MyI2C_W_SDA(1);//先释放
	for(i=0;i<8;i++)
	{
		MyI2C_W_SCL(1);
		if(MyI2C_R_SDA()==1) {Byte |=(0x80 >>i);}
		MyI2C_W_SCL(0);
	}
	return Byte;
}

发送，接收应答

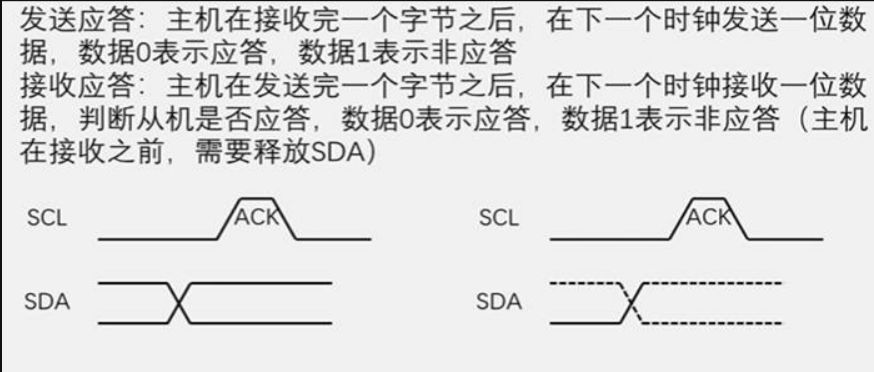

发送应答：主机给从机发送应答，告诉从机是不是要接着发。如果从机发送一个数据后，得到主机的应答，那么从机接着发送。如果没有得到应答，就停止发送数据

接收应答：发送一个字节后，紧跟着调用接收应答，用来判断从机有没有接收到数据。如果从机收到，那么主机释放SDA时，从机立刻把SDA拉下来，然后在SCL高电平期间，主机读取应答位，如果应答位为，那么从机确实收到。（主机发送一个字节后，就问有没有人收到，我要放手了，如果有人收到，你就把SDA拽下来，主机高电平读取数据，确实有人收到了）

MyI2C_SendAck(uint8_t AckByte)：发送应答信号：每传输 1 字节数据后，接收方必须发送应答信号。若发送 “非应答”（1），通常表示数据传输结束或接收失败。

MyI2C_ReceiveAck(void)：接收应答信号AckByte为 0 时表示接收成功，为 1 时表示接收失败或需终止传输。

void MyI2C_SendAck(uint8_t AckByte)
{

        MyI2C_W_SDA(AckByte);
        MyI2C_W_SCL(1);
        MyI2C_W_SCL(0);
}
uint8_t MyI2C_ReceiveAck(void)
{
    uint8_t i,AckByte=0x00;
        MyI2C_W_SDA(1);//先释放
        MyI2C_W_SCL(1);
        AckByte=MyI2C_R_SDA();
        MyI2C_W_SCL(0);
    return AckByte;
}

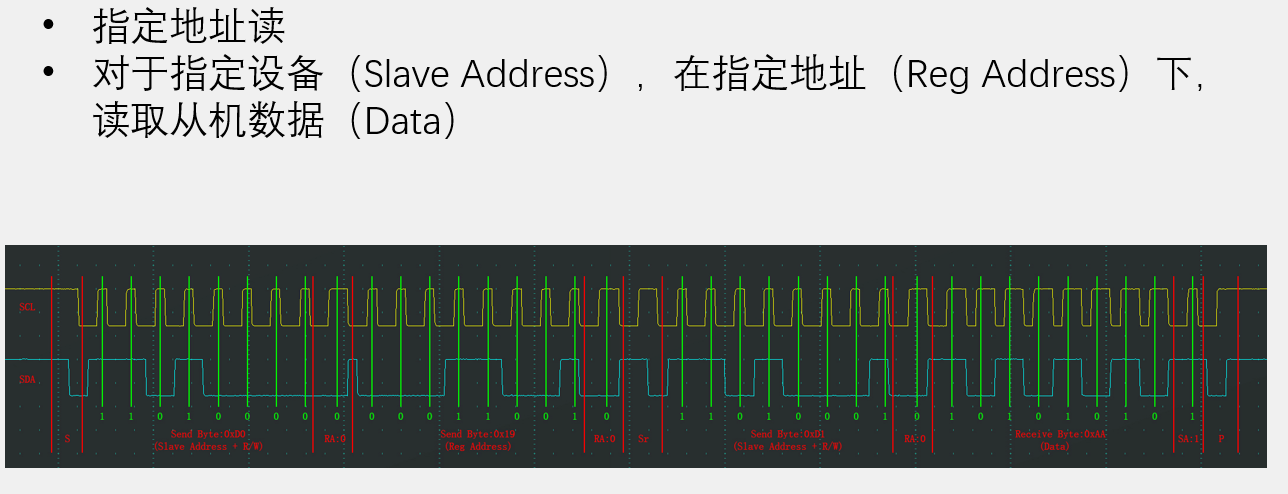

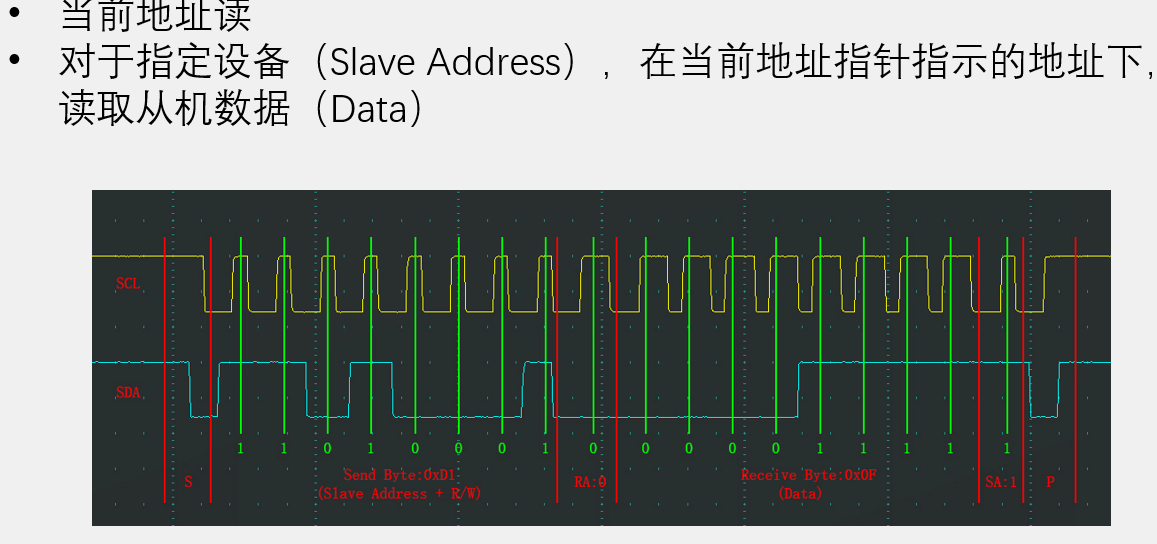

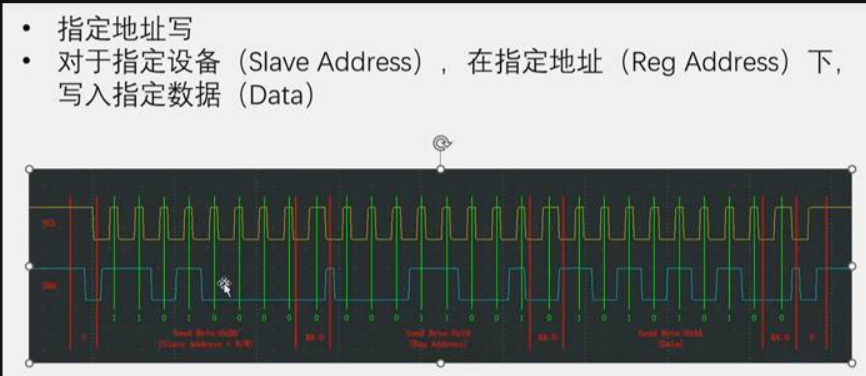

I2C时序

USART

USART1 APB1

USART2 USART3 APB2

基本概念

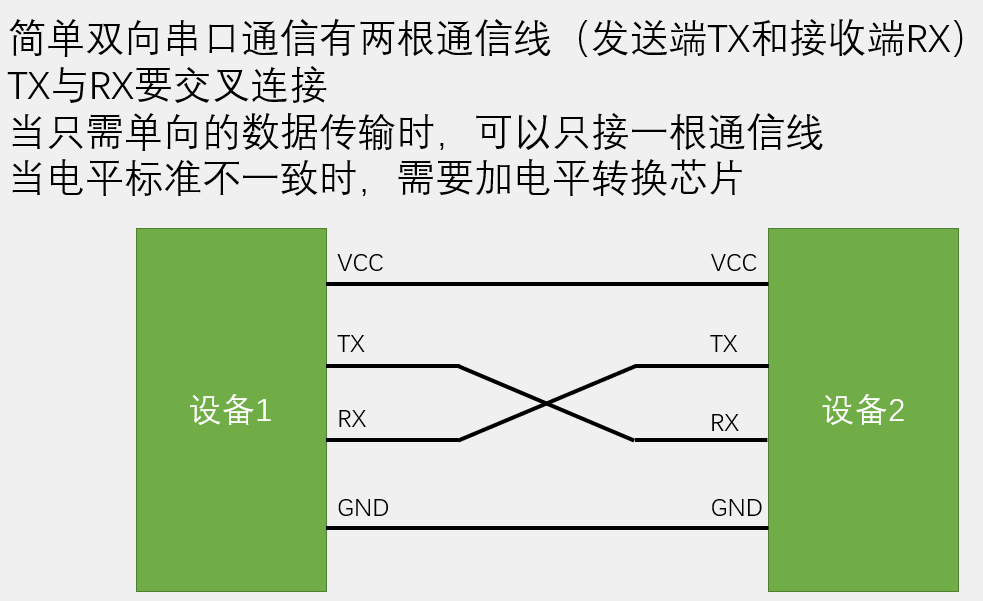

异步串行通信，两根线（RX TX）
波特率：双方必须一致

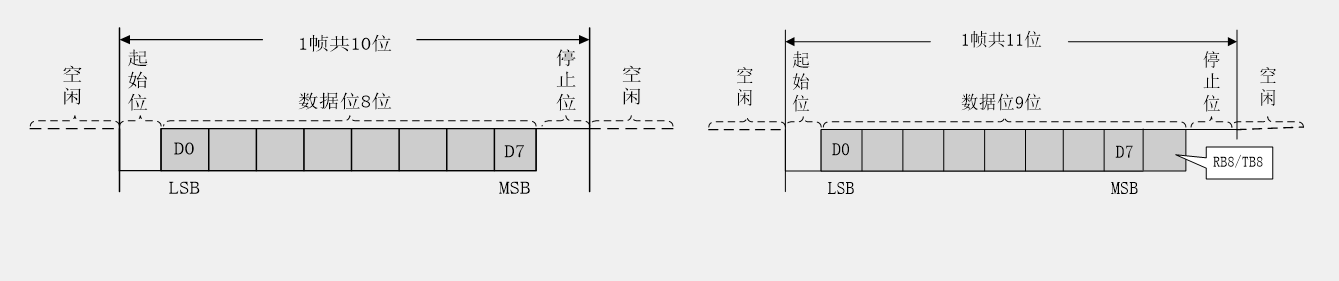

数据格式：起始位（1位低电平）+数据位+可选校验位+停止位（1-2位高电平）低位先行

校验位：

奇校验：数据位中 1 的个数 + 校验位 = 奇数；

偶校验：数据位中 1 的个数 + 校验位 = 偶数。

CRC（循环冗余校验）

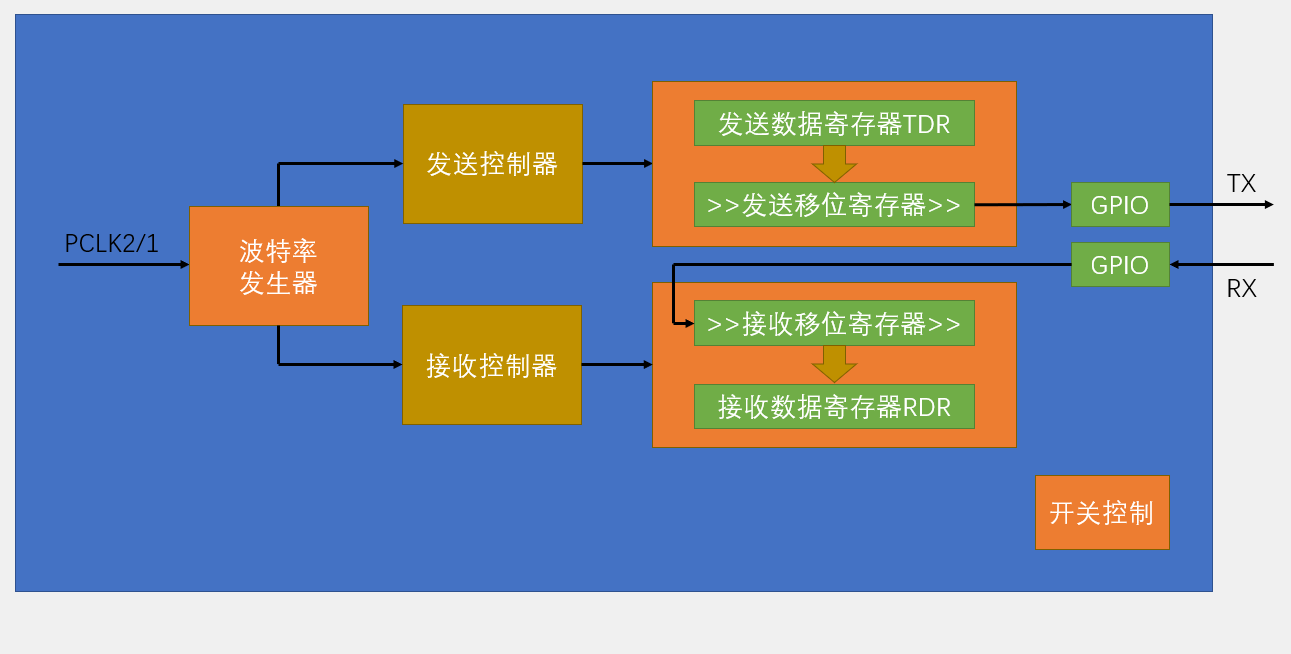

硬件电路

关键配置

波特率计算：USARTDIV=f_ck/(16*baudrate)
常用模式：轮询，中断，DMA
中断类型：TX完成，RX收到数据，传输错误

常用模式

轮询模式：通过不断查询发送 / 接收状态寄存器（如 TXE 发送空、RXNE 接收非空）判断操作是否完成，实现简单但占用 CPU 资源，适合数据量小、实时性要求低的场景。
中断模式：当发送完成、接收数据或发生错误时，硬件触发中断，CPU 仅在中断发生时处理数据，节省 CPU 资源，适合中等数据量和实时性要求较高的场景。
DMA 模式：通过 DMA（直接存储器访问）控制器自动完成数据在内存与 UART 外设间的传输，无需 CPU 干预，适合大数据量传输（如文件、传感器数据流），效率最高。

轮询：CPU占用率100%	最高波特率	115200	实时性	差	实现简单	低速调试
中断：CPU占用率~30%	最高波特率	1Mbps   实时性	中	实现中等	中速设备
DMA：CPU占用率<5%	最高波特率	10Mbps	实时性	优	实现复杂	高数据流

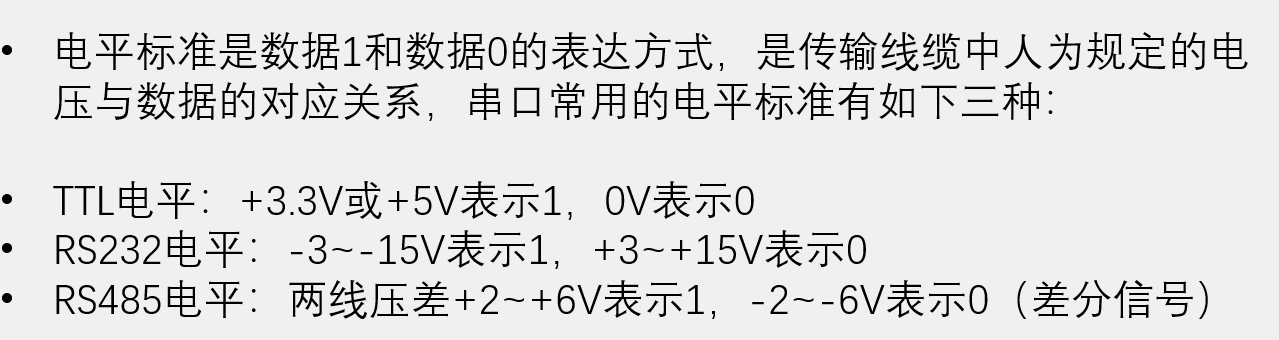

电平标准：

基本结构：

时序：

常见问题：

如何解决数据溢出？及时读取数据或使用DMA
如何实现不定长接收？ IDLE中断+DMA
如何提高传输效率？使用DMA减少CPU占用

三种方式

轮询

初始化

void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//将PA9引脚初始化为复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPU; //输入上拉模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;			//模式，选择为发送模式
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

轮询发送

//轮询发送
void Serial_send(uint8_t *data,uint32_t len)
{
	for(uint32_t i=0;i<len;i++)
	{
		//等待发送缓冲区为空

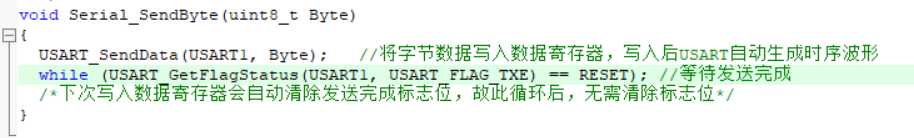

		while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);
		//发送一个字节
		USART_SendData(USART1,data[i]);
	}
	//等待最后一个字节发送完成（TC完成标志）
	while(USART_GetFlagStatus(USART1,USART_FLAG_TC)==RESET);
}

关键标志：USART_FLAG_TXE（Transmit Data Register Empty，发送数据寄存器空）。

当该标志为 RESET（0）时，表示 UART 的发送数据寄存器中还有未发送的数据，此时不能写入新数据。

当该标志为 SET（1）时，表示发送数据寄存器已空，硬件已将其中的数据转移到移位寄存器进行发送，此时可以写入下一个字节。

等待机制：while 循环会一直阻塞，直到 TXE 标志变为 SET，确保上一个字节已被硬件取走，避免新数据覆盖未发送的数据。

轮询接收

//轮询接收
void Serial_receive(uint8_t *data,uint32_t len)
{
	for(uint32_t i=0;i<len;i++)
	{
		//等待接收缓冲区为空
		while(USART_GetFlagStatus(USART1,USART_FLAG_RXNE)==RESET);
		data[i]=USART_ReceiveData(USART1);
	}

}

轮询模式的核心是 **“软件查询硬件状态 → 硬件通过标志位反馈状态 → 软件根据状态执行操作”** 的循环：

发送：查询 TXE → 硬件准备好 → 写入数据 → 重复直到完成 → 确认 TC；
接收：查询 RXNE → 硬件收到数据 → 读取数据 → 重复直到完成。

轮询发送一个字节

中断：

初始化

void Serial_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//将PA9引脚初始化为复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPU; //输入上拉模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);


	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;			//模式，选择为发送模式
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);//开启串口接收数据的中断
//	USART_ITConfig(USART1,USART_IT_TXE,ENABLE);//开启串口发送数据的中断

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel=USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&NVIC_InitStructure);

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}

这样的配置支持基本的串口通信，且通过中断中断可以高效处理接收数据。

文本接收数据包

//中断（处理中断接收）
/*

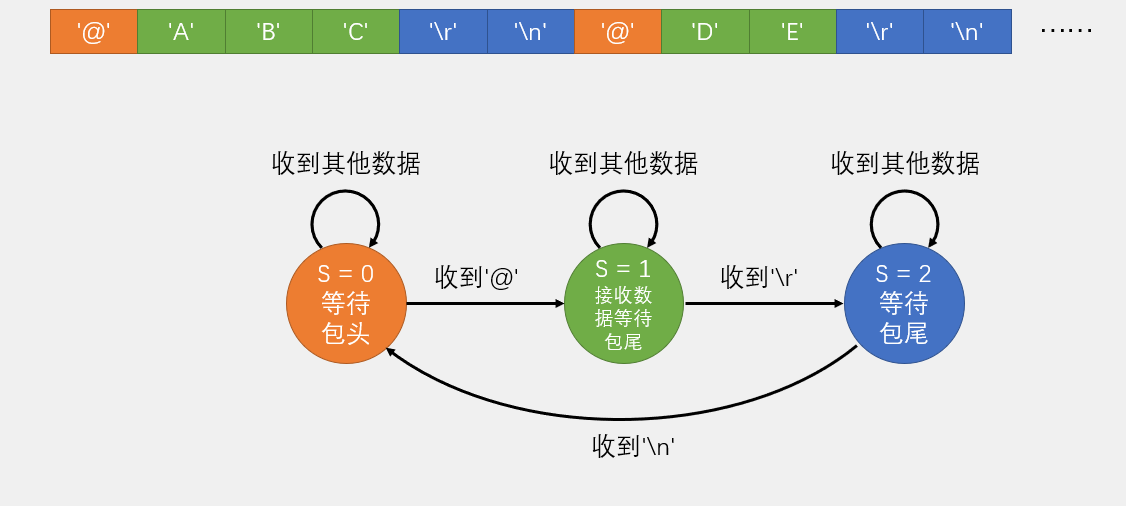

状态 0：等待包头（起始标志）
状态 1：接收有效数据，同时检测第一个包尾
状态 2：检测第二个包尾，确认数据包结束

*/
void USART1_IRQHandler(void)
{
	static uint8_t RxState = 0;		//定义表示当前状态机状态的静态变量
	static uint8_t pRxPacket = 0;	//定义表示当前接收数据位置的静态变量
	if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)
	{
		//读取数据
		uint8_t Rxdata=USART_ReceiveData(USART1);
		//判断状态机的状态
		if(RxState==0)
		{
			//数据包报头
			if(Rxdata=='@' && Serial_RxFlag==0)
			{
				RxState=1;//下一状态，接收数据包
				pRxPacket = 0; // 重置缓冲区索引（准备存新数据）
			}
		}
		else if(RxState==1)
			{
				if(Rxdata=='\r') // 收到第一个包尾 "\r"
				{
				RxState=2;//进入状态2，确定包结束
				}
				 else
            {
                // 增加缓冲区边界判断，避免越界（重要补充）
                if(pRxPacket < 99)  // 预留1位给结束符'\0'
                {
                    Serial_RxPacket[pRxPacket] = Rxdata;
                    pRxPacket++;
                }
                else
                {
                    // 缓冲区满时复位，避免数据溢出
                    RxState = 0;
                    pRxPacket = 0;
                }
            }
			}
		else if(RxState==2)
			{
				if(Rxdata=='\n') // 收到第二个包尾"\n"
				{
					RxState=0;
					Serial_RxPacket[pRxPacket] = '\0';  // 加字符串结束符（方便处理字符串）
          Serial_RxFlag = 1; 									// 置位完成标志，通知主程序"有新包"
				}
				else	// 未收到正确的第二个包尾，视为无效数据，复位状态机
				{
				RxState = 0;
				pRxPacket = 0;
				}
			}
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);//清除中断标志
	}

通过 “状态机” 机制，能准确识别符合 @xxx\r\n 格式的数据包，过滤无效数据，适合串口通信中可靠接收命令或数据。主程序只需检查 Serial_RxFlag，即可知道是否有新的完整数据包。

openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

聚力 AI 硬件创新｜2026 首届 openvela AI 硬件开发者大赛火热报名中

AI 硬件爆发时代，开发者亟需高成熟度、低功耗、原生智能的系统基座。openvela 作为小米开源 AIoT 操作系统，经亿级量产设备落地验证，搭载全栈系统智能引擎，成为全球 AI 硬件开发者优选操作系统。官方配套全套技术赋能资源，助力开发者探索更多全新 AI 硬件产品形态，推动技术创新落地与生态商业化发展。，只要你渴望通过 AI 硬件改变世界，均可参赛竞逐，openvela 已经为你搭好了舞台，

openvela

JAVA+Agent学习day13

集合->List下的集合+LinkedList集合+Collections集合+泛型+红黑树+set集合。- removeFirst() / removeLast() 头尾删除。- addFirst() / addLast() 头尾添加。- getFirst() / getLast() 获取头尾。- swap(List, i, j) 交换指定位置元素。- 去重靠：hashCode() + equa

openvela

嵌入式机器学习 - 学习笔记1.2.2 - 机器学习专用硬件

摘要：本文探讨了嵌入式AI硬件的真实加速能力，指出传感器和普通MCU不等于AI加速器，需区分通用MCU、带DSP/ML指令的CPU（如Cortex-M55）和专用NPU（如Ethos-U55）。TinyML任务按计算需求分为Vibration、Voice、Vision三类，性能提升需结合计算架构、内存优化和编译器（如Vela）。强调硬件选型应基于任务复杂度（如EEG/EMG多模态需NPU，GSR/

openvela

所有评论(0)

查看更多评论

weixin_45198947

@weixin_45198947

已为社区贡献2条内容

通信协议总结

weixin_45198947

SPI

要求：

简介

通信特性：

移位示意图：

SPI时序基本单元

SPI时序

程序：

初始化

引脚配置

协议层

I2C

简介

物理层特性:

数据传输格式

硬件

I2C时序基本单元

I2C初始化

引脚配置

起始停止

发送一个字节

接收一个字节

发送，接收应答

I2C时序

USART

基本概念

硬件电路

关键配置

电平标准：

基本结构：

时序：

常见问题：

三种方式

轮询

初始化

轮询发送

轮询接收

轮询发送一个字节

中断：

初始化

文本接收数据包

所有评论(0)

温馨提示：您尚未绑定手机号

weixin_45198947
