一、引言

  在当今数字化时代，嵌入式系统几乎渗透到我们生活的每一个角落，从智能家电到汽车电子，从工业自动化到医疗设备，它们无处不在。而ARM Cortex-M3微处理器作为嵌入式系统中的重要组成部分，以其卓越的性能、低功耗和高可靠性，成为了众多开发者的首选。本文将从Cortex-M3微处理器的基础知识入手，深入讲解其架构设计、指令集、工作模式和状态等内容，旨在帮助初学者快速掌握相关知识，开启嵌入式系统设计的大门。

二、Cortex-M3微处理器简介

（一）ARM公司与Cortex-M3

ARM公司是全球领先的半导体设计公司，专注于设计低功耗、高性能的处理器。Cortex-M3微处理器是ARM公司推出的一款面向嵌入式市场的高性能处理器，属于Cortex-M系列。它在Cortex-M系列中处于中高端位置，旨在为嵌入式应用提供强大的计算能力和高效的能源管理。

（二）Cortex-M3的应用领域

Cortex-M3微处理器广泛应用于各种嵌入式系统，包括但不限于：

• 消费电子：如智能家电、便携式设备等，提供高性能处理能力。

• 汽车电子：用于汽车的电子控制系统，如发动机管理、车身电子等。

• 工业自动化：控制工业生产线上的各种设备，实现自动化生产。

• 医疗设备：在医疗监测设备和诊断设备中，提供可靠的数据处理。

三、Cortex-M3微处理器架构设计

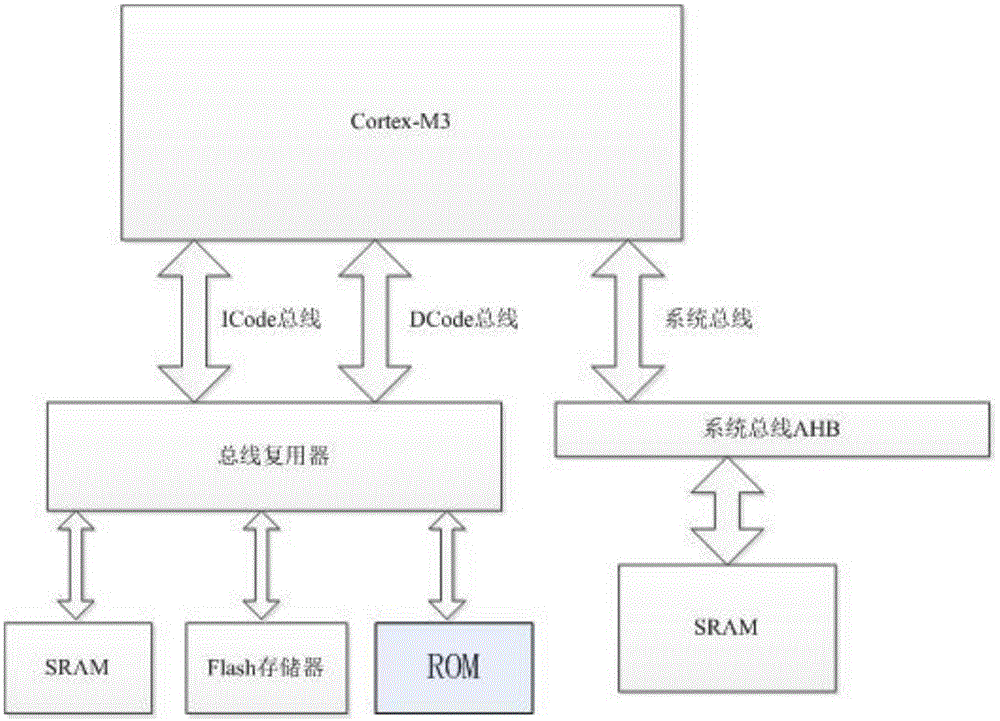

（一）架构概述

Cortex-M3微处理器采用了ARMv7-M架构，这是一种专为嵌入式应用设计的架构。它提供了高性能、低功耗和优秀的代码密度，同时保持了良好的可扩展性和兼容性。Cortex-M3处理器支持多种工作模式和状态，能够灵活适应不同的应用场景。

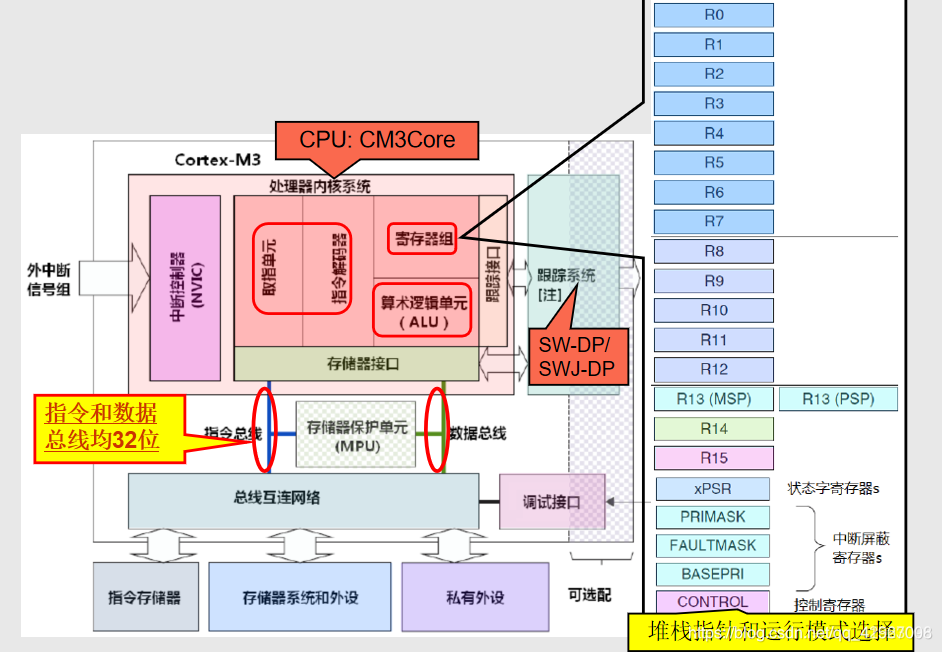

（二）主要模块组成

Cortex-M3微处理器的主要模块包括：

• 处理器核心：负责执行指令和处理数据。

• 指令流水线：采用三级指令流水线设计，提高指令执行效率。

• 内存管理单元（MMU）：用于管理内存访问，提供内存保护功能。

• 中断控制器（NVIC）：负责中断的优先级管理和响应。

• 指令集支持：支持ARM指令集和Thumb指令集，提供高效的代码执行和良好的代码密度。

四、Cortex-M3微处理器指令集

（一）指令集概述

Cortex-M3微处理器支持两种指令集：ARM指令集和Thumb指令集。ARM指令集是32位的指令集，具有较高的执行效率，适用于对性能要求较高的场景。Thumb指令集是16位的指令集，具有较高的代码密度，能够在有限的存储空间内存储更多的指令。Cortex-M3还支持Thumb-2指令集，这是一种混合指令集，结合了ARM指令集和Thumb指令集的优点，既具有较高的执行效率，又具有较高的代码密度。

（二）指令集特点

• ARM指令集：32位指令，执行效率高，适用于复杂计算和高性能需求。

• Thumb指令集：16位指令，代码密度高，适用于存储空间受限的场景。

• Thumb-2指令集：混合指令集，结合了ARM和Thumb指令集的优点，提供了更好的性能和代码密度平衡。

五、Cortex-M3微处理器工作模式和状态

（一）工作模式

Cortex-M3微处理器支持多种工作模式，包括：

• 处理器模式：用于正常程序执行。

• 中断模式：用于处理中断请求。

• 异常模式：用于处理异常情况，如硬件故障、软件错误等。

（二）工作状态

Cortex-M3微处理器的工作状态包括：

• 运行状态：处理器正常执行指令。

• 睡眠状态：处理器进入低功耗模式，减少能耗。

• 深度睡眠状态：处理器进入深度低功耗模式，进一步降低能耗。

六、Cortex-M3微处理器开发环境搭建

（一）硬件开发板

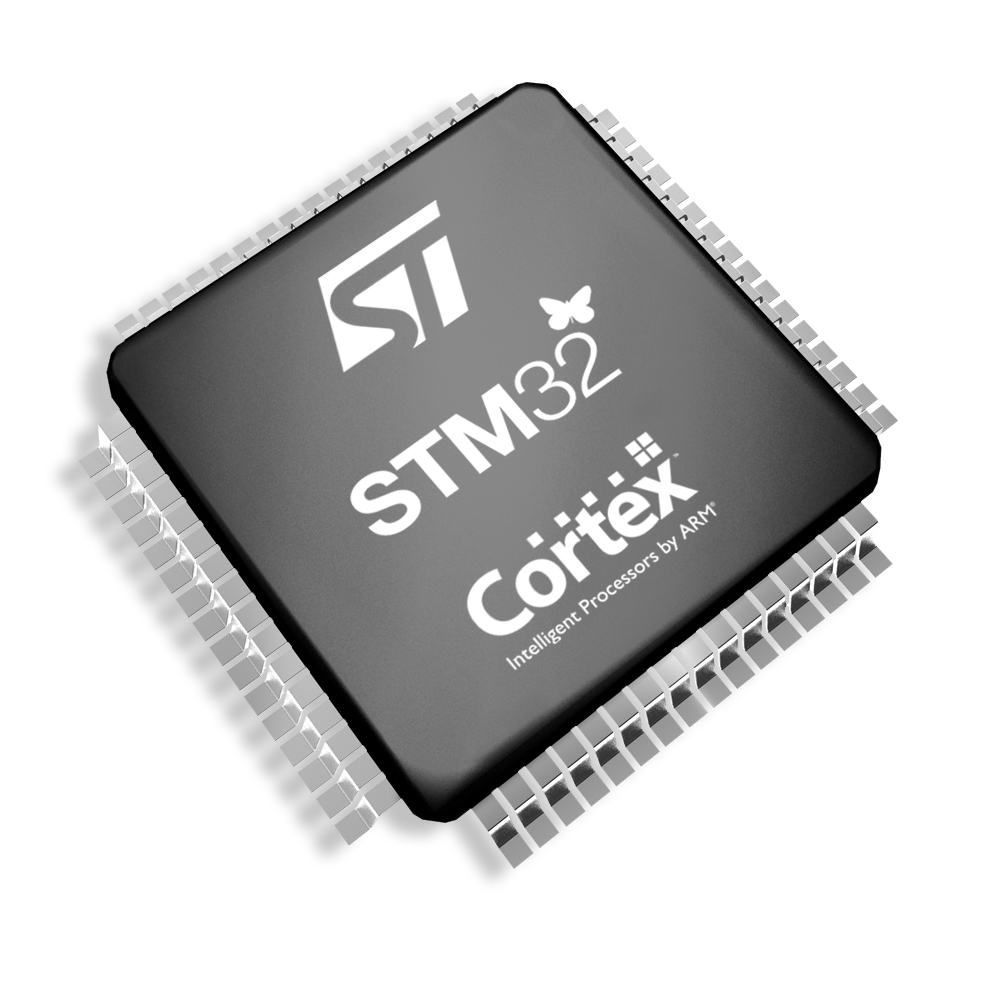

选择合适的硬件开发板是进行嵌入式系统开发的第一步。市场上有许多基于Cortex-M3的开发板可供选择，如STM32F103等。这些开发板通常集成了Cortex-M3处理器、多种外设接口和调试接口，方便开发者进行开发和调试。

（二）开发工具

开发Cortex-M3嵌入式系统需要使用专业的开发工具，如ARM公司提供的Keil MDK等。Keil MDK提供了完善的编译器、调试器和开发环境，支持Cortex-M3处理器的各种特性，能够帮助开发者高效地进行程序开发和调试。

（三）调试工具

调试工具是嵌入式系统开发中不可或缺的一部分。常用的调试工具包括JTAG调试器和串口调试助手等。JTAG调试器可以连接到开发板的JTAG接口，实现程序的下载和调试。串口调试助手可以连接到开发板的UART接口，用于观察程序的运行状态和调试信息。

七、案例分析

（一）案例背景

为了帮助初学者更好地理解Cortex-M3微处理器的应用，我们以一个简单的LED灯控制项目为例进行分析。该项目的目标是通过Cortex-M3处理器控制一个LED灯的开关状态，同时通过串口通信将LED灯的状态发送到上位机。

（二）系统设计

根据项目需求，我们设计了一个简单的系统架构。系统包括Cortex-M3处理器、LED灯、串口通信模块和上位机。Cortex-M3处理器通过GPIO接口控制LED灯的开关状态，通过UART接口与上位机进行通信。系统的工作流程如下：

1. Cortex-M3处理器初始化GPIO接口和UART接口。

2. Cortex-M3处理器检测到按键按下事件，通过GPIO接口控制LED灯的开关状态。

3. Cortex-M3处理器通过UART接口将LED灯的状态发送到上位机。

（三）程序实现

以下是该项目的程序实现代码：

#include "stm32f10x.h"

// 初始化GPIO接口
void GPIO_Init(void)
{
    // 配置GPIO接口为输出模式
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);
}

// 初始化UART接口
void UART_Init(void)
{
    // 配置UART接口
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);
    USART_Cmd(USART1, ENABLE);
}

// 控制LED灯的开关状态
void LED_Control(int state)
{
    if(state == 1)
    {
        GPIO_SetBits(GPIOC, GPIO_Pin_13); // 打开LED灯
    }
    else
    {
        GPIO_ResetBits(GPIOC, GPIO_Pin_13); // 关闭LED灯
    }
}

// 通过UART接口发送数据
void UART_SendData(char *data)
{
    while(*data)
    {
        USART_SendData(USART1, *data++);
        while(USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
    }
}

int main(void)
{
    // 初始化GPIO接口和UART接口
    GPIO_Init();
    UART_Init();

    while(1)
    {
        // 模拟按键按下事件
        LED_Control(1); // 打开LED灯
        UART_SendData("LED is ON\r\n"); // 发送LED灯状态
        for(int i = 0; i < 500000; i++); // 延时

        LED_Control(0); // 关闭LED灯
        UART_SendData("LED is OFF\r\n"); // 发送LED灯状态
        for(int i = 0; i < 500000; i++); // 延时
    }
}

（四）调试与测试

在程序编写完成后，需要进行调试和测试。首先，使用JTAG调试器将程序下载到Cortex-M3开发板中。然后，通过串口调试助手连接到开发板的UART接口，观察LED灯的状态和串口通信数据是否正常。在调试过程中，可以根据需要设置断点、观察变量值等，确保程序能够正常运行。

八、总结

本文深入剖析了Cortex-M3微处理器的基础知识，全面涵盖架构设计、指令集、工作模式及状态等关键内容，旨在为初学者提供清晰易懂的入门指导，助力其快速掌握相关核心知识，开启嵌入式系统学习之旅。
