单片机

单片机（Microcontroller）简介

**单片机（Microcontroller）**是一种集成电路（IC），它将计算机的核心功能（如中央处理单元（CPU）、存储器、输入输出接口等）集成到一个芯片中。单片机通常用于嵌入式系统中，能够控制和管理各种设备，广泛应用于家用电器、汽车、机器人、智能设备、自动化控制等领域。

与普通的计算机处理器不同，单片机的设计目的是实现低功耗、低成本且高效的任务处理。单片机拥有较小的尺寸和高集成度，能完成特定应用中的控制任务。它不仅仅是一个处理器，而是一个完整的计算系统，集成了CPU、内存、外设接口等。

单片机的组成部分

一个典型的单片机主要由以下几个部分组成：

1. 中央处理单元（CPU）：

   • CPU是单片机的大脑，负责执行指令、控制运算、处理数据、进行决策等任务。它通常包括控制单元（CU）和算术逻辑单元（ALU），并能够进行程序执行、数据运算和控制逻辑操作。

2. 内存（Memory）：

   • ROM（只读存储器）：存储程序代码和常驻数据。常见的ROM类型有EPROM（可擦除可编程只读存储器）和Flash ROM。
   • RAM（随机存储器）：存储在程序运行时需要的数据，通常用于保存程序的临时数据和中间结果。
   • EEPROM（电可擦可编程只读存储器）：这种内存可以在使用中进行编程，并且可以在没有电源的情况下保持数据，常用于存储配置信息。

3. 输入输出接口（I/O接口）：

   • 单片机通常提供多个数字输入/输出端口（GPIO），这些端口用于与外部设备进行通信，如传感器、显示器、电机、按键等。
   • 模拟输入：某些单片机提供模拟输入端口（通过模拟到数字转换器（ADC）进行处理），用于读取传感器输出的模拟信号。

4. 定时器/计数器：

   • 定时器和计数器用于时间管理、事件计数和延时功能。它们对单片机的各种任务（如PWM信号输出、定时任务调度）非常重要。

5. 串行通信接口：

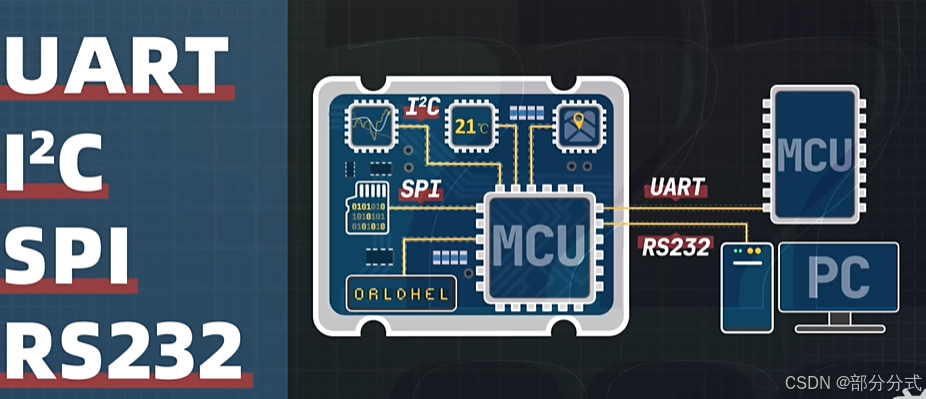

   • 单片机通常配备串行通信接口（如UART、SPI、I2C），用于与其他单片机、外部设备或计算机进行数据通信。

6. 中断控制器：

   • 中断控制器允许单片机响应外部事件或内部事件（如定时器溢出、中断请求等），并将程序的控制权转移到中断处理函数，以高效地响应事件。

7. 时钟电路：

   • 时钟电路为单片机提供时钟信号，确保其按预定的速度执行指令。时钟源通常为晶体振荡器或外部时钟信号。

单片机的工作原理

单片机的工作原理是通过执行存储在程序内存中的程序指令来控制外部设备的行为。以下是基本的工作过程：

1. 程序加载：程序代码通过编程器烧录到单片机的闪存或ROM中。
2. 初始化：系统启动后，单片机会初始化各种硬件外设，如I/O端口、定时器、中断等，设置初始状态。
3. 执行循环：单片机按照程序中的指令顺序，依次执行程序，读取输入信号并处理，控制外部设备，处理定时任务和中断请求。
4. 外部中断：如果外部设备发送中断请求，单片机会停止当前任务，转到中断服务程序进行响应，完成后再返回继续执行原程序。

单片机的分类

根据应用领域和内部功能的不同，单片机可以分为多种类型。以下是一些常见的单片机分类：

1. 按位宽分类：

   • 8位单片机：数据位宽为8位，处理能力适合较简单的任务。常见的8位单片机如Intel 8051系列、PIC系列等。
   • 16位单片机：数据位宽为16位，适合需要更强计算能力的应用。常见的16位单片机如MSP430系列、PIC24系列等。
   • 32位单片机：数据位宽为32位，适用于处理复杂任务的高性能应用，如ARM Cortex-M系列、STM32系列等。

2. 按内存和功能分类：

   • 基础型单片机：一般只有基本的CPU、RAM、ROM、I/O接口，适合简单控制任务。
   • 高级单片机：除了基本功能外，还配有更强大的外设接口（如触摸屏、音频处理、视频处理等），适合复杂应用。
   • 无线通信单片机：集成了Wi-Fi、蓝牙、Zigbee等无线通信模块，适用于物联网（IoT）和无线控制应用。

单片机的应用

单片机的广泛应用使其成为许多领域的核心技术。以下是单片机的一些典型应用：

1. 家用电器：

   • 单片机广泛用于家用电器中，如微波炉、空调、洗衣机等，负责控制电器的运行、处理传感器数据、用户交互界面等。

2. 汽车电子：

   • 在汽车中，单片机用于控制发动机、车载娱乐系统、ABS（防抱死制动系统）、安全气囊等子系统。

3. 智能家居：

   • 智能家居设备（如智能灯泡、智能门锁、温控器等）通过单片机进行智能控制和联网。

4. 工业自动化：

   • 单片机在工业设备中用于过程控制、传感器监测、数据采集、伺服电机控制等领域。

5. 机器人：

   • 单片机控制机器人运动、传感器数据处理、信号通信等功能，广泛应用于工业机器人和娱乐机器人。

6. 医疗设备：

   • 在医疗设备中，单片机常用于监测、控制和处理来自传感器的数据，如血糖监测仪、心电图（ECG）监测等。

7. 嵌入式控制系统：

   • 许多嵌入式控制系统（如智能表计、传感器网络等）依赖单片机完成数据处理、控制和通信等任务。

单片机的优点

1. 高集成度：单片机将计算、存储、控制和通信等功能集成到一个芯片中，节省了硬件空间和成本。
2. 低功耗：单片机设计注重低功耗，适合长时间运行的电池供电设备。
3. 易于开发：使用单片机的开发平台和工具非常丰富，开发过程简单且支持调试。
4. 灵活性高：单片机能够适应不同应用需求，可通过编程进行各种控制任务的定制。

单片机的缺点

1. 处理能力有限：与PC或工作站相比，单片机的处理能力较低，通常适用于较简单的控制任务。
2. 存储限制：单片机的内存相对较小，适合存储小型程序和数据。
3. 开发复杂度：虽然基础的单片机开发较简单，但对于复杂系统的设计和开发，可能需要更多的经验和技术支持。

总结

单片机是一种高集成度、低功耗的微型计算机，广泛应用于各种嵌入式系统中。它不仅包含了CPU、内存、外设接口等多个功能模块，还能通过编程实现复杂的控制和数据处理任务。单片机的广泛应用涵盖了家电、汽车、工业控制、医疗等众多领域，是现代嵌入式控制系统的核心部件之一。

当深入思考单片机的外设时，除了常见的GPIO、ADC、定时器、串行通信等基本外设，还可以从更专业和创新的角度来分析。现代单片机越来越强大，集成的外设种类和功能也变得更加丰富和多样。以下是从更高阶的角度对单片机外设的一些更专业的扩展和思考：

1. 高速信号处理外设

随着现代嵌入式系统对实时数据处理的需求不断增加，越来越多的单片机开始集成高速信号处理模块。这些模块有助于更高效地处理复杂信号，尤其是在通信、音频处理、视频处理和传感器数据采集等领域。

• 数字信号处理器（DSP）：一些高端单片机集成了DSP功能，能够进行实时数字滤波、傅里叶变换（FFT）等复杂运算。对于需要实时处理高速数据流的应用，如音频和视频信号处理，单片机的DSP外设显得尤为重要。

• 图像处理（ISP）：随着图像识别技术的普及，许多单片机开始内置图像信号处理（ISP）模块。这些模块用于图像增强、边缘检测、色彩校正等任务。适用于安防监控、物联网摄像头、机器视觉等应用。

2. 网络通信外设

在物联网（IoT）和智能设备领域，单片机的网络通信能力至关重要。随着无线通信技术的发展，单片机越来越多地集成了多种网络通信协议，支持更广泛的应用场景。

• Wi-Fi模块：许多现代单片机（如基于ESP32和STM32的单片机）内置Wi-Fi模块，直接支持通过Wi-Fi连接到互联网，广泛应用于智能家居、工业自动化等领域。

• 蓝牙（Bluetooth）和蓝牙低能耗（BLE）：蓝牙是短距离无线通信的标准，BLE则特别适用于低功耗设备。在许多智能设备和健康设备中，单片机可以通过BLE进行通信和数据传输。

• Zigbee、LoRa：对于长距离和低功耗的应用，像Zigbee和LoRa这样的通信协议也已经集成到单片机中。这些技术适用于大规模传感器网络、环境监测、智能农业等场景。

• 以太网接口：一些高端单片机支持以太网（Ethernet）接口，适合用于需要稳定高带宽的工业和企业应用，如数据采集系统、工业自动化控制系统等。

3. 存储外设

单片机的存储模块在现代应用中起着越来越重要的作用。随着存储技术的发展，许多单片机已经集成了多种存储外设，不仅支持基本的程序存储，还能进行高速数据存储、外部存储访问等操作。

• 外部存储接口：许多单片机内置了SD卡接口、SPI Flash等接口，用于连接外部存储设备。这使得单片机能够进行大容量数据存储，适用于日志记录、大数据采集等应用。

• 内置EEPROM：对于一些需要频繁存储和读取数据的应用（如配置数据存储、设备ID等），单片机通常会集成内置EEPROM，用于长期保存数据，尤其在断电后也能保持数据。

• RAM扩展：随着单片机应用的复杂性增加，部分高端单片机开始支持外部RAM扩展，用于需要大量数据存储的应用，如实时数据缓存和大规模数据处理。

4. 电源管理外设

在低功耗应用中，单片机的电源管理是一个关键因素。许多单片机在电源管理方面有着丰富的外设集成，以支持电池供电、低功耗运行和能效优化。

• 低功耗模式：单片机常集成多种低功耗模式，如待机模式、睡眠模式和深度睡眠模式，在不活跃时自动降低功耗。根据应用需求，单片机能够动态切换电源模式，以节省能源并延长电池寿命。

• 电池管理外设：一些单片机内置了电池管理外设，可以监测电池电压、状态和健康状况。这对于便携式设备、传感器节点等长时间运行的系统至关重要。

• 充电管理和电源分配：许多单片机集成了充电管理模块，可以直接控制电池充电过程，并与电源管理系统共同工作，确保设备的稳定运行。

5. 安全和加密外设

随着嵌入式设备越来越多地连接到网络，安全问题变得更加重要。为了保护数据隐私和防止攻击，许多单片机开始集成安全功能和加密外设。

• 硬件加密模块：现代单片机通常集成硬件加密模块，如AES、RSA、ECC等，用于保护通信、存储和数据传输的安全性。

• 安全启动（Secure Boot）：一些高端单片机支持安全启动机制，确保在启动时只加载经过验证的固件，以防止恶意代码或病毒的侵入。

• 真随机数生成器（TRNG）：硬件级的随机数生成器用于生成安全密钥和加密算法中需要的随机数，这对于加密通信和数据保护至关重要。

6. 高精度传感器接口

随着物联网、智能家居、工业自动化等应用的普及，单片机与传感器的结合变得越来越紧密。单片机外设中集成的传感器接口使得设备能够高效地采集物理世界中的各种数据。

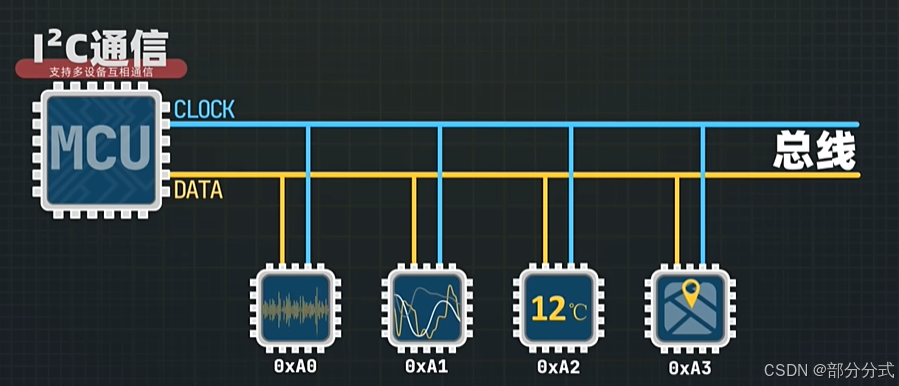

• 数字传感器接口：例如I2C、SPI等协议支持与数字传感器（如温度传感器、湿度传感器、加速度计、陀螺仪等）的通信。

• 模拟传感器接口：通过ADC接口，单片机可以与模拟传感器（如光敏电阻、温度传感器、压力传感器等）进行数据采集。

• 传感器融合：在一些高级应用中，单片机可能支持多种传感器数据的融合，以提供更精确和可靠的测量结果。例如，结合温度、湿度和压力传感器数据来实时监控环境条件。

7. 反馈控制与伺服外设

许多应用中，单片机需要实时控制和调整输出，以响应外部输入信号。这种反馈控制通常需要集成复杂的控制算法和调节模块。

• PID控制器：单片机通常集成PID控制器（比例-积分-微分控制器），用于工业自动化、电动机控制等应用中的精密控制。

• 伺服控制：在机器人、自动化设备和精密机械中，单片机通常与伺服电机控制系统结合，实时调节电机的转速、位置和扭矩。

• PWM输出：许多单片机提供PWM（脉宽调制）信号输出功能，用于控制电机的速度、调节LED的亮度等。

总结

随着单片机的集成度不断提高，越来越多的外设被集成到单片机内部。这些外设不仅使得单片机可以处理更复杂的任务，还让它们能够适应多种应用场景。现代单片机的外设涵盖了从基础的I/O接口、定时器到更高级的通信模块、加密模块、网络通信外设等各个领域，使得单片机成为了嵌入式系统和智能设备的核心。通过合理选择和配置这些外设，单片机可以实现几乎所有种类的自动化、控制和数据处理任务。

计算机通信方式是指计算机系统之间、或计算机与外部设备之间交换信息的方式和技术。它们可以通过不同的媒介和协议进行数据传输。计算机通信方式的选择和实现对于计算机网络、分布式系统和数据交换的效率与可靠性至关重要。以下是计算机通信的几种主要方式：

1. 串行通信（Serial Communication）

串行通信是一种数据传输方式，数据位按顺序依次传输，通过单一通道传输一位数据。串行通信是最常见的计算机通信方式，尤其在长距离通信中占有重要地位。

• 特点：

  • 单通道传输：数据按位顺序逐个传输，减少了连接线的数量。
  • 简单、成本低：相对于并行通信，串行通信使用较少的物理线路，因此成本较低，适用于较远的距离。
  • 较慢传输速率：虽然现代串行通信速度已经很快，但由于每次只能传输一个比特，所以串行通信的速率通常低于并行通信。

• 应用：

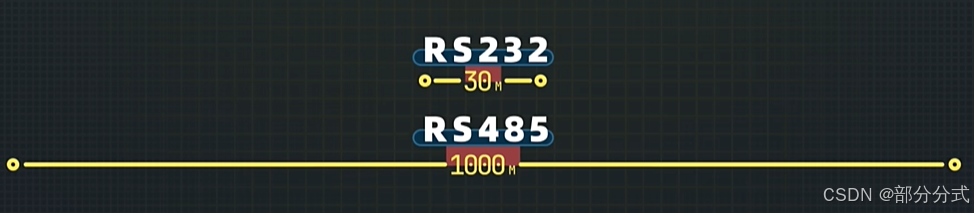

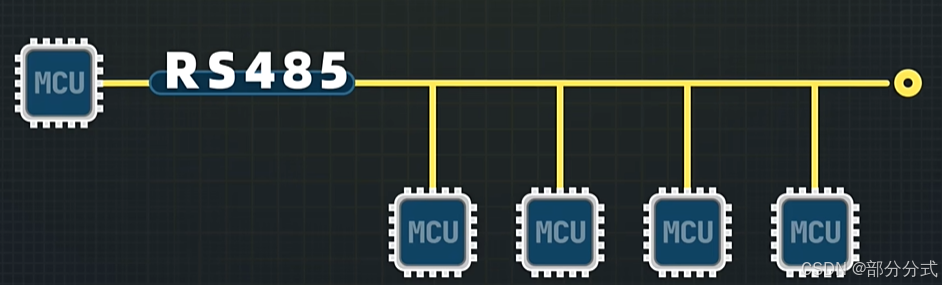

  • RS-232、RS-485标准：常用于计算机和外部设备（如调制解调器、打印机）的通信。
  • USB：现代计算机中最常见的串行通信方式之一，广泛用于连接外围设备（如鼠标、键盘、外部存储设备等）。

2. 并行通信（Parallel Communication）

并行通信是一种数据传输方式，数据通过多个通道并行传输，通常每条通道传输一个比特的数据。并行通信的优点是传输速度较快，因为多位数据可以同时传输。

• 特点：

  • 多通道传输：每次可以同时传输多个比特，提高了传输速率。
  • 短距离通信：并行通信适合于短距离（例如计算机内部），因为多个信号线的时序问题和干扰会影响长距离传输。
  • 高成本：由于需要多个传输通道，硬件成本和布线复杂度较高。

• 应用：

  • 计算机内部通信：在计算机的内部总线、存储器和处理器之间常用并行通信。
  • 打印机接口（如Centronics端口）：一些早期的打印机使用并行接口进行数据传输。

3. 同步通信（Synchronous Communication）

同步通信是一种数据传输方式，在这种方式中，发送端和接收端通过时钟信号进行同步，数据按照固定时间间隔进行发送和接收。发送和接收双方使用相同的时钟信号，确保数据同步传输。

• 特点：

  • 同步时钟：传输过程依赖于发送端和接收端共享时钟信号。
  • 高效、快速：同步通信通常较为高效，适用于需要高数据传输速率的应用。
  • 需要同步时钟源：接收端需要准确同步发送端的时钟信号。

• 应用：

  • 局域网（LAN）：例如Ethernet（以太网）使用同步通信实现高效的数据传输。
  • 视频会议、音频流：需要连续、实时的数据传输，保证同步的传输速率。

4. 异步通信（Asynchronous Communication）

异步通信是一种不依赖时钟信号的通信方式，数据通过起始位、数据位和停止位进行传输。数据传输的每一位之间都有固定的时间间隔，接收端通过这些间隔来同步数据接收。

• 特点：

  • 无需共享时钟：发送和接收端不需要时钟信号同步，接收端通过数据位之间的间隔来判断数据的开始和结束。
  • 传输效率较低：由于每个数据传输包含起始位和停止位，传输效率低于同步通信。
  • 简单、灵活：适用于需要不规则传输的场合。

• 应用：

  • 串口通信（RS-232）：许多计算机和外围设备（如调制解调器、传感器）采用异步通信协议进行数据传输。
  • 键盘和鼠标通信：输入设备通常使用异步通信方式将用户输入传输到计算机。

5. 半双工通信（Half-Duplex Communication）

半双工通信是指通信双方可以在同一时间内交替发送和接收数据，但不能同时发送和接收数据。半双工通信适用于不需要全双工实时通信的场合。

• 特点：

  • 交替发送与接收：数据传输时，双方交替发送和接收信息，无法同时进行。
  • 节省带宽：由于不需要同时传输数据，半双工通信节省了带宽资源。

• 应用：

  • 对讲机：通常是半双工通信系统，用户必须先按下按钮发话，释放后才可以听到对方的回复。
  • 无线电通信：一些无线电设备和无线网络系统使用半双工方式进行通信。

6. 全双工通信（Full-Duplex Communication）

全双工通信是指通信双方可以在同一时间内同时发送和接收数据。这种方式通常应用于高速、实时的通信系统中。

• 特点：

  • 同时传输和接收：发送和接收操作可以并行进行，提高了通信效率。
  • 需要更多的带宽：与半双工相比，全双工通信需要更多的带宽资源。

• 应用：

  • 电话通信：传统的电话系统和现代VoIP（语音通信）都是全双工通信，用户可以同时听到和讲话。
  • 网络通信：现代以太网、Wi-Fi等数据通信技术通常采用全双工模式，以提高数据传输效率。

7. 广播和多播通信

广播和多播通信是指一个计算机向多个接收者发送数据的通信方式。

• 广播（Broadcasting）：

  • 广播是将数据发送到网络中的所有设备，而不仅仅是指定的设备。在广播中，数据包被发送到所有设备，通常用于传输系统的全体通知。

  • 应用：

    • 局域网中的ARP（地址解析协议）：ARP请求是广播到网络中的所有设备，询问某个IP地址对应的MAC地址。

• 多播（Multicasting）：

  • 多播是将数据发送给特定的设备组，而不是网络中的所有设备。接收者需要事先加入多播组才能接收数据。

  • 应用：

    • 视频会议和流媒体服务：视频广播和音频广播通常通过多播实现，只向感兴趣的用户发送数据。

8. 数据链路层和网络层的通信协议

计算机通信通常通过不同的协议层进行管理，数据链路层和网络层协议在计算机通信中起着至关重要的作用。

• 数据链路层（Data Link Layer）：

  • 负责在物理层上传输数据的可靠性，确保数据传输不丢失，提供帧同步和错误检测。
  • 协议：Ethernet、PPP（点对点协议）、HDLC（高级数据链路控制）等。

• 网络层（Network Layer）：

  • 负责数据包的路由和传输，在不同的网络之间进行数据转发和交换。
  • 协议：IP（互联网协议）、ICMP（Internet控制消息协议）、路由协议等。

总结

计算机通信方式可以从多个角度进行分析，如传输方式（串行与并行）、数据传输模式（同步与异步）、通信方向（全双工与半双工）、以及不同的协议层和网络技术等。根据实际需求选择合适的通信方式，可以确保计算机系统之间的数据交换更加高效、可靠，并满足不同场景中的应用需求。

UART通信方式详解

**UART（Universal Asynchronous Receiver Transmitter）**是一种常见的串行通信协议，广泛应用于计算机、嵌入式系统、微控制器和其他设备之间的数据传输。它用于在两个设备之间以异步的方式传输数据，数据通过两条线进行传输：TX（Transmit）和RX（Receive）。

UART是一种异步串行通信方式，也就是说，发送和接收的数据并不需要共享时钟信号，通信双方通过起始位、数据位和停止位来同步传输过程。

1. UART通信的基本概念

UART通信协议的核心在于“异步”通信，这意味着数据的传输不依赖于时钟同步，而是通过约定的时间间隔来定义数据的开始和结束。

• TX（Transmit）：发送端，负责将数据发送到接收端。
• RX（Receive）：接收端，负责接收发送端传输的数据。
• 波特率（Baud Rate）：波特率是数据传输速率的单位，通常以每秒比特数（bps）表示。发送端和接收端的波特率必须一致，才能确保数据能够正确传输。
• 数据位（Data Bits）：数据的基本单位，每个数据帧由多个数据位组成。常见的有5、6、7或8位数据位。
• 起始位（Start Bit）：数据传输的起始信号，表示数据帧的开始。起始位的长度通常为1个比特。
• 停止位（Stop Bit）：数据传输结束的标志位。停止位用于通知接收端，数据传输已完成，常见的停止位有1位、1.5位和2位。
• 校验位（Parity Bit）：可选的位，用于校验数据的正确性。常见的校验方式有偶校验（Even Parity）、奇校验（Odd Parity）或无校验（No Parity）。

2. UART通信的工作原理

UART通信的基本过程分为以下几个步骤：

1. 发送端通过TX线将数据转换为串行数据并发送。
2. 接收端通过RX线接收串行数据，并将其转换为并行数据，供上层应用处理。
3. 每个数据帧由以下部分组成：
   • 起始位：通知接收端数据帧的开始，通常为低电平（0）。
   • 数据位：传输的实际数据内容。
   • 校验位（可选）：用于检测数据传输中的错误。
   • 停止位：数据帧的结束标志，通常为高电平（1）。

在异步模式下，传输和接收的数据通过设定的波特率来同步。波特率定义了每秒钟传输多少位（bps）。发送端和接收端必须设置相同的波特率，以保证数据的同步传输。

3. UART通信的数据格式

在UART通信中，数据通过多个数据位组成一个数据帧，每个数据帧包括：

• 起始位：数据传输的开始，通常为1个比特（低电平），指示数据开始传输。
• 数据位：数据的实际内容，通常为5到9位数据（常见的是8位数据）。
• 校验位（可选）：用于检测数据在传输过程中是否出错。校验位可以是奇校验、偶校验或无校验。
• 停止位：数据传输结束的标志，通常为1个比特（高电平），指示数据传输完毕。

常见数据帧结构：

• 1起始位 + 8数据位 + 1校验位（可选） + 1停止位。

4. UART的工作模式

UART可以在多种工作模式下进行数据传输，最常见的两种模式为：

1) 全双工模式（Full-Duplex）

在全双工模式下，UART允许发送端和接收端同时进行数据传输。此模式通过两条通信线路（TX和RX）实现数据的双向传输。

• 特点：发送和接收可以同时进行，数据传输效率较高。
• 应用：适用于大多数计算机、嵌入式设备和外设之间的通信。

2) 半双工模式（Half-Duplex）

在半双工模式下，数据只能在任意时刻单向传输，要么发送，要么接收。这种模式可以通过单一的通信线路传输数据，但只能在两者之间进行切换。

• 特点：通信不能同时双向进行，通常需要轮流发送和接收数据。
• 应用：适用于数据传输需求较低，且带宽受限的应用场景。

5. UART的常见应用

UART广泛应用于计算机系统、嵌入式系统和各种外围设备之间的通信。它是现代电子设备和系统中常见的通信协议之一。

• 微控制器（MCU）通信：单片机通过UART协议与其他设备或其他单片机通信，进行数据传输、控制操作等。
• 计算机与外围设备的通信：计算机通过串口与外部设备（如调制解调器、打印机、鼠标、传感器等）进行数据交换。
• 调试和编程：很多开发板和单片机使用UART端口进行调试、程序下载和数据通信。
• 无线通信：UART被广泛应用于无线通信模块（如蓝牙、Wi-Fi、Zigbee等）与主机之间的数据交换。

6. UART的优缺点

优点：

1. 简单易用：UART协议结构简单，硬件实现容易，通常只需要两条线（TX和RX）。
2. 低成本：由于实现简单，适用于成本敏感的应用。
3. 广泛支持：许多嵌入式设备和外围设备都支持UART协议，易于实现设备之间的连接。

缺点：

1. 传输距离有限：由于数据是通过电流和电压在传输线上传递的，串行通信的距离通常受到物理介质（如铜线、电缆等）和电磁干扰的限制。
2. 传输速率低：相比其他高速通信协议（如SPI、I2C或USB），UART的传输速率较低，因此不适用于大数据量的高速传输。
3. 数据丢失风险：由于缺乏时钟信号同步，UART可能会面临时序问题，导致数据传输错误，特别是在高传输速率下。

7. UART与其他通信协议的比较

特性	UART	SPI	I2C
数据传输速率	低	较高	中等
通信方式	异步	同步	同步
通信线路	2条线（TX、RX）	4条线（MOSI、MISO、SCK、CS）	2条线（SDA、SCL）
传输方向	全双工或半双工	全双工	半双工
拓扑结构	点对点	点对点或多主机	多主机或多从机
协议复杂性	简单	较复杂	中等
应用场景	长距离低速通信	快速、短距离通信	多设备通信

总结

UART（通用异步接收传输器）是一种简单、灵活的串行通信协议，广泛应用于计算机、嵌入式系统以及各种设备之间的数据传输。其优点在于实现简单、成本低，并且支持全双工或半双工通信。然而，由于其低传输速率和有限的传输距离，它更适合低速、短距离的数据交换。理解和掌握UART通信的工作原理及应用场景，对于嵌入式系统开发和其他计算机系统之间的通信至关重要。

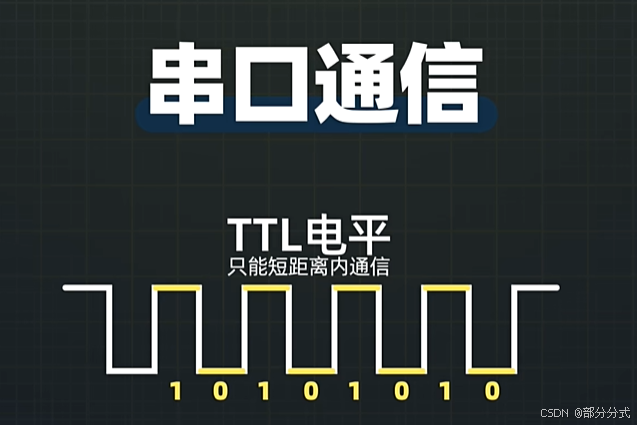

TTL电平简介

**TTL（Transistor-Transistor Logic）**是一种常见的数字电路逻辑家族，最早在20世纪60年代由美国德州仪器（TI）公司开发。TTL电平指的是基于TTL技术的电路所使用的电压标准。在现代电子系统中，TTL电平广泛应用于计算机、嵌入式系统、通信和控制系统中，用于处理数字信号的传输和控制。

TTL电平是指TTL电路中使用的两种主要电压电平：逻辑高电平（High Level, Logic “1”）和逻辑低电平（Low Level, Logic “0”）。这些电平有具体的电压范围，用来表示二进制的1和0。

TTL电平的定义

TTL电平规定了数字信号的电压范围，用于区分逻辑“0”和逻辑“1”：

• 逻辑低电平（0）：TTL电路中的低电平通常定义为0V到0.8V之间的电压。在这个范围内，输入信号被识别为逻辑“0”。

• 逻辑高电平（1）：TTL电路中的高电平通常定义为2V到5V之间的电压。标准TTL逻辑电路通常将+5V电压作为逻辑“1”的表示。

典型电压范围：

• 逻辑低电平（0）：0V ~ 0.8V
• 逻辑高电平（1）：2V ~ 5V（一般为5V）

TTL电平的特点

1. 电压范围标准：

   • 低电平（0）：0V至0.8V
   • 高电平（1）：2V至5V
   • TTL电平定义明确，保证了数字电路中的信号传输稳定。

2. 标准化的电压：

   • TTL电平采用5V电源标准，因此广泛应用于5V工作电压的设备中，如早期的计算机和控制系统。

3. 电流驱动能力：

   • TTL电平的输出能够提供较大的电流驱动能力，这使得TTL电路可以直接驱动一些简单的负载，如LED、继电器等。

4. 兼容性：

   • TTL电路可以与其他基于不同电压标准的电路进行连接（例如CMOS电平、RS-232等），但需要确保电压匹配或进行电平转换。

TTL电平与其他电平的比较

TTL与CMOS电平的差异：

TTL和CMOS（互补金属氧化物半导体）是两种常见的数字电路家族，它们在电压标准上存在一些差异：

• 逻辑高电平：

  • TTL：2V ~ 5V
  • CMOS：3V ~ Vcc（Vcc可为3.3V或5V）

• 逻辑低电平：

  • TTL：0V ~ 0.8V
  • CMOS：0V ~ 1/3 Vcc（例如，Vcc为3.3V时，逻辑0为0V至1.1V）

• 功耗：

  • TTL电路的功耗相对较大，因为TTL电路在工作时会有较大的电流流过晶体管。
  • CMOS电路的功耗更低，因为CMOS使用的是高电阻特性，只有在电平切换时才消耗电流。

TTL与RS-232电平的差异：

RS-232是一种用于串行通信的标准，它在电平定义上与TTL有所不同：

• RS-232高电平：+3V至+15V（表示逻辑“0”）
• RS-232低电平：-3V至-15V（表示逻辑“1”）

RS-232电平的电压范围比TTL电平要高，因此两者之间不能直接兼容。若需要连接TTL电平设备和RS-232设备，通常需要使用电平转换器。

TTL电平的应用

TTL电平广泛应用于数字电路、嵌入式系统、计算机通信等领域，特别是在早期的计算机和控制系统中。它们常见的应用包括：

1. 计算机接口：早期的计算机与外围设备之间通过TTL电平进行数据传输。
2. 嵌入式系统：在许多基于5V电源的嵌入式系统中，TTL电平用于实现传感器、执行器、显示器等的控制。
3. 数字逻辑电路：TTL电平被广泛应用于构建逻辑门、计数器、寄存器等数字电路中。

TTL电平的优缺点

优点：

1. 标准化：TTL电平具有明确的电压范围，使得不同的TTL设备之间能够进行可靠的数据交换。
2. 较强的驱动能力：TTL电路输出较大的电流驱动能力，适用于一些低功耗的负载。
3. 易于集成：由于采用5V标准，TTL电平非常适合早期的电子系统和电路设计，便于集成。

缺点：

1. 功耗较高：由于在电路中使用了较大的电流，TTL电平电路的功耗比其他低功耗技术（如CMOS）高。
2. 距离限制：由于TTL电平在较长距离上传输时可能会出现信号衰减和干扰，通常需要使用驱动电路来提高传输质量。
3. 不支持高电压：TTL电平通常在5V以下，因此不适用于高电压电路中。

总结

TTL电平是一种广泛应用于早期数字电路中的电压标准，它通过简单的电压范围（0V至0.8V表示逻辑0，2V至5V表示逻辑1）来表示二进制数据。尽管随着时间的推移，新的通信和电平标准（如CMOS、RS-232）逐渐普及，但TTL电平仍然在许多嵌入式和控制系统中得到应用。它的高驱动能力和低成本使其成为经典的数字电路选择之一。

RS-232通信

RS-232（推荐标准232）是最早的串行通信标准之一，广泛应用于计算机和外围设备之间的通信。它定义了计算机（或其他数据处理设备）与外部设备（如调制解调器、打印机、串行设备等）之间的电气连接、数据传输速率以及传输格式。

RS-232的工作原理

RS-232是异步串行通信协议，数据通过电流的高低电压状态来表示二进制的1和0。它采用两条通信线路进行数据传输：一条用于发送数据（TX），一条用于接收数据（RX）。此外，还需要一些控制线路，用于控制数据流的传输，如RTS（请求发送）、**CTS（清除发送）**等。

• 传输方向：数据传输为单向，可以是全双工（同时发送和接收）或者半双工（交替发送接收）。
• 电平：
  • 逻辑高电平（Mark）：表示逻辑“1”，通常为-12V到-3V之间的电压。
  • 逻辑低电平（Space）：表示逻辑“0”，通常为+3V到+12V之间的电压。
• 信号控制：RS-232支持多个控制线信号，如RTS（Request To Send）、CTS（Clear To Send）、DSR（Data Set Ready）、**DTR（Data Terminal Ready）**等，用于协调通信双方的状态。

RS-232的通信格式

RS-232通常采用以下的格式来传输数据：

1. 起始位（Start Bit）：每个数据帧的开始，标识数据的传输。为低电平（0），其持续时间为1位。
2. 数据位（Data Bits）：数据的实际内容，通常为7位或8位，传输时按位顺序传输。
3. 可选的校验位（Parity Bit）：用于检查数据的传输是否有误。校验方式可以是奇校验、偶校验或无校验。
4. 停止位（Stop Bit）：每个数据帧的结束，标识数据传输完毕。为高电平（1），持续时间通常为1位。

RS-232的优缺点

优点：

1. 简单易用：RS-232协议实现简单，易于部署，广泛应用于计算机与外设的连接。
2. 成本低：RS-232电缆和连接器成本较低，硬件实现相对简单。
3. 广泛支持：许多计算机和设备支持RS-232接口，适用于许多不同类型的外围设备。

缺点：

1. 传输距离短：RS-232的有效通信距离通常为15米以内，超过此距离，信号可能衰减，出现误码。
2. 传输速度低：RS-232的最大传输速度通常较低，适用于低速设备之间的通信。
3. 点对点通信：RS-232通常只支持单点通信（即一个发送端与一个接收端），不适合多设备的通信。

RS-485通信

RS-485（推荐标准485）是一种基于差分信号的串行通信标准，常用于工业控制和自动化设备中。与RS-232不同，RS-485适用于长距离、较高数据传输速率的通信，并且能够支持多设备间的通信（多点通信）。

RS-485的工作原理

RS-485是一种差分信号通信标准，意味着它通过两条信号线（A和B线）传输数据，这两条线承载的是相反的电压信号。因此，RS-485抗干扰能力强，适合长距离通信。

• 差分信号：与RS-232的单端信号不同，RS-485通过对比A线和B线之间的电压差来表示数据。这使得它对外界噪声具有更高的抵抗能力。
• 双向通信：RS-485支持全双工和半双工模式。在半双工模式下，设备在同一时间只能发送或接收数据，类似于RS-232的单向通信；在全双工模式下，设备可以同时进行数据发送和接收。

RS-485的通信格式

RS-485采用差分电平传输，传输时通过电压差来表示逻辑“1”和逻辑“0”：

• 逻辑“1”：A线的电压高于B线，通常为+2V至+6V。
• 逻辑“0”：A线的电压低于B线，通常为-2V至-6V。

RS-485通常支持多点通信，即多个设备可以连接到同一通信总线上。

RS-485的优缺点

优点：

1. 长距离通信：RS-485可以在较长的距离上传输数据，理论上可支持到1200米（在较低传输速率下），远远超过RS-232的传输距离。
2. 抗干扰能力强：差分信号传输使得RS-485具备较强的抗电磁干扰能力，适合在工业环境中使用。
3. 多点通信：RS-485支持最多32个设备的连接，适用于多设备之间的通信，特别是在工业自动化和控制系统中非常有用。
4. 较高的传输速率：RS-485支持更高的传输速率，适用于需要较高通信速率的应用。

缺点：

1. 复杂的布线：RS-485的差分信号需要两条线来传输信号，相比RS-232，布线相对复杂。
2. 硬件实现复杂：RS-485设备的设计相对RS-232更复杂，要求通信设备支持差分信号收发。
3. 协议支持较少：虽然RS-485适用于多个设备的通信，但需要特殊的设备支持协议解析，通常需要自定义协议。

RS-232与RS-485的比较

特性	RS-232	RS-485
传输距离	最长15米	最长1200米
传输速率	最高115200bps	最高10Mbps
通信方式	点对点通信	多点通信
电平信号	单端信号	差分信号
设备连接数	1对1（点对点）	最大32个设备
抗干扰能力	较差	较强
典型应用	计算机与外部设备的连接	工业自动化、远程数据采集、楼宇控制等

总结

RS-232和RS-485是两种常见的串行通信标准，各有优缺点。RS-232主要用于短距离、低速的数据通信，适用于计算机与单个外部设备之间的通信。而RS-485则适合于长距离、多点通信，广泛应用于工业控制、自动化系统、远程数据采集等领域。选择哪种通信标准，通常取决于应用的具体需求，如通信距离、速率、设备数量和抗干扰能力等。

SPI（Serial Peripheral Interface）通信简介

**SPI（Serial Peripheral Interface）**是一种广泛使用的同步串行通信协议，最初由摩托罗拉（Motorola）公司提出，通常用于微控制器和外设（如传感器、存储设备、显示器、ADC/DAC、无线模块等）之间的数据交换。SPI协议通过全双工方式传输数据，并依赖于时钟信号同步数据的传输。

SPI通信协议具有简单、速度快和易于实现的特点，因此它在嵌入式系统和电子设计中得到了广泛应用。

SPI通信的工作原理

SPI采用主从（Master-Slave）架构，通信过程由主设备（Master）控制。主设备通过时钟信号（SCK）同步数据的传输，并控制数据的流动。主设备和从设备通过四条信号线连接，其中三条是数据线，一条是时钟线。数据的传输是全双工的，这意味着主设备和从设备可以在同一时间传输和接收数据。

SPI的四条基本信号线

SPI协议通常使用四条信号线：

1. MISO（Master In Slave Out）：从设备向主设备传输数据的线。主设备接收来自从设备的数据。
2. MOSI（Master Out Slave In）：主设备向从设备传输数据的线。从设备接收主设备传输的数据。
3. SCK（Serial Clock）：时钟信号线，由主设备生成并提供给从设备。数据在时钟信号的控制下同步传输。
4. SS/CS（Slave Select / Chip Select）：从设备选择信号线。主设备通过控制该信号来选择与哪个从设备进行通信。若选中某个从设备，该信号通常拉低（低电平表示选择）。

SPI数据传输过程

在SPI通信中，数据通常按照位顺序从MOSI到MISO进行传输。在每个时钟周期内，主设备通过SCK时钟信号推动数据的传输。

1. 初始化时钟和数据线：

   • 主设备在发送数据之前，首先通过SCK线产生时钟信号，并确保MOSI、MISO数据线的状态与数据位顺序一致。

2. 数据交换：

   • 在每个时钟周期中，数据位在MOSI和MISO线上传输。主设备在MOSI线上输出数据，而从设备则在MISO线上返回数据。

3. 传输的同步：

   • 每个时钟信号脉冲驱动一次数据的传输。主设备和从设备在同一个时钟信号下同步传输和接收数据。

4. 结束传输：

   • 数据传输完成后，主设备会通过CS（Chip Select）线禁用从设备的选中状态，结束通信。

SPI的工作模式

SPI协议具有不同的工作模式，主要区别在于时钟极性（CPOL）和时钟相位（CPHA）。时钟极性控制时钟信号的高低电平状态，时钟相位控制数据采样的时刻。

SPI协议定义了四种模式，通常通过以下两个参数来控制：

• CPOL（Clock Polarity）：时钟信号的极性。CPOL为0时，时钟信号为空闲时低电平（IDLE=0）；CPOL为1时，时钟信号为空闲时高电平（IDLE=1）。
• CPHA（Clock Phase）：数据的采样时机。CPHA为0时，数据在时钟的上升沿或下降沿采样；CPHA为1时，数据在时钟信号的另一边沿（通常是与CPHA=0的时钟边沿相反的边沿）采样。

SPI模式的四种组合：

• 模式0：CPOL=0, CPHA=0
• 模式1：CPOL=0, CPHA=1
• 模式2：CPOL=1, CPHA=0
• 模式3：CPOL=1, CPHA=1

在通信过程中，主设备和从设备需要使用相同的SPI模式进行同步，才能确保数据的正确传输。

SPI的通信特性

1. 全双工：
   SPI协议允许数据在同一时间同时进行传输和接收，即在每个时钟周期内，主设备和从设备都可以同时发送和接收数据。

2. 同步通信：
   数据传输基于时钟信号的同步，主设备通过SCK时钟线提供同步信号，确保数据传输的正确性。

3. 支持多从设备：
   SPI协议支持多从设备连接到同一主设备上。主设备通过选择不同的SS/CS信号来激活不同的从设备。

4. 高速传输：
   SPI的最大传输速率通常较高，适用于需要高速传输数据的应用。传输速率取决于SCK的频率。

5. 简洁协议：
   SPI协议的实现简单、数据传输格式清晰，适用于快速、低延迟的通信场合。

SPI的优缺点

优点：

1. 高速传输：SPI支持高数据传输速率，通常比I2C和其他串行通信协议更快。
2. 全双工通信：SPI支持同时发送和接收数据，提高了通信效率。
3. 简单可靠：SPI协议非常简单，硬件实现容易，不需要复杂的协议栈。
4. 适用于多个设备：通过不同的CS/SS信号，SPI能够支持多个从设备连接到同一个主设备。

缺点：

1. 占用多个引脚：SPI协议需要多条信号线（至少四条），相比I2C（只需要两条）来说占用了更多的引脚。
2. 点对点连接：虽然支持多个从设备，但每个从设备需要一个独立的CS/SS信号线，这会增加硬件的复杂性，尤其是当从设备数量很多时。
3. 距离限制：SPI通常适用于短距离通信，长距离通信时可能会受信号衰减和干扰影响。

SPI与其他通信协议的比较

特性	SPI	I2C	UART
通信方式	全双工	半双工	全双工或半双工
传输速率	高（可达10 Mbps以上）	低（通常为400 kbps，最高可达1 Mbps）	中等（最大1 Mbps）
引脚数量	4条（MOSI、MISO、SCK、SS）	2条（SDA、SCL）	2条（TX、RX）
多设备支持	支持多个从设备，通过独立的CS信号	支持多设备，通过地址区分	不支持多设备
同步/异步	同步	同步	异步
应用场景	高速数据传输，存储设备，传感器	中低速设备，简单的嵌入式通信	低速通信，设备控制，数据采集

SPI的典型应用

SPI广泛应用于需要高传输速率、低延迟的嵌入式系统中，特别是对于与外设（如传感器、存储器、显示屏、无线模块等）之间的高速通信。常见的SPI应用场景包括：

• 存储设备：如SD卡、Flash存储器等，通常使用SPI协议进行数据存储和读取。
• 传感器：许多高速传感器（如加速度计、陀螺仪、温度传感器等）使用SPI协议与主控设备进行数据传输。
• 显示设备：如OLED、LCD显示屏等，通过SPI进行屏幕控制和数据更新。
• 无线模块：如Wi-Fi模块、蓝牙模块、Zigbee模块等，通常采用SPI协议与主设备进行通信。
• ADC/DAC：模数转换器（ADC）和数模转换器（DAC）也经常使用SPI协议与处理器进行高速数据传输。

总结

SPI（Serial Peripheral Interface）是一种高效、灵活、简单的同步串行通信协议。它通过四条信号线（MOSI、MISO、SCK、SS）实现全双工数据传输，适用于多设备通信和高速数据交换。与I2C相比，SPI具有更高的传输速率和更简单的协议结构，但需要更多的引脚。在嵌入式系统中，SPI广泛应用于与外设（如传感器、存储设备、显示器、无线模块等）之间的通信。

I2C（Inter-Integrated Circuit）通信协议

I2C（Inter-Integrated Circuit）是一种广泛使用的串行通信协议，由飞利浦公司（Philips）在1980年代初提出。I2C协议采用两线制通信方式，主要用于短距离、低速、低功耗设备之间的通信，尤其适用于嵌入式系统中多个集成电路之间的通信。

I2C的设计目的是简化微控制器和外设之间的通信，它通过两根信号线即可实现多个设备之间的通信。I2C协议常用于传感器、存储设备、RTC（实时时钟）、液晶显示器、EEPROM等与微控制器之间的数据传输。

I2C通信的工作原理

I2C协议采用同步串行通信，传输的数据通过两根信号线进行：SDA（Serial Data Line）和SCL（Serial Clock Line）。I2C使用主从模式，一个主设备可以控制多个从设备，通过选择不同的地址来区分不同的从设备。

I2C的两条信号线

1. SDA（Serial Data Line）：数据线，用于传输数据。
2. SCL（Serial Clock Line）：时钟线，由主设备控制，用于同步数据的传输。

通过这两条线，I2C协议实现了半双工通信（数据传输时，主设备和从设备不能同时发送数据），并且支持多主机、多从机的结构。

I2C通信流程

I2C通信的基本过程可以分为以下几个步骤：

1. 设备地址选择：

   • I2C协议采用地址来区分不同的设备。每个从设备都有一个唯一的地址，通常由7位或10位二进制数表示。
   • 在通信开始之前，主设备通过SDA线发送一个7位（或10位）设备地址来选择与哪个从设备通信。

2. 启动信号（START）：

   • 主设备发送一个启动信号，标志着通信的开始。在SCL线高电平时，SDA线从高电平拉低至低电平，这个过程称为START条件。

3. 数据传输：

   • 主设备和从设备通过SDA线传输数据。每次传输的数据是8位，包含一个数据字节。数据位按位顺序传输，LSB（最低有效位）在前，MSB（最高有效位）在后。
   • 每个字节之后，接收设备（无论是主设备还是从设备）都会发送一个ACK（应答信号），表示数据接收成功。ACK信号是SDA线在SCL线高电平时拉低，表示接收设备确认接收到数据。

4. 停止信号（STOP）：

   • 当通信结束时，主设备发送一个停止信号，表示数据传输结束。停止信号是通过SDA线从低电平拉高至高电平完成，且SCL线保持高电平。

I2C的数据传输格式

在I2C通信中，每个数据传输单元通常包括以下部分：

• START信号：主设备发起通信时的信号。
• 设备地址：指定主设备和从设备之间的目标地址。
• 读写位：指示读操作（1）或写操作（0）。
• 数据字节：实际传输的8位数据。
• ACK信号：接收设备确认数据的接收。
• STOP信号：主设备结束通信。

I2C的工作模式

I2C协议支持两种主要的通信模式：

1. 写模式：主设备向从设备发送数据。

   • 主设备发送从设备的地址，指定进行写操作（写0），然后发送数据。

2. 读模式：主设备从从设备读取数据。

   • 主设备发送从设备的地址，指定进行读操作（写1），然后接收从设备发送回的数据。

I2C的传输速率

I2C的通信速率可以通过调整时钟信号（SCL）的频率来控制。常见的I2C传输速率如下：

• 标准模式（100 kbps）：适用于低速设备和短距离通信。
• 快速模式（400 kbps）：适用于大多数常见的I2C设备。
• 高速模式（3.4 Mbps）：适用于需要高传输速率的设备，但需要支持高速模式的I2C硬件。
• 超高速模式（5 Mbps或更高）：一些高级I2C设备支持的更高速率。

I2C的优缺点

优点：

1. 简洁的布线：I2C仅需要两条信号线（SDA和SCL），简化了硬件设计，尤其适用于多设备连接的场景。
2. 多主机和多从机支持：I2C可以通过设备地址支持多个主设备和多个从设备的通信，适用于复杂的嵌入式系统。
3. 低成本：I2C硬件实现相对简单且成本低廉，适合大规模生产。
4. 适合低速数据传输：对于短距离、低速数据传输，I2C非常合适，且功耗较低。

缺点：

1. 传输速度较慢：虽然I2C的传输速率相对较高（在某些模式下可达到3.4 Mbps），但与其他协议如SPI相比，它的传输速率还是较低，不适合高速数据交换。
2. 通信距离有限：I2C的信号受电缆长度和电容影响，通信距离较短，一般不超过1米。
3. 带宽受限：所有设备共享同一条SDA和SCL总线，设备数量多时，带宽可能受到限制。
4. 主设备控制复杂性：在多主机模式下，主设备之间的协调需要额外的协议支持，设计相对复杂。

I2C与其他通信协议的比较

特性	I2C	SPI	UART
通信方式	同步	同步	异步
线数	2（SDA、SCL）	4（MOSI、MISO、SCK、CS）	2（TX、RX）
传输速率	中低（100 kbps 到 3.4 Mbps）	高（几 Mbps）	中（最高1 Mbps）
设备支持	多主机和多从机	点对点通信	点对点通信
复杂性	简单	较复杂	简单
应用	传感器、EEPROM、RTC等	存储设备、传感器、显示器等	低速通信、调试、数据采集

I2C的典型应用

1. 传感器连接：I2C非常适合连接多个传感器，如温度传感器、加速度计、陀螺仪等。
2. 存储设备：如EEPROM、Flash存储器等，通常使用I2C协议进行数据读写。
3. 显示设备：如LCD显示屏、OLED屏幕等，I2C用来控制显示内容的更新。
4. 实时时钟（RTC）：I2C协议通常用于连接和控制RTC模块。
5. 嵌入式系统通信：I2C常用于多个嵌入式设备之间进行低速、短距离的数据交换。

总结

I2C是一种简单、有效的串行通信协议，特别适用于短距离、低速数据交换的应用场景。它通过两条信号线实现多设备之间的通信，支持多主机、多从机架构，且硬件实现简便。尽管其通信速率较低、距离受限，但它在嵌入式系统、传感器、存储器和显示器等多种应用中发挥着重要作用。
