1. OLED取模软件概览

OLED显示技术背景

在当今的显示技术领域中，OLED（有机发光二极管）屏幕因其优秀的显示效果和节能特性而受到广泛的欢迎。OLED屏幕的核心优势在于每个像素点可以独立发光，这不仅提供了更深的黑色和更高的对比度，而且响应速度更快，视角也更宽广。

取模软件的作用

取模软件是针对OLED显示屏进行图像和文字显示的专用工具。它允许设计师和开发者将图像、字体等素材转换成OLED屏幕能够识别和显示的数据格式。通过软件的取模功能，可以为OLED屏幕定制不同的显示内容，从而实现个性化的用户界面。

软件使用场景

OLED取模软件广泛应用于移动设备、可穿戴设备、智能家居控制面板等。在产品开发的前期，设计师可以利用取模软件预览设计成果，开发者则可以快速集成这些视觉元素到嵌入式系统中，加速产品开发周期，并提高最终显示效果的质量。

这一章为读者提供了一个基础的了解，关于OLED取模软件的背景知识和其在现实场景中的应用。接下来的章节将深入探讨软件中的具体编辑功能。

2. 深入字符与图形编辑功能

字符和图形编辑是OLED取模软件中最为重要的两个方面，它们直接影响了最终显示效果的准确性和美观性。本章将深入探讨字符编辑技术和图形编辑技术，并分析其在OLED显示内容制作中的应用。

2.1 字符编辑技术

2.1.1 字符映射与编码机制

字符映射机制是字符编辑中的核心，它决定了如何在有限的显示区域内展现文字。字库文件中包含了字体的点阵信息，其中每一个点（像素）的状态（亮或灭）都会映射到OLED屏幕上。字符映射的基本原理是从字库中检索对应字符的字模数据，然后将这些数据转换为屏幕可以识别的点阵图形。

例如，针对简体中文字符“中”，字符映射过程大致如下：
1. 识别字符“中”的Unicode编码。
2. 根据编码在字库文件中定位该字符的字模数据。
3. 把字模数据转换为点阵图形，并映射到OLED屏幕的指定位置。

代码块中展示了如何将字符映射到点阵图形的过程：

// 示例代码：字符映射过程（伪代码）
char unicode = '中'; // 汉字“中”的Unicode编码
byte[] characterMatrix = getCharacterMatrix(unicode); // 获取字模数据

// 转换字模数据为点阵图形
for (int i = 0; i < 16; i++) { // 假设为16x16点阵
  for (int j = 0; j < 16; j++) {
    int pixelState = (characterMatrix[i] >> j) & 0x01; // 获取当前像素状态
    setPixel(i, j, pixelState ? ON : OFF); // 根据状态点亮或熄灭像素
  }
}

2.1.2 字符样式与属性定制

字符样式定制包括调整字体大小、颜色、粗细、斜体等属性。OLED取模软件通常允许用户通过软件界面调整这些样式，以适应不同的显示需求。

调整字体大小会影响映射到OLED屏幕上的点阵尺寸，而颜色属性则可能通过软件处理为灰阶表示。粗体和斜体则是通过软件算法生成特定的字模数据来实现的。

例如，为“中”字添加粗体效果，可能需要对字模数据进行扩展，让点阵更宽更厚：

// 示例代码：字符样式定制（伪代码）
byte[] characterMatrix = getCharacterMatrix('中'); // 获取默认字体映射
byte[] boldCharacterMatrix = enhanceStyle(characterMatrix); // 应用粗体样式

// 将增强后的样式输出到屏幕
for (int i = 0; i < 16; i++) {
  for (int j = 0; j < 16; j++) {
    int pixelState = (boldCharacterMatrix[i] >> j) & 0x01;
    setPixel(i, j, pixelState ? ON : OFF);
  }
}

2.2 图形编辑技术

2.2.1 基本图形绘制方法

在OLED取模软件中，基本图形包括线段、圆形、矩形、椭圆等。绘制这些图形的基础是像素级操作，这意味着每个图形都是由点阵中的点组成。

以矩形为例，绘制一个简单的矩形图形需要定义其边界，并将边界内的点点亮：

// 示例代码：绘制矩形（伪代码）
int x1 = 10, y1 = 10; // 矩形左上角坐标
int x2 = 30, y2 = 20; // 矩形右下角坐标

for (int x = x1; x < x2; x++) {
  for (int y = y1; y < y2; y++) {
    setPixel(x, y, ON); // 点亮对应位置的像素
  }
}

2.2.2 图形组合与层次处理

图形组合是指将多个基本图形按照特定的逻辑进行叠加和拼接，形成复杂的图形结构。层次处理则是指在图形组合时确定各个图形的绘制优先级，以实现前后遮挡的效果。

例如，创建一个由圆形覆盖矩形的图形，首先绘制矩形，然后在特定位置绘制圆形，从而实现覆盖效果：

// 示例代码：图形组合（伪代码）
drawRectangle(x1, y1, x2, y2); // 绘制矩形
drawCircle(centerX, centerY, radius, true); // 在矩形上方绘制圆形

void drawCircle(int x, int y, int r, bool isOverlay) {
  // 如果isOverlay为真，则绘制圆形时需要考虑下面图形的像素状态
  // 具体算法依据软件的层次处理逻辑而定
}

通过本章节的介绍，我们深入探讨了字符和图形编辑在OLED取模软件中的应用。下一章节我们将解析取模算法，并分析数据转换流程。

3. 掌握取模数据转换原理

3.1 取模算法解析

取模算法是OLED取模软件中的核心功能，它负责将字符或图形转换为点阵数据。理解这一过程对于从事IT行业和相关行业的专业人士来说至关重要，特别是对于那些需要处理图形用户界面和嵌入式系统显示内容的工程师。

3.1.1 点阵取模与矢量取模的区别

点阵取模是将图像分解为像素点阵的矩阵，每个点代表该像素的颜色，这种技术在显示设备上有着非常广泛的使用，比如OLED或LCD屏幕。点阵取模非常适合于文字和简单图形显示，因为它通过像素点的黑白来表示图像，实现起来简单且高效。

矢量取模则是使用数学公式来描述图形的轮廓，它不依赖于像素点阵，而是利用几何学原理来表示。矢量取模在缩放时不会出现像素化问题，因此它适合于需要频繁缩放和旋转的图形显示。然而，在OLED等像素点阵屏幕上的应用，矢量取模需要转换为点阵取模后才能正确显示。

3.1.2 取模算法在软件中的实现

在取模软件中，取模算法的实现通常包括几个主要步骤：图像预处理、边缘检测、点阵映射和优化。图像预处理主要是为了提高算法的处理效率，边缘检测是为了找出图像中的关键特征。点阵映射则是将特征点转换为点阵数据，而优化步骤则可以提高显示效果和减少数据量。

以下是实现一个基础的点阵取模算法的伪代码示例：

# 假设 input_image 是一个二维像素矩阵
def dot_matrix_modulation(input_image):
    # 图像预处理
    preprocessed_image = preprocess(input_image)
    # 边缘检测
    edges = detect_edges(preprocessed_image)
    # 点阵映射
    dot_matrix = map_to_dot_matrix(edges)
    # 数据优化
    optimized_data = optimize(dot_matrix)
    return optimized_data

这段代码简单描述了点阵取模算法的处理流程，实际中，每个步骤会涉及复杂的图像处理和数据转换技术。

3.2 数据转换流程

取模数据转换流程是取模软件的核心，负责将原始图像或字符转换为取模软件可以处理的数据格式。

3.2.1 转换过程中的数据格式

取模数据在转换过程中，会涉及到不同格式的图像文件，如BMP、PNG、GIF等。取模软件需要解析这些文件，并将图像数据转换为点阵数据。点阵数据通常由一个二维数组表示，数组中的每个元素对应于显示设备上的一个像素点。

以下是点阵数据的一个简单表示：

# 0 表示关闭像素，1 表示点亮像素
[
    [1, 0, 1, 1, 0],
    [1, 1, 0, 0, 0],
    [0, 0, 0, 1, 1],
    [0, 1, 1, 0, 1],
    [1, 0, 1, 0, 1]
]

在转换过程中，取模软件会处理这些数据，并将它们转换为适合特定硬件显示的格式。

3.2.2 转换效率优化策略

由于取模过程中涉及到大量的数据处理，因此转换效率优化是提升软件性能的关键。优化策略包括但不限于：

1. 并行处理 ：利用多线程或并行计算来同时处理图像的不同部分，从而加快处理速度。
2. 算法优化 ：采用更高效的算法来减少不必要的计算步骤。
3. 缓存机制 ：利用内存缓存来存储重复使用的数据，避免重复计算。
4. 资源管理 ：合理分配和管理硬件资源，确保内存和CPU使用率的最优化。

举一个简单的例子，如果我们要优化点阵数据的生成过程，我们可以使用numpy库来加速矩阵运算：

import numpy as np

def optimized_dot_matrix_modulation(input_image):
    # 使用numpy将图像转换为点阵数据
    dot_matrix = np.packbits(input_image).reshape(input_image.shape[0], input_image.shape[1])
    return dot_matrix

此代码片段中使用numpy的 packbits 函数来将图像数据转换为紧凑的点阵格式，这比纯Python实现要快得多。

本章节介绍了取模算法解析与数据转换流程，深入探讨了点阵取模与矢量取模的区别、取模算法在软件中的实现方法以及数据转换过程和优化策略。下一章将继续深入探讨如何在OLED取模软件中实现实时预览显示效果与优化。

4. 实时预览显示效果与优化

在OLED取模软件的实际应用过程中，实时预览显示效果对于设计人员来说至关重要，因为它能够即时反映取模数据转换后的视觉效果。此外，显示效果的优化能够确保最终产品在不同环境下的表现，满足用户的视觉需求。本章节将深入探讨实时预览技术的实现以及显示效果优化的具体方法。

4.1 预览技术实现

4.1.1 实时渲染机制

实时渲染机制要求软件能够快速处理并显示图像数据。这一过程涉及图形管线的多个环节，包括顶点处理、像素处理、着色器编程等。为了实现这一机制，OLED取模软件使用了专门的渲染引擎，该引擎可以将取模后的数据高效地转换为屏幕上的像素点。

代码块展示了渲染引擎中处理实时渲染的核心逻辑：

// 伪代码，用于说明实时渲染逻辑
void RealtimeRenderLoop(OLED_Data data) {
    while (true) {
        // 将取模数据传送到渲染引擎
        data_queue.push(data);
        // 渲染引擎开始处理
        while (!data_queue.empty()) {
            OLED_Data current_data = data_queue.front();
            data_queue.pop();
            // 将数据转换为像素信息
            PixelBuffer buffer = convertToPixels(current_data);
            // 应用到显示设备
            display.Update(buffer);
            // 等待下一次刷新
            sleep(16); // 假设屏幕刷新率为60Hz
        }
    }
}

在此逻辑中， convertToPixels 函数负责将取模数据转换为屏幕像素点信息。这个函数需要足够高效，以保证不会成为渲染瓶颈。 display.Update 函数负责将像素信息发送到显示设备。由于OLED屏幕刷新率通常为60Hz， sleep(16) 调用确保了循环运行时间不会超过屏幕的刷新周期，从而达到实时渲染的目的。

4.1.2 预览与实际显示的一致性

为了确保预览效果与实际显示效果的一致性，软件需要考虑显示设备的具体特性和限制。这意味着软件中需要集成显示器的配置文件，该配置文件包含了显示器的分辨率、颜色深度、亮度、对比度等参数。通过软件的配置界面，用户可以手动调整这些参数，以匹配特定的显示设备。

下表展示了常见的OLED显示器参数配置：

参数名称	描述	可选值	默认值
分辨率	显示器的水平和垂直像素数量	(n, m)	(128, 64)
颜色深度	每个像素可用的颜色数	1, 2, 4, 8, 16	4
亮度调节	显示器亮度的百分比	10-100%	100%
对比度调节	显示器对比度的百分比	10-100%	100%
刷新率	显示器的屏幕刷新次数每秒	30-120 Hz	60 Hz

这些参数的配置直接影响到显示效果，因此，用户在使用软件时，应根据实际使用的显示器调整这些参数，以获得最佳的预览效果。

4.2 显示效果优化

4.2.1 分辨率和对比度调整

在显示效果优化的过程中，分辨率和对比度的调整尤为关键。高分辨率可以提供更精细的显示效果，但同时也会增加数据的复杂度，从而影响渲染速度。而对比度调整则可以直接改变图像的明亮程度，使文本或图形的轮廓更加清晰，但过高的对比度可能会导致显示过曝或丢失细节。

对于分辨率的调整，软件中通常内置了多种预设选项，用户可以根据自己的需要选择合适的分辨率。而对比度的调整通常提供滑动条供用户实时调整。

在软件中，分辨率和对比度调整的代码逻辑大致如下：

void AdjustResolution(OLED_Data data, ResolutionSetting setting) {
    // 根据设置的分辨率调整数据结构
    data.width = setting.width;
    data.height = setting.height;
}

void AdjustContrast(OLED_Data data, ContrastSetting setting) {
    // 根据设置的对比度调整每个像素的亮度值
    foreach (Pixel p in data.pixel_buffer) {
        p.brightness = CalculateBrightness(p.brightness, setting.level);
    }
}

其中 CalculateBrightness 函数根据当前对比度等级来调整像素亮度值，以实现对比度的调节。这样的处理既保证了用户界面操作的简便性，也确保了预览效果能够快速响应用户的调整。

4.2.2 动态效果与缓存优化

在动态显示效果方面，软件通常会提供动态背景、滚动文字等效果来丰富用户的视觉体验。这些效果的实现依赖于动态缓存机制。动态缓存可以存储临时的渲染结果，并根据需要重新使用或更新这些结果，从而减少重复渲染的工作量，提高显示效果的流畅性。

代码块展示了动态效果实现的基本逻辑：

void DrawDynamicEffect(OLED_Data data) {
    static Buffer dynamic_cache = new Buffer(data.width, data.height);
    // 检查是否需要更新缓存
    if (EffectNeedsUpdate(data)) {
        UpdateDynamicEffectCache(data, dynamic_cache);
        data.display_buffer = dynamic_cache;
    }
    // 将缓存数据发送到显示设备
    data.display.Update(data.display_buffer);
}

在该逻辑中， EffectNeedsUpdate 函数用于判断是否需要更新动态效果缓存。如果需要更新，则调用 UpdateDynamicEffectCache 函数根据当前的数据生成新的效果缓存。最后，使用 Update 函数将缓存数据发送到显示设备。

此外，为了进一步优化渲染性能，可以采用双缓存技术，即一个用于当前显示，另一个用于生成下一帧。当新一帧渲染完成时，双缓存之间的角色进行切换，实现无闪烁的平滑动画效果。

总结而言，实时预览技术的实现与显示效果的优化在OLED取模软件中扮演了极其重要的角色。通过深入理解渲染机制、合理配置显示参数以及动态效果与缓存的优化，能够极大提升用户的视觉体验和软件的整体性能。

5. 字模数据输出与自定义参数配置

5.1 字模数据导出机制

5.1.1 支持的文件格式解析

在OLED取模软件中，字模数据导出是将编辑好的字模数据保存为特定格式的文件，以便在不同的显示设备和系统中使用。常见的输出格式包括但不限于C数组、Hex文件、字库表等。每种格式都有其独特的应用背景和优势。

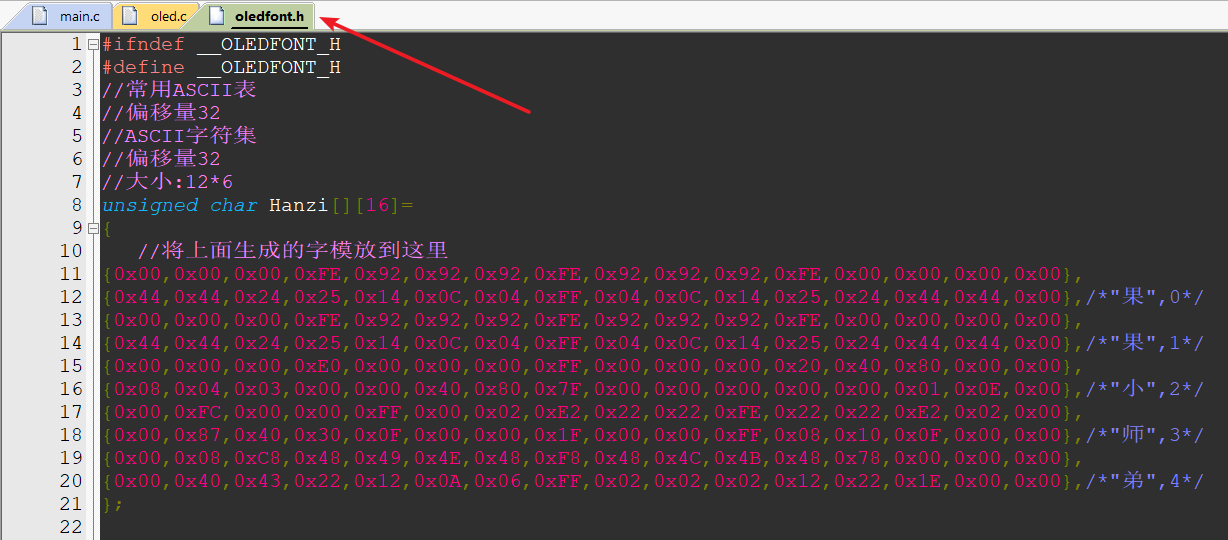

• C数组格式 ：将字模数据转换为C语言数组的形式，方便嵌入到嵌入式系统中。它适合对代码体积和运行效率有严格要求的场合。

• Hex文件格式 ：这是一种广泛使用的二进制数据格式，常用于编程器烧录到ROM中。它便于分发和在硬件级别操作。

• 字库表格式 ：通常指一种包含字模编码和对应字模数据映射关系的表格，便于软件层面管理与查询。

在进行字模数据导出时，通常软件会提供格式选择界面，用户可以根据实际需要选择不同的输出格式，并进行相应的文件保存操作。

5.1.2 数据结构与优化方案

导出的字模数据往往需要在后续的应用中高效地被使用，因此数据结构的设计尤为重要。优化方案包括但不限于以下几点：

• 数据压缩 ：对于大量重复或冗余的数据，可以采用压缩算法减少存储空间。

• 字节对齐 ：确保数据按照硬件平台的字节对齐要求进行排布，以提高访问效率。

• 分段存储 ：如果字模数据量很大，可以考虑分段存储，从而优化内存的使用和访问速度。

字模数据的导出应当与数据结构设计和优化方案相结合，以满足不同的应用场景需求。

5.2 硬件参数配置与匹配

5.2.1 硬件特性分析与配置

OLED取模软件需要与具体的显示硬件紧密结合。不同型号和品牌的OLED显示屏可能拥有不同的物理特性，如分辨率、色彩深度、刷新率等。在输出字模数据之前，用户需要对硬件的特性进行分析，并在软件中进行相应的配置。

• 分辨率 ：决定了显示设备的细节清晰度。高分辨率显示设备需要更密集的点阵数据。

• 色彩深度 ：决定了每个像素可以显示的颜色数。色彩深度越高，显示效果越细腻，但数据量也越大。

• 刷新率 ：影响到屏幕更新的速度，高速刷新可能需要更高效的字模数据处理。

为了使得字模数据与显示硬件相匹配，取模软件通常提供硬件参数设置界面，允许用户根据实际情况调整配置。

5.2.2 自定义参数与硬件适配策略

为了适应不同的硬件特性，OLED取模软件应提供灵活的自定义参数设置功能。用户可以根据自己的需求进行如下配置：

• 自定义分辨率 ：如果硬件支持，用户可以设置不同的显示分辨率。

• 色彩调整 ：允许用户手动调整色彩参数，以适应不同环境下的显示需求。

• 扫描模式 ：根据硬件特性，用户可以设置不同的扫描模式，优化显示效果和性能。

综合硬件参数的配置与自定义参数，用户可以通过一系列策略确保字模数据在特定硬件上表现最佳。

| 硬件特性  | 解释说明                                                     |
| --------- | ------------------------------------------------------------ |
| 分辨率    | 硬件显示屏的点阵布局，通常以宽x高来表示，如128x64。           |
| 色彩深度  | 每个像素点可以展示的颜色种类，常见的有单色、16色、256色等。   |
| 刷新率    | 屏幕图像每秒刷新的次数，单位通常为Hz。                        |
| 扫描模式  | 屏幕像素数据的读取方式，常见的有水平扫描和垂直扫描。         |
| 字模数据导出 | 支持输出的字模数据格式，如C数组、Hex文件和字库表等。         |
| 硬件参数配置 | 针对特定硬件的设置项，如分辨率、色彩深度和扫描模式等。       |
| 自定义参数设置 | 用户根据需求进行调整的参数选项，如自定义分辨率、色彩调整和扫描模式等。 |

本章节我们深入探讨了字模数据输出的机制以及硬件参数配置的重要性，从文件格式的选择到数据结构的设计，再到硬件特性的分析与适配策略，每个环节都是确保字模数据能够得到最佳表现的关键步骤。随着OLED技术的不断进步，软件开发者和硬件工程师需要保持紧密合作，以期实现更加高效和优化的显示解决方案。
