哈喽大家好，这里是Hello_Embed的第一篇个人笔记，记录了我跟韦东山老师学习嵌入式基础C语言的学习心得，希望对你有所帮助。

单片机是如何存储二进制数据的？

对于单片机来说，它是如何通过电路来存储和表示二进制数据的呢？没错，答案就是“电路”本身！
我们通常用一个高电平（比如 3.3V）来表示二进制中的 1，用一个低电平表示 0。一个二进制位（bit）就是由一个这样的电平状态表示的。当我们用 8 个这种高低电平的电路（通常由晶体管组成）组合在一起时，就构成了一个 字节（byte）。为了便于后续学习的理解，我们称这样八个晶体管为八位数据。

💡 补充：
1 byte = 8 bit （1 字节 = 8 位）

int a;  //声明变量a，并分配4个字节

像上面这样的定义，编译器会在内存中为 a 分配 4 字节（即 32 位）的空间。这部分内存用于保存变量的值。
为了验证这一点，我们可以用 Keil5 来进行一个简单的测试

准备阶段：搭建测试环境

在keil中建立工程模板，我这里用的是江协科技的工程模板，相关资料可在b站上查找。

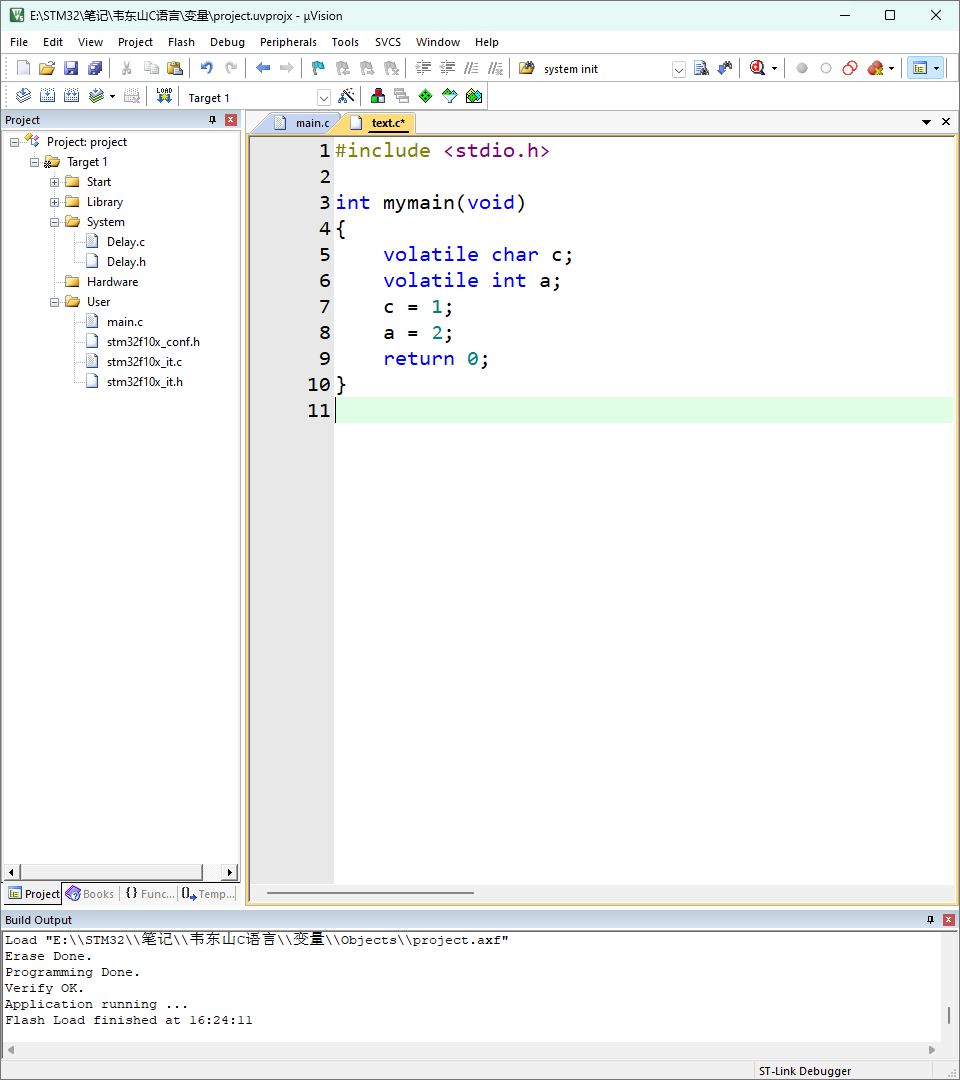

//text.c  这是要用的测试代码
#include <stdio.h>
int mymain(void)
{
	volatile char c;
	volatile int a;
	c = 1;
	a = 2;
	return 0;
}

📌 说明：
volatile 关键字的核心作用是告诉编译器：“这个变量是易变的”，不要对它进行优化处理。这样能确保每次访问都从内存中重新读取变量值。

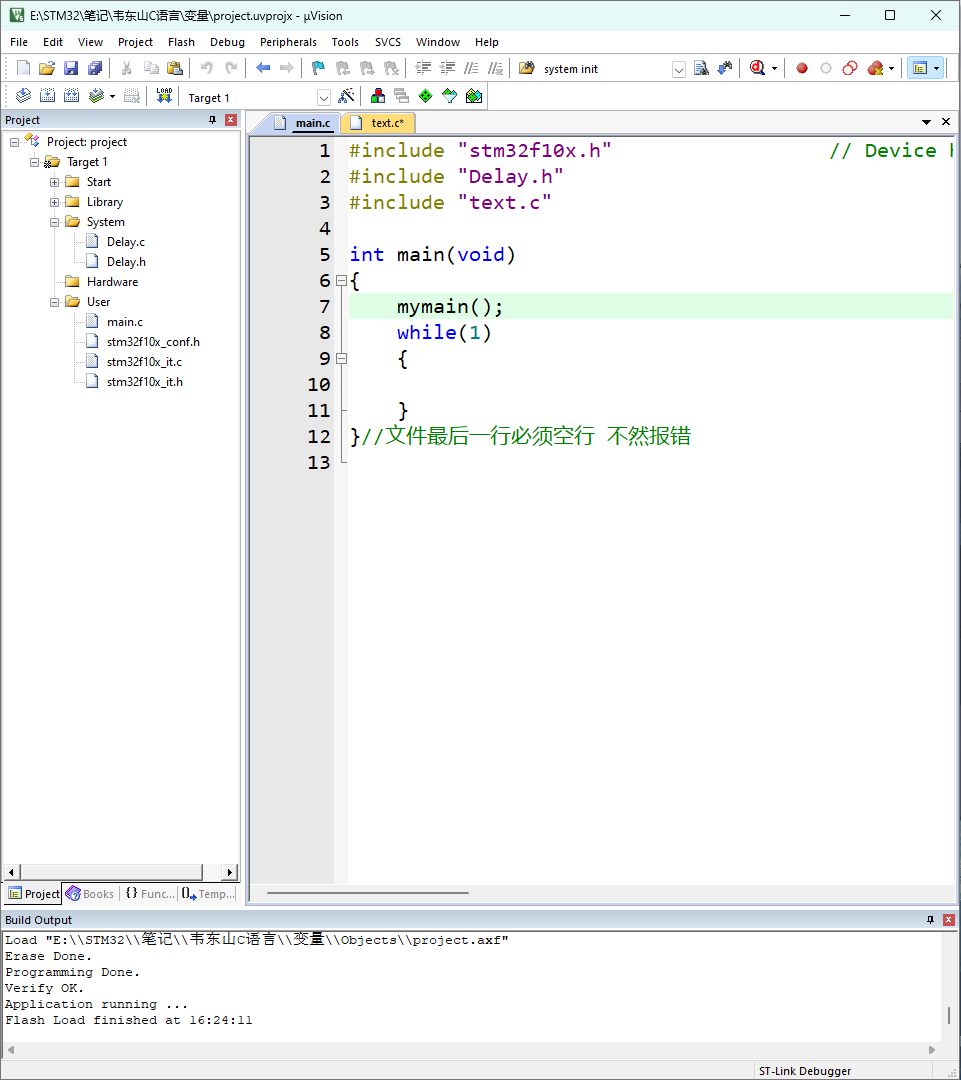

模板代码示意图如下：

编译并下载程序后，确保烧录器与开发板连接正常，即可开始调试。

调试阶段：观察变量的变化

1. 在第一个mymain 函数的第一个{处打上断点

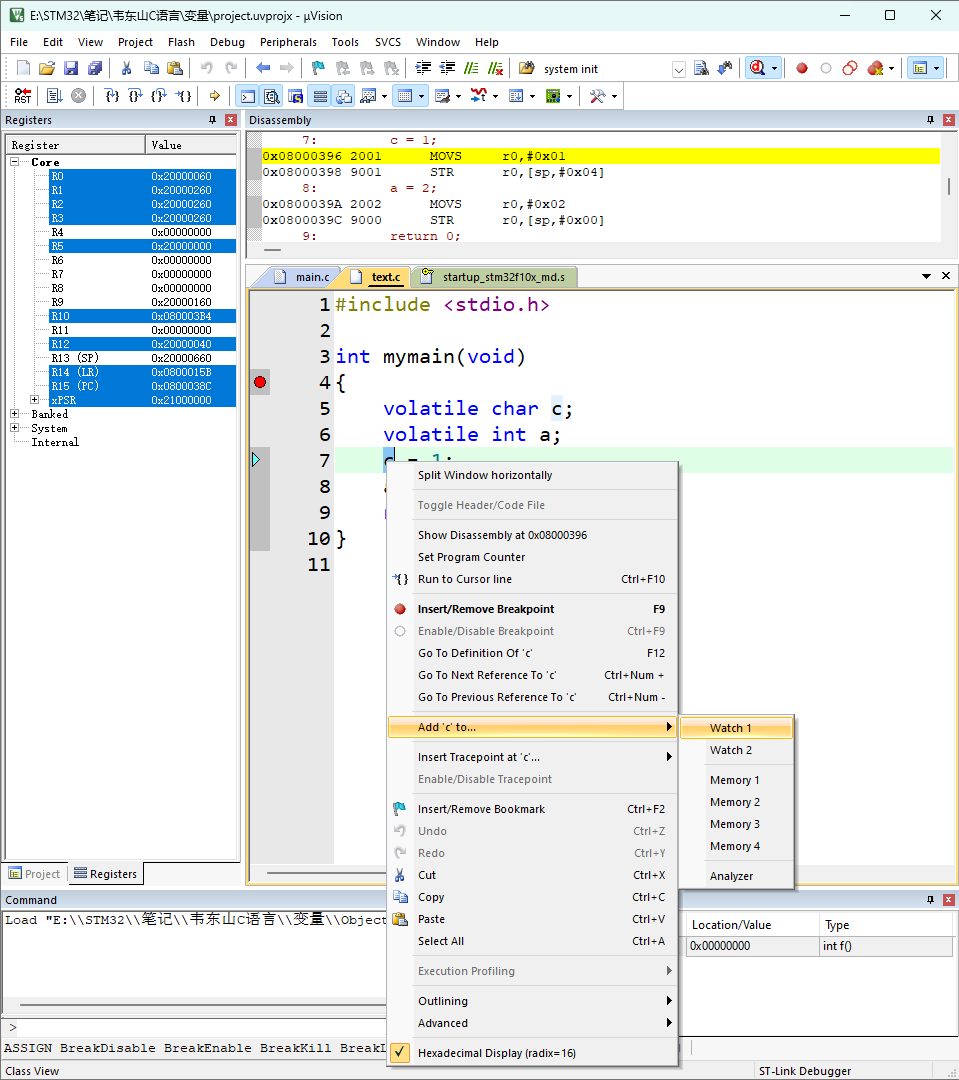

2. 选中变量c与a，右键添加到watch1观察窗口中

3. 运行Run(F5)
4. 运行到mymain处再用单步运行Step(F11)一行行调试

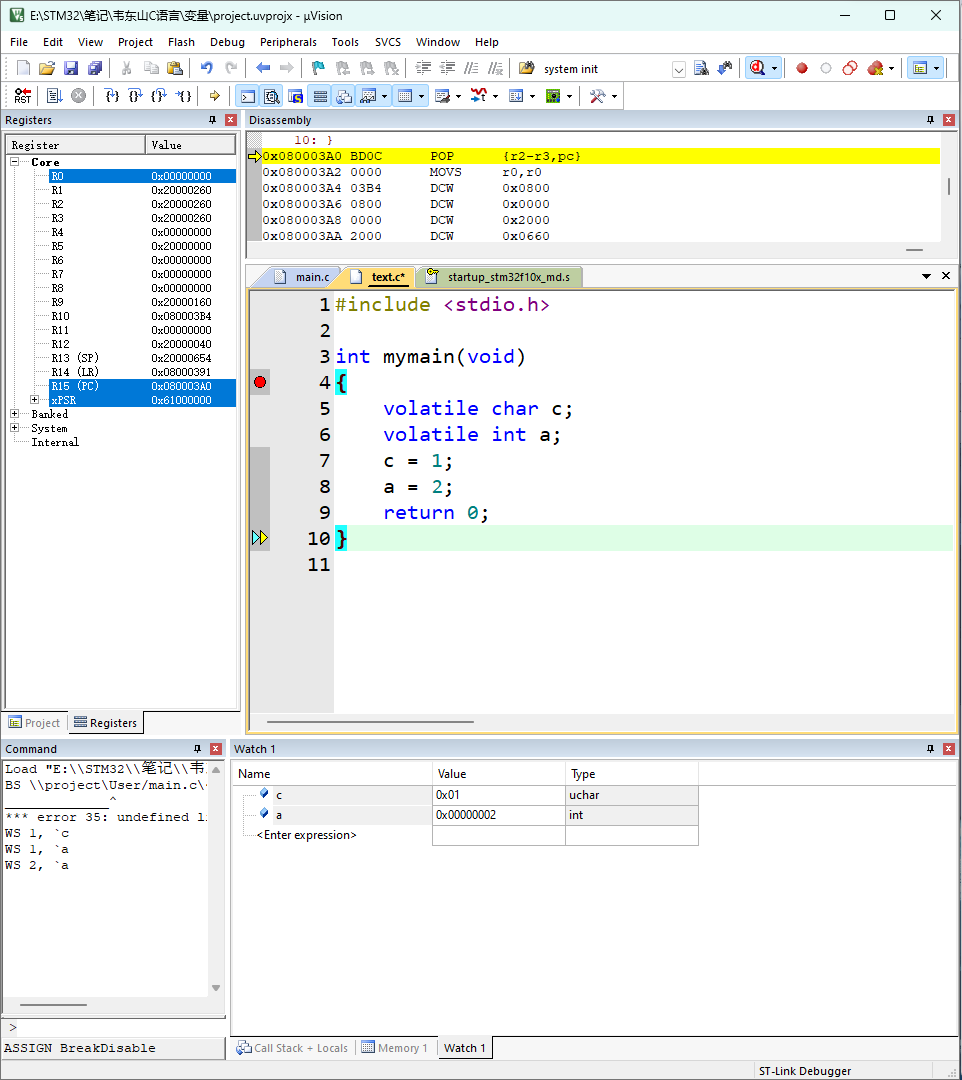

   结果如下：

   可以看到，变量 c 的值为 0x01，而变量 a 的值是 0x00000002。这是一个很有意思的现象。
   这是为什么呢？我们来分析一下：

• c 是 char 类型，占 1 字节 = 8 位
• a 是 int 类型，占 4 字节 = 32 位
  上述是二进制显示，由于一个十六进制数位可表示 4 位二进制（2^4 = 16），所以我们可以得到：
• 8 位二进制（char） -> 2 位十六进制 => 0x01
• 32 位二进制（int） -> 8 位十六进制 => 0x00000002

拓展：如何查看变量的内存地址？

除了使用 Watch 窗口查看变量值外，我们还可以在 Memory 窗口中查看变量的内存地址。
操作方式：在变量名前加上 & 取地址符号，比如 &a，就可以查看该变量的实际地址了。

关于原码、反码与补码

对于八位二进制数，0000 0000我们将bit7即最高位称为符号位，0为正1为负由此来区分正负数。但这样会出现如下错误：-1 + （+1）= 1000 0001 + 0000 0001 = 1000 0010 = -2。于是我们引出反码：将负数除了符号位的其余部分取反。我们再来计算这个式子-1 + （+1）= 1111 1110 + 0000 0001 = 1111 1111由于这个结果 1111 1111 在反码表示中并不等于 0，说明反码虽然改进了负数表示方式，但在加法运算中仍然存在歧义和进位问题。因此，计算机在实际运算中并不使用反码，而是使用更完善的 补码 。

• 正数：补码 = 原码
• 负数：补码 = 反码 + 1
  我们再用补码计算一次：-1 + （+1）= 1111 1111 + 0000 0001 = 0000 0000（进位丢弃），于是我们终于得出了正确的结果“0”，说明补码确实是一种更适合计算机进行运算的编码方式。
  有了这些编码知识我们来分析一个有意思的现象：

//修改text.c 测试当变量存放值超出数据类型时会发生什么现象
#include <stdio.h>
int mymain(void)
{
	volatile char c;
	volatile int a;
	c = 1234567;
	a = 0x12345678;

	printf("c = %d\n\r", c);
	printf("a = %d\n\r", a);

	printf("sizeof(c) = %d\n\r", sizeof(c));
	printf("sizeof(a) = %d\n\r", sizeof(a));

	return 0;
}

编译后有1个警告：User\text.c(7): warning: #69-D: integer conversion resulted in truncation我们暂时不管它，将程序下载进系统板内，由于这部分用到串口通信我们直接看现象：
c = 135 a = 305419896 sizeof(c) = 1 sizeof(a) = 4

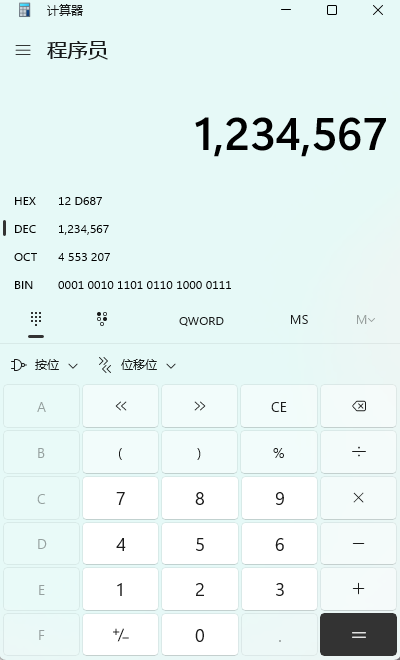

在计算机内进行进制转换，如图：

可以看到二进制为很长的一段数字，但由于char类型变量占1字节也就是8位，取图上低位二进制数有1000 0111这就是keil往单片机存储c的二进制形式，我们将此二进制转为十进制恰好是“135”，说明keil把第一位“1”视作了数值位而非符号位。
我们对变量类型稍加修改就能改善这一情况：volatile char c->volatile unsigned char c，这样c就是一个有符号的整型变量，我们再次打印可得c = -121因为符号位为1，所以我们需要进行补码计算出它的原码（为什么上面不需要？因为上面的符号位被视为数值位，默认补零后就是正数直接计算即可）此时补码经过-1再取反可得：1111 1001取数值位111 1001转换为十进制则是121，加上符号位“1”就是“-121”。

其他数据类型

• float：可赋小数
• double：更高精度小数
• 其他类型如 long long、short 等
  由于这些类型在嵌入式开发中使用频率相对较低，本文暂不展开，感兴趣的同学可以进一步查阅资料。

写在最后

这是我跟着韦东山老师学习过程中的第一篇动手实验笔记。从变量声明、内存分配，到使用 Keil 调试查看变量值，希望这篇笔记对刚入门的朋友们有所帮助！
如果你也在学习嵌入式，欢迎一起交流成长！
我是 Hello_Embed，一个正在努力成长的嵌入式小白，我们下篇笔记再见！
