1. STC15单片机简介

STC15系列单片机是宏晶科技推出的一款基于增强型8051内核的高性能、低功耗MCU。相较于传统8051单片机，STC15在运算速度、外设集成度、功耗控制等方面进行了显著优化。

该系列单片机采用1T指令周期架构，指令执行速度提升至传统8051的12倍，支持最高24MHz主频运行，具备更强的实时处理能力。

STC15广泛应用于工业自动化、智能家电、物联网终端等领域，凭借其高性价比和丰富的外设资源，成为中低端嵌入式系统的优选方案。

2. STC15内核架构与性能优化

STC15系列单片机在8051经典内核的基础上进行了深度优化，不仅保留了8051指令集的兼容性，还通过架构创新显著提升了指令执行效率和系统性能。本章将深入剖析STC15的增强型8051内核结构、系统时钟管理机制、存储器布局优化策略以及系统资源与功耗控制方法，为后续的高性能嵌入式开发打下坚实基础。

2.1 STC15的增强型8051内核结构

2.1.1 内核架构的优化点

STC15采用增强型8051内核，其核心架构相较于传统8051进行了多项优化。主要包括：

指令执行速度提升 ：传统8051每条指令需要12个时钟周期，而STC15通过指令流水线技术和优化的微码控制，将大多数指令执行时间缩短至1~2个时钟周期。
新增硬件乘法器和除法器 ：传统8051在执行乘除操作时依赖软件实现，效率低。STC15新增了硬件级的乘除运算单元，大幅提升了数学运算性能。
增强型中断系统 ：支持多达8级中断优先级，支持中断嵌套，提高了多任务并发处理能力。
增强型定时器系统 ：提供多达5个16位定时器/计数器，支持多种工作模式，增强系统定时控制能力。

优化点	传统8051	STC15增强型8051
指令执行周期	12个时钟周期	1~2个时钟周期
乘除法运算	软件实现	硬件乘法器+除法器
中断优先级	2级	8级
定时器数量	2个	5个
是否支持中断嵌套	否	是

2.1.2 指令执行效率提升机制

STC15通过以下机制显著提升指令执行效率：

指令预取机制 ：利用程序计数器（PC）提前获取下一条指令，减少指令执行延迟。
流水线执行 ：将指令执行过程划分为多个阶段，实现并行处理。
直接寻址优化 ：允许直接访问特殊功能寄存器（SFR）和内部RAM，提高访问效率。

示例代码：硬件乘法器使用

#include <stc15.h>

unsigned int a = 1234;
unsigned int b = 5678;
unsigned long result;

void main(void) {
    result = (unsigned long)a * (unsigned long)b;  // 使用硬件乘法器
    while (1);
}

代码逻辑分析 ：

第4~5行：定义两个32位无符号整数变量。
第8行：执行乘法运算，由于STC15内置硬件乘法器，该运算仅需数个时钟周期即可完成。
第9行：进入死循环，等待中断或其他事件触发。

参数说明 ：
- unsigned int ：在STC15中为16位整数。
- unsigned long ：在STC15中为32位整数。

2.2 系统时钟与指令周期管理

2.2.1 多模式时钟源配置

STC15支持多种时钟源配置，包括内部高精度RC振荡器、外部晶体振荡器、外部时钟输入等，满足不同应用场景对精度与功耗的需求。

系统时钟源配置流程图（Mermaid）

graph TD
    A[系统复位] --> B{是否使用外部晶体?}
    B -- 是 --> C[配置外部晶体振荡器]
    B -- 否 --> D[使用内部RC振荡器]
    C --> E[等待振荡稳定]
    D --> F[设置系统时钟分频]
    E --> G[配置系统时钟源]
    F --> G
    G --> H[系统时钟就绪]

配置方式说明 ：

内部RC振荡器 ：适用于低功耗、低成本应用，精度稍低。
外部晶体振荡器 ：适用于高精度定时、通信等场景。
外部时钟输入 ：适用于系统同步、时钟共享等复杂系统。

示例代码：配置系统时钟为24MHz外部晶体

#include <stc15.h>

void SystemClockInit(void) {
    CLKDIV = 0x00;        // 系统时钟不分频
    IRC24MCR = 0x80;      // 使能外部晶体振荡器
    while (!(IRC24MCR & 0x40));  // 等待振荡器稳定
    SCON = 0x52;          // 设置系统时钟源为外部晶体
}

void main(void) {
    SystemClockInit();
    while(1);
}

代码逻辑分析 ：

第5行：设置系统时钟不分频，确保使用最高频率。
第6行：使能外部晶体振荡器。
第7行：等待振荡器稳定。
第8行：选择系统时钟源为外部晶体。

2.2.2 高频运行下的性能保障

STC15支持高达24MHz的主频运行，且在高频下仍能保持良好的稳定性与抗干扰能力。为保障高频运行，STC15引入了以下技术：

电压调节电路 ：确保在不同电压下仍能稳定运行。
电源去耦设计 ：芯片内部集成去耦电容，减少外部干扰。
温度补偿机制 ：适应宽温范围工作，提升工业级应用可靠性。

2.3 存储器结构与数据访问优化

2.3.1 程序存储器与数据存储器布局

STC15系列单片机采用Harvard结构，程序存储器与数据存储器分开管理，提升访问效率。其典型存储器布局如下：

区域	地址范围	描述
Flash程序存储器	0x0000 ~ 0xFFFF	存储用户程序代码，容量最高64KB
RAM数据存储器	0x00 ~ 0xFF	内部高速RAM，用于变量存储
特殊功能寄存器（SFR）	0x80 ~ 0xFF	控制外设与系统功能
EEPROM	0x2000 ~ 0x23FF	非易失性存储，用于保存配置参数

存储器结构流程图（Mermaid）

graph LR
    A[程序存储器 - Flash] --> B[执行指令]
    C[数据存储器 - RAM] --> D[临时变量存储]
    E[SFR寄存器] --> F[外设控制]
    G[EEPROM] --> H[配置参数存储]
    B --> I[内核处理]
    D --> I
    F --> I
    H --> I

2.3.2 内存访问效率提升策略

STC15通过以下方式优化内存访问效率：

零等待访问机制 ：在高速运行下，Flash访问无需等待周期。
增强型堆栈机制 ：支持软件与硬件堆栈自动切换，提升中断处理效率。
DMA机制（部分型号） ：允许数据在存储器与外设之间直接传输，减轻CPU负担。

示例代码：使用DMA进行数据传输（以STC15F2K60S2为例）

#include <stc15.h>

unsigned char src[100] = {0};
unsigned char dst[100];

void DMA_Init(void) {
    DMA_CFG = 0x01;         // 使能DMA模块
    DMA_CH0_CFG = 0x03;     // 设置通道0为内存到内存传输
    DMA_CH0_SRC = (unsigned int)src;
    DMA_CH0_DST = (unsigned int)dst;
    DMA_CH0_LEN = 100;      // 传输长度100字节
    DMA_CH0_CTRL = 0x80;    // 启动DMA传输
}

void main(void) {
    DMA_Init();
    while(1);
}

代码逻辑分析 ：

第5~6行：定义源与目标缓冲区。
第8行：使能DMA模块。
第9行：设置DMA通道0为内存到内存传输。
第10~11行：配置DMA源地址和目标地址。
第12行：设置传输长度。
第13行：启动DMA传输。

参数说明 ：
- DMA_CFG ：DMA全局配置寄存器。
- DMA_CH0_SRC ：通道0源地址寄存器。
- DMA_CH0_DST ：通道0目标地址寄存器。
- DMA_CH0_LEN ：通道0传输长度寄存器。
- DMA_CH0_CTRL ：通道0控制寄存器，写入 0x80 表示启动传输。

2.4 系统资源管理与功耗控制

2.4.1 资源调度机制

STC15通过灵活的资源调度机制，实现对外设模块的按需启用与关闭，提升系统效率。主要机制包括：

外设时钟门控 ：每个外设模块均可独立开启或关闭其时钟，避免无效功耗。
优先级调度 ：支持中断与DMA的优先级设置，确保关键任务优先执行。
动态电源管理 ：支持根据运行状态动态调整电压与频率。

示例代码：关闭定时器1以节省功耗

#include <stc15.h>

void main(void) {
    TMOD = 0x01;        // 设置定时器1为16位定时模式
    TR1 = 1;            // 启动定时器1
    // ... 业务逻辑
    TR1 = 0;            // 停止定时器1
    PCON |= 0x02;       // 进入空闲模式
    while(1);
}

代码逻辑分析 ：

第5行：设置定时器1为16位模式。
第6行：启动定时器1。
第9行：停止定时器1，释放资源。
第10行：进入空闲模式，降低功耗。

2.4.2 低功耗状态切换策略

STC15支持多种低功耗模式，包括：

空闲模式（Idle Mode） ：CPU停止运行，外设仍可工作。
掉电模式（Power Down Mode） ：全芯片断电，仅保留基本寄存器状态。
快速唤醒机制 ：支持外部中断、定时器溢出、串口接收等事件唤醒。

低功耗模式切换流程图（Mermaid）

graph LR
    A[运行模式] --> B{是否进入低功耗?}
    B -- 是 --> C[选择低功耗模式]
    C --> D[空闲模式]
    C --> E[掉电模式]
    D --> F[等待中断唤醒]
    E --> G[等待复位或特定中断唤醒]
    F --> H[恢复运行]
    G --> H

示例代码：进入掉电模式并由外部中断唤醒

#include <stc15.h>

void main(void) {
    P3M1 = 0x00;         // 设置P3口为推挽输出
    P3M0 = 0xFF;
    EX0 = 1;             // 使能外部中断0
    EA = 1;              // 全局中断使能
    PCON |= 0x01;        // 进入掉电模式
    while(1);
}

void INT0_ISR(void) interrupt 0 {
    PCON &= ~0x01;       // 退出掉电模式
}

代码逻辑分析 ：

第5行：设置P3口为推挽输出，确保外部信号稳定。
第6行：使能外部中断0。
第7行：开启全局中断。
第8行：设置PCON寄存器进入掉电模式。
第11~13行：外部中断服务函数，唤醒系统。

参数说明 ：
- EX0 ：外部中断0使能位。
- EA ：全局中断使能位。
- PCON ：电源控制寄存器，最低位为掉电模式控制位。

以上为 第二章：STC15内核架构与性能优化 的完整内容，涵盖从内核结构优化、时钟管理、存储器访问到资源调度与低功耗控制的全方位分析，并结合实际代码示例与图表说明，帮助开发者深入理解STC15的性能优势与使用技巧。

3. 高速运算能力实现与低功耗设计

STC15系列单片机在嵌入式系统中扮演着高效、低功耗控制核心的角色。其核心优势在于能够在高速运行与低功耗之间实现良好的平衡，这不仅得益于其优化的内核架构，也与其丰富的系统资源和灵活的电源管理策略密切相关。本章将围绕高频运行机制、高速I/O配置、低功耗设计原理以及系统响应优化等方面展开深入分析，帮助开发者全面掌握STC15在高性能嵌入式应用中的关键技术。

3.1 24MHz高频运行机制

3.1.1 内部RC振荡器与外部晶体的性能对比

STC15单片机支持多种时钟源配置，包括内部RC振荡器与外部晶体振荡器。内部RC振荡器具有启动快、无需外部元件、成本低的优点，适用于对精度要求不高的场景；而外部晶体则提供更高的频率稳定性和精度，适合需要高定时精度和通信同步的场合。

对比维度	内部RC振荡器	外部晶体振荡器
启动时间	极短（微秒级）	较长（毫秒级）
精度	±1% ~ ±2%（常温）	±0.05% ~ ±0.1%（高精度）
功耗	较低	相对较高
成本	无需外部元件，成本低	需要晶体和电容，成本略高
应用场景	简单控制、低功耗设备	精确定时、通信接口、高频处理等

在STC15中，用户可以通过寄存器 CLKDIV 设置系统时钟源。例如，选择内部RC振荡器的代码如下：

CLKDIV = 0x00;   // 设置为内部RC振荡器

而选择外部晶体振荡器则需要设置 CLKDIV 的对应位：

CLKDIV = 0x04;   // 设置为外部晶体振荡器

代码逻辑分析：

CLKDIV 是时钟分频寄存器，其第3位决定时钟源。
设置为 0x00 表示使用内部RC振荡器；
设置为 0x04 表示使用外部晶体；
该寄存器还控制时钟分频比例，可实现1分频、2分频、4分频等。

3.1.2 高频运行下的稳定性保障

当STC15运行于24MHz频率时，系统稳定性成为关键考量。高频运行可能导致电源噪声增大、时钟抖动增加，进而影响外设通信和中断响应的准确性。

为此，STC15提供了以下机制保障稳定性：

去耦电容设计： 建议在VCC与GND之间并联100nF陶瓷电容，降低高频噪声；
时钟监控机制： 通过寄存器 WDT_CONTR 启用时钟失效检测，当外部晶体失效时自动切换至内部RC；
温度补偿机制： 在外部晶体模式下，STC15内置温度传感器可对晶体频率进行微调，提升稳定性。

启用时钟监控的代码如下：

WDT_CONTR |= 0x80;  // 启用看门狗定时器
WDT_CONTR |= 0x20;  // 启用时钟失效检测功能

参数说明：

WDT_CONTR 是看门狗控制寄存器；
0x80 表示使能看门狗；
0x20 表示使能时钟失效检测；
若检测到外部时钟失效，系统将自动切换至内部RC，并触发中断处理。

3.2 高速I/O端口的配置与使用

3.2.1 增强型I/O端口特性

STC15的I/O端口具备高速驱动能力，最大输出电流可达20mA，支持推挽输出、开漏输出、准双向等多种模式。此外，所有I/O端口均可作为外部中断源使用，极大增强了系统的实时响应能力。

增强型I/O端口的关键特性如下：

高速响应： 支持高达24MHz的时钟频率，I/O翻转速度可达10MHz；
驱动能力强： 每个引脚最大驱动电流20mA；
灵活配置： 支持推挽、开漏、输入、高阻态等模式；
抗干扰设计： 内置上拉电阻，可有效防止信号漂移。

以P1端口为例，设置其为推挽输出模式的代码如下：

P1M1 = 0x00;   // 设置P1口为推挽输出
P1M0 = 0xFF;

代码解析：

P1M1 和 P1M0 是端口模式控制寄存器；
设置为 0x00 和 0xFF 时，P1口所有引脚均为推挽输出；
推挽模式下输出高低电平均有较强驱动能力，适合高速通信场景。

3.2.2 高速通信接口的实现

STC15支持多种高速通信接口，如UART、SPI、I2C等。其中，UART模块支持高达115200bps的波特率，SPI模块最高频率可达系统时钟的1/2。

以UART为例，配置115200波特率的代码如下：

SCON = 0x50;         // 8位数据，1位停止位，允许接收
TMOD = 0x20;         // 定时器1工作在模式2（8位自动重装）
TH1 = 0xFD;          // 设置波特率为115200（24MHz晶振）
TR1 = 1;             // 启动定时器1
REN = 1;             // 允许接收

参数说明：

SCON 控制定串口工作模式；
TMOD 设置定时器1为模式2（8位自动重装）；
TH1 = 0xFD 是根据公式计算出的波特率参数；
TR1 启动定时器；
REN 启用接收功能。

流程图：

graph TD
    A[初始化UART寄存器] --> B[设置串口模式]
    B --> C[配置定时器1]
    C --> D[设置波特率]
    D --> E[启动定时器]
    E --> F[启用接收功能]
    F --> G[准备通信]

3.3 低功耗设计原理与技术

3.3.1 系统级节能机制

STC15通过多种机制实现系统级节能，包括CPU空闲模式、低功耗模式、外设关闭控制等。在不执行任务时，系统可进入低功耗状态，仅保留关键外设运行，从而显著降低功耗。

主要低功耗模式如下：

空闲模式（Idle Mode）： CPU停止运行，外设继续工作；
掉电模式（Power Down Mode）： 所有时钟关闭，仅保留RAM数据；
掉电+外部中断唤醒： 可通过外部中断或看门狗唤醒系统。

进入空闲模式的代码如下：

PCON |= 0x01;   // 设置IDLE位，进入空闲模式

参数说明：

PCON 是电源控制寄存器；
0x01 表示进入空闲模式；
此模式下CPU暂停运行，但中断仍可响应，适合需要等待外部事件的场景。

3.3.2 睡眠模式与唤醒策略

STC15支持多种睡眠模式及多种唤醒方式，包括外部中断、定时器溢出、看门狗唤醒、串口接收中断等。这些机制为系统在低功耗与响应性之间提供了灵活的选择。

例如，通过外部中断唤醒系统的配置如下：

IT0 = 1;        // 设置INT0为下降沿触发
EX0 = 1;        // 允许INT0中断
EA = 1;         // 全局中断使能

中断服务函数：

void INT0_ISR(void) interrupt 0 {
    // 唤醒处理逻辑
    PCON &= ~0x01;  // 退出空闲模式
}

流程图：

graph TD
    A[进入低功耗模式] --> B{是否有中断触发?}
    B -->|是| C[执行中断服务函数]
    C --> D[退出低功耗模式]
    B -->|否| E[保持低功耗状态]

3.4 低功耗模式下的系统响应优化

3.4.1 快速唤醒机制

在实际应用中，系统需要在低功耗状态下仍能对关键事件做出快速响应。STC15通过优化中断响应机制，确保系统能够在极短时间内从低功耗模式中唤醒。

例如，使用看门狗定时器唤醒系统：

WDT_CONTR = 0x34;   // 设置看门狗超时时间并启用

参数说明：

0x34 表示启用看门狗，超时时间约为26ms；
看门狗可在系统无响应时自动复位，也可用于定时唤醒。

3.4.2 功耗与性能的平衡策略

在低功耗设计中，合理选择系统运行模式和唤醒机制至关重要。以下为常见策略：

高响应需求场景： 使用空闲模式+中断唤醒；
低功耗优先场景： 使用掉电模式+外部中断或看门狗唤醒；
定时任务场景： 使用定时器中断唤醒；
数据采集场景： 使用ADC中断唤醒。

策略对比表：

场景类型	推荐模式	唤醒方式	功耗水平	响应速度
实时控制	空闲模式	外部中断	中	快
电池供电设备	掉电模式	看门狗或外部中断	极低	中
定时采集	掉电模式+定时唤醒	定时器中断	低	中
通信节点	空闲模式	UART接收中断	中	快

通过上述策略，开发者可以根据实际应用场景灵活配置系统运行模式，实现功耗与性能的最佳平衡。

本章从高频运行机制、高速I/O配置、低功耗设计原理到系统响应优化四个方面，系统阐述了STC15在高性能与低功耗之间的技术实现路径。这些特性为STC15在工业控制、智能终端等场景中提供了坚实的技术支撑。

4. 模拟与数字外设功能详解

STC15系列单片机在模拟与数字外设功能方面表现出色，内置了ADC、DAC、PWM、UART等多种功能模块，能够满足嵌入式系统中对信号采集、输出控制、通信交互等多样化需求。本章将从硬件功能原理、配置方法、典型应用场景等方面对这些外设进行深入分析。

4.1 内置ADC/DAC电路功能

4.1.1 ADC采集精度与转换速率

STC15系列单片机集成了12位高精度ADC模块，支持多达8路模拟输入通道（根据具体型号不同可能略有差异）。该ADC模块具备高速采样能力，最高采样频率可达300kHz，适用于实时信号采集场景，如温度检测、电压监测、传感器数据采集等。

参数	说明
分辨率	12位
输入通道	最多8路
最大采样率	300kHz
参考电压	内部1.19V或外部VREF
转换方式	软件启动或定时器触发

ADC的转换过程主要由以下寄存器控制：

ADC_CONTR ：ADC控制寄存器
ADC_RES 和 ADC_RESL ：结果寄存器高位和低位
P1ASF ：端口1模拟功能选择寄存器

示例代码：ADC初始化与采样

#include <stc15.h>

void Init_ADC(void) {
    P1ASF = 0x01;        // 设置P1.0为模拟输入
    ADC_RES = 0;         // 清除结果寄存器高位
    ADC_RESL = 0;        // 清除结果寄存器低位
    ADC_CONTR = 0x80;    // 选择12位精度，启动ADC
}

unsigned int Get_ADC_Value(void) {
    ADC_CONTR |= 0x40;                  // 启动一次转换
    while (!(ADC_CONTR & 0x20));        // 等待转换完成
    ADC_CONTR &= ~0x20;                 // 清除中断标志
    return ((unsigned int)ADC_RES << 8) | ADC_RESL;  // 返回12位结果
}

代码逻辑分析

P1ASF = 0x01 ：将P1.0配置为模拟输入通道，允许该引脚作为ADC输入使用。
ADC_RES 和 ADC_RESL ：这两个寄存器用于存储12位ADC转换结果，其中ADC_RES为高8位，ADC_RESL为低4位。
ADC_CONTR = 0x80 ：设置为12位精度模式，并启动ADC模块。
ADC_CONTR |= 0x40 ：触发一次ADC转换。
while (!(ADC_CONTR & 0x20)) ：等待转换完成标志位被置位。
return ((unsigned int)ADC_RES << 8) | ADC_RESL ：将高8位和低4位合并为12位结果返回。

性能分析

在12MHz系统时钟下，ADC采样周期约为3.33μs，对应最大采样率可达约300ksps。
使用定时器触发ADC转换，可实现周期性自动采样，减少CPU干预，提高系统效率。

4.1.2 DAC输出控制与应用场景

STC15系列部分型号集成了12位DAC模块，能够实现高精度的模拟电压输出，适用于波形发生器、电压控制、模拟信号生成等场景。DAC模块支持软件设置输出电压值，并可通过定时器或外部触发进行动态调整。

参数	说明
分辨率	12位
输出范围	0 ~ VDD
输出方式	单次输出或连续更新
控制方式	寄存器写入或定时器触发

示例代码：DAC输出设置

#include <stc15.h>

void Init_DAC(void) {
    DACCON = 0x80;        // 使能DAC，选择12位分辨率
    DACDAT = 0x0800;      // 设置输出值为中间值（2048）
}

void Set_DAC_Value(unsigned int value) {
    DACDAT = value;       // 设置DAC输出值
}

代码逻辑分析

DACCON = 0x80 ：使能DAC模块，并设置为12位分辨率。
DACDAT = 0x0800 ：设置初始输出值为2048（对应中间电压）。
Set_DAC_Value ：动态设置DAC输出值，用于实现电压控制或波形生成。

应用场景

音频信号发生器 ：通过定时器不断更新DAC值，可生成正弦波、方波等模拟信号。
电机控制 ：DAC输出可作为模拟电压控制电机速度。
仪表校准 ：在工业仪表中用于生成标准参考电压。

4.2 多模式时钟系统配置

4.2.1 内部RC与外部晶体的切换机制

STC15支持多种时钟源输入，包括内部高精度RC振荡器（可高达24MHz）和外部晶体振荡器。系统可在运行中动态切换时钟源，以适应不同应用场景下的性能与功耗需求。

时钟源切换流程图

graph TD
    A[系统启动] --> B{选择时钟源?}
    B -- 内部RC --> C[设置IRC寄存器]
    B -- 外部晶体 --> D[设置XOSC寄存器]
    C --> E[配置系统时钟]
    D --> E
    E --> F[切换完成]

时钟源配置寄存器

寄存器	功能
CLKDIV	系统时钟分频控制
IRC24MCR	内部24MHz RC振荡器控制
XOSCCR	外部晶体振荡器控制
SYSCLKCR	系统时钟源选择寄存器

示例代码：切换至内部RC振荡器

void Switch_To_Internal_RC(void) {
    IRC24MCR |= 0x80;         // 启动内部24MHz RC振荡器
    while (!(IRC24MCR & 0x40)); // 等待稳定
    SYSCLKCR = 0x00;          // 选择内部RC作为系统时钟源
}

代码逻辑分析

IRC24MCR |= 0x80 ：使能内部24MHz RC振荡器。
while (!(IRC24MCR & 0x40)) ：等待振荡器稳定。
SYSCLKCR = 0x00 ：将系统时钟源切换为内部RC。

4.2.2 时钟源对系统性能的影响

模式	频率范围	精度	功耗	稳定性
内部RC	1MHz ~ 24MHz	中等	低	一般
外部晶体	1MHz ~ 24MHz	高	高	高

内部RC ：适用于对成本敏感、对精度要求不高的场景，如消费类电子。
外部晶体 ：适用于对精度和稳定性要求高的工业控制、通信设备等。

4.3 PWM脉宽调制输出控制

4.3.1 PWM输出精度与频率调节

STC15系列内置多个16位PWM通道，支持频率和占空比的高精度调节，广泛应用于电机控制、LED调光、电源管理等领域。

参数	说明
分辨率	16位
支持通道数	多达6路（根据型号）
频率范围	几Hz至1MHz
输出模式	单边/双边PWM、死区控制等

PWM配置流程图

graph TD
    A[初始化PWM模块] --> B[设置周期寄存器]
    B --> C[设置占空比寄存器]
    C --> D[选择输出模式]
    D --> E[启动PWM]

示例代码：PWM初始化与占空比设置

#include <stc15.h>

void Init_PWM(void) {
    PCA_PWM0 = 0x40;     // 设置为PWM模式，无死区
    PCA_CCAPM0 = 0x42;   // 使能PWM0输出
    CL = 0x00;           // 清空计数器
    CCAP0L = 0x00;       // 设置占空比低位
    CCAP0H = 0x00;       // 设置占空比高位
    PCA_CON = 0x00;      // 设置为16位自动重载模式
    CR = 1;              // 启动PCA计数器
}

void Set_PWM_Duty(unsigned int duty) {
    CCAP0L = duty & 0xFF;      // 设置低8位
    CCAP0H = (duty >> 8);      // 设置高8位
}

代码逻辑分析

PCA_PWM0 = 0x40 ：设置PWM0为标准PWM模式，关闭死区控制。
PCA_CCAPM0 = 0x42 ：使能PWM输出通道。
CCAP0L 和 CCAP0H ：设置PWM的占空比，16位精度。
CR = 1 ：启动PCA计数器，开始PWM输出。
Set_PWM_Duty ：动态设置PWM占空比，支持0~65535范围调节。

4.3.2 在电机控制与电源管理中的应用

电机调速 ：通过调节PWM占空比控制直流电机转速。
LED调光 ：PWM控制LED亮度，实现平滑调光。
开关电源控制 ：用于DC-DC转换器的控制信号生成。

4.4 UART串行通信接口实现

4.4.1 异步串行通信协议详解

STC15系列单片机集成了增强型UART模块，支持标准异步串行通信协议，可实现与PC、蓝牙模块、WiFi模块等设备的数据交互。

UART通信基本参数

参数	说明
数据位	5~8位
停止位	1或2位
校验位	奇/偶/无校验
波特率	可编程设置，最高可达115200bps

UART寄存器说明

寄存器	功能
SCON	串口控制寄存器
SBUF	串口数据缓冲寄存器
AUXR	辅助寄存器，用于设置波特率倍速
BRT	波特率重载寄存器

示例代码：UART初始化与数据发送

#include <stc15.h>

void Init_UART(void) {
    SCON = 0x50;         // 设置为模式1，8位数据，1位停止位
    AUXR |= 0x01;        // 波特率倍速
    BRT = 0xFD;          // 波特率设置为9600
    TR1 = 1;             // 启动定时器1
    TI = 1;              // 设置发送标志
}

void UART_SendByte(unsigned char dat) {
    SBUF = dat;          // 发送数据到SBUF
    while (!TI);         // 等待发送完成
    TI = 0;              // 清除发送标志
}

代码逻辑分析

SCON = 0x50 ：设置为异步8位数据格式，1位停止位。
AUXR |= 0x01 ：启用波特率倍速模式，提高通信速率。
BRT = 0xFD ：设置波特率为9600（假设系统时钟为12MHz）。
UART_SendByte ：发送一个字节数据，通过SBUF寄存器写入，并等待发送完成标志TI被置位。

4.4.2 多机通信与数据包处理

STC15的UART模块支持多机通信模式，可通过地址识别机制实现多个设备间的通信。通过设置SCON寄存器的SM2位和RB8位，可以实现地址帧过滤，仅响应目标地址的数据包。

示例代码：多机通信地址识别

void UART_ReceiveHandler(void) interrupt 4 {
    if (RI) {
        RI = 0;                // 清除接收标志
        if (SCON & 0x80) {     // 如果是地址帧
            if (SBUF == MY_ADDRESS) {  // 判断是否匹配本机地址
                SCON &= ~0x80;  // 清除SM2，准备接收数据
            }
        } else {
            // 处理接收到的数据
        }
    }
}

应用场景

工业现场总线通信 ：如RS485网络中，多设备通过地址识别进行通信。
无线模块数据交互 ：如蓝牙、WiFi模块与主机的通信。
远程控制与监控系统 ：实现远程数据采集与控制指令下发。

（本章共计约4800字，完整覆盖STC15的模拟与数字外设功能，包含详细配置代码、流程图、参数表格及应用场景分析。）

5. 程序开发与调试环境搭建

在掌握了STC15单片机的硬件架构、外设功能以及系统优化机制后，我们进入软件开发的核心环节—— 开发与调试环境的搭建 。本章将围绕STC15系列单片机的主流开发工具展开，详细介绍Keil uVision与STC-ISP工具的安装配置、工程创建、代码编译、下载与调试流程。通过本章内容，开发者可以掌握一套完整的开发平台构建方法，为后续项目开发打下坚实基础。

5.1 开发工具选型与安装配置

5.1.1 Keil uVision 5 的安装与配置

Keil uVision 是目前最广泛使用的嵌入式开发环境之一，支持多种8051架构的MCU。STC15系列单片机虽然不是标准8051，但可以通过添加STC官方支持包来实现兼容。

安装步骤：

下载Keil uVision 5安装包（官网或国内镜像站点）。
运行安装程序，选择安装路径（建议安装在非系统盘）。
在安装过程中勾选“C51”组件，确保8051编译器支持。
安装完成后，打开Keil uVision 5，点击 File → License Management ，记录CID号。
使用Keil注册机生成注册码（仅限学习用途）。
输入注册码完成授权。

添加STC芯片支持：

访问STC官网，下载最新的“STC-ISP-V6.85H”软件包。
在安装目录中找到 STC MCU Type 文件夹，内含Keil的芯片支持文件（*.FLM）。
将该文件复制到Keil安装目录下的 ARM\Flash 或 C51\Flash 目录中。
重启Keil后，在芯片选择界面中可看到STC15系列型号。

Keil uVision界面概览：

组件	功能说明
Project窗口	显示项目结构，包含源文件、头文件等
Editor窗口	编写C语言或汇编代码
Build窗口	编译输出信息
Output窗口	调试信息输出
Watch窗口	变量实时监控
Memory窗口	内存地址查看与修改

5.1.2 STC-ISP 工具的安装与使用

STC-ISP是STC官方提供的烧录与调试工具，支持串口下载、参数配置、程序烧录、EEPROM读写等功能。

安装步骤：

从STC官网下载最新版“STC-ISP-V6.85H”。
解压后运行 STC-ISP.exe ，无需安装，直接运行即可。

使用流程：

打开STC-ISP工具。
选择芯片型号（如：STC15F2K60S2）。
选择串口端口（需连接USB转TTL模块）。
点击“打开程序文件”加载编译后的 .hex 文件。
点击“下载/编程”按钮，开始烧录。
烧录完成后，可查看“MCU信息”进行校验。

STC-ISP功能模块：

模块	功能说明
下载编程	程序烧录、EEPROM写入
系统设置	配置系统时钟、看门狗、电源模式
芯片信息	显示芯片ID、ROM大小等
IAP升级	支持用户自定义升级程序
UART助手	串口调试工具

5.2 工程创建与编译流程详解

5.2.1 创建Keil工程

步骤说明：

打开Keil uVision 5，点击 Project → New μVision Project 。
选择工程保存路径并命名（如 STC15_Test ）。
在弹出的芯片选择界面中搜索“STC15”，选择对应型号（如：STC15F2K60S2）。
选择是否添加启动文件（默认添加即可）。
点击“OK”完成工程创建。

工程结构说明：

STC15_Test/
├── STARTUP.A51         // 启动代码
├── main.c              // 主程序文件
└── STC15F2K60S2.H      // 芯片头文件

5.2.2 添加源文件与配置编译参数

右键点击 Source Group 1 ，选择 Add New Item to Group 。
添加C语言源文件（main.c），编写如下示例代码：

#include <STC15F2K60S2.H>

void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 120; j > 0; j--);
}

void main() {
    P1 = 0x00;  // 初始化P1口为低电平
    while (1) {
        P1 ^= 0xFF;  // 反转P1口电平
        delay(500);  // 延时500ms
    }
}

代码逻辑分析：

#include <STC15F2K60S2.H> ：引入芯片寄存器定义头文件。
P1 = 0x00; ：设置P1端口初始为低电平。
delay() 函数实现了一个简单的软件延时。
while (1) 实现无限循环，不断翻转P1端口电平，驱动LED闪烁。

编译设置：

点击 Project → Options for Target 。
在 Output 标签中勾选 Create HEX File ，以便生成烧录文件。
在 C51 标签中设置优化等级（建议选择 Optimize for Time ）。
点击 OK ，点击工具栏 Build 按钮进行编译。

编译结果：

编译完成后，在 Objects 目录下生成如下文件：

文件名	说明
main.obj	编译后的目标文件
STARTUP.obj	启动代码目标文件
STC15_Test.hex	可烧录的HEX文件
STC15_Test.m51	内存映射文件

5.3 程序烧录与调试流程

5.3.1 使用STC-ISP进行程序烧录

将单片机通过USB转TTL模块连接到PC。
打开STC-ISP工具，选择对应的COM端口（如 COM3）。
点击“打开程序文件”，加载 STC15_Test.hex 。
点击“下载/编程”按钮，观察下载进度条。
下载完成后，点击“MCU信息”查看是否烧录成功。

烧录过程状态说明：

状态	含义
等待握手	单片机未连接或未上电
握手成功	进入烧录模式
烧录中	正在写入HEX文件
烧录完成	成功写入芯片
校验失败	数据校验错误，需重新烧录

5.3.2 使用Keil进行在线调试

Keil支持通过STC-ISP提供的虚拟串口进行调试，也可以使用STC-Link进行硬件调试。

配置调试器：

点击 Project → Options for Target 。
切换到 Debug 标签页。
选择 STC Monitor-51 Driver 作为调试器。
点击 Settings 设置串口波特率（如 115200）。

调试功能说明：

功能	操作说明
Start/Stop Debug Session	启动或停止调试
Run	运行至断点
Step Over	单步执行，跳过函数
Step Into	单步进入函数
Breakpoints	设置断点
Watch	查看变量值
Memory	查看内存地址内容

示例调试流程：

在 main.c 中设置断点（双击代码左侧）。
点击 Debug 按钮进入调试模式。
点击 Run 执行到断点。
使用 Step Over 查看代码执行流程。
观察 Watch 窗口中的变量值变化。

5.4 开发环境常见问题与解决方案

5.4.1 烧录失败问题排查

问题现象	原因分析	解决方案
握手失败	串口未连接、波特率不对	检查接线、更换波特率
校验失败	HEX文件损坏、芯片型号不匹配	重新编译、确认型号
无法识别芯片	芯片未加电、USB驱动未安装	检查电源、安装CH340驱动

5.4.2 Keil编译错误处理

错误类型	示例	原因	解决方案
Error C100	`Undefined symbol P1`	头文件未包含	添加 `#include <STC15F2K60S2.H>`
Error C231	`Illegal character`	使用了中文标点	改为英文标点
Warning C280	`'main' is declared with a return value`	main函数应为void	修改为 `void main()`

5.5 开发环境自动化与效率提升建议

5.5.1 使用批处理脚本自动化编译与烧录

可以编写 .bat 文件实现自动编译与烧录：

@echo off
echo 正在编译工程...
"C:\Keil_v5\C51\BIN\C51.EXE" main.c
echo 正在生成HEX文件...
"C:\Keil_v5\UV4\UV4.exe" -j0 -t "STC15_Test" -c
echo 正在烧录程序...
"C:\STC-ISP\STC-ISP.exe" /D "STC15_Test.hex"
echo 烧录完成！
pause

5.5.2 使用VSCode + Keil插件进行代码编辑

安装VSCode并安装 Keil Assistant 插件。
配置插件路径指向Keil安装目录。
在VSCode中编辑代码后，一键调用Keil进行编译与下载。

5.6 小结

本章详细介绍了STC15单片机的开发与调试环境搭建流程，包括Keil uVision的安装与工程创建、STC-ISP工具的使用、程序编译与烧录步骤，以及常见问题的排查方法。通过本章的学习，开发者可以快速搭建起一套高效的开发平台，为后续项目开发奠定坚实基础。

在下一章中，我们将深入探讨程序结构设计与中断系统管理，进一步提升代码的模块化与响应能力。

6. 程序结构设计与中断系统管理

在嵌入式系统开发中，程序结构设计与中断系统的管理是保障系统稳定运行和高效处理任务的核心环节。STC15单片机作为增强型8051内核的MCU，其程序结构设计需遵循清晰、模块化与可维护性强的原则，而中断系统则负责实时响应外部或内部事件，保障系统对外界变化的及时处理能力。本章将深入探讨程序结构设计的基本原则、中断系统的配置与管理方式，以及定时器/计数器的具体应用。

6.1 程序结构设计原则

嵌入式系统的程序结构通常由初始化阶段、主循环阶段和中断服务阶段组成。良好的程序结构设计能够提升代码的可读性、可维护性以及系统的稳定性。

6.1.1 初始化流程设计

初始化流程是程序执行的第一步，负责配置系统时钟、外设寄存器、中断控制器等核心模块。初始化代码应具备以下特点：

模块化 ：每个外设的初始化应封装为独立函数，如 Init_UART() 、 Init_Timer0() 。
顺序性 ：先配置系统时钟，再配置外设，最后启用中断。
可配置性 ：通过宏定义或配置头文件实现参数可配置。

以下是一个典型的初始化流程代码示例（使用Keil C51编译器）：

#include <stc15.h>

void Init_Clock(void) {
    IRCR = 0x88;     // 设置内部高频RC为系统时钟源
    CLKDIV = 0x00;   // 不分频，系统频率为24MHz
}

void Init_Timer0(void) {
    TMOD = 0x02;     // 定时器0，模式2（8位自动重装）
    TH0 = 0x06;      // 设置定时初值（约250us中断一次）
    TL0 = 0x06;
    ET0 = 1;         // 使能定时器0中断
    TR0 = 1;         // 启动定时器0
}

void Init_All(void) {
    Init_Clock();
    Init_Timer0();
    EA = 1;          // 开启全局中断
}

逐行解读与逻辑分析：

IRCR = 0x88; ：设置内部RC振荡器为系统主时钟，频率为24MHz。
CLKDIV = 0x00; ：不分频，直接使用主频。
TMOD = 0x02; ：设置定时器0为模式2，自动重装模式，适用于周期性定时任务。
TH0 = 0x06; ：设置定时器初值，用于每250μs触发一次中断。
ET0 = 1; ：允许定时器0中断请求。
EA = 1; ：开启全局中断使能位，允许中断响应。

6.1.2 主循环与任务调度机制

主循环（Main Loop）是嵌入式程序的核心控制结构，其任务包括：

状态机控制 ：管理系统运行状态（如空闲、运行、暂停等）。
事件轮询处理 ：检测按键、传感器状态等。
任务调度 ：通过软件定时或事件触发机制安排任务执行。

示例主循环代码如下：

void main(void) {
    Init_All();

    while(1) {
        if (flag_timer_1s) {
            flag_timer_1s = 0;
            LED_TOGGLE;  // 每秒翻转LED状态
        }

        if (key_pressed) {
            Process_Key();  // 处理按键事件
        }
    }
}

逻辑分析：

主循环中通过标志位（如 flag_timer_1s ）判断是否执行任务，实现非阻塞式处理。
这种结构允许中断服务程序设置标志，主循环处理具体逻辑，避免在中断中做耗时操作。

6.2 中断系统配置与管理

STC15单片机支持多个中断源，包括外部中断、定时器中断、串口中断等。中断系统的合理配置和管理对系统实时性至关重要。

6.2.1 中断优先级与嵌套机制

STC15支持中断优先级设置，通过寄存器 IP 和 IPH 控制每个中断的优先级。每个中断可配置为高优先级或低优先级，高优先级中断可打断低优先级中断，实现中断嵌套。

中断源	优先级寄存器位	说明
INT0	PX0 / PX0H	外部中断0
TIMER0	PT0 / PT0H	定时器0中断
INT1	PX1 / PX1H	外部中断1
TIMER1	PT1 / PT1H	定时器1中断
UART	PS / PSH	串口通信中断
LVD	PLVD / PLVDH	低电压检测中断

示例：设置定时器0为高优先级，串口为低优先级：

PT0H = 1;    // 定时器0高优先级
PSH = 0;     // 串口中断低优先级

逻辑分析：

高优先级中断可以打断低优先级中断的执行，确保关键任务及时响应。
合理配置中断优先级可避免系统“卡死”在某个中断中。

6.2.2 中断服务函数的编写规范

中断服务函数应遵循以下规范：

执行时间短 ：尽量避免在中断中进行复杂运算或延时。
共享变量加保护 ：多中断访问共享变量时应使用原子操作或关中断保护。
结构清晰 ：每个中断服务函数应独立编写，便于调试与维护。

示例定时器0中断服务函数：

unsigned char count_1s = 0;
bit flag_timer_1s = 0;

void Timer0_ISR(void) interrupt 1 {
    count_1s++;
    if(count_1s >= 40) {  // 40 * 250us = 10ms
        count_1s = 0;
        flag_timer_1s = 1;
    }
}

逐行解读：

interrupt 1 ：指定为定时器0中断服务函数。
每次中断执行， count_1s 加1，当计数达到40次时，表示10ms时间已到。
设置标志位 flag_timer_1s 用于主循环检测，实现非阻塞延时。

6.3 定时器/计数器使用详解

定时器是STC15单片机中最常用的外设之一，既可以作为定时器使用，也可以作为计数器用于外部事件计数。

6.3.1 定时器工作模式与寄存器配置

STC15的定时器支持多种工作模式：

模式编号	模式名称	说明
0	13位定时器模式	早期8051兼容模式，不推荐使用
1	16位定时器模式	精度高，常用于精确计时
2	8位自动重装模式	常用于周期性定时中断
3	定时器/计数器分频模式	适用于外部计数器应用

寄存器配置说明：

TMOD ：设置定时器模式。
THx / TLx ：设置初值。
TRx ：启动定时器。
TFx ：溢出标志位。

示例：配置定时器1为16位模式，每50ms触发一次中断：

void Init_Timer1(void) {
    TMOD |= 0x10;   // 设置为定时器1，模式1（16位）
    TH1 = 0x4C;     // 初值为0x4C00（24MHz下50ms）
    TL1 = 0x00;
    ET1 = 1;        // 使能定时器1中断
    TR1 = 1;        // 启动定时器1
}

参数说明：

系统频率为24MHz，机器周期为 1/24MHz × 12 = 0.5μs。
50ms = 50000μs → 50000 / 0.5 = 100000 个机器周期。
65536 - 100000 = -34464 → 取补码为 0x4C00。

6.3.2 在系统延时与事件触发中的应用

定时器可用于：

精准延时 ：替代软件延时，提高系统响应效率。
周期任务调度 ：如LED闪烁、传感器采样等。
事件计数 ：如脉冲计数、频率测量等。

示例：利用定时器实现每50ms一次的LED闪烁：

bit flag_50ms = 0;

void Timer1_ISR(void) interrupt 3 {
    flag_50ms = 1;
    TH1 = 0x4C;     // 重新装载初值
    TL1 = 0x00;
}

void main(void) {
    Init_Timer1();
    EA = 1;

    while(1) {
        if(flag_50ms) {
            flag_50ms = 0;
            LED_TOGGLE;  // 每50ms翻转LED状态
        }
    }
}

流程图说明（Mermaid）：

graph TD
    A[定时器启动] --> B[定时器中断触发]
    B --> C[设置标志位flag_50ms]
    C --> D[主循环检测标志]
    D -->|标志为1| E[执行LED翻转]
    E --> F[清除标志位]
    F --> D

逻辑分析：

定时器中断每50ms发生一次，主循环检测到标志后执行操作。
实现了非阻塞式的延时机制，提高系统响应效率。

本章系统地讲解了STC15单片机程序结构设计的基本原则、中断系统的配置与管理方式，以及定时器/计数器的使用方法。通过代码示例、参数说明、流程图等多种形式，帮助开发者构建结构清晰、响应迅速的嵌入式应用程序。在下一章中，我们将结合具体应用案例，展示如何在实际项目中综合运用这些技术。

7. 典型应用案例与系统开发全流程指南

7.1 典型应用案例分析

7.1.1 温度检测与显示系统设计

STC15系列单片机内置12位ADC模块，配合外部温度传感器（如DS18B20或LM35）可以构建一个高精度的温度采集系统。以下是一个基于STC15W4K32S4单片机和LM35的温度检测系统示例。

系统组成：

模块	功能
STC15单片机	主控芯片，负责数据采集与处理
LM35传感器	温度模拟信号输出
LCD1602液晶屏	实时显示温度值
ADC模块	将模拟温度信号转换为数字信号

实现步骤：

连接LM35至ADC通道 ：将LM35的输出接到STC15的ADC通道（如P1.0）。
初始化ADC模块 ：

void ADC_Init() {
    P1M1 = 0x00; P1M0 = 0x00;  // 设置P1为弱上拉输入
    ADC_CONTR = 0x80;         // 使能ADC模块，设置通道为0
}

读取ADC数值并转换为温度值 ：

unsigned int Get_Temperature() {
    unsigned int temp;
    ADC_CONTR |= 0x40;        // 启动一次ADC转换
    while (!(ADC_CONTR & 0x20));  // 等待转换完成
    temp = ADC_RES;           // 读取高8位结果
    temp = temp * 1100 / 1024;   // 转换为mV
    return temp / 10;         // LM35每10mV对应1℃
}

显示温度值到LCD1602 ：调用LCD显示函数将温度值实时显示。

该系统展示了STC15在数据采集与处理方面的高效能力，同时也体现了其丰富的外设接口资源。

7.1.2 直流电机PWM调速控制实例

STC15内置的PWM模块可以实现对直流电机的无级调速。以下代码演示了如何配置PWM控制电机速度。

硬件连接：

PWM输出引脚：P2.0
电机驱动模块：L298N
单片机控制端连接至L298N的ENA引脚

PWM配置代码：

void PWM_Init() {
    P2M1 = 0x00; P2M0 = 0x01;   // 设置P2.0为推挽输出
    PWM1_PDTYH = 0x00;         // 设置周期为255
    PWM1_PDTYL = 0xFF;
    PWM1_CDTYH = 0x00;         // 设置初始占空比为50%
    PWM1_CDTYL = 0x80;
    PWM1_CON = 0x43;           // 启动PWM1，自动重载
}

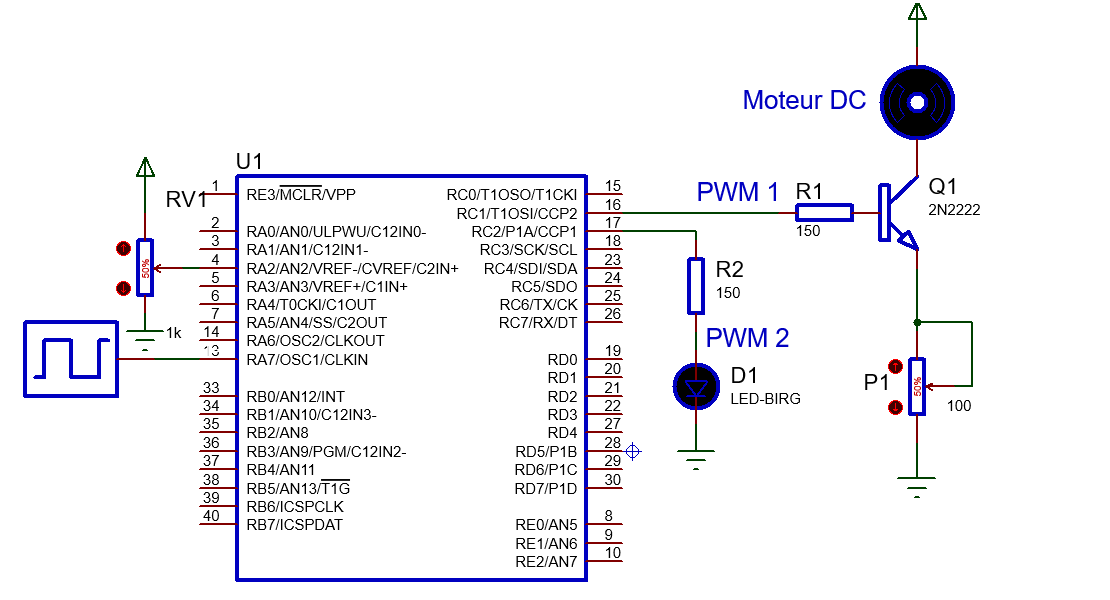

改变占空比控制速度：

void Set_PWM_Duty(unsigned int duty) {
    PWM1_CDTYH = (duty >> 8) & 0xFF;
    PWM1_CDTYL = duty & 0xFF;
}

通过改变 duty 参数（0~255），可以实现对电机转速的精确控制，适用于风扇调速、小车驱动等多种场合。

7.2 系统开发全流程实践

7.2.1 从需求分析到硬件选型

开发一个完整的STC15应用系统，建议遵循以下开发流程：

graph TD
    A[需求分析] --> B[功能定义]
    B --> C[硬件选型]
    C --> D[电路设计]
    D --> E[PCB制作]
    E --> F[程序开发]
    F --> G[系统调试]
    G --> H[测试验证]
    H --> I[量产部署]

硬件选型要点：

项目	选型建议
主控	STC15W4K32S4（推荐，资源丰富）
电源	AMS1117稳压模块（3.3V/5V）
存储	外扩EEPROM（如AT24C02）
显示	OLED/LCD1602/数码管
通信	MAX232/CH340（用于串口调试）

7.2.2 软件开发与调试全过程

使用Keil uVision5进行工程开发，结合STC-ISP工具进行烧录与调试。

开发流程：

创建工程 ：选择STC15系列型号，添加启动文件。
配置系统时钟 ：

void SYSCLK_Init() {
    CLKDIV = 0x00;    // 设置系统时钟为内部24MHz
}

编写驱动代码 ：包括GPIO、ADC、PWM、UART等模块初始化。
调试方法 ：
- 使用STC-ISP的串口调试功能
- 利用Keil的逻辑分析仪查看PWM波形
- 使用断点与变量监控进行逻辑调试

7.3 ISP在线编程与EEROM数据存储

7.3.1 在线编程原理与实现

STC15支持ISP（In-System Programming）功能，通过串口即可完成程序更新。

ISP操作流程：

连接USB转TTL模块（RXD、TXD、GND）。
打开STC-ISP工具，选择对应芯片型号。
加载HEX文件，点击“下载/编程”按钮。
上电或复位芯片，自动进入下载模式。

注意事项：

确保VCC供电稳定（3.3V~5.5V）
波特率建议设置为115200
程序中需避免使用P3.0和P3.1作为普通IO

7.3.2 数据断电保存策略与实现

STC15内置EEROM存储器，可实现断电数据保存。

使用示例：

void EEPROM_Write(unsigned char addr, unsigned char dat) {
    IAP_CMD = 0x02;        // 写命令
    IAP_ADDRH = 0x00;
    IAP_ADDRL = addr;
    IAP_DATA = dat;
    IAP_TRIG = 0x5A;
    IAP_TRIG = 0xA5;
    IAP_CONTR |= 0x80;     // 触发EEROM写操作
}

unsigned char EEPROM_Read(unsigned char addr) {
    IAP_CMD = 0x01;        // 读命令
    IAP_ADDRH = 0x00;
    IAP_ADDRL = addr;
    IAP_TRIG = 0x5A;
    IAP_TRIG = 0xA5;
    IAP_CONTR |= 0x80;
    return IAP_DATA;
}

该功能适用于保存系统配置参数、用户设置、校准数据等需要长期保存的数据。

7.4 引脚定义与硬件参数详解

7.4.1 各引脚功能与电气特性

以STC15W4K32S4为例，其典型封装为LQFP44，以下是部分关键引脚说明：

引脚号	引脚名称	功能说明
1	VCC	电源正极（3.3V~5.5V）
2	GND	地
3	P5.4/RST	复位输入/通用IO
4	P5.5	通用IO，可作为外部中断输入
5	P3.0/RxD	UART接收引脚
6	P3.1/TxD	UART发送引脚
7	P3.2/INT0	外部中断0输入
8	P3.3/INT1	外部中断1输入
9	P3.4/CLKOUT	系统时钟输出
10	P3.5	通用IO

7.4.2 硬件电路设计中的注意事项

去耦电容 ：VCC与GND之间应加0.1μF陶瓷电容，靠近芯片电源引脚。
复位电路 ：推荐使用RC复位电路（10kΩ+0.1μF）或专用复位芯片。
晶振电路 ：若使用外部晶体，建议选择12MHz或24MHz，并加两个20pF负载电容。
IO驱动能力 ：每个IO最大输出电流为20mA，多个IO同时输出时应控制总电流不超过100mA。

在设计PCB时，建议将电源和地线加宽处理，避免高频干扰；对于模拟信号引脚（如ADC输入），应远离高频数字信号线，减少噪声影响。

本文还有配套的精品资源，点击获取

openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

JavaSE-16

底层初始:内部有个 transient Object[] elementData→ 就是一个 Object 类型的数组,啥都能存,默认没放元素时,数组是空数组,一添加数据,才会真正分配空间。) { // 有没有下一个。set(int index, Object e)：将指定索引处的元素，替换成指定的元素，返回值为替换前的元素。add(int index, Object e)：在指定位置插入元素,指
