序

本文是一篇过程记录文章，本躯在单片机逻辑编程时发现了一个很有意思的BUG，并最终引发了对系统时钟SysTick的思考。

一、问题描述

我在写SSD1306驱动的时候，为了可视化不同寻址模式，在连续数据写入的循环中加入了单片机软件延时。于是出现了以下问题——数据无规律的出现错误，但所有错误都为两种感叹号形状。感觉挺有意思的，于是决定深入思考一下。

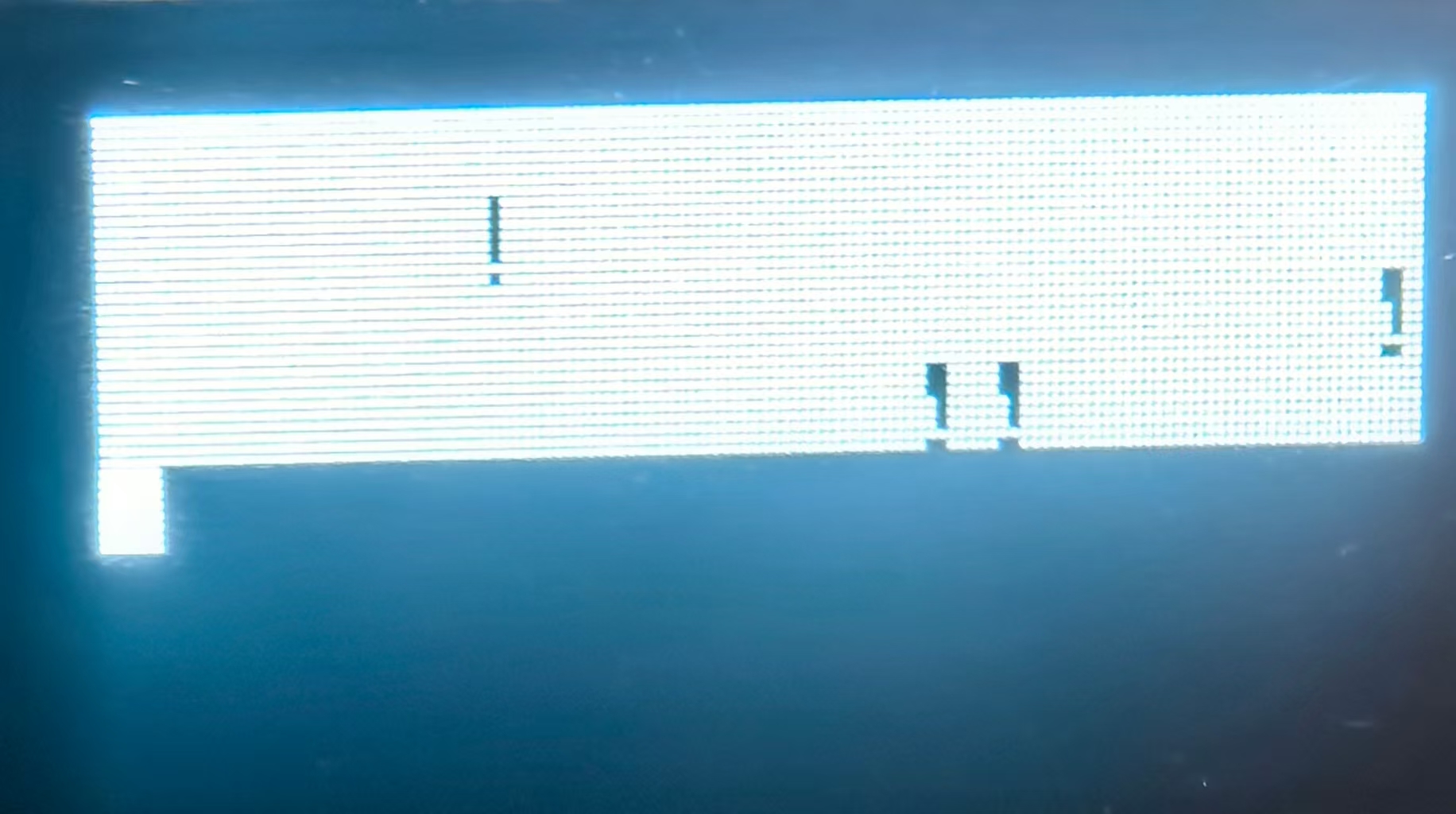

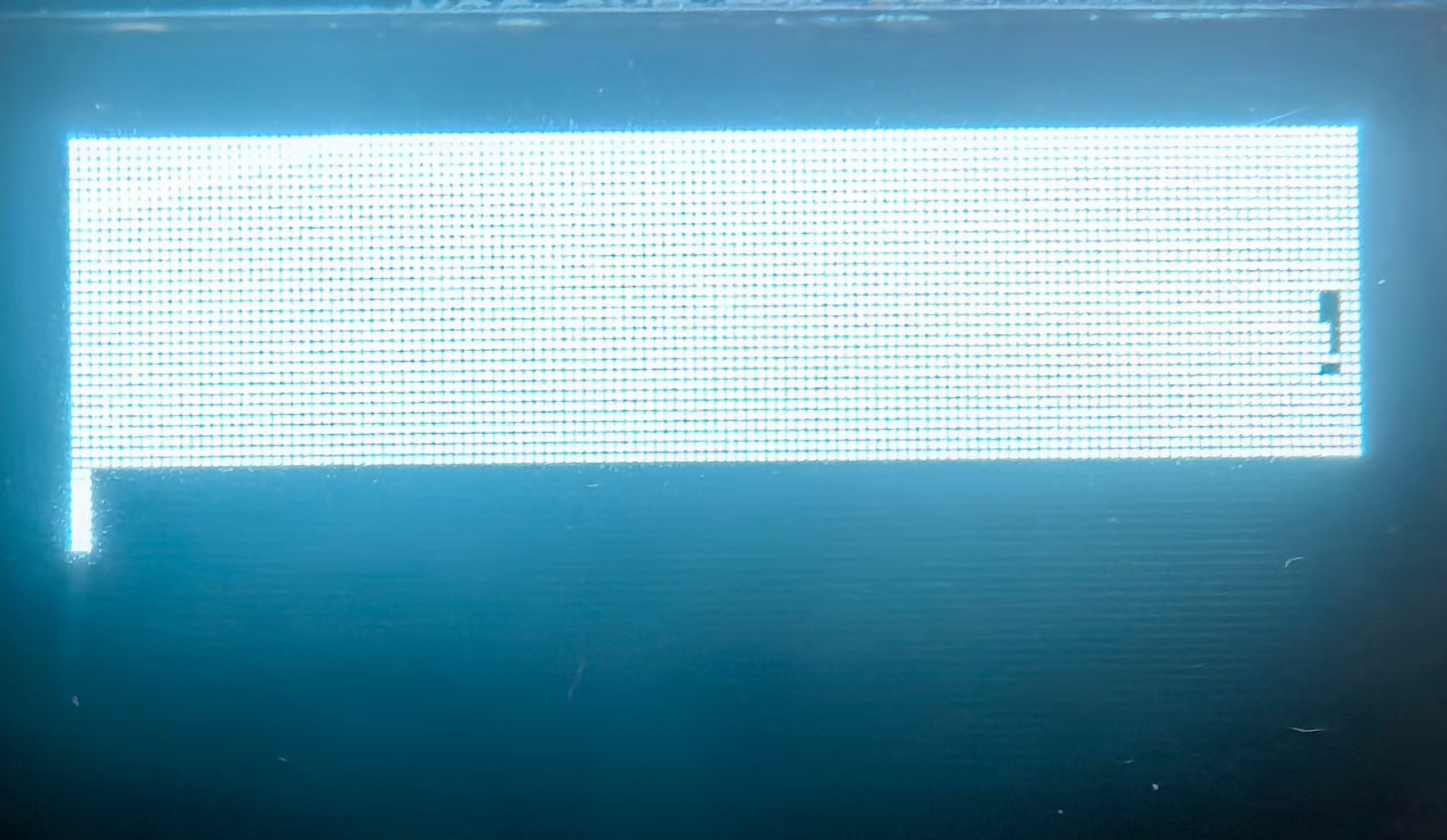

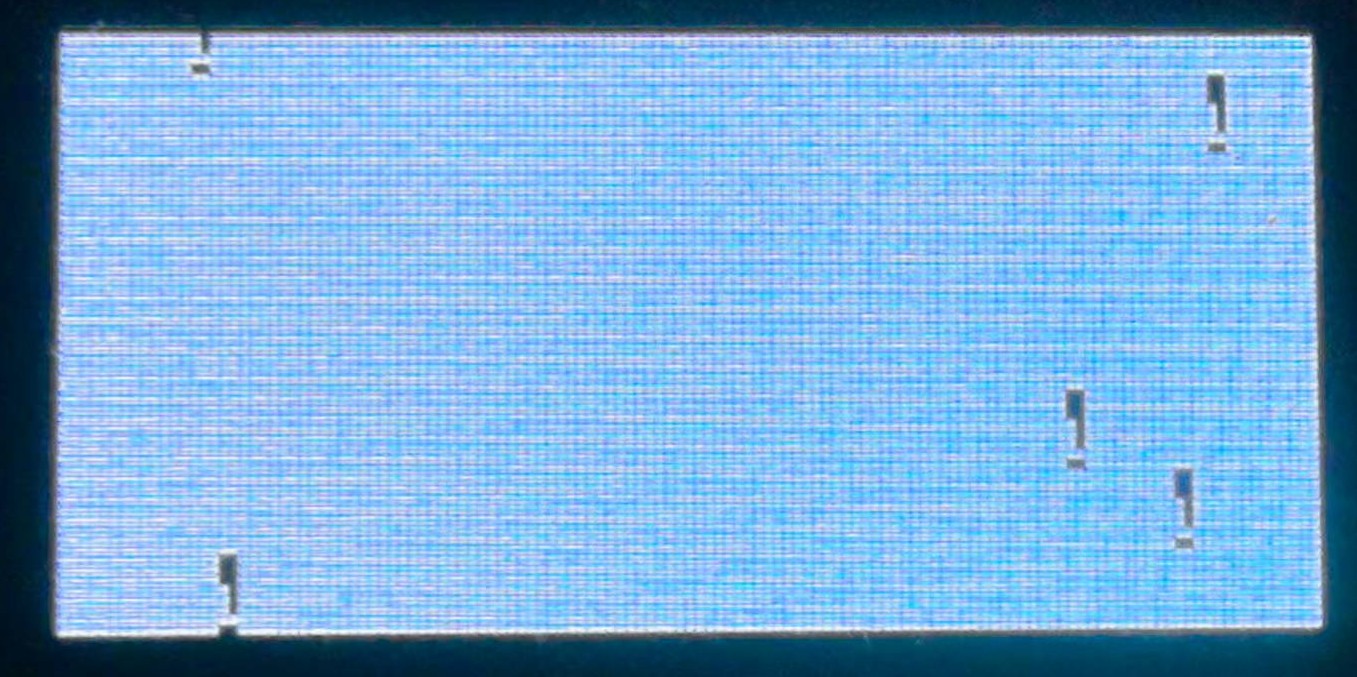

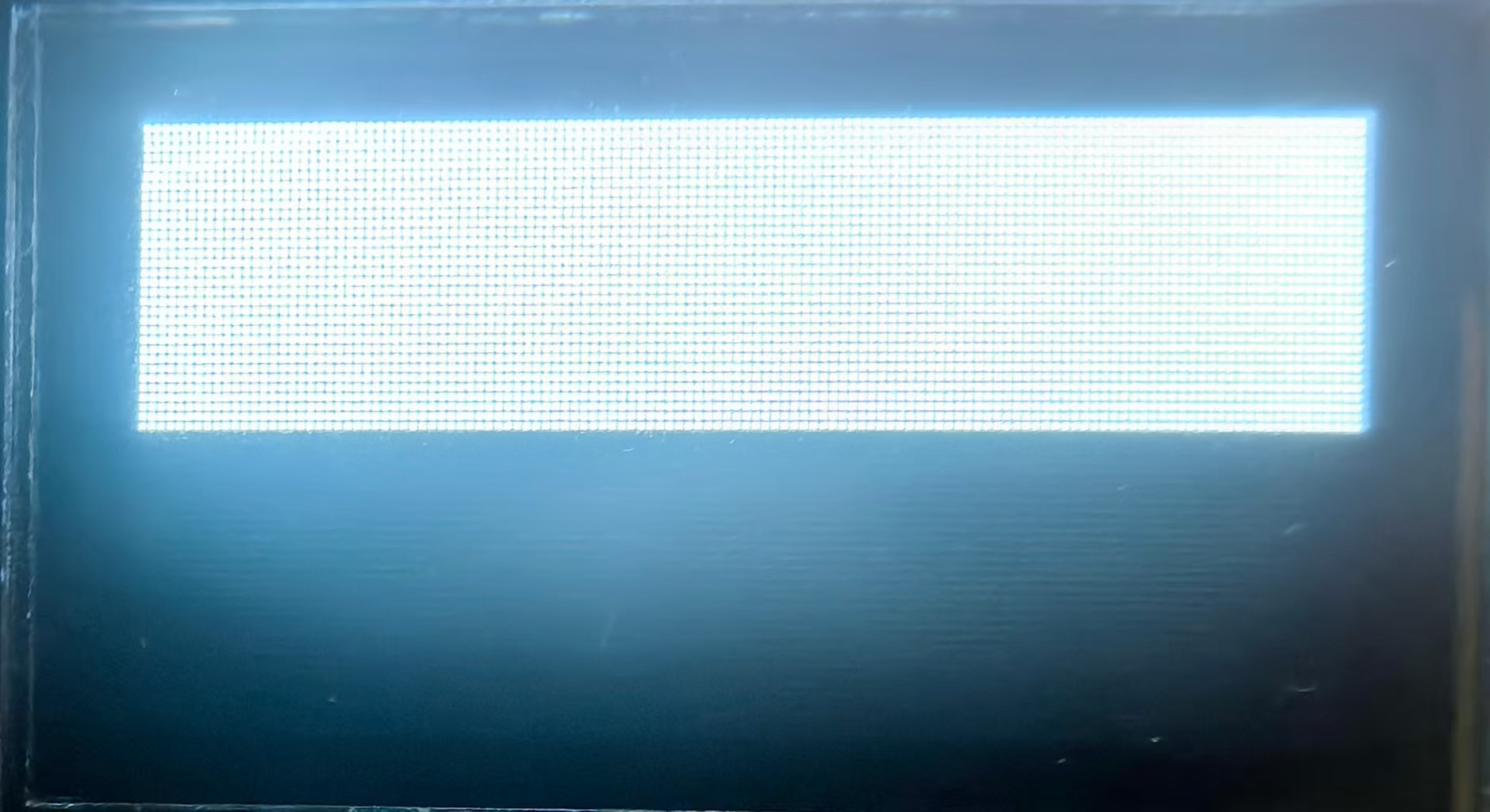

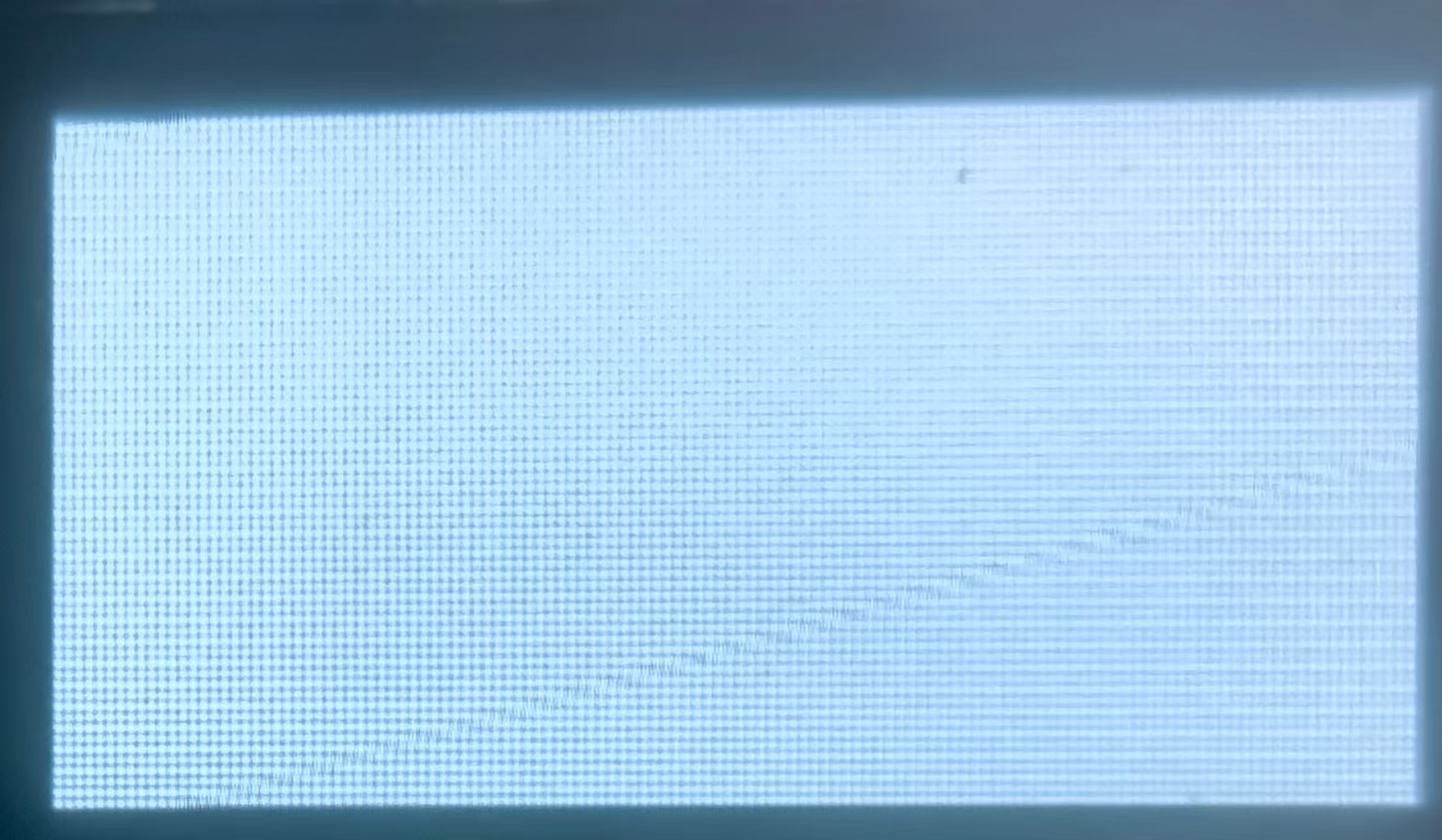

如图1-1和图1-2，出现频率最高的为两字节感叹号错误，还有一种为单字节感叹号错误，单字节感叹号错误正好是双字节感叹号错误的右半部分。

这里说明一下，这是0.96寸OLED，从上至下分为八页显示，每一页竖向有八个OLED点阵，横向有128个OLED点阵，所以这是128*（8*8）分辨率的显示屏。

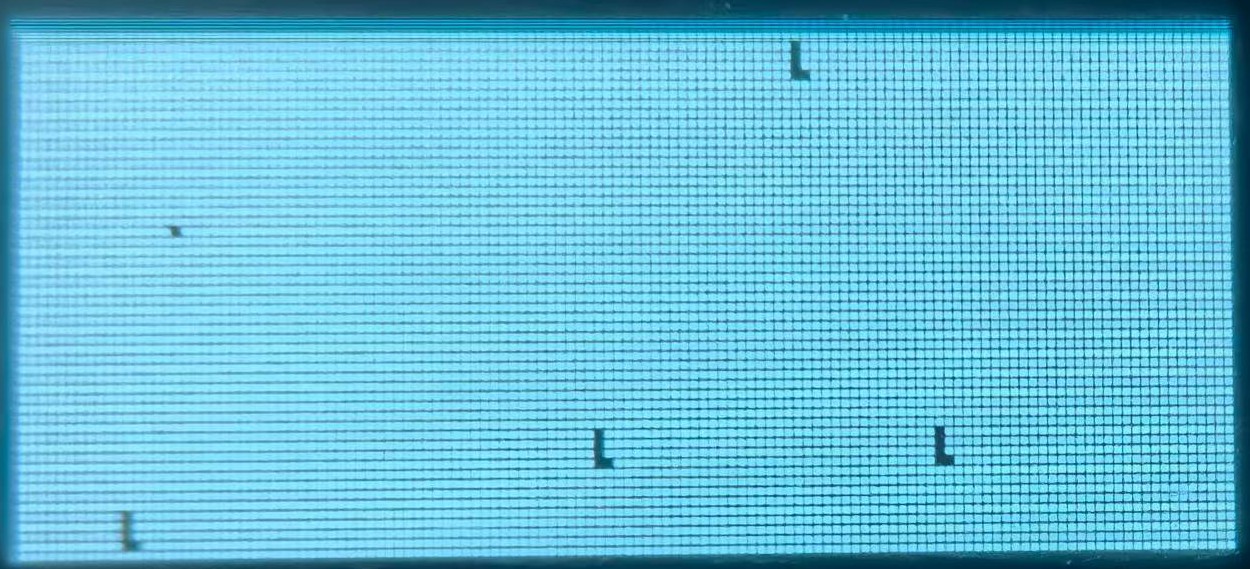

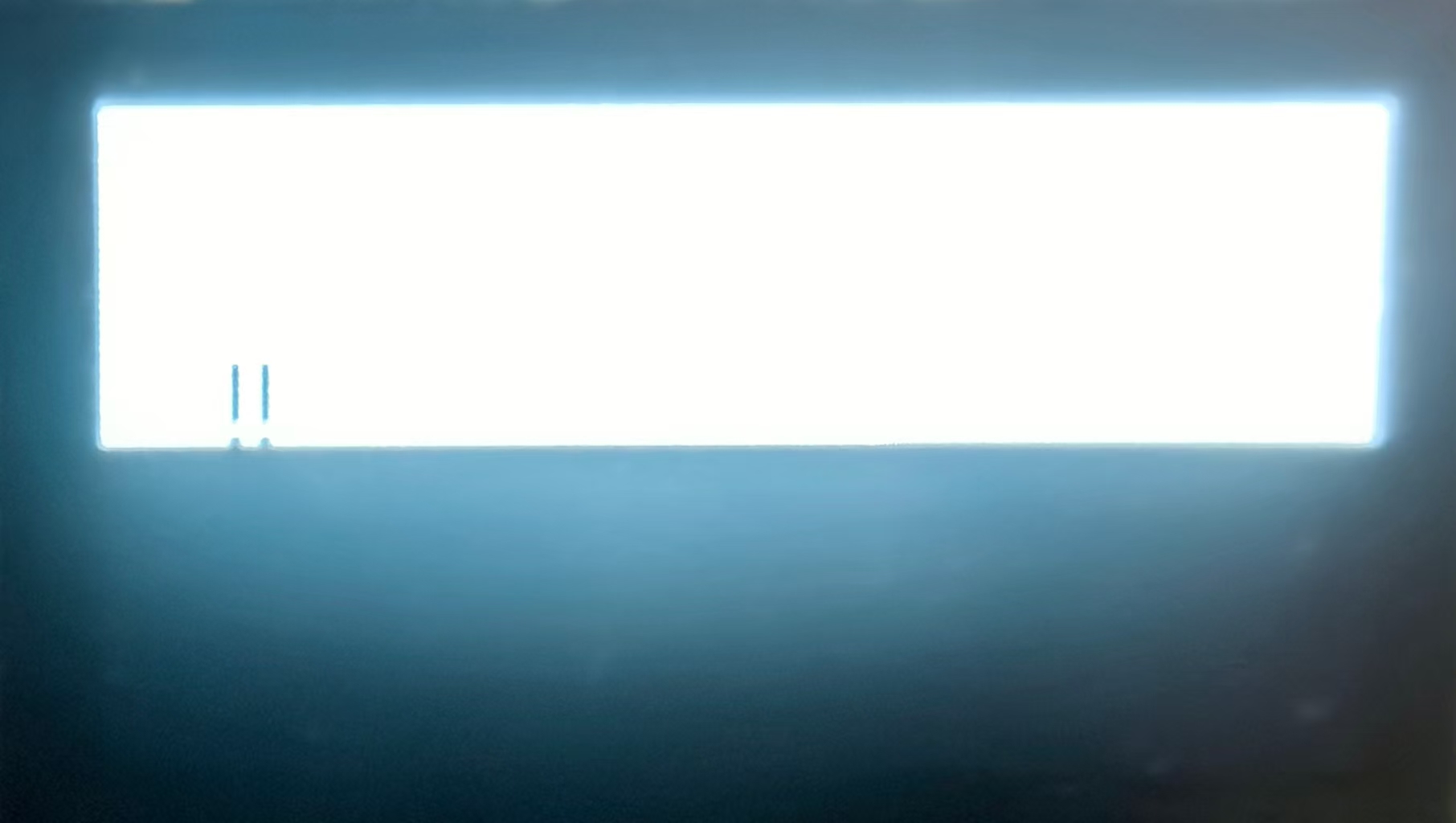

如图1-3，如果开启显示反转，并反向写入数据。

这到底是怎么回事呢。

二、问题探索

2.1 前期发现

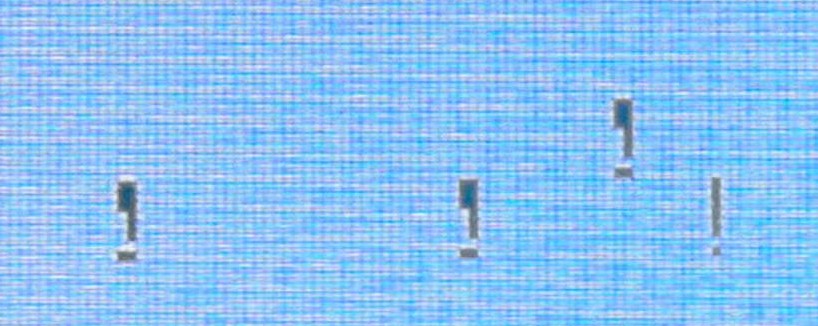

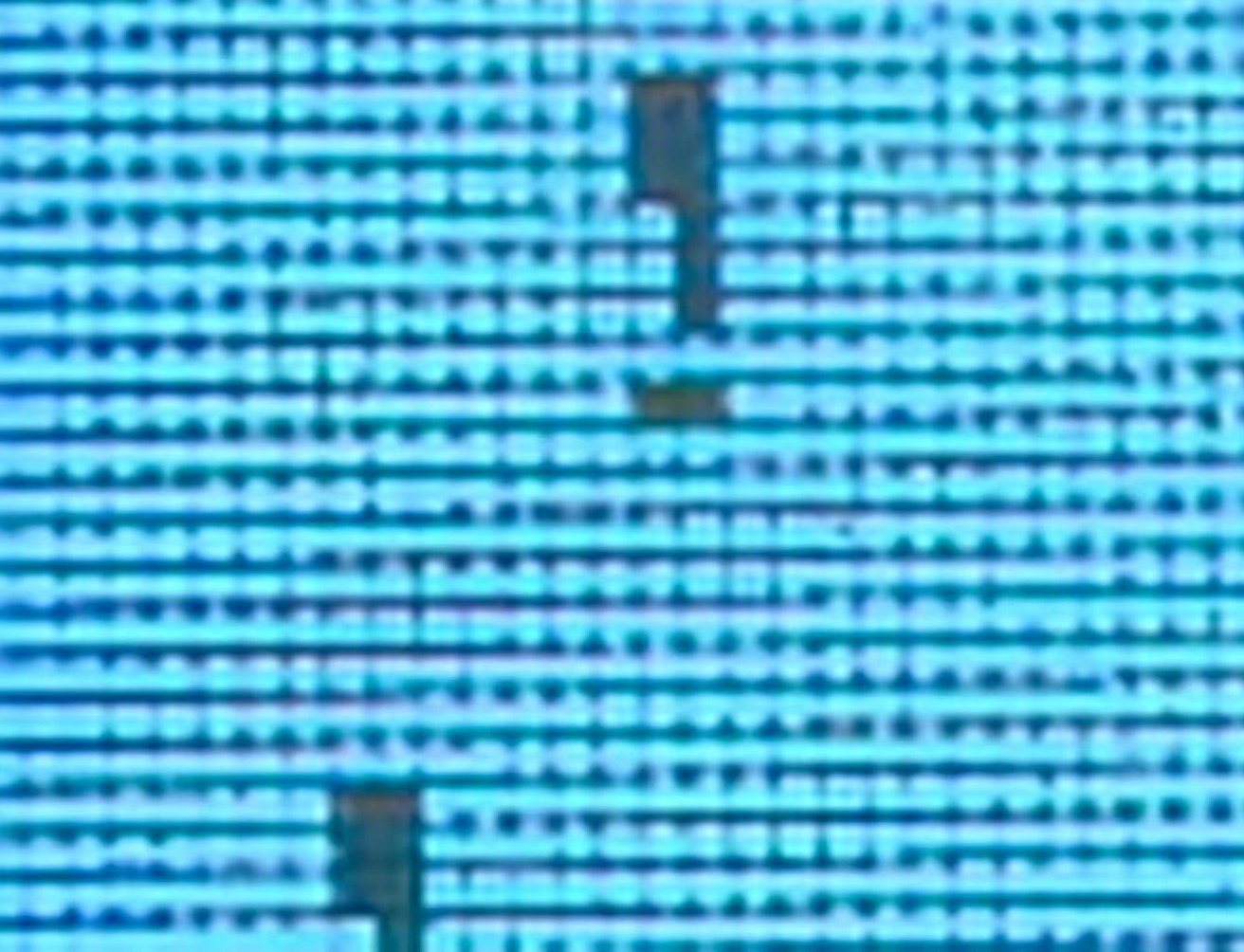

如图2-1，我们可以直观的看到：

双字节的数据错误为：0b{00011110:00000010}

单字节的数据错误为：0b{00000010}

原始数据应为：0b{11111111:11111111}

已知的条件是：

1.我使用的是软件IIC，时序严格对应SSD1306官方器件手册。

2.数据错误的类型并非随机，而是只有两种可能。

3.数据错误并不会影响后续数据。

4.数据错误出现的位置是随机的。

5.数据错误的类型并非简单的移位错误。

这真是让人百思不得其解，简直像玄学一样。

但我坚信所有未知的BUG都是由于不够了解底层，一切玄学都来源于知识不足。

这时我突然想到，问题是否在于软件延时？

于是我关闭了软件延时，这次果然没有出现数据错误。

可是，为什么呢？

2.2 深入思考

为了搞明白这个问题，我需要先思考软件延时和通信时序的关系。

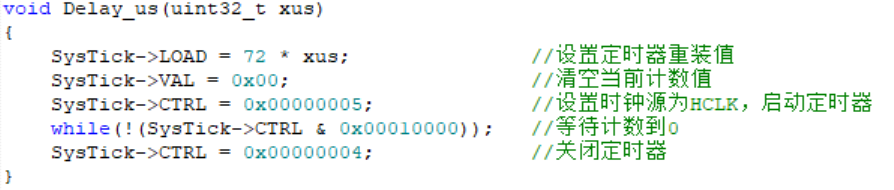

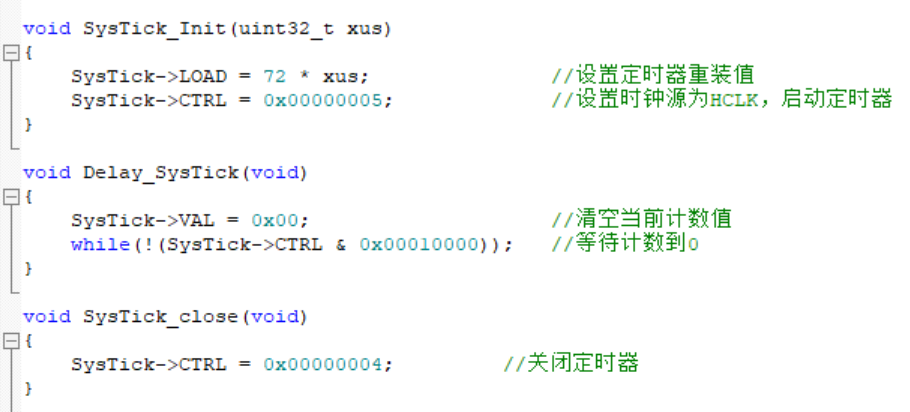

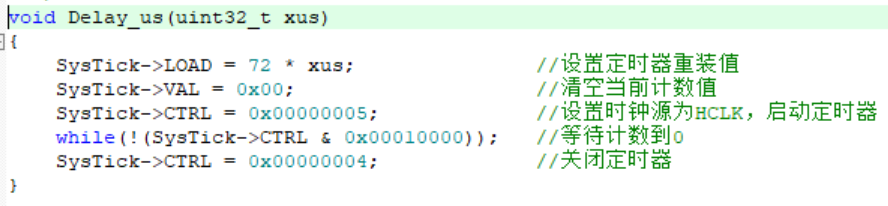

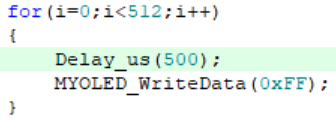

如图2-3，我使用的是系统时钟，产生精确的阻塞式延时，在延时期间，系统并不会执行任何操作。

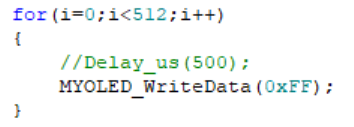

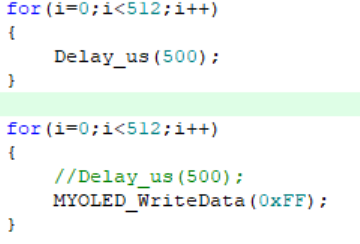

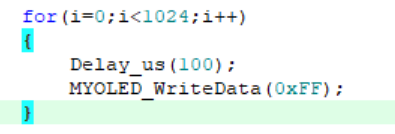

如图2-4，逻辑非常简单清晰，每次写入一个字节并延时，直到OLED显示屏全部写入。

这有鸡毛关系啊。

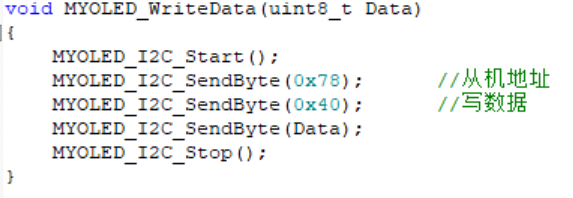

这时候我突然发现一个问题，写入数据的时序中，写入从机地址0x78和写数据命令0x40，对应的二进制数据是：0b{01111000}和0b{01000000}。

由于数据写入时是从高位开始发送，所以，两种数据错误正对应了从机地址和写数据命令！

可是，又出现了以下疑问：

1.这和阻塞式的软件延时有什么关系？

2.为什么出现的位置是随机的？

3.没有写入从机地址和写数据命令的前序，这两个字节是怎么写入进去的？

2.3 真没招了

我觉得问题3比较容易解决，准备先从第三个问题开始解决。

首先我需要深入学习SSD1306的IIC通信时序。

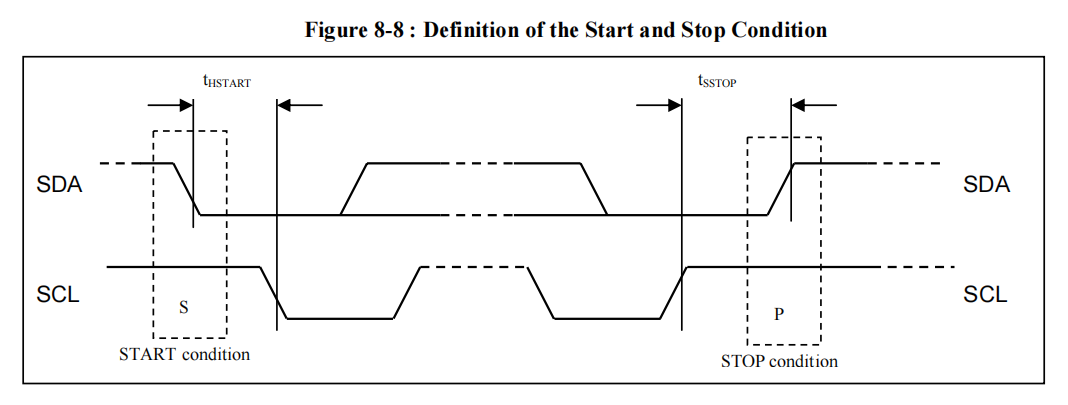

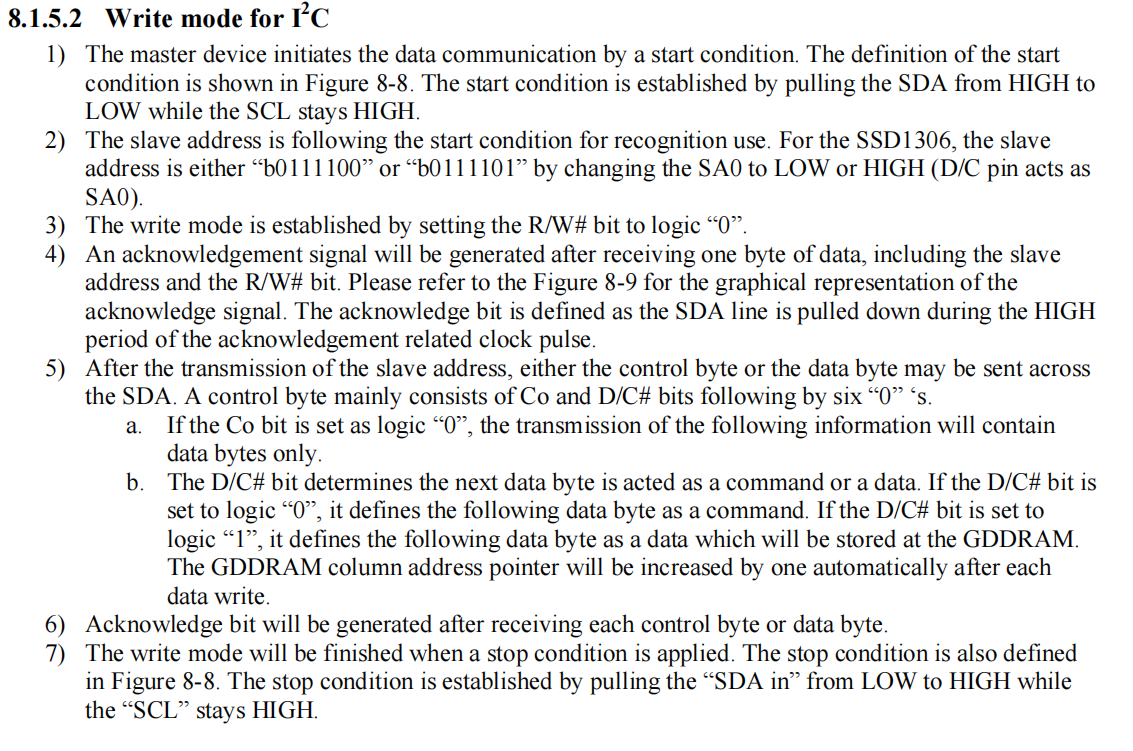

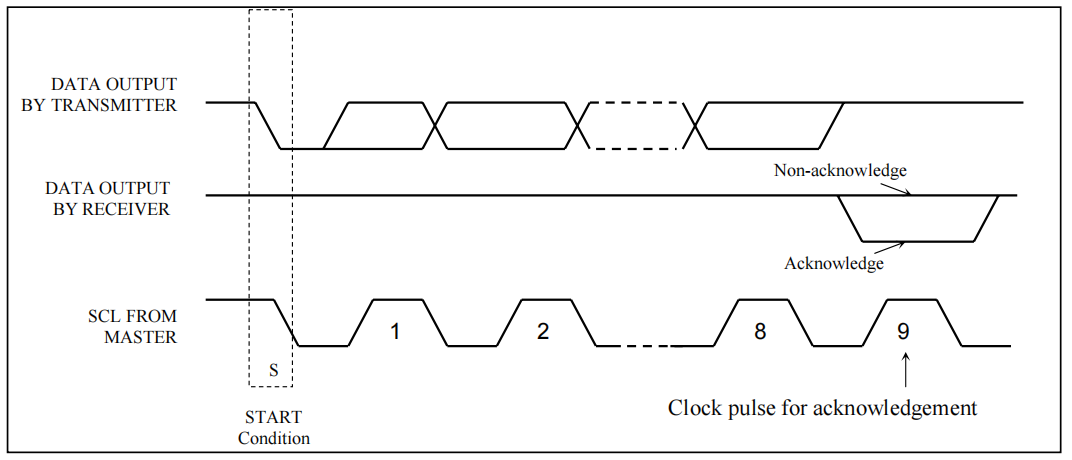

如图2-6、图2-7、图2-8，官方详细说明了IIC的写入模式。

我检查了我IIC的时序，确定时序是完整的。但我没有加入接收ACK确认信号。

可是，在完整的时序下，如何能做到以上数据错误呢？

及——起始条件→通信地址→数据写入命令→数据→结束条件→数据→数据

也就是说，在同一次通信中，连续发送了多个数据字节。

大感叹号为——将通信地址和数据写入命令当作RAM数据发送了

小感叹号为——将数据写入命令当为RAM数据发送了

嗯，如果是这样的话——

1.不加入延时连续发送512个字节：数据正常

2.加入毫秒级延时连续发送512个字节：数据出现错误，并且数据个数出现错误

奇怪的是，数据长度错误并不和小感叹号强相关，但和大感叹号强相关。

那如果延时放在数据连续写入之前呢？

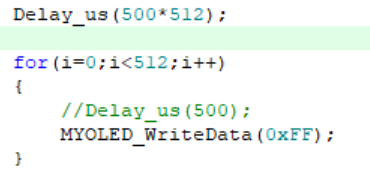

3.系统开机多次延时，并连续发送512个字节：数据错误

也就是说，延时哪怕是不放进字节写入的循环中，也干扰了IIC通信。

4.延时不循环，并连续发送512个字节：数据正常

也就是说，问题出在循环延时中！

5.通过多次试验，发现多次的循环延时如果在SSD1306的初始化之后，就会影响IIC通信。

byd为什么啊，GPIO口是被锁定的，不会受到系统时钟的影响，循环延时也不在IIC通信时序中间，理论上来说不会影响通信时序啊。

真没招了，我决定暴力破解。

6.通过多次试验，发现IIC通信出错的概率是一直存在的。

7.通过多次实验，发现出错率随连续写入数据的循环次数的递增而递增。

8.通过多次试验，发现出错率与“系统时钟延时循环次数和延时us长度的乘积”成正相关。

大概是：出错率=延时循环次数* 延时长度*连续写入数据循环次数

9.经过大量猜测和试验，发现问题出在——SysTick频繁开启和关闭

更改为需要时开启，不用时关闭则IIC通信不受影响

也就是说，系统时钟的频繁开关引入了未知的错误：IIC通信出现了假起始和结束位，或丢失了结束位。归根结底，是规定的通信协议不再可靠。

三、问题解决和反思

感谢这次特殊的机会让我深刻、直观的理解了SysTick系统时钟的重要性和夸张的破坏能力。

在片上操作系统中，SysTick无疑是最重要的时钟，是整个系统的心跳。可是，我之前根本没有意识到，哪怕对于裸机编程这种强逻辑的编程方式来说，SysTick都有毁灭性的破坏能力。

就像此次问题，所有逻辑都是完美的，时序是极其精确的，在如此强大的MCU的加持下，居然会由于SysTick的频繁开关导致MCU心跳的“震颤”。

这种“震颤”是伴随整个系统的生命周期的，并且会随着“震颤”次数的增加而不断叠加。这对于任何系统来说都是毁灭性的。

任何系统的开始前，甚至于一切的外设内设的配置初始化之前，SysTick都必须提前开启，并提供一个不会死亡的时间基准，一直保持到结束，关闭系统时钟是极其危险的操作。

对于电子系统来说，系统时钟就是它的心跳，系统时钟开始跳动的那一刻开始，就必须保持到此次生命周期的结束。否则一切基准都不再值得信任，一切电平跳动都将趋于失控。

四、总结

一旦你下决心去做某件事情，那么开始之后就永远不要停下。
